घरब्लॉगफाइबर कनेक्टर प्रकार: एससी बनाम एलसी और एलसी वीएस एमटीपी
2023/12/20 पर

फाइबर कनेक्टर प्रकार: एससी बनाम एलसी और एलसी वीएस एमटीपी

सूचना प्रौद्योगिकी की तेजी से गति ने ऑप्टिकल फाइबर कनेक्टर्स को सबसे आगे बढ़ाया है, जो कुशल, उच्च क्षमता वाले संचार नेटवर्क को क्राफ्टिंग में महत्वपूर्ण तत्वों के रूप में सेवा दे रहा है।ये कनेक्टर, फाइबर ऑप्टिक ट्रांसमिशन तकनीक के साथ मिलकर विकसित होते हैं, खुद को एक क्रांति के दिल में पाते हैं।मजबूत संचार और डेटा सेवाओं की मांग में वृद्धि ने न केवल उच्च-प्रदर्शन फाइबर ऑप्टिक कनेक्शन में रुचि बढ़ाई है, बल्कि निर्णय लेने की प्रक्रिया को भी जटिल कर दिया है।

सूची

1. ऑप्टिकल फाइबर नेटवर्क कनेक्टर: कुशल संचार के लिए कुंजी प्रौद्योगिकी
2. एससी अर्थ (एससी कनेक्टर्स): ऑप्टिकल फाइबर संचार में एक व्यावहारिक विकल्प
3. एलसी कनेक्टर: फाइबर ऑप्टिक संचार में एक छोटा लेकिन शक्तिशाली उपकरण
4. ऑप्टिकल फाइबर संचार में दो दिग्गज: एससी और एलसी कनेक्टर्स की तुलना (एलसी बनाम एससी)
5. उच्च प्रदर्शन वाले छोटे रूप कारक (SFF)
6. उच्च दक्षता MTRJ कनेक्टर
7. क्लासिक सेंट कनेक्टर
8. बहुक्रियाशील एमटीपी कनेक्टर
9. मल्टीफ़ंक्शनल एफडीडीआई कनेक्टर
10. एलसी कनेक्टर और एमटीपी कनेक्टर का तुलनात्मक विश्लेषण
10.1 डिजाइन और निर्माण
10.2 प्रदर्शन पैरामीटर
10.3 आवेदन परिदृश्य
10.4 लागत और रखरखाव
10.5 स्केलेबिलिटी और भविष्य के रुझान
11. निष्कर्ष

Optical Fiber Connectors

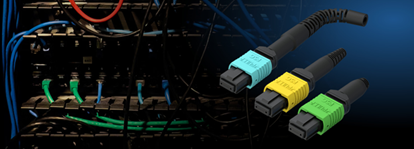

चित्र 1: ऑप्टिकल फाइबर कनेक्टर

SC, LC, MTRJ, ST, MTP और FDDI जैसे कई फाइबर ऑप्टिक कनेक्टर प्रकारों से सही कनेक्टर का चयन करना उनके अद्वितीय अनुप्रयोगों और तकनीकी बारीकियों को समझने पर निर्भर करता है।प्रत्येक को एक विशिष्ट परिदृश्य के लिए डिज़ाइन किया गया है और इसमें अद्वितीय विशेषताएं हैं।

एससी कनेक्टर (सब्सक्राइबर कनेक्टर) पर विचार करें: मुख्य रूप से डेटा संचार और दूरसंचार नेटवर्क में देखा गया, इसके वर्ग डिजाइन और पुश-पुल तंत्र ऑपरेशन को सरल बनाते हैं।इसके विपरीत, एलसी कनेक्टर (ल्यूसेंट कनेक्टर) डेटा केंद्रों के सीमित स्थानों में पनपता है, इसके लघु आकार और सुविधाजनक बकसुआ तंत्र के लिए धन्यवाद।MTRJ कनेक्टर (मैकेनिकल ट्रांसफर पंजीकृत जैक) मल्टीमोड फाइबर उपयोग के साथ संरेखित करता है, विशेष रूप से कॉम्पैक्ट उपकरणों में, इसके दोहरे फाइबर, आयताकार लघु डिजाइन द्वारा चिह्नित।

एसटी कनेक्टर (स्ट्रेट टिप) लैन और बिल्डिंग वायरिंग जैसे मल्टीमोड सिस्टम में अपनी जगह पाता है, जिसमें एक बेलनाकार, स्क्रू-इन डिज़ाइन होता है।एमटीपी कनेक्टर (मल्टी-फाइबर टर्मिनेशन पुश-ऑन) उच्च-घनत्व, उच्च-गति वाले डेटा सेंटर अनुप्रयोगों में उत्कृष्टता प्राप्त करता है, तेज, वॉल्यूमिनस डेटा ट्रांसफर के लिए कई फाइबर चैनलों का समर्थन करता है।इस बीच, एफडीडीआई कनेक्टर (फाइबर वितरित डेटा इंटरफ़ेस), लाइनअप में एक एल्डर, ऐतिहासिक रूप से नेटवर्क और डेटा केंद्रों में उच्च गति वाले डेटा के लिए कैटर किया गया, हालांकि यह अब कम पसंदीदा है।

बाजार के रुझानों और उपयोगकर्ता वरीयताओं में डाइविंग, हम एससी और एलसी कनेक्टर्स के साथ -साथ एलसी और एमटीपी कनेक्टर्स के बीच तुलना करते हैं, उपयोगकर्ताओं को उपयोगकर्ताओं को सबसे फिटिंग पसंद के लिए मार्गदर्शन करने के लिए।एससी फाइबर कनेक्टर, उनके संचालन में आसानी के साथ, पारंपरिक रूप से दूरसंचार नेटवर्क के अनुरूप।एलसी कनेक्टर, हालांकि, आधुनिक डेटा केंद्रों की तरह अंतरिक्ष-सीमित, उच्च घनत्व वाले वातावरण में चमकते हैं।एमटीपी कनेक्टर्स के खिलाफ एलसी को पिटाते समय, दोनों उच्च घनत्व वाले डेटा वातावरण को अच्छी तरह से परोसते हैं, लेकिन एमटीपी कनेक्टर अपने मल्टी-फाइबर चैनल समर्थन के साथ बड़े पैमाने पर डेटा प्रवाह को संभालने में ले जाते हैं।

आगामी खंड गहराई से बताते हैं, उपयोगकर्ताओं को विकल्पों के असंख्य को नेविगेट करने और फाइबर ऑप्टिक कनेक्टर को इंगित करने में उपयोगकर्ताओं की सहायता करने के लिए व्यापक विश्लेषण की पेशकश करते हैं जो उनकी विशिष्ट आवश्यकताओं के साथ मूल रूप से संरेखित करते हैं।

1. ऑप्टिकल फाइबर नेटवर्क कनेक्टर: कुशल संचार के लिए कुंजी प्रौद्योगिकी


फाइबर ऑप्टिक नेटवर्क कनेक्टर, आधुनिक संचार प्रौद्योगिकी में निर्णायक, प्रकाश दालों के माध्यम से डेटा प्रसारित करते हैं, पारंपरिक विद्युत सिग्नलिंग के विपरीत।यह विधि, अपने तेजी से डेटा ट्रांसमिशन गति और न्यूनतम सिग्नल हानि के साथ, उच्च गति वाले नेटवर्क के निर्माण में एक आधारशिला बन जाती है।फाइबर ऑप्टिक कनेक्टर्स का क्रूक्स माइनसक्यूल ग्लास फाइबर के सटीक संरेखण में निहित है, पारंपरिक कनेक्टर्स में देखे गए धातु पिन संपर्कों पर निर्भरता से एक प्रस्थान।

बाजार की विविध रेंज के भीतर, फाइबर ऑप्टिक कनेक्टर्स में आमतौर पर तीन आवश्यक भाग शामिल होते हैं।कनेक्टर का दिल, आमतौर पर सिरेमिक, धातु या उच्च गुणवत्ता वाले प्लास्टिक से तैयार किया जाता है।इसकी भूमिका?सटीक रूप से स्थिति और ऑप्टिकल फाइबर की सुरक्षा के लिए, चिकनी सिग्नल ट्रांसमिशन सुनिश्चित करना।कनेक्टर बॉडी, जिसे अक्सर मजबूत प्लास्टिक या धातु से बनाया जाता है, फेरुरे को समर्थन और स्थिरता प्रदान करता है।फिर युग्मन तंत्र है, एक महत्वपूर्ण घटक है जो नेटवर्क स्विच या फाइबर ऑप्टिक कप्लर्स जैसे उपकरणों के लिए कनेक्टर की फर्म अटैचमेंट को सुनिश्चित करता है।इसका डिज़ाइन कनेक्टर की प्रयोज्य और ऑप्टिकल नेटवर्क की समग्र स्थिरता का प्रत्यक्ष प्रभाव है।

उच्च बैंडविड्थ और लंबी दूरी के ट्रांसमिशन की मांग करने वाले क्षेत्रों में-थिंक डेटा सेंटर, प्रसारण सिस्टम, शहरी नेटवर्क इन्फ्रास्ट्रक्चर- फाइबर ऑप्टिक कनेक्टर अपरिहार्य हैं।उनकी विश्वसनीयता और उच्च प्रदर्शन महत्वपूर्ण हैं।निम्नलिखित सामग्री में, हम विभिन्न फाइबर कनेक्टर प्रकारों का विस्तार करेंगे।

2. एससी अर्थ (एससी कनेक्टर्स): ऑप्टिकल फाइबर संचार में एक व्यावहारिक विकल्प


SC क्या है?एससी कनेक्टर्स, उनकी लागत-प्रभावशीलता और सीधी स्थापना के लिए मनाया जाता है, ने ऑप्टिकल फाइबर संचार नेटवर्क में एक आला नक्काशी की है।वे विशेष रूप से पॉइंट-टू-पॉइंट ट्रांसमिशन और पैसिव ऑप्टिकल नेटवर्क (PON) में प्रचलित हैं।SC कनेक्टर्स का डिज़ाइन लोकाचार सादगी और व्यावहारिकता के चारों ओर केंद्र करता है, एक पुश-पुल तंत्र को नियोजित करता है जो स्थापना को कम करता है और रखरखाव बाधाओं को कम करता है।यह डिजाइन तेजी से तैनाती और परिचालन आसानी से सुनिश्चित करता है।उनके उच्च गुणवत्ता वाले सिरेमिक फेरूल्स ने सटीक संरेखण की गारंटी दी, कड़े वापसी हानि मांगों के साथ वातावरण के लिए महत्वपूर्ण।

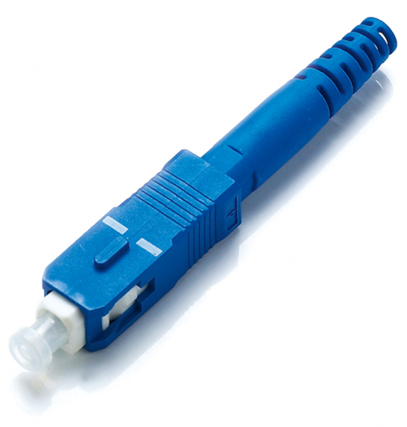

SC Connector
चित्र 2: एससी कनेक्टर

तकनीकी रूप से, एससी कनेक्टर कम सम्मिलन हानि (आमतौर पर <0.3 dB) and high return loss (>50 डीबी), एकल-मोड और मल्टी-मोड फाइबर दोनों के लिए उपयुक्त है।उनके मानक आकार में 2.5 मिमी का फेरुला है, जो प्रभावी होने पर, उच्च घनत्व वाले सेटअप में एक दोष हो सकता है।

एलसी और एसटी कनेक्टर्स की तुलना में, एससी कनेक्टर्स अपने बड़े आकार के बावजूद, स्थापना और लागत-प्रभावशीलता में आसानी के साथ बाहर निकलते हैं।उच्च घनत्व नेटवर्क में, एससी कनेक्टर्स के आकार की बाधाओं को कम करने के लिए छोटे एलसी कनेक्टर्स या सिलवाया लेआउट समाधान नियोजित किए जा सकते हैं।

व्यावहारिक अनुप्रयोग बड़े डेटा केंद्रों और शहरी फाइबर नेटवर्क में एससी कनेक्टर्स की प्रभावकारिता प्रदर्शित करते हैं।उच्च घनत्व वातावरण में चुनौतियां दुर्गम नहीं हैं;विचारशील डिजाइन और विकल्पों के साथ, वे पूरी तरह से नेविगेट किए जा सकते हैं।

जैसे-जैसे मल्टी-फाइबर और लघु कनेक्शन प्रौद्योगिकियां विकसित होती हैं, एससी कनेक्टर्स नए प्रतियोगियों का सामना कर सकते हैं।फिर भी, उनके अनुकरणीय प्रदर्शन और लागत-दक्षता को देखते हुए, एससी कनेक्टर्स फाइबर ऑप्टिक संचार में एक व्यवहार्य, स्थायी विकल्प बने रहने के लिए तैयार हैं।

3. एलसी कनेक्टर: फाइबर ऑप्टिक संचार में एक छोटा लेकिन शक्तिशाली उपकरण


एलसी कनेक्टर, 2000 के दशक की शुरुआत से ल्यूसेंट टेक्नोलॉजीज के एक दिमाग की उपज, एसटी और एससी कनेक्टर्स की सीमाओं की प्रतिक्रिया के रूप में उभरा, विशेष रूप से आकार और स्थिरता में।इसके 1.25 मिमी माइक्रो फेरुरे और कॉम्पैक्ट पदचिह्न एक महत्वपूर्ण छलांग को चिह्नित करते हैं, विशेष रूप से उच्च-घनत्व वाले क्षेत्रों में डेटा केंद्रों और दूरसंचार स्विचिंग केंद्रों में।एलसी के डिजाइन लोकाचार चैंपियन अंतरिक्ष दक्षता और कनेक्शन स्थिरता, तंग स्थापना स्थानों में अपरिहार्य लचीलापन प्रदान करते हैं।यह इसे डेटा केंद्रों और दूरसंचार सुविधाओं में एक पसंदीदा विकल्प बनाता है।इसका लॉकिंग मैकेनिज्म, दोनों कुशल और मजबूत, स्थिर और विश्वसनीय सिग्नल ट्रांसमिशन के लिए एक लिंचपिन है-डेटा संचार और उच्च-घनत्व चिप अनुप्रयोगों की तेजी से पुस्तक वाली दुनिया में महत्वपूर्ण है।

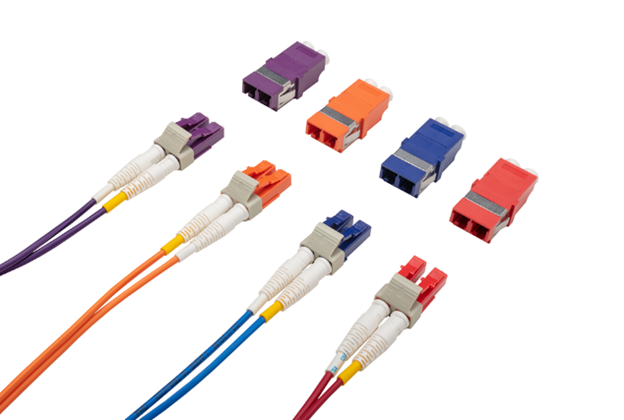

LC Connector
चित्र 3: एलसी कनेक्टर

तकनीकी रूप से, एलसी कनेक्टर्स कम सम्मिलन हानि के साथ एक्सेल (<0.2 dB) and high return loss (>55 डीबी), एकल-मोड और मल्टी-मोड ऑप्टिकल फाइबर दोनों को समायोजित करना।वे विशेष रूप से उच्च गति वाले ईथरनेट और फाइबर-टू-द-डेस्कटॉप अनुप्रयोगों में 1 gbit/s से 10 gbit/s तक डेटा ट्रांसमिशन में चमकते हैं।

जबकि एलसी कनेक्टर उच्च घनत्व कॉन्फ़िगरेशन के लिए गो-टू हैं, वे शारीरिक मजबूती के मामले में एससी कनेक्टर्स से थोड़ा पीछे रह सकते हैं।हालांकि, व्यावहारिक अनुप्रयोगों में - यह फाइबर चैनल कार्यान्वयन या डेटा केंद्रों के भीतर शहरी ब्रॉडबैंड नेटवर्क -एलसी कनेक्टर्स ने अपने सूक्ष्म साबित किए हैं, कुशल डेटा ट्रांसमिशन समाधान की पेशकश करते हैं।

जैसा कि हम उच्च घनत्व और तेजी से डेटा हस्तांतरण दरों के लिए बढ़ती मांगों के लिए पिवट करते हैं, एलसी कनेक्टर्स का महत्व केवल बढ़ जाता है।उनका डिजाइन न केवल अंतरिक्ष दक्षता और तेजी से डेटा ट्रांसमिशन के लिए आधुनिक संचार आवश्यकताओं को पूरा करता है, बल्कि भविष्य के तकनीकी प्रगति के लिए ग्राउंडवर्क भी देता है।

मल्टी-फाइबर कनेक्टर्स और छोटे फाइबर ऑप्टिक प्रौद्योगिकियों के विकास से पता चलता है कि एलसी कनेक्टर नई चुनौतियों को अनुकूलित और दूर करना जारी रखेंगे।वर्तमान में, डेटा केंद्रों और दूरसंचार स्विचिंग केंद्रों के उच्च-घनत्व वातावरण में, एलसी कनेक्टर अंतरिक्ष के अनुकूलन और ट्रांसमिशन दक्षता को बढ़ावा देने के लिए निर्णायक उपकरण के रूप में खड़े हैं, ऑप्टिकल फाइबर संचार में उनकी महत्वपूर्ण भूमिका को रेखांकित करते हैं।

4. ऑप्टिकल फाइबर संचार में दो दिग्गज: एससी और एलसी कनेक्टर्स की तुलना (एलसी बनाम एससी)


ऑप्टिकल फाइबर संचार अनुप्रयोगों में, एससी और एलसी कनेक्टर्स दोनों ने अपने अद्वितीय मूल्य और व्यापक प्रयोज्यता का प्रदर्शन किया है।विभिन्न परिदृश्यों में काम करना- LANS, WAN, डेटा सेंटर, टेलीकॉम स्विचिंग ऑफिस - वे प्रदर्शन में समानताएं साझा करते हैं, विशेष रूप से अधिकतम सम्मिलन हानि में।TIA/EIA 568B.3 मानक का पालन करते हुए, वे यह सुनिश्चित करते हैं कि एकल-मोड और मल्टी-मोड फाइबर लिंक में अधिकतम सम्मिलन हानि 0.75 डीबी के भीतर बनी हुई है, ऑप्टिकल नेटवर्क स्थिरता और सिग्नल गुणवत्ता को बनाए रखने के लिए एक महत्वपूर्ण कारक है।

एससी (स्क्वायर कनेक्टर) और एलसी (ल्यूसेंट कनेक्टर) कनेक्टर, एक ही क्षेत्र को साझा करते समय, डिजाइन, प्रदर्शन, अनुप्रयोग और लागत में विचलन।एक तुलनात्मक विश्लेषण इस प्रकार है:

डिजाइन और आयाम:

एससी फाइबर कनेक्टर: एक आयताकार "पुश-पुल" डिजाइन की विशेषता, एससी कनेक्टर्स बड़े हैं, पिछले बड़े फाइबर नेटवर्क के लिए बिल फिटिंग करते हैं।

एलसी कनेक्टर: एक "मिनी एससी" के रूप में कहा जाता है, नया, छोटा एलसी कनेक्टर भी एक "पुश-पुल" तंत्र को नियोजित करता है, जो अंतरिक्ष-सीमित वातावरण में पसंद किया जाता है।

प्रदर्शन और विश्वसनीयता:

एससी फाइबर कनेक्टर: उनके आकार और मजबूत डिजाइन के कारण विश्वसनीय, एससी कनेक्टर्स संभोग चक्र और स्थायित्व के लिए सामान्य नेटवर्क आवश्यकताओं को पूरा करते हैं।

एलसी कनेक्टर: छोटे अभी तक पराक्रमी, एलसी बेहतर प्रदर्शन प्रदान करते हैं, विशेष रूप से उच्च घनत्व नेटवर्क में, और उच्च स्थायित्व मानकों के साथ संरेखित करते हैं।

उपयेाग क्षेत्र:

एससी फाइबर कनेक्टर: दूरसंचार और एनालॉग वीडियो ट्रांसमिशन में आम, एससी कनेक्टर्स पुराने नेटवर्क उपकरण और कुछ डेटा केंद्रों में स्टेपल हैं।

एलसी कनेक्टर: आधुनिक डेटा सेंटर और एंटरप्राइज नेटवर्क जैसे उच्च घनत्व वाले अनुप्रयोगों में एलसीएस एक्सेल।

लागत:

एससी कनेक्टर्स: अधिक सस्ती, विशेष रूप से थोक में, परिपक्व तकनीक के कारण।

एलसी कनेक्टर: शुरू में एससीएस की तुलना में महंगा, लेकिन मूल्य अंतर प्रौद्योगिकी के रूप में संकुचित हो जाता है और उत्पादन तराजू को फैलाता है।

स्थापना और रखरखाव:

एससी फाइबर कनेक्टर: मैन्युअल रूप से संभालने के लिए आसान, एससीएस स्थापना और रखरखाव में सीधा है।

एलसी कनेक्टर: एलसी का लघु डिजाइन कुछ स्थापना और रखरखाव परिदृश्यों में अधिक चालाकी की मांग कर सकता है।

संगतता और मानक:

एससी फाइबर कनेक्टर: एससी कई विरासत नेटवर्क उपकरणों और मानकों के अभिन्न अंग हैं।

एलसी कनेक्टर: एलसीएस आधुनिक मानकों के साथ अधिक संरेखित करता है, विशेष रूप से एफटीटीएच और हाई-स्पीड डेटा ट्रांसमिशन में।

SC और LC कनेक्टर्स के बीच की पसंद विशिष्ट अनुप्रयोग आवश्यकताओं के लिए उबालती है।एलसी कनेक्टर उच्च घनत्व, आधुनिक नेटवर्किंग मांगों के लिए बेहतर हैं, जबकि एससी कनेक्टर लागत-संवेदनशील या मौजूदा एससी इन्फ्रास्ट्रक्चर वातावरण में फिट होते हैं।प्रौद्योगिकी अग्रिमों के रूप में, एलसी कनेक्टर्स को भविष्य के नेटवर्क डिजाइनों में एससी कनेक्टर्स को तेजी से बढ़ाने की उम्मीद है।

5. उच्च प्रदर्शन वाले छोटे रूप कारक (SFF)


छोटे फॉर्म फैक्टर (SFF) कनेक्टर, पारंपरिक फाइबर ऑप्टिक कनेक्टर्स के स्थानिक बाधाओं को पार करने के लिए तैयार किए गए, कनेक्शन घनत्व को बढ़ाने में एक छलांग हैं।उनकी कॉम्पैक्ट आर्किटेक्चर उन्हें डेटा केंद्रों और घने नेटवर्क वातावरण के लिए सर्वोच्च रूप से अनुकूल बनाती है।जब यह SFF कनेक्टर्स को डिजाइन करने की बात आती है, तो मंत्र सरल अभी तक चुनौतीपूर्ण है: आकार में सिकुड़ें, प्रदर्शन में चढ़ें।

मानक फाइबर ऑप्टिक कनेक्टर्स की तुलना में उनके कम आकार के बावजूद, एसएफएफ कनेक्टर बनाए रखते हैं, यदि नहीं, तो सिग्नल अखंडता नहीं।वे तेजी से डेटा स्थानान्तरण के लिए इंजीनियर हैं, कम सम्मिलन और हटाने बलों के साथ जोड़े गए हैं - चिकनी नेटवर्क रखरखाव और उन्नयन के लिए एक महत्वपूर्ण संयोजन।जैसे -जैसे डेटा सेंटर विकसित होते हैं, सर्वर और स्टोरेज डिवाइस सिकुड़ते हैं और स्पेस की मांग तीव्र होती है, एसएफएफ कनेक्टर्स की प्रासंगिकता तेजी से बढ़ती है।

एक प्रदर्शन के दृष्टिकोण से, ये कनेक्टर बहुमुखी हैं, जो एकल-मोड और मल्टी-मोड फाइबर दोनों का समर्थन करते हैं।यह बहुमुखी प्रतिभा संगतता तक फैली हुई है, जिसमें एसएफएफ कनेक्टर विभिन्न नेटवर्क उपकरणों और फाइबर ऑप्टिक केबल इंटरफेस के लिए अत्यधिक अनुकूलनीय हैं।

वास्तविक दुनिया के परिदृश्यों में, एसएफएफ कनेक्टर सिर्फ अंतरिक्ष सेवर से अधिक हैं।वे लागत में कटौती करते हैं, नेटवर्क लचीलापन बढ़ाते हैं, और स्केलेबिलिटी में वृद्धि करते हैं, आवश्यक भौतिक स्थान को कम करते हैं।ये विशेषताएं घनी, उच्च-प्रदर्शन नेटवर्क आर्किटेक्चर के निर्माण में महत्वपूर्ण तत्वों के रूप में SFF कनेक्टर्स की स्थिति में हैं।

6. उच्च दक्षता MTRJ कनेक्टर


MTRJ (मैकेनिकल ट्रांसफर पंजीकृत जैक) कनेक्टर्स SFF श्रेणी के भीतर बाहर खड़े हैं।NTT (निप्पॉन टेलीग्राफ और टेलीफोन कॉरपोरेशन) मानकों के साथ संरेखण में विकसित, वे RJ (पंजीकृत जैक) मॉड्यूलर प्लग से प्रेरणा लेते हैं।MTRJ को अलग करने के लिए इसकी दोहरी-फाइबर संरचना है, जो इसे डुप्लेक्स डेटा ट्रांसमिशन में विशेष रूप से निपुण बनाती है।

आकार और घनत्व वह जगह है जहां MTRJ कनेक्टर वास्तव में चमकते हैं।वे विशेष रूप से डेटा सेंटर या एंटरप्राइज नेटवर्क जैसे वातावरण में फायदेमंद हैं, जहां फाइबर ऑप्टिक कनेक्शन कई हैं, लेकिन स्थान एक प्रीमियम पर है।MTRJ का डिज़ाइन उच्च-सटीक संरेखण को सक्षम बनाता है, जो कम नुकसान में अनुवाद करता है और डेटा ट्रांसमिशन में सिग्नल अखंडता को बढ़ाता है।

MTRJ Connector
चित्रा 4: एमटीआरजे कनेक्टर

MTRJ कनेक्टर स्थानीय क्षेत्र नेटवर्क (LAN) और डेटा केंद्रों के भीतर फाइबर-टू-द-डेस्कटॉप (FTTD) समाधानों में स्टेपल हैं।वे उच्च बैंडविड्थ और विश्वसनीय नेटवर्क कनेक्शन के लिए अपरिहार्य हैं।उनका मानकीकृत डिज़ाइन विविध नेटवर्क उपकरण और ऑप्टिकल केबल सिस्टम के साथ संगतता सुनिश्चित करता है, लचीला नेटवर्क लेआउट विकल्प प्रदान करता है।

MTRJ कनेक्टर्स का उपयोगकर्ता-अनुकूल मॉड्यूलर डिज़ाइन स्थापना और रखरखाव को सरल करता है।वे जल्दी से जुड़े और डिस्कनेक्ट किए जा सकते हैं, प्रभावी रूप से नेटवर्क परिनियोजन और रखरखाव से जुड़े समय और लागत को कम कर सकते हैं।

उनकी अद्वितीय दोहरे फाइबर संरचना, सटीक संरेखण क्षमताओं और मॉड्यूलर डिजाइन के साथ, एमटीआरजे कनेक्टर्स ने आधुनिक मॉड्यूलर नेटवर्क वातावरण में कुशल और स्थिर डेटा ट्रांसमिशन के लिए आवश्यक उपकरण के रूप में अपनी स्थिति को मजबूत किया है।

7. क्लासिक सेंट कनेक्टर


एसटी कनेक्टर, जिसे औपचारिक रूप से सीधे टिप कनेक्टर के रूप में जाना जाता है, फाइबर ऑप्टिक नेटवर्क अनुप्रयोगों के दायरे में क्लासिक्स के लिए एक वसीयतनामा के रूप में खड़ा है।दूरसंचार दिग्गज एटी एंड टी द्वारा विकसित, इसने अपनी असाधारण विश्वसनीयता और मजबूती के कारण, फाइबर ऑप्टिक नेटवर्क के नवजात चरणों में तेजी से लोकप्रियता हासिल की।एसटी कनेक्टर के डिजाइन को एक 2.5 मिमी व्यास के गोलाकार फेरुरे की विशेषता है, जो एक विशिष्ट संगीन शैली के प्रतिधारण तंत्र के साथ मिलकर है।यह सरल डिजाइन स्थापना पर उपकरणों के लिए एक सुरक्षित लगाव सुनिश्चित करता है, जंक्शन पर प्रभावी रूप से हानि और हस्तक्षेप को कम करता है, और इस प्रकार, स्थिर सिग्नल ट्रांसमिशन की गारंटी देता है।

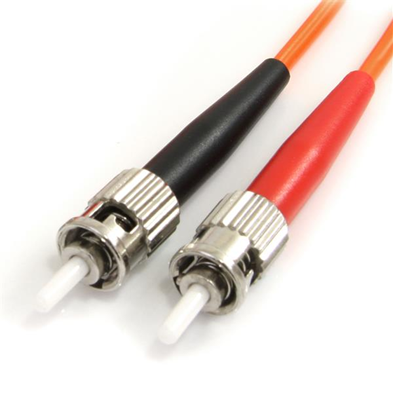

ST Connector
चित्र 5: एसटी कनेक्टर

इसके मूल में, एसटी कनेक्टर फाइबर प्रकारों की एक श्रृंखला के साथ एक अंतर्निहित अनुकूलन क्षमता प्रदर्शित करता है, जिसमें एकल-मोड और मल्टी-मोड फाइबर दोनों शामिल हैं।इस तरह की बहुमुखी प्रतिभा एसटी कनेक्टर को विविध नेटवर्क सेटिंग्स में एक पसंदीदा विकल्प के रूप में स्थित करती है, विशेष रूप से जहां लगातार कनेक्शन और डिस्कनेक्ट आदर्श हैं।इसके अलावा, इसका मानकीकृत फॉर्म फैक्टर विभिन्न फाइबर ऑप्टिक पैच पैनल और एडेप्टर के साथ सहज एकीकरण की सुविधा प्रदान करता है, जो इसके समग्र लचीलेपन को बढ़ाता है।

हालांकि, समय के मार्च ने एसटी कनेक्टर को धीरे-धीरे छोटे, उच्च घनत्व वाले विकल्पों द्वारा दबा दिया गया है, मुख्य रूप से इसके बड़े आकार और कम बंदरगाह घनत्व के कारण।फिर भी, कुछ डोमेन में - जैसे कि औद्योगिक और सैन्य अनुप्रयोग - एसटी कनेक्टर की प्रमुखता समाप्त होती है।यहां, कनेक्शन की मजबूती और स्थिरता ट्रम्प आकार और घनत्व पर चिंता करती है।

लिगेसी नेटवर्क सिस्टम को बनाए रखने और उन्नयन में एसटी कनेक्टर्स की स्थायी प्रासंगिकता निर्विवाद है।आधुनिक नेटवर्क इन्फ्रास्ट्रक्चर में अधिक कॉम्पैक्ट और कुशल कनेक्टर्स की ओर बदलाव के बावजूद, एसटी कनेक्टर कुछ अखाड़ों में अपने महत्व को बनाए रखते हैं, उनके ऐतिहासिक महत्व और अलग -अलग लाभों के लिए धन्यवाद।

8. बहुक्रियाशील एमटीपी कनेक्टर


मल्टी-फाइबर कनेक्शन के दायरे में संक्रमण, एमटीपी (मल्टी-फाइबर टर्मिनेशन पुश-ऑन) कनेक्टर मल्टी-फाइबर पुश-ऑन (एमपीओ) कनेक्टर तकनीक के एक परिष्कृत विकास के रूप में उभरता है।CONEC द्वारा विकसित, MTP कनेक्टर बहु-फाइबर कनेक्टिविटी में अनुकरणीय दक्षता दिखाता है।एमटीपी कनेक्टर की एक स्टैंडआउट सुविधा एक एकल फेरुरे में 12 फाइबर तक समाप्त करने की क्षमता है, जिसमें चुनिंदा मॉडल इस क्षमता को 24 या उससे भी अधिक फाइबर तक बढ़ाते हैं।यह उच्च-घनत्व विशेषता एमटीपी कनेक्टर को नेटवर्क वातावरण के लिए उपयुक्त रूप से उपयुक्त बनाती है जो डेटा ट्रांसमिशन के विशाल संस्करणों को संभालती है, जैसे कि बैकबोन, क्रॉस-कनेक्ट और डेटा सेंटरों में शाखा अनुप्रयोग।

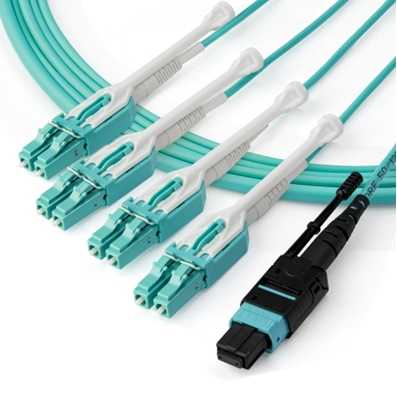

MTP Connector
चित्र 6: एमटीपी कनेक्टर

स्थापना सादगी और उच्च-सटीक संरेखण को ध्यान में रखते हुए, एमटीपी कनेक्टर एक सटीक डॉकिंग तंत्र से सुसज्जित है।यह तंत्र सटीक फाइबर संरेखण सुनिश्चित करने में एक महत्वपूर्ण भूमिका निभाता है, जिससे सम्मिलन और प्रतिबिंब दोनों नुकसान को काफी हद तक कम कर दिया जाता है।MTP कनेक्टर का मॉड्यूलर डिज़ाइन डेटा केंद्रों में उच्च घनत्व फाइबर ऑप्टिक केबलिंग वातावरण द्वारा टाइप किए गए जटिल नेटवर्क लेआउट में तेजी से और बहुमुखी तैनाती की सुविधा देता है।

प्रदर्शन-वार, एमटीपी कनेक्टर विभिन्न ऑप्टिकल फाइबर मोड को समायोजित करते हैं, जिसमें एकल-मोड और मल्टी-मोड फाइबर दोनों शामिल हैं।वे ऑप्टिकल फाइबर नेटवर्क आर्किटेक्चर की एक विस्तृत सरणी के लिए उपयुक्त हैं, उनकी उच्च संगतता के साथ विविध फाइबर ऑप्टिक केबलिंग सिस्टम और नेटवर्क उपकरण के साथ सहज इंटरफेसिंग की अनुमति देता है।ये विशेषताएं-विशेष रूप से उच्च घनत्व और बेहतर प्रदर्शन-स्थिति एमटीपी कनेक्टर समकालीन डेटा केंद्रों और उच्च गति नेटवर्क इन्फ्रास्ट्रक्चर के निर्माण के लिए गो-टू पसंद के रूप में।

बाजार अनुप्रयोग के स्तर पर, एमटीपी कनेक्टर बैंडविड्थ, घनत्व और तेजी से तैनाती के लिए कड़े आवश्यकताओं के साथ नेटवर्क वातावरण में व्यापक उपयोग पाते हैं।वे 5 जी नेटवर्क, क्लाउड कंप्यूटिंग बुनियादी ढांचे और बड़े पैमाने पर डेटा प्रसंस्करण केंद्रों के निर्माण में असाधारण उपयुक्तता प्रदर्शित करते हैं, नेटवर्क प्रौद्योगिकी के विकसित परिदृश्य में उनकी महत्वपूर्ण भूमिका को रेखांकित करते हैं।

9. मल्टीफ़ंक्शनल एफडीडीआई कनेक्टर


एफडीडीआई (फाइबर डिस्ट्रीब्यूटेड डेटा इंटरफ़ेस) कनेक्टर, ऑप्टिकल फाइबर इंटरफेस के दायरे में उच्च-प्रदर्शन का एक पैरागॉन, ऑप्टिकल फाइबर के वितरित डेटा इंटरफ़ेस के लिए जटिल रूप से डिज़ाइन किया गया है।यह कनेक्टर, इसके निर्माण में अधिक जटिल, मुख्य रूप से एफडीडीआई नेटवर्क की मांगों को पूरा करता है-उच्च गति वाले डेटा ट्रांसमिशन में एक मानक निर्णायक, विशेष रूप से स्थानीय क्षेत्र नेटवर्क (एलएएन) की सीमाओं के भीतर।एफडीडीआई कनेक्टर का एक विशिष्ट पहलू दो 2.5 मिमी फेरूल्स का समावेश है।यह दोहरी फेर्यूल डिज़ाइन न केवल कनेक्टर की स्थिरता को बढ़ाता है, बल्कि इसकी विश्वसनीयता को भी बढ़ाता है, विशेष रूप से उच्च गति वाले डेटा ट्रांसमिशन की तेजी से धाराओं में महत्वपूर्ण है।

बुलंद डेटा ट्रांसफर दरों और अटूट नेटवर्क विश्वसनीयता की ओर एक आंख के साथ डिज़ाइन किया गया, एफडीडीआई कनेक्टर पारंपरिक लैन मानकों, जैसे ईथरनेट और टोकन रिंग में अपने गढ़ पाते हैं।ये कनेक्टर विशेष रूप से उच्च बैंडविड्थ और न्यूनतम विलंबता के लिए नेटवर्क आर्किटेक्चर प्यास में इष्ट हैं।सिंगल-मोड और मल्टी-मोड फाइबर दोनों के साथ उनकी संगतता उन्हें विविध नेटवर्क वातावरण के लिए एक बहुमुखी प्रतिभा को अच्छी तरह से अनुकूलित करती है।

व्यावहारिक परिदृश्यों में, एफडीडीआई कनेक्टर के बड़े और जटिल ने इसे अतिरिक्त यांत्रिक शक्ति के साथ उपहारों का निर्माण किया- विभिन्न औद्योगिक और कॉर्पोरेट सेटिंग्स में काफी महत्व का एक लक्षण।यह ताकत कनेक्शन स्थिरता सुनिश्चित करने और सिग्नल लॉस को कम करने में उनके कौशल के लिए केंद्रीय है, इस प्रकार कुशल नेटवर्क प्रदर्शन को बढ़ावा देता है।

नेटवर्क टेक्नोलॉजी के अथक मार्च के बावजूद नए कनेक्टर्स के एक ढेरों को बर्थिंग करते हुए, जिन्होंने धीरे -धीरे कुछ अनुप्रयोगों में से एफडीडीआई कनेक्टर को बाहर कर दिया है, यह विशिष्ट नेटवर्क आर्किटेक्चर और विरासत प्रणालियों में एक अपूरणीय घटक बना हुआ है।एफडीडीआई कनेक्टर इन पुराने नेटवर्क प्रणालियों के स्थिर संचालन और रखरखाव में महत्वपूर्ण भूमिका निभाता है, नेटवर्क प्रौद्योगिकी के कभी-कभी विकसित परिदृश्य में इसके स्थायी महत्व को रेखांकित करता है।

10. एलसी कनेक्टर और एमटीपी कनेक्टर का तुलनात्मक विश्लेषण


बाजार की लोकप्रियता और उपयोगकर्ता चिंता के विकसित परिदृश्य में, एलसी और एमटीपी कनेक्टर विशेष रूप से महत्वपूर्ण के रूप में उभरे हैं।उच्च घनत्व और उच्च-गति वाले डेटा सेंटर वातावरण की जटिल मांगों के लिए प्रमुखता के लिए उनका उदय उनकी अद्वितीय उपयुक्तता में निहित है।प्रत्येक प्रकार, एलसी और एमटीपी, अलग -अलग नेटवर्क वातावरण और अनुप्रयोगों को पूरा करता है।डिजाइनरों और इंजीनियरों के लिए एक तुलनात्मक विश्लेषण आवश्यक है।यह सबसे फिटिंग कनेक्टर प्रकार का चयन करने में सहायक है, जो विशिष्ट नेटवर्क आवश्यकताओं और एप्लिकेशन परिदृश्यों के अनुरूप है।

चलो बारीकियों में तल्लीन करते हैं:

10.1 डिजाइन और निर्माण


एलसी कनेक्टर:

लघु, उच्च घनत्व अनुप्रयोगों में अभी तक शक्तिशाली।

एक 2.5 मिमी सिरेमिक (जिक्रोन आमतौर पर) फेरुले का दावा करता है, सटीकता और स्थिरता सुनिश्चित करता है।

RJ-45 प्लग फीचर इंस्टॉलेशन को सरल बनाता है।

बहुमुखी प्रतिभा संपन्न।अपने दो तरफा इंटरफ़ेस के माध्यम से एकल-मोड और मल्टी-मोड फाइबर दोनों को समायोजित करता है।

एमटीपी कनेक्टर:

एक मल्टी-फाइबर पावरहाउस, 12 या 24 फाइबर को एक साथ जोड़ता है।

संरेखण में सटीक उच्च परिशुद्धता गाइड पिन से आता है।

एक उपयोगकर्ता के अनुकूल पुश-पुल प्लग से लैस।

इसका दायरा?उच्च गति डेटा ट्रांसमिशन और उच्च घनत्व नेटवर्क।

10.2 प्रदर्शन पैरामीटर


एलसी कनेक्टर:

कम सम्मिलन हानि (.30.3db) और वापसी हानि में एक्सेल।

अत्यधिक लचीला, एकल-मोड और मल्टी-मोड दोनों अनुप्रयोगों की सेवा।

लंबी दूरी और उच्च गति संचरण में सिद्ध स्थिरता।

एमटीपी कनेक्टर:

अधिक फाइबर को जोड़ने के कारण थोड़ा अधिक सम्मिलन हानि।हालांकि, इसका डिजाइन इसे कम करता है।

डेटा सेंटर और उच्च घनत्व नेटवर्क के लिए एक चैंपियन।

उच्च डेटा हस्तांतरण दरों का समर्थन करता है।

10.3 आवेदन परिदृश्य


एलसी कनेक्टर:

पारंपरिक नेटवर्क कनेक्शन के लिए गो-टू: FTTH, LAN, दूरसंचार।

एकल ऑप्टिकल फाइबर कनेक्शन की आवश्यकता वाले परिदृश्यों में चमकता है।

एमटीपी कनेक्टर:

डेटा केंद्रों और व्यापक नेटवर्क इन्फ्रास्ट्रक्चर की रीढ़।

40g/100g/400g हाई-स्पीड नेटवर्क वातावरण में पनपता है।

10.4 लागत और रखरखाव


एलसी कनेक्टर:

ऑप्टिकल फाइबर प्रति किफायती।रखरखाव और समस्या निवारण?सीधा।

प्रतिस्थापन और मरम्मत बैंक को नहीं तोड़ते हैं।

एमटीपी कनेक्टर:

उच्च प्रारंभिक निवेश, लेकिन एक दीर्घकालिक दक्षता बूस्टर।

रखरखाव और समस्या निवारण विशेष उपकरण और विशेषज्ञता की मांग।

10.5 स्केलेबिलिटी और भविष्य के रुझान


एलसी कनेक्टर:

वर्तमान नेटवर्क में एक प्रधान, आगे एक उज्ज्वल भविष्य के साथ।

संगत और आसानी से मौजूदा सिस्टम के साथ एकीकृत होता है।

एमटीपी कनेक्टर:

डेटा केंद्रों और उच्च घनत्व नेटवर्क के विकास के साथ कदम में।

भविष्य के हाई-स्पीड डेटा ट्रांसमिशन ट्रेंड्स के लिए तैयार।

अंत में, एलसी और एमटीपी कनेक्टर्स के बीच की पसंद एप्लिकेशन बारीकियों, नेटवर्क वातावरण और बजटीय विचारों पर टिका है।एलसी कनेक्टर पारंपरिक नेटवर्क और लागत-संवेदनशील अनुप्रयोगों में एक दस्ताने की तरह फिट होते हैं।दूसरी ओर, एमटीपी कनेक्टर, आधुनिक, उच्च-घनत्व, उच्च गति वाले डेटा केंद्रों और विस्तृत नेटवर्क इन्फ्रास्ट्रक्चर के नायक हैं।

11. निष्कर्ष


आधुनिक संचार नेटवर्क की जटिल टेपेस्ट्री ऑप्टिकल फाइबर कनेक्टर्स की बारीक दुनिया के लिए बहुत अधिक है।एक यात्रा जो क्लासिक एससी और एलसी कनेक्टर्स से शुरू होती है और एमटीपी और एमटीआरजे के उच्च दक्षता वाले चमत्कारों के लिए आगे बढ़ती है, प्रत्येक प्रकार के कनेक्टर ने अपने अनूठे सेट की ताकत और आदर्श उपयोग परिदृश्यों की घोषणा की।सही फाइबर ऑप्टिक कनेक्टर चुनना एक कला है;यह उनके तकनीकी लक्षणों और विशिष्ट संदर्भों की एक गहरी, बारीक समझ पर टिका है जहां वे चमकते हैं।यह समझ उच्च घनत्व, तेजी से संचरण और लागत-प्रभावशीलता के बीच संतुलन बनाने के लिए महत्वपूर्ण है।

ज़ूमिंग में, हम प्रत्येक कनेक्टर को अपने आप में एक मास्टर के रूप में देखते हैं, नेटवर्क इन्फ्रास्ट्रक्चर के भीतर विशिष्ट भूमिकाओं को नक्काशी करते हैं।एससी कनेक्टर्स, उनकी सादगी और निर्भरता के लिए तैयार हैं, एमटीपी कनेक्टर्स की उच्च घनत्व विशेषज्ञता के विपरीत खड़े हैं।एलसी कनेक्टर्स, उनके कॉम्पैक्ट डिजाइन के लिए मनाया जाता है, अंतरिक्ष-विवश वातावरण में अपना आला पाते हैं।MTRJ कनेक्टर, इस बीच, अर्थव्यवस्था के साथ दक्षता से शादी करते हैं, उनके डिजाइन की सरलता दिखाते हैं।

जैसा कि प्रौद्योगिकी की गति तेज होती है और नेटवर्क बर्गर की मांग करता है, क्षितिज को और भी अधिक अभिनव फाइबर ऑप्टिक कनेक्टर्स के वादे के साथ पंक्तिबद्ध किया जाता है।ये भविष्य के नवाचारों, दक्षता और अनुकूलन क्षमता के पैरागन्स के रूप में, अगली पीढ़ी के संचार नेटवर्क को आकार देने में महत्वपूर्ण भूमिका निभाने के लिए तैयार हैं।यह प्रत्याशा है, जो एक निरंतर फोकस और विकसित होने वाली प्रौद्योगिकियों की समझ के साथ जुड़ा हुआ है, जो भविष्य के नेटवर्क के लिए एक ठोस आधार निर्धारित करता है।

संक्षेप में, ऑप्टिकल फाइबर कनेक्टर्स की कहानी तकनीकी प्रगति के एक क्रॉनिकल से अधिक है;यह संचार नेटवर्क की उतार -चढ़ाव की मांगों के अनुकूल होने की एक कथा है।उनके मामूली उत्पत्ति से लेकर उनके प्रत्याशित उन्नत भविष्य तक, ये कनेक्टर नेटवर्क इतिहास के क्रॉनिक और बिल्डर दोनों हैं, एक भविष्य को हेरफोते हैं जहां संचार स्विफ्टर, सघनता और अधिक कुशल है।





अक्सर पूछे जाने वाले प्रश्न [FAQ]

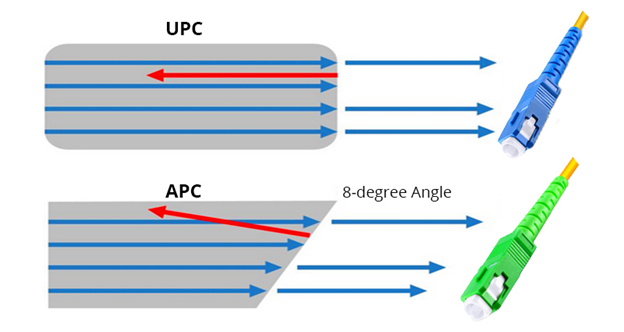

1. ग्रीन और ब्लू एससी कनेक्टर्स के बीच क्या अंतर है?

एससी कनेक्टर, फाइबर ऑप्टिक संचार में एक प्रधान, विभिन्न hues में दिखाई देता है, प्रत्येक एक अलग उद्देश्य का संकेत देता है।

ग्रीन एससी कनेक्टर: अक्सर एपीसी (एंगल्ड फिजिकल कॉन्टैक्ट) टर्मिनेशन में देखा जाता है, यह कनेक्टर अपने स्लेटेड एंड फेस के साथ खड़ा होता है, एंगल्ड लगभग 8 डिग्री।यह अद्वितीय डिजाइन रिटर्न लॉस को कम करने और सिग्नल की गुणवत्ता को बढ़ाने में महत्वपूर्ण है, उच्च-बैंडविड्थ, लंबी दूरी के संचार के लिए एक आवश्यकता है।

ब्लू एससी कनेक्टर: इसके विपरीत, यूपीसी (अल्ट्रा फिजिकल कॉन्टैक्ट) टर्मिनेशन वह जगह है जहां ब्लू एससी कनेक्टर चमकता है।इसका सपाट अंत चेहरा सामान्य फाइबर ऑप्टिक संचार के लिए अनुकूलित है।फाइबर ऑप्टिक नेटवर्क में सर्वव्यापी, यह डेटा केंद्रों और स्थानीय क्षेत्र नेटवर्क में एक परिचित दृश्य है।

2. फाइबर ऑप्टिक कनेक्टर्स के प्रकार क्या हैं?

फाइबर ऑप्टिक कनेक्टर्स का एक ढेर मौजूद है, प्रत्येक अद्वितीय अनुप्रयोगों और अलग -अलग विशेषताओं को घमंड करता है।विविधता व्यापक है।एससी कनेक्टर, अपने वर्ग इंटरफ़ेस के लिए उल्लेखनीय, एक पुश-पुल प्लग-इन तंत्र के साथ काम करता है।इसके विपरीत, एसटी कनेक्टर, अपने गोलाकार इंटरफ़ेस के साथ, एक घूर्णन संगीन तंत्र पर निर्भर करता है।एससी के समान छोटा अभी तक एलसी कनेक्टर है।फिर एफसी कनेक्टर, एक सर्पिल संगीन प्रकार है, जो मुख्य रूप से एकल-मोड ऑप्टिकल फाइबर संदर्भों में कार्यरत है।मल्टी-मोड फाइबर से निपटने वालों के लिए, छोटे दोहरे फाइबर एमटी-आरजे कनेक्टर आम है।अंत में, एमपीओ/एमटीपी कनेक्टर, उच्च घनत्व वाले फाइबर ऑप्टिक संचार के लिए खानपान, कई फाइबर के प्रबंधन के लिए बाहर खड़ा है।

3. फाइबर कनेक्टर कैसे काम करते हैं?

फाइबर ऑप्टिक कनेक्टर्स का जटिल कार्य सिद्धांत उच्च परिशुद्धता ऑप्टिकल संरेखण तकनीक पर टिका है।इसका एकमात्र उद्देश्य?पिनपॉइंट सटीकता के साथ दो ऑप्टिकल फाइबर के अंतिम चेहरों को संरेखित करने के लिए, इस प्रकार कुशल ऑप्टिकल सिग्नल ट्रांसमिशन सुनिश्चित करना।चलो महत्वपूर्ण चरणों और विचारों में शामिल हैं:

फाइबर तैयार करें:

स्ट्रिपिंग: ऑप्टिकल फाइबर को प्रकट करते हुए, सुरक्षात्मक कोटिंग को सावधानीपूर्वक छीलने के लिए पेशेवर उपकरणों के साथ शुरू करें।सटीकता यहाँ सर्वोपरि है;यहां तक कि फाइबर कोर को सूक्ष्म क्षति भी हानिकारक हो सकती है।

कटिंग: फिर, उच्च-सटीक फाइबर कटर जैसे फाइबर काटने वाले उपकरणों को नियोजित करना, फाइबर को ट्रिम करना।कट का कोण और सपाटता केवल विवरण नहीं हैं;वे महत्वपूर्ण हैं, सिग्नल ट्रांसमिशन दक्षता को प्रभावित कर रहे हैं।

पॉलिशिंग: अंत में, विशेष डिस्क और तरल पदार्थ का उपयोग करते हुए, फाइबर अंत चेहरे को पूर्णता के लिए पोलिश करें।सपाट और स्वच्छता?गैर-परक्राम्य।वे कनेक्शन के बिंदु पर प्रकाश हानि को कम करने में महत्वपूर्ण हैं।

संरेखण:

यह कदम एक सूक्ष्म स्तर पर फाइबर अंत को संरेखित करने के लिए उन्नत तकनीक (मूव्ड वी-ग्रूव्स और फाइन-ट्यूनिंग मैकेनिज्म) का लाभ उठाता है।क्यों?क्योंकि सटीक संरेखण सिग्नल हानि और प्रतिबिंबों को कम करने में लिंचपिन है।

शारीरिक संबंध:

यहां, अपनी आवश्यकताओं के आधार पर सही फाइबर ऑप्टिक कनेक्टर्स (एससी, एलसी, एसटी, और अन्य) चुनें- पिंगल-मोड, मल्टी-मोड, विभिन्न नेटवर्क वातावरण।इन कनेक्टर्स के भीतर, एक सिरेमिक या धातु आस्तीन एक महत्वपूर्ण भूमिका निभाता है।यह सभी फाइबर अंत चेहरे को स्थिर करने और सुरक्षित रखने के बारे में है, शारीरिक संपर्क के तहत संरेखण को बनाए रखता है।

सिग्नल ट्रांसमिशन:

अब, फाइबर के साथ ठीक से संरेखित और सुरक्षित रूप से जुड़े हुए, सिग्नल ट्रांसमिशन दक्षता का प्रदर्शन बन जाता है।ऑप्टिकल सिग्नल संरेखित कोर के माध्यम से ज़िप करते हैं, कुल आंतरिक प्रतिबिंब और संकेत प्रसार पर निर्भर करते हैं।परिणाम क्या है?स्विफ्ट, विश्वसनीय डेटा संचार।

इन कनेक्टर्स में, सिग्नल की तरंग दैर्ध्य और फाइबर प्रकार (सिंगल-मोड या मल्टी-मोड) जैसे विचार इसके बाद नहीं हैं।वे वास्तव में, सिग्नल गुणवत्ता और बैंडविड्थ को अनुकूलित करने के लिए केंद्रीय हैं।इन चरणों और सिद्धांतों की गहरी समझ केवल अकादमिक नहीं है - यह व्यावहारिक है, विभिन्न वातावरणों में नेटवर्क प्रदर्शन और डेटा ट्रांसमिशन विश्वसनीयता को बढ़ाता है।

4. SC और ST फाइबर कनेक्टर्स के बीच क्या अंतर है?

एससी और एसटी कनेक्टर्स, फाइबर ऑप्टिक्स में दोनों निर्णायक, डिजाइन और उपयोग में विचलन।

एससी कनेक्टर: स्क्वायर, एक पुश-पुल तंत्र के साथ, यह स्थिर कनेक्शन में एक चैंपियन है, डेटा और दूरसंचार नेटवर्क में एक गो-टू।

एसटी कनेक्टर: परिपत्र, एक घूर्णन संगीन तंत्र को नियोजित करना।प्रारंभ में एक मल्टी-मोड फाइबर स्टेपल, यह स्थानीय क्षेत्र नेटवर्क जैसे शुरुआती नेटवर्क वातावरण के लिए अच्छी तरह से अनुकूल था।

उनके स्पष्ट मतभेद?भौतिक डिजाइन और कनेक्शन तंत्र।एससी कनेक्टर्स उच्च घनत्व वाली सेटिंग्स में एक्सेल करते हैं, जबकि एसटी कनेक्टर्स पुराने नेटवर्क और औद्योगिक सेटअप में अपना स्थान पाते हैं।
