क्यों TP4056 18650 बैटरी चार्ज करने के लिए एकदम सही है

TP4056 मॉड्यूल एकल-सेल लिथियम-आयन बैटरी को चार्ज करने के लिए एक सरल और विश्वसनीय समाधान है।यह निरंतर वर्तमान और वोल्टेज विधियों का उपयोग करके सुरक्षित चार्जिंग सुनिश्चित करता है, जिससे यह विभिन्न प्रकार के पोर्टेबल उपकरणों के लिए उपयुक्त हो जाता है।स्वचालित चार्ज टर्मिनेशन और ओवरचार्ज प्रोटेक्शन जैसी सुविधाओं के साथ, यह रोजमर्रा के अनुप्रयोगों के लिए एक आसान-से-उपयोग मॉड्यूल है।

सूची

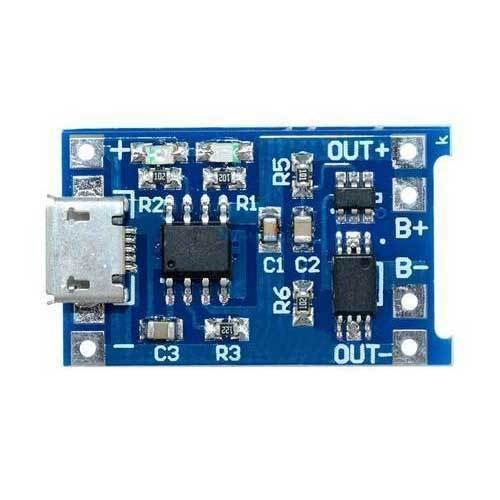

TP4056 का परिचय

TP4056 मॉड्यूल एक कॉम्पैक्ट और कुशल उपकरण है जिसे लिथियम-आयन बैटरी को चार्ज करने के लिए डिज़ाइन किया गया है।यह एकल-सेल बैटरी का समर्थन करता है और दो चार्जिंग विधियों का उपयोग करके काम करता है: निरंतर वर्तमान और निरंतर वोल्टेज।यह संयोजन सुनिश्चित करता है कि बैटरी सुरक्षित और प्रभावी ढंग से चार्ज की जाती है।4.2 वोल्ट के प्रीसेट चार्ज वोल्टेज के साथ, TP4056 लिथियम-आयन बैटरी की विशिष्ट आवश्यकताओं को संभालने के लिए अच्छी तरह से अनुकूल है।

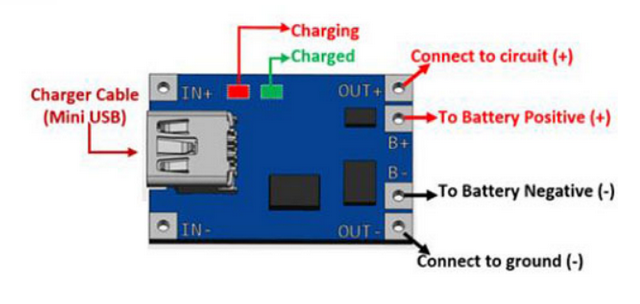

TP4056 पिन कॉन्फ़िगरेशन

TP4056 पिन विवरण

नहीं:	पिन नाम	विवरण
1	बाहर	ये पिन बैटरी से सकारात्मक वोल्टेज का उत्पादन करते हैं।इसे उस सर्किट से जोड़ा जाना चाहिए जिसे बैटरी द्वारा संचालित किया जाना है
2	बी +	बैटरी को चार्ज करने के लिए USB केबल से सकारात्मक वोल्टेज आउटपुट करता है।यह बैटरी के सकारात्मक से जुड़ा होना चाहिए
3	बी -	बैटरी को चार्ज करने के लिए USB केबल से नकारात्मक वोल्टेज आउटपुट।इसे बैटरी के नकारात्मक से जोड़ा जाना चाहिए
4	बाहर -	यह पिन बैटरी से नकारात्मक वोल्टेज को आउटपुट करता है।इसे सर्किट की जमीन से जोड़ा जाना चाहिए जिसे बैटरी द्वारा संचालित किया जाना है
5	में	+5V प्रदान करना चाहिए, यदि चार्ज केबल उपलब्ध नहीं है, तो इसका उपयोग किया जा सकता है
6	में -	+5V आपूर्ति की जमीन प्रदान करनी चाहिए, यदि चार्ज केबल उपलब्ध नहीं है, तो इसका उपयोग किया जा सकता है
7	एलईडी रेड	यह एलईडी चालू है जबकि बैटरी चार्ज कर रही है
8	ग्रीन एलईडी	बैटरी पूरी तरह से चार्ज होने के बाद यह एलईडी चालू हो जाती है

TP4056 तकनीकी विनिर्देश

TPower TP4056 के तुलनीय विनिर्देशों के साथ तकनीकी विनिर्देशों, सुविधाओं, विशेषताओं और घटकों।

प्रकार	पैरामीटर
पैकेज / मामला	ESOP-8
पैकेजिंग	टेप और रील (टीआर)
रोह्स स्टेटस	ROHS आज्ञाकारी

TP4056 सुविधाएँ और लाभ

सुरक्षित चार्जिंग और डिस्चार्जिंग

TP4056 को सुरक्षा के साथ लिथियम बैटरी को चार्ज और डिस्चार्ज करने के लिए डिज़ाइन किया गया है।यह सुनिश्चित करता है कि बैटरी सुरक्षित सीमाओं के भीतर संचालित होती है, क्षति या मिशन को रोकती है।यह सुविधा संवेदनशील लिथियम कोशिकाओं के साथ रोजमर्रा के उपयोग के लिए विश्वसनीय बनाती है।

18650 और अन्य 3.7V बैटरी के साथ संगत

यह मॉड्यूल 18650 कोशिकाओं और 3.7 वोल्ट पर रेटेड अन्य बैटरी के साथ मूल रूप से काम करता है।इसकी अनुकूलनशीलता इसे विभिन्न अनुप्रयोगों के लिए एक विकल्प बनाती है, विशेष रूप से आमतौर पर उपयोग किए जाने वाले लिथियम-आयन बैटरी के लिए।

समायोज्य चार्जिंग करंट

चार्जिंग करंट डिफ़ॉल्ट रूप से 1 ए पर सेट है, लेकिन जरूरत पड़ने पर समायोजित किया जा सकता है।यह लचीलापन आपको बैटरी की आवश्यकताओं के आधार पर चार्जिंग प्रक्रिया को अनुकूलित करने की अनुमति देता है।

4.5V से 5.5V का इनपुट वोल्टेज रेंज

मॉड्यूल 4.5V और 5.5V के बीच इनपुट वोल्टेज को स्वीकार करता है, जिससे मानक USB पोर्ट या अन्य संगत बिजली की आपूर्ति का उपयोग करके बिजली के लिए आसान हो जाता है।यह सीमा अपने चार्जिंग सर्किट को सेट करते समय सुविधा और बहुमुखी प्रतिभा जोड़ती है।

4.2V का पूर्ण चार्ज वोल्टेज

4.2V के प्रीसेट चार्ज वोल्टेज के साथ, मॉड्यूल सुनिश्चित करता है कि बैटरी को बेहतर रूप से चार्ज किया जाता है।यह मान लिथियम-आयन बैटरी के लिए मानक के साथ संरेखित करता है, हर बार कुशल और प्रभावी चार्जिंग सुनिश्चित करता है।

ओवरचार्जिंग और ओवर-डिस्चार्जिंग से सुरक्षा

बैटरी जीवन का विस्तार करने और मुद्दों को रोकने के लिए, TP4056 में ओवरचार्जिंग और ओवर-डिस्चार्जिंग के खिलाफ सुरक्षा उपाय शामिल हैं।यह सुविधा विश्वसनीयता जोड़ती है, क्योंकि यह समय के साथ बैटरी के स्वास्थ्य को बनाए रखने में मदद करती है।

कोई रिवर्स पोलरिटी प्रोटेक्शन नहीं

जबकि मॉड्यूल सुविधाओं के साथ पैक किया गया है, इसमें रिवर्स पोलरिटी प्रोटेक्शन शामिल नहीं है।इसका मतलब है कि आपको संभावित क्षति से बचने के लिए इसे शक्ति देने से पहले अपने कनेक्शन को दोबारा जांचने की आवश्यकता है।सेटअप के दौरान उचित देखभाल के साथ, यह सुविधा एक दोष नहीं होगी।

TP4056 के बराबर घटक

• TP4056A (केवल चार्जिंग)

• TP541

TP4056 के आवेदन

सोलर चार्जर्स

TP4056 सोलर चार्जिंग सेटअप के लिए एकदम सही है, जिससे आप अपनी लिथियम बैटरी को चार्ज करने के लिए सौर ऊर्जा का दोहन कर सकते हैं।यह सौर पैनलों के साथ कुशलता से काम करता है, जिससे यह ऑफ-ग्रिड परियोजनाओं या पर्यावरण के अनुकूल ऊर्जा समाधानों के लिए आदर्श है।

अंकीय कैमरे

लिथियम-आयन बैटरी सबसे अधिक डिजिटल कैमरों को पावर करते हैं, और TP4056 सुनिश्चित करता है कि उन्हें सुरक्षित और कुशलता से चार्ज किया जाए।यह मॉड्यूल आपके कैमरे को ओवरचार्जिंग या बैटरी को नुकसान पहुंचाने के बारे में चिंता किए बिना उपयोग के लिए तैयार रखने में मदद कर सकता है।

पोर्टेबल होम उपकरण

कई पोर्टेबल उपकरण, जैसे कि हैंडहेल्ड प्रशंसक या एलईडी लाइट, लिथियम-आयन बैटरी पर भरोसा करते हैं।TP4056 इन उपकरणों को चार्ज करने में मदद करता है, यह सुनिश्चित करता है कि वे दैनिक कार्यों या आपात स्थितियों के लिए चालू रहें।

सेल फोन और गोलियाँ

यह मॉड्यूल फोन और टैबलेट में उपयोग की जाने वाली बैटरी को चार्ज करने का समर्थन करता है।चाहे आप किसी डिवाइस की मरम्मत कर रहे हों या कस्टम चार्जिंग स्टेशन बना रहे हों, TP4056 एक विश्वसनीय और सीधा समाधान प्रदान करता है।

लिथियम कोशिकाओं को चार्ज करना और निर्वहन करना

TP4056 चार्जिंग और डिस्चार्जिंग दोनों लिथियम कोशिकाओं को संभाल सकता है।यह बहुमुखी प्रतिभा इसे उन अनुप्रयोगों के लिए एक व्यावहारिक विकल्प बनाती है जहां बैटरी को अक्सर चार्ज और उपयोग किया जाता है।

आमतौर पर 18650 ली-आयन बैटरी के साथ उपयोग किया जाता है

18650 बैटरी के साथ TP4056 जोड़े असाधारण रूप से अच्छी तरह से जोड़े हैं, जो व्यापक रूप से पावर बैंकों, फ्लैशलाइट और अन्य उपकरणों में उपयोग किए जाते हैं।इसकी संगतता यह सुनिश्चित करती है कि इन लोकप्रिय बैटरी का उपयोग करने वाली आपकी परियोजनाएं सुरक्षित और कुशल हैं।

बिजली बैंक

पावर बैंक अक्सर लिथियम-आयन कोशिकाओं पर भरोसा करते हैं, और TP4056 उनकी चार्जिंग जरूरतों को प्रबंधित करने के लिए एक विश्वसनीय विकल्प है।अपनी विशेषताओं के साथ, यह पावर बैंकों में उपयोग की जाने वाली बैटरी के जीवनकाल को बढ़ाने में मदद कर सकता है।

Arduino परियोजनाओं को पावर देने के लिए 5V बूस्टर के साथ उपयोग किया जाता है

जब 5V बूस्टर के साथ संयुक्त होता है, तो TP4056 Arduino- आधारित परियोजनाओं के लिए एक उत्कृष्ट विकल्प बन जाता है।यह आपको एक बैटरी चार्ज करने और इसे अपने माइक्रोकंट्रोलर और अन्य घटकों के लिए एक स्थिर शक्ति स्रोत के रूप में उपयोग करने की अनुमति देता है, जो आपके DIY इलेक्ट्रॉनिक्स के लिए लगातार संचालन सुनिश्चित करता है।

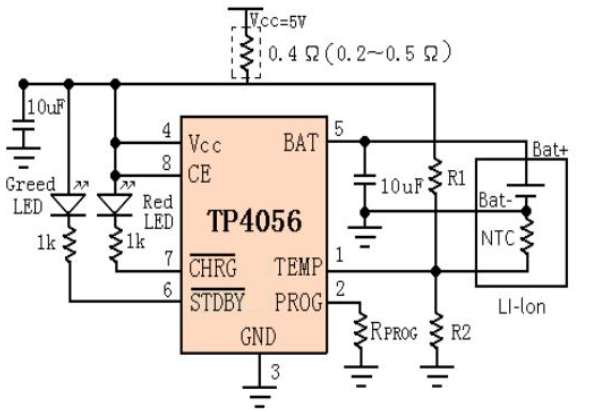

TP4056 के विशिष्ट सर्किट अनुप्रयोग

TP4056 मॉड्यूल को डिफ़ॉल्ट रूप से 1A का चार्जिंग करंट प्रदान करने के लिए डिज़ाइन किया गया है।हालांकि, यदि आपके एप्लिकेशन को एक अलग वर्तमान स्तर की आवश्यकता होती है, तो आप इसे RPROG (मॉड्यूल पर R3) लेबल वाले रोकनेवाला को बदलकर इसे संशोधित कर सकते हैं।यह आपको अपनी विशिष्ट आवश्यकताओं के अनुरूप चार्जिंग प्रक्रिया को समायोजित करने का लचीलापन देता है।इस पर अधिक विस्तृत मार्गदर्शन के लिए, आप TP4056 के लिए डेटशीट का उल्लेख कर सकते हैं।

एक बार लिथियम बैटरी पूरी तरह से चार्ज हो जाने के बाद, मॉड्यूल स्वचालित रूप से चार्ज करना बंद कर देता है।इस बिंदु पर, लाल एलईडी संकेतक बंद हो जाता है, और हरे रंग की एलईडी रोशनी, यह संकेत देते हुए कि बैटरी पूरी तरह से चार्ज की गई है और उपयोग के लिए तैयार है।यह दृश्य संकेतक अतिरिक्त उपकरणों के बिना चार्जिंग प्रक्रिया की निगरानी करना आसान बनाता है।

मॉड्यूल को चार्ज बैटरी को सर्किट या लोड से जोड़ने के लिए भी डिज़ाइन किया गया है जिसे संचालित करने की आवश्यकता है।जैसे ही बैटरी लोड को शक्ति प्रदान करती है, मॉड्यूल लगातार अपने वोल्टेज की निगरानी करता है।यदि बैटरी का वोल्टेज 3.7V से नीचे गिरता है, तो मॉड्यूल लोड से बैटरी को डिस्कनेक्ट करता है।यह सुविधा बैटरी को ओवर-डिस्चार्ज से बचाने में मदद करती है, जो इसके प्रदर्शन या दीर्घायु को प्रभावित कर सकती है।प्रक्रिया सहज है, जिससे आपके सर्किट को सुरक्षित और कुशलता से संचालित करने की अनुमति मिलती है।

TP4056 के लिए उपयुक्त उपयोग के मामले

यह 4.2V की आपूर्ति करने की क्षमता के कारण 18650 कोशिकाओं और अन्य 3.7V बैटरी को चार्ज करने के लिए आदर्श है।क्योंकि इसके लिए केवल कुछ बाहरी घटकों की आवश्यकता होती है, इसका उपयोग पोर्टेबल अनुप्रयोगों में किया जा सकता है।मोबाइल फोन, टैबलेट, लैपटॉप, कैमरा, पावर बैंक, और विभिन्न प्रकार के अन्य इलेक्ट्रॉनिक गैजेट सभी बैटरी का सेवन करते हैं;इसलिए इस मॉड्यूल का उपयोग उन्हें चार्ज करने के लिए किया जाता है।इस मॉड्यूल का उपयोग USB पोर्ट और एक दीवार एडाप्टर के साथ भी किया जा सकता है।

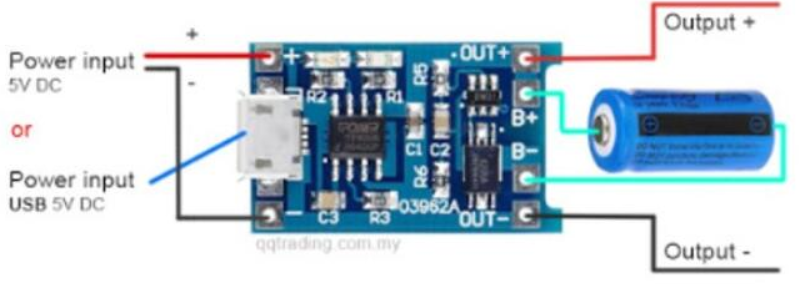

TP4056 का उपयोग करने के लिए निर्देश

TP4056 मॉड्यूल एक माइक्रो USB केबल या इन+ और इन-सोल्डर पैड से 5V आपूर्ति द्वारा संचालित है।चार्जर के लिए आउटपुट टर्मिनलों से जुड़ी बैटरी को सही ढंग से चार्ज करने के लिए, कम से कम 1 ए का करंट आवश्यक है।उस सेल से B+ और B- कनेक्शन कनेक्ट करें जिसे आप चार्ज करना चाहते हैं।बैटरी की शक्ति को आउट+ और आउट-पैड के माध्यम से आपूर्ति की जाती है।नतीजतन, यदि आप एक लोड चला रहे हैं, तो आप इसे इन दो पैडों में संलग्न कर सकते हैं।लेकिन यदि आप एक सेल चार्ज कर रहे हैं तो मॉड्यूल से लोड को डिस्कनेक्ट करना याद रखें।

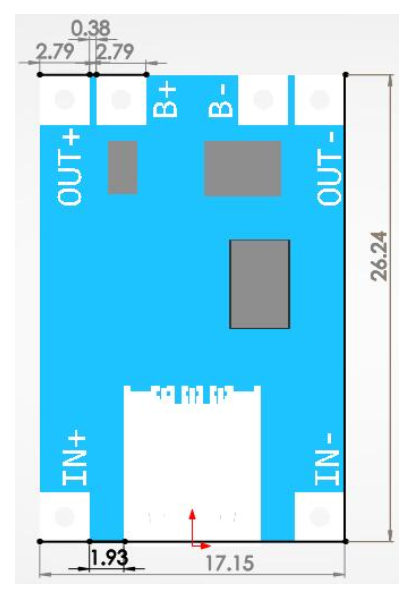

TP4056 के आयाम
