13009D ट्रांजिस्टर ने समझाया: चश्मा, अनुप्रयोग और समकक्ष मॉडल

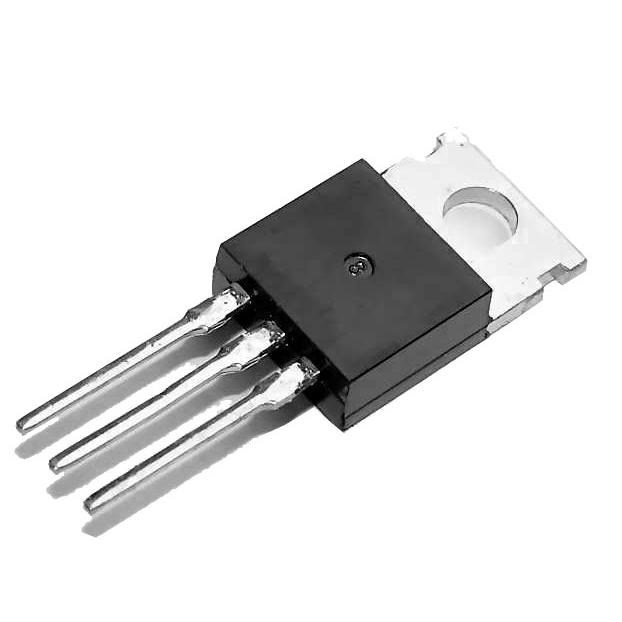

13009D ट्रांजिस्टर एक शक्तिशाली एनपीएन द्विध्रुवी जंक्शन ट्रांजिस्टर (BJT) है, जो व्यापक रूप से पावर इलेक्ट्रॉनिक्स में अपने स्थायित्व और दक्षता के लिए मान्यता प्राप्त है।To-220 पैकेज में रखे गए, इस घटक को उच्च वोल्टेज और करंट का प्रबंधन करने के लिए डिज़ाइन किया गया है, जिससे यह सर्किट में अपेक्षित है कि मांग की शर्तों के तहत विश्वसनीय प्रदर्शन की आवश्यकता होती है।यह लेख 13009D ट्रांजिस्टर की विशेषताओं, तकनीकी विनिर्देशों और बिजली प्रणालियों में व्यापक अनुप्रयोगों में खोदता है, यह दर्शाता है कि यह आधुनिक इलेक्ट्रॉनिक डिजाइनों में एक प्रमुख तत्व क्यों बना हुआ है।मोटर नियंत्रण से लेकर अक्षय ऊर्जा प्रणालियों तक, 13009D ट्रांजिस्टर अपनी बहुमुखी प्रतिभा और मजबूती के लिए बाहर खड़ा है, जो आपको सिस्टम स्थिरता और दक्षता के अनुकूलन के लिए एक भरोसेमंद समाधान प्रदान करता है।

सूची

13009D ट्रांजिस्टर की गहन परीक्षा

13009D BJT एक उच्च-वोल्टेज NPN ट्रांजिस्टर है जो बिजली की आपूर्ति सर्किट, वोल्टेज नियामकों, मोटर नियंत्रण प्रणाली और उच्च-आवृत्ति स्विचिंग सर्किट के लिए अनुकूल है।इसका मजबूत डिजाइन इसे कुशलतापूर्वक महत्वपूर्ण वोल्टेज और वर्तमान का प्रबंधन करने में सक्षम बनाता है, जिससे यह इलेक्ट्रॉनिक डिजाइनों के लिए एक बहुमुखी घटक बन जाता है।To-220 पैकेज गर्मी के सिंक पर गर्मी अपव्यय की सुविधा प्रदान करता है, जिससे मांग की स्थिति में विश्वसनीय संचालन सुनिश्चित होता है।यह पावर सर्किट में स्विचिंग और प्रवर्धन को बढ़ाता है, मोटर वाहन इलेक्ट्रॉनिक्स और नवीकरणीय ऊर्जा संदर्भों में मूल्यवान है।

वास्तविक अनुप्रयोगों में, 13009D कई कॉन्फ़िगरेशन के लिए अनुकूलित करता है।बिजली की आपूर्ति सर्किट में, यह डिवाइस की कार्यक्षमता बनाए रखने और जीवनकाल का विस्तार करने के लिए वोल्टेज इनपुट को स्थिर करता है।मोटर वाहन पेशेवर बिजली की धाराओं को विनियमित करने के लिए इन ट्रांजिस्टर का उपयोग करते हैं, इलेक्ट्रॉनिक भागों को उतार -चढ़ाव के प्रभावों से बचाते हैं।अक्षय ऊर्जा प्रणालियों में, वे ऊर्जा रूपांतरण में सहायता करते हैं, स्थिरता के साथ दक्षता को जोड़ते हैं।

13009D की अनुकूलन क्षमता सरल शक्ति प्रबंधन से परे फैली हुई है।उच्च-आवृत्ति संचालन में इसकी विश्वसनीयता स्मार्ट इलेक्ट्रॉनिक्स में नवाचारों के लिए आधार बनाती है।इस ट्रांजिस्टर को जटिल सर्किटरी में एकीकृत करना उन्नत इलेक्ट्रॉनिक्स को सक्षम बनाता है, ऊर्जा उपयोग के लिए अनुकूलन रणनीतियों को उजागर करता है।यह पर्यावरण जागरूकता के साथ तकनीकी परिशुद्धता को जोड़ती है।इन घटकों का चल रहा विकास भविष्य के तकनीकी परिदृश्य के लिए आकर्षक संभावनाएं प्रस्तुत करता है।

13009D ट्रांजिस्टर के प्रमुख विनिर्देशों और अंतर्दृष्टि

विनिर्देश	विवरण
प्रकार	एनपीएन (नकारात्मक-सकारात्मक-नकारात्मक) द्विध्रुवी जंक्शन ट्रांजिस्टर (BJT)
पैकेट प्रकार	को-220 पैकेज, उच्च-शक्ति में गर्मी अपव्यय और विश्वसनीयता के लिए जाना जाता है अनुप्रयोग
वोल्टेज रेटिंग	कलेक्टर आधार वोल्टेज (VCBO): 700 - 900V
	कलेक्टर-emitter वोल्टेज (VCEO): 400 - 700V
	Emitter-बेस वोल्टेज (VEBO): 7 - 9V
मौजूदा रेटिंग	एकत्र करनेवाला वर्तमान (आईसी): कई amps
	आधार वर्तमान (ib): कई सौ मिलीमीटर
शक्ति अपव्यय	कर सकना तापमान तक पहुंचने से पहले गर्मी के रूप में बिजली के कई वाट को नष्ट कर दें सीमा
आवृत्ति प्रतिक्रिया	उपयुक्त पावर स्विचिंग एप्लिकेशन के लिए, उच्च-आवृत्ति के लिए विशेषता नहीं है अनुप्रयोग
तापमान श्रेणी	संचालित -55 ° C से +150 ° C के बीच, विभिन्न पर्यावरण में स्थिरता सुनिश्चित करना स्थितियाँ

13009d ट्रांजिस्टर के उन्नत अनुप्रयोग

बिजली की आपूर्ति और विनियमन

13009D ट्रांजिस्टर पावर इलेक्ट्रॉनिक्स में पर्याप्त वोल्टेज और धाराओं को संभालने की क्षमता के साथ उत्कृष्टता प्राप्त करता है।यह बिजली की आपूर्ति सर्किट को विनियमित करने में एक व्यापक भूमिका निभाता है, कुशलता से एसी को स्थिर डीसी आउटपुट में परिवर्तित करता है।यह स्थिरता माइक्रोकंट्रोलर जैसे अटूट पावर इनपुट की आवश्यकता वाले उपकरणों का समर्थन करती है।इनपुट में उतार -चढ़ाव के बावजूद लगातार आउटपुट बनाए रखना बहुत जरूरी है, विशेष रूप से संवेदनशील इलेक्ट्रॉनिक्स के लिए जो अलग -अलग परिस्थितियों में विफल हो सकते हैं।

मोटर नियंत्रण प्रणालियाँ

मोटर नियंत्रण प्रणालियों में, 13009D ट्रांजिस्टर डीसी मोटर्स की गति और दिशा के प्रबंधन में महत्वपूर्ण भूमिका निभाता है।इसका प्रभाव स्वचालन और औद्योगिक मशीनरी में गहराई से फैलता है, जिससे दक्षता और सटीकता दोनों में सुधार होता है।स्वचालित कन्वेयर और सटीक रोबोटिक हथियार जैसे एप्लिकेशन इष्टतम प्रदर्शन और सुरक्षा सुनिश्चित करने के लिए सटीक गति नियंत्रण पर निर्भर करते हैं।

उच्च आवृत्ति स्विचिंग सर्किट

यह ट्रांजिस्टर उच्च-आवृत्ति स्विचिंग सर्किट में गतिशील है, स्विच-मोड पावर आपूर्ति और उच्च-आवृत्ति कन्वर्टर्स में सामान्य उपयोग पाते हैं।ये सेटअप ऊर्जा अपशिष्ट को कम करने के लिए जल्दी से स्विच करने की उनकी क्षमता से लाभान्वित होते हैं।कई ऐसी परियोजनाओं के लिए इस ट्रांजिस्टर को चुनते हैं जो ऊर्जा दक्षता और उच्च गति प्रदर्शन की मांग करते हैं।

वोल्टेज प्रवर्धन

वोल्टेज एम्पलीफायर के रूप में, 13009D बड़े लोड को बिजली देने या लंबी दूरी के ट्रांसमिशन को सक्षम करने के लिए छोटे संकेतों को ऊंचा करता है।यह सुविधा संचार प्रणालियों और ऑडियो अनुप्रयोगों में अमूल्य साबित होती है।ऑडियो एम्पलीफायरों में, यह ध्वनि की गुणवत्ता को संरक्षित करते हुए वक्ताओं को शक्तियां देता है।

वोल्टेज बूस्टर सर्किट

वोल्टेज बूस्टर सर्किट में, 13009D उच्च-वोल्टेज जरूरतों को पूरा करने के लिए कम इनपुट वोल्टेज को बढ़ाने में एक प्रमुख भूमिका निभाता है।यह फ़ंक्शन ज्यादातर फोटोवोल्टिक सिस्टम और इलेक्ट्रिक वाहनों जैसे उपकरणों के लिए फायदेमंद है, जहां इष्टतम दक्षता और क्षमता लगातार बढ़ाई जाती है।

बिजली प्रबंधन प्रणालियाँ

महत्वपूर्ण रूप से, 13009D बिजली प्रबंधन प्रणालियों के लिए केंद्रीय है, बिजली के वितरण और विनियमन का अनुकूलन करता है, ज्यादातर निर्बाध बिजली आपूर्ति (यूपीएस) प्रणालियों और नवीकरणीय ऊर्जा समाधानों में।पावर सर्जिंग को संभालने में इसकी निर्भरता प्रणाली की स्थिरता सुनिश्चित करती है, जो स्थायी प्रौद्योगिकी में उपयोग की जाने वाली नवीन ऊर्जा प्रबंधन रणनीतियों का समर्थन करती है।

13009d के लिए ट्रांजिस्टर

13009D के साथ संरेखित ट्रांजिस्टर का चयन करना उनके सटीक लक्षणों और विशिष्ट आवश्यकताओं को समझना शामिल है जो वे विभिन्न परिदृश्यों में पूरा करते हैं।

• MJE13009

• Buv48a

• TIP3055

• 2SC5200

• MJL1302A

13009D ट्रांजिस्टर का पिन कॉन्फ़िगरेशन

13009D ट्रांजिस्टर के पिन कॉन्फ़िगरेशन की पेचीदगियों को समझना इलेक्ट्रॉनिक सर्किट में सहज एकीकरण के लिए अनुमति देता है।यह घटक तीन मुख्य टर्मिनलों का दावा करता है।

कलेक्टर (c)

यह टर्मिनल चार्ज वाहक के प्रवाह को प्राप्त करने की भूमिका निभाता है।यह एक केंद्र बिंदु के रूप में कार्य करता है जहां ट्रांजिस्टर और बाहरी सर्किटरी के बीच संबंध को विशिष्ट रूप से प्रबंधित किया जाता है, यह सुनिश्चित करता है कि विद्युत धाराओं की आवाजाही वांछित परिणामों के साथ संरेखित होती है।कलेक्टर टर्मिनल अक्सर केंद्र में अपनी जगह पाता है, एक रणनीतिक स्थिति जो ट्रांजिस्टर के सक्रिय क्षेत्र के भीतर वर्तमान के प्रवाह को प्रभावित करती है।

यह सेटअप प्रदर्शन को बढ़ाने के लिए सोच -समझकर डिज़ाइन किया गया है।कलेक्टर टर्मिनल का प्रभावी संचालन यह सुनिश्चित करता है कि ट्रांजिस्टर पर्याप्त रूप से संकेतों को बढ़ा सकता है या स्विच कर सकता है, एक ऐसी प्रक्रिया जो ईबब और भावनाओं के प्रवाह को प्रतिबिंबित करती है।इसमें शामिल सटीकता एक शिल्पकार के स्पर्श के समान, विस्तार से एक सावधानीपूर्वक ध्यान को दर्शाती है।वर्तमान प्रवाह को बनाए रखने में इसकी भूमिका केवल एक तकनीकी आवश्यकता नहीं है, बल्कि एक नाजुक नृत्य है, जो इच्छाओं की जटिलता और संतुलन की खोज को प्रतिध्वनित करती है।

कई वास्तविक सर्किटों में, ओवरहीटिंग को रोकने के लिए कलेक्टर के तापमान को सावधानी से प्रबंधित किया जाना चाहिए।प्रभावी शीतलन रणनीतियाँ प्रदर्शन में महत्वपूर्ण योगदान देती हैं, क्योंकि अत्यधिक गर्मी से सिस्टम की विफलता हो सकती है।उपयुक्त वोल्टेज के लिए पर्याप्त संबंध भी इष्टतम फ़ंक्शन में एक भूमिका निभाता है, व्यापक प्रयोग और डेटा द्वारा समर्थित एक निष्कर्ष।

आधार (बी)

आमतौर पर बाईं ओर स्थित, बेस टर्मिनल वर्तमान को नियंत्रित करके संचालित होता है जो कलेक्टर के माध्यम से केवल एक मामूली इनपुट की आवश्यकता के साथ बहता है।आधार की जवाबदेही बहुत प्रभावित करती है कि ट्रांजिस्टर कैसे प्रभावी रूप से एक स्विच या एक एम्पलीफायर के रूप में कार्य करता है, सूक्ष्म इनपुट को इसके संचालन में पर्याप्त परिवर्तनों में बदल देता है।

अनुभव के धन वाले लोग अक्सर आधार पर वोल्टेज को विनियमित करने की नाजुक कला को उजागर करते हैं।यह सटीक दृष्टिकोण प्रदर्शन के विश्वसनीय प्रवाह के लिए अनुमति देता है, संतृप्ति और कट-ऑफ बिंदुओं को स्पष्ट करने में मदद करता है।

एमिटर (ई)

आमतौर पर दाईं ओर स्थित, एमिटर टर्मिनल आधार क्षेत्र में चार्ज वाहक की रिहाई शुरू करता है।यह प्रक्रिया इस बात का एक सक्रिय हिस्सा है कि ट्रांजिस्टर कैसे काम करते हैं, सर्किट में उनकी भूमिका और प्रभावशीलता को प्रभावित करते हैं।इस आंदोलन के माध्यम से, चार्ज वाहक एक ऐसी यात्रा पर निकलते हैं जो सीधे ट्रांजिस्टर के प्रदर्शन को आकार देती है, भावनाओं और इच्छाओं की पेचीदगियों को सूक्ष्मता से दर्शाती है।विश्वसनीय सर्किट व्यवहार को प्राप्त करने के लिए ठोस कनेक्शन बनाए रखने का उपयोग किया जाता है।यह अक्सर इस पहलू पर जोर देता है, यह समझते हुए कि कैसे मामूली विसंगतियां भी प्रदर्शन को काफी प्रभावित कर सकती हैं।

एमिटर में उचित पूर्वाग्रह वोल्टेज संचालन को स्थिर करने में एक भूमिका निभाता है।यह ठीक-ट्यूनिंग पर ध्यान देता है जो इलेक्ट्रॉनिक डिजाइनों में सफल परिणामों की ओर जाता है।13009D ट्रांजिस्टर का कॉन्फ़िगरेशन कुशल सर्किट डिजाइन में शामिल जटिलता को दर्शाता है।ये प्रदर्शन विभिन्न भागों में देखे गए पैटर्न के साथ गूंजते हैं, एक साझा समझ को दर्शाते हैं जो तकनीकी कौशल को मूर्त परिणामों के साथ जोड़ता है।

निष्कर्ष

13009D ट्रांजिस्टर पावर इलेक्ट्रॉनिक्स में एक प्रमुख घटक है, जो उच्च वोल्टेज और वर्तमान को संभालने की क्षमता के लिए मूल्यवान है, जिससे यह दक्षता और विश्वसनीयता की मांग करने वाले अनुप्रयोगों के लिए आदर्श है।व्यापक रूप से इनवर्टर और बिजली की आपूर्ति इकाइयों में उपयोग किया जाता है, इसका मजबूत डिजाइन स्थिरता और प्रदर्शन सुनिश्चित करता है, यहां तक ​​कि चुनौतीपूर्ण परिस्थितियों में, औद्योगिक सेटिंग्स में डाउनटाइम को कम से कम करता है।प्रभावी थर्मल प्रबंधन और तेजी से स्विचिंग क्षमताओं जैसी सुविधाओं के साथ, 13009D सिस्टम लचीलापन और दीर्घायु को बढ़ाता है, जटिल सर्किट में सहज एकीकरण को बढ़ावा देता है।इसकी बहुमुखी प्रतिभा संचालन को सरल करती है, जिससे आप चरम प्रदर्शन और ऊर्जा दक्षता बनाए रख सकते हैं, पावर इलेक्ट्रॉनिक्स में भविष्य के नवाचारों को चला रहे हैं।
