1N5817 SCHOTTKY डायोड: सुविधाएँ, पिनआउट और डेटशीट

1N5817 Schottky डायोड एक उच्च कुशल घटक है जो व्यापक रूप से इलेक्ट्रॉनिक सर्किट में उपयोग किया जाता है।इसकी कम फॉरवर्ड वोल्टेज ड्रॉप, फास्ट स्विचिंग स्पीड, और एनर्जी-सेविंग क्षमताएं इसे आधुनिक अनुप्रयोगों जैसे बिजली की आपूर्ति, बैटरी चार्जर और सर्किट सुरक्षा के लिए आदर्श बनाती हैं।यह लेख इलेक्ट्रॉनिक डिजाइन और अनुप्रयोगों में इसकी भूमिका को समझने में मदद करने के लिए इसके उपयोग, पिनआउट, फायदे, तकनीकी विनिर्देशों और व्यावहारिक अंतर्दृष्टि पर चर्चा करता है।

सूची

1। 1N5817 Schottky डायोड क्या है?

2। 1N5817 पिन कॉन्फ़िगरेशन

3। 1N5817 की विशेषताएं

4। 1N5817 तकनीकी विनिर्देश

5। 1N5817 डायोड के अनुप्रयोग

6। 1N5817 डायोड के बराबर

7। 1N5817 भौतिक आयाम

8। 1N5817 के लिए पैकेज

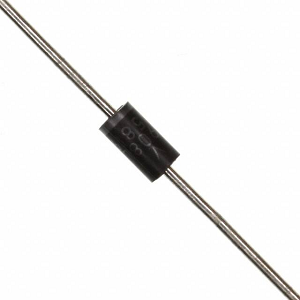

1N5817 Schottky डायोड क्या है?

1N5817 एक टिकाऊ DO-41 पैकेज में रखे गए Schottky Diode, अपने तेजी से संचालन और ऊर्जा दक्षता के लिए जाना जाता है।Schottky डायोड, सामान्य रूप से, उनके कम फॉरवर्ड वोल्टेज ड्रॉप (लगभग 0.4V) और त्वरित रिवर्स रिकवरी समय के लिए मूल्यवान हैं, जो उन्हें उच्च-आवृत्ति और कुशल सर्किट के लिए आदर्श बनाते हैं, जैसे कि रेक्टिफायर।1N5817 1A का अधिकतम आउटपुट करंट, 20V का पीक रिवर्स वोल्टेज और 14V का रिवर्स RMS वोल्टेज प्रदान करता है।1N5817 की कम फॉरवर्ड वोल्टेज ड्रॉप बैटरी-संचालित उपकरणों और नवीकरणीय ऊर्जा प्रणालियों के लिए ऊर्जा दक्षता में सुधार करती है।मोबाइल उपकरणों जैसे अनुप्रयोगों में, यह प्रदर्शन का त्याग किए बिना बैटरी जीवन का विस्तार कर सकता है।अध्ययनों से पता चलता है कि 1N5817 की तरह Schottky डायोड ऊर्जा संरक्षण को बढ़ाते हैं।इसका तेज रिकवरी समय भी स्विचिंग लॉस को कम करता है, पावर सप्लाई को स्विच करने जैसे उच्च-आवृत्ति सिस्टम में लाभ।यह बेहतर प्रदर्शन, कम गर्मी उत्पादन और अधिक कॉम्पैक्ट, ऊर्जा-कुशल डिजाइन की ओर जाता है।

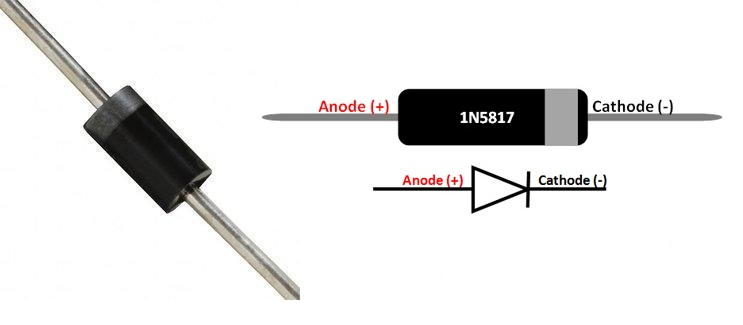

1N5817 पिन कॉन्फ़िगरेशन

1N5817 Pinout

पिन नं।	पिन नाम	विवरण
1	एनोड	वर्तमान हमेशा एनोड के माध्यम से प्रवेश करता है
2	कैथोड	वर्तमान हमेशा कैथोड के माध्यम से बाहर निकलता है

1N5817 की विशेषताएं

• न्यूनतम चालन और स्विचिंग हानि: दक्षता को बढ़ाता है और गर्मी उत्पादन को कम करता है, विश्वसनीय, लंबे समय तक चलने वाले डिवाइस संचालन को सुनिश्चित करता है।

• कम फॉरवर्ड वोल्टेज ड्रॉप (लगभग 0.4V): बिजली के अपव्यय को कम करता है, बिजली रूपांतरण और पर्यावरण के अनुकूल डिजाइनों के लिए ऊर्जा दक्षता में सुधार करता है।

• थर्मल प्रबंधन: हीट बिल्डअप को कम करता है, थर्मल तनाव को कम करता है और विस्तारित डिवाइस जीवनकाल में योगदान देता है।

• हिमस्खलन क्षमता: वोल्टेज सर्जेस का सामना करना पड़ता है, अधिक विश्वसनीयता के लिए क्षणिक स्थितियों के खिलाफ सुरक्षा प्रदान करता है।

• बहुमुखी अनुप्रयोग: मोटर वाहन, औद्योगिक और इलेक्ट्रॉनिक्स के लिए उपयुक्त, सुसंगत, कुशल प्रदर्शन की आवश्यकता होती है।

1N5817 तकनीकी विनिर्देश

प्रकार	पैरामीटर
फैक्टरी लीड टाइम	6 सप्ताह
माउन्टिंग का प्रकार	होल के माध्यम से
पिन की संख्या	2
डायोड तत्व सामग्री	सिलिकॉन
पैकेजिंग	टेप और बॉक्स (टीबी)
भाग की स्थिति	सक्रिय
समाप्ति की संख्या	2
टर्मिनल खत्म	मैट टिन (एसएन) - annealed
न्यूनतम संचालन तापमान	-85 ° C
एचटीएस कोड	8541.10.00.80
वोल्टेज - रेटेड डीसी	20 वी
वर्तमान रेटिंग	1 क
पिन काउंट	2
तत्व विन्यास	अकेला
डायोड प्रकार	schottky
पर्वत	होल के माध्यम से
पैकेज / मामला	Do-204al, do-41, अक्षीय
वज़न	4.535024g
तत्वों की संख्या	1
JESD-609 कोड	ई 3
नमी संवेदनशीलता स्तर (एमएसएल)	1 (असीमित)
ईसीसीएन कोड	Ear99
अधिकतम परिचालन तापमान	150 ° C
अतिरिक्त विशेषता	नि: शुल्क व्हीलिंग डायोड
समाई	110PF
टर्मिनल रूप	तार
आधार भाग संख्या	1N58
विचारों में भिन्नता	मानक
रफ़्तार	तेजी से पुनःप्राप्ति <= 500ns, > 200ma (IO)
वर्तमान - रिवर्स लीकेज @ वीआर	500 @ @ 20v

1N5817 डायोड के आवेदन

बिजली की आपूर्ति

बिजली की आपूर्ति प्रणालियों के भीतर, 1N5817 डायोड एक तेजी से प्रतिक्रिया समय और कम फॉरवर्ड वोल्टेज ड्रॉप का दावा करता है, समग्र दक्षता को बढ़ाता है।सुधार प्रक्रिया के दौरान बिजली के नुकसान को कम करके, यह सुनिश्चित करता है कि बिजली आपूर्ति इकाइयां लगातार और लंबे समय तक काम करती हैं।यह विशेषता उन वातावरणों में प्रासंगिक है जहां ऊर्जा दक्षता और भरोसेमंद संचालन पदार्थ, जैसे कि डेटा केंद्रों और नाजुक इलेक्ट्रॉनिक उपकरणों में निर्बाध बिजली प्रवाह की आवश्यकता होती है।

बैटरी चार्जर्स

बैटरी चार्जिंग एप्लिकेशन में, सही वोल्टेज के स्तर को संरक्षित करना बैटरी जीवन को अधिकतम करने और सुरक्षा सुनिश्चित करने के लिए अच्छा है।1N5817 डायोड रिवर्स वर्तमान प्रवाह को रोकने में उत्कृष्टता प्राप्त करता है, जो बैटरी को अनजाने में चार्जर में वापस जाने से बचाता है।यह फ़ंक्शन अक्षय ऊर्जा सेटअप में मूल्यवान है, जहां फोटोवोल्टिक पैनलों के एकीकरण से इष्टतम दक्षता और सुरक्षा के बीच संतुलन की आवश्यकता होती है।

परिपथ गुणक

1N5817 सर्किट गुणक में महत्वपूर्ण है, जहां वोल्टेज में उतार -चढ़ाव का तुरंत जवाब देने की इसकी क्षमता कम इनपुट स्रोतों से उच्च वोल्टेज की पीढ़ी को सक्षम बनाती है।इस डोमेन में इसका सुसंगत प्रदर्शन इसे आरएफ एम्पलीफायरों और सिग्नल रूपांतरण प्रौद्योगिकियों में एक पसंदीदा घटक के रूप में रखता है, जहां वोल्टेज परिवर्तनों की सटीक और तेजी से हैंडलिंग दोनों की आवश्यकता होती है।

1N5817 डायोड के बराबर

• 1N5818

• 1N5819

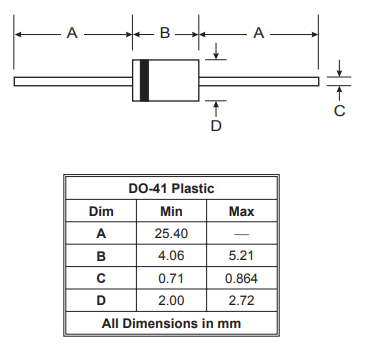

1N5817 शारीरिक आयाम

1N5817 Dimensions

1N5817 के लिए पैकेज

पैरामीटर	विवरण
इंस्टॉलेशन तरीका	होल के माध्यम से
पिन काउंट	2
कैप्सूलीकरण	Do-41

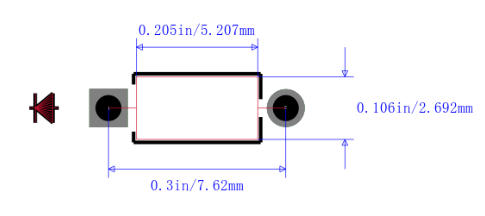

पैकेज पैरामीटर

1N5817 Package

1N5817 पैकेज

डाटशीट पीडीएफ

हमारे बारे में

ALLELCO LIMITED

Allelco एक अंतरराष्ट्रीय स्तर पर प्रसिद्ध वन-स्टॉप है हाइब्रिड इलेक्ट्रॉनिक घटकों की प्रोक्योरमेंट सर्विस वितरक, वैश्विक इलेक्ट्रॉनिक विनिर्माण और वितरण उद्योगों के लिए व्यापक घटक खरीद और आपूर्ति श्रृंखला सेवाएं प्रदान करने के लिए प्रतिबद्ध है, जिसमें वैश्विक शीर्ष 500 ओईएम कारखानों और स्वतंत्र दलालों सहित।
और पढो

त्वरित पूछताछ

कृपया एक जांच भेजें, हम तुरंत जवाब देंगे।

मात्रा

भाग संख्या
संपर्क नाम
कंपनी का नाम
ईमेल पता
टेलीफ़ोन
टिप्पणियाँ

अक्सर पूछे जाने वाले प्रश्नों [FAQ]

1। एक शोट्की डायोड किस भूमिका में काम करता है?

शोटकी डायोड उच्च-आवृत्ति सुधार में महत्वपूर्ण हैं, कई उन्नत तकनीकी अनुप्रयोगों में योगदान करते हैं।उनके विशिष्ट डिजाइन त्वरित इलेक्ट्रॉन आंदोलन की सुविधा प्रदान करते हैं, जिसके परिणामस्वरूप एक कम वोल्टेज ड्रॉप और उल्लेखनीय स्विचिंग गति होती है।दक्षता का यह स्तर बिजली की आपूर्ति सर्किट में लाभप्रद साबित होता है, जहां तेजी से और भरोसेमंद प्रदर्शन की मांग।इसके अलावा, Schottky डायोड रिवर्स धाराओं को अवरुद्ध करके सर्किटरी के लिए सुरक्षात्मक सुविधाएँ प्रदान करते हैं, जिससे परस्पर जुड़े उपकरणों के स्थायित्व और स्थिरता को बढ़ावा मिलता है।

2। 1N5819 1N5817 से कैसे संबंधित है?

1N5819 और 1N5817 डायोड विनिर्देशों की एक समान नींव पर बनाए गए हैं, जो विभिन्न परिदृश्यों में उनकी विनिमेयता के लिए अनुमति देते हैं।दोनों डायोड कम वोल्टेज अनुप्रयोगों को पूरा करते हैं;हालांकि, 1N5819 अपने समकक्ष, 1N5817 की तुलना में थोड़ा अधिक वोल्टेज और वर्तमान रेटिंग का प्रबंधन करने की क्षमता का दावा करता है।यह लचीलापन फायदेमंद साबित होता है जो अपने सर्किट डिजाइनों में अनुकूलनशीलता की इच्छा रखते हैं, क्योंकि घटक मांगों में उतार -चढ़ाव अक्सर उनकी परियोजनाओं के कार्यान्वयन चरणों के दौरान हो सकता है।अधिकतम रिवर्स वोल्टेज और फॉरवर्ड करंट जैसे बारीकियों को पहचानने से, चिकित्सक विशिष्ट अनुप्रयोग आवश्यकताओं के अनुरूप प्रदर्शन को अनुकूलित करने के उद्देश्य से रणनीतिक निर्णय ले सकते हैं।

3। 1N4007 को एक शोट्की डायोड माना जाता है?

1N4007 एक शोट्की डायोड की श्रेणी में नहीं आता है;बल्कि, यह कम-आवृत्ति सुधार के लिए इंजीनियर एक मानक डायोड के रूप में विशेषता है।Schottky डायोड के विपरीत, 1N4007 कम स्विचिंग गति पर कार्य करता है और अधिक से अधिक फॉरवर्ड वोल्टेज ड्रॉप प्रदर्शित करता है।यह भेदभाव उन अनुप्रयोगों में महत्व रखता है जहां दक्षता और त्वरित प्रतिक्रिया समय महत्वपूर्ण हैं।Schottky डायोड संदर्भों में उत्कृष्टता प्राप्त करते हैं जो स्विफ्ट स्विचिंग क्षमताओं की मांग करते हैं, उन्हें उच्च-आवृत्ति कार्यान्वयन के लिए अधिक फिटिंग विकल्प प्रदान करते हैं।इसलिए, प्रभावी इलेक्ट्रॉनिक सर्किट के निर्माण के लिए डायोड प्रकारों के बीच अंतर में अंतर्दृष्टि प्राप्त करना, यह सुनिश्चित करना कि चिकित्सक अपनी विशिष्ट परिचालन आवश्यकताओं के साथ गठबंधन किए गए घटकों का चयन करते हैं।
