2N2219 एनपीएन ट्रांजिस्टर: विनिर्देश, अनुप्रयोग और डेटशीट

यह गहराई से गाइड 2N2219 एनपीएन ट्रांजिस्टर के विवरण की पड़ताल करता है, जो प्रवर्धन और स्विचिंग कार्यों में अपने स्थायित्व और अनुकूलनशीलता के लिए मनाया जाने वाला एक प्रमुख छोटा-सिग्नल ट्रांजिस्टर है।इसकी विशिष्ट संरचना की जांच करके, दो एन-टाइप सामग्रियों के बीच एक पी-प्रकार की परत सैंडविच की विशेषता है, यह लेख दर्शाता है कि कैसे 2N2219 दक्षता के साथ कमजोर संकेतों को बढ़ाता है, कई तकनीकी नवाचारों के लिए ग्राउंडवर्क बिछाता है।हम इसके ऑपरेटिंग सिद्धांतों, थर्मल विशेषताओं, अनुप्रयोगों और सर्किट डिजाइन तकनीकों को तोड़ देंगे।

सूची

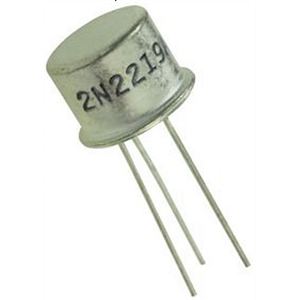

2N2219 एनपीएन ट्रांजिस्टर का अवलोकन

2N2219 एनपीएन ट्रांजिस्टर एक विश्वसनीय और बहुमुखी छोटे-सिग्नल ट्रांजिस्टर है जिसका उपयोग प्रवर्धन और स्विचिंग अनुप्रयोगों के लिए व्यापक रूप से उपयोग किया जाता है।अपने टिकाऊ धातु कनस्तर डिजाइन के लिए जाना जाता है, यह प्लास्टिक-कैद विकल्पों की तुलना में बेहतर गर्मी अपव्यय प्रदान करता है, जिससे यह थोड़ा अधिक वोल्टेज और बिजली के स्तर पर संचालित हो सके।यह सर्किट में एक लोकप्रिय विकल्प बनाता है जो दक्षता और मजबूती दोनों की मांग करता है।ऑपरेशन में, ट्रांजिस्टर के कलेक्टर और एमिटर को रिवर्स-बायस्ड किया जाता है जब तक कि एक छोटा वोल्टेज उसके आधार पर लागू नहीं होता है।यह डिवाइस को एक फॉरवर्ड-बायस्ड स्थिति में बदल देता है, जिससे कलेक्टर और एमिटर के बीच प्रवाह को प्रवाहित किया जाता है।आधार वर्तमान को ध्यान से विनियमित करके, आदर्श रूप से 5MA से नीचे, 2N2219 सिग्नल को प्रभावी ढंग से बढ़ा सकता है या अपनी संतृप्त स्थिति में 800MA तक की वर्तमान क्षमता के साथ स्विचिंग कार्यों को संभाल सकता है।जब आधार वर्तमान को हटा दिया जाता है, तो ट्रांजिस्टर अपनी कट-ऑफ स्थिति में लौटता है, जिससे यह सर्किट के लिए अच्छी तरह से अनुकूल हो जाता है, जिसमें तेजी से/बंद संक्रमण की आवश्यकता होती है।2N2219 की धातु आवरण न केवल इसकी स्थायित्व को बढ़ाता है, बल्कि थर्मल प्रबंधन में भी सुधार करता है, जिससे घटक को ओवरहीटिंग के बिना उच्च शक्ति को संभालने में सक्षम बनाया जाता है।अधिक मांग वाले अनुप्रयोगों के लिए, हीट सिंक जोड़ना या एयरफ्लो बढ़ना अत्यधिक हीटिंग को रोक सकता है और लगातार प्रदर्शन सुनिश्चित कर सकता है।ये विशेषताएं 2N2219 को उच्च-आवृत्ति स्विचिंग और बिजली-कुशल डिजाइनों के लिए एक विश्वसनीय विकल्प बनाती हैं।

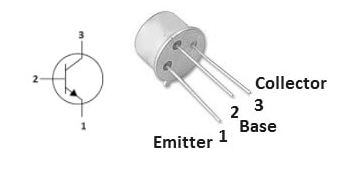

2N2219 पिन कॉन्फ़िगरेशन

पिन नं।	पिन नाम	विवरण
पिन 1	emitter	इस टर्मिनल के माध्यम से वर्तमान नालियों का प्रवाह और आम तौर पर GND से जुड़ा होता है।
पिन २	आधार	ट्रांजिस्टर को नियंत्रित करता है, ट्रांजिस्टर को बदल देता है पर या बंद।
पिन ३	एकत्र करनेवाला	वर्तमान के प्रवाह की अनुमति देता है और आम तौर पर एक से जुड़ा होता है भार।

2N2219 विनिर्देशों और विशेषताएं

फ़ीचर/स्पेसिफिकेशन	विवरण
प्रकार	छोटे संकेत एनपीएन ट्रांजिस्टर
पैकेज/मामला	से 39
तापमान रेंज आपरेट करना	-65 डिग्री सेल्सियस से 150 डिग्री सेल्सियस
पिन की संख्या	3
विचारों में भिन्नता	एनपीएन
अधिकतम कलेक्टर वर्तमान	800 मा
संक्रमण आवृत्ति	250 मेगाहर्ट्ज
एमिटर-टू-बेस वोल्टेज (VEB)	5 वी
न्यूनतम डीसी वर्तमान लाभ (एचएफई)	30
माउंट प्रकार	होल के माध्यम से
अधिकतम शक्ति अपव्यय	800 मेगावाट
कलेक्टर-टू-एमिटर ब्रेकडाउन वोल्टेज	30 वी
कलेक्टर-टू-एमिटर संतृप्ति वोल्टेज	1.6 वी
कलेक्टर-से-बेस वोल्टेज	60 वी
टर्न-ऑन टाइम	40 एनएस
टर्न-ऑफ समय	250 एनएस

2N2219 समकक्ष और विकल्प

समकक्ष

• 2N5551

• NTE123

• 2N2218

• 2N3109

• 2N4403

• 2N3107

वैकल्पिक

• BC636

• BC549

• BC639

• 2N2369

• BC547

• 2N3055

• 2N3906

• 2N3904

• 2N5551

• 2SC5200

एक एनआईसीडी बैटरी चार्जर सर्किट का क्राफ्टिंग

सर्किट डिजाइन का प्राथमिक लक्ष्य लगभग 74mA के स्थिर वर्तमान की आपूर्ति करके 12V NICD बैटरी को फिर से जीवंत करना है।यह स्थिर वर्तमान बैटरी को ओवरचार्जिंग के बिना कुशलता से चार्ज सुनिश्चित करता है, क्योंकि बैटरी पूरी क्षमता तक पहुंचने के बाद सर्किट को स्वचालित रूप से रुकने के लिए डिज़ाइन किया गया है।डिज़ाइन एक कम आंतरिक प्रतिरोध को प्राथमिकता देता है, जो गर्मी उत्पादन को कम करता है और सूक्ष्मता से अपने आंतरिक रसायन विज्ञान पर तनाव को कम करके बैटरी के जीवनकाल का विस्तार करता है।सर्किट के प्रमुख घटकों में एक 2N2219 ट्रांजिस्टर, एक 5.6V ज़ेनर डायोड और 12V NICD बैटरी शामिल हैं।ट्रांजिस्टर एक स्विचिंग और एम्पलीफाइंग डिवाइस के रूप में एक दोहरी भूमिका निभाता है, जो एक सुसंगत 74MA बनाए रखने के लिए करंट को विनियमित करता है।इसके साथ ही, ज़ेनर डायोड ट्रांजिस्टर के एमिटर के पार वोल्टेज को स्थिर करता है, यह सुनिश्चित करता है कि चार्जिंग के दौरान वोल्टेज में उतार -चढ़ाव कम से कम हो।ये उपाय बैटरी को नुकसान से बचाते हुए चार्जिंग प्रक्रिया की विश्वसनीयता को बढ़ाते हैं।

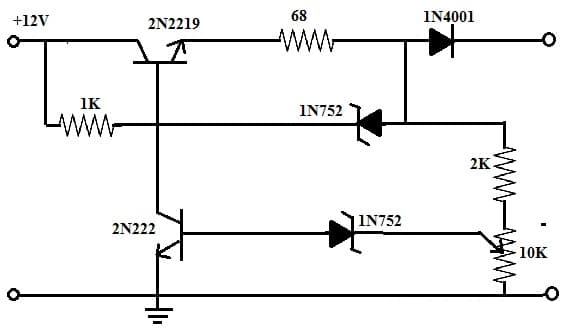

निकड बैटरी चार्जर सर्किट

2N2219 ट्रांजिस्टर सर्किट में वर्तमान स्थिरता प्राप्त करने के लिए अभिन्न है।यह एक गेटकीपर के रूप में कार्य करता है, जो बैटरी में वर्तमान प्रवाह की सही मात्रा को सुनिश्चित करता है।उचित विनियमन के बिना, अत्यधिक वर्तमान में ओवरहीटिंग हो सकती है, एक घटना जिसे थर्मल रनवे के रूप में जाना जाता है।यह स्थिति सर्किट और बैटरी दोनों को गंभीर रूप से नुकसान पहुंचा सकती है।2N2219 का सावधानीपूर्वक चयन करके, सर्किट इन जोखिमों को कम करता है, सुरक्षित और कुशल संचालन सुनिश्चित करता है।एक 5.6V ज़ेनर डायोड का समावेश इस डिजाइन को और पूरक करता है।यह डायोड ट्रांजिस्टर में वोल्टेज फीडिंग को स्थिर करता है, जो चार्जिंग प्रक्रिया को प्रभावित करने से मामूली वोल्टेज में उतार -चढ़ाव को रोकता है।यह अनुकूलन चार्जर को बैटरी डिजाइन में मामूली बदलाव, दक्षता को अधिकतम करने और बैटरी स्वास्थ्य का विस्तार करने में सक्षम बनाता है।अतिरिक्त घटकों जैसे प्रतिरोधों और कैपेसिटर को अक्सर सर्किट में एकीकृत किया जाता है।प्रतिरोधों का उपयोग अत्यधिक वर्तमान को सीमित करने के लिए किया जाता है, सर्किट को अधिभार से बचाने के लिए।इस बीच, कैपेसिटर क्षणिक वोल्टेज स्पाइक्स को प्रबंधित करने में मदद करते हैं, जो बिजली की वृद्धि या लोड में अचानक परिवर्तन के दौरान हो सकता है।इन तत्वों को ठीक करने के लिए न केवल बैटरी के लिए सुरक्षा की एक अतिरिक्त परत प्रदान करता है, बल्कि चार्जर के स्थायित्व को भी बढ़ाता है।

2N2219 एनपीएन ट्रांजिस्टर के गुण

प्रवर्धन में बहुमुखी प्रतिभा

2N2219 ट्रांजिस्टर विद्युत धाराओं को बढ़ाने में अपनी भूमिका के लिए अत्यधिक मूल्यवान है, जिससे यह स्विचिंग और एम्पलीफायर सर्किट में समान रूप से एक घटक है।इसका ऑपरेशन एक फॉरवर्ड-बायस्ड बेस-एमिटर जंक्शन पर टिका है, जहां बेस को एमिटर के सापेक्ष सकारात्मक रूप से चार्ज किया जाना चाहिए।यह कॉन्फ़िगरेशन वर्तमान प्रवाह के लिए एक नियंत्रित मार्ग बनाता है, जो कुशल प्रवर्धन को सक्षम करता है।बेस करंट में हेरफेर करके, आप प्रवर्धित आउटपुट पर सटीक नियंत्रण प्राप्त कर सकते हैं, जिससे यह ट्रांजिस्टर इलेक्ट्रॉनिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, ऑडियो प्रवर्धन से सिग्नल प्रोसेसिंग तक।

उच्च इनपुट प्रतिबाधा और संकेत अखंडता

2N2219 की स्टैंडआउट विशेषताओं में से एक इसका उच्च इनपुट प्रतिबाधा है, जो एक सर्किट में पूर्ववर्ती चरण से खींची गई वर्तमान की मात्रा को कम करता है।यह विशेषता यह सुनिश्चित करती है कि मूल संकेत प्रवर्धन प्रक्रिया के दौरान इसकी गुणवत्ता को संरक्षित करते हुए, अनजाने में रहता है।यह 2N2219 को संवेदनशील सर्किटों में प्रभावी बनाता है, जैसे कि ऑडियो सिस्टम या माप उपकरण।सिग्नल शुद्धता के साथ बिजली दक्षता को संतुलित करने के लिए ट्रांजिस्टर की क्षमता वाणिज्यिक और प्रयोगात्मक इलेक्ट्रॉनिक दोनों डिजाइनों में व्यापक उपयोग का एक महत्वपूर्ण कारण है।

तेजी से स्विचिंग क्षमता

2N2219 अनुप्रयोगों को स्विच करने में समान रूप से निपुण है, जहां यह इनपुट स्थितियों में परिवर्तन के जवाब में एक तेजी से ऑन/ऑफ डिवाइस के रूप में कार्य करता है।इसकी त्वरित प्रतिक्रिया समय इसे लगभग तुरंत राज्यों के बीच संक्रमण करने की अनुमति देता है, जिससे यह सर्किट के लिए आदर्श बन जाता है, जिसमें सटीक समय की आवश्यकता होती है, जैसे कि पल्स जनरेशन, डिजिटल लॉजिक गेट्स और मोटर कंट्रोल सिस्टम।इसके अलावा, स्विचिंग में इसकी दक्षता ऊर्जा को संरक्षित करने और गर्मी अपव्यय को कम करने में मदद करती है, जो आधुनिक, बिजली-संवेदनशील इलेक्ट्रॉनिक सिस्टम में आवश्यक कारक हैं।गति और दक्षता का यह संयोजन 2N2219 को अत्याधुनिक तकनीक को डिजाइन करने के लिए एक विश्वसनीय विकल्प बनाता है।

रचनात्मक सर्किट डिजाइन के लिए उल्टा आउटपुट

2N2219 की एक पेचीदा विशेषता पूरी तरह से सक्रिय होने पर एक उल्टे आउटपुट का उत्पादन करने की क्षमता है।इसका मतलब यह है कि कलेक्टर (आउटपुट) पर वोल्टेज बेस (इनपुट) से अलग है, जो अभिनव सर्किट कॉन्फ़िगरेशन के लिए अनुमति देता है।इस उलटा संपत्ति को तार्किक नकारात्मकता की आवश्यकता वाले अनुप्रयोगों में लीवरेज किया जा सकता है, जैसे कि डिजिटल सर्किट में गेट्स नहीं, या जटिल, बहुक्रियाशील डिजाइन बनाने के लिए अन्य घटकों के साथ संयोजन में।

माइक्रोकंट्रोलर्स के साथ 2N2219 ट्रांजिस्टर को एकीकृत करना

2N2219 ट्रांजिस्टर माइक्रोकंट्रोलर अनुप्रयोगों में एक कुशल स्विच के रूप में कार्य करता है, जो कम-शक्ति डिजिटल संकेतों का उपयोग करके उच्च बिजली उपकरणों के प्रबंधन की सुविधा देता है।कलेक्टर लोड के माध्यम से बिजली की आपूर्ति से जुड़ता है, जबकि एमिटर जमीन तक पहुंचता है।एक माइक्रोकंट्रोलर पिन वर्तमान के प्रबंधन के लिए एक अवरोधक के माध्यम से आधार के लिए लिंक करता है और संभावित ओवरक्रैक मुद्दों से ट्रांजिस्टर को सुरक्षित रखता है।उपयुक्त आधार रोकनेवाला की गणना माइक्रोकंट्रोलर के आउटपुट वोल्टेज, बेस-एमिटर वोल्टेज ड्रॉप और इच्छित आधार वर्तमान की एक जटिल समझ की मांग करता है।यह सेटअप उन परिदृश्यों में पनपता है जहां माइक्रोकंट्रोलर रिले या मोटर्स जैसे इलेक्ट्रोमैकेनिकल घटकों को नियंत्रित करते हैं, जो दक्षता और निर्भरता के लिए सम्मानित एक प्रक्रिया को दर्शाते हैं।

अवरोधक मूल्यों की गणना

रोकनेवाला मूल्यों की पसंद ट्रांजिस्टर के कार्यात्मक प्रदर्शन को प्रभावित करती है।माइक्रोकंट्रोलर के आउटपुट वोल्टेज को ध्यान में रखते हुए और बेस-एमिटर वोल्टेज ड्रॉप द्वारा इसे कम करके शुरू करें, आमतौर पर 2N2219 के लिए 0.7 वोल्ट के लिए समीपवर्ती।रोकनेवाला मूल्य निर्धारित करने के लिए लक्षित आधार वर्तमान द्वारा विभाजित करें।आप आधार वर्तमान (ib) के लिए निम्न सूत्र का उपयोग कर सकते हैं:

ट्रांजिस्टर विनियमन कोड

माइक्रोकंट्रोलर परियोजनाओं से कोड स्निपेट्स 2N2219 को प्रभावी ढंग से विनियमित करने की व्यावहारिक समझ प्रदान करते हैं।उदाहरण के लिए, AVR माइक्रोकंट्रोलर में, अक्सर नामित पिन को टॉगल करते हैं।एक पिन उच्च को निर्धारित करना आधार के माध्यम से वर्तमान की शुरुआत करता है, ट्रांजिस्टर को सक्रिय करता है, जबकि यह कम स्टॉप बेस करंट को सेट करता है, जिससे ट्रांजिस्टर को निष्क्रिय कर दिया जाता है।अच्छी तरह से तैयार किए गए कोड के माध्यम से उच्च-शक्ति वाले उपकरणों का यह सटीक हेरफेर माइक्रोकंट्रोलर-संचालित अनुप्रयोगों के लचीलेपन और परिवर्तनकारी क्षमता को दर्शाता है।

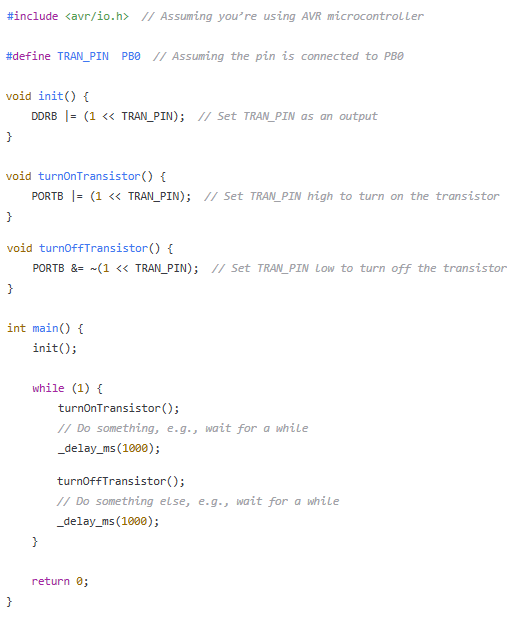

उदाहरण कोड

2N2219 एनपीएन ट्रांजिस्टर के लाभ

तेजी से स्विचिंग और उच्च गति प्रदर्शन

2N2219 ट्रांजिस्टर के स्टैंडआउट गुणों में से एक इसकी असाधारण इलेक्ट्रॉन गतिशीलता है, जो पीएनपी ट्रांजिस्टर की तुलना में तेजी से स्विचिंग को सक्षम बनाता है।यह विशेषता उच्च-आवृत्ति अनुप्रयोगों में मूल्यवान है, जैसे सिग्नल प्रवर्धन और गतिशील स्विचिंग सर्किट।उदाहरण के लिए, संचार प्रणालियों में, रैपिड सिग्नल प्रोसेसिंग डेटा ट्रांसमिशन की गुणवत्ता और दक्षता को बढ़ा सकती है।इसी तरह, औद्योगिक स्वचालन में, 2N2219 जैसे तेजी से स्विचिंग ट्रांजिस्टर उच्च-प्रदर्शन मशीनरी के लिए आवश्यक सटीकता और गति को बनाए रखने में मदद करते हैं।

नकारात्मक-जमीन प्रणालियों के साथ आसान एकीकरण

2N2219 की NPN संरचना को नकारात्मक-जमीन प्रणालियों के साथ कुशलता से काम करने के लिए डिज़ाइन किया गया है, जो आमतौर पर इलेक्ट्रॉनिक उपकरणों के विशाल बहुमत में पाए जाते हैं।यह अंतर्निहित संगतता सर्किट डिजाइन को सरल बनाती है, क्योंकि यह चिकनी संचालन सुनिश्चित करने के लिए अतिरिक्त घटकों या जटिल कॉन्फ़िगरेशन की आवश्यकता को कम करता है।सरलीकृत एकीकरण न केवल डिजाइन प्रक्रिया को गति देता है, बल्कि समग्र प्रणाली विश्वसनीयता में भी सुधार करता है।विफलता के संभावित बिंदुओं को कम करके, 2N2219 अधिक स्थिर और टिकाऊ इलेक्ट्रॉनिक सिस्टम में योगदान देता है, जिसका उपयोग ऑटोमोटिव इलेक्ट्रॉनिक्स से लेकर उपकरणों तक के अनुप्रयोगों में किया जाता है जो प्राथमिकताएं विश्वसनीयता और दीर्घायु हैं।

प्रभावी वोल्टेज हैंडलिंग और ऊर्जा दक्षता

2N2219 का एक और लाभ उच्च वोल्टेज को प्रभावी ढंग से प्रबंधित करने की इसकी क्षमता है।यह उच्च-शक्ति अनुप्रयोगों के लिए एक विश्वसनीय विकल्प बनाता है, जहां घटक अक्सर ओवरहीटिंग या प्रदर्शन में गिरावट के जोखिम का सामना करते हैं।2N2219 को मांग की शर्तों के तहत भी कुशलता से संचालित करने के लिए डिज़ाइन किया गया है, थर्मल भगोड़ा या घटक विफलता के खतरे के बिना लगातार प्रदर्शन प्रदान करता है।ट्रांजिस्टर की कम वर्तमान खपत ऊर्जा संरक्षण का समर्थन करती है, जिससे यह ऊर्जा-कुशल डिजाइनों के लिए आदर्श है।अक्षय ऊर्जा प्रणालियों या बैटरी-संचालित उपकरणों जैसे अनुप्रयोगों में, जहां ऊर्जा दक्षता और स्थायी प्रदर्शन महान हैं, 2N2219 बिजली से निपटने और न्यूनतम ऊर्जा उपयोग का एक उत्कृष्ट संतुलन प्रदान करता है।

हल्के प्रवर्धन के लिए महान

2N2219 हल्के प्रवर्धन कार्यों के लिए अच्छी तरह से अनुकूल है, अक्सर दक्षता और सिग्नल अखंडता के संदर्भ में 2N2222 जैसे अन्य लोकप्रिय एनपीएन ट्रांजिस्टर से बेहतर प्रदर्शन करता है।इसका डिज़ाइन स्वच्छ और सुसंगत सिग्नल प्रवर्धन जैसे ऑडियो उपकरण, रेडियो ट्रांसमीटर और संचार उपकरणों को सुनिश्चित करता है।उदाहरण के लिए, ऑडियो सिस्टम में, सिग्नल अखंडता को बनाए रखना विकृति के बिना उच्च गुणवत्ता वाली ध्वनि प्रदान करने के लिए महत्वपूर्ण है।इसी तरह, संचार प्रौद्योगिकियों में, स्पष्ट और निर्बाध डेटा ट्रांसमिशन के लिए विश्वसनीय सिग्नल प्रवर्धन की आवश्यकता होती है।

2N2219 एनपीएन ट्रांजिस्टर के आवेदन

स्विचिंग और सिग्नल प्रवर्धन

इसकी स्विचिंग और सिग्नल प्रवर्धन क्षमताओं के लिए मनाया जाता है, 2N2219 ट्रांजिस्टर सर्किट में एक जगह पाता है जो सटीकता और दक्षता की मांग करता है।पावर मैनेजमेंट के भीतर, यह पूरी तरह से एल ई डी को ड्राइव करता है और रिले को संचालित करता है, इसकी अनुकूलनशीलता को उजागर करता है।कई परिचालन स्थितियों के एक स्पेक्ट्रम में इसके सुसंगत प्रदर्शन की प्रशंसा करते हैं।

डार्लिंगटन जोड़ी विन्यास में वृद्धि

डार्लिंगटन जोड़ी सेटअप में उपयोग किया जाता है, 2N2219 वर्तमान को बढ़ाता है, कॉम्पैक्ट सर्किट के भीतर उच्च लाभ प्राप्त करने में अपनी भूमिका को प्रदर्शित करता है।यह विशेषता कार्यक्षमता का त्याग किए बिना अंतरिक्ष को संरक्षित करने में फायदेमंद है, समकालीन इलेक्ट्रॉनिक डिजाइन में एक प्रमुख चिंता।

ऑडियो और पावर प्रवर्धन में उत्कृष्टता

ऑडियो और पावर प्रवर्धन के क्षेत्र में, जहां स्पष्टता और शक्ति महत्वपूर्ण है, 2N2219 पनपता है।उच्च गति स्विचिंग कार्यों को निष्पादित करने में इसकी क्षमता स्विफ्ट प्रतिक्रिया समय की मांग करने वाले परिदृश्यों में इसके आकर्षण को बढ़ाती है, जो औसत और उल्लेखनीय प्रदर्शन के बीच अंतर कर सकती है।

डीसी और वीएचएफ/यूएचएफ अनुप्रयोगों में कार्यक्षमता

डीसी और वीएचएफ/यूएचएफ परिदृश्यों के भीतर, इस ट्रांजिस्टर की मजबूती इसे कठोर परिस्थितियों में भी प्रभावी ढंग से प्रदर्शन करने में सक्षम बनाती है।यह DIY किट और इलेक्ट्रॉनिक्स परियोजनाओं में एक सामान्य घटक है क्योंकि इसकी उत्कृष्ट क्षमता कम और उच्च-आवृत्ति संचालन को प्रभावी ढंग से संभालने की उत्कृष्ट क्षमता है।

डाटशीट पीडीएफ

2N2219 डेटशीट:

माइक्रोचिप सीए prop65.pdf

Microchip Reach.pdf

माइक्रोचिप ROHS.PDF

विनिर्माण परिवर्तन 23/Feb/2021.pdf
