IRF540N MOSFET के लिए एक पूर्ण गाइड

IRF540N MOSFET एक विश्वसनीय और बहुमुखी घटक है जो आमतौर पर इलेक्ट्रॉनिक सर्किट में उपयोग किया जाता है।यह उच्च वर्तमान और वोल्टेज को संभाल सकता है, जिससे यह मोटर नियंत्रण, बिजली रूपांतरण और स्विचिंग जैसे अनुप्रयोगों के लिए आदर्श है।यह लेख इसकी सुविधाओं, पिन कॉन्फ़िगरेशन, व्यावहारिक उपयोग और उदाहरण सर्किट की पड़ताल करता है ताकि आपको इसकी क्षमताओं को बेहतर ढंग से समझने में मदद मिल सके।

सूची

IRF540N MOSFET का परिचय

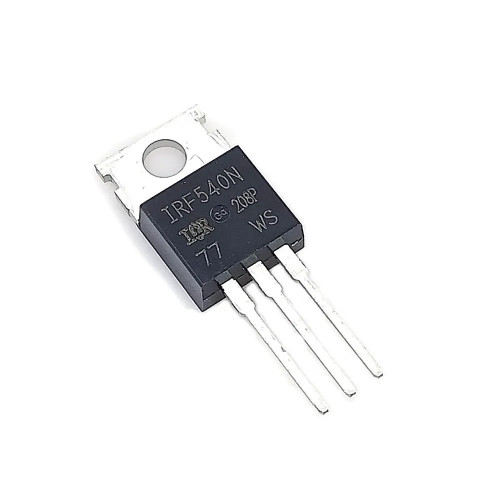

IRF540N अंतर्राष्ट्रीय रेक्टिफायर द्वारा विकसित एक उच्च दक्षता वाले HEXFET पावर MOSFET है।यह उन्नत प्रसंस्करण तकनीकों का उपयोग करके बहुत कम प्रतिरोध प्राप्त करने की अपनी क्षमता के लिए खड़ा है।यह सुविधा विभिन्न अनुप्रयोगों में स्थिर प्रदर्शन को बनाए रखते हुए इसे अधिक कुशलता से संभालने की अनुमति देती है।

इसका TO-220 पैकेज इसे वाणिज्यिक और औद्योगिक दोनों परियोजनाओं के लिए एक लोकप्रिय विकल्प बनाता है।सामर्थ्य और कम थर्मल प्रतिरोध का संयोजन इसे कई इंजीनियरों और शौकियों के लिए एक विश्वसनीय समाधान बनाता है।

यह MOSFET बहुमुखी है, अनुप्रयोगों में विश्वसनीय प्रदर्शन की पेशकश करता है जिसमें स्विचिंग वोल्टेज और वर्तमान की आवश्यकता होती है।इसके सीधे डिजाइन में तीन मुख्य टर्मिनल हैं- सोर्स, ड्रेन और गेट।जब गेट टर्मिनल पर एक सिग्नल लागू किया जाता है, तो यह वांछित ऑपरेशन को सक्षम करते हुए नाली और गेट के बीच कनेक्शन को सक्रिय करता है।इन टर्मिनलों का उचित संबंध डिवाइस के लिए कार्य करने के लिए आवश्यक है;अन्यथा, यह अप्रत्याशित परिणामों को जन्म दे सकता है।

IRF540N की सादगी और अनुकूलनशीलता इसे इलेक्ट्रॉनिक उपयोगों की एक विस्तृत श्रृंखला के लिए एक उत्कृष्ट विकल्प बनाती है, चाहे वह बुनियादी सर्किट या अधिक उन्नत प्रणालियों में हो।

IRF540N MOSFET का पिन कॉन्फ़िगरेशन

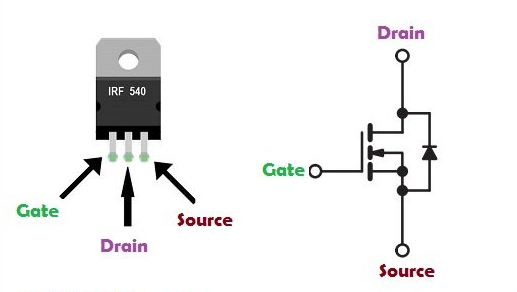

IRF540N MOSFET में एक पिन कॉन्फ़िगरेशन होता है जिसमें तीन पिन होते हैं, जिनमें से प्रत्येक एक अलग फ़ंक्शन की सेवा करता है।नीचे दिया गया आरेख इस MOSFET IC के प्रतीक और पिन कॉन्फ़िगरेशन को दिखाता है।

पिन कॉन्फ़िगरेशन:

• पिन 1 (स्रोत): स्रोत टर्मिनल के माध्यम से वर्तमान को प्रवाहित करने की अनुमति देता है।

• पिन 2 (गेट): MOSFET के पूर्वाग्रह को नियंत्रित करता है।

• पिन 3 (नाली): नाली टर्मिनल के माध्यम से वर्तमान के प्रवाह को सुविधाजनक बनाता है।

IRF540N MOSFET की प्रमुख विशेषताएं और विनिर्देश

पैरामीटर	कीमत
प्रकार	छोटे संकेत क्षमता के साथ एन-चैनल MOSFET
पीक सर्ज/हिमस्खलन वर्तमान प्रतिरोध	पूरी तरह से प्रतिरोधी
निरंतर नाली वर्तमान (आईडी)	25 डिग्री सेल्सियस पर 33 ए
परिचालन तापमान	175 डिग्री सेल्सियस तक
स्पंदित नाली वर्तमान	110A
स्विच करने की क्षमता	बहुत तेज
गेट थ्रेशोल्ड वोल्टेज (वीजीएस)	न्यूनतम: 2V, अधिकतम: 4V
तकनीकी	उन्नत और परिष्कृत
पैकेट	को-220
गेट से स्रोत तक वोल्टेज (वीजी)	± 20 वी
अनुकूलता	Arduino बोर्डों के लिए उपयुक्त
नाली से स्रोत तक वोल्टेज (VDS)	100V
प्रतिरोध	बहुत कम
टर्न-ऑन टाइम	35NS
टर्न-ऑफ समय	35NS

IRF540N MOSFET के समकक्ष

• IRFZ44

• RFP30N06

• IRF3205

• 2N3055

सर्किट आरेख और IRF540N MOSFET का उपयोग

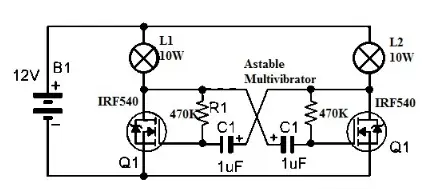

नीचे दिए गए सर्किट आरेख IRF540N MOSFET का उपयोग करके निर्मित एक साधारण दो-लैंप फ्लैशर सर्किट को दिखाता है।यह डिज़ाइन एक एस्टेबल मल्टीविब्रेटर को शामिल करता है, जो इसे उच्च-शक्ति लैंप फ्लैशर अनुप्रयोगों के लिए अच्छी तरह से अनुकूल बनाता है।

इस सर्किट को इकट्ठा करने के लिए आवश्यक घटक हैं:

• दो 470K प्रतिरोध

• दो IRF540N MOSFETS

• एक 12V बैटरी

• दो 10W लैंप

• दो 1UF कैपेसिटर

यह सर्किट सीधा है, विशेष रूप से चमकती प्रकाश डिस्प्ले बनाने के लिए।यह आमतौर पर एलईडी डिस्प्ले के लिए उपयोग किया जाता है, लेकिन उच्च वाटेज लैंप या प्रकाश बल्बों के लिए भी अनुकूलित किया जा सकता है, जो अतिरिक्त चुनौतियों को प्रस्तुत कर सकता है।

इस सेटअप को पावर करने के लिए, 12V बैटरी का उपयोग किया जाता है।यदि लोड का समर्थन करने के लिए उच्च वर्तमान प्रवाह की आवश्यकता होती है, तो दो IRF540N MOSFETs सर्किट में जोड़े जाते हैं।इस व्यवस्था के साथ, सर्किट 10 ए या 100 वाट के लैंप को संभाल सकता है।लगातार चमकती के लिए, प्रतिरोधों और कैपेसिटर को एक ही मूल्यों पर सेट किया जाता है, R1 के बराबर R2 और C1 के बराबर C2 के बराबर, दोनों लैंप एक साथ फ्लैश सुनिश्चित करते हैं।

IRF540N MOSFET का उपयोग करने के लाभ

बड़े सुरक्षित परिचालन क्षेत्र

IRF540N MOSFET एक प्लानर सेल संरचना के साथ बनाया गया है, जो एक व्यापक सुरक्षित ऑपरेटिंग क्षेत्र प्रदान करता है।इसका मतलब यह है कि यह डिवाइस को नुकसान पहुंचाने के बिना उच्च शक्ति के स्तर को मज़बूती से संभाल सकता है, जिससे आपको मांग की शर्तों के तहत इसके प्रदर्शन में विश्वास हो सकता है।

उच्च वर्तमान क्षमता

वर्तमान के 195a तक ले जाने की क्षमता के साथ, IRF540N MOSFET उन अनुप्रयोगों के लिए अच्छी तरह से अनुकूल है, जिनके लिए बड़ी मात्रा में वर्तमान को संभालने की आवश्यकता होती है।यह सुविधा इसे उच्च शक्ति वाले सर्किट और सिस्टम के लिए एक भरोसेमंद विकल्प बनाती है।

मानकों का पालन

IRF540N JEDEC मानकों को पूरा करता है, लगातार गुणवत्ता और प्रदर्शन सुनिश्चित करता है।यह विभिन्न उद्योगों और परियोजनाओं में पेशेवर उपयोग के लिए एक विश्वसनीय घटक बनाता है।

उद्योग-मानक पैकेज

इसका थ्रू-होल टू -220 पैकेज व्यापक रूप से स्वीकृत उद्योग मानकों का अनुसरण करता है।यह मौजूदा डिजाइनों में आसान एकीकरण के लिए अनुमति देता है और कई सर्किट कॉन्फ़िगरेशन के साथ संगतता सुनिश्चित करता है।

व्यापक उपलब्धता

IRF540N वितरण के लिए अनुकूलित है, जो इसे विभिन्न आपूर्तिकर्ताओं के माध्यम से आसानी से उपलब्ध कराता है।इसकी पहुंच का मतलब है कि आप आसानी से अपनी परियोजनाओं के लिए बिना किसी देरी के स्रोत कर सकते हैं।

स्विचिंग एप्लिकेशन के लिए अनुकूलित

उन्नत सिलिकॉन प्रौद्योगिकी के साथ डिज़ाइन किया गया, IRF540N 100 kHz से नीचे संचालित अनुप्रयोगों को स्विच करने में असाधारण रूप से अच्छा प्रदर्शन करता है।यह सर्किट के लिए एक बढ़िया विकल्प बनाता है जिसे तेज और कुशल स्विचिंग प्रदर्शन की आवश्यकता होती है।

IRF540N MOSFET के व्यावहारिक अनुप्रयोग

उच्च-वर्तमान भार ड्राइविंग

IRF540N MOSFET 23A तक लोड कर सकता है, जिससे यह उन उपकरणों को पावर करने के लिए उपयुक्त बनाता है जिनके लिए उच्च वर्तमान की आवश्यकता होती है।इस तरह के भार को संभालने में इसकी विश्वसनीयता लगातार संचालन सुनिश्चित करती है।

माइक्रोकंट्रोलर और arduino के साथ एकीकरण

इस MOSFET को अक्सर लॉजिक-लेवल स्विचिंग के लिए माइक्रोकंट्रोलर और Arduino बोर्डों के साथ जोड़ा जाता है।यह नियंत्रण सर्किट और उच्च-शक्ति उपकरणों के बीच सहज संचार को सक्षम करता है।

मोटर गति नियंत्रण और प्रकाश डिमिंग

IRF540N मोटर स्पीड कंट्रोल और लाइट डिमिंग जैसे अनुप्रयोगों के लिए आदर्श है।इसकी कुशल स्विचिंग क्षमताएं चिकनी समायोजन और सटीक नियंत्रण के लिए अनुमति देती हैं।

स्विचिंग अनुप्रयोग

तर्क-स्तरीय उपकरणों के माध्यम से अधिकतम वर्तमान को संभालने की अपनी क्षमता के लिए धन्यवाद, IRF540N विभिन्न स्विचिंग अनुप्रयोगों के लिए सरल सर्किट से लेकर जटिल प्रणालियों तक एक आदर्श स्विचिंग अनुप्रयोगों के लिए एक आदर्श फिट है।

उच्च-शक्ति युक्ति स्विचिंग

यह MOSFET उच्च शक्ति वाले उपकरणों को प्रभावी ढंग से स्विच करने के लिए डिज़ाइन किया गया है।भारी भार का प्रबंधन करते समय इसका मजबूत निर्माण विश्वसनीयता सुनिश्चित करता है।

एलईडी फ्लैशर्स और डिमर्स

यह आमतौर पर एलईडी फ्लैशर्स और डिमर्स के लिए सर्किट में उपयोग किया जाता है, जो प्रकाश अनुप्रयोगों में कुशल और सुसंगत संचालन प्रदान करता है।

इनवर्टर और कन्वर्टर्स

IRF540N इन्वर्टर और कनवर्टर सर्किट में अच्छा प्रदर्शन करता है, ऐसे सिस्टम में कुशल बिजली रूपांतरण और स्थिर प्रदर्शन में योगदान देता है।

यह MOSFET IC उच्च-शक्ति वाले डीसी स्विचिंग अनुप्रयोगों के लिए अच्छी तरह से अनुकूल है, जिसमें उच्च-वर्तमान एसएमपी, कॉम्पैक्ट फेराइट या आयरन कोर, पावर एम्पलीफायरों, हिरन और बूस्ट कन्वर्टर्स और रोबोटिक्स के साथ इन्वर्टर सर्किट शामिल हैं।

IRF540N MOSFET के लिए उदाहरण सर्किट अनुप्रयोग

मोटर नियंत्रण

जब मोटर नियंत्रण की बात आती है, तो IRF540N MOSFET एक उत्कृष्ट विकल्प है।मोटर्स को अक्सर एक पावर डिवाइस की आवश्यकता होती है जो उच्च धाराओं को संभाल सकता है, वोल्टेज की मांगों का सामना कर सकता है, और तेजी से स्विचिंग गति पर काम कर सकता है।यह MOSFET इन सभी जरूरतों को पूरा करता है, जिससे यह विभिन्न अनुप्रयोगों में डीसी मोटर्स को नियंत्रित करने के लिए विश्वसनीय है।इसका बीहड़ डिजाइन यह सुनिश्चित करता है कि यह मांग की शर्तों के तहत भी कुशलता से प्रदर्शन करता है।

हिरन कनवर्टर

बक कन्वर्टर्स को उच्च धाराओं को संभालने और सटीक गति से स्विच करने में सक्षम घटकों की आवश्यकता होती है।IRF540N MOSFET इस क्षेत्र में उत्कृष्टता प्राप्त करता है, जिससे यह हिरन में मूल रूप से कार्य करने और कनवर्टर सर्किट को बढ़ावा देने की अनुमति देता है।चाहे आप वोल्टेज के स्तर का प्रबंधन कर रहे हों या शक्ति को नीचे ले जा रहे हों, यह MOSFET सुचारू और सुसंगत संचालन सुनिश्चित करता है।

शक्ति -इन्वर्टर

IRF540N का उपयोग उच्च-शक्ति अनुप्रयोगों के लिए डिज़ाइन किए गए पावर इनवर्टर में व्यापक रूप से किया जाता है।यह इन उपकरणों की पर्याप्त बिजली मांगों को संभाल सकता है, जिससे यह ऊर्जा रूपांतरण प्रणालियों के लिए एक भरोसेमंद विकल्प बन जाता है।उच्च धाराओं को जल्दी से स्विच करने और प्रबंधित करने की इसकी क्षमता इन्वर्टर सर्किट में स्थिर प्रदर्शन सुनिश्चित करती है।

शून्य बूंदों के साथ सौर स्विच

सौर पैनल अक्सर उच्च शक्ति के स्तर से निपटते हैं, और IRF540N MOSFET इन भारों को प्रबंधित करने के लिए पूरी तरह से अनुकूल है।इसकी उत्कृष्ट शक्ति-स्विचिंग क्षमताएं इसे सौर नियंत्रक अनुप्रयोगों के लिए एक बढ़िया विकल्प बनाती हैं।वोल्टेज बूंदों को कम करके, यह MOSFET सौर ऊर्जा प्रणालियों में दक्षता में सुधार करने में मदद करता है, यह सुनिश्चित करता है कि बिजली प्रभावी रूप से स्थानांतरित की जाती है।
