एसपीआई संचार प्रोटोकॉल के लिए एक व्यापक गाइड

इस लेख में, हम सीरियल पेरिफेरल इंटरफ़ेस (एसपीआई) प्रोटोकॉल के विवरण का पता लगाएंगे, इसकी कुशल डेटा ट्रांसफर क्षमताओं और बहुमुखी अनुप्रयोगों पर ध्यान केंद्रित करेंगे।एसपीआई एक उच्च गति, सिंक्रोनस संचार प्रोटोकॉल है जिसका व्यापक रूप से एम्बेडेड सिस्टम में उपयोग किया जाता है ताकि विभिन्न बाह्य उपकरणों के साथ माइक्रोकंट्रोलर को जोड़ दिया जा सके।इसके मास्टर-स्लेव कॉन्फ़िगरेशन और चार बुनियादी लाइनों के साथ- MISO, MOSI, SCLK, और CS- SPI उपकरणों में सिंक्रनाइज़ेशन सुनिश्चित करते हुए डेटा संचार को सरल बनाता है।हम एसपीआई के मुख्य सिद्धांतों में खुदाई करेंगे, जिसमें इसकी परिचालन गतिशीलता, हार्डवेयर कॉन्फ़िगरेशन, टाइमिंग आरेख और व्यावहारिक सेटअप सलाह शामिल है।चाहे आप SPI के लिए नए हों या अपनी समझ को परिष्कृत करने की कोशिश कर रहे हों, यह पोस्ट वास्तविक अनुप्रयोगों में अपनी क्षमता को अधिकतम करने में मूल्यवान अंतर्दृष्टि प्रदान करेगी।

सूची

SPI प्रोटोकॉल का अवलोकन

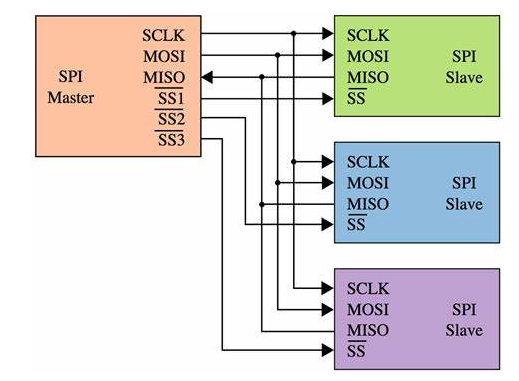

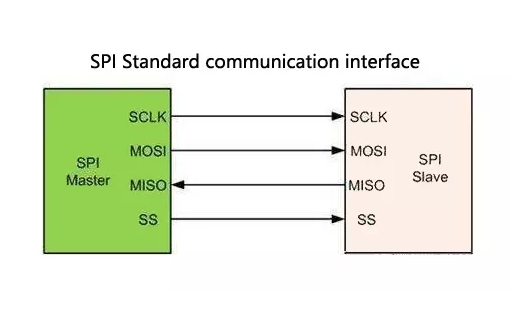

सीरियल पेरिफेरल इंटरफ़ेस (एसपीआई) एक 4-वायर सिस्टम का उपयोग करता है जो सॉफ्टवेयर ओवरहेड को कम करके सीपीयू संचालन को सुव्यवस्थित करता है।अपनी गति और दक्षता के लिए जाना जाता है, SPI AT91RM9200 जैसे उपकरणों में बुनियादी है।मास्टर-स्लेव फ्रेमवर्क में, मास्टर चार आवश्यक तारों के माध्यम से दासों के साथ इंटरकनेक्ट करके कार्यों को नियंत्रित करता है: मिसो (मास्टर इन स्लेव आउट), मोसी (मास्टर आउट स्लेव इन), एससीएलके (सीरियल क्लॉक), और सीएस (चिप सेलेक्ट)।MISO लाइन चैनल मास्टर को वापस डेटा, जबकि MOSI आउटगोइंग डेटा का प्रबंधन करता है।SCLK मास्टर से घड़ी के संकेत प्रदान करता है, और CS डिवाइस सक्रियण नियंत्रण की सुविधा देता है।SPI की सादगी एक ही बस में कई उपकरणों को जोड़ने, डेटा ट्रांसफर को क्रमिक रूप से निष्पादित करने और घड़ी दालों के माध्यम से सिंक्रनाइज़ेशन को प्राप्त करने के लिए ज्यादातर उपयोगी बनाती है।यहां, मास्टर डेटा विश्वसनीयता को प्रभावित किए बिना संचार को रोक सकता है।जबकि एसपीआई में प्रवाह नियंत्रण और डेटा पावती सुविधाओं का अभाव है, बाहरी डिकोडर्स के माध्यम से परिधीय कनेक्शन को बढ़ाने की इसकी क्षमता इन सीमाओं के लिए क्षतिपूर्ति करती है।

एसपीआई उपयोग के विशिष्ट उदाहरण

SPI को रजिस्टर डेटा एक्सचेंज के लिए SS (CS), SCK, SDI और SDO जैसे भागों का उपयोग करके एक विशिष्ट रिंग बस सेटअप के आसपास बनाया गया है।एक 8-बिट रजिस्टर ट्रांसफर, उदाहरण के लिए, डेटा आंदोलन का प्रबंधन करने और शिफ्ट को रजिस्टर करने के लिए घड़ी के किनारों का उपयोग करता है।एक मास्टर-स्लेव सेटअप में इनिशियलाइज़ेशन संचार प्रक्रिया को दर्शाते हुए, पूर्व-कॉन्फ़िगर ट्रांसीवर बफ़र्स के साथ शुरू होता है।मोटोरोला की एसपीआई सिंक्रोनस सीरियल कम्युनिकेशन में उत्कृष्टता प्राप्त करती है, एडवांस्ड सेंड-प्राप्त कार्यों के लिए MOSI, MISO, और SCK का उपयोग करती है, मास्टर-स्लेव भूमिकाओं के बीच लचीलापन, और मजबूत घड़ी कार्यात्मकता।उपकरणों को संचार स्थिरता के लिए घड़ी चरण और ध्रुवीयता को सिंक्रनाइज़ करना चाहिए।256 बंदरगाहों से लिंक करने की क्षमता के साथ, एसपीआई केंद्रों को पॉइंट-टू-पॉइंट कनेक्टिविटी और पैकेट-आधारित डेटा ट्रांसफर पर।

उपयोगकर्ता तर्क निर्माण

एडाप्टेबल उपयोगकर्ता लॉजिक डिजाइनिंग मल्टी-पोर्ट संरचनाओं की विशेषता वाले अनुप्रयोगों के लिए गतिशील है।एक दोहरे पोर्ट कॉन्फ़िगरेशन के भीतर, स्वतंत्र FIFOS पोर्ट पते के सापेक्ष डेटा को संभालता है।समवर्ती रूप से, लॉजिक आर्बिट्रेशन SPI4 इंटरफ़ेस के लिए डेटा मार्ग की निगरानी करता है, तत्काल प्रवाह नियंत्रण डेटा और FIFO स्थितियों को समायोजित करता है।

एसपीआई परिचालन गतिशीलता

एसपीआई भरोसेमंद संचार के लिए इंजीनियर है, जिसमें डेटा और ट्रांसमिशन में प्रवाह नियंत्रण के लिए असतत चैनल हैं।व्यापक पोर्ट कनेक्टिविटी पैकेट-आधारित डेटा ट्रांसफर की अनुमति देती है, पैकेट पते के माध्यम से पॉइंट-टू-पॉइंट सत्यापन सुनिश्चित करती है, जिससे एप्लिकेशन बहुमुखी प्रतिभा को व्यापक बना दिया जाता है।

डेटा ट्रांसफर टाइमिंग आरेखों का अध्ययन

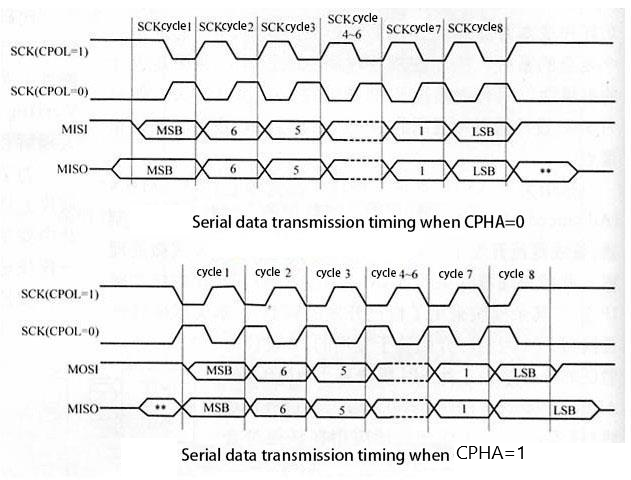

SPI इंटरफेस को CPOL और CPHA सेटिंग्स पर चार समय आरेखों की विशेषता है।CPOL SCK के लिए निष्क्रिय स्थिति को परिभाषित करता है, जबकि CPHA नमूना घड़ी किनारे को नामित करता है।ये कॉन्फ़िगरेशन डेटा सटीकता और सिंक्रनाइज़ेशन सुनिश्चित करने के लिए सक्रिय हैं।

समकालिक धारावाहिक संचार

मोटोरोला द्वारा उत्पन्न, एसपीआई एक चार-तार के रूप में खड़ा है, तेजी से सिंक्रोनस संचार के लिए इंजीनियर, द्विदिश सीरियल बस, माइक्रोकंट्रोलर्स को EEPROMS, RTCs और A/D कन्वर्टर्स जैसे परिधीयों से जोड़ता है।एसपीआई नेटवर्क कुशलता से मिश्रित बाह्य उपकरणों को जोड़ता है, जो प्रोटोकॉल का उपयोग करता है जो प्रत्यक्ष, पूर्ण-द्वैध एक्सचेंजों के लिए पते तंत्र को बायपास करते हैं।अतिरिक्त लाइनें जैसे कि INT सिस्टम जवाबदेही में सुधार कर सकती हैं।

हार्डवेयर कॉन्फ़िगरेशन में पेचीदा

विभिन्न परिधीयों के साथ इंटरफेस करने में एसपीआई की प्रवीणता के बावजूद, I2C जैसे सरल सिस्टम की तुलना में प्रत्येक डिवाइस के लिए अलग -अलग संकेतों को जटिलता में सक्षम बनाता है।यह जटिलता SPI के हार्डवेयर कॉन्फ़िगरेशन का एक आंतरिक पहलू है, जिसमें 8-बिट डेटा ट्रांसफर के लिए शिफ्ट रजिस्टरों को शामिल किया गया है।ऑपरेशन के दौरान, डिवाइस घड़ी के गिरने वाले किनारे का उपयोग करके रजिस्टरों के माध्यम से सुरक्षित रूप से बिट्स को शिफ्ट करते हैं।

मूल्यांकन क्षमता और व्यावहारिकता

SPICLK, MOSI, MISO, और NSS जैसे तत्वों का उपयोग करते हुए, SPI नेटवर्क NSS पिन राज्यों के आधार पर मास्टर-स्लेव भूमिकाएं स्थापित करते हैं।एकल या बहु-मास्टर वातावरण का समर्थन करते हुए, प्रोटोकॉल 16 परिधीयों को नियंत्रित करने के लिए अनुकूलित करता है।यद्यपि इसमें प्रवाह नियंत्रण और पावती के तरीकों का अभाव है, प्रोटोकॉल संरचना कुशलता से विविध कनेक्शन सेटअप और संचार को समायोजित करती है।

सेटअप और समय के चित्रण

SPI डेटा लेनदेन को SCK प्रबंधन से प्रभावित सीधे समय नियमों द्वारा विनियमित किया जाता है।उदाहरण के लिए, 10101010 जैसा रजिस्टर पैटर्न रिंग बस पर परिचालन सादगी और डेटा संक्रमण गतिशीलता को उजागर करते हुए, घड़ी-चालित शिफ्ट के माध्यम से डेटा बिट-बाय-बिट भेजता है।

प्रदर्शन पर विस्तारित अंतर्दृष्टि

मास्टर और दास उपकरणों में एसपीआई घड़ी चरण और ध्रुवीयता का उचित सिंक्रनाइज़ेशन का उपयोग चल रहे डेटा लेनदेन के लिए किया जाता है।CPOL और CPHA जैसे मापदंडों को संचार सद्भाव को बनाए रखने के लिए SPI- लिंक्ड सिस्टम के भीतर उपकरणों के बीच संरेखित होना चाहिए।

व्यावहारिक सेटअप सलाह

ट्रांसफर साइकिल के दौरान डेटा सटीकता सुनिश्चित करने के लिए SPI क्लॉक कॉन्फ़िगरेशन के समायोजन को गुलाम डिवाइस की घड़ी की मांग को ध्यान में रखना होगा।डेटा ट्रांसफर के दौरान सिग्नल किनारों को पहचानना अंतर्संबंध विसंगतियों को रोकने के लिए गंभीर है।उत्पाद मैनुअल अक्सर आवश्यक सेटिंग्स को विस्तार से विस्तारित करता है, ट्रांसमिशन सटीकता पर सटीक गिरावट-किनारे संरेखण के प्रभाव पर जोर देता है।

एसपीआई संचार की मूल बातें

इसके मूल में, सीरियल पेरिफेरल इंटरफ़ेस (एसपीआई) एक पूर्ण-द्वैध, समकालिक धारावाहिक संचार प्रोटोकॉल के रूप में कार्य करता है, जो बातचीत के लिए पहले से व्यवस्था की आवश्यकता है।यह सुविधा सिंक्रनाइज़ किए गए एक्सचेंजों को स्वाभाविक रूप से हाइलाइट करके SPI को अलग करती है।एसपीआई का एक उल्लेखनीय पहलू एक मास्टर-स्लेव मॉडल पर निर्भरता है, जहां मास्टर डिवाइस ऑर्केस्ट्रेट क्लॉक सिग्नल उत्पन्न करके और संचार सत्र शुरू करके ऑर्केस्ट्रेट करता है।इसके विपरीत, दास उपकरण इन संकेतों के लिए तीव्र रूप से ट्यून किए जाते हैं, जब बुलाए जाने पर भाग लेने के लिए तैयार होते हैं।

एसपीआई के भीतर मास्टर और दास उपकरणों के बीच सहयोग तंत्र को सावधानीपूर्वक व्यवस्थित किया गया है।मास्टर क्लॉक मैनेजमेंट के लिए विशेष जिम्मेदारी रखता है, डेटा एक्सचेंजों के लिए एक स्थिर लय सुनिश्चित करता है।यह ओवरसाइट सिंक्रनाइज़ेशन को सुव्यवस्थित करता है, अप्रत्याशित सिस्टम में अक्सर मौजूद अप्रत्याशितता को समाप्त करता है।एक एकीकृत समय संदर्भ स्थापित करके, दोनों उपकरण सटीकता के साथ संचालन को निष्पादित कर सकते हैं, व्यापक अनुप्रयोग अनुभव के माध्यम से परिष्कृत एक अभ्यास।एसपीआई की व्यवस्थित प्रकृति कुशल डेटा हस्तांतरण क्षमताओं को प्रदान करती है, अधिक जटिल प्रोटोकॉल के लिए एक सीधा विकल्प प्रस्तुत करती है।

SPI के ढांचे से विशेष बाधाओं का पता चलता है, विशेष रूप से सेटिंग्स में जो प्लग-एंड-प्ले आसानी पर जोर देते हैं।इसके प्रोटोकॉल की अनम्य प्रकृति का अर्थ है कि संगतता को पहले से सावधानीपूर्वक व्यवस्थित किया जाना चाहिए।घड़ी संकेतों और पूर्व निर्धारित प्रोटोकॉल समझौतों के अधिकार के तहत एक एसपीआई कॉन्फ़िगरेशन फ़ंक्शन के भीतर उपकरण।यद्यपि यह सिंक्रनाइज़ेशन को सरल बनाता है, यह प्रारंभिक सेटअप प्रयासों की मांग करता है।इन सिद्धांतों के कुशल अनुप्रयोग ने संचार विसंगतियों को कम करने की क्षमता का प्रदर्शन किया है।जैसा कि सत्र मूल्यांकन में देखा गया है, एसपीआई की संरचनात्मक कठोरता की एक समझ न केवल व्यावहारिक तैनाती को बढ़ाती है, बल्कि अनुप्रयोग सटीकता को भी बढ़ावा देती है।
