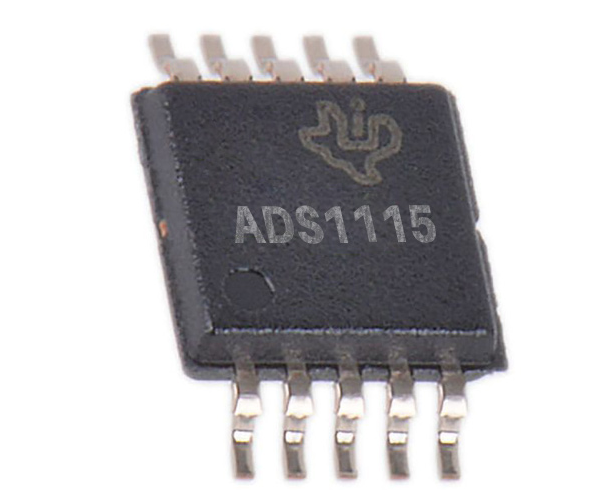

ADS1115 के लिए एक गाइड: कॉम्पैक्ट और कम-शक्ति 16-बिट ADC

टेक्सास इंस्ट्रूमेंट्स द्वारा ADS1115 IC एनालॉग-टू-डिजिटल रूपांतरण की दुनिया में सटीकता और अनुकूलनशीलता को फिर से परिभाषित करता है।अपने उच्च-रिज़ॉल्यूशन 16-बिट एडीसी, प्रोग्रामेबल गेन एम्पलीफायर (पीजीए), और उन्नत तुलनित्र कार्यक्षमता के साथ, यह कॉम्पैक्ट डिवाइस Arduino और ESP8266 जैसे माइक्रोकंट्रोलर में अंतर्निहित ADCs की सीमाओं को पार करता है।असाधारण सटीकता की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श, जैसे कि पर्यावरण निगरानी, ​​बायोमेडिकल उपकरण और बैटरी प्रबंधन, ADS1115 मूल रूप से एनालॉग सिग्नल और डिजिटल प्रसंस्करण के बीच अंतर को पाटता है।इस लेख में, हम ADS1115 के पिन कॉन्फ़िगरेशन, सुविधाओं, कार्य सिद्धांतों और बहुमुखी अनुप्रयोगों का पता लगाएंगे, इस पर प्रकाश डालते हैं कि यह डेटा अधिग्रहण प्रणालियों को कैसे ऊंचा करता है और प्रोजेक्ट डिजाइन को सरल बनाता है।यह पता लगाने के लिए कि यह बहुमुखी एडीसी उद्योगों के एक विस्तृत स्पेक्ट्रम में सटीक और विश्वसनीयता को कैसे बढ़ाता है।

सूची

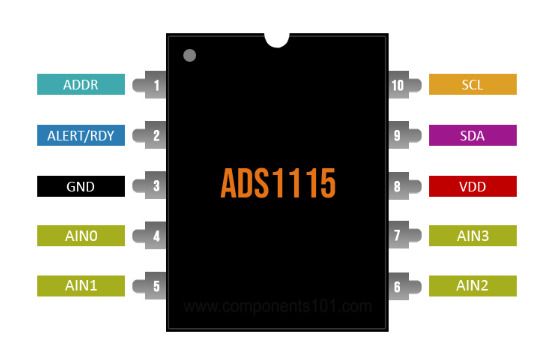

पिनआउट विन्यास

पिन नाम	पिन विवरण
प	I2C पता चयन (गुलाम)
सतर्कता/rdy	डिजिटल तुलनित्र आउटपुट या रूपांतरण तैयार
Gnd	मैदान
Ain0	विभेदक चैनल 1: एकल-समाप्त चैनल 1 इनपुट या ऋणात्मक इनपुट
Ain1	विभेदक चैनल 1: एकल-समाप्त चैनल 2 इनपुट या ऋणात्मक इनपुट
AIN2	विभेदक चैनल 2: एकल-समाप्त चैनल 3 इनपुट या सकारात्मक इनपुट
AIN3	विभेदक चैनल 2: एकल-समाप्त चैनल 4 इनपुट या ऋणात्मक इनपुट
वीडीडी	बिजली की आपूर्ति: 2.0V से 5.5V
एसएडीए	सीरियल डेटा: डेटा को ट्रांसमिट और प्राप्त करता है (I2C के लिए उपयोग किया जाता है) संचार)
आयोग	सीरियल क्लॉक इनपुट: एसडीए पर क्लॉक डेटा (I2C के लिए उपयोग किया जाता है संचार)

सुविधाएँ और चश्मा

विशेषता	विनिर्देश
तापमान रेंज आपरेट करना	-40 ° C से +125 ° C से
आपूर्ति सीमा	2.0 V से 5.5 V (न्यूनतम AVDD: 2V, अधिकतम इनपुट वोल्टेज: 5.5v)
कम वर्तमान खपत	150 μA (निरंतर-रूपांतरण मोड में)
इंटरफ़ेस	I2C (चार पिन-चयन योग्य पते)
तुलनित्र	निर्देशयोग्य
इनपुट	चार एकल-समाप्त इनपुट या दो अंतर इनपुट
निपटान समय	एकल चक्र
आधार - सामग्री दर	प्रोग्रामेबल, 8 एसपी से 860 एसपी
थरथरानवाला	आंतरिक

समतुल्य मॉडल

एक ही उत्पाद परिवार के भीतर विकल्पों पर विचार करते समय, कई विकल्प स्वयं प्रस्तुत करते हैं:

• ADS1113

• ADS1114

• ADS1013

• ADS1014

• ADS1015

एनालॉग-टू-डिजिटल रूपांतरण की दुनिया में, कुछ उल्लेखनीय आईसीएस बाहर खड़े हैं:

• ADC0804: यह डिवाइस DIP-20 पैकेज में आता है और एनालॉग-टू-डिजिटल रूपांतरण के लिए 8-बिट रिज़ॉल्यूशन प्रदान करता है।

• ADC0808: DIP-28 में पैक किया गया, इस 8-बिट A/D कनवर्टर में 8-चैनल मल्टीप्लेक्सर है, जो इसकी बहुमुखी प्रतिभा को बढ़ाता है।

• ADC0809: ADC0808 के समान, यह डिवाइस 8-बिट ए/डी कनवर्टर भी है, जिसमें 8-चैनल मल्टीप्लेक्सर है, जिसे डीआईपी -28 पैकेज में प्रस्तुत किया गया है।

इसके अतिरिक्त, एडीसी के परिदृश्य में विभिन्न प्रकार के अन्य उल्लेखनीय विकल्प शामिल हैं:

• Hi7190ip

• MC1408

• ICL7135

• Max186

• MCP3201

• MCP3008

• MCP3202

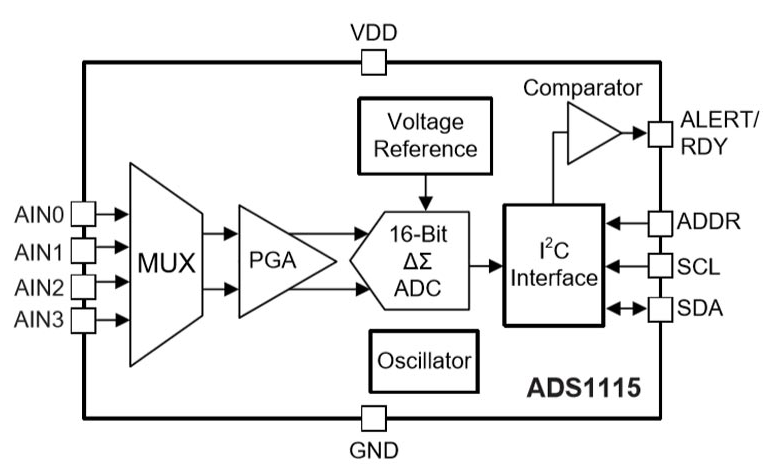

ADS1115 आईसी का कार्य सिद्धांत

ADS1115 चार एनालॉग इनपुट्स (A0, A1, A2, A3) को संसाधित करके संचालित होता है, जो प्रोग्रामेबल गेन एम्पलीफायर (PGA) के लिए एक मल्टीप्लेक्स के माध्यम से रूट किए जाते हैं।यह आर्किटेक्चर एनालॉग-टू-डिजिटल कनवर्टर (एडीसी) को एक विस्तृत इनपुट रेंज को संभालने की अनुमति देता है, जो ± 256 एमवी से ± 6.144 वी से फैले हुए है। एक बार सिग्नल को प्रवर्धित करने के बाद, यह 16-बिट डिजिटल प्रारूप में रूपांतरण से गुजरता है, जो बाद में होता है।SDA, SCL, और ADDR पिन का उपयोग करते हुए I2C इंटरफ़ेस के माध्यम से प्रेषित।

बहुसंकेतन और संकेत प्रवर्धन

मल्टीप्लेक्स ADS1115 के संचालन के लिए बुनियादी है, क्योंकि यह तय करता है कि किसी भी समय किस एनालॉग इनपुट को संसाधित किया जा रहा है।प्रत्येक इनपुट का क्रमिक रूप से चयन करके, ADS1115 कुशलतापूर्वक अतिरिक्त घटकों की आवश्यकता के बिना कई संकेतों का प्रबंधन करता है।यह सुविधा मुख्य रूप से उन परिदृश्यों में लाभप्रद है जहां अंतरिक्ष और बजट दोनों सीमित हैं।इसके अतिरिक्त, प्रोग्रामेबल गेन एम्पलीफायर ADS1115 के लचीलेपन को बढ़ाता है, जिससे आप इनपुट संकेतों की अनूठी विशेषताओं के आधार पर लाभ सेटिंग्स को अनुकूलित करने में सक्षम बनाते हैं।इस तरह के अनुकूलन क्षमता में उतार -चढ़ाव के स्तर के साथ अनुप्रयोगों में सटीकता को बढ़ावा मिलता है, यह सुनिश्चित करता है कि एडीसी अपनी इष्टतम परिचालन सीमा के भीतर रहता है।

रूपांतरण प्रक्रिया और डिजिटल आउटपुट

ADS1115 की रूपांतरण प्रक्रिया को उच्च परिशुद्धता प्राप्त करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है।16-बिट रिज़ॉल्यूशन के साथ, यह 65,536 असतत मूल्यों का प्रतिनिधित्व कर सकता है, जिससे इनपुट स्तरों के बीच सूक्ष्म अंतर की अनुमति मिलती है।यह ग्रैन्युलैरिटी मुख्य रूप से सेंसर डेटा अधिग्रहण में उल्लेखनीय है, जहां इनपुट सिग्नल में मामूली बदलाव भी पर्याप्त महत्व रख सकते हैं।I2C इंटरफ़ेस के माध्यम से संचारित डिजिटल आउटपुट, माइक्रोकंट्रोलर और अन्य डिजिटल उपकरणों के साथ एकीकरण को सरल बनाता है।I2C प्रोटोकॉल, इसकी सीधीता और दक्षता के लिए मान्यता प्राप्त है, एक ही संचार लाइनों को साझा करने के लिए कई उपकरणों को अनुमति देता है, जिससे समग्र सिस्टम आर्किटेक्चर बढ़ जाता है।

तुलनित्र कार्यक्षमता

ADS1115 का एक उल्लेखनीय पहलू इसका अंतर्निहित प्रोग्रामेबल डिजिटल तुलनित्र है, जो एक पूर्वनिर्धारित संदर्भ वोल्टेज के खिलाफ एनालॉग इनपुट का लगातार मूल्यांकन करता है।यह क्षमता इनपुट सिग्नल में उतार -चढ़ाव के लिए त्वरित प्रतिक्रियाओं को सुविधाजनक बनाने के लिए, रेडी (RDY) या अलर्ट स्टेट्स के लिए आउटपुट सिग्नल को सक्रिय कर सकती है।इस तरह की कार्यक्षमता का उपयोग वास्तविक निगरानी प्रणालियों में किया जाता है, जहां सेंसर रीडिंग के आधार पर स्विफ्ट क्रियाओं की आवश्यकता होती है।उदाहरण के लिए, पर्यावरण निगरानी अनुप्रयोगों में, तुलनित्र एक माइक्रोकंट्रोलर को सूचित कर सकता है जब प्रदूषक स्तर सुरक्षित थ्रेसहोल्ड को पार करता है, जिससे स्वास्थ्य और सुरक्षा की सुरक्षा के लिए समय पर हस्तक्षेप को सक्षम किया जाता है।

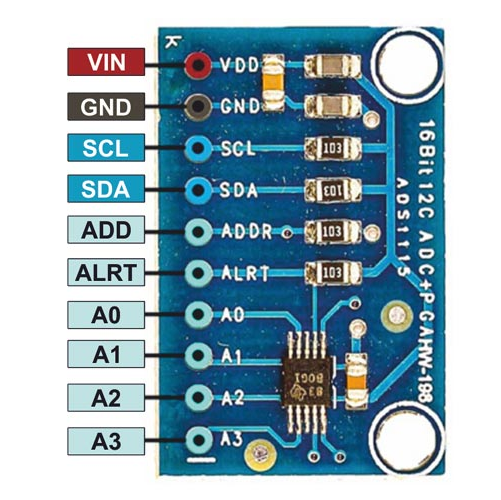

डिजिटल कनवर्टर आईसी के लिए ADS1115 एनालॉग का उपयोग करना

ADS1115, एक सुलभ ब्रेकआउट बोर्ड पर प्रस्तुत, अपने I2C इंटरफ़ेस के माध्यम से Arduino, ESP8266 और रास्पबेरी पाई सहित विभिन्न प्लेटफार्मों के साथ एक सहज एकीकरण अनुभव प्रदान करता है।इस 16-बिट प्रिसिजन एडीसी में चार मल्टीप्लेक्स किए गए इनपुट हैं, जो व्यक्तिगत और अंतर दोनों मापों को सक्षम करते हैं।इस तरह की अनुकूलन क्षमता विश्वसनीयता की भावना को बढ़ावा देती है, खासकर जब बढ़ी हुई सटीकता के लिए अपने कैलिब्रेटेड संदर्भ का लाभ उठाते हैं।

ADS1115 एनालॉग सिग्नल को डिजिटल डेटा में बदलकर संचालित करता है, जिसे माइक्रोकंट्रोलर आसानी से प्रक्रिया कर सकते हैं।यह रूपांतरण उन अनुप्रयोगों में एक उल्लेखनीय भूमिका निभाता है जो सटीक माप की मांग करते हैं, जैसे कि पर्यावरण निगरानी और डेटा अधिग्रहण प्रणाली।आप एकल-समाप्त और अंतर इनपुट के बीच चयन कर सकते हैं, विशिष्ट माप आवश्यकताओं को पूरा करने के लिए डिवाइस को सिलाई कर सकते हैं।उदाहरण के लिए, अंतर माप का उपयोग करना शोर को कम कर सकता है, विद्युत हस्तक्षेप के साथ वातावरण में एक उल्लेखनीय लाभ।

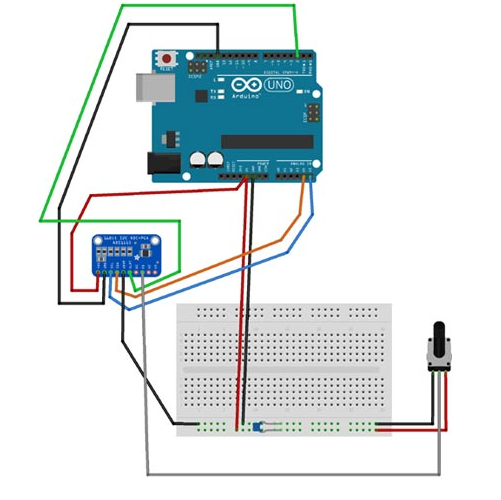

कनेक्शन की सुविधा के लिए, ADS1115 ब्रेकआउट बोर्ड और एक Arduino के बीच आवश्यक वायरिंग नीचे दी गई तालिका में उल्लिखित है:

अर्डुइनो बोर्ड पिन	ADS1115 पिन	विवरण
5V	वीडीडी	ADS1115 को बिजली की आपूर्ति
Gnd	Gnd	जमीनी कनेक्शन
ए 5	आयोग	I2C क्लॉक लाइन
ए 4	एसएडीए	I2C डेटा लाइन
Gnd	प	I2C पता सेट करता है
2	एक प्रकार का होना	रुकावट के लिए अलर्ट/रेडी पिन
10k पॉट का वाइपर।	ए 1	अनुरूप इनपुट चैनल A1

10k पोटेंशियोमीटर के सिरों को 5V और GND से कनेक्ट करें।इसके अतिरिक्त, 5V और GND के बीच एक 100NF संधारित्र को कनेक्ट करें।

उपयोग

ADS1115 ने अनुप्रयोगों के एक विस्तृत स्पेक्ट्रम में एक प्रमुख उपस्थिति स्थापित की है, जो इसके अनुकूलनशीलता और उच्च प्रदर्शन पर जोर देती है।उपभोक्ता इलेक्ट्रॉनिक्स में इसका एकीकरण न केवल आपके अनुभव को बढ़ाता है, बल्कि डेटा अधिग्रहण में सटीकता की इच्छा के साथ भी प्रतिध्वनित होता है।उदाहरण के लिए, पोर्टेबल इंस्ट्रूमेंटेशन में, ADS1115 सटीक रीडिंग की सुविधा प्रदान करता है जो क्षेत्र माप के लिए गतिशील हैं, जिससे विभिन्न वातावरणों में विश्वास और विश्वसनीयता की भावना को बढ़ावा मिलता है।

उपभोक्ता इलेक्ट्रॉनिक्स

उपभोक्ता इलेक्ट्रॉनिक्स क्षेत्र के भीतर, ADS1115 का उपयोग अक्सर उच्च-रिज़ॉल्यूशन एनालॉग-टू-डिजिटल रूपांतरण की मांग करने वाले उपकरणों में किया जाता है।यह ऑडियो उपकरणों को शामिल करता है, जहां ध्वनि की गुणवत्ता का अत्यधिक महत्व है।सिग्नल में सूक्ष्म विविधताओं का पता लगाने की डिवाइस की क्षमता ऑडियो फिडेलिटी को काफी बढ़ा सकती है, एक ऐसा कारक जो आपके साथ गहराई से गूंजता है।आप अक्सर उनकी संतुष्टि व्यक्त कर सकते हैं, यह देखते हुए कि ADS1115 से लैस सिस्टम एक स्पष्टता और ध्वनि की गहराई प्रदान करते हैं जो उनके सुनने के अनुभव को गहराई से बढ़ाता है।

पोर्टेबल इंस्ट्रूमेंटेशन

पोर्टेबल इंस्ट्रूमेंटेशन में ADS1115 का महत्व उल्लेखनीय है।इसकी कम बिजली की खपत इसे बैटरी-संचालित उपकरणों के लिए आदर्श प्रदान करती है, जहां दक्षता काफी मूल्य रखती है।उदाहरण के लिए, पर्यावरण निगरानी उपकरणों में, ADS1115 तापमान और आर्द्रता की सटीक रीडिंग प्रदान करता है, जो अनुसंधान और डेटा संग्रह के लिए उपयोग किया जाता है।आप अक्सर टिप्पणी कर सकते हैं कि इन उपकरणों से डेटा की निर्भरता उनके निष्कर्षों की अखंडता को काफी प्रभावित करती है, सटीक अनुसंधान परिणामों में भावनात्मक निवेश को उजागर करती है।

तापमान माप प्रणालियाँ

तापमान माप प्रणाली ADS1115 द्वारा दी गई सटीकता से पर्याप्त लाभ प्राप्त करती है।होम ऑटोमेशन के लिए औद्योगिक प्रक्रियाओं में फैले अनुप्रयोगों में, सटीक तापमान रीडिंग को बनाए रखना एक जरूरी है।ADS1115 का समावेश वर्तमान निगरानी को सक्षम करता है, जो प्रक्रिया नियंत्रण में समय पर हस्तक्षेप को संकेत दे सकता है।टिप्पणियों से संकेत मिलता है कि इस घटक को नियोजित करने वाली प्रणालियां कम उतार -चढ़ाव का अनुभव करती हैं, एक स्थिर परिचालन वातावरण को बढ़ावा देती हैं जो आपके लिए मन की शांति में योगदान देती है।

बैटरी वोल्टेज और वर्तमान निगरानी

ADS1115 बैटरी वोल्टेज और वर्तमान निगरानी पर केंद्रित अनुप्रयोगों में ज्यादातर फायदेमंद साबित होता है।बैटरी के प्रदर्शन को अनुकूलित करने और दीर्घायु का विस्तार करने में सटीक माप एड्स देने की इसकी क्षमता।आप ध्यान दे सकते हैं कि ADS1115 को शामिल करने वाली बैटरी प्रबंधन प्रणाली चार्ज स्तरों और डिस्चार्ज दरों के प्रभावी ट्रैकिंग के लिए अनुमति देती है।यह क्षमता बैटरी के उपयोग और रखरखाव के बारे में निर्णय लेने को बढ़ाती है, अंततः ऊर्जा प्रबंधन के लिए अधिक टिकाऊ दृष्टिकोण के लिए अग्रणी है।

कारखाना स्वचालन और प्रक्रिया नियंत्रण

फैक्ट्री ऑटोमेशन और प्रोसेस कंट्रोल में, ADS1115 डेटा अधिग्रहण प्रणालियों में एक बुनियादी भूमिका निभाता है।इसकी उच्च सटीकता और स्विफ्ट प्रतिक्रिया समय विभिन्न मापदंडों की वर्तमान निगरानी को सक्षम करता है, जिसका उपयोग परिचालन दक्षता को बनाए रखने के लिए किया जाता है।आप से प्रतिक्रिया मार्गदर्शक प्रक्रिया समायोजन में विश्वसनीय डेटा के मूल्य को बढ़ाती है, जो पर्याप्त लागत बचत और उत्पादकता को बढ़ावा दे सकती है।दक्षता और प्रदर्शन के लिए भावनात्मक संबंध ऐसी भरोसेमंद तकनीक का उपयोग करने के लिए एक प्रतिबद्धता को बढ़ाता है।

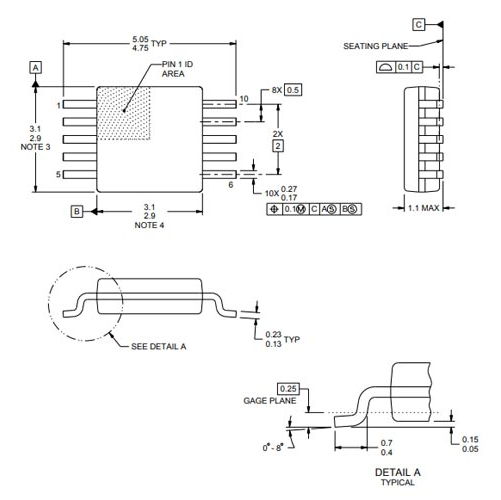

2 डी मॉडल और आयाम लेआउट

नोट:

• सभी रैखिक आयाम मिलीमीटर में हैं।में कोई आयाम कोष्ठक केवल संदर्भ के लिए हैं।आयाम और सहनशील प्रति ASME हैं Y14.5m।

• यह ड्राइंग बिना सूचना के परिवर्तन के अधीन है।

• इस आयाम में मोल्ड फ्लैश, प्रोट्रूशियंस, या शामिल नहीं हैं गेट बर्स।मोल्ड फ्लैश, प्रोट्रूशियंस, या गेट बूर्स प्रति 0.15 मिमी से अधिक नहीं होगा ओर।

• इस आयाम में इंटरलेड फ्लैश शामिल नहीं है।अंतर्विरोध करना फ्लैश प्रति पक्ष 0.25 मिमी से अधिक नहीं होगा।

• संदर्भ: JEDEC पंजीकरण MO-187, भिन्नता BA।
