AD602JR वेरिएबल गेन एम्पलीफायर: सुविधाएँ, पिनआउट, एप्लिकेशन और डेटाशीट

AD602JR एक डुअल वेरिएबल गेन एम्पलीफायर है जो उन्नत इलेक्ट्रॉनिक सिस्टम में सटीक, उच्च-प्रदर्शन सिग्नल नियंत्रण के लिए बनाया गया है।इस लेख में, आप इसकी प्रमुख विशेषताओं, पिन लेआउट, आंतरिक संरचना और विशिष्टताओं को स्पष्ट और व्यावहारिक तरीके से सीखेंगे।आप यह भी देखेंगे कि अल्ट्रासाउंड, आरएफ, इंस्ट्रूमेंटेशन और डेटा अधिग्रहण जैसे अनुप्रयोगों में इसका उपयोग कैसे किया जाता है, साथ ही इसके फायदे, नुकसान, समान हिस्से और पैकेजिंग विवरण भी।इसे पढ़कर, आप ठीक-ठीक समझ जाएंगे कि यह उपकरण क्या करता है और यह कहाँ सबसे उपयुक्त बैठता है।

सूची

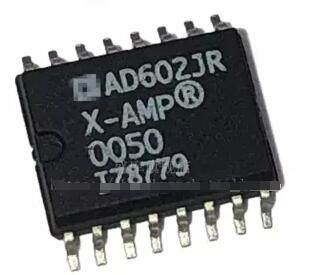

AD602JR क्या है?

AD602JR एनालॉग डिवाइसेस द्वारा विकसित एक सटीक डुअल वेरिएबल गेन एम्पलीफायर (वीजीए) है, जो मांग वाले इलेक्ट्रॉनिक सिस्टम में उच्च-प्रदर्शन सिग्नल कंडीशनिंग के लिए डिज़ाइन किया गया है।यह AD600/AD602 परिवार से संबंधित है, जो अपने कम शोर, विस्तृत बैंडविड्थ और रैखिक-इन-डीबी लाभ नियंत्रण विशेषताओं के लिए जाना जाता है।कॉम्पैक्ट 16-पिन SOIC (JR) प्रारूप में पैक की गई इस श्रृंखला में विभिन्न विनिर्माण और असेंबली आवश्यकताओं के अनुरूप JRZ और REEL विकल्प जैसे कई वेरिएंट शामिल हैं।

AD602JR खोज रहे हैं?वर्तमान स्टॉक, लीड समय और मूल्य निर्धारण की जांच के लिए हमसे संपर्क करें।

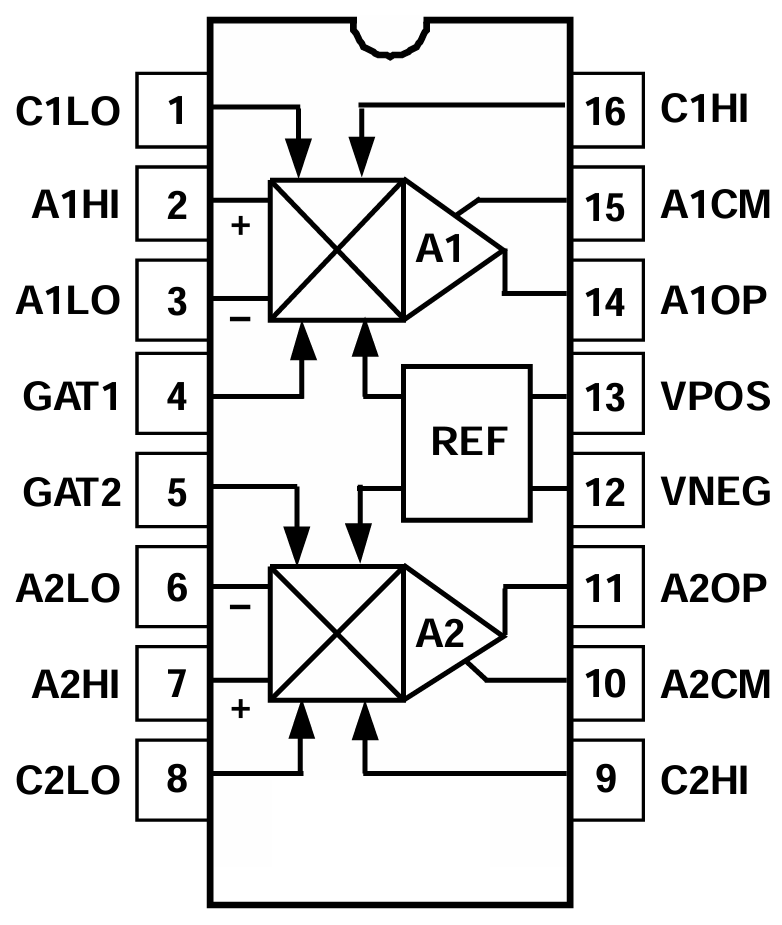

AD602JR पिन कॉन्फ़िगरेशन

पिन नं.	पिन नाम	समारोह
1	C1LO	गेन कंट्रोल 1 इनपुट का निचला सिरा।नियंत्रण का निचला सिरा सेट करता है एम्पलीफायर A1 के लिए वोल्टेज।
2	ए1एचआई	एम्प्लीफायर A1 का नॉन-इनवर्टिंग इनपुट (+)।इनपुट सिग्नल प्राप्त करता है चैनल 1 के लिए.
3	A1LO	एम्पलीफायर A1 का इनवर्टिंग इनपुट (-)।विभेदक इनपुट को पूरा करता है A1 के लिए जोड़ी.
4	GAT1	एम्प्लीफ़ायर A1 के लिए नियंत्रण इनपुट प्राप्त करें।लाभ स्तर निर्धारित करता है बाह्य नियंत्रण वोल्टेज के माध्यम से.
5	GAT2	एम्प्लीफ़ायर A2 के लिए नियंत्रण इनपुट प्राप्त करें।लाभ स्तर निर्धारित करता है बाह्य नियंत्रण वोल्टेज के माध्यम से.
6	A2LO	एम्पलीफायर A2 का इनवर्टिंग इनपुट (-)।अंतर को पूरा करता है A2 के लिए इनपुट जोड़ी.
7	A2HI	एम्प्लीफायर A2 का नॉन-इनवर्टिंग इनपुट (+)।इनपुट सिग्नल प्राप्त करता है चैनल 2 के लिए.
8	C2LO	गेन कंट्रोल 2 इनपुट का निचला सिरा।नियंत्रण का निचला सिरा सेट करता है एम्पलीफायर A2 के लिए वोल्टेज।
9	C2HI	गेन कंट्रोल 2 इनपुट का ऊपरी सिरा।का उच्च अंत सेट करता है एम्पलीफायर A2 के लिए नियंत्रण वोल्टेज।
10	A2CM	एम्प्लीफ़ायर A2 के लिए सामान्य-मोड संदर्भ।भेदभाव को पूर्वाग्रहित करने के लिए उपयोग किया जाता है एक निर्धारित स्तर पर इनपुट।
11	A2OP	एम्पलीफायर A2 का आउटपुट।चैनल के लिए प्रवर्धित संकेत प्रदान करता है 2.
12	वीएनईजी	नकारात्मक विद्युत आपूर्ति पिन.नकारात्मक आपूर्ति रेल से कनेक्ट करें या जमीन (विन्यास के आधार पर)।
13	वी.पी.ओ.एस	सकारात्मक विद्युत आपूर्ति पिन.सकारात्मक आपूर्ति वोल्टेज से कनेक्ट करें।
14	A1OP	एम्पलीफायर A1 का आउटपुट।चैनल के लिए प्रवर्धित संकेत प्रदान करता है 1.
15	A1CM	एम्प्लीफ़ायर A1 के लिए सामान्य-मोड संदर्भ।भेदभाव को पूर्वाग्रहित करने के लिए उपयोग किया जाता है एक निर्धारित स्तर पर इनपुट।
16	C1HI	गेन कंट्रोल 1 इनपुट का ऊपरी सिरा।का उच्च अंत सेट करता है एम्पलीफायर A1 के लिए नियंत्रण वोल्टेज।

AD602JR CAD मॉडल

AD602JR प्रतीक

AD602JR पदचिह्न

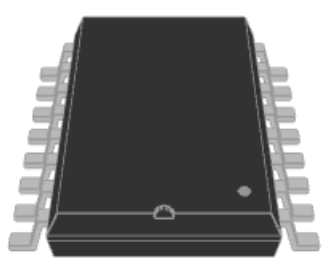

AD602JR 3D मॉडल

AD602JR विशेषताएँ

• दोहरे चैनल डिज़ाइन

AD602JR एक पैकेज में दो पूरी तरह से स्वतंत्र परिवर्तनीय लाभ एम्पलीफायर चैनलों को एकीकृत करता है।प्रत्येक चैनल में अलग-अलग लाभ नियंत्रण होता है, जो विभेदक सिग्नल पथ या दोहरे सिग्नल प्रोसेसिंग अनुप्रयोगों में लचीले उपयोग की अनुमति देता है।

• वाइड गेन रेंज (-10 डीबी से +30 डीबी)

यह सिग्नल क्षीणन और मध्यम प्रवर्धन दोनों के लिए उपयुक्त एक व्यापक, निरंतर परिवर्तनशील लाभ रेंज प्रदान करता है।यह इसे विस्तृत इनपुट डायनेमिक रेंज वाले सिस्टम में फ्रंट-एंड कंडीशनिंग के लिए आदर्श बनाता है।

• रैखिक लाभ नियंत्रण (डीबी में)

नियंत्रण वोल्टेज के संबंध में लाभ डेसीबल में रैखिक रूप से भिन्न होता है।यह सटीक लाभ सेटिंग को सरल बनाता है और सटीक स्वचालित लाभ नियंत्रण (एजीसी) कार्यों के लिए डीएसी या नियंत्रण सर्किट के साथ आसान इंटरफेस की अनुमति देता है।

• उच्च लाभ सटीकता (±0.3 डीबी)

एम्पलीफायर अपनी ऑपरेटिंग रेंज में कड़ी सटीकता बनाए रखता है।यह अंशांकन त्रुटियों को कम करता है और समय के साथ लगातार सिस्टम प्रदर्शन सुनिश्चित करता है।

• कम इनपुट शोर (~1.4 nV/√Hz)

इसका कम शोर का आंकड़ा सिग्नल-टू-शोर अनुपात को कम किए बिना छोटे संकेतों के स्वच्छ प्रवर्धन की अनुमति देता है।यह संवेदनशील एनालॉग फ्रंट-एंड और इंस्ट्रूमेंटेशन डिज़ाइन के लिए महत्वपूर्ण है।

• कम विरूपण (-60 डीबीसी टीएचडी)

विशिष्ट ऑपरेटिंग स्तरों पर -60 डीबीसी के आसपास कुल हार्मोनिक विरूपण के साथ, यह उच्च-आवृत्ति या बड़े-आयाम स्थितियों के तहत भी सिग्नल निष्ठा बनाए रखता है।यह इसे उच्च-प्रदर्शन एनालॉग सिग्नल श्रृंखलाओं के लिए उपयुक्त बनाता है।

• वाइड बैंडविड्थ (डीसी से 35 मेगाहर्ट्ज)

एम्पलीफायर लगभग 35 मेगाहर्ट्ज तक -3 डीबी बैंडविड्थ के साथ एक विस्तृत आवृत्ति रेंज का समर्थन करता है।यह इसे कम-आवृत्ति और उच्च-गति सिग्नल दोनों को प्रभावी ढंग से संभालने में सक्षम बनाता है।

• स्थिर समूह विलंब (±2 एनएस)

डिवाइस अपने लाभ और आवृत्ति रेंज में लगभग निरंतर समूह विलंब बनाए रखता है।यह वाइडबैंड संचार या रडार सिस्टम के लिए न्यूनतम सिग्नल चरण विरूपण सुनिश्चित करता है।

• कम बिजली की खपत (~125 मेगावाट प्रति एम्पियर)

प्रत्येक चैनल अधिकतम लगभग 125 मेगावाट की खपत करता है, जिससे डिवाइस दोहरी हाई-स्पीड वीजीए ऑपरेशन के लिए शक्ति-कुशल बन जाता है।यह कॉम्पैक्ट और थर्मली बाधित प्रणालियों के लिए फायदेमंद है।

• सिग्नल गेटिंग क्षमता

प्रत्येक चैनल में एक गेटिंग फ़ंक्शन शामिल होता है जो तर्क नियंत्रण के माध्यम से सिग्नल पथ को अक्षम कर सकता है।यह सुविधा बाहरी रिले या जटिल सर्किट के बिना तेजी से ब्लैंकिंग, म्यूटिंग या चैनल स्विचिंग प्रदान करती है।

• हाई-स्पीड एडीसी ड्राइवर संगतता

AD602JR को हाई-स्पीड एनालॉग-टू-डिजिटल कन्वर्टर्स के साथ साफ-सुथरे इंटरफेस के लिए डिज़ाइन किया गया है।इसकी रैखिकता, बैंडविड्थ और कम शोर इसे डिजिटलीकरण से पहले सटीक सिग्नल कंडीशनिंग के लिए एक मजबूत विकल्प बनाते हैं।

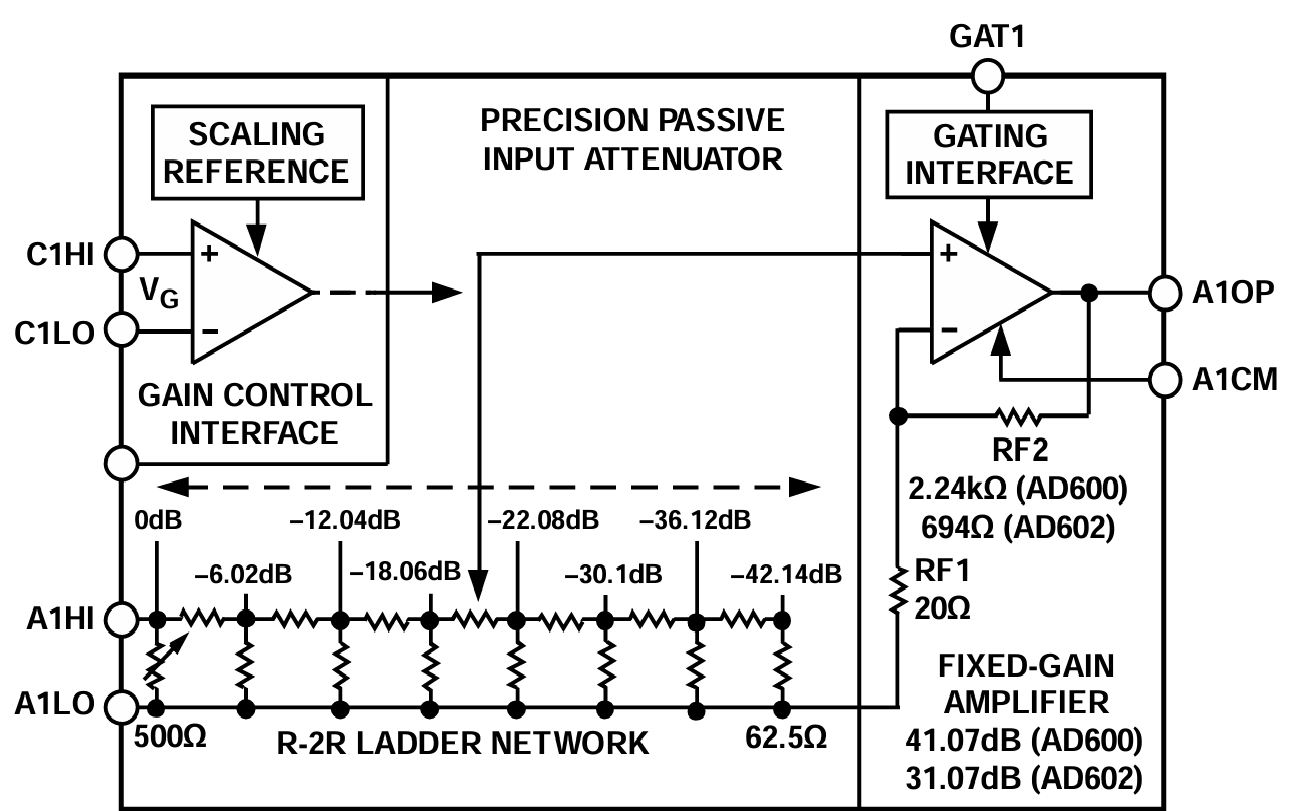

AD600 ब्लॉक आरेख

AD600ब्लॉक आरेख दिखाता है कि कैसे डिवाइस एनालॉग नियंत्रण और एक निष्क्रिय एटेन्यूएटर नेटवर्क के संयोजन के माध्यम से सटीक, रैखिक-इन-डीबी चर लाभ प्राप्त करता है।एक स्केलिंग संदर्भ और लाभ नियंत्रण इंटरफ़ेस नियंत्रण वोल्टेज (वी) को परिवर्तित करता है_जी) एक सटीक R-2R सीढ़ी नेटवर्क के माध्यम से इनपुट पर लागू एक विशिष्ट क्षीणन स्तर में।क्षीणित सिग्नल फिर एक निश्चित-लाभ एम्पलीफायर चरण में गुजरता है, जो डिवाइस की समग्र लाभ सीमा निर्धारित करता है।एक गेटिंग इंटरफ़ेस चैनल को आवश्यकतानुसार म्यूट या सक्षम करने की अनुमति देता है, जिससे यह आर्किटेक्चर सिग्नल प्रोसेसिंग अनुप्रयोगों में स्थिर, कम शोर और सटीक रूप से नियंत्रित प्रवर्धन के लिए महान बन जाता है।

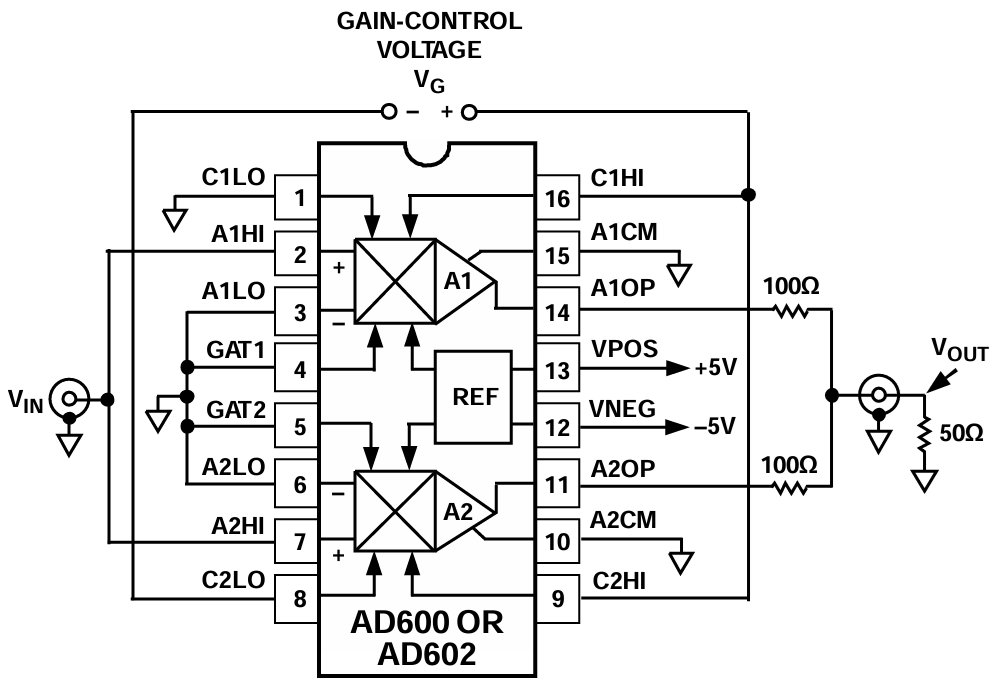

AD600 अल्ट्रालो शोर VCA

AD600 अल्ट्रालो शोर वीसीए आरेख आंतरिक दोहरे चैनल कॉन्फ़िगरेशन को दिखाता है जो सटीक और कम शोर लाभ नियंत्रण को सक्षम बनाता है।प्रत्येक चैनल एक समर्पित एम्पलीफायर ब्लॉक (ए1 और ए2) का उपयोग करता है, दोनों को सिंक्रनाइज़ वैरिएबल लाभ के लिए एकल लाभ-नियंत्रण वोल्टेज द्वारा नियंत्रित किया जाता है।एक अंतर्निहित संदर्भ स्थिर संचालन सुनिश्चित करता है, जबकि अंतर इनपुट और सावधानीपूर्वक मिलान किए गए आउटपुट प्रतिरोधक उत्कृष्ट सिग्नल अखंडता और प्रतिबाधा मिलान प्रदान करते हैं।यह आर्किटेक्चर महत्वपूर्ण है क्योंकि यह डिवाइस को कम विरूपण, कम शोर और अत्यधिक सटीक लाभ नियंत्रण प्रदान करने की अनुमति देता है, जो इसे इंस्ट्रूमेंटेशन और संचार जैसे एनालॉग फ्रंट-एंड अनुप्रयोगों की मांग के लिए आदर्श बनाता है।

AD602JR निर्दिष्टीकरण

प्रकार	पैरामीटर
उत्पादक	एनालॉग डिवाइसेस इंक.
शृंखला	एक्स-एएमपी®
पैकेजिंग	नली
भाग स्थिति	अप्रचलित
एम्पलीफायर प्रकार	परिवर्तनीय लाभ
सर्किट की संख्या	2
कई दर	275 वी/µs
-3 डीबी बैंडविड्थ	35 मेगाहर्ट्ज
वर्तमान - इनपुट पूर्वाग्रह	350 एनए
वर्तमान पीढ़ी	11 एमए (×2 चैनल)
करंट - आउटपुट/चैनल	50 एमए
वोल्टेज - आपूर्ति अवधि (न्यूनतम)	9.5 वी
वोल्टेज - आपूर्ति अवधि (अधिकतम)	10.5 वी
परिचालन तापमान	0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस
माउन्टिंग का प्रकार	सतही माउंट
पैकेज/केस	16-एसओआईसी (0.295", 7.50 मिमी चौड़ाई)
आपूर्तिकर्ता डिवाइस पैकेज	16-SOIC
आधार उत्पाद संख्या	एडी602

AD602JR अनुप्रयोग

1. अल्ट्रासाउंड और सोनार समय-लाभ नियंत्रण

समय या दूरी के साथ सिग्नल क्षीणन की भरपाई के लिए AD602JR का व्यापक रूप से मेडिकल अल्ट्रासाउंड इमेजिंग और सोनार सिस्टम में उपयोग किया जाता है।जैसे ही ध्वनि तरंगें ऊतक या पानी में गहराई तक जाती हैं, गूँज कमजोर हो जाती है;एक नियंत्रित, समय-निर्भर लाभ प्रोफ़ाइल लागू करके, AD602JR इन विलंबित प्रतिध्वनियों को एकसमान स्तर तक बढ़ा देता है।इसका सटीक लीनियर-इन-डीबी नियंत्रण और डुअल-चैनल डिज़ाइन इसे मल्टी-पाथ या डुअल-बीम सेटअप में समय-लाभ मुआवजे के लिए आदर्श बनाता है।यह विभिन्न गहराईयों पर स्पष्ट इमेजिंग और सटीक सिग्नल प्रतिनिधित्व सुनिश्चित करता है।

2. उच्च प्रदर्शन ऑडियो और आरएफ स्वचालित लाभ नियंत्रण (एजीसी)

ऑडियो और आरएफ सर्किट में, AD602JR लगातार आउटपुट स्तर बनाए रखने के लिए AGC लूप में एक प्रमुख घटक के रूप में कार्य करता है।यह इनपुट आयाम में उतार-चढ़ाव का मुकाबला करने के लिए लाभ को गतिशील रूप से समायोजित करता है, जिससे ओवरलोड या कमजोर सिग्नल को रोकने में मदद मिलती है।इसका कम विरूपण और कम शोर वाला फर्श इसे उच्च-निष्ठा ऑडियो सिस्टम और संवेदनशील आरएफ रिसीवर के लिए उपयुक्त बनाता है।रैखिक डीबी प्रतिक्रिया नियंत्रण सर्किटरी को सरल बनाती है, जिससे श्रव्य या मापने योग्य कलाकृतियों के बिना सुचारू लाभ संक्रमण की अनुमति मिलती है।

3. सिग्नल मापन, परीक्षण और इंस्ट्रुमेंटेशन

प्रसंस्करण से पहले इनपुट सिग्नल स्तर को अनुकूलित करने के लिए डिवाइस का उपयोग ऑसिलोस्कोप, स्पेक्ट्रम विश्लेषक और अन्य माप उपकरणों में किया जाता है।लाभ को सटीक रूप से भिन्न करके, यह मैन्युअल रेंज स्विचिंग के बिना छोटे और बड़े दोनों सिग्नलों की सटीक माप की अनुमति देता है।इसकी विस्तृत बैंडविड्थ और लाभ सटीकता इसे व्यापक आवृत्ति रेंज में सिग्नल अखंडता बनाए रखने के लिए आदर्श बनाती है।यह मांग वाले परीक्षण वातावरण में माप रिज़ॉल्यूशन और गतिशील रेंज में सुधार करता है।

4. हाई-स्पीड एडीसी और डेटा अधिग्रहण सिस्टम के लिए फ्रंट एंड

AD602JR हाई-स्पीड एनालॉग-टू-डिजिटल कन्वर्टर्स के लिए फ्रंट-एंड वीजीए के रूप में प्रभावी ढंग से कार्य करता है।यह एडीसी की इनपुट रेंज से मेल खाने के लिए सिग्नल आयामों को समायोजित करता है, यह सुनिश्चित करता है कि कनवर्टर अधिकतम रिज़ॉल्यूशन पर काम करता है।कम शोर, स्थिर समूह विलंब और विस्तृत बैंडविड्थ के साथ, यह विरूपण को कम करता है और लाभ परिवर्तन के दौरान सिग्नल विशेषताओं को संरक्षित करता है।यह इसे वैज्ञानिक, औद्योगिक या संचार अनुप्रयोगों में सटीक डेटा अधिग्रहण के लिए एक विश्वसनीय विकल्प बनाता है।

5. संचार और आरएफ सिग्नल प्रोसेसिंग

आरएफ रिसीवर और संचार प्रणालियों में, AD602JR का उपयोग आमतौर पर सिग्नल स्तरों को नियंत्रित करने के लिए मध्यवर्ती आवृत्ति (आईएफ) या बेसबैंड चरणों में किया जाता है।यह मजबूत सिग्नल स्थितियों के दौरान संतृप्ति को रोकता है और रिसीवर संवेदनशीलता को बनाए रखने के लिए कमजोर सिग्नल को बढ़ावा देता है।इसकी व्यापक आवृत्ति प्रतिक्रिया और सटीक लाभ नियंत्रण इसे जटिल मॉड्यूलेशन योजनाओं और ब्रॉडबैंड अनुप्रयोगों के लिए उपयुक्त बनाता है।परिणामस्वरूप, यह विभिन्न सिग्नल वातावरणों में स्थिर सिस्टम प्रदर्शन का समर्थन करता है।

AD602JR समान भाग

विनिर्देश	AD602JR	AD602JRZ-आरएल	AD602JRZ	AD602JRZ-R7	AD602JR-REEL7	AD603ARZ
उत्पादक	एनालॉग डिवाइस	एनालॉग डिवाइस	एनालॉग डिवाइस	एनालॉग डिवाइस	एनालॉग डिवाइस	एनालॉग डिवाइस
चैनलों की संख्या	दोहरी	दोहरी	दोहरी	दोहरी	दोहरी	अकेला
रेंज हासिल करें	-10 डीबी से +30 डीबी	-10 डीबी से +30 डीबी	-10 डीबी से +30 डीबी	-10 डीबी से +30 डीबी	-10 डीबी से +30 डीबी	-10 डीबी से +30 डीबी
नियंत्रण प्रकार प्राप्त करें	डीबी में रैखिक (एनालॉग)	डीबी में रैखिक (एनालॉग)	डीबी में रैखिक (एनालॉग)	डीबी में रैखिक (एनालॉग)	डीबी में रैखिक (एनालॉग)	डीबी में रैखिक (एनालॉग)
बैंडविड्थ (-3 डीबी)	~35 मेगाहर्ट्ज	~35 मेगाहर्ट्ज	~35 मेगाहर्ट्ज	~35 मेगाहर्ट्ज	~35 मेगाहर्ट्ज	~90 मेगाहर्ट्ज
इनपुट शोर	1.4 एनवी/√हर्ट्ज़	1.4 एनवी/√हर्ट्ज़	1.4 एनवी/√हर्ट्ज़	1.4 एनवी/√हर्ट्ज़	1.4 एनवी/√हर्ट्ज़	~1.3 nV/√Hz
टीएचडी (विशिष्ट)	-60 डीबीसी	-60 डीबीसी	-60 डीबीसी	-60 डीबीसी	-60 डीबीसी	-60 डीबीसी
पैकेट	16-लीड SOIC (JR)	16-लीड SOIC (JRZ, रील)	16-लीड SOIC (JRZ)	16-लीड SOIC (JRZ, रील7)	16-लीड SOIC (JR, रील7)	8-लीड SOIC (ARZ)
तापमान की रेंज	0°C से +70°C	0°C से +70°C	0°C से +70°C	0°C से +70°C	0°C से +70°C	0°C से +70°C
स्थिति/उपलब्धता	अप्रचलित	अप्रचलित/Alt.पैकेजिंग	सक्रिय/प्रतिस्थापन	सक्रिय/टेप एवं रील	टेप और रील पैकेजिंग	सक्रिय

AD602JR के फायदे और नुकसान

लाभ

• क्षीणन और प्रवर्धन दोनों के लिए व्यापक लाभ सीमा (-10 डीबी से +30 डीबी)।

• लीनियर-इन-डीबी नियंत्रण सटीक लाभ समायोजन को सरल बनाता है।

• कम शोर (~1.4 nV/√Hz) सिग्नल की अखंडता को बरकरार रखता है।

• गेटिंग सुविधा के साथ दोहरे स्वतंत्र चैनल

• अच्छी लाभ सटीकता (±0.3 डीबी) और स्थिर प्रदर्शन।

नुकसान

• उच्च गति आरएफ उपयोग के लिए सीमित बैंडविड्थ (~35 मेगाहर्ट्ज)।

• अप्रचलित स्थिति दीर्घकालिक सोर्सिंग को प्रभावित कर सकती है।

• मध्यम बिजली की खपत (~125 मेगावाट प्रति चैनल)।

• निश्चित इनपुट प्रतिबाधा को बफ़रिंग की आवश्यकता हो सकती है।

• नियंत्रण प्रतिक्रिया अल्ट्रा-फास्ट गेन स्विचिंग के लिए आदर्श नहीं है।

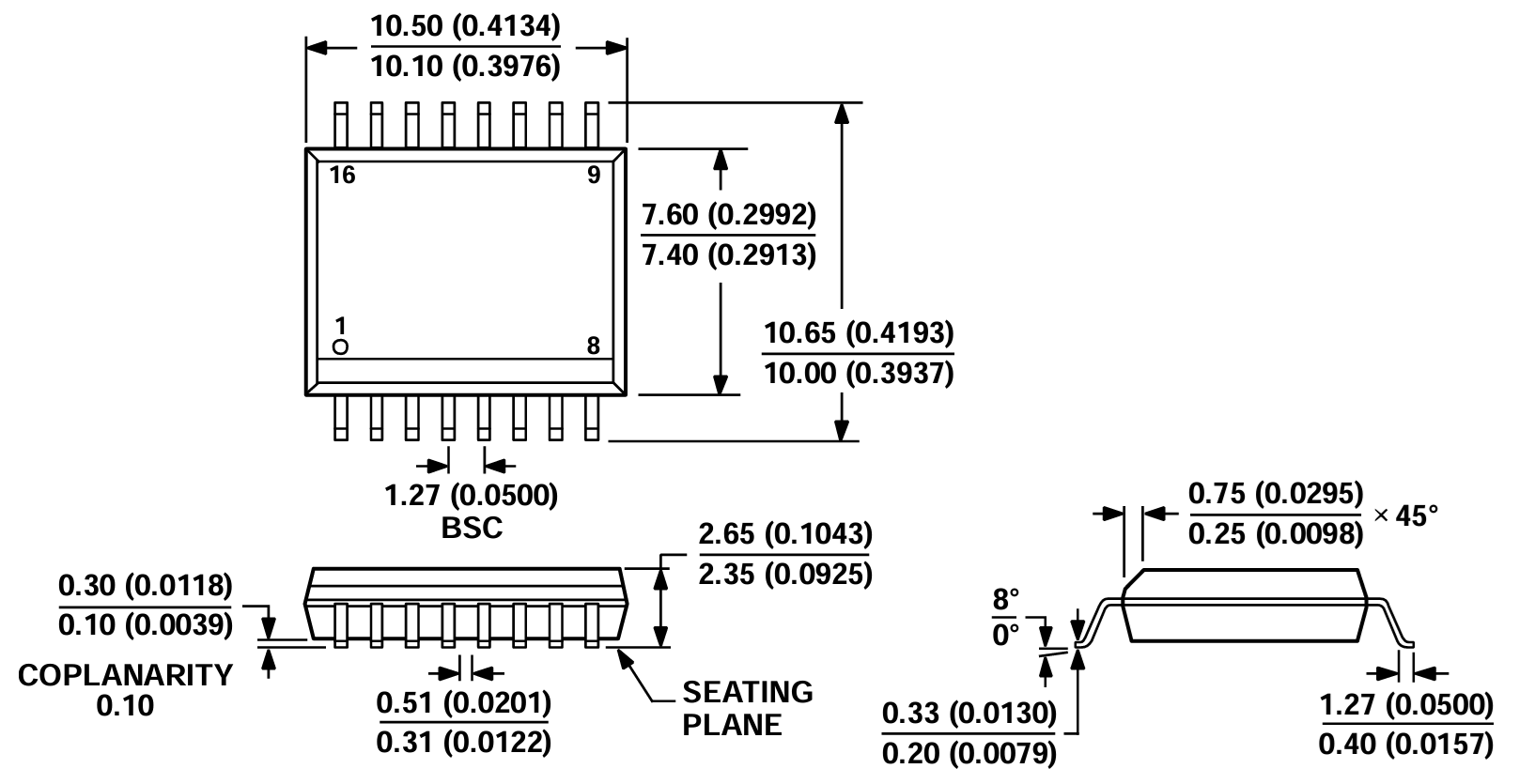

AD602JR पैकेजिंग आयाम

पैरामीटर	मिन	अधिकतम	इंच (न्यूनतम)	इंच (अधिकतम)
शरीर की लंबाई (एल)	10.10 मिमी	10.50 मिमी	0.3976 इंच	0.4134 इंच
शरीर की चौड़ाई (डब्ल्यू)	7.40 मिमी	7.60 मिमी	0.2913 इंच	0.2992 इंच
कुल लीड अवधि	10.00 मिमी	10.65 मिमी	0.3937 इंच	0.4193 इंच
लीड पिच	1.27 मिमी (बीएससी)	–	0.0500 इंच (बीएससी)	–
सीसे की मोटाई	0.20 मिमी	0.33 मिमी	0.0079 इंच	0.0130 इंच
लीड चौड़ाई	0.31 मिमी	0.51 मिमी	0.0122 इंच	0.0201 इंच
लीड लंबाई (फुट लंबाई)	0.40 मिमी	1.27 मिमी	0.0157 इंच	0.0500 इंच
लीड प्रोट्रूशन (45° चम्फर)	0.25 मिमी	0.75 मिमी	0.0098 इंच	0.0295 इंच
शरीर की ऊंचाई (बैठने के स्तर से ऊपर तक)	2.35 मिमी	2.65 मिमी	0.0925 इंच	0.1043 इंच
समतलीयता	–	0.10 मिमी	–	0.0039 इंच
लीड एंगल	0°	8°	0°	8°

AD602JR निर्माता

AD602JR द्वारा निर्मित है एनालॉग डिवाइसेस, इंक., उच्च-प्रदर्शन एनालॉग, मिश्रित-सिग्नल और डिजिटल सिग्नल प्रोसेसिंग आईसी में विश्व स्तर पर मान्यता प्राप्त नेता।अपनी सटीकता और विश्वसनीयता के लिए जाना जाने वाला एनालॉग डिवाइसेस संचार, उपकरण, चिकित्सा और औद्योगिक प्रणालियों जैसे उद्योगों के लिए उन्नत घटकों की आपूर्ति करता है।AD602 श्रृंखला जैसे वैरिएबल गेन एम्पलीफायरों में कंपनी की विशेषज्ञता, सिग्नल-प्रोसेसिंग अनुप्रयोगों की मांग के लिए अभिनव एनालॉग समाधान तैयार करने के अपने लंबे इतिहास को दर्शाती है।

निष्कर्ष

AD602JR जटिल एनालॉग सिस्टम में सटीक सिग्नल कंडीशनिंग प्रदान करने के लिए दोहरे चैनल लचीलेपन, रैखिक-इन-डीबी लाभ नियंत्रण, कम शोर और विस्तृत बैंडविड्थ को जोड़ती है।इसका आर्किटेक्चर अल्ट्रासाउंड और आरएफ एजीसी लूप से लेकर इंस्ट्रूमेंटेशन और हाई-स्पीड डेटा अधिग्रहण तक के अनुप्रयोगों का समर्थन करता है।विश्वसनीय प्रदर्शन, सटीक लाभ समायोजन और स्थिर आवृत्ति प्रतिक्रिया के साथ, यह सीमित बैंडविड्थ और सोर्सिंग चुनौतियों के बावजूद, विभिन्न वातावरणों में सिग्नल अखंडता बनाए रखने के लिए एक मूल्यवान घटक बना हुआ है।

डेटाशीट पीडीएफ

AD602JR डेटाशीट:

AD600,602.pdf

एकाधिक डिवाइस 29/जनवरी/2014.pdf
