ADM5170AP लाइन ड्राइवर गाइड: फीचर्स, पिनआउट, एप्लिकेशन और RS-232/RS-423 सिग्नल रूपांतरण

यह गाइड ADM5170AP के बारे में है, एक विशेष चिप जो डिजिटल संचार प्रणालियों में संकेत भेजने में मदद करता है।यह इस बात पर ध्यान केंद्रित करता है कि यह चिप बुनियादी तर्क संकेतों (जैसे टीटीएल या सीएमओ) को कैसे लेती है और उन्हें बेहतर ट्रांसमिशन के लिए मजबूत आरएस -232 या आरएस -423 सिग्नल में परिवर्तित करती है।यह भी बताता है कि कैसे ADM5170AP आपको आउटपुट मोड का चयन करने, सिग्नल गति को समायोजित करने और इसे कुशलता से उपयोग करने की अनुमति देता है।यह इस बात पर प्रकाश डालता है कि कैसे यह चिप लंबी दूरी पर स्पष्ट रूप से और मज़बूती से डेटा को कनेक्ट और भेजना आसान बनाती है।

सूची

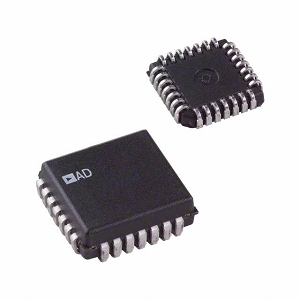

ADM5170AP अवलोकन

ADM5170AP डिजिटल संचार प्रणालियों के लिए एक बहुमुखी ऑक्टल लाइन ड्राइवर है, जो 116 kb/s तक डेटा दरों को संभालता है।यह TTL या CMOS इनपुट को स्वीकार करने के लिए विशिष्ट रूप से इंजीनियर है, जो तब उल्टा और RS-232E या RS-423A सिग्नल स्तरों में अनुवादित होते हैं।यह लचीलापन मोड सेलेक्ट इनपुट्स एमएस+ और एमएस द्वारा नियंत्रित होता है;GND में सेट करना RS-423 ऑपरेशन शुरू करता है, जबकि MS+ को VDD और MS- से VSS से जोड़ने से RS-232 ऑपरेशन सक्षम होता है।आउटपुट स्लीव रेट को विभिन्न केबल लंबाई और प्रकारों को समायोजित करते हुए, स्लीव रेट एडजस्ट (SRA) पिन और GND के बीच एक बाहरी अवरोधक को जोड़कर 10 v/gotss से 2.2 v/thes से बारीक रूप से समायोजित किया जा सकता है।डिवाइस में ऐसे आउटपुट भी हैं जिन्हें EN (सक्षम इनपुट) पिन का उपयोग करके अक्षम किया जा सकता है, जिससे एक सामान्य आउटपुट लाइन साझा करने की अनुमति मिलती है जो सिस्टम डिज़ाइन लचीलापन और दक्षता को बढ़ाता है।ADM5170AP कम पावर CMOS तकनीक, आउटपुट शॉर्ट सर्किट प्रोटेक्शन और TTL/CMOS संगत इनपुट को एकीकृत करता है, जिससे यह हाई-स्पीड मॉडेम, कंप्यूटर I/O पोर्ट और लॉजिक लेवल ट्रांसलेशन एप्लिकेशन के लिए एक आदर्श विकल्प बन जाता है।

यदि आप अपने सिस्टम को अपग्रेड करने या अपनी उत्पाद लाइन का विस्तार करने के बारे में सोच रहे हैं, तो ADM5170AP एक स्मार्ट विकल्प है।अपने बल्क ऑर्डर को रखने के लिए आज हमसे संपर्क करें और यह सुनिश्चित करें कि आपकी इन्वेंट्री इस उच्च-प्रदर्शन घटक के साथ मांग को पूरा करती है।

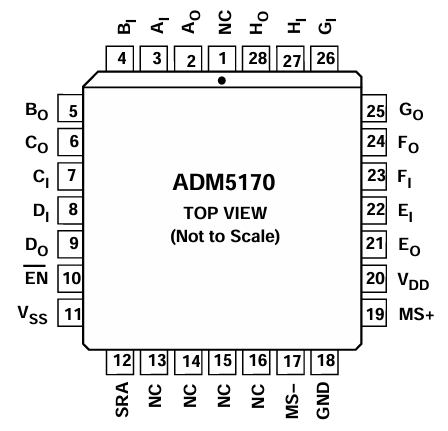

ADM5170AP पिन कॉन्फ़िगरेशन

स्मृति सहायक	समारोह
वीडीडी	बिजली की आपूर्ति इनपुट, +10 V%10%।
वीएसएस	बिजली की आपूर्ति इनपुट, -10 V%10%।
Gnd	ग्राउंड पिन।0 वी से जुड़ा होना चाहिए।
एमैं ।।।एचमैं	ड्राइवरों को एच से डिजिटल इनपुट।
एहे ।।।एचहे	RS-232/RS-423 ड्राइवर A से H तक आउटपुट।
एन	पिन सक्षम करें।जब उच्च, सभी आउटपुट 3-कहा जाता है।
एमएस+, एमएस-	मोड इनपुट का चयन करें।आउटपुट स्तर को नियंत्रित करने के लिए उपयोग किया जाता है झूला।MS+ & MS- GND से जुड़ा हुआ है, RS-423A आउटपुट स्तर का चयन किया जाता है।साथ एमएस+ वी से जुड़ा हुआ हैडीडी और एमएस- वी से जुड़ा हुआ हैएसएस, आरएस -232 आउटपुट स्तर विकसित किए जाते हैं।
एसआरए	स्लीव रेट एडजस्ट इनपुट।एक बाहरी अवरोधक (2 kω से 10 K) इस पिन और GND के बीच जुड़ा हुआ उपयोग आउटपुट स्लीव को नियंत्रित करने के लिए किया जाता है दर (10 v/µs से 2.2 v/µs)।

ADM5170AP CAD मॉडल

ADM5170AP प्रतीक

ADM5170AP पदचिह्न

ADM5170AP 3D मॉडल

ADM5170AP सुविधाएँ

• आठ एकल-समाप्त लाइन ड्राइवर: ADM5170AP में एक पैकेज में आठ स्वतंत्र लाइन ड्राइवर शामिल हैं, जो एक साथ डेटा ट्रांसमिशन के कई चैनलों के लिए अनुमति देते हैं।यह सुविधा जटिल डिजिटल संचार प्रणालियों के लिए उपयोगी है जिसमें कई सिग्नल आउटपुट की आवश्यकता होती है

• मानकों का अनुपालन: यह डिवाइस EIA RS-232E, RS-423A, और CCITT V.10/X.26 मानकों के अनुरूप है, यह सुनिश्चित करना कि यह डिजिटल संचार ढांचे की एक सीमा के भीतर सुचारू रूप से संचालित हो सकता है और अंतर्राष्ट्रीय संचार प्रोटोकॉल के साथ संगत है।

• क्रमादेश योग्य स्लीव दर?यह समायोजन कनेक्टिंग केबल की विशेषताओं के अनुसार सिग्नल अखंडता के ठीक-ट्यूनिंग के लिए अनुमति देता है, सिग्नल रिफ्लेक्शन और ट्रांसमिशन त्रुटियों को कम करता है।

• व्यापक आपूर्ति वोल्टेज सीमा : ADM5170AP VDD के लिए 9 V से 15 V तक और VSS के लिए -9 V से -15 V तक आपूर्ति वोल्टेज रेंज के साथ काम करता है।यह व्यापक सीमा विभिन्न सिस्टम कॉन्फ़िगरेशन में डिवाइस के लचीलेपन को बढ़ाती है, विभिन्न बिजली आपूर्ति को समायोजित करती है।

• कम बिजली सीएमओएस प्रौद्योगिकी: कम पावर सीएमओएस तकनीक के साथ निर्मित, ADM5170AP अक्षम होने पर बिजली की खपत को 40 मेगावाट तक कम कर देता है।यह सुविधा उन प्रणालियों में ऊर्जा-बचत के लिए महत्वपूर्ण है जिनके लिए लंबे परिचालन घंटे और स्थिरता की आवश्यकता होती है।

• 3-राज्य आउटपुट: ADM5170AP के आउटपुट पिन को EN (इनपुट सक्षम) पिन का उपयोग करके अक्षम किया जा सकता है।यह कार्यक्षमता सामान्य संचार लाइनों के साझा करने की अनुमति देती है और सिग्नल हस्तक्षेप को रोकती है, जिससे यह उन प्रणालियों के लिए आदर्श बन जाता है जहां कई ड्राइवर आउटपुट मार्ग साझा करते हैं।

• TTL/CMOS संगत इनपुट: लाइन ड्राइवर टीटीएल और सीएमओएस इनपुट स्तर दोनों को स्वीकार करता है, विभिन्न तर्क परिवारों के साथ इंटरफेसिंग में बहुमुखी प्रतिभा की पेशकश करता है।यह सुविधा अतिरिक्त स्तर की शिफ्टिंग हार्डवेयर की आवश्यकता को समाप्त करके डिजाइन प्रक्रिया को सरल बनाती है।

• आउटपुट शॉर्ट सर्किट संरक्षण: इसमें आउटपुट शॉर्ट्स के खिलाफ अंतर्निहित सुरक्षा शामिल है, जो ऑपरेशन के दौरान आकस्मिक शॉर्ट सर्किट के कारण क्षति को रोककर डिवाइस की विश्वसनीयता और स्थायित्व को बढ़ाता है।

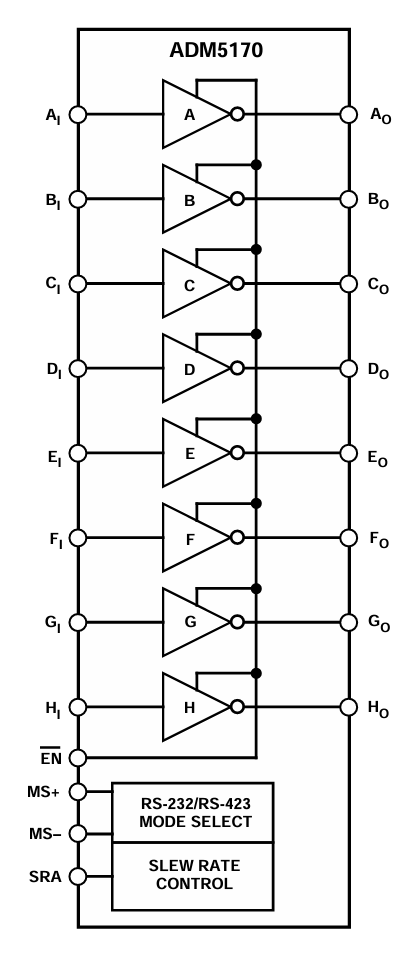

ADM5170AP ब्लॉक आरेख

ब्लॉक आरेख की ADM5170AP एक ऑक्टल लाइन ड्राइवर के रूप में इसके फ़ंक्शन को दिखाता है, एच के माध्यम से एक लेबल वाले आठ इनपुट-आउटपुट सिग्नल चैनलों को संभालना। TTL/CMOS उपयुक्त लाइन ड्राइवर आउटपुट स्तर (एओ से हो) में इनपुट सिग्नल।ये आउटपुट MS+ और MS- पिन के माध्यम से चुने गए मोड के आधार पर, RS-232 या RS-423 मानकों के तहत संचालित हो सकते हैं। मोड का चयन करें RS-232 और RS-423 सिग्नलिंग स्तरों के बीच आरेख स्विच के नीचे ब्लॉक।

इसके अतिरिक्त, आरेख दिखाता है स्लीव रेट कंट्रोल पिन (SRA), जो आउटपुट सिग्नल के संक्रमण दर को समायोजित करने की अनुमति देता है।यह सिग्नल अखंडता और विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को प्रबंधित करने में मदद करता है, विशेष रूप से लंबे समय तक ट्रांसमिशन लाइनों पर। एन पिन एक सक्षम नियंत्रण है जो सभी ड्राइवरों को एक साथ सक्रिय या निष्क्रिय करता है।कुल मिलाकर, ADM5170AP एक बहुमुखी लाइन ड्राइवर आईसी है जिसका उपयोग डिजिटल संचार प्रणालियों में किया जाता है, जिसे कई मानकों का समर्थन करने और सीरियल डेटा लिंक पर विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए डिज़ाइन किया गया है।

ADM5170AP विनिर्देश

प्रकार	पैरामीटर
उत्पादक	एनालॉग डिवाइस इंक।
पैकेजिंग	नली
भाग की स्थिति	अप्रचलित
प्रकार	चालक
शिष्टाचार	Rs232, rs423
ड्राइवरों/रिसीवर की संख्या	8/0
आधार - सामग्री दर	116kbps
वोल्टेज - आपूर्ति	9v ~ 15v
परिचालन तापमान	-40 ° C ~ 85 ° C
माउन्टिंग का प्रकार	सतह पर्वत
पैकेज / मामला	28-एलसीसी (जे-लीड)
आपूर्तिकर्ता युक्ति पैकेज	28-PLCC (11.51x11.51)
आधार उत्पाद संख्या	ADM5170

ADM5170AP आउटपुट मोड प्रोग्रामिंग

ADM5170AP चिप में दो आउटपुट मोड हैं जो इसे सिग्नल भेजने के लिए विभिन्न वोल्टेज मानकों के साथ काम करने देते हैं।ये मोड हैं:

1. कम आउटपुट मोड: यह मोड RS-423A मानक का अनुसरण करता है, जिसका उपयोग सीधे, पॉइंट-टू-पॉइंट संचार के लिए किया जाता है।इस मोड का उपयोग करने के लिए, मोड सेलेक्ट पिन कनेक्ट करें, MS+ और MS- लेबल किए गए, सीधे जमीन (GND) से।यह सेटअप वोल्टेज के स्तर को कम और अधिक नियंत्रित रखता है, जो कि एक साथ बंद होने पर हस्तक्षेप से बचने के लिए अच्छा है।

2. उच्च आउटपुट मोड: यह मोड RS-232 मानक से मेल खाता है और उन परिदृश्यों के लिए उपयुक्त है जहां केबल लंबे हैं या सिग्नल को दूर तक यात्रा करना पड़ता है, क्योंकि यह मजबूत और उच्च वोल्टेज संकेतों के लिए अनुमति देता है।इस मोड को सक्रिय करने के लिए, MS+ को सकारात्मक बिजली की आपूर्ति (VDD) और MS- से नकारात्मक बिजली की आपूर्ति (VSS) से कनेक्ट करें।यह आउटपुट को मजबूत बनाता है, यह सुनिश्चित करना कि सिग्नल लंबी दूरी पर स्पष्ट रहता है।

इनपुट				आउटपुट
एमएस+	एमएस-	एन	डेटा
Gnd	Gnd	0	0	5 वी से 6 वी (आरएस -423)
Gnd	Gnd	0	1	-5 वी से -6 वी (आरएस -423)
वीडीडी	वीएसएस	0	0	(VDD-3 V) (RS-232) ¹
वीडीडी	वीएसएस	0	1	(वीएसएस + 3 वी) (आरएस -232) ¹
एक्स	एक्स	1	एक्स	उच्च z

ADM5170AP अनुप्रयोग

उच्च गति संचार प्रणालियाँ

ADM5170AP 116 kb/s तक डेटा दरों को संभालने की क्षमता के कारण उच्च गति संचार प्रणालियों के लिए आदर्श रूप से अनुकूल है।यह नेटवर्क पर तेजी से और विश्वसनीय डेटा ट्रांसमिशन की आवश्यकता वाले अनुप्रयोगों के लिए एकदम सही बनाता है।

कंप्यूटर I/O पोर्ट और परिधीय

इस लाइन ड्राइवर का उपयोग कंप्यूटर इनपुट/आउटपुट पोर्ट और बाह्य उपकरणों को इंटरफेस करने में बड़े पैमाने पर किया जाता है।TTL/CMOS स्तरों और RS-232E/RS-423A मानकों के साथ इसकी संगतता यह सुनिश्चित करती है कि यह कंप्यूटर हार्डवेयर की एक विस्तृत श्रृंखला के साथ मूल रूप से एकीकृत हो सकता है, उपकरणों के बीच कनेक्टिविटी और डेटा प्रवाह को बढ़ाता है।

उच्च गति मोडेम

इसकी उच्च डेटा दर हैंडलिंग और समायोज्य स्लीव दर को देखते हुए, ADM5170AP उच्च गति वाले मॉडेम अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प है।यह स्पष्ट और सुसंगत इंटरनेट कनेक्टिविटी सुनिश्चित करते हुए, डेटा सिग्नल को प्रभावी ढंग से संशोधित और डिमोड्यूलेट करने में मदद करता है।

प्रिंटर

प्रिंटर में, ADM5170AP कंप्यूटर और प्रिंटर के बीच डेटा के विश्वसनीय ट्रांसमिशन में मदद करता है।नुकसान के बिना लंबी दूरी पर डेटा को प्रभावी ढंग से डेटा प्रसारित करने की इसकी क्षमता उच्च गुणवत्ता, तेजी से मुद्रण संचालन सुनिश्चित करती है।

तर्क स्तर अनुवाद

डिवाइस लॉजिक लेवल अनुवाद में भी भूमिका निभाता है, TTL या CMOS इनपुट स्तरों को RS-232E या RS-423A आउटपुट स्तर में परिवर्तित करता है।यह फ़ंक्शन उन प्रणालियों में अच्छा है जहां डिवाइस विभिन्न तर्क स्तरों पर काम करते हैं, जिससे विविध इलेक्ट्रॉनिक घटकों में संगतता और प्रभावी संचार सुनिश्चित होता है।

ADM5170AP समान भागों

• ADM560JRSZ

• ADM5170JP-REEL

• ADM560JRS

ADM5170AP लाभ

मोड चयन के साथ दोहरी प्रोटोकॉल समर्थन

ADM5170AP RS-232E और RS-423A आउटपुट मानकों के बीच चयन करने की अनुमति देता है जो मोड सेलेक्ट इनपुट्स (MS+ और MS-) का उपयोग करते हैं।यह दोहरी संगतता एप्लिकेशन डिज़ाइन में लचीलापन प्रदान करती है, अतिरिक्त घटकों की आवश्यकता के बिना विभिन्न संचार आवश्यकताओं को समायोजित करती है।

आठ स्वतंत्र ड्राइवर

आठ एकल-समाप्त लाइन ड्राइवरों को एक पैकेज में एकीकृत करते हुए, ADM5170AP कई चिप्स की आवश्यकता को कम करता है, स्थान की बचत करता है और सिस्टम डिजाइन में जटिलता को कम करता है।यह एकीकरण सीमित पीसीबी रियल एस्टेट के साथ वातावरण में फायदेमंद है।

व्यापक आपूर्ति वोल्टेज सीमा

डिवाइस की एक विस्तृत आपूर्ति वोल्टेज रेंज (वीडीडी के लिए 9 वी से 15 वी, और वीएसएस के लिए -9 वी से -15 वी) में संचालित करने की क्षमता विभिन्न बिजली वातावरण के लिए अनुकूलनीय बनाती है, जिससे विविध परिचालन सेटिंग्स में इसकी उपयोगिता बढ़ जाती है।

कम बिजली की खपत

कम पावर सीएमओएस तकनीक की विशेषता, ADM5170AP कम बिजली की खपत करता है, खासकर जब विकलांग (केवल 40 मेगावाट)।यह ऊर्जा दक्षता इसे उन अनुप्रयोगों के लिए उपयुक्त बनाती है जहां बिजली संरक्षण की आवश्यकता होती है, जैसे कि बैटरी संचालित उपकरण।

TTL/CMOS संगत इनपुट

मानक TTL और CMOS लॉजिक लेवल के साथ इसकी संगतता ADM5170AP सुनिश्चित करती है कि डिजिटल सिस्टम की एक विस्तृत श्रृंखला के साथ मूल रूप से इंटरफ़ेस हो सकता है, जिससे स्तर-शिफ्टिंग हार्डवेयर की आवश्यकता को समाप्त किया जा सके और सिस्टम डिज़ाइन को सरल बनाया जा सके।

आउटपुट शॉर्ट सर्किट संरक्षण

आउटपुट शॉर्ट्स के खिलाफ अंतर्निहित सुरक्षा के साथ, ADM5170AP ऑपरेशन के दौरान आकस्मिक शॉर्ट सर्किट के कारण डिवाइस और सिस्टम की रक्षा करते हुए, डिवाइस और सिस्टम की रक्षा करता है।

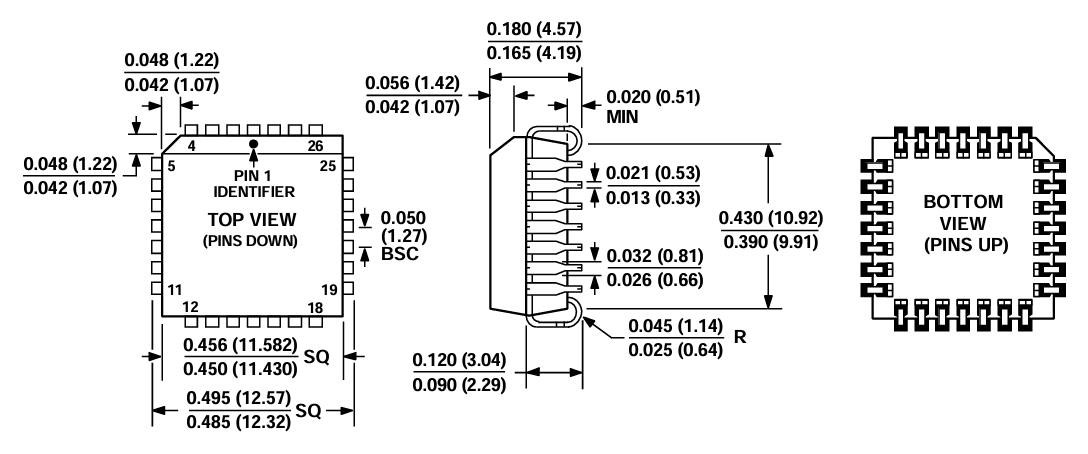

ADM5170AP पैकेजिंग आयाम

पैकेज आयाम

पैरामीटर	आयाम (मिमी)
शरीर की चौड़ाई (न्यूनतम - अधिकतम)	12.32 - 12.57
शरीर की लंबाई (न्यूनतम - अधिकतम)	11.43 - 11.58
शरीर की ऊंचाई (न्यूनतम - अधिकतम)	9.91 - 10.92
लीड स्पैन (न्यूनतम - अधिकतम)	4.19 - 4.57
लीड पिच (विशिष्ट)	1.27
सीसा मोटाई (न्यूनतम - अधिकतम)	0.33 - 0.53
सीसा चौड़ाई (न्यूनतम - अधिकतम)	0.64 - 1.14
गतिरोध ऊंचाई (न्यूनतम)	0.51
लीड शोल्डर चौड़ाई (न्यूनतम - अधिकतम)	1.07 - 1.42
कॉर्नर रेडियस (आर) (न्यूनतम - अधिकतम)	0.64 - 1.14

पैकेज रूपरेखा

ADM5170AP निर्माता

ADM5170AP द्वारा निर्मित है एनालॉग डिवाइस इंक। (एडीआई), उच्च-प्रदर्शन एनालॉग, मिश्रित-सिग्नल और डिजिटल सिग्नल प्रोसेसिंग (डीएसपी) एकीकृत सर्किट के डिजाइन और उत्पादन में एक विश्व स्तर पर मान्यता प्राप्त नेता।1965 में स्थापित और विलमिंगटन, मैसाचुसेट्स में मुख्यालय, ADI को अत्याधुनिक अर्धचालक समाधान देने के लिए जाना जाता है जो संचार, औद्योगिक स्वचालन, मोटर वाहन प्रणाली और उपभोक्ता इलेक्ट्रॉनिक्स जैसे उद्योगों में अनुप्रयोगों की सेवा करते हैं।विश्वसनीयता और नवाचार के लिए ADI की प्रतिष्ठा ADM5170AP जैसे घटकों में परिलक्षित होती है, जो सिग्नल अखंडता, कम बिजली की खपत और सिस्टम लचीलेपन पर कंपनी का ध्यान केंद्रित करती है।एनालॉग डिवाइस यह सुनिश्चित करते हैं कि ADM5170AP सहित प्रत्येक उत्पाद, आधुनिक इलेक्ट्रॉनिक सिस्टम के लिए कठोर गुणवत्ता और प्रदर्शन मानकों को पूरा करता है।

निष्कर्ष

ADM5170AP डिजिटल संचार अनुप्रयोगों के लिए एक अच्छी तरह से गोल समाधान प्रदान करता है जो मजबूत सिग्नल रूपांतरण और प्रोटोकॉल लचीलेपन की मांग करता है।RS-232E और RS-423A मानकों, आठ स्वतंत्र ड्राइवर चैनलों के समर्थन के साथ, और प्रोग्रामेबल स्लीव रेट और आउटपुट सक्षम नियंत्रण जैसी विशेषताएं, यह सिस्टम की एक विस्तृत श्रृंखला में डिजाइन एकीकरण को सरल बनाता है।टीटीएल/सीएमओएस इनपुट, कम बिजली संचालन, और अंतर्निहित शॉर्ट-सर्किट सुरक्षा के साथ इसकी संगतता शक्ति-संवेदनशील और अंतरिक्ष-विवश वातावरण में इसकी उपयोगिता को और बढ़ाती है।गुणवत्ता और नवाचार के लिए एनालॉग डिवाइसेस की प्रतिष्ठा द्वारा समर्थित, ADM5170AP सीरियल संचार अनुप्रयोगों में भरोसेमंद प्रदर्शन की तलाश करने वालों के लिए एक ठोस विकल्प है।
