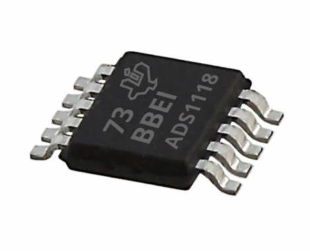

ADS1118 16-बिट एडीसी और तापमान सेंसर

सटीक इलेक्ट्रॉनिक्स की दुनिया में, सिस्टम प्रदर्शन के लिए सटीक और कुशल डेटा अधिग्रहण का उपयोग किया जाता है।टेक्सास इंस्ट्रूमेंट्स ADS1118 एक बहुमुखी 16-बिट एनालॉग-टू-डिजिटल कनवर्टर (ADC) के रूप में खड़ा है जो व्यावहारिक कार्यक्षमता के साथ उच्च परिशुद्धता को जोड़ता है।एक एकीकृत मल्टीप्लेक्स, प्रोग्रामेबल गेन एम्पलीफायर (पीजीए), तापमान सेंसर और थरथरानवाला के साथ डिज़ाइन किया गया, ADS1118 सटीक एनालॉग माप के लिए एक व्यापक समाधान प्रदान करता है।इसका अभिनव डिजाइन न केवल उच्च-रिज़ॉल्यूशन डेटा प्रदान करता है, बल्कि ऊर्जा दक्षता पर भी जोर देता है, जिससे यह अलग-अलग पर्यावरणीय परिस्थितियों में विश्वसनीय प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बन जाता है।पोर्टेबल उपकरणों से लेकर औद्योगिक प्रणालियों तक, ADS1118 के सहज एकीकरण, लचीलेपन और उन्नत सुविधाओं ने आधुनिक एडीसी तकनीक में एक बेंचमार्क सेट किया।यह लेख ADS1118 की प्रमुख विशेषताओं, बहुमुखी अनुप्रयोगों और सटीक इलेक्ट्रॉनिक्स पर इसके प्रभाव की पड़ताल करता है।

सूची

ADS1118 की विशेषताएं

विशेषता	विवरण
पैकेट	अल्ट्रा-स्मॉल QFN: 2 मिमी x 1.5 मिमी x 0.4 मिमी
आपूर्ति सीमा	वाइड सप्लाई रेंज: 2 वी से 5.5 वी
वर्तमान उपभोग	- निरंतर मोड: 150 µa
	- सिंगल-शॉट मोड: ऑटो पावर डाउन
क्रमादेश डेटा दर	860 एसपी से 8 एसपी
सेटिंग	एकल-चक्र सेटिंग
वोल्टेज संदर्भ	आंतरिक निम्न-बहाव वोल्टेज संदर्भ
तापमान संवेदक	- आंतरिक सेंसर
	- 0.5 ° C (अधिकतम) त्रुटि: 0 ° C से 70 ° C
थरथरानवाला	आंतरिक थरथरानवाला
पीजीए	आंतरिक पीजीए
इनपुट	चार एकल-समाप्त या दो अंतर इनपुट

ADS1118 के आवेदन

पर्यावरणीय अनुकूलनशीलता

ADS1118 वातावरण की एक विस्तृत श्रृंखला में इसकी बहुमुखी प्रतिभा को प्रदर्शित करता है, जिससे यह थर्मोकॉल्स और थर्मिस्टर्स के साथ तापमान निगरानी अनुप्रयोगों के लिए अत्यधिक उपयुक्त है।इसका प्रभावी कोल्ड जंक्शन मुआवजा इसकी निर्भरता को बढ़ाता है, अलग -अलग परिस्थितियों में सटीक तापमान रीडिंग प्रदान करता है।यह उन स्थितियों में बहुत मूल्य है जहां सटीक तापमान डेटा प्राप्त किया जाना चाहिए, यहां तक ​​कि चुनौतीपूर्ण वातावरण में भी।इस तरह के सावधानीपूर्वक इंस्ट्रूमेंटेशन को नियोजित करना गहराई से आकलन के लिए एकत्र किए गए डेटा की गुणवत्ता और विश्वसनीयता को प्रभावित करता है।

पोर्टेबिलिटी और ऊर्जा उपयोग

एक कॉम्पैक्ट डिजाइन और कम बिजली की खपत की विशेषता, ADS1118 पूरी तरह से पोर्टेबल उपकरणों में फिट बैठता है।कॉम्पैक्ट उपकरणों में कुशल ऊर्जा उपयोग व्यावहारिक अनुभवों से समृद्ध होता है जो उपकरण के उपयोग के लिए हल्के और लंबे समय तक चलने वाले उपकरणों की मांग करते हैं।यह ज्यादातर फायदेमंद है जहां परिवहनशीलता एक उल्लेखनीय भूमिका निभाती है, जैसे कि दूरस्थ पर्यावरण निगरानी या मोबाइल डायग्नोस्टिक उपकरणों में।न्यूनतम आकार और ऊर्जा दक्षता का संयोजन विस्तारित अनुप्रयोगों के लिए रास्ते खोलता है, हाथ में प्रौद्योगिकी में प्रगति को बढ़ावा देता है।

उद्योग और बैटरी निगरानी

औद्योगिक प्रक्रिया नियंत्रण के भीतर, ADS1118 भरोसेमंद डेटा प्रदान करता है जो उच्च परिचालन मानकों को बनाए रखने का समर्थन करता है।सटीक निगरानी न केवल अनुपालन के साथ संरेखित करती है, बल्कि दक्षता और सुरक्षा को भी बढ़ाती है।बैटरी मॉनिटरिंग सिस्टम की दुनिया में, इसकी सटीकता सटीक अत्याधुनिक डेटा प्रदान करके शीर्ष प्रदर्शन सुनिश्चित करती है।यह निर्णय लेने, बेहतर ऊर्जा प्रबंधन में सहायता और बैटरी जीवन को लम्बा करने की सूचना देता है।इस घटक का समावेश औद्योगिक और ऊर्जा उद्योगों में मौजूद जटिल मांगों की गहन समझ को उजागर करता है।
