एक्सेलेरोमीटर गाइड: यह कैसे काम करता है, प्रकार, विशिष्टताएँ और उपयोग

एक्सेलेरोमीटर एक छोटा सेंसर है जो आपको गति, कंपन, झुकाव और गुरुत्वाकर्षण के प्रभाव को मापने में मदद करता है।इस लेख में, आप सीखेंगे कि एक्सेलेरोमीटर क्या है, यह आंतरिक सेंसिंग तत्वों का उपयोग करके त्वरण का पता कैसे लगाता है, और प्रमुख विनिर्देश जो इसके प्रदर्शन को परिभाषित करते हैं।आप सेंसिंग तकनीक, माप अक्ष और आउटपुट सिग्नल के आधार पर विभिन्न प्रकार के एक्सेलेरोमीटर का भी पता लगाएंगे।सामान्य अनुप्रयोगों और अन्य मोशन सेंसरों के साथ स्पष्ट तुलना को भी कवर किया गया है।

कैटलॉग

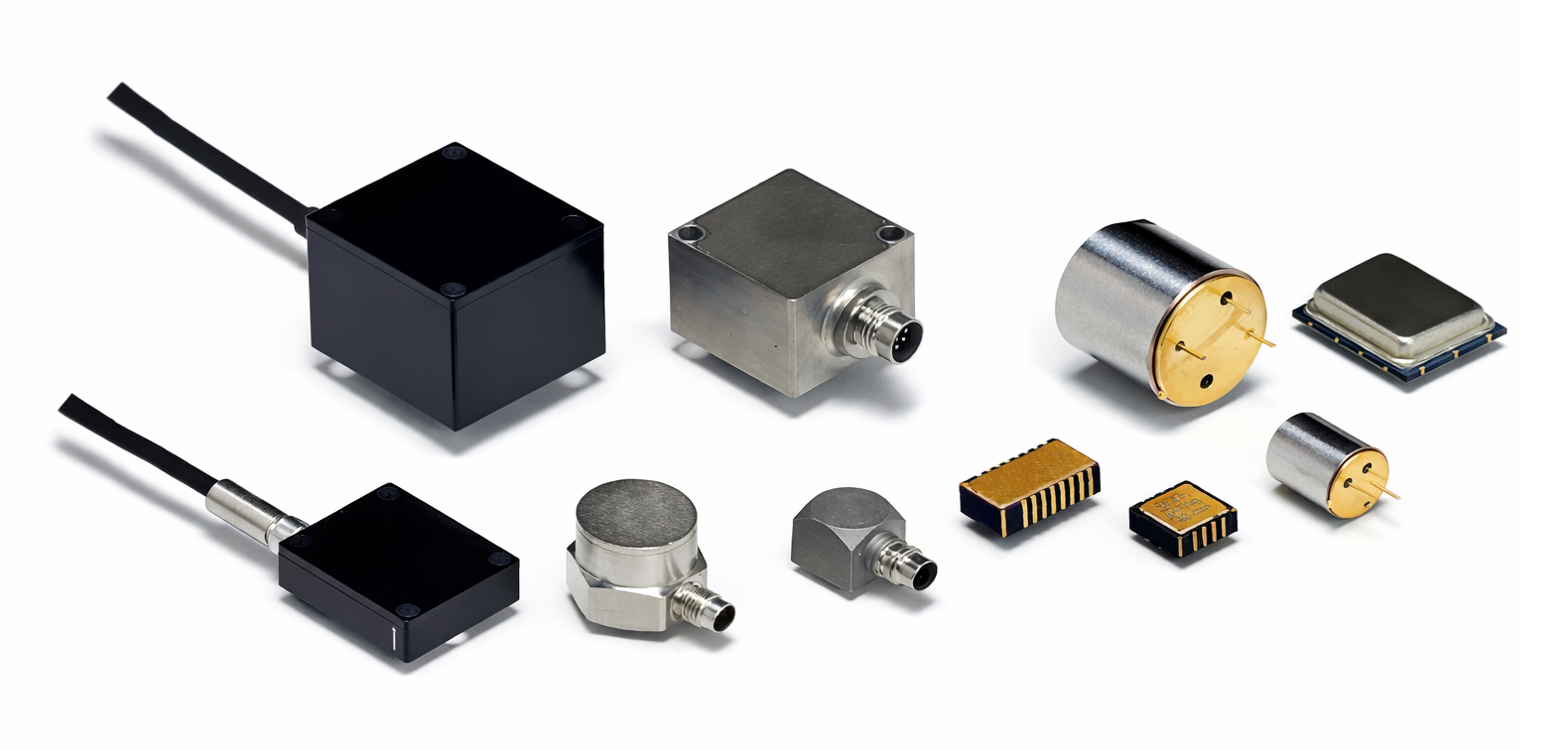

चित्र 1. एक्सेलेरोमीटर

एक्सेलेरोमीटर क्या है?

एक्सेलेरोमीटर एक कॉम्पैक्ट इलेक्ट्रॉनिक सेंसर है जिसे त्वरण बलों को महसूस करके गति और अभिविन्यास में परिवर्तन का पता लगाने के लिए डिज़ाइन किया गया है।यह किसी वस्तु पर कार्य करने वाली स्थिर और बदलती दोनों शक्तियों पर प्रतिक्रिया करता है, जिसमें गति और गुरुत्वाकर्षण प्रभाव भी शामिल हैं।एक्सेलेरोमीटर विभिन्न भौतिक रूपों में बनाए जाते हैं, जिनमें लघु चिप-स्तरीय उपकरणों से लेकर ऊबड़-खाबड़ औद्योगिक आवास तक शामिल हैं।उनका आउटपुट मापने योग्य डेटा प्रदान करता है जिसकी व्याख्या इलेक्ट्रॉनिक सर्किट या डिजिटल सिस्टम द्वारा की जा सकती है।

एक्सेलेरोमीटर का कार्य सिद्धांत

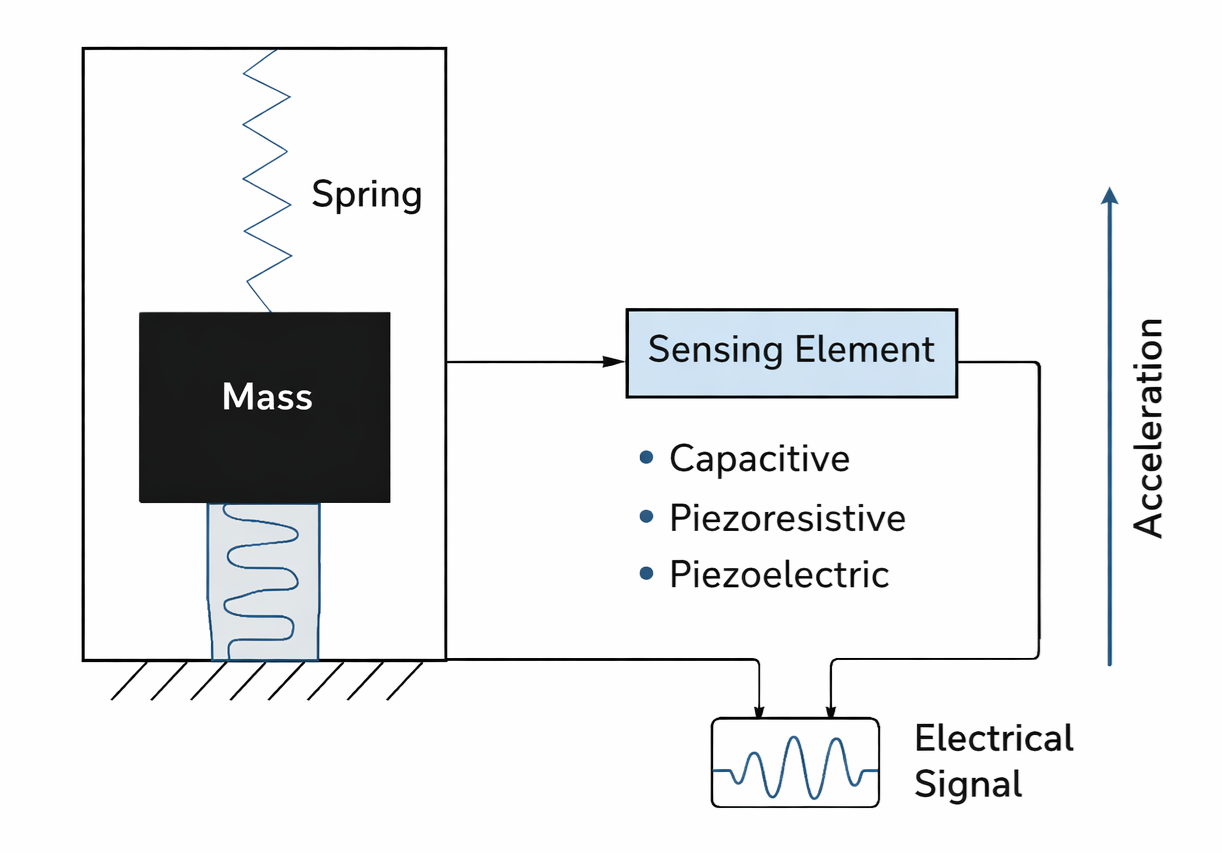

चित्र 2. एक्सेलेरोमीटर का कार्य सिद्धांत

जब डिवाइस त्वरण का अनुभव करता है तो एक्सेलेरोमीटर एक प्रूफ द्रव्यमान की गति को महसूस करके काम करता है।स्थिर परिस्थितियों में, प्रमाण द्रव्यमान अपनी संतुलन स्थिति में रहता है।जब त्वरण लागू किया जाता है, तो प्रूफ़ द्रव्यमान की जड़ता इसे सेंसर फ्रेम के सापेक्ष गति करने का कारण बनती है।चित्र 2 इस संचालन सिद्धांत को दर्शाता है।जैसे ही त्वरण सेंसर पर कार्य करता है, निलंबित द्रव्यमान स्प्रिंग के पुनर्स्थापना बल के विरुद्ध विक्षेपित हो जाता है।विस्थापन की मात्रा सीधे तौर पर लागू त्वरण के परिमाण और दिशा से संबंधित होती है।

इस यांत्रिक विस्थापन का पता संवेदन तत्व द्वारा लगाया जाता है, जो प्रमाण द्रव्यमान की गति को मापने योग्य विद्युत परिवर्तन में परिवर्तित करता है।संवेदन विधि के आधार पर, यह परिवर्तन समाई, प्रतिरोध या उत्पन्न चार्ज में भिन्नता के रूप में प्रकट हो सकता है।सेंसिंग सर्किटरी इस परिवर्तन को संसाधित करती है और एक विद्युत संकेत उत्पन्न करती है जो लागू त्वरण के समानुपाती होती है।

एक्सेलेरोमीटर की विशिष्टताएँ

विशिष्टता	विवरण
मापन रेंज	सामान्य श्रेणियाँ ±2 ग्राम, ±4 ग्राम, ±8 ग्राम, ±16 ग्राम और ±200 ग्राम तक हैं
संवेदनशीलता	विशिष्ट संवेदनशीलता 1 एमवी प्रति ग्राम से 1000 एमवी प्रति ग्राम है
संकल्प	संकल्प ADC प्रकार के आधार पर 8 बिट से 24 बिट तक होता है
आउटपुट प्रकार	के रूप में उपलब्ध है एनालॉग वोल्टेज या डिजिटल I2C और SPI
धुरी मापन	एकल अक्ष, दोहरी अक्ष, या तीन अक्ष संवेदन
बैंडविड्थ	आवृत्ति बैंडविड्थ 10 हर्ट्ज से 5000 हर्ट्ज तक होती है
आवृत्ति प्रतिक्रिया	सपाट प्रतिक्रिया रेटेड बैंडविड्थ सीमा के भीतर
शोर घनत्व	विशिष्ट शोर घनत्व 20 µg प्रति √Hz से 300 µg प्रति √Hz है
शून्य जी ऑफसेट	ऑफसेट त्रुटि आमतौर पर ±20 मिलीग्राम से ±100 मिलीग्राम होता है
रैखिकता	रैखिकता त्रुटि पूर्ण पैमाने के ±0.5 प्रतिशत से कम है
क्रॉस एक्सिस संवेदनशीलता	क्रॉस अक्ष संवेदनशीलता 2 प्रतिशत से कम है
परिचालन वोल्टेज	आपूर्ति वोल्टेज 1.8 V से 5.5 V तक होता है
वर्तमान उपभोग	कम शक्ति मॉडल 1 µA से 500 µA तक उपभोग करते हैं
परिचालन तापमान	मानक रेंज -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस है
सदमा उत्तरजीविता	सदमा सहनशीलता 2000 ग्राम से 10000 ग्राम तक होती है
आउटपुट डेटा दर	डेटा दर 1 हर्ट्ज से 10 किलोहर्ट्ज़ तक होता है
इंटरफ़ेस प्रोटोकॉल	डिजिटल प्रकार I2C, SPI, या UART का समर्थन करें
पैकेज प्रकार	सामान्य पैकेज में एलजीए, क्यूएफएन और डीआईपी शामिल हैं
आकार	विशिष्ट सेंसर का आकार 2 मिमी × 2 मिमी से 5 मिमी × 5 मिमी है
अंशांकन	फ़ैक्टरी संवेदनशीलता और ऑफसेट के लिए अंशांकित
बढ़ते प्रकार	सतह पर चढ़ाना या छेद के माध्यम से स्थापित करना
सटीकता	कुल मिलाकर सटीकता आमतौर पर ±1 प्रतिशत से ±5 प्रतिशत होती है
बहाव	तापमान बहाव 0.01 ग्राम प्रति डिग्री सेल्सियस से कम है
प्रतिक्रिया समय	प्रतिक्रिया समय 1 एमएस से नीचे है
ईएमआई प्रतिरोध	के लिए डिज़ाइन किया गया औद्योगिक विद्युत चुम्बकीय शोर का विरोध करें

सेंसिंग टेक्नोलॉजी पर आधारित एक्सेलेरोमीटर के प्रकार

कैपेसिटिव एक्सेलेरोमीटर

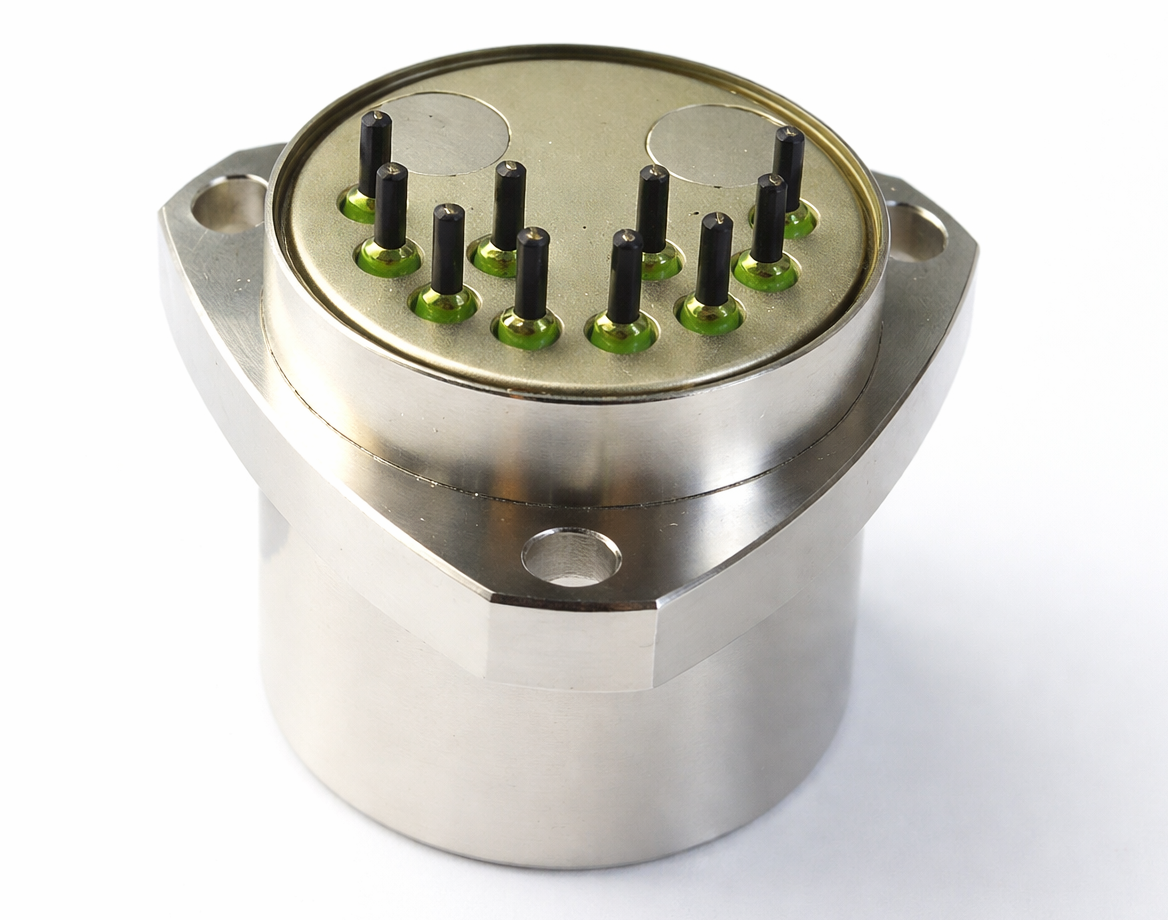

चित्र 3. कैपेसिटिव एक्सेलेरोमीटर

कैपेसिटिव एक्सेलेरोमीटर सेंसर संरचना के भीतर सूक्ष्म-स्केल प्रूफ द्रव्यमान की गति के कारण होने वाले कैपेसिटेंस में परिवर्तन पर निर्भर करते हैं।उनका डिज़ाइन उत्कृष्ट पुनरावृत्ति के साथ छोटे त्वरण परिवर्तनों का सटीक पता लगाने में सक्षम बनाता है।ये एक्सेलेरोमीटर कम आवृत्ति और झुकाव और अभिविन्यास जैसे स्थिर माप के लिए उपयुक्त हैं।उनका कॉम्पैक्ट आकार और कम बिजली की खपत उन्हें एम्बेडेड और पोर्टेबल इलेक्ट्रॉनिक सिस्टम के लिए आदर्श बनाती है।

पीजोइलेक्ट्रिक एक्सेलेरोमीटर

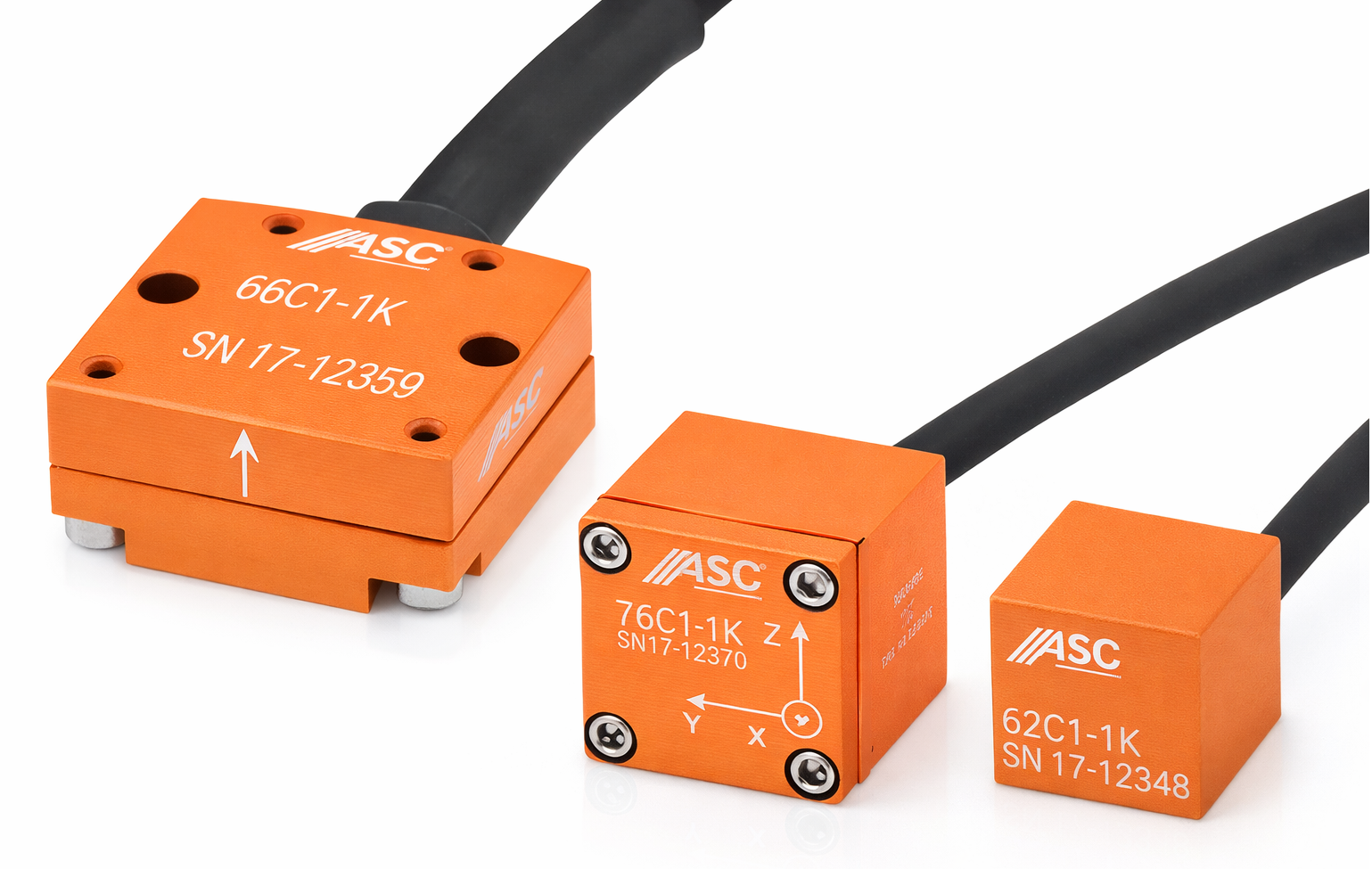

चित्र 4. पीजोइलेक्ट्रिक एक्सेलेरोमीटर

त्वरण से प्रेरित यांत्रिक तनाव के अधीन होने पर पीजोइलेक्ट्रिक एक्सेलेरोमीटर एक विद्युत संकेत उत्पन्न करते हैं।वे न्यूनतम सिग्नल विरूपण के साथ तीव्र गति और उच्च आवृत्ति कंपन को पकड़ने में विशेष रूप से प्रभावी हैं।अपने संचालन सिद्धांत के कारण, वे निरंतर या बहुत धीमी गति से बदलते त्वरण पर प्रतिक्रिया नहीं करते हैं।ये सेंसर व्यापक रूप से ऐसे वातावरण में उपयोग किए जाते हैं जहां कंपन विश्लेषण और गतिशील प्रतिक्रिया महत्वपूर्ण हैं।

पीज़ोरेसिस्टिव एक्सेलेरोमीटर

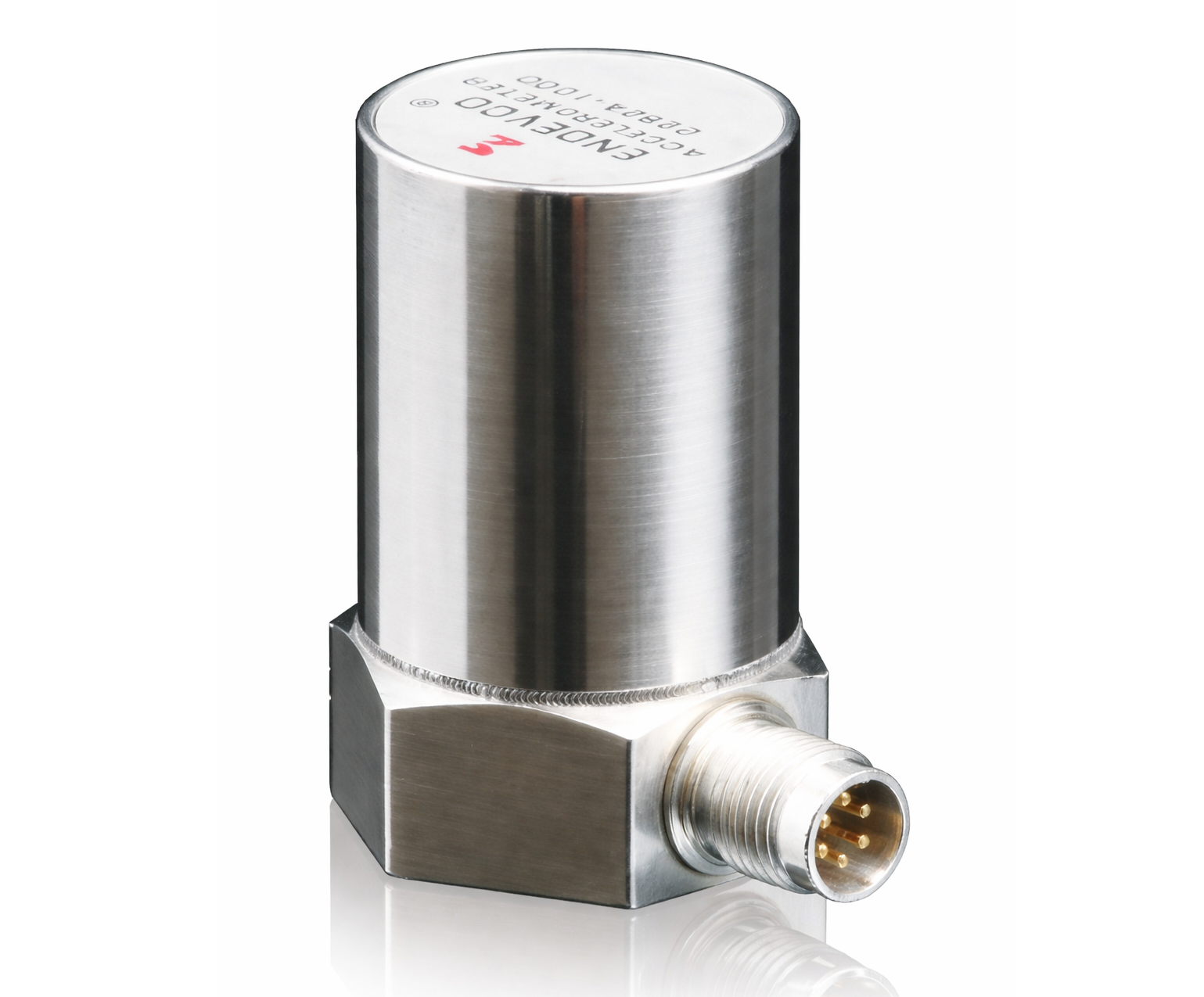

चित्र 5. पीज़ोरेसिस्टिव एक्सेलेरोमीटर

पाइज़ोरेसिस्टिव एक्सेलेरोमीटर तनावपूर्ण संवेदन तत्वों में प्रतिरोध परिवर्तनों की निगरानी करके त्वरण का पता लगाते हैं।उनका मजबूत निर्माण उन्हें मजबूत यांत्रिक झटके और कठोर परिचालन स्थितियों का सामना करने की अनुमति देता है।कुछ अन्य प्रौद्योगिकियों के विपरीत, वे व्यापक तापमान रेंज में विश्वसनीय रूप से काम कर सकते हैं।यह उन्हें उन मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाता है जहां स्थायित्व और प्रभाव प्रतिरोध की आवश्यकता होती है।

एक्सिस माप के आधार पर एक्सेलेरोमीटर के प्रकार

सिंगल-एक्सिस एक्सेलेरोमीटर

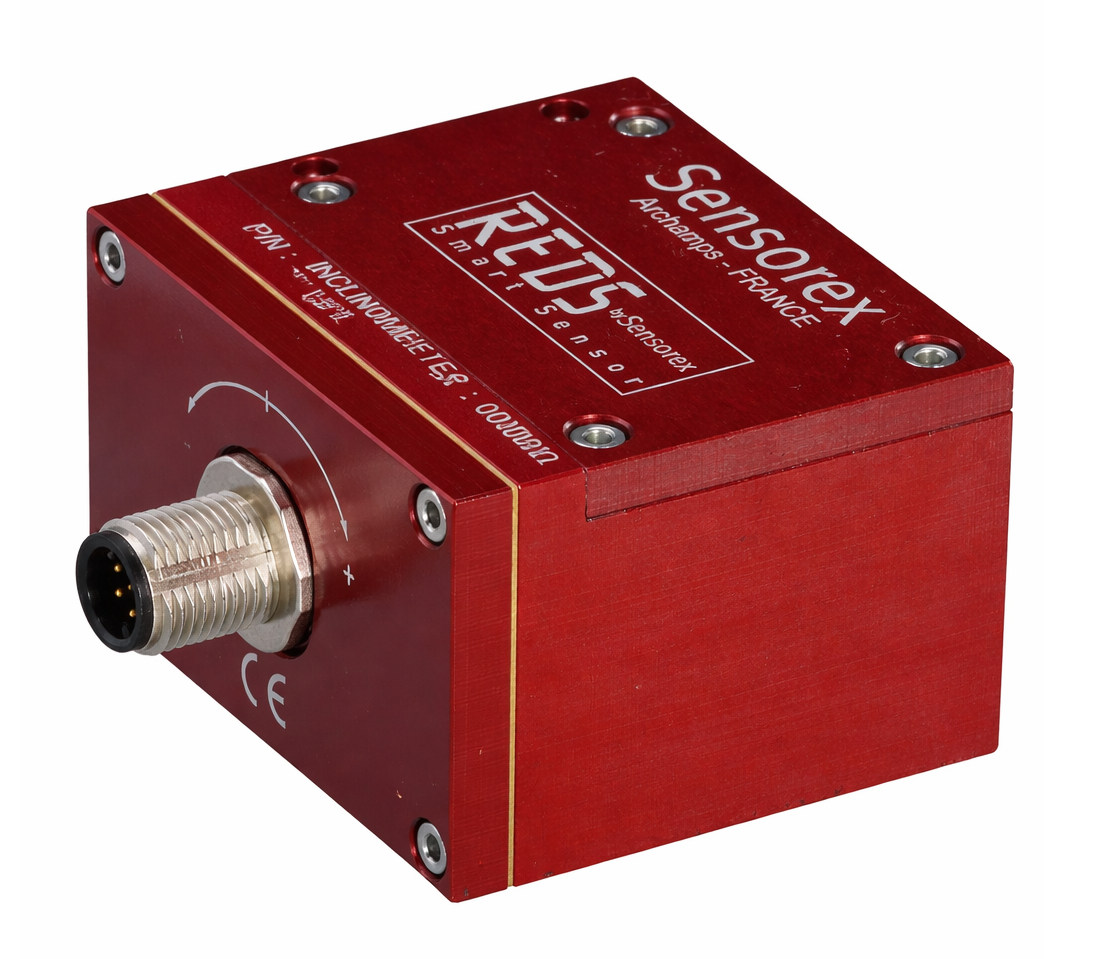

चित्र 6. सिंगल-एक्सिस एक्सेलेरोमीटर

एकल-अक्ष एक्सेलेरोमीटर एक निश्चित दिशा में त्वरण मापते हैं।इनका उपयोग आम तौर पर वहां किया जाता है जहां गति किसी ज्ञात अभिविन्यास या रैखिक पथ तक सीमित होती है।उनका सरल डिज़ाइन उन्हें लागत प्रभावी और एकीकृत करने में आसान बनाता है।इन सेंसरों को अक्सर न्यूनतम दिशात्मक जटिलता वाले सीधे निगरानी कार्यों के लिए चुना जाता है।

डुअल-एक्सिस एक्सेलेरोमीटर

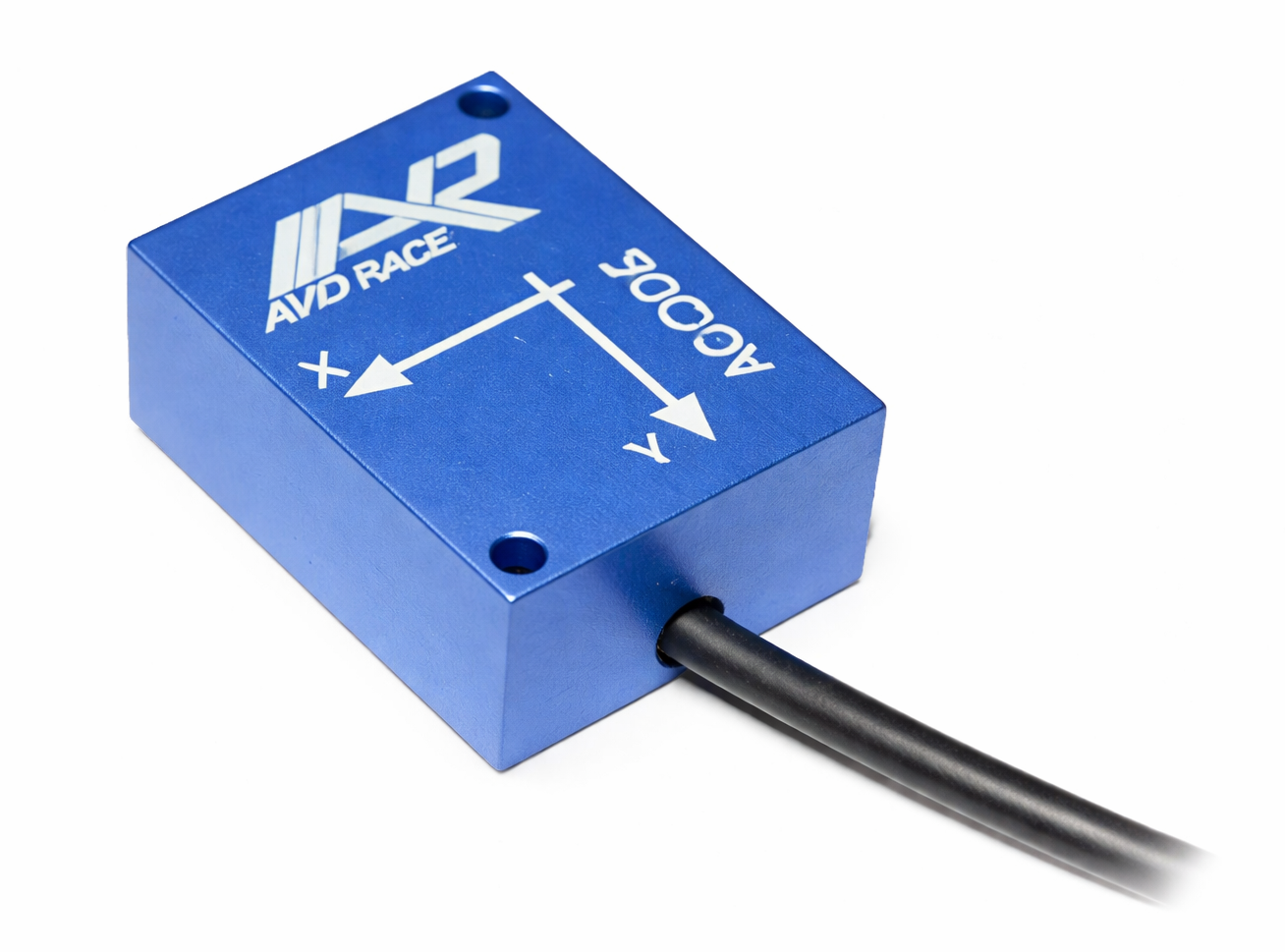

चित्र 7. डुअल-एक्सिस एक्सेलेरोमीटर

दोहरे-अक्ष एक्सेलेरोमीटर एक ही विमान के भीतर दो लंबवत दिशाओं के साथ त्वरण को मापते हैं।यह क्षमता झुकाव और समतल गति जैसी संयुक्त गतिविधियों का पता लगाने की अनुमति देती है।वे अपेक्षाकृत सरल सिग्नल प्रोसेसिंग को बनाए रखते हुए एकल-अक्ष सेंसर की तुलना में अधिक स्थानिक जानकारी प्रदान करते हैं।दोहरे-अक्ष डिज़ाइन का आमतौर पर उपयोग किया जाता है जहां द्वि-आयामी गति ट्रैकिंग पर्याप्त होती है।

त्रिअक्षीय (3-अक्ष) एक्सेलेरोमीटर

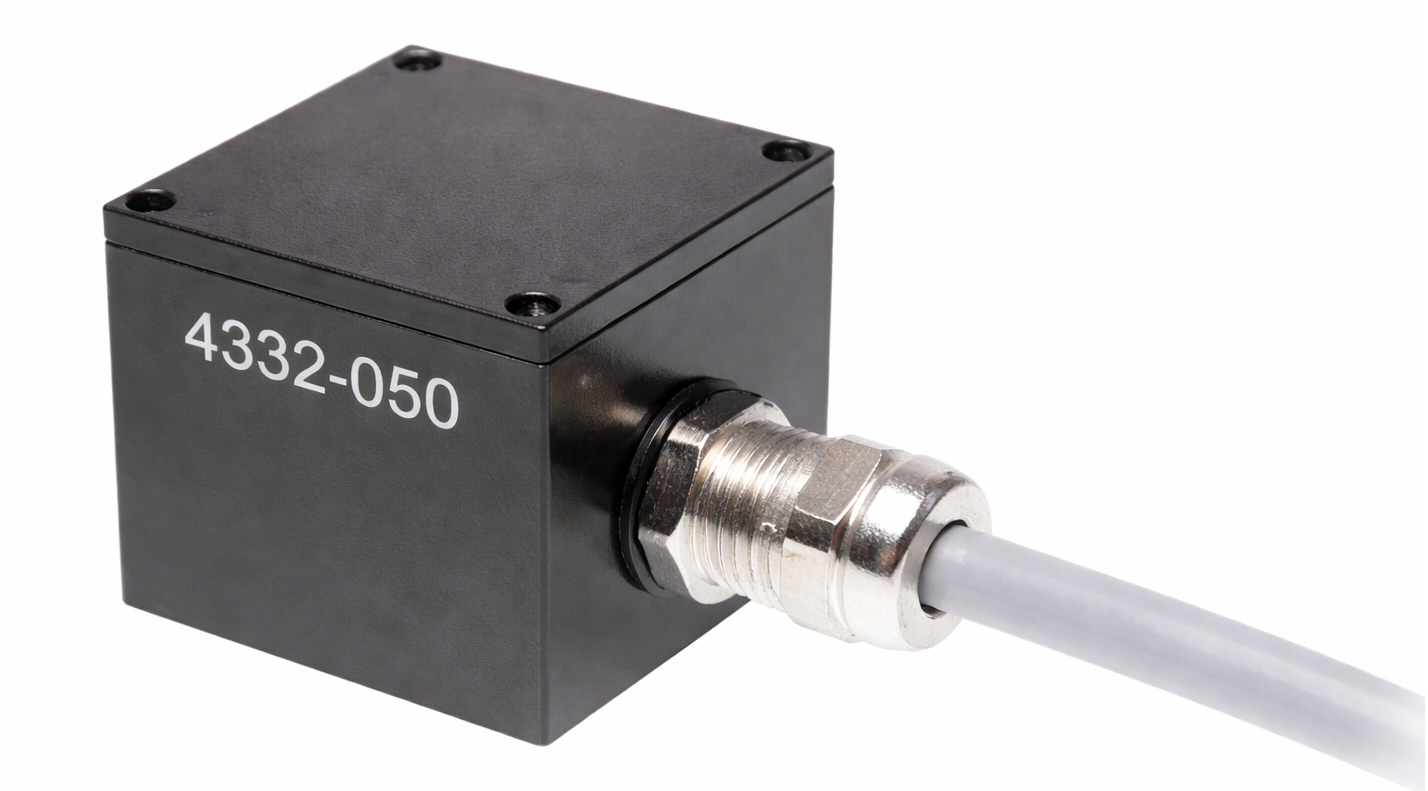

चित्र 8. त्रिअक्षीय (3-अक्ष) एक्सेलेरोमीटर

त्रिअक्षीय एक्सेलेरोमीटर तीन ऑर्थोगोनल अक्षों के साथ एक साथ त्वरण मापते हैं।यह सेंसर ओरिएंटेशन की परवाह किए बिना पूर्ण स्थानिक गति का पता लगाने में सक्षम बनाता है।वे एकाधिक एकल-अक्ष सेंसर की आवश्यकता को समाप्त करके सिस्टम डिज़ाइन को सरल बनाते हैं।त्रिअक्षीय एक्सेलेरोमीटर का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें पूर्ण गति जागरूकता और अभिविन्यास ट्रैकिंग की आवश्यकता होती है।

आउटपुट प्रकार के आधार पर एक्सेलेरोमीटर के प्रकार

एनालॉग एक्सेलेरोमीटर

एनालॉग एक्सेलेरोमीटर एक सतत वोल्टेज सिग्नल उत्पन्न करते हैं जो त्वरण के साथ सीधे बदलता रहता है।यह आउटपुट न्यूनतम आंतरिक प्रसंस्करण के साथ निगरानी की अनुमति देता है।हालाँकि, सिग्नल की गुणवत्ता बाहरी विद्युत शोर और लंबी केबल लंबाई से प्रभावित हो सकती है।सटीक अनुप्रयोगों में अक्सर सावधानीपूर्वक सिग्नल कंडीशनिंग की आवश्यकता होती है।

डिजिटल एक्सेलेरोमीटर

डिजिटल एक्सेलेरोमीटर मानकीकृत संचार प्रोटोकॉल का उपयोग करके डिजिटल प्रारूप में त्वरण डेटा प्रदान करते हैं।यह शोर के प्रति संवेदनशीलता को कम करता है और लंबी दूरी पर डेटा ट्रांसमिशन को सरल बनाता है।कई डिजिटल एक्सेलेरोमीटर में आंतरिक फ़िल्टरिंग और अंशांकन सुविधाएँ शामिल हैं।उनका संरचित आउटपुट उन्हें डिजिटल नियंत्रण प्रणालियों के साथ सीधे एकीकरण के लिए उपयुक्त बनाता है।

एक्सेलेरोमीटर के अनुप्रयोग

1. उपभोक्ता इलेक्ट्रॉनिक्स

एक्सेलेरोमीटर का उपयोग स्मार्टफोन और पहनने योग्य वस्तुओं में गति और डिवाइस ओरिएंटेशन का पता लगाने के लिए किया जाता है।वे स्क्रीन रोटेशन, कदम गिनती और गति-आधारित सुविधाओं की अनुमति देते हैं।

2. ऑटोमोटिव सिस्टम

वाहनों में, एक्सेलेरोमीटर दुर्घटनाओं के दौरान गति में अचानक परिवर्तन का पता लगाता है।वे एयरबैग को ट्रिगर करने में मदद करते हैं और स्थिरता और रोलओवर नियंत्रण जैसी सुरक्षा प्रणालियों का समर्थन करते हैं।

3. औद्योगिक निगरानी

एक्सेलेरोमीटर मोटर और पंप जैसी मशीनों में कंपन को मापते हैं।यह समस्याओं का शीघ्र पता लगाने में मदद करता है और अप्रत्याशित मशीन विफलता को रोकता है।

4. चिकित्सा एवं स्वास्थ्य देखभाल उपकरण

एक्सेलेरोमीटर फिटनेस बैंड और मेडिकल वियरेबल्स में शरीर की गतिविधि को ट्रैक करते हैं।इनका उपयोग गिरने का पता लगाने और रोगी गतिविधि की निगरानी के लिए भी किया जाता है।

5. एयरोस्पेस एवं रक्षा

एक्सेलेरोमीटर विमान, ड्रोन और अंतरिक्ष यान को गति और दिशा मापने में मदद करते हैं।वे नेविगेशन और उड़ान नियंत्रण प्रणालियों के लिए महत्वपूर्ण हैं।

6. रोबोटिक्स और स्वचालन

रोबोट में, एक्सेलेरोमीटर गति, झुकाव और अचानक प्रभावों को महसूस करता है।वे संतुलन, नियंत्रण और सुरक्षित संचालन को बेहतर बनाने में मदद करते हैं।

7. संरचनात्मक एवं भूकंपीय निगरानी

एक्सेलेरोमीटर इमारतों और पुलों में कंपन का पता लगाता है।इनका उपयोग भूकंप के दौरान ज़मीन की हलचल पर नज़र रखने के लिए भी किया जाता है।

एक्सेलेरोमीटर बनाम जायरोस्कोप बनाम इनक्लिनोमीटर

विशिष्टता	एक्सेलेरोमीटर	जाइरोस्कोप	इनक्लिनोमीटर
प्राथमिक माप	रैखिक त्वरण	कोणीय वेग	झुकाव कोण
मापी गई मात्रा इकाई	मीटर प्रति दूसरा चुकता	डिग्री प्रति दूसरा	डिग्री
विशिष्ट माप रेंज	माइनस 16 से प्लस 16 मीटर प्रति सेकंड वर्ग	250 से 2000 प्रति सेकंड डिग्री	शून्य से 360 डिग्री
स्थैतिक मापन क्षमता	हाँ	नहीं	हाँ
मोशन प्रकार का पता चला	अनुवाद और कंपन	घूर्णन और घूमना	झुकाव और ढलान
संवेदनशीलता स्तर	ऊंचे पर निचले स्तर पर आवृत्तियाँ	ऊँचे से ऊँचे रोटेशन दरें	के लिए बहुत ऊँचा धीमी गति से झुकाव
आउटपुट सिग्नल प्रकार	एनालॉग या डिजिटल	डिजिटल	एनालॉग या डिजिटल
सामान्य नमूनाकरण दर	100 से 5000 तक हर्ट्ज़	100 से 8000 तक हर्ट्ज़	10 से 200 हर्ट्ज़
विशिष्ट शोर घनत्व	50 माइक्रो जी प्रति रूट हर्ट्ज़	0.01 डिग्री प्रति सेकंड प्रति रूट हर्ट्ज़	0.001 डिग्री
समय के साथ बहाव	नीचा	बिना उच्च सुधार	बहुत कम
गुरुत्वाकर्षण संदर्भ उपयोग	गुरुत्वाकर्षण का उपयोग करता है वेक्टर	उपयोग नहीं करता गुरुत्वाकर्षण	गुरुत्वाकर्षण का उपयोग करता है वेक्टर
बिजली की खपत	10 से 300 माइक्रोवाट	1 से 10 मिलीवाट	5 से 100 मिलीवाट
सामान्य फॉर्म फैक्टर	एमईएमएस चिप	एमईएमएस चिप	मॉड्यूल या सेंसर पैकेज
अनुप्रयोग	गति संवेदन और कंपन निगरानी	अभिमुखीकरण ट्रैकिंग और स्थिरीकरण	लेवलिंग और झुकाव की निगरानी

निष्कर्ष

एक्सेलेरोमीटर एक प्रमाण द्रव्यमान की गति के माध्यम से गति को विद्युत संकेतों में परिवर्तित करके काम करता है।विभिन्न डिज़ाइन और सेंसिंग प्रौद्योगिकियाँ उन्हें विभिन्न परिस्थितियों में त्वरण को सटीक रूप से मापने की अनुमति देती हैं।माप अक्षों की संख्या और आउटपुट प्रकार गति डेटा को कैप्चर और संसाधित करने के तरीके को प्रभावित करते हैं।अपने लचीलेपन और विश्वसनीयता के कारण, एक्सेलेरोमीटर का व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक प्रणालियों, वाहनों, स्वास्थ्य देखभाल और एयरोस्पेस अनुप्रयोगों में उपयोग किया जाता है।
