इलेक्ट्रिक मशीनों में आर्मेचर: रचना, कार्यक्षमता और उन्नत अनुप्रयोग

इलेक्ट्रिक मशीनें रोजमर्रा की जिंदगी और बड़े उद्योगों में महत्वपूर्ण उपकरण हैं।इन मशीनों के दिल में आर्मेचर है, एक महत्वपूर्ण हिस्सा जो विद्युत ऊर्जा को गति या गति में विद्युत ऊर्जा में बदलने में मदद करता है।यह गाइड मोटर्स और जनरेटर जैसी विभिन्न मशीनों में कैसे काम करता है, इस बारे में गहराई से गोता लगाता है।यह बताता है कि कैसे एक आर्मेचर के हिस्से मशीनों को सुचारू रूप से और कुशलता से चलाने के लिए एक साथ काम करते हैं।Armatures फ़ंक्शन के विवरण को तोड़कर, यह लेख प्रकाश को कैसे आकर्षित करता है कि कैसे सर्वश्रेष्ठ प्रदर्शन प्राप्त करें और इलेक्ट्रिक मशीनों में ऊर्जा को बचाने के लिए।

सूची

समझ को समझना

एक आर्मेचर इलेक्ट्रिक मशीनों का एक उत्कृष्ट घटक है, जो चुंबकीय क्षेत्रों के साथ अपनी बातचीत के माध्यम से बिजली उत्पादन को सक्षम करता है।मशीन के डिजाइन के आधार पर, आर्मेचर या तो घुमा सकता है या स्थिर रह सकता है।यह एयर गैप नामक एक क्षेत्र के भीतर संचालित होता है, जहां यह इलेक्ट्रोमोटिव बल (ईएमएफ) का उत्पादन करने के लिए चुंबकीय प्रवाह के साथ बातचीत करता है, अंततः यांत्रिक गति बनाता है।यह चुंबकीय क्षेत्र या तो स्थायी मैग्नेट या इलेक्ट्रोमैग्नेट्स द्वारा उत्पन्न होता है, तार के कॉइल जो चुंबकीय हो जाते हैं जब बिजली उनके माध्यम से बहती है।कुछ मशीनों में, दोगुने-खिलाया प्रणालियों की तरह, चुंबकीय क्षेत्र तत्व एक सहायक आर्मेचर के रूप में भी कार्य कर सकता है, नियंत्रण और ऊर्जा रूपांतरण दक्षता को बढ़ावा दे सकता है।इष्टतम प्रदर्शन के लिए, ARMATURES को सावधानीपूर्वक चुंबकीय क्षेत्र और गति, बल, या टोक़ की दिशा दोनों के लिए लंबवत रहने के लिए डिज़ाइन किया गया है।यह संरेखण मशीन को चलाने वाले विद्युत चुम्बकीय बलों को अधिकतम करता है।आमतौर पर इसकी विद्युत चालकता के कारण तांबे से बने, आर्मेचर वाइंडिंग को कुशलतापूर्वक ईएमएफ उत्पन्न करने और ऊर्जा को परिवर्तित करने के लिए व्यवस्थित किया जाता है।यह डिज़ाइन सीधे मशीन के टॉर्क आउटपुट, स्पीड रेगुलेशन और समग्र दक्षता को प्रभावित करता है।

एक आर्मेचर इलेक्ट्रिक मशीनों में कई भूमिका निभाता है, जो सीधे उनकी दक्षता और कार्यक्षमता को प्रभावित करता है।इसका मुख्य काम एक चुंबकीय क्षेत्र के भीतर विद्युत प्रवाह को घूर्णन मशीनों में टोक़ पैदा करने या रैखिक लोगों में बल का उत्पादन करने के लिए है।यह विद्युत चुम्बकीय प्रेरण पर आधारित है, जहां आर्मेचर और चुंबकीय क्षेत्र के बीच आंदोलन ईएमएफ को प्रेरित करता है।यह ईएमएफ आर्मेचर वाइंडिंग के माध्यम से वर्तमान को चलाता है, जिससे एक चुंबकीय बल बनता है जो विद्युत ऊर्जा को यांत्रिक गति या इसके विपरीत में परिवर्तित करता है।इलेक्ट्रिक मोटर्स में, आर्मेचर विद्युत ऊर्जा को यांत्रिक शक्ति में परिवर्तित करता है।इस प्रक्रिया के दौरान, प्रेरित ईएमएफ आर्मेचर करंट के खिलाफ कार्य करता है, जिसे बैक ईएमएफ के रूप में जाना जाता है, जो गति और टोक़ को विनियमित करने में मदद करता है।इसके विपरीत, जनरेटर में, आर्मेचर यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करता है, जो मोटर्स और जनरेटर जैसी मशीनों में अपनी दोहरी भूमिका का प्रदर्शन करता है।

इलेक्ट्रोमोटिव फोर्स (ईएमएफ) और बिजली रूपांतरण दक्षता

आर्मेचर के भीतर ईएमएफ का उत्पादन बिजली रूपांतरण के लिए अच्छा है।इलेक्ट्रोमैग्नेटिक इंडक्शन के फैराडे के नियम के अनुसार, ईएमएफ आर्मेचर और चुंबकीय क्षेत्र के बीच सापेक्ष गति द्वारा उत्पन्न होता है।लेनज़ के नियम के बाद, यह ईएमएफ उस प्रस्ताव का विरोध करता है जो इसे बनाता है।मोटर्स में, यह विरोध करने वाला ईएमएफ, या बैक ईएमएफ, इनपुट करंट का प्रतिकार करके गति और टोक़ को नियंत्रित करता है, स्थिर और कुशल संचालन सुनिश्चित करता है।जब जनरेटर में उपयोग किया जाता है, तो आर्मेचर यांत्रिक ऊर्जा को विद्युत शक्ति में परिवर्तित करता है।यह रूपांतरण रणनीतिक रूप से डिज़ाइन किए गए वाइंडिंग और एक अच्छी तरह से नियोजित चुंबकीय सर्किट द्वारा बढ़ाया जाता है, जो ऊर्जा हानि को कम करता है और ऊर्जा हस्तांतरण का अनुकूलन करता है।ईएमएफ की ध्रुवीयता और तीव्रता चुंबकीय क्षेत्र की ताकत और आर्मेचर की रोटेशन दिशा पर निर्भर करती है, जिससे बिजली उत्पादन पर सटीक नियंत्रण की अनुमति मिलती है।यह अनुकूलनशीलता औद्योगिक और नवीकरणीय ऊर्जा प्रणालियों में चर-गति और लोड आवश्यकताओं के लिए आवश्यक है।

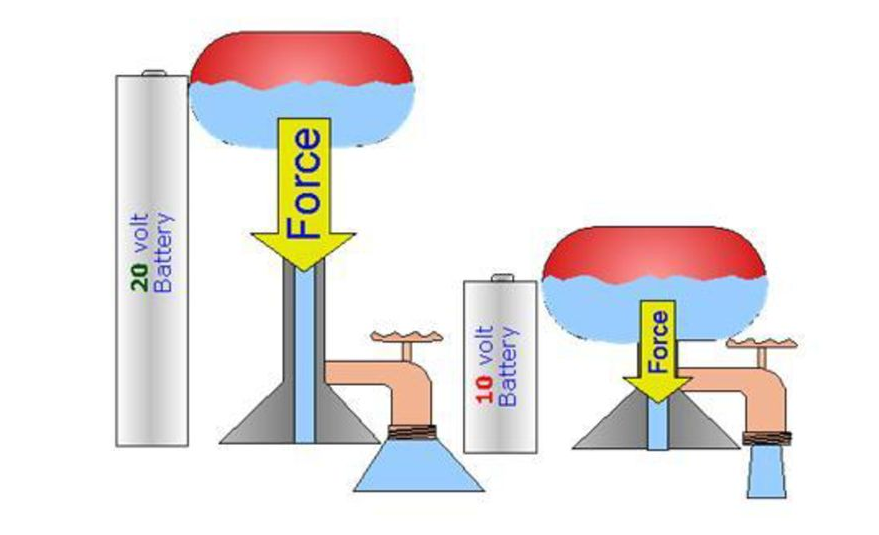

चित्रा 2. एक सर्किट में ईएमएफ समीकरण और आंतरिक प्रतिरोध

आर्मेचर घटकों की संरचना

एक आर्मेचर इलेक्ट्रिक मशीनों का एक मुख्य हिस्सा है, जो विद्युत ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करने के लिए जिम्मेदार है और इसके विपरीत।इसमें कई मुख्य घटक होते हैं: आर्मेचर कोर, वाइंडिंग, कम्यूटेटर और शाफ्ट।इनमें से प्रत्येक भाग को मशीन की दक्षता में सुधार करने, बिजली के नुकसान को कम करने और स्थायित्व सुनिश्चित करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है।यह खंड प्रत्येक घटक का एक विस्तृत टूटना प्रदान करता है, यह बताते हुए कि वे इलेक्ट्रिक मोटर्स और जनरेटर के प्रदर्शन में कैसे योगदान करते हैं।

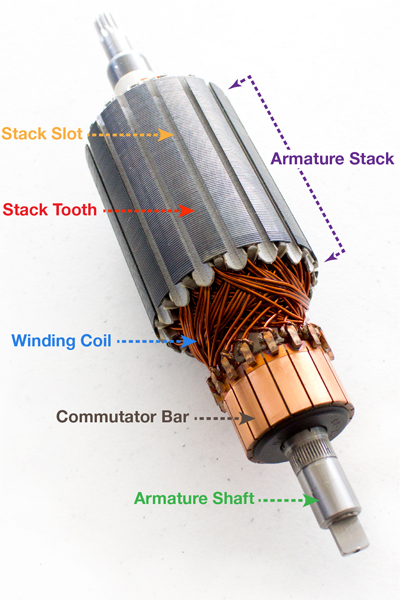

चित्रा 3. लेबल आर्मेचर स्ट्रक्चर और पार्ट्स

आर्मेचर कोर

आर्मेचर कोर आर्मेचर की चुंबकीय रीढ़ है।इसका मुख्य कार्य घुमावों का समर्थन करना और ऊर्जा रूपांतरण के लिए आवश्यक चुंबकीय इंटरैक्शन को बढ़ाना है।यह सिलिकॉन स्टील की पतली परतों से बनाया गया है, जिसे लैमिनेशन कहा जाता है, जो एक साथ स्टैक्ड होते हैं।यह स्तरित संरचना एड़ी की धाराओं को कम करती है, अवांछित परिसंचारी धाराएं जो ऊर्जा हानि और ओवरहीटिंग का कारण बनती हैं।इन धाराओं को प्रत्येक पतली परत तक सीमित करके, टुकड़े टुकड़े में डिजाइन मशीन की ऊर्जा दक्षता में बहुत सुधार करता है।कोर की एक और महत्वपूर्ण विशेषता हिस्टैरिसीस नुकसान को कम करने की क्षमता है।ये नुकसान तब होते हैं जब कोर सामग्री को बार -बार चुंबकित और वैकल्पिक चुंबकीय क्षेत्र द्वारा विमुद्रीकृत किया जाता है।

इसे कम करने के लिए, कोर को उच्च गुणवत्ता वाले सिलिकॉन स्टील से बनाया जाता है, जिसमें कम हिस्टैरिसीस लॉस गुण होते हैं।टुकड़े टुकड़े को सावधानीपूर्वक संरेखित किया जाता है, और वाइंडिंग को पकड़ने वाले स्लॉट को चुंबकीय प्रवाह को अधिकतम करने और रिसाव को कम करने के लिए ठीक से काट दिया जाता है।कुछ उन्नत डिजाइनों में, स्लॉट को चुंबकीय कोगिंग को कम करने के लिए तिरछा किया जाता है, एक झटकेदार गति जो तब हो सकती है जब रोटर स्टेटर के चुंबकीय ध्रुवों के साथ संरेखित होता है।यह तिरछा स्लॉट डिज़ाइन चिकनी रोटेशन सुनिश्चित करता है और कंपन को कम करता है, जिससे शांत और अधिक विश्वसनीय मशीन संचालन होता है।

आर्मेचर वाइंडिंग

मशीन के चुंबकीय क्षेत्र के माध्यम से वर्तमान का संचालन करके आर्मेचर वाइंडिंग इलेक्ट्रोमोटिव फोर्स (ईएमएफ) उत्पन्न करने के लिए जिम्मेदार हैं।ये वाइंडिंग कॉपर वायर से इसकी उत्कृष्ट विद्युत चालकता के कारण बनाई जाती हैं।शॉर्ट सर्किट को रोकने और घुमावदार की अखंडता को बनाए रखने के लिए तारों को सावधानीपूर्वक अछूता है।कोर स्लॉट्स के भीतर वाइंडिंग की व्यवस्था दक्षता को अधिकतम करने के लिए महत्वपूर्ण है।घुमावदार विन्यास के दो मुख्य प्रकार हैं: गोद में घुमावदार और लहर घुमावदार।लैप विंडिंग का उपयोग उन अनुप्रयोगों में किया जाता है जिन्हें कम वोल्टेज पर उच्च वर्तमान की आवश्यकता होती है।यह समानांतर में जोड़ता है, वर्तमान के लिए कई पथ प्रदान करता है, जो वर्तमान क्षमता को बढ़ाता है।

वेव वाइंडिंग उच्च-वोल्टेज, कम-वर्तमान अनुप्रयोगों के लिए बेहतर अनुकूल है।यह श्रृंखला में जोड़ता है, वर्तमान को कम रखते हुए वोल्टेज को बढ़ाता है।वाइंडिंग कॉन्फ़िगरेशन की पसंद सीधे मशीन के टोक़, गति और वोल्टेज विशेषताओं को प्रभावित करती है, जिससे विभिन्न परिचालन आवश्यकताओं के लिए अनुकूलन की अनुमति मिलती है।वाइंडिंग के प्लेसमेंट और कनेक्शन को रणनीतिक रूप से चुंबकीय क्षेत्र को अनुकूलित करने और आर्किंग और कंपन जैसे संभावित मुद्दों को कम करने के लिए डिज़ाइन किया गया है।वाइंडिंग को तिरछा करने या एकल स्लॉट में कई कॉइल का उपयोग करने जैसी तकनीक प्रदर्शन को बढ़ाती है और विद्युत चुम्बकीय हस्तक्षेप को कम करती है।

आर्मेचर कम्यूटेटर

कम्यूटेटर डीसी मशीनों में एक महत्वपूर्ण घटक है।इसकी मुख्य भूमिका आर्मेचर वाइंडिंग के माध्यम से वर्तमान प्रवाह को निर्देशित करना है, जो लगातार यांत्रिक रोटेशन या विद्युत उत्पादन सुनिश्चित करता है।यह कई तांबे सेगमेंट से बना है, जो व्यक्तिगत रूप से एक दूसरे से अछूता हैं।ये खंड आर्मेचर वाइंडिंग से जुड़े होते हैं और शाफ्ट के साथ घूमते हैं।जैसे ही आर्मेचर घूमता है, कम्यूटेटर सटीक क्षणों में करंट की दिशा को बदल देता है।यह स्विचिंग मोटर स्थिरांक में टॉर्क या जनरेटर में आउटपुट वोल्टेज को स्थिर रखता है।सुचारू संचालन बनाए रखने और बिजली के प्रवाह में रुकावट से बचने के लिए उचित समय की आवश्यकता होती है।

इसे प्राप्त करने के लिए, कम्यूटेटर को कार्बन ब्रश के साथ जोड़ा जाता है जो घूर्णन सेगमेंट के साथ विद्युत संपर्क को फिसलने के लिए बनाए रखता है।कम्यूटेटर का डिजाइन और रखरखाव स्पार्किंग और पहनने को कम करने के लिए अच्छा है।उच्च गुणवत्ता वाले इन्सुलेशन और तांबे के खंडों की सटीक मशीनिंग स्थायित्व सुनिश्चित करती है और विद्युत दोषों के जोखिम को कम करती है।नियमित रखरखाव को कम्यूटेटर को साफ और धूल या मलबे से मुक्त रखने की आवश्यकता होती है, जो विद्युत संपर्क में हस्तक्षेप कर सकता है।उचित ब्रश तनाव और संरेखण भी लंबे समय तक कम्यूटेटर जीवन और अधिक विश्वसनीय मशीन प्रदर्शन में योगदान करते हैं।

आर्मेचर शाफ्ट

आर्मेचर शाफ्ट कोर और कम्यूटेटर सहित आर्मेचर के सभी घूर्णन भागों के लिए केंद्रीय समर्थन संरचना है।यह मोटर द्वारा उत्पन्न यांत्रिक शक्ति को प्रसारित करता है या जनरेटर द्वारा प्राप्त होता है।शाफ्ट को ऑपरेशन के दौरान घूर्णी बलों, टॉर्क और कंपन का सामना करने के लिए डिज़ाइन किया गया है।शाफ्ट के लिए सामग्री चयन की आवश्यकता है, क्योंकि इसे मजबूत, कठोर और टिकाऊ होने की आवश्यकता है।उच्च शक्ति वाले स्टील मिश्र धातुओं का उपयोग आमतौर पर जड़ता को कम करने के लिए अपेक्षाकृत हल्के वजन को बनाए रखते हुए यांत्रिक सहायता प्रदान करने के लिए किया जाता है।शाफ्ट चिकनी संचालन और कुशल बिजली हस्तांतरण के लिए, घूर्णन घटकों के सटीक संरेखण को भी सुनिश्चित करता है।

किसी भी मिसलिग्न्मेंट से यांत्रिक नुकसान हो सकता है, पहनने में वृद्धि और मशीन को संभावित नुकसान हो सकता है।घर्षण और पहनने को कम करने के लिए, शाफ्ट को उच्च-सटीक बीयरिंगों द्वारा समर्थित किया जाता है जो चिकनी रोटेशन की अनुमति देते हैं।इन बीयरिंगों को ऑपरेशन के दौरान अनुभव किए गए रेडियल और अक्षीय भार को संभालने के लिए सावधानीपूर्वक चुना जाता है।इन बीयरिंगों का उचित स्नेहन और नियमित रखरखाव ओवरहीटिंग को रोकने और शाफ्ट और पूरे आर्मेचर असेंबली के जीवनकाल को बढ़ाने के लिए अच्छा है।

एक आर्मेचर कैसे काम करता है?

एक आर्मेचर मोटर्स में आंदोलन में विद्युत ऊर्जा को बदलने या जनरेटर में विद्युत शक्ति में आंदोलन को बदलने में मदद करता है।यह विद्युत चुम्बकीय प्रेरण के कारण होता है।इसका मतलब यह है कि जब आप एक चुंबकीय क्षेत्र के माध्यम से एक तार को स्थानांतरित करते हैं, तो यह एक विद्युत बल (ईएमएफ कहा जाता है) बनाता है।आर्मेचर अपना खुद का चुंबकीय क्षेत्र बनाता है, और यह क्षेत्र मशीन के दूसरे हिस्से से चुंबकीय क्षेत्र के साथ बातचीत करता है (जिसे फील्ड वाइंडिंग कहा जाता है)।यह बातचीत वही है जो आर्मेचर को काम करती है।

आर्मेचर मोटर्स में कैसे काम करता है?

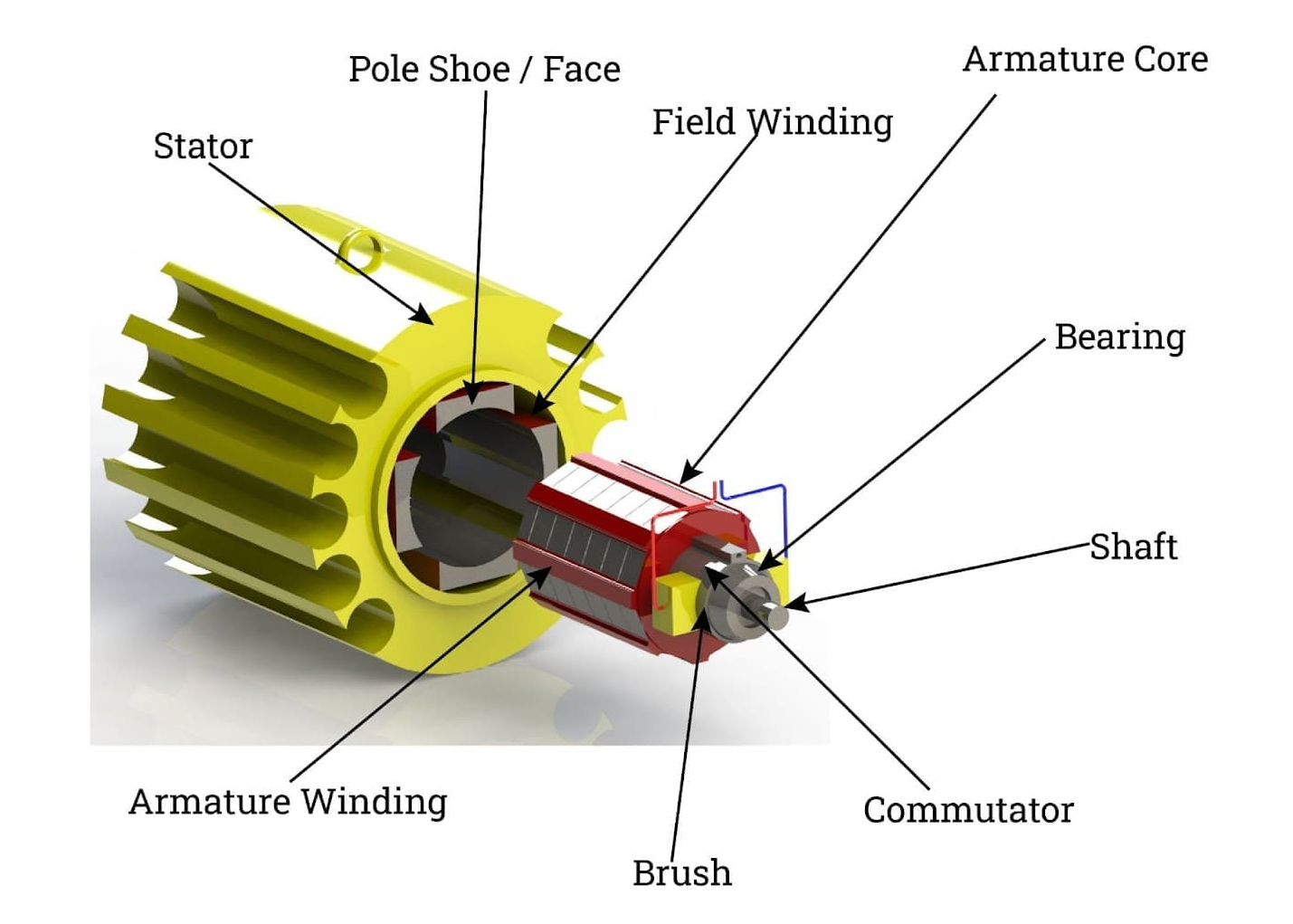

चित्रा 4. डीसी मोटर संरचना और आर्मेचर ऑपरेशन

इलेक्ट्रिक मोटर्स में, आर्मेचर विद्युत ऊर्जा को आंदोलन में बदल देता है।यह स्टेटर द्वारा बनाए गए चुंबकीय क्षेत्र में रखे गए कॉइल (वाइंडिंग कहा जाता है) के माध्यम से विद्युत प्रवाह को देने से ऐसा करता है।यह चुंबकीय क्षेत्र या तो स्थायी मैग्नेट या इलेक्ट्रोमैग्नेट्स से आ सकता है।जब वर्तमान आर्मेचर वाइंडिंग के माध्यम से जाता है, तो यह स्टेटर के चुंबकीय क्षेत्र के साथ प्रतिक्रिया करता है और एक बल बनाता है जो आर्मेचर स्पिन बनाता है।आर्मेचर को सुचारू रूप से घूमने के लिए, एक कम्यूटेटर और ब्रश का उपयोग किया जाता है।ये भाग सही समय पर वर्तमान की दिशा को बदलने के लिए एक साथ काम करते हैं।ब्रश कम्यूटेटर को बिजली से गुजरते हैं, जो मोटर को उसी दिशा में मोड़ने के लिए करंट की दिशा को फ़्लिप करता है।यह स्विचिंग मोटर को गलत तरीके से अटकने या कताई करने से रोकता है।फ्लेमिंग का बाएं हाथ का नियम यह समझाने में मदद करता है कि यह कैसे काम करता है।यह दर्शाता है कि चुंबकीय क्षेत्र की दिशा, वर्तमान की दिशा, और परिणामी बल सभी रोटेशन बनाने के लिए एक साथ काम करते हैं।

कई चीजें प्रभावित करती हैं कि मोटर कितनी अच्छी तरह से काम करती है।आर्मेचर वाइंडिंग को प्रतिरोध को कम करते हुए चुंबकीय बातचीत को अधिकतम करने के लिए व्यवस्थित किया जाता है, जिससे ऊर्जा रूपांतरण अधिक कुशल हो जाता है।कम्यूटेटर को न्यूनतम स्पार्किंग या पहनने के साथ वर्तमान को आसानी से स्विच करने के लिए डिज़ाइन किया गया है।तांबे जैसी सामग्रियों का उपयोग करना कम विद्युत प्रतिरोध में मदद करता है और बिजली हस्तांतरण में सुधार करता है।आधुनिक मोटर्स में नियंत्रण प्रणाली भी होती है जो वर्तमान, गति और टोक़ का प्रबंधन करती है।ये सिस्टम सटीक समायोजन की अनुमति देते हैं, जिससे मोटर को अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयोगी हो जाता है, घर के उपकरणों से औद्योगिक मशीनों तक।

जनरेटर में आर्मेचर कैसे काम करता है?

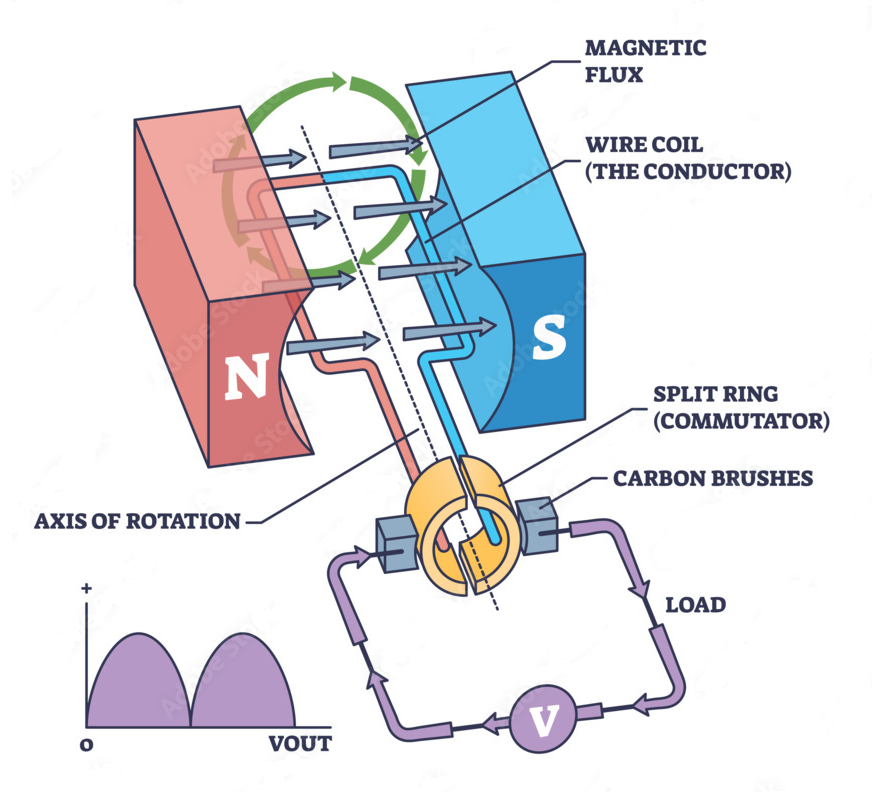

चित्रा 5. ईएमएफ पीढ़ी और सुधार के साथ डीसी जनरेटर ऑपरेशन

जनरेटर में, आर्मेचर मोटर्स में क्या करता है, इसके विपरीत करता है: यह आंदोलन को विद्युत ऊर्जा में बदल देता है।यह विद्युत चुम्बकीय प्रेरण का भी उपयोग करता है।जब आर्मेचर स्टेटर द्वारा बनाए गए एक चुंबकीय क्षेत्र के अंदर घूमता है, तो यह चुंबकीय लाइनों के माध्यम से कटौती करता है, जिससे ईएमएफ (इलेक्ट्रोमोटिव बल) होता है।यह कताई एक टरबाइन या इंजन जैसी किसी चीज़ द्वारा संचालित होती है।क्योंकि आर्मेचर उत्तर और दक्षिण चुंबकीय ध्रुवों को बदलने के माध्यम से चलता है, यह एक वैकल्पिक वर्तमान (एसी) बनाता है।डीसी जनरेटर में, एक कम्यूटेटर सही समय पर आउटपुट को स्विच करके इस एसी को प्रत्यक्ष वर्तमान (डीसी) में बदल देता है।एसी जनरेटर (जिसे अल्टरनेटर भी कहा जाता है) में, आउटपुट एसी के रूप में रहता है, और इसकी आवृत्ति इस बात पर निर्भर करती है कि आर्मेचर कितनी तेजी से घूमती है।

कई चीजें प्रभावित करती हैं कि जनरेटर कितना अच्छा काम करता है।तेजी से घूर्णी गति चुंबकीय क्षेत्र को अधिक तेज़ी से बदल देती है, जिससे अधिक ईएमएफ का उत्पादन होता है।एक मजबूत चुंबकीय क्षेत्र भी अधिक ईएमएफ बनाता है, बिजली उत्पादन बढ़ाता है।ऊर्जा हानि को कम करते हुए चुंबकीय बातचीत को अधिकतम करने के लिए वाइंडिंग की व्यवस्था की जाती है।आधुनिक जनरेटर स्थिर वोल्टेज और आवृत्ति को बनाए रखने के लिए वोल्टेज नियामकों का उपयोग करते हैं, जो उन उपकरणों के लिए महत्वपूर्ण है जिन्हें लगातार शक्ति की आवश्यकता होती है।ये सिस्टम बिजली के उपयोग या इनपुट गति में परिवर्तन को संतुलित करने के लिए चुंबकीय क्षेत्र को समायोजित करते हैं।

जनरेटर शक्ति का उत्पादन करने और इसे स्थिर रखने के लिए महत्वपूर्ण हैं।आर्मेचर डिज़ाइन में सुधार और नियंत्रण प्रणालियों को जोड़कर, आप जनरेटर को अधिक कुशल और विश्वसनीय बना सकते हैं।यह पावर ग्रिड के लिए स्थिर वोल्टेज और आवृत्ति रखने में मदद करता है, अक्षय ऊर्जा प्रणालियों में विश्वसनीय शक्ति प्रदान करता है जहां बिजली स्रोत बदलता है, और अस्पतालों और डेटा केंद्रों जैसे स्थानों के लिए बैकअप पावर सुनिश्चित करता है।मोटर्स और जनरेटर दोनों में आर्मेचर कैसे काम करता है, इसे सुधारने से इलेक्ट्रिक मशीनों को अधिक कुशल, विश्वसनीय और लचीला बनाता है, जो आज की बिजली की जरूरतों को पूरा करता है।

आर्मेचर कंट्रोल में तकनीकें

इलेक्ट्रिक मोटर्स में आर्मेचर को नियंत्रित करना प्रदर्शन को अनुकूलित करने में मदद करता है, विशेष रूप से गति को विनियमित करने और टॉर्क को प्रबंधित करने में।डीसी मोटर्स में, आर्मेचर का अंतर्निहित प्रतिरोध स्वाभाविक रूप से वर्तमान को सीमित करता है, मोटर को विद्युत और थर्मल अधिभार से बचाता है।हालांकि, गति पर अधिक सटीक नियंत्रण प्राप्त करने और विभिन्न परिचालन आवश्यकताओं के अनुकूल होने के लिए, बाहरी प्रतिरोध को अक्सर सर्किट में जोड़ा जाता है।यह समायोज्य प्रतिरोध ऑपरेटरों को मोटर की गति और टॉर्क विशेषताओं को सीधे प्रभावित करते हुए, आर्मेचर करंट को ठीक करने की अनुमति देता है।

डीसी मोटर की गति मुख्य रूप से बैक इलेक्ट्रोमोटिव फोर्स (ईएमएफ) और आर्मेचर करंट के बीच संतुलन द्वारा निर्धारित की जाती है।वापस ईएमएफ उत्पन्न होता है क्योंकि मोटर एक चुंबकीय क्षेत्र के भीतर घूमता है, आर्मेचर करंट की दिशा का विरोध करता है।इस संबंध को इस तरह व्यक्त किया जा सकता है:

कहाँ:

• 𝑁 = मोटर गति

• 𝐸𝑏 = बैक ईएमएफ

• 𝐼𝑎 = आर्मेचर करंट

• 𝑅𝑎 = आंतरिक आर्मेचर प्रतिरोध

मोटर गति पर बेहतर नियंत्रण प्राप्त करने के लिए, एक बाहरी प्रतिरोध (𝑅𝑐 𝑅𝑐) को आर्मेचर सर्किट में पेश किया जाता है, समीकरण को संशोधित करते हुए:

इससे पता चलता है कि मोटर की गति आर्मेचर सर्किट में कुल प्रतिरोध के विपरीत आनुपातिक है।𝑅𝑐 को समायोजित करके, कुल प्रतिरोध को ठीक-ठाक किया जा सकता है, जिससे सटीक गति नियंत्रण की अनुमति मिलती है।

• बढ़ते हुए: यह आर्मेचर करंट को कम कर देता है, जिससे प्रतिरोध में एक छोटा वोल्टेज ड्रॉप होता है।नतीजतन, बैक ईएमएफ बढ़ता है, जिससे मोटर की गति बढ़ जाती है।

• घटते हुए: यह आर्मेचर करंट को बढ़ाता है, जिसके परिणामस्वरूप अधिक वोल्टेज ड्रॉप होता है, जो बैक ईएमएफ को कम करता है और मोटर की गति को कम करता है।

इस विधि का व्यापक रूप से शंट और सीरीज़ डीसी मोटर्स दोनों में इसकी सादगी और लागत-प्रभावशीलता के कारण उपयोग किया जाता है।

आर्मेचर वाइंडिंग एंड रिएक्शन

आर्मेचर वाइंडिंग वोल्टेज बनाता है और इलेक्ट्रोमोटिव फोर्स (ईएमएफ) का उत्पादन करता है।यह क्षेत्र घुमावदार द्वारा बनाए गए चुंबकीय क्षेत्र के साथ काम करता है।यह टीम वर्क मोटर्स में यांत्रिक ऊर्जा में विद्युत ऊर्जा को बदलने में मदद करता है और जनरेटर में विद्युत ऊर्जा में यांत्रिक ऊर्जा।इलेक्ट्रिक मशीनों को बेहतर और लंबे समय तक काम करने के लिए, यह समझना महत्वपूर्ण है कि आर्मेचर वाइंडिंग को कैसे डिज़ाइन किया गया है और यह कैसे काम करता है।आर्मेचर रिएक्शन के बारे में जानना भी महत्वपूर्ण है, जिससे कुछ चुनौतियां हो सकती हैं।

आर्मेचर वाइंडिंग

आर्मेचर वाइंडिंग प्रवाहकीय तार के कई कॉइल से बनी होती है, आमतौर पर तांबे के साथ क्योंकि यह अच्छी तरह से बिजली का संचालन करता है।इन कॉइल को आर्मेचर कोर के स्लॉट के अंदर सावधानी से रखा जाता है।यह सेटअप चुंबकीय बातचीत को अधिकतम करता है और फ्लक्स रिसाव को कम करता है, जो इलेक्ट्रिक मशीन को अधिक कुशलता से काम करने में मदद करता है।जिस तरह से इन कॉइल की व्यवस्था की जाती है, वह घुमावदार प्रकार को निर्धारित करता है, जो मशीन के प्रदर्शन को बहुत प्रभावित करता है।

घुमावदार विन्यास के दो मुख्य प्रकार हैं: गोद में घुमावदार और लहर घुमावदार।लैप वाइंडिंग प्रवाह के लिए वर्तमान के लिए कई समानांतर पथ बनाता है, जिससे यह उच्च-वर्तमान, कम-वोल्टेज उपयोग के लिए उपयुक्त हो जाता है, जैसे कि भारी-शुल्क वाली मोटर्स।इसके विपरीत, वेव वाइंडिंग श्रृंखला में कॉइल को जोड़ता है, जो वर्तमान को कम रखते हुए वोल्टेज को बढ़ाता है।यह प्रकार उच्च-वोल्टेज, कम-वर्तमान अनुप्रयोगों जैसे लंबी दूरी पर बिजली प्रसारित करने के लिए आदर्श है।विद्युत प्रणाली को सुरक्षित और विश्वसनीय रखने के लिए, कॉइल को शॉर्ट सर्किट से बचने के लिए अच्छी तरह से अछूता है।वे कम्यूटेटर से भी जुड़े हुए हैं, जो सही समय पर करंट की दिशा को बदलता है, जो कि मोटर्स में लगातार टॉर्क या जनरेटर में स्थिर वोल्टेज आउटपुट सुनिश्चित करता है।

उन्नत वाइंडिंग तकनीक भी हैं, जैसे वितरित घुमावदार और केंद्रित वाइंडिंग।वितरित घुमावदार कई स्लॉट्स में कॉइल फैलाता है, जो चुंबकीय प्रवाह को संतुलित करने में मदद करता है और विद्युत शोर को कम करता है।दूसरी ओर, केंद्रित घुमावदार समूह कॉइल को कम स्लॉट में, बिजली घनत्व में वृद्धि और मशीन को अधिक कॉम्पैक्ट बनाते हैं।सही वाइंडिंग कॉन्फ़िगरेशन और तकनीक का चयन करने से मशीन की दक्षता, टोक़ और स्थिरता को प्रभावित करता है।

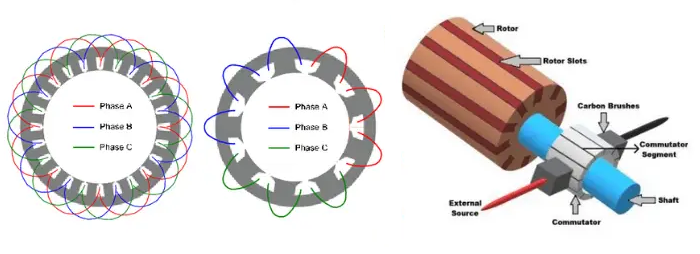

चित्रा 6. आर्मेचर वाइंडिंग प्रकार और चुंबकीय बातचीत

आर्मेचर रिएक्शन

आर्मेचर प्रतिक्रिया तब होती है जब आर्मेचर करंट द्वारा बनाया गया चुंबकीय क्षेत्र क्षेत्र घुमावदार द्वारा उत्पादित मुख्य चुंबकीय क्षेत्र के साथ बातचीत करता है।यह बातचीत या तो मुख्य क्षेत्र को मजबूत या कमजोर कर सकती है, जिससे चुंबकीय क्षेत्र की विरूपण जैसे मुद्दों या चुंबकीय प्रवाह में कमी हो सकती है।ये परिवर्तन इलेक्ट्रिक मशीन के प्रदर्शन और दक्षता को प्रभावित कर सकते हैं।

डीसी मशीनों में, आर्मेचर प्रतिक्रिया मुख्य चुंबकीय क्षेत्र को विकृत कर सकती है, जिससे कई समस्याएं होती हैं। क्षेत्र विरूपण चुंबकीय क्षेत्र के आकार को बदलता है, जो दक्षता को कम करता है और असमान टोक़ का कारण बनता है। तटस्थ विमान शिफ्ट तब होता है जब कोई प्रेरित ईएमएफ नहीं होता है, जिससे वर्तमान दिशा को सुचारू रूप से स्विच करना कठिन हो जाता है।यह मिसलिग्न्मेंट ब्रश पर स्पार्किंग का कारण बन सकता है, जो कम्यूटेटर को नुकसान पहुंचा सकता है।इसके अतिरिक्त, प्रवाह कमजोर होना यदि आर्मेचर का चुंबकीय क्षेत्र मुख्य क्षेत्र का विरोध करता है, तो कुल प्रवाह में कमी और मोटर के टॉर्क आउटपुट को कमजोर करने के लिए हो सकता है।

आर्मेचर रिएक्शन कई चरणों में होता है।सबसे पहले, क्षेत्र घुमावदार एक स्थिर चुंबकीय क्षेत्र बनाता है।जैसे -जैसे आर्मेचर घूमता है, यह इस क्षेत्र से गुजरता है, एक ईएमएफ उत्पन्न करता है जो आर्मेचर वाइंडिंग के माध्यम से प्रवाह का कारण बनता है।यह वर्तमान अपने स्वयं के चुंबकीय क्षेत्र का उत्पादन करता है, जो मुख्य क्षेत्र के साथ बातचीत करता है।यह इंटरैक्शन मुख्य चुंबकीय प्रवाह को विकृत करता है, जिससे तटस्थ विमान शिफ्ट होने और कम्यूटेशन प्रक्रिया को प्रभावित करता है।यदि यह विरूपण नियंत्रित नहीं होता है, तो यह ब्रश, कम दक्षता और असमान टोक़ उत्पादन में अधिक स्पार्किंग कर सकता है।

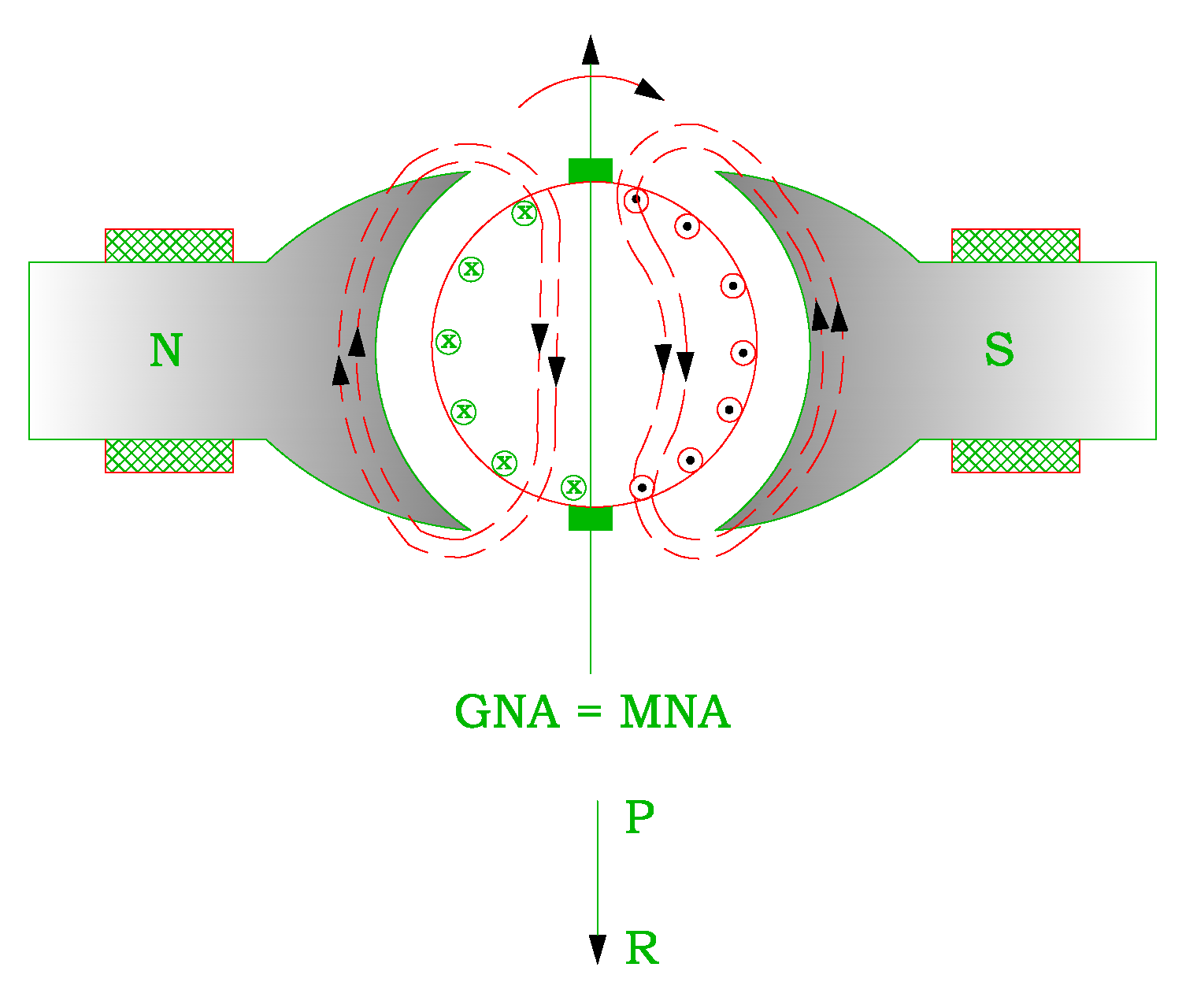

चित्रा 7. डीसी मशीन में आर्मेचर रिएक्शन

आर्मेचर लॉस की जांच

आर्मेचर लॉस इलेक्ट्रिक मशीनों की दक्षता और प्रदर्शन को प्रभावित करने वाला एक महान कारक है, जिसमें मोटर्स और जनरेटर दोनों शामिल हैं।ये नुकसान ऊर्जा रूपांतरण प्रक्रिया के दौरान होते हैं और समग्र प्रणाली दक्षता को कम कर सकते हैं।तीन प्राथमिक प्रकार के आर्मेचर लॉस कॉपर लॉस, एडी वर्तमान लॉस और हिस्टैरिसीस लॉस हैं, जिनमें से प्रत्येक अलग -अलग भौतिक तंत्रों से होता है।इन नुकसान की प्रकृति को समझना और उन्हें कम करने के लिए रणनीतियों को लागू करना इलेक्ट्रिक मशीनों के प्रदर्शन और दक्षता के अनुकूलन के लिए आवश्यक है।

तांबे की हानि

तांबे की हानि, जिसे I irr नुकसान भी कहा जाता है, आर्मेचर वाइंडिंग में विद्युत प्रतिरोध के कारण होता है जब वर्तमान से गुजरता है।यह प्रतिरोध गर्मी पैदा करता है, जो बिजली की हानि की ओर जाता है और मशीन की दक्षता को कम करता है।भारी भार की स्थिति के तहत, उच्च वर्तमान स्तरों के साथ तांबे की हानि की मात्रा तेजी से बढ़ जाती है।तांबे के नुकसान को कम करने के लिए, आप बड़े क्रॉस-सेक्शनल क्षेत्रों के साथ मोटे कंडक्टरों का उपयोग कर सकते हैं, जिनमें कम प्रतिरोध होता है और अधिक वर्तमान को कम बिजली के नुकसान के साथ प्रवाह करने की अनुमति देता है।एक अन्य दृष्टिकोण विशेष मामलों के लिए तांबे, या यहां तक ​​कि चांदी जैसी उच्च-संवाहक सामग्री का उपयोग करना है, क्योंकि वे अधिक कुशलता से बिजली का संचालन करते हैं।

घुमावदार लेआउट को अधिक कुशलता से डिजाइन करना कंडक्टरों की लंबाई को कम कर सकता है, जो प्रतिरोध को कम करता है।उन्नत कूलिंग सिस्टम, जैसे कि जबरन हवा या तरल शीतलन, उत्पादित गर्मी को फैलाने, सुरक्षित तापमान पर आर्मेचर को बनाए रखने और घुमावदार इन्सुलेशन को क्षति से बचाने के लिए एक भूमिका निभाते हैं।सामग्री को सावधानीपूर्वक चुनने, वाइंडिंग डिज़ाइन को अनुकूलित करने और प्रभावी शीतलन तकनीकों का उपयोग करके, तांबे के नुकसान को कम किया जा सकता है।यह न केवल मशीन की दक्षता को बढ़ाता है, बल्कि इसके समग्र प्रदर्शन और जीवनकाल को भी बढ़ाता है।

एडी करंट लॉस

जब चुंबकीय क्षेत्रों को बदलते समय आर्मेचर कोर के अंदर परिसंचारी धाराएं बनती हैं, तो एडी वर्तमान नुकसान होते हैं।ये परिसंचारी धाराएं चुंबकीय क्षेत्रों का विरोध करती हैं, जो ऊर्जा को गर्मी के रूप में बर्बाद करती हैं और मशीन की दक्षता को कम करती हैं।एडी वर्तमान हानि की मात्रा कई कारकों पर निर्भर करती है, जिसमें चुंबकीय क्षेत्र (चुंबकीय प्रवाह घनत्व) की ताकत, जिस गति से चुंबकीय क्षेत्र में परिवर्तन होता है (फ्लक्स रिवर्सल की आवृत्ति), और कोर की परतों (लैमिनेशन) की मोटाई शामिल है।यदि इन धाराओं को नियंत्रित नहीं किया जाता है, तो वे ऊर्जा की हानि और ओवरहीटिंग का कारण बन सकते हैं, जिससे मशीन के समग्र प्रदर्शन और स्थायित्व को प्रभावित किया जा सकता है।

एडी वर्तमान नुकसान को कम करने के लिए, कई लोग चुंबकीय स्टील की पतली, अछूता परतों (लैमिनेशन) का उपयोग करके आर्मेचर कोर को डिजाइन करते हैं।ये लैमिनेशन परतों के बीच विद्युत प्रतिरोध को बढ़ाते हैं, जिससे एड़ी की धाराओं के लिए ऊर्जा हानि को कम करने और कम करने के लिए कठिन हो जाता है।इन परतों के लिए सही मोटाई चुनना महत्वपूर्ण है क्योंकि पतले टुकड़े टुकड़े एड़ी की धाराओं को अधिक प्रभावी ढंग से सीमित करते हैं, हालांकि वे महंगा और कठोर हो सकते हैं।एक उच्च प्रतिरोध सामग्री के साथ प्रत्येक फाड़ना कोटिंग भी एडी धाराओं को ब्लॉक करने में मदद करता है।सिलिकॉन स्टील की तरह उच्च विद्युत प्रतिरोधकता और कम हिस्टैरिसीस नुकसान के साथ चुंबकीय सामग्री का उपयोग करना, अच्छे चुंबकीय प्रदर्शन को बनाए रखते हुए एडी धाराओं को कम करता है।कोर डिज़ाइन को अनुकूलित करने और सर्वश्रेष्ठ सामग्रियों का चयन करके, एडी वर्तमान घाटे को कम किया जा सकता है, जिससे बेहतर दक्षता और प्रदर्शन हो सकता है।

हिस्टैरिसीस लॉस

हिस्टैरिसीस नुकसान इसलिए होता है क्योंकि आर्मेचर कोर को बार -बार चुंबकित किया जाता है और चुंबकीय क्षेत्र की दिशा में परिवर्तन होता है।हर बार जब चुंबकीय क्षेत्र स्विच करता है, तो कोर सामग्री परिवर्तन को प्रभावित करती है, जो ऊर्जा का उपयोग करती है जो गर्मी के रूप में जारी की जाती है।मैग्नेटाइजेशन और डेमैग्नेटाइजेशन का यह निरंतर चक्र ऊर्जा हानि की ओर जाता है, जो मशीन की समग्र दक्षता को कम करता है।हिस्टैरिसीस लॉस की मात्रा कोर सामग्री के चुंबकीय गुणों पर निर्भर करती है और चुंबकीय क्षेत्र कितनी बार दिशा बदलती है।यदि सामग्री मैग्नेटाइजेशन में दृढ़ता से परिवर्तन का विरोध करती है, तो अधिक ऊर्जा गर्मी के रूप में बर्बाद हो जाती है।इसी तरह, चुंबकीय क्षेत्र (उच्च आवृत्ति) में तेजी से परिवर्तन हिस्टैरिसीस के नुकसान को बढ़ाते हैं।

हिस्टैरिसीस के नुकसान को कम करने के लिए, अन्य लोग सिलिकॉन स्टील की तरह कम जबरदस्ती के साथ सामग्री का उपयोग करते हैं, जिन्हें अपने चुंबकीय संरेखण को बदलने के लिए कम ऊर्जा की आवश्यकता होती है।ये सामग्री आसानी से न्यूनतम ऊर्जा हानि के साथ चुंबकीय राज्यों को स्विच करती है।उच्च-पारिश्रमिक सामग्री भी प्रभावी होती है क्योंकि वे चुंबकीय प्रवाह को अधिक आसानी से गुजरने की अनुमति देते हैं, जिससे चुंबकीयकरण चक्रों के लिए आवश्यक ऊर्जा को कम किया जाता है।एसी मशीनों के लिए, अनाज-उन्मुख सिलिकॉन स्टील उपयोगी है क्योंकि इसके चुंबकीय डोमेन अधिक कुशलता से संरेखित करते हैं, तेजी से क्षेत्र में परिवर्तन के दौरान ऊर्जा हानि को कम करते हैं।एक समान चुंबकीय क्षेत्र वितरण के साथ कोर को डिजाइन करने से स्थानीयकृत नुकसान को रोकने में मदद मिलती है।सही सामग्रियों का चयन करके और कोर के डिजाइन को अनुकूलित करके, हिस्टैरिसीस के नुकसान को कम किया जा सकता है, जिससे इलेक्ट्रिक मशीनों में बेहतर दक्षता और प्रदर्शन हो सकता है।

आर्मेचर डिज़ाइन विचार

एक आर्मेचर का डिजाइन बहुत महत्वपूर्ण है कि मोटर्स और जनरेटर जैसी इलेक्ट्रिक मशीनें कितनी अच्छी तरह से काम करती हैं।एक अच्छा आर्मेचर डिज़ाइन मशीन को ऊर्जा को कुशलता से बदलने, उच्च शक्ति का उत्पादन करने और ऊर्जा के नुकसान को कम करने में मदद करता है।इसका मतलब है कि मशीन बेहतर काम करेगी, कम बिजली का उपयोग करेगी, और लंबे समय तक रहेगी।आर्मेचर को यथासंभव कुशल बनाने के लिए, कई डिजाइन कारकों पर विचार करने की आवश्यकता है।इनमें आर्मेचर का आकार और आकार, उपयोग की जाने वाली सामग्रियों का प्रकार और जिस तरह से वाइंडिंग की व्यवस्था की जाती है।इन विवरणों में से प्रत्येक को सावधानीपूर्वक चुनने और अनुकूलित करने से, विशिष्ट प्रदर्शन की जरूरतों को पूरा करने के लिए आर्मेचर बनाया जा सकता है, यह सुनिश्चित करना कि मशीन सुचारू रूप से और कुशलता से चलती है।

स्लॉट्स की संख्या

एक आर्मेचर कोर में स्लॉट की संख्या एक भूमिका निभाती है कि चुंबकीय प्रवाह कैसे चलता है, कितनी कुशलता से वर्तमान प्रवाह होता है, और घुमावदार कितना स्थिर होता है।स्लॉट्स कॉइल को जगह में पकड़ते हैं और समर्थन प्रदान करते हैं, यह सुनिश्चित करते हुए कि घुमावदार सुरक्षित रहता है और ठीक से अछूता रहता है।स्लॉट की सही संख्या का चयन मशीन के लिए अच्छी तरह से काम करने के लिए बहुत अच्छा है।आदर्श स्लॉट गणना कुछ कारकों पर निर्भर करती है।सबसे पहले, घुमावदार प्रकार मायने रखता है क्योंकि विभिन्न वाइंडिंग डिजाइनों को अपना सर्वश्रेष्ठ प्रदर्शन करने के लिए विशिष्ट स्लॉट व्यवस्था की आवश्यकता होती है।दूसरा, मशीन में डंडे की संख्या को चुंबकीय प्रवाह को संतुलित रखने के लिए स्लॉट काउंट से मेल खाना चाहिए।अंत में, शक्ति और आकार की आवश्यकताएं बड़ी मशीनों के लिए मूल्यवान हैं, आमतौर पर उच्च शक्ति और वोल्टेज का प्रबंधन करने के लिए अधिक स्लॉट की आवश्यकता होती है।इन कारकों पर विचार करके, आप सबसे अच्छा स्लॉट काउंट पा सकते हैं जो प्रदर्शन में सुधार करता है, स्थिरता बनाए रखता है, और बिजली की मांगों को पूरा करता है।यह सावधान संतुलन मशीन को कुशलता से और मज़बूती से चलने में मदद करता है।

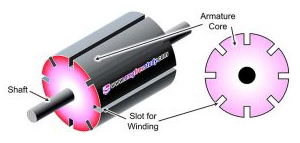

चित्रा 8. आर्मेचर कोर स्लॉट और वाइंडिंग प्लेसमेंट का क्रॉस-सेक्शनल दृश्य

अधिक स्लॉट के लाभ

बेहतर चुंबकीय प्रवाह वितरण: जब आर्मेचर कोर में अधिक स्लॉट होते हैं, तो चुंबकीय प्रवाह को अधिक समान रूप से और ठीक से वितरित किया जा सकता है, जो प्रतिक्रिया को कम करता है और हार्मोनिक हस्तक्षेप को कम करता है जो अन्यथा अवांछित कंपन या शोर का कारण बन सकता है;नतीजतन, यह चिकनी टॉर्क आउटपुट और मशीन के अधिक स्थिर संचालन की ओर जाता है, जिससे इसके समग्र प्रदर्शन और विश्वसनीयता बढ़ जाती है।

बढ़ी हुई वर्तमान प्रवाह दक्षता: अधिक संख्या में स्लॉट्स में वर्तमान को फैलाने से, विद्युत प्रतिरोध और एडी वर्तमान घाटे को कम कर दिया जाता है, जिसका अर्थ है कि कम ऊर्जा गर्मी के रूप में बर्बाद हो जाती है, अंततः मशीन की समग्र दक्षता को बढ़ाती है और इसे अधिक प्रभावी ढंग से संचालित करने की अनुमति देती हैअलग -अलग लोड की स्थिति के तहत।

अधिक स्लॉट के नुकसान

बढ़ी हुई जटिलता और लागत: हालांकि अधिक स्लॉट जोड़ने से प्रदर्शन में सुधार हो सकता है, यह विनिर्माण प्रक्रिया को और अधिक जटिल बना देता है क्योंकि इसके लिए अधिक सटीक मशीनिंग और असेंबली की आवश्यकता होती है, जो बदले में उन्नत उपकरण, अतिरिक्त सामग्री और लंबे समय तक उत्पादन लागत को बढ़ाता हैउत्पादन समय।

वजन और अंतरिक्ष की कमी: स्लॉट की अधिक संख्या को शामिल करने से अनिवार्य रूप से आर्मेचर कोर के समग्र वजन को बढ़ाता है और इन्सुलेशन और कूलिंग सिस्टम के लिए उपलब्ध स्थान को कम करता है, जो थर्मल प्रबंधन में चुनौतियां पैदा कर सकता है और ओवरहीटिंग को रोकने और सुनिश्चित करने के लिए अधिक उन्नत शीतलन समाधान की आवश्यकता हो सकती है।सुरक्षित संचालन।

लीकेज फ्लक्स और आर्मेचर रिएक्शन: जबकि अधिक स्लॉट चुंबकीय प्रवाह वितरण को बढ़ा सकते हैं, वे रिसाव प्रवाह में वृद्धि भी कर सकते हैं और आर्मेचर रिएक्शन प्रभावों को बढ़ा सकते हैं, जो चुंबकीय क्षेत्र को बाधित कर सकते हैं और दक्षता को कम कर सकते हैं, मशीन की स्थिरता और प्रदर्शन को प्रभावित कर सकते हैं,विशेष रूप से भारी भार की स्थिति के तहत।

स्लॉट आकार

आर्मेचर स्लॉट्स का आकार एक भूमिका निभाता है कि चुंबकीय प्रवाह कैसे चलता है, कितना रिसाव प्रवाह होता है, और मशीन कितनी कुशलता से संचालित होती है।स्लॉट वे हैं जहां कॉइल को रखा जाता है, और उनका आकार मशीन के चुंबकीय क्षेत्र और ठंडा होने को प्रभावित करता है।स्लॉट आकार के दो मुख्य प्रकार हैं: स्लॉट और बंद स्लॉट खोलें, प्रत्येक अपने स्वयं के फायदे और नुकसान के साथ।

ओपन स्लॉट का निर्माण करना आसान होता है क्योंकि उनके पास एक सरल डिज़ाइन होता है जिसमें कम सटीक मशीनिंग की आवश्यकता होती है।वे बेहतर शीतलन की अनुमति भी देते हैं क्योंकि खुले आकार को कॉइल के चारों ओर एयरफ्लो में सुधार होता है, जिससे गर्मी को अधिक प्रभावी ढंग से हटाने में मदद मिलती है।यह खुले स्लॉट को उन मशीनों के लिए एक अच्छा विकल्प बनाता है जो उच्च धाराओं में काम करती हैं और ओवरहीटिंग को रोकने के लिए कुशल शीतलन की आवश्यकता होती है।हालांकि, खुले स्लॉट चुंबकीय अनिच्छा को बढ़ाते हैं, जो चुंबकीय प्रवाह के लिए कोर से गुजरने के लिए कठिन बनाता है।यह उच्च रिसाव प्रवाह की ओर जाता है, जो मशीन की समग्र दक्षता को कम कर सकता है क्योंकि कुछ चुंबकीय ऊर्जा बर्बाद हो जाती है।

दूसरी ओर, बंद स्लॉट, चुंबकीय क्षेत्र को अधिक प्रभावी ढंग से समाहित करने के लिए डिज़ाइन किए गए हैं, जो चुंबकीय अनिच्छा को कम करता है और रिसाव प्रवाह को कम करता है।इससे बेहतर दक्षता और उच्च शक्ति उत्पादन होता है क्योंकि अधिक चुंबकीय ऊर्जा का प्रभावी ढंग से उपयोग किया जाता है।हालांकि, बंद स्लॉट उनके जटिल आकार के कारण निर्माण के लिए अधिक कठिन होते हैं, जिसके लिए सटीक मशीनिंग और उच्च उत्पादन लागत की आवश्यकता होती है।बंद स्लॉट कम शीतलन प्रदान करते हैं क्योंकि एयरफ्लो अधिक प्रतिबंधित है, जो गर्मी विघटन जैसे उच्च-वर्तमान अनुप्रयोगों में एक दोष हो सकता है।इन चुनौतियों के बावजूद, बंद स्लॉट को अक्सर उच्च-प्रदर्शन अनुप्रयोगों के लिए चुना जाता है जहां दक्षता और बिजली उत्पादन कूलिंग या विनिर्माण लागत से अधिक महत्वपूर्ण होते हैं।

खुले और बंद स्लॉट के बीच चयन कई कारकों पर निर्भर करता है।दक्षता आवश्यकताएं एक प्रमुख विचार हैं, बंद स्लॉट उन अनुप्रयोगों के लिए चुने जाते हैं जिन्हें उच्च दक्षता की आवश्यकता होती है, जैसे कि इलेक्ट्रिक वाहन और सटीक औद्योगिक मशीनरी, क्योंकि वे रिसाव प्रवाह को कम करते हैं और बिजली उत्पादन में सुधार करते हैं।ओपन स्लॉट उत्पादन करने के लिए आसान और सस्ते होते हैं, जिससे उन्हें लागत-संवेदनशील डिजाइनों के लिए एक अच्छा विकल्प मिलता है।कूलिंग की जरूरत एक और कारक है, बेहतर शीतलन की आवश्यकता होने पर खुले स्लॉट को पसंद किया जाता है, जैसे कि उच्च-वर्तमान मशीनों में जो बहुत अधिक गर्मी उत्पन्न करते हैं।आपको मशीन की परिचालन आवश्यकताओं और प्रदर्शन लक्ष्यों का विश्लेषण करके स्लॉट आकार का सावधानीपूर्वक चयन करना होगा।उन्हें उच्च दक्षता, प्रभावी शीतलन और प्रबंधनीय विनिर्माण जटिलता की आवश्यकता को संतुलित करना चाहिए।इसमें अक्सर कंप्यूटर सिमुलेशन का उपयोग करना शामिल होता है ताकि यह अनुमान लगाया जा सके कि विभिन्न स्लॉट आकार विभिन्न ऑपरेटिंग परिस्थितियों में प्रदर्शन और दक्षता को कैसे प्रभावित करेंगे।

घुमावदार प्रकार

एक आर्मेचर के लिए सही घुमावदार प्रकार चुनना आवश्यक है क्योंकि यह सीधे मशीन के वोल्टेज, वर्तमान हैंडलिंग, पावर आउटपुट और दक्षता को प्रभावित करता है।घुमावदार विन्यास यह निर्धारित करता है कि विद्युत ऊर्जा को यांत्रिक शक्ति में कैसे परिवर्तित किया जाता है और इसके विपरीत।इलेक्ट्रिक मशीनों में दो मुख्य प्रकार के वाइंडिंग का उपयोग किया जाता है: गोद में घुमावदार और लहर घुमावदार, प्रत्येक विशिष्ट अनुप्रयोगों और प्रदर्शन आवश्यकताओं के लिए डिज़ाइन किया गया है।

लैप विंडिंग को वर्तमान प्रवाह के लिए कई समानांतर पथ प्रदान करने के लिए डिज़ाइन किया गया है, जो इसे उच्च-वर्तमान, कम-वोल्टेज अनुप्रयोगों के लिए उपयुक्त बनाता है।इस प्रकार की वाइंडिंग का उपयोग आमतौर पर भारी शुल्क वाली मोटरों में किया जाता है, जैसे कि औद्योगिक उपकरण और कर्षण प्रणालियों में, जहां कम गति पर उच्च टोक़ की आवश्यकता होती है।क्योंकि कॉइल समानांतर में जुड़े हुए हैं, लैप वाइंडिंग ओवरहीटिंग के बिना बड़ी धाराओं को संभाल सकता है, जो मशीन के स्थायित्व और भारी भार के तहत प्रदर्शन में सुधार करता है।हालाँकि, यह कॉन्फ़िगरेशन कम वोल्टेज का उत्पादन करता है, जिससे यह लंबी दूरी की पावर ट्रांसमिशन या उच्च-वोल्टेज एप्लिकेशन के लिए कम उपयुक्त हो जाता है।

दूसरी ओर, वेव विंडिंग, श्रृंखला में कॉइल को जोड़ता है, जो प्रत्येक कॉइल के माध्यम से प्रवाह को कम करते हुए वोल्टेज को बढ़ाता है।यह उच्च-वोल्टेज, कम-वर्तमान अनुप्रयोगों, जैसे कि जनरेटर और पावर ट्रांसमिशन सिस्टम के लिए तरंग घुमावदार आदर्श बनाता है, जिन्हें लंबी दूरी पर बिजली भेजने की आवश्यकता होती है।वेव विंडिंग भी बेहतर कम्यूटेशन प्रदान करता है, जिसका अर्थ है ब्रश पर चिकनी वर्तमान स्विचिंग क्योंकि श्रृंखला कनेक्शन वर्तमान का अधिक वितरण सुनिश्चित करता है।यह ब्रश पर स्पार्किंग के जोखिम को कम करता है और मशीन की दक्षता और जीवनकाल को बढ़ाता है।हालांकि, लैप वाइंडिंग की तुलना में वेव विंडिंग डिजाइन और निर्माण के लिए अधिक जटिल है, जिससे उत्पादन लागत बढ़ सकती है।

एक घुमावदार प्रकार चुनते समय, आप कुछ प्रमुख चीजों के बारे में सोचना चाहते हैं।यदि आपको कम गति पर उच्च टोक़ की आवश्यकता है, तो लैप वाइंडिंग एक अच्छा विकल्प है क्योंकि यह उच्च धाराओं को अच्छी तरह से संभालता है।दूसरी ओर, यदि आप उच्च गति और उच्च वोल्टेज की तलाश में हैं, तो वेव विंडिंग बेहतर है क्योंकि इसकी श्रृंखला सेटअप उसके लिए अच्छी तरह से काम करती है।यह आपको स्मूथी कम्यूटेशन भी देता है, जिसका अर्थ है ब्रश पर कम स्पार्किंग और कम पहनना।वेव वाइंडिंग हार्मोनिक विरूपण को कम करने में मदद करता है और दक्षता को बढ़ाता है, विशेष रूप से उच्च-वोल्टेज स्थितियों में।सबसे अच्छा विकल्प पता लगाने के लिए, आप यह देखने के लिए मॉडलिंग और सिमुलेशन टूल का उपयोग कर सकते हैं कि प्रत्येक घुमावदार प्रकार बिजली उत्पादन, दक्षता, कम्यूटेशन और हार्मोनिक विरूपण को कैसे प्रभावित करता है।इन सभी कारकों को तौलने से, आप घुमावदार सेटअप को चुन सकते हैं जो आपकी आवश्यकताओं को सबसे अच्छी तरह से फिट करता है, जिससे यह सुनिश्चित होता है कि आपकी मशीन सुचारू रूप से, कुशलता से और लागत प्रभावी रूप से चलती है।

कंडक्टर आकार

आर्मेचर वाइंडिंग में उपयोग किए जाने वाले कंडक्टर का आकार एक और कारक है क्योंकि यह सीधे वर्तमान घनत्व, तांबे के नुकसान और गर्मी उत्पादन को प्रभावित करता है।बड़े कंडक्टरों में विद्युत प्रतिरोध कम होता है, जिसका अर्थ है कि वे तांबे के नुकसान को कम करते हैं और कम गर्मी उत्पन्न करते हैं।यह उन्हें उच्च-वर्तमान अनुप्रयोगों के लिए आदर्श बनाता है जहां दक्षता और स्थायित्व महत्वपूर्ण हैं।हालांकि, बड़े कंडक्टर का उपयोग करने से आर्मेचर के समग्र वजन भी बढ़ जाता है और अधिक स्थान होता है, जो कॉम्पैक्ट डिजाइन या वजन-संवेदनशील अनुप्रयोगों में एक समस्या हो सकती है।

दूसरी ओर, छोटे कंडक्टर हल्के होते हैं और कम जगह लेते हैं, जिससे वे कॉम्पैक्ट डिजाइनों के लिए उपयुक्त होते हैं, जैसे कि इलेक्ट्रिक वाहन जहां वजन एक महान कारक है।हालांकि, छोटे कंडक्टरों में उच्च प्रतिरोध होता है, जो अधिक तांबे के नुकसान की ओर ले जाता है और ठीक से ठंडा नहीं होने पर घुमावदार को गर्म करने का कारण बन सकता है।यही कारण है कि आपको आवेदन की आवश्यकताओं के आधार पर कंडक्टर के आकार को ध्यान से संतुलित करने की आवश्यकता है।उदाहरण के लिए, वर्तमान-ले जाने की क्षमता एक महत्वपूर्ण विचार है, उच्च-वर्तमान अनुप्रयोगों के लिए बड़े कंडक्टर की आवश्यकता होती है, जबकि छोटे कंडक्टर उन डिजाइनों में अच्छी तरह से काम करते हैं जहां वजन और स्थान सीमित होते हैं।कूलिंग आवश्यकताएं भी एक भूमिका निभाती हैं, क्योंकि बड़े कंडक्टर कम गर्मी उत्पन्न करते हैं, जिससे शीतलन प्रणालियों पर मांग कम होती है।

हवाई अंतराल आयाम

आर्मेचर और स्टेटर के बीच हवा का अंतर एक और कारक है जो चुंबकीय प्रवाह घनत्व, बिजली उत्पादन और परिचालन दक्षता को प्रभावित करता है।एक छोटा वायु अंतर चुंबकीय प्रवाह घनत्व को बढ़ाता है, जो चुंबकीय युग्मन और समग्र दक्षता में सुधार करता है क्योंकि चुंबकीय क्षेत्र मजबूत और अधिक केंद्रित है।इससे बेहतर पावर आउटपुट और प्रदर्शन होता है।हालांकि, छोटे हवा के अंतराल भी आर्मेचर प्रतिक्रिया और रिसाव प्रवाह को बढ़ाते हैं, जो अस्थिरता और ओवरहीटिंग का कारण बन सकता है, विशेष रूप से भारी भार की स्थिति में।इन संभावित मुद्दों से बचने के लिए छोटे हवा के अंतराल को डिजाइन करते समय आपको सतर्क रहना चाहिए।

इसके विपरीत, एक बड़ा वायु अंतर चुंबकीय प्रवाह घनत्व को कम करता है, जो बिजली उत्पादन को कम करता है लेकिन रिसाव प्रवाह और आर्मेचर प्रतिक्रिया को कम करता है।यह मशीन को अधिक स्थिर और विश्वसनीय बनाता है, हालांकि यह कुछ दक्षता का त्याग करता है।बड़े वायु अंतराल का उपयोग अक्सर उन अनुप्रयोगों में किया जाता है जहां स्थिरता और चिकनी संचालन अधिकतम बिजली उत्पादन से अधिक महत्वपूर्ण होते हैं।एयर गैप आयामों को समायोजित करके, आप दक्षता, बिजली उत्पादन और परिचालन स्थिरता के बीच संतुलन को नियंत्रित कर सकते हैं।

आर्मेचर के लिए परीक्षण प्रक्रियाएं

एक आर्मेचर का नियमित परीक्षण प्रदर्शन को बनाए रखने और इलेक्ट्रिक मोटर्स के जीवन को बढ़ाने के लिए अच्छा है।खुले सर्किट, लघु सर्किट या शारीरिक क्षति जैसे दोषों से अक्षमताएं, ओवरहीटिंग या यहां तक ​​कि पूरी मोटर विफलता हो सकती हैं।पूरी तरह से परीक्षण करने से, संभावित मुद्दों को जल्दी पहचाना जा सकता है, समय पर मरम्मत की अनुमति देता है और महंगा टूटने को रोकता है।यह खंड सड़कों की संरचनात्मक और कार्यात्मक अखंडता का आकलन करने के लिए प्रभावी तरीकों को शामिल करता है, जो सामान्य दोषों पर ध्यान केंद्रित करता है जो दक्षता को प्रभावित कर सकता है।

चरण 1: परीक्षण के लिए तैयार करें

कोई भी परीक्षण शुरू करने से पहले, मोटर से आर्मेचर को डिस्कनेक्ट करें।यह अन्य घटकों से हस्तक्षेप को रोकता है जो आपके रीडिंग की सटीकता को प्रभावित कर सकते हैं।यह सुनिश्चित करना भी महत्वपूर्ण है कि आर्मेचर साफ और सूखा हो, क्योंकि गंदगी या नमी झूठी माप को जन्म दे सकती है।सभी आवश्यक उपकरणों को इकट्ठा करें, जिसमें प्रतिरोध चेक और अन्य नैदानिक ​​उपकरणों के लिए एक ओममीटर शामिल है।

सुरक्षा के लिए कार्य क्षेत्र की जाँच करें, जिससे यह सुनिश्चित हो सके कि यह साफ और अच्छी तरह से जलाया जाए।एक सुरक्षित और संगठित कार्यक्षेत्र होने से दुर्घटनाओं का जोखिम कम हो जाता है और परीक्षण प्रक्रिया को अधिक कुशल बनाता है।सुनिश्चित करें कि सभी परीक्षण उपकरण अच्छी कामकाजी स्थिति में हैं और सटीक परिणामों के लिए सही ढंग से कैलिब्रेट किए गए हैं।उचित तैयारी विश्वसनीय परीक्षण और सटीक निदान सुनिश्चित करने में मदद करती है।

चरण 2: खुले और छोटे वाइंडिंग के लिए जाँच करें

आर्मेचर वाइंडिंग में प्रतिरोध को मापने के लिए एक ओममीटर का उपयोग करें।ऐसा करने के लिए, एक जांच एक कम्यूटेटर बार पर और दूसरा बार पर सीधे विपरीत, लगभग 180 डिग्री अलग है।यह एक पूर्ण कॉइल घुमावदार के प्रतिरोध की जांच करता है।यदि वाइंडिंग अच्छी स्थिति में हैं, तो प्रतिरोध रीडिंग सभी कॉइल के अनुरूप होनी चाहिए।

यदि प्रतिरोध बहुत कम है, तो यह एक शॉर्ट सर्किट को इंगित करता है, जो क्षतिग्रस्त इन्सुलेशन या ओवरलैपिंग वाइंडिंग के कारण हो सकता है।यदि प्रतिरोध बहुत अधिक है या अनंत दिखाता है, तो यह एक खुले सर्किट का सुझाव देता है, संभवतः एक टूटे हुए तार या ढीले कनेक्शन से।ऐसे मामलों में, क्षति के लिए इन्सुलेशन का निरीक्षण करें और सभी कनेक्शनों की जांच करें।आवश्यकतानुसार दोषपूर्ण वर्गों की मरम्मत या बदलें।

चरण 3: परीक्षण आसन्न कम्यूटेटर बार

अधिक विस्तृत जांच के लिए, आसन्न कम्यूटेटर बार के बीच प्रतिरोध को मापें।एक बार पर शुरू करें और आर्मेचर के चारों ओर क्रमिक रूप से स्थानांतरित करें।यह विधि प्रत्येक कॉइल को व्यक्तिगत रूप से परीक्षण करती है और विशिष्ट दोषों को इंगित करने में मदद करती है।लगातार प्रतिरोध रीडिंग से संकेत मिलता है कि वाइंडिंग सेगमेंट सही तरीके से काम कर रहे हैं।यदि प्रतिरोध दो सलाखों के बीच बहुत कम है, तो यह इन्सुलेशन की विफलता के कारण होने वाले छोटे मोड़ का सुझाव देता है।उच्च प्रतिरोध का मतलब क्षतिग्रस्त या कोरोडेड कनेक्शन के कारण आंशिक रूप से खुला सर्किट हो सकता है।या तो मामले में, प्रभावित क्षेत्र का बारीकी से निरीक्षण करें।क्षतिग्रस्त इन्सुलेशन को बदलें या यदि आवश्यक हो तो दोषपूर्ण कुंडल को रिवाइंड करें।यदि कनेक्शन ढीले या corroded हैं, तो उन्हें साफ और फिर से तैयार करें।

चरण 4: कम्यूटेटर इन्सुलेशन का आकलन करें

कम्यूटेटर बार के इन्सुलेशन की जांच करने के लिए, प्रत्येक बार और आर्मेचर कोर के बीच प्रतिरोध को मापने के लिए एक ओममीटर का उपयोग करें।उच्च प्रतिरोध या कोई निरंतरता अच्छी इन्सुलेशन को इंगित करती है, जबकि कम प्रतिरोध शॉर्ट सर्किट का सुझाव देता है।यह कम्यूटेटर सतह पर क्षतिग्रस्त इन्सुलेशन या प्रवाहकीय मलबे के कारण हो सकता है।यदि शॉर्ट सर्किट का पता चला है, तो किसी भी मलबे को हटाने के लिए कम्यूटेटर को अच्छी तरह से साफ करें।यदि सफाई समस्या को हल नहीं करती है, तो क्षति के लिए इन्सुलेशन का निरीक्षण करें।प्रभावित सलाखों को फिर से शुरू करें या कम्यूटेटर को फिर से शुरू करें यदि यह पहना या असमान है।विश्वसनीय मोटर ऑपरेशन के लिए उचित इन्सुलेशन सुनिश्चित करना अच्छा है।

चरण 5: दस्तावेज़ निष्कर्ष और मरम्मत करें

सभी प्रतिरोध रीडिंग रिकॉर्ड करें और किसी भी अनियमितता पर ध्यान दें।सटीक रिकॉर्ड रखने से मुद्दों का निदान करने और लक्षित मरम्मत की योजना बनाने में मदद मिलती है।मरम्मत प्रक्रिया के दौरान आसान पहचान के लिए दोषपूर्ण क्षेत्र।समय के साथ आवर्ती समस्याओं को ट्रैक करने में उचित प्रलेखन भी सहायता करता है।एक बार दोष की पहचान हो जाने के बाद, आवश्यक मरम्मत करें।इसमें क्षतिग्रस्त इन्सुलेशन, रिवाइंडिंग कॉइल को बदलना या ढीले कनेक्शन को फिर से बनाना शामिल हो सकता है।सुनिश्चित करें कि सभी मरम्मत सुरक्षा और गुणवत्ता मानकों को पूरा करें।मरम्मत के बाद, यह पुष्टि करने के लिए कि सभी मुद्दों को हल कर दिया गया है, इसकी पुष्टि करने के लिए आर्मेचर को फिर से रखें।

चरण 6: निवारक रखरखाव लागू करें

निवारक रखरखाव के लिए नियमित परीक्षण की आवश्यकता है।पहनने के शुरुआती संकेतों का पता लगाने के लिए आवधिक चेक शेड्यूल करें, जो प्रमुख ब्रेकडाउन से बचने में मदद कर सकता है।यह सक्रिय दृष्टिकोण मोटर के जीवनकाल का विस्तार करता है और दक्षता बनाए रखता है।यह अप्रत्याशित डाउनटाइम और महंगी मरम्मत को भी कम करता है।डिजिटल ओममीटर और इन्सुलेशन प्रतिरोध परीक्षकों जैसे उन्नत नैदानिक ​​उपकरणों का उपयोग करने से परीक्षण सटीकता में सुधार होता है।एक निवारक रखरखाव की दिनचर्या स्थापित करने से मोटर्स को लंबे समय तक कुशलता से संचालित रखने में मदद मिलती है।

आर्मेचर अनुप्रयोग

आर्मेचर कई क्षेत्रों में उपयोगी हैं क्योंकि उनका उपयोग अलग -अलग तरीकों से किया जा सकता है।आप उन्हें बिजली संयंत्रों, कारों, कारखानों और रोजमर्रा के इलेक्ट्रॉनिक्स में पा सकते हैं।यह खंड उन कई तरीकों से देखता है जो आर्मेचर का उपयोग किया जाता है, यह दिखाते हैं कि वे आधुनिक प्रौद्योगिकी को बेहतर तरीके से काम करने और ऊर्जा को बचाने में कैसे मदद करते हैं।इन उपयोगों के बारे में जानने से, हम देख सकते हैं कि पुराने और नए दोनों के लिए आर्मेचर इतने महत्वपूर्ण क्यों हैं।

हाइड्रोइलेक्ट्रिक पावर प्लांट

हाइड्रोइलेक्ट्रिक पावर प्लांटों में, आर्मेचर को टर्बाइनों में एकीकृत किया जाता है जो बहने वाले पानी की यांत्रिक ऊर्जा को विद्युत ऊर्जा में परिवर्तित करते हैं।जब टरबाइन के माध्यम से पानी बहता है, तो यह आर्मेचर से जुड़ा एक रोटर घूमता है।यह रोटेशन एक विद्युत चुम्बकीय क्षेत्र को प्रेरित करता है, जिससे बिजली पैदा होती है।इन प्रणालियों का उपयोग आमतौर पर दुनिया भर में बांधों और पनबिजली स्टेशनों में किया जाता है, जो अक्षय ऊर्जा का एक विश्वसनीय स्रोत प्रदान करता है।हाइड्रोइलेक्ट्रिक पावर में आर्मेचर का उपयोग जीवाश्म ईंधन पर निर्भरता को कम करके और कार्बन उत्सर्जन को कम करके स्थायी ऊर्जा उत्पादन में योगदान देता है।वे कुशल ऊर्जा रूपांतरण को सक्षम करते हैं, यह सुनिश्चित करते हुए कि पानी की संभावित ऊर्जा को बिजली उत्पादन के लिए अधिकतम किया जाता है।

पवन वाली टर्बाइन

पवन ऊर्जा प्रणालियों में, टरबाइन ब्लेड के साथ घूर्णन करके आर्मेट्स एक भूमिका निभाते हैं।जैसे ही हवा ब्लेड को बदल देती है, कनेक्टेड रोटर (आर्मेचर से युक्त) एक चुंबकीय क्षेत्र के भीतर घूमता है, जिससे विद्युत चुम्बकीय प्रेरण के माध्यम से बिजली उत्पन्न होती है।यह प्रक्रिया प्रभावी रूप से हवा से गतिज ऊर्जा को विद्युत शक्ति में परिवर्तित करती है।पवन टर्बाइनों में आर्मेचर को चर गति पर संचालित करने के लिए डिज़ाइन किया गया है, जिससे उन्हें कुशल बिजली उत्पादन को बनाए रखते हुए पवन की स्थिति को बदलते हुए अनुमति मिलती है।यह क्षमता ऊर्जा उत्पादन को अधिकतम करने और ग्रिड स्थिरता सुनिश्चित करने के लिए महान है।अक्षय पवन ऊर्जा का उपयोग करके, पवन टर्बाइनों में आर्मर कार्बन उत्सर्जन को कम करने और स्थायी ऊर्जा समाधानों को बढ़ावा देने में योगदान करते हैं।

पोर्टेबल जनरेटर

पोर्टेबल जनरेटर बैकअप पावर या ऑफ-ग्रिड ऊर्जा जरूरतों के लिए बिजली का उत्पादन करने के लिए कॉम्पैक्ट आर्मेचर पर भरोसा करते हैं।ये जनरेटर बिजली के आउटेज, आपात स्थितियों या बाहरी गतिविधियों के दौरान महत्वपूर्ण हैं, जो दूरदराज के स्थानों में बिजली का एक विश्वसनीय स्रोत प्रदान करते हैं।पोर्टेबल जनरेटर में आर्मेचर स्थायित्व और दक्षता के लिए डिज़ाइन किए गए हैं, विभिन्न परिस्थितियों में लगातार प्रदर्शन सुनिश्चित करते हैं।वे यांत्रिक ऊर्जा को आंतरिक दहन इंजन या अन्य बिजली स्रोतों से विद्युत ऊर्जा में परिवर्तित करते हैं, बिजली उपकरणों जैसे कि रोशनी, उपकरण और संचार उपकरण।उनकी पोर्टेबिलिटी और दक्षता उन्हें आपदा राहत, शिविर और अन्य ऑफ-ग्रिड अनुप्रयोगों के लिए महान बनाती है।

डीसी मोटर्स

डीसी मोटर्स में आर्मेचर महत्वपूर्ण घटक हैं, जो व्यापक रूप से औद्योगिक मशीनरी, रोबोटिक्स और इलेक्ट्रिक वाहनों में उपयोग किए जाते हैं।इन मोटर्स में, आर्मेचर एक चुंबकीय क्षेत्र के भीतर घूमता है जब विद्युत प्रवाह इसके माध्यम से गुजरता है, टोक़ पैदा करता है और आंदोलन का कारण बनता है।डीसी मोटर्स को उनके उच्च शुरुआती टोक़ और सटीक गति नियंत्रण के लिए जाना जाता है, जो उन्हें परिवर्तनीय गति और तेजी से त्वरण की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाते हैं।रोबोटिक्स और स्वचालन में, आर्मेचर-चालित डीसी मोटर्स सटीक आंदोलनों और स्थिति को सक्षम करते हैं, जिससे जटिल कार्यों की सटीकता और दक्षता बढ़ जाती है।इलेक्ट्रिक वाहनों में, वे चिकनी त्वरण और पुनर्योजी ब्रेकिंग में योगदान करते हैं, ऊर्जा दक्षता में सुधार और ड्राइविंग प्रदर्शन में सुधार करते हैं।

इलेक्ट्रिक वाहन

इलेक्ट्रिक और हाइब्रिड वाहनों में, पहियों को चलाने वाले प्रणोदन प्रणालियों के लिए आर्मेचर अच्छे हैं।ये आर्मेचर कम गति पर उच्च टोक़ उत्पन्न करते हैं, जो शहरी ड्राइविंग स्थितियों के लिए बहुत अच्छा है, जैसे कि त्वरित शुरुआत और स्टॉप-एंड-गो ट्रैफ़िक।वे पुनर्योजी ब्रेकिंग को सक्षम करते हैं, एक ऐसी विशेषता जो ब्रेकिंग के दौरान गतिज ऊर्जा को ठीक करती है और इसे विद्युत ऊर्जा में परिवर्तित करती है।यह बरामद ऊर्जा वाहन की बैटरी में संग्रहीत होती है, इसकी ड्राइविंग रेंज का विस्तार करती है और समग्र ऊर्जा दक्षता में सुधार करती है।ईवीएस में आर्मेचर का उन्नत डिजाइन उच्च प्रदर्शन, ऊर्जा की खपत को कम करता है, और पर्यावरणीय प्रभाव को कम करता है, जो कि टिकाऊ परिवहन के लिए वैश्विक संक्रमण का समर्थन करता है।

रोबोटिक्स और स्वचालन

रोबोटिक्स और ऑटोमेशन सिस्टम में, सटीक स्थिति और गति नियंत्रण प्रदान करने के लिए सर्वो मोटर्स और स्टेपर मोटर्स में आर्मेचर का उपयोग किया जाता है।इन मोटर्स का उपयोग स्वचालित विनिर्माण प्रणालियों, रोबोट आर्म्स और सटीक मशीनरी के लिए किया जाता है, जहां उच्च सटीकता और पुनरावृत्ति की आवश्यकता होती है।इन अनुप्रयोगों में Armatures सुचारू और सटीक आंदोलनों को सक्षम करते हैं, जिससे रोबोटिक सिस्टम स्थिरता और दक्षता के साथ जटिल कार्यों को करने की अनुमति देते हैं।उनकी विश्वसनीयता और परिशुद्धता इलेक्ट्रॉनिक्स विनिर्माण, मोटर वाहन विधानसभा और चिकित्सा उपकरण उत्पादन जैसे उद्योगों में उत्पादकता बढ़ाती है।स्वचालन में नवाचार को चलाकर, आर्मेचर परिचालन दक्षता में वृद्धि और मानव त्रुटि को कम करने में योगदान करते हैं।

मोटर वाहन अल्टरनेटर

मोटर वाहन अनुप्रयोगों में, एसी पावर उत्पन्न करने के लिए अल्टरनेटर में स्थिर आर्मेचर का उपयोग किया जाता है क्योंकि इंजन एक घूर्णन चुंबकीय क्षेत्र को चलाता है।पारंपरिक जनरेटर के विपरीत, यह डिज़ाइन बिजली के संपर्कों को कम करता है, पहनने और रखरखाव की आवश्यकताओं को कम करता है।उत्पन्न एसी पावर को तब वाहन की बैटरी और पावर इलेक्ट्रॉनिक सिस्टम को चार्ज करने के लिए डीसी में परिवर्तित किया जाता है, जिसमें रोशनी, इन्फोटेनमेंट और इंजन कंट्रोल यूनिट शामिल हैं।ऑटोमोटिव अल्टरनेटर में आर्मेचर उच्च दक्षता और स्थायित्व के लिए इंजीनियर हैं, जो विभिन्न ड्राइविंग परिस्थितियों में लगातार बिजली की आपूर्ति सुनिश्चित करते हैं।यह तकनीक वाहन की विश्वसनीयता को बढ़ाती है और आधुनिक वाहनों में उन्नत इलेक्ट्रॉनिक सुविधाओं की बढ़ती मांग का समर्थन करती है।

सिंक्रोनस जनरेटर

सिंक्रोनस जनरेटर, आमतौर पर बिजली संयंत्रों और ग्रिड अनुप्रयोगों में उपयोग किए जाते हैं, उनके डिजाइन के हिस्से के रूप में स्थिर आर्मर को शामिल करते हैं।ये जनरेटर विद्युत चुम्बकीय प्रेरण के माध्यम से भाप, पानी या गैस द्वारा संचालित टर्बाइनों से यांत्रिक ऊर्जा को विद्युत शक्ति में परिवर्तित करते हैं।स्थिर आर्मेचर डिज़ाइन दक्षता में सुधार करता है और यांत्रिक जटिलता को कम करता है, विश्वसनीय और निरंतर बिजली उत्पादन में योगदान देता है।बड़े पैमाने पर बिजली संचरण के लिए सिंक्रोनस जनरेटर का उपयोग किया जाता है, क्योंकि वे एक निरंतर आवृत्ति और वोल्टेज बनाए रखते हैं, ग्रिड स्थिरता सुनिश्चित करते हैं और उच्च शक्ति की मांगों को पूरा करते हैं।बिजली संयंत्रों में उनकी भूमिका दुनिया भर में औद्योगिक, वाणिज्यिक और आवासीय ऊर्जा की जरूरतों का समर्थन करने के लिए सबसे अच्छी है।

निष्कर्ष

आर्मेट्स की खोज हमें उन मशीनों के आंतरिक कामकाज को दिखाती है जो हमारी दुनिया को शक्ति प्रदान करती हैं।खेल में बुनियादी बलों को समझने से लेकर आर्मेचर के विस्तृत डिजाइन की जांच करने के लिए, प्रत्येक भाग इलेक्ट्रिक मशीनों को अधिक कुशल और प्रभावी बनाने में योगदान देता है।यह गाइड न केवल मूल बातें शामिल करता है, बल्कि डिजाइन में नवीनतम सुधार और विचार भी बताता है जो बेहतर और अधिक पर्यावरण के अनुकूल मशीनों को जन्म देता है।
