BSS138 MOSFET ने समझाया: प्रमुख विशेषताएं और तकनीकी अवलोकन

BSS138 MOSFET एक कॉम्पैक्ट, कुशल घटक है जिसका उपयोग कम-वोल्टेज और कम-वर्तमान अनुप्रयोगों में किया जाता है।यह गाइड अपनी मुख्य विशेषताओं, उपयोगों और विनिर्देशों को शामिल करता है, जिससे आपको यह समझने में मदद मिलती है कि यह इलेक्ट्रॉनिक्स में एक लोकप्रिय विकल्प क्यों है।

सूची

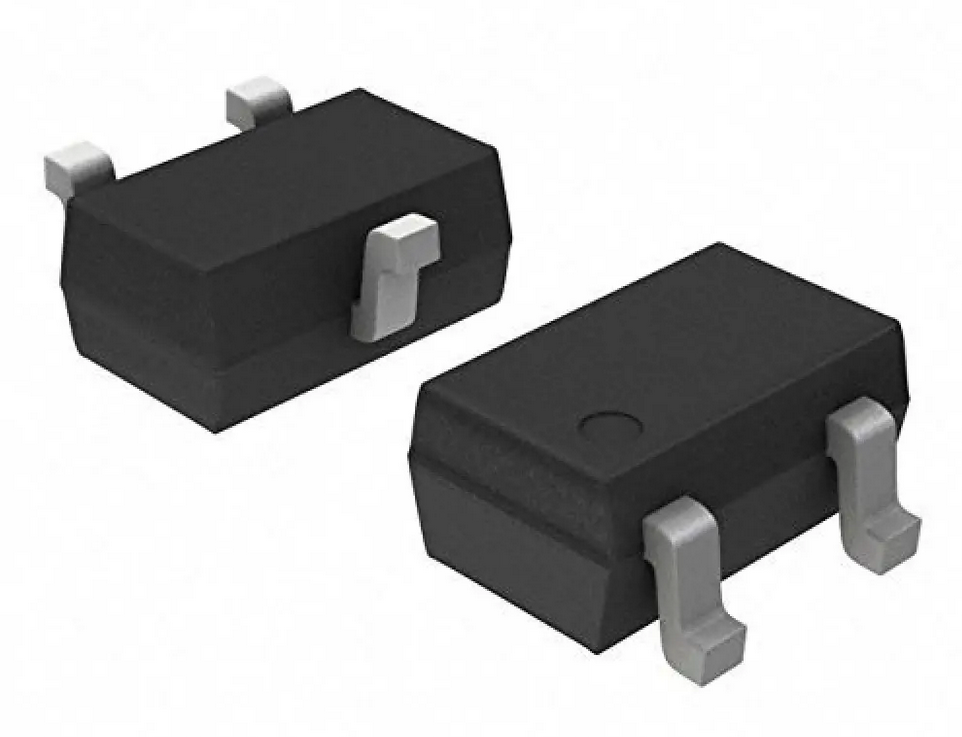

BSS138 MOSFET अवलोकन

BSS138 एक एन-चैनल MOSFET है, जिसे विशेष रूप से कम-वोल्टेज और कम-वर्तमान उपयोगों के लिए डिज़ाइन किया गया है।अपनी दक्षता के लिए जाना जाता है, यह घटक राज्य प्रतिरोध को कम रखता है, जो ऊर्जा हानि को कम करने में मदद करता है।इसकी कॉम्पैक्ट, विश्वसनीय संरचना इसे तेजी से स्विचिंग कार्यों के लिए एक अच्छा विकल्प बनाती है।BSS138 MOSFET अक्सर छोटे उपकरणों में पाया जाता है, जिन्हें सर्वो मोटर्स और पावर गेट ड्राइवरों की तरह चिकनी वर्तमान नियंत्रण की आवश्यकता होती है।इन अनुप्रयोगों में, यह लगातार प्रदर्शन और स्थायित्व सुनिश्चित करता है, गति या गुणवत्ता से समझौता किए बिना छोटे पैमाने पर स्विचिंग नौकरियों को संभालता है।

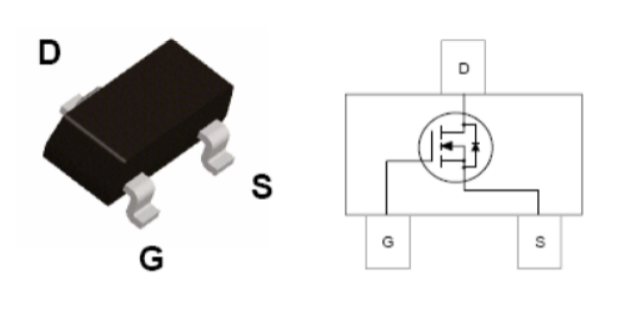

BSS138 पिन कॉन्फ़िगरेशन

पिन नंबर	पिन नाम	विवरण
1	स्रोत	स्रोत के माध्यम से वर्तमान बहता है
2	दरवाज़ा	MOSFET के पूर्वाग्रह को नियंत्रित करता है
3	नाली	नाली के माध्यम से वर्तमान प्रवाह

BSS138 CAD मॉडल

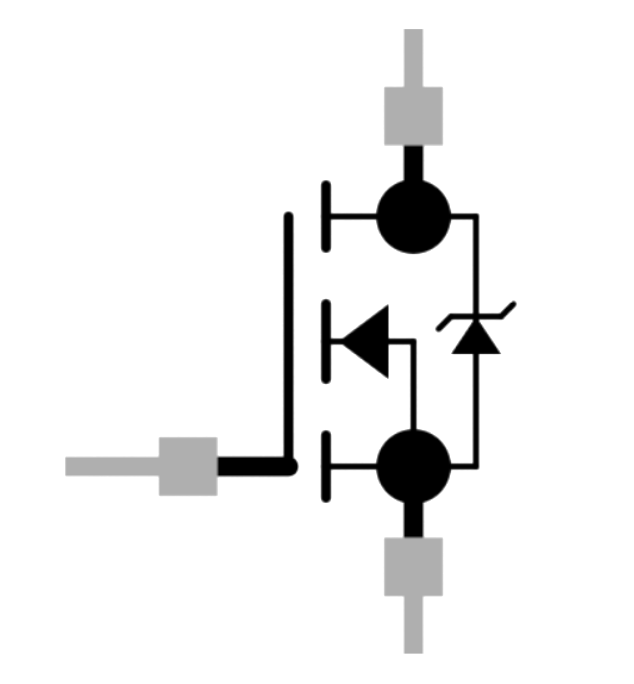

BSS138 प्रतीक

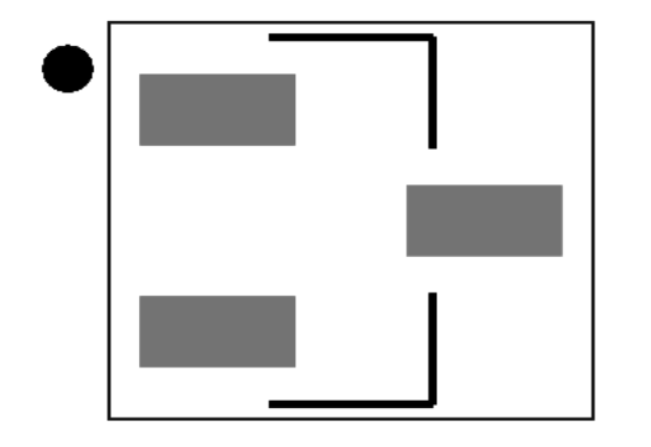

BSS138 पदचिह्न

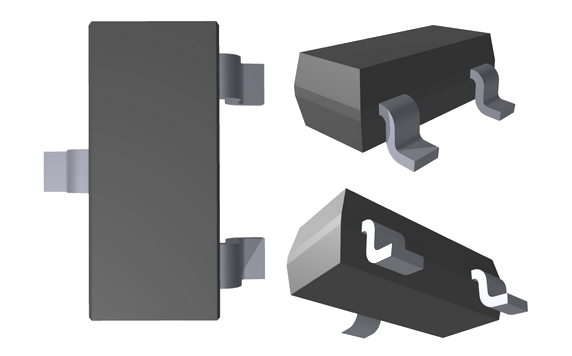

BSS138 3D मॉडल

BSS138 तकनीकी विनिर्देश

सेमीकंडक्टर BSS138 के तुलनीय विनिर्देशों के साथ तकनीकी विनिर्देशों, सुविधाओं, विशेषताओं और घटक

प्रकार	पैरामीटर
जीवनचक्र स्थिति	सक्रिय (अंतिम अद्यतन: 6 दिन पहले)
फैक्टरी लीड टाइम	8 सप्ताह
संपर्क चढ़ाना	टिन
पर्वत	सतह पर्वत
माउन्टिंग का प्रकार	सतह पर्वत
पैकेज / मामला	TO-236-3, SC-59, SOT-23-3
पिन की संख्या	3
आपूर्तिकर्ता युक्ति पैकेज	एसओटी -23-3
वज़न	30mg
वर्तमान - निरंतर नाली (आईडी) @ ​​25 डिग्री सेल्सियस	220ma ta
ड्राइव वोल्टेज (अधिकतम आरडीएस ऑन, मिन आरडी पर)	4.5V, 10V
तत्वों की संख्या	1
शक्ति अपव्यय	360MW टा
देरी का समय बंद करें	20 एनएस
प्रकाशित	2002
परिचालन तापमान	-55 ° C ~ 150 ° C TJ
पैकेजिंग	टेप और रील (टीआर)
भाग की स्थिति	सक्रिय
नमी संवेदनशीलता स्तर (एमएसएल)	1 (असीमित)
समापन	एसएमडी/एसएमटी
प्रतिरोध	6
अधिकतम परिचालन तापमान	150 ° C
न्यूनतम संचालन तापमान	-55 ° C
वोल्टेज - रेटेड डीसी	50 वी
वर्तमान रेटिंग	220ma
आधार भाग संख्या	BSS138
तत्व विन्यास	अकेला
शक्ति का अपव्यय	360MW
देरी का समय चालू करें	2.5 एनएस
भ्रूण प्रकार	n- चैनल
आरडीएस ऑन (मैक्स) @ आईडी, वीजीएस	3.5 @ @ 220ma, 10V
Vgs (th) (अधिकतम) @ id	1.5V @ 1MA
इनपुट कैपेसिटेंस (CISS) (अधिकतम) @ vds	27pf @ 25v
गेट चार्ज (QG) (अधिकतम) @ vgs	2.4NC @ 10V
वृद्धि समय	9NS
स्रोत वोल्टेज (VDSS) के लिए नाली	50 वी
वीजीएस (अधिकतम)	± 20 वी
समय (टाइप)	9 एनएस
निरंतर नाली वर्तमान (आईडी)	220ma
थ्रेसहोल्ड वोल्टेज	1.3V
स्रोत वोल्टेज (वीजीएस) का द्वार	20 वी
स्रोत ब्रेकडाउन वोल्टेज के लिए नाली	50v
दोहरी आपूर्ति वोल्टेज	50 वी
इनपुट समाई	27 पीएफ
स्रोत प्रतिरोध के लिए नाली	३.५।
अधिकतम पर आरडीएस	३.५।
नाममात्र वीजीएस	1.3V
चौड़ाई	1.3 मिमी
ऊंचाई	930μM
लंबाई	2.92 मिमी
SVHC तक पहुँचें	कोई एसवीएचसी नहीं
विकिरण कठोरता	नहीं
रोह्स स्टेटस	ROHS3 आज्ञाकारी
सीसा मुक्त	सीसा मुक्त

BSS138 की प्रमुख विशेषताएं

कम ऑन-स्टेट प्रतिरोध

BSS138 MOSFET अपने कम ऑन-स्टेट प्रतिरोध के लिए खड़ा है, ऑपरेशन के दौरान बिजली की हानि को कम करता है।10 V के गेट-सोर्स वोल्टेज पर 3.5 and के ऑन-स्टेट प्रतिरोध के साथ और 4.5 V पर 6.0।

उच्च घनत्व कोशिका डिजाइन

एक उच्च घनत्व सेल डिजाइन के साथ निर्मित, BSS138 कॉम्पैक्ट रिक्त स्थान में भी विश्वसनीय प्रदर्शन सुनिश्चित करता है।यह डिजाइन वर्तमान कुशलता से वर्तमान संचालित करने की अपनी क्षमता को बढ़ाता है, जिससे यह विश्वसनीय, स्थिर प्रदर्शन को बनाए रखते हुए तंग, अंतरिक्ष-विवश परियोजनाओं के लिए उपयुक्त हो जाता है।

कॉम्पैक्ट एसओटी -23 पैकेज

BSS138 एक मानक SOT-23 सतह माउंट पैकेज में संलग्न है, जो स्थायित्व और एक अंतरिक्ष-बचत फॉर्म कारक दोनों की पेशकश करता है।यह कॉम्पैक्ट पैकेज उन डिजाइनों में आसान एकीकरण के लिए अनुमति देता है जहां स्थान सीमित है, सुव्यवस्थित, कुशल सर्किट बनाने में मदद करता है।

BSS138 के बराबर घटक

• NTR4003

• 2N7002

• FDC666

• FDC558

• BS170

• 2N7000

BSS138 के आवेदन

कम वोल्टेज स्विचिंग

BSS138 MOSFET कम-वोल्टेज स्विचिंग अनुप्रयोगों के लिए प्रभावी है, जिससे यह उन प्रणालियों में अच्छा प्रदर्शन करने की अनुमति देता है जिन्हें कम बिजली के स्तर पर नियंत्रित, विश्वसनीय स्विचिंग की आवश्यकता होती है।यह इन कार्यों को कुशलता से संभाल सकता है, जिससे यह पावर मैनेजमेंट सर्किट के लिए एक उत्कृष्ट फिट हो जाता है, जिसमें उच्च वर्तमान की आवश्यकता नहीं होती है।

तर्क -स्तरीय शिफ्टर्स

यह MOSFET लॉजिक लेवल शिफ्टिंग में उपयोगी है, जहां यह एक सर्किट के विभिन्न हिस्सों के बीच वोल्टेज के स्तर को समायोजित करता है।यह सुविधा घटकों के बीच वोल्टेज संगतता की आवश्यकता वाली परियोजनाओं के लिए इसे आदर्श बनाती है, यह सुनिश्चित करती है कि सिग्नल बिना किसी रुकावट के सुचारू रूप से प्रसारित किए जाते हैं।

डीसी-डीसी कन्वर्टर्स

BSS138 भी DC-DC कन्वर्टर्स में अपनी जगह पाता है, जहां यह एक DC वोल्टेज स्तर को दूसरे में परिवर्तित करने में सहायता करता है।यह एप्लिकेशन पोर्टेबल इलेक्ट्रॉनिक्स में आम है जो कई घटकों को कुशलता से चलाने के लिए स्थिर शक्ति रूपांतरण पर निर्भर करता है।

एमोबिलिटी और बैटरी से चलने वाले उपकरण

इसकी ऊर्जा दक्षता और कम प्रतिरोध के लिए धन्यवाद, BSS138 बैटरी-संचालित अनुप्रयोगों जैसे कि एमोबिलिटी डिवाइस के लिए अच्छी तरह से अनुकूल है।यह बैटरी जीवन को संरक्षित करने में मदद करता है, यह सुनिश्चित करता है कि डिवाइस अनावश्यक शक्ति हानि के बिना एक ही चार्ज पर लंबे समय तक काम कर सकते हैं।

बिजली प्रबंधन प्रणालियाँ

पावर मैनेजमेंट सिस्टम में, BSS138 इलेक्ट्रॉनिक उपकरणों के भीतर वर्तमान के प्रवाह को प्रबंधित करने में मदद करके एक मूल्यवान भूमिका निभाता है।इसकी कम ऑन-स्टेट प्रतिरोध और कुशल स्विचिंग क्षमता इसे इन प्रणालियों के लिए आदर्श बनाती है, जिससे न्यूनतम ऊर्जा अपशिष्ट और स्थिर वर्तमान विनियमन सुनिश्चित होता है।

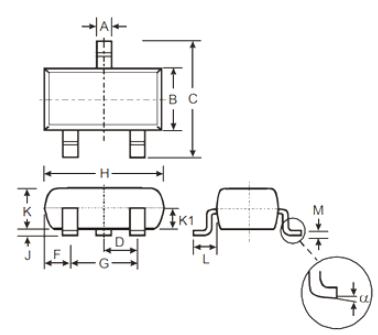

BSS138 पैकेज विवरण

धुंधला	मिन	अधिकतम	प्रकार
ए	0.37	0.51	0.4
बी	1.2	1.4	1.3
सी	2.3	2.5	२.४
डी	0.89	1.03	0.915
एफ	0.45	0.6	0.535
जी	1.78	2.05	1.83
एच	2.8	3	2.9
जे	0.013	0.1	0.05
K	0.903	1.1	1
K1	-	0.4	-
एल	0.45	0.61	0.55
एम	0.085	0.18	0.11
α	0 °	8 °	-

डाटशीट पीडीएफ

BSS138 डेटशीट:

Bss138.pdf
