संधारित्र प्रतीक: सर्किट आरेखों में संधारित्र प्रकारों के लिए एक पूर्ण मार्गदर्शिका

सूची

संधारित्र प्रतीक अवलोकन

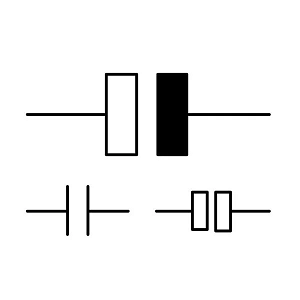

सर्किट आरेखों में, कैपेसिटर को सरलीकृत ग्राफिकल प्रतीकों का उपयोग करके दिखाया गया है जो उनके विद्युत व्यवहार और कभी -कभी उनके निर्माण को संप्रेषित करते हैं।सबसे बुनियादी प्रतीक दो समानांतर रेखाएं हैं, लेकिन यह संधारित्र के प्रकार के आधार पर भिन्न हो सकता है।गैर-ध्रुवीकृत कैपेसिटर योजनाबद्ध चित्र में दो समान समानांतर लाइनों का उपयोग करते हैं।यह डिज़ाइन इंगित करता है कि घटक की कोई ध्रुवीयता नहीं है, जिसका अर्थ है कि इसे किसी भी दिशा में जोड़ा जा सकता है।ये कैपेसिटर एसी सर्किट, फ़िल्टरिंग, सिग्नल युग्मन और समय अनुप्रयोगों में आम हैं क्योंकि वे वैकल्पिक या अपरिभाषित वर्तमान दिशाओं को संभालते हैं।ध्रुवीकृत कैपेसिटर को अलग -अलग चिह्नित किया जाता है।एक पंक्ति सीधी रहती है, जबकि दूसरा घुमावदार या छोटा होता है, नकारात्मक टर्मिनल को दर्शाता है।कभी -कभी सही अभिविन्यास पर जोर देने के लिए सीधी रेखा के बगल में एक प्लस साइन जोड़ा जाता है।यह डीसी सर्किट में आम है जहां ध्रुवीयता को उलटने से घटक या सर्किट को नुकसान हो सकता है।

नियत संधारित्र प्रतीक

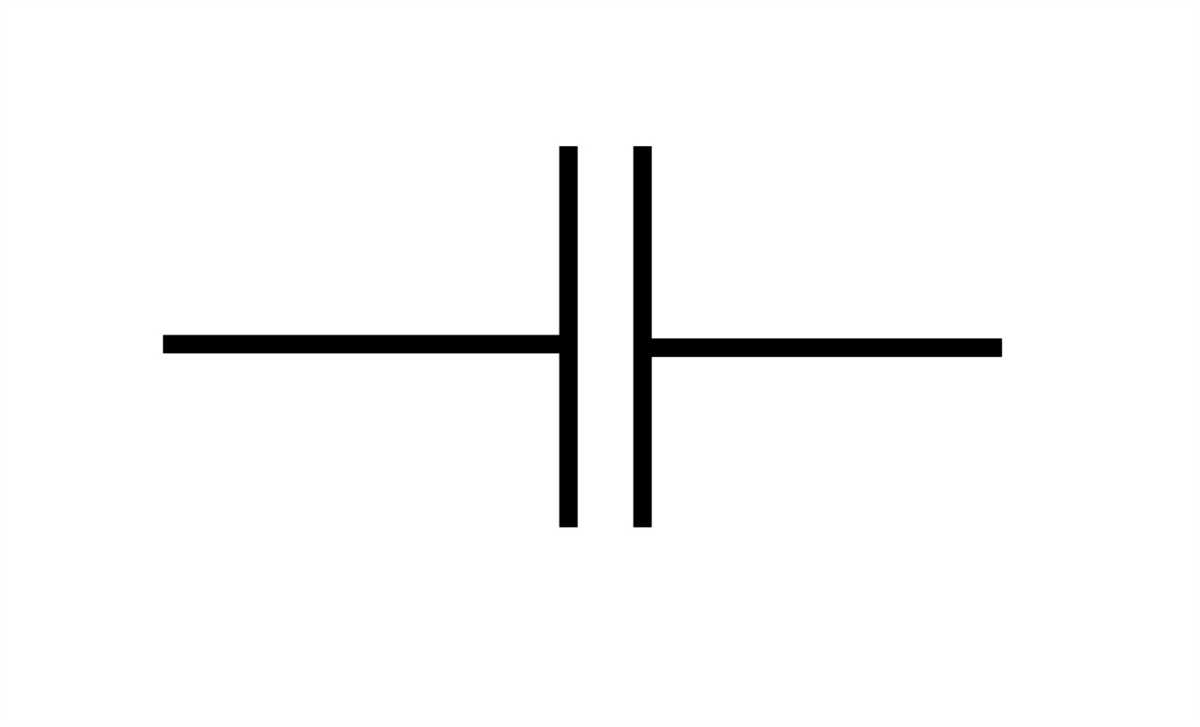

चित्रा 2. निश्चित संधारित्र प्रतीक

ध्रुवीकृत संधारित्र प्रतीक

ध्रुवीकृत कैपेसिटर का सर्किट आरेखों में एक विशेष प्रतीक होता है जो दिखाता है कि उन्हें किस तरह से जुड़ा होना चाहिए।प्रतीक के एक पक्ष में आमतौर पर सकारात्मक (+) पक्ष के लिए एक सीधी रेखा होती है, और दूसरा पक्ष नकारात्मक ( -) पक्ष को दिखाने के लिए घुमावदार, छोटा या गायब हो सकता है।कई बार, एक प्लस साइन (+) भी सकारात्मक टर्मिनल के बगल में जोड़ा जाता है ताकि इसे अतिरिक्त स्पष्ट किया जा सके।ये प्रतीक बहुत महत्वपूर्ण हैं, क्योंकि एक ध्रुवीकृत संधारित्र को गलत तरीके से रखना गंभीर समस्याओं का कारण बन सकता है जैसे कि यह काम करना, रिसाव या यहां तक ​​कि विस्फोट करना बंद कर सकता है।इन कैपेसिटर का उपयोग अक्सर बिजली की आपूर्ति सर्किट में किया जाता है, जहां वे वोल्टेज को सुचारू रूप से मदद करते हैं और चीजों को स्थिर रखते हैं।

उनके मुख्य लाभों में से एक यह है कि वे एक में बहुत सारी ऊर्जा संग्रहीत कर सकते हैं छोटी - सी जगह।लेकिन वे केवल ठीक से काम करते हैं यदि सही तरीके से जुड़ा हो। क्योंकि वे दिशा के प्रति संवेदनशील हैं, सर्किट में प्रतीक आरेख एक चेतावनी संकेत की तरह काम करता है।यह आपको याद दिलाता है कि कौन सा पक्ष है सकारात्मक और जो नकारात्मक है जब आप संधारित्र को एक में डाल रहे हैं सर्किट या फिक्सिंग एक।यह गलतियों को रोकने में मदद करता है और सर्किट को बनाए रखता है सुरक्षित और अच्छी तरह से काम कर रहे हैं।

चित्रा 3. ध्रुवीकृत संधारित्र प्रतीक

गैर-ध्रुवीकृत संधारित्र प्रतीक

गैर-ध्रुवीकृत कैपेसिटर को सर्किट आरेख में दो समान, सीधी रेखाओं से बने एक साधारण प्रतीक के साथ दिखाया गया है।कोई प्लस या माइनस संकेत नहीं हैं क्योंकि इन कैपेसिटर का सकारात्मक या नकारात्मक पक्ष नहीं है।वे किसी भी दिशा में जुड़े हो सकते हैं और अभी भी एक ही काम करते हैं, जो उन्हें कई प्रकार के सर्किटों में उपयोग करना आसान बनाता है।इस समूह में कई प्रकार के कैपेसिटर शामिल हैं, जैसे कि सिरेमिक, अभ्रक, कागज और फिल्म।भले ही वे अलग -अलग सामग्रियों से बने हों, लेकिन वे सभी आरेखों में एक ही मूल प्रतीक का उपयोग करते हैं।

यह आरेखों को स्पष्ट और पढ़ने में सरल रखने में मदद करता है।गैर-ध्रुवीकृत कैपेसिटर सर्किट में महत्वपूर्ण हैं जहां विद्युत प्रवाह दोनों दिशाओं में बहता है, जैसे कि एसी (वैकल्पिक वर्तमान) सिस्टम में।वे अक्सर युग्मन के लिए उपयोग किए जाते हैं (सर्किट के कुछ हिस्सों के बीच संकेतों को पारित करना), डिकूप्लिंग (शोर को हटाना या वोल्टेज को स्थिर रखना), और ट्यूनिंग (रेडियो जैसी चीजों में आवृत्तियों को समायोजित करना)।चूंकि वे किस तरह से जुड़े हुए हैं, वे इस प्रकार के कार्यों के लिए एकदम सही नहीं हैं।

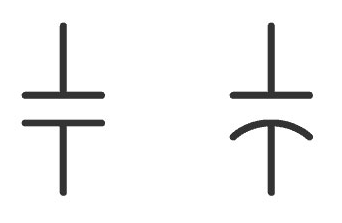

चित्रा 4. गैर-ध्रुवीकृत संधारित्र प्रतीक

परिवर्तनीय संधारित्र प्रतीक

वैरिएबल कैपेसिटर सर्किट ड्रॉइंग में नियमित (निश्चित) कैपेसिटर की तरह दिखते हैं।उन दोनों में दो सीधी रेखाएँ हैं जो धातु की प्लेटों को भाग के अंदर दिखाती हैं।लेकिन चर कैपेसिटर में कुछ अतिरिक्त होता है, एक विकर्ण तीर एक लाइनों में से एक के माध्यम से जा रहा है।इस तीर से पता चलता है कि संधारित्र को बदला या समायोजित किया जा सकता है।इन भागों का उपयोग सर्किट में किया जाता है जहां ट्यूनिंग महत्वपूर्ण है, जैसे कि रेडियो, साउंड फिल्टर, या उपकरण जो कुछ आवृत्तियों का उपयोग करते हैं।

वे उपयोगी होने का कारण यह है कि आप एक घुंडी को चालू कर सकते हैं या उनके अंदर एक भाग को स्थानांतरित कर सकते हैं कि वे कितना चार्ज पकड़ सकते हैं।यह सर्किट को सही सेटिंग में काम करने में मदद करता है।प्रतीक में तीर लोगों को यह भी बताता है कि सर्किट का निर्माण या ठीक करना कि इस भाग को पहुंचना आसान होना चाहिए।ऐसा इसलिए है क्योंकि किसी को बाद में इसे हाथ से समायोजित करने की आवश्यकता हो सकती है।उदाहरण के लिए, एक पुरानी शैली के रेडियो में, ट्यूनिंग डायल को चालू करना वास्तव में एक चर संधारित्र पर सेटिंग को बदल सकता है।

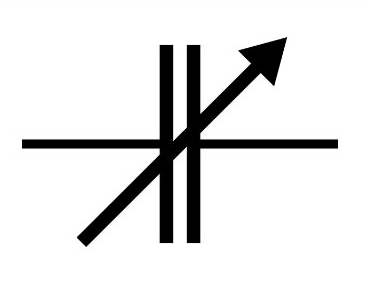

चित्रा 5. चर संधारित्र प्रतीक

द्विध्रुवी संधारित्र प्रतीक

द्विध्रुवी कैपेसिटर गैर-ध्रुवीकृत कैपेसिटर के रूप में एक ही मूल प्रतीक का उपयोग करते हैं: उनके बीच एक छोटे अंतर के साथ दो समान-लंबाई समानांतर रेखाएं, और सकारात्मक या नकारात्मक पक्षों को दिखाने के लिए कोई संकेत या चिह्न नहीं।इस प्रतीक से पता चलता है कि इन कैपेसिटर के पास प्रवाह के लिए वर्तमान के लिए एक आवश्यक दिशा नहीं है, वे उसी तरह से काम करते हैं, चाहे वे किसी सर्किट में जुड़े हों।यह द्विध्रुवी कैपेसिटर को सर्किट के लिए एकदम सही बनाता है जहां वोल्टेज की दिशा बदलती रहती है, जैसे कि वर्तमान (एसी) सिस्टम में वैकल्पिक रूप से।

सामान्य उपयोगों में ऑडियो उपकरण शामिल हैं, जहां सिग्नल आगे और पीछे जाते हैं, और मोटर नियंत्रण सर्किट होते हैं, जहां वोल्टेज अक्सर दिशा स्विच करता है।क्योंकि ये कैपेसिटर ध्रुवीयता के बारे में परवाह नहीं करते हैं, वे इस प्रकार के परिवर्तनों को सुरक्षित और प्रभावी ढंग से संभाल सकते हैं।सरल प्रतीक सहायक है क्योंकि यह स्थापना या मरम्मत के दौरान भ्रम को कम करता है।यह स्पष्ट रूप से आपको बताता है कि संधारित्र ध्रुवीकृत प्रकारों के विपरीत, किसी भी तरह से जा सकता है, जिसे ठीक से और सुरक्षित रूप से काम करने के लिए सही ढंग से स्थापित किया जाना चाहिए।

चित्रा 6. द्विध्रुवी संधारित्र प्रतीक

बहुलक संधारित्र प्रतीक

पॉलिमर कैपेसिटर अन्य ध्रुवीकृत इलेक्ट्रोलाइटिक कैपेसिटर के रूप में सर्किट आरेख में एक ही प्रतीक का उपयोग करते हैं।इस प्रतीक में सकारात्मक पक्ष के लिए एक सीधी रेखा है और या तो एक घुमावदार रेखा या नकारात्मक पक्ष के लिए कोई रेखा नहीं है।इसे और भी स्पष्ट करने के लिए, एक "+" चिन्ह अक्सर सकारात्मक टर्मिनल के पास जोड़ा जाता है।भले ही प्रतीक बहुलक और नियमित इलेक्ट्रोलाइटिक कैपेसिटर दोनों के लिए समान दिखता है, लेकिन वास्तविक भागों में आमतौर पर यह दिखाने के लिए लेबल होते हैं कि वे किस प्रकार के हैं।पॉलिमर कैपेसिटर विशेष हैं क्योंकि उनके अंदर कम प्रतिरोध (ईएसआर कहा जाता है), जो उन्हें तेजी से प्रतिक्रिया देने और अधिक कुशलता से काम करने में मदद करता है।

वे भी लंबे समय तक रहते हैं और नियमित इलेक्ट्रोलाइटिक कैपेसिटर की तुलना में बेहतर गर्मी को संभालते हैं।इन विशेषताओं के कारण, बहुलक कैपेसिटर का उपयोग अक्सर कंप्यूटर प्रोसेसर और बिजली की आपूर्ति जैसे फास्ट डिजिटल सिस्टम में किया जाता है, जहां स्थिर वोल्टेज और त्वरित प्रदर्शन महत्वपूर्ण हैं।लेकिन चूंकि वे ध्रुवीकृत हैं, इसलिए उन्हें सही तरीके से जोड़ना महत्वपूर्ण है।यदि सकारात्मक और नकारात्मक पक्ष उलट जाते हैं, तो संधारित्र ठीक से काम नहीं कर सकता है या यह क्षतिग्रस्त भी हो सकता है।

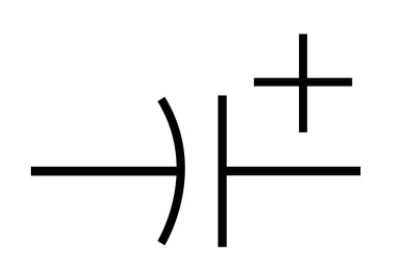

चित्रा 7. बहुलक संधारित्र प्रतीक

ट्रिमर संधारित्र प्रतीक

ट्रिमर कैपेसिटर सर्किट आरेखों में चर कैपेसिटर की तरह दिखते हैं, लेकिन उनके प्रतीक में एक छोटा अंतर है।एक छोटी, तेज रेखा या तीर है जो नियमित संधारित्र प्रतीक को पार करता है।इससे पता चलता है कि भाग को समायोजित किया जा सकता है, लेकिन इसका मतलब अक्सर बदलना नहीं है।ट्रिमर कैपेसिटर छोटे हिस्से हैं जो सीधे सर्किट बोर्ड पर जाते हैं।वे एक छोटे से उपकरण का उपयोग करके समायोजित किए जाते हैं, एक पेचकश की तरह।कई लोग उन्हें हर समय नहीं मोड़ते हैं, बस एक बार निर्माण या मरम्मत के दौरान।एक बार सेट होने के बाद, वे आमतौर पर इस तरह से रहते हैं।

ट्रिमर कैपेसिटर का उपयोग सर्किट में किया जाता है जहां सटीकता बहुत मायने रखती है जैसे ऑसिलेटर, रेडियो फ्रीक्वेंसी (आरएफ) सर्किट और संचार प्रणालियों में।इस प्रकार के सर्किटों में, समाई में छोटे परिवर्तन भी प्रदर्शन को प्रभावित कर सकते हैं, इसलिए सेटअप के दौरान सावधानीपूर्वक अंशांकन बहुत महत्वपूर्ण है।ट्रिमर कैपेसिटर के लिए अद्वितीय प्रतीक यह पहचानने में मदद करता है कि यह घटक एक "सेट-इट-एंड-लीव-इट" प्रकार का हिस्सा है, न कि नियमित रूप से समायोजित करने के लिए।यह गलतियों से बचने में मदद करता है और यह सुनिश्चित करता है कि समय के साथ सर्किट सुचारू रूप से चलता रहे।

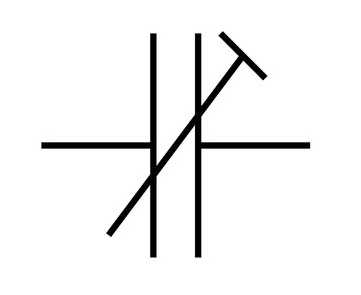

चित्रा 8. ट्रिमर संधारित्र प्रतीक

वोल्टेज पर निर्भर संधारित्र प्रतीक

वोल्टेज-डिपेंडेंट कैपेसिटर, जिसे व्रैक्टर्स या वैरिकैप डायोड भी कहा जाता है, विशेष प्रकार के कैपेसिटर हैं, जिनके समाई में उन पर लागू वोल्टेज पर निर्भर करता है।सर्किट आरेखों में, उन्हें नियमित संधारित्र प्रतीक का उपयोग करके दिखाया गया है, लेकिन एक विकर्ण तीर के साथ एक लाइनों में से एक की ओर इशारा करते हुए।यह तीर हमें बताता है कि संधारित्र का मूल्य तय नहीं है, यह वोल्टेज बदलता है जब यह समायोजित होता है।व्रैक्टर्स सर्किट में बहुत उपयोगी होते हैं जिन्हें आवृत्ति को बदलने की आवश्यकता होती है, जैसे कि वोल्टेज-नियंत्रित ऑसिलेटर या रेडियो, टीवी और अन्य संचार प्रणालियों में ट्यूनिंग सर्किट।जैसे -जैसे वोल्टेज बदलता है, कैपेसिटेंस शिफ्ट हो जाता है, जिससे सर्किट की आवृत्ति ऊपर या नीचे ले जाती है।वोल्टेज के साथ कैपेसिटेंस को बदलने की यह क्षमता आवृत्ति मॉड्यूलेशन और सिग्नल ट्यूनिंग जैसे कार्यों के लिए varactors महत्वपूर्ण बनाती है।भले ही वे कुछ मायनों में नियमित रूप से कैपेसिटर की तरह दिखते हैं, लेकिन व्रैक्टर्स बहुत अलग तरह से व्यवहार करते हैं।

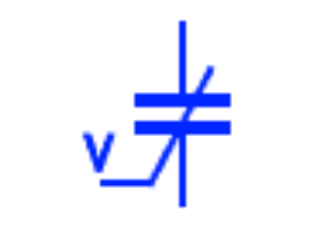

चित्रा 9. वोल्टेज-निर्भर संधारित्र प्रतीक

तापमान पर निर्भर संधारित्र प्रतीक

तापमान-निर्भर कैपेसिटर मानक संधारित्र प्रतीक का उपयोग करते हैं, जिसमें दो समानांतर लाइनें होती हैं, लेकिन एक अतिरिक्त अंकन के साथ यह दिखाने के लिए कि उनका व्यवहार तापमान के साथ बदलता है।यह अतिरिक्त अंकन अक्सर α (अल्फा) जैसे एक ग्रीक अक्षर होता है, या कभी-कभी एक तीर या लेबल होता है जिसमें तापमान से संबंधित जानकारी शामिल होती है।ये प्रतीक हमें बताते हैं कि घटक की समाई तय नहीं है, बल्कि तापमान बढ़ने या गिरने पर बदलता है।इन कैपेसिटर को विशेष रूप से तापमान में बदलाव के जवाब में या तो अपनी समाई को कम करने या बढ़ाने के लिए बनाया जाता है, जो संवेदनशील सर्किट में तापमान प्रभाव को संतुलित करने में मदद कर सकता है।

वे आमतौर पर टाइमिंग सर्किट, ऑसिलेटर और फ़्रीक्वेंसी कंट्रोल सिस्टम में उपयोग किए जाते हैं, जहां स्थिर प्रदर्शन महत्वपूर्ण है, तब भी जब पर्यावरण गर्म या ठंडा हो जाता है।यदि समाई तापमान के साथ बहुत अधिक बहाव थी, तो सर्किट की समय या आवृत्ति गलत हो सकती है।तापमान-निर्भर कैपेसिटर का उपयोग करके, आप सर्किट को अधिक स्थिर रख सकते हैं।सटीक और विश्वसनीय संचालन के लिए तापमान मुआवजे की आवश्यकता होने पर सही संधारित्र का चयन करना आसान हो जाता है।

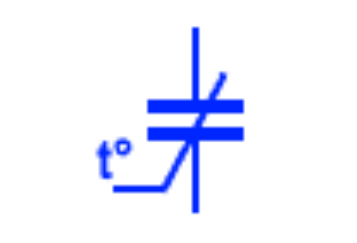

चित्रा 10. तापमान पर निर्भर संधारित्र प्रतीक

निष्कर्ष

संधारित्र प्रतीकों को जानने से आपको सर्किट को बेहतर ढंग से समझने में मदद मिलती है और भागों को जोड़ते समय गलतियों से बचती है।इस गाइड ने दिखाया कि प्रत्येक प्रतीक संधारित्र के प्रकार से कैसे मेल खाता है और यह एक सर्किट में क्या करता है।चाहे वह ऊर्जा का भंडारण कर रहा हो, सिग्नल को फ़िल्टर कर रहा हो, या किसी आवृत्ति को ट्यून कर रहा हो, प्रत्येक प्रतीक आपको इस बारे में सुराग देता है कि भाग कैसे काम करता है।इन प्रतीकों को सीखकर, आप इलेक्ट्रॉनिक्स के साथ अधिक सुरक्षित और सही तरीके से काम कर सकते हैं।
