पी-चैनल एन्हांसमेंट एमओएसएफईटी के लिए पूरी गाइड

आप अक्सर MOSFETs को सर्किट में उपयोग करते हुए देखते हैं, लेकिन यह समझना कि वे वास्तव में कैसे काम करते हैं, पहली बार में भ्रमित करने वाला लग सकता है।पी-चैनल एमओएसएफईटी वोल्टेज का उपयोग करके करंट को नियंत्रित करने के सबसे सरल तरीकों में से एक है, खासकर बिजली लाइनों के साथ काम करते समय।जैसे-जैसे आप इस गाइड को पढ़ेंगे, आप देखेंगे कि इसकी संरचना, संचालन और व्यवहार कैसे स्पष्ट रूप से एक साथ आते हैं।प्रत्येक अनुभाग चीजों को प्रबंधनीय विचारों में तोड़ता है, ताकि आप यह जान सकें कि वोल्टेज करंट को कैसे प्रभावित करता है और वास्तविक इलेक्ट्रॉनिक सेटअप में इस उपकरण का उपयोग कैसे किया जाता है।

कैटलॉग

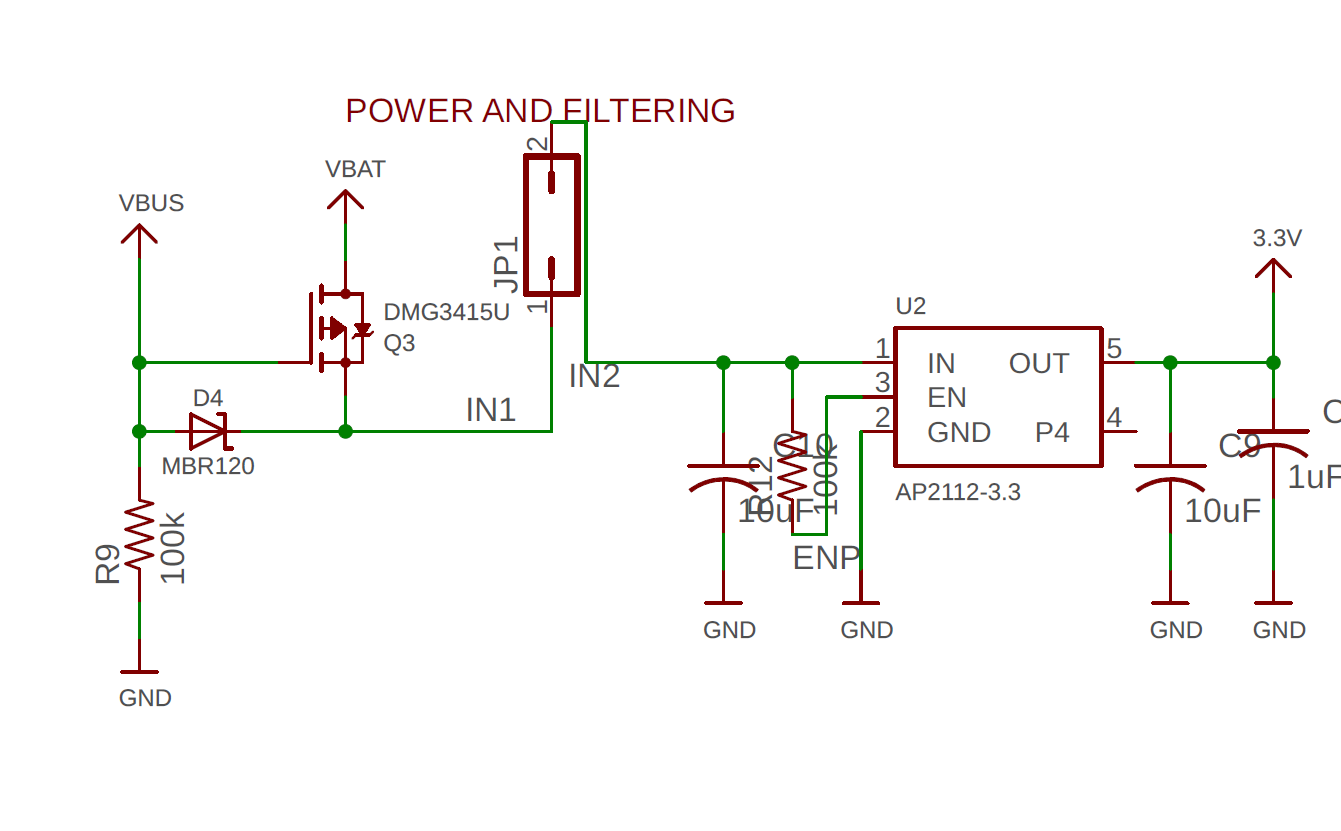

चित्र 1. पी-चैनल एमओएसएफईटी पावर स्विचिंग सर्किट

पी-चैनल एन्हांसमेंट MOSFET क्या है?

पी-चैनल एन्हांसमेंट MOSFET एक क्षेत्र-प्रभाव ट्रांजिस्टर है जो विद्युत क्षेत्र का उपयोग करके करंट को नियंत्रित करता है।यह MOSFET परिवार से संबंधित है, जिसका उपयोग स्विचिंग और नियंत्रण के लिए इलेक्ट्रॉनिक सर्किट में व्यापक रूप से किया जाता है।एन्हांसमेंट शब्द का अर्थ है कि डिवाइस डिफ़ॉल्ट रूप से बंद स्थिति में रहता है और इसे संचालित करने के लिए बाहरी वोल्टेज की आवश्यकता होती है।

डिवाइस तब चालू होता है जब गेट और स्रोत के बीच एक नकारात्मक वोल्टेज लगाया जाता है, जिसे वीजीएस के रूप में व्यक्त किया जाता है < 0. Once this voltage exceeds a certain level, conduction begins between the source and drain terminals. Because control is achieved through voltage rather than current, the gate draws very little input current, which supports efficient operation.

पी-चैनल एन्हांसमेंट MOSFETs का उपयोग आमतौर पर उन सर्किटों में किया जाता है जिनके लिए नियंत्रित स्विचिंग की आवश्यकता होती है, खासकर जब स्विचिंग तत्व को पावर स्रोत के सकारात्मक पक्ष पर रखा जाता है, जिससे पावर प्रवाह का सरल और प्रभावी नियंत्रण संभव हो जाता है।

पी-चैनल MOSFET संरचना और टर्मिनल

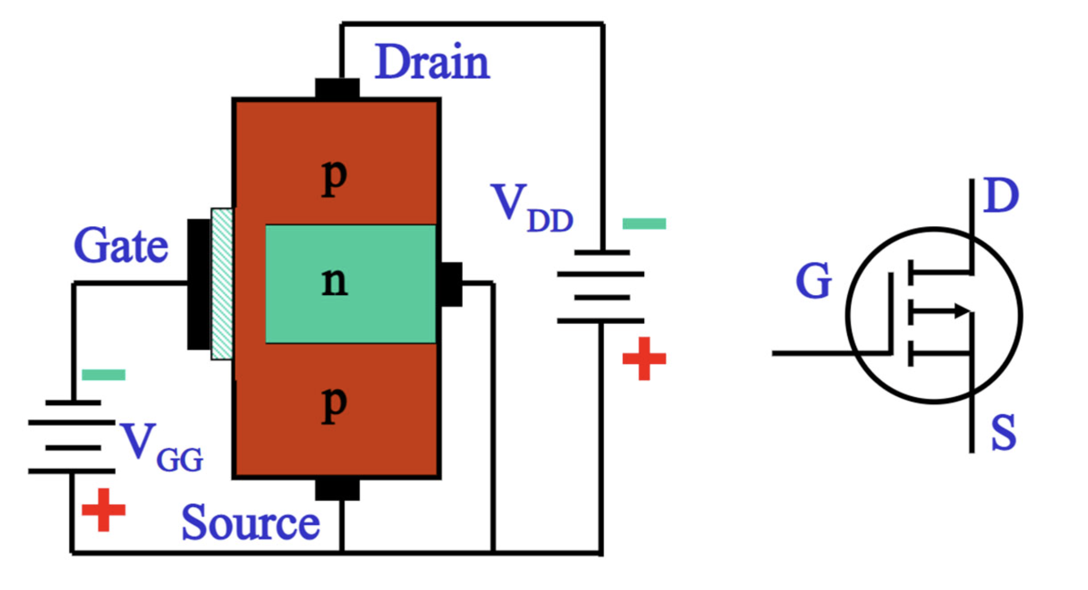

चित्र 2. पी-चैनल MOSFET संरचना और प्रतीक

एक पी-चैनल एमओएसएफईटी एक एन-प्रकार सब्सट्रेट पर बनाया गया है, जिसके भीतर दो पी-प्रकार क्षेत्र बने हैं, जो स्रोत और नाली के रूप में कार्य करते हैं।इन क्षेत्रों को विपरीत दिशाओं में रखा गया है, जो उस क्षेत्र को परिभाषित करते हैं जहां डिवाइस के माध्यम से करंट प्रवाहित होता है।

सिलिकॉन डाइऑक्साइड (SiO₂) की एक पतली परत इस क्षेत्र के ऊपर स्थित होती है और एक विद्युत इन्सुलेटर के रूप में कार्य करती है, जो अर्धचालक सामग्री को गेट से अलग करती है।यह गेट को सीधे विद्युत संपर्क के बिना डिवाइस को प्रभावित करने की अनुमति देता है।

गेट टर्मिनल इस इन्सुलेट परत के ऊपर बैठता है, स्रोत और नाली के बीच संरेखित होता है, और नियंत्रण बिंदु के रूप में कार्य करता है जहां वोल्टेज लागू होता है।स्रोत चार्ज वाहक प्रदान करता है, जबकि ड्रेन टर्मिनल के रूप में कार्य करता है जहां से करंट निकलता है।

अधिकांश व्यावहारिक डिज़ाइनों में, बॉडी या सब्सट्रेट आंतरिक रूप से स्रोत से जुड़ा होता है, जो संरचना को तीन-टर्मिनल डिवाइस में सरल बनाता है और मानक सर्किट में उपयोग करना आसान बनाता है।

पी-चैनल MOSFET कैसे काम करता है

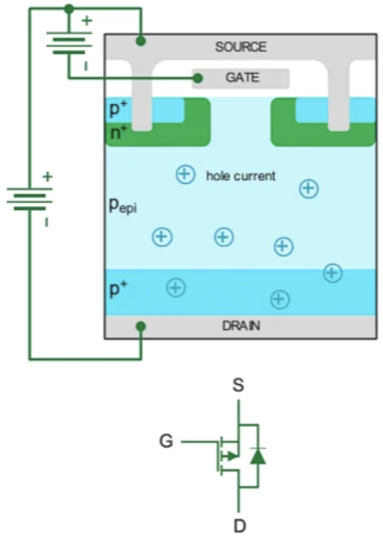

चित्र 3. पी-चैनल एमओएसएफईटी कार्य सिद्धांत

पी-चैनल एमओएसएफईटी का संचालन तब शुरू होता है जब गेट और स्रोत के बीच एक नकारात्मक वोल्टेज लगाया जाता है, जिससे इंसुलेटिंग परत में एक विद्युत क्षेत्र बनता है जो गेट के नीचे के क्षेत्र को प्रभावित करता है।जैसे-जैसे यह वोल्टेज बढ़ता है, छेद गेट के नीचे के क्षेत्र की ओर खींचे जाते हैं, जहां वे सब्सट्रेट की सतह के पास जमा होते हैं और धीरे-धीरे स्रोत और नाली के बीच एक प्रवाहकीय पथ बनाते हैं।

एक बार जब यह पथ स्थापित हो जाता है, तो ड्रेन-टू-सोर्स वोल्टेज लगाने से चैनल के माध्यम से करंट प्रवाहित होता है, जो स्रोत से ड्रेन की ओर छेद की गति से संचालित होता है।इस तरह, गेट वोल्टेज पथ के निर्माण को नियंत्रित करता है, जबकि ड्रेन वोल्टेज इसके माध्यम से करंट चलाता है, जो लागू वोल्टेज और डिवाइस व्यवहार के बीच एक स्पष्ट संबंध दिखाता है।

पी-चैनल MOSFET का परिचालन क्षेत्र

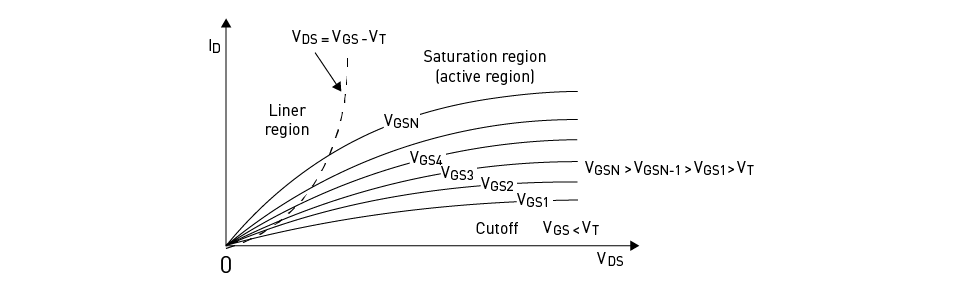

चित्र 4. पी-चैनल एमओएसएफईटी ऑपरेटिंग क्षेत्र

कटऑफ क्षेत्र

कटऑफ क्षेत्र में, गेट-टू-सोर्स वोल्टेज संचालन की अनुमति देने के लिए पर्याप्त नकारात्मक नहीं है, इसलिए डिवाइस बंद स्थिति में रहता है।इस स्थिति के तहत, स्रोत और नाली के बीच वर्तमान प्रवाह के लिए कोई प्रभावी मार्ग नहीं है, और नाली धारा अनिवार्य रूप से शून्य है।ग्राफ़ पर, यह क्षेत्र क्षैतिज अक्ष के साथ दिखाई देता है जहाँ धारा नगण्य रहती है।

रैखिक क्षेत्र

रैखिक क्षेत्र में, MOSFET संचालन करना शुरू कर देता है, और ड्रेन-टू-सोर्स वोल्टेज बढ़ने पर ड्रेन करंट बढ़ जाता है।इस क्षेत्र में वक्र लगातार बढ़ते हैं, जिससे पता चलता है कि करंट सीधे वोल्टेज में परिवर्तन पर प्रतिक्रिया करता है।डिवाइस एक वैरिएबल रेसिस्टर की तरह व्यवहार करता है, जहां करंट का स्तर गेट वोल्टेज और लागू ड्रेन वोल्टेज दोनों पर निर्भर करता है।यह क्षेत्र तब उपयोगी होता है जब धारा की नियंत्रित भिन्नता की आवश्यकता होती है।

संतृप्ति क्षेत्र

संतृप्ति क्षेत्र में, वक्र समतल होने लगते हैं, जो दर्शाता है कि ड्रेन वोल्टेज में और बदलाव के साथ ड्रेन करंट अब महत्वपूर्ण रूप से नहीं बढ़ता है।डिवाइस अधिक स्थिर स्थिति में काम करता है, जो किसी दिए गए गेट वोल्टेज के लिए लगभग स्थिर धारा प्रदान करता है।प्रत्येक वक्र एक अलग गेट वोल्टेज स्तर का प्रतिनिधित्व करता है, और उच्च नकारात्मक गेट वोल्टेज के परिणामस्वरूप इस क्षेत्र में उच्च वर्तमान स्तर होता है।

MOSFET में पिंच-ऑफ स्थिति और वर्तमान नियंत्रण

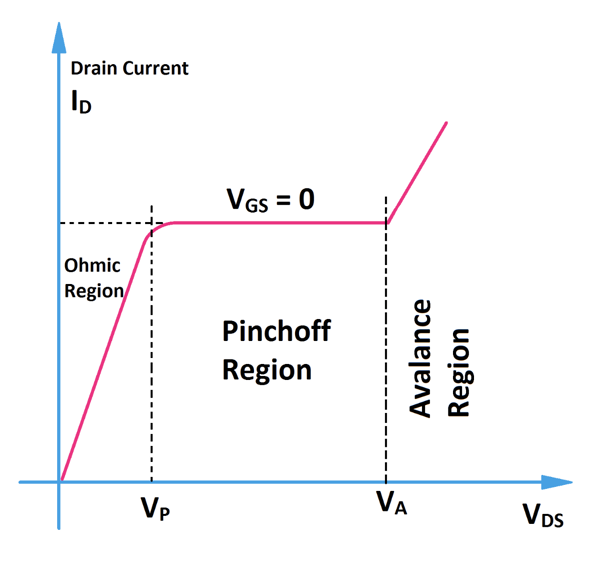

चित्र 5. MOSFET पिंच-ऑफ़ और वर्तमान व्यवहार

पिंच-ऑफ स्थिति तब होती है जब MOSFET के अंदर प्रवाहकीय चैनल ड्रेन टर्मिनल के पास संकीर्ण हो जाता है क्योंकि ड्रेन-टू-सोर्स वोल्टेज बढ़ता है, जो कमी क्षेत्र के विस्तार के कारण होता है जो उस छोर पर प्रभावी चैनल चौड़ाई को कम करता है।

जैसे-जैसे यह संकुचन विकसित होता है, ड्रेन वोल्टेज में और वृद्धि से करंट में उल्लेखनीय वृद्धि नहीं होती है, क्योंकि प्रतिबंधित चैनल अतिरिक्त प्रवाह को सीमित कर देता है, भले ही डिवाइस के माध्यम से चालन जारी रहता है।यह व्यवहार विशेषता वक्र में दिखाई देता है जहां एक निश्चित वोल्टेज के बाद वर्तमान स्तर समतल होना शुरू हो जाता है, यह दर्शाता है कि वर्तमान अब नाली वोल्टेज पर निर्भर नहीं है।

इस स्थिति में, ड्रेन करंट को मुख्य रूप से गेट-टू-सोर्स वोल्टेज (वीजीएस) द्वारा नियंत्रित किया जाता है, जहां इस वोल्टेज को समायोजित करने से चैनल की चौड़ाई बदल जाती है और सीधे वर्तमान स्तर निर्धारित होता है।

पी-चैनल एमओएसएफईटी के VI लक्षण

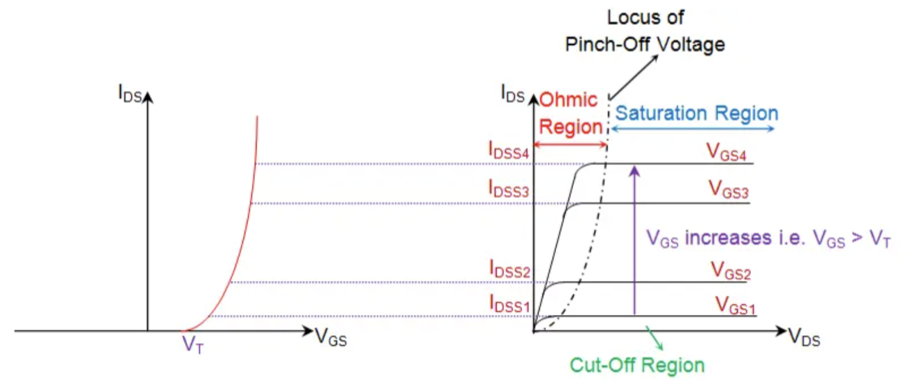

चित्र 6. पी-चैनल MOSFET V-I विशेषताएँ

पी-चैनल MOSFET की V-I विशेषताएँ दर्शाती हैं कि विभिन्न गेट-टू-सोर्स वोल्टेज (VGS) के तहत ड्रेन करंट (ID) ड्रेन-टू-सोर्स वोल्टेज (VDS) के साथ कैसे बदलता है।इन संबंधों को वक्रों के एक सेट के रूप में प्रस्तुत किया जाता है, प्रत्येक वक्र एक विशिष्ट गेट वोल्टेज स्तर का प्रतिनिधित्व करता है।

प्रत्येक वक्र एक अलग वीजीएस से मेल खाता है, और जैसे-जैसे इस वोल्टेज का परिमाण बढ़ता है, वक्र ऊपर की ओर बढ़ते हैं, जो उच्च वर्तमान स्तर का संकेत देता है।इससे यह स्पष्ट हो जाता है कि डिवाइस के माध्यम से करंट लागू गेट वोल्टेज से काफी प्रभावित होता है।

वीडीएस के कम मूल्यों पर, वक्र ध्यान देने योग्य ढलान के साथ बढ़ते हैं, जिससे पता चलता है कि जैसे-जैसे ड्रेन वोल्टेज बढ़ता है, करंट बढ़ता है।जैसे-जैसे वीडीएस बढ़ता जा रहा है, वक्र धीरे-धीरे समतल होते जा रहे हैं, यह दर्शाता है कि धारा नाली वोल्टेज में आगे के बदलावों पर कम निर्भर हो जाती है।

पी-चैनल और एन-चैनल एमओएसएफईटी के बीच अंतर

चित्र 7. पी-चैनल बनाम एन-चैनल एमओएसएफईटी सर्किट

पी-चैनल और एन-चैनल एमओएसएफईटी के बीच अंतर मुख्य रूप से उनकी वोल्टेज आवश्यकताओं, चार्ज वाहक और प्रदर्शन विशेषताओं द्वारा परिभाषित किया गया है, जो सभी सर्किट में उनके उपयोग के तरीके को प्रभावित करते हैं।

एक पी-चैनल एमओएसएफईटी तब चालू होता है जब एक नकारात्मक गेट-टू-सोर्स वोल्टेज (वीजीएस) लागू किया जाता है, जबकि एक एन-चैनल एमओएसएफईटी को एक सकारात्मक वीजीएस की आवश्यकता होती है, और ध्रुवता में यह अंतर प्रभावित करता है कि प्रत्येक डिवाइस को सर्किट के भीतर कैसे संचालित और तैनात किया जाता है, खासकर जब बिजली आपूर्ति के विभिन्न पक्षों को नियंत्रित किया जाता है।

दोनों उपकरण शामिल चार्ज वाहक के प्रकार में भी भिन्न हैं।पी-चैनल एमओएसएफईटी छेद का उपयोग करते हैं, जबकि एन-चैनल एमओएसएफईटी इलेक्ट्रॉनों का उपयोग करते हैं, और क्योंकि इलेक्ट्रॉन अर्धचालक सामग्री के माध्यम से अधिक आसानी से चलते हैं, एन-चैनल डिवाइस आमतौर पर बेहतर चालकता और तेज प्रतिक्रिया प्रदान करते हैं।

इससे प्रदर्शन में अंतर होता है, जहां एन-चैनल एमओएसएफईटी आमतौर पर कम प्रतिरोध और उच्च दक्षता प्रदान करते हैं, जो उन्हें उच्च गति और उच्च-वर्तमान अनुप्रयोगों के लिए उपयुक्त बनाते हैं, जबकि पी-चैनल एमओएसएफईटी अक्सर उच्च-साइड स्विचिंग के लिए पसंद किए जाते हैं, जहां सकारात्मक आपूर्ति लाइन के नियंत्रण की आवश्यकता होती है, भले ही उनका प्रदर्शन आम तौर पर कम होता है।

पी-चैनल MOSFET के अनुप्रयोग

पी-चैनल एमओएसएफईटी का उपयोग आमतौर पर उन सर्किटों में किया जाता है जहां करंट के सरल और विश्वसनीय नियंत्रण की आवश्यकता होती है, खासकर बिजली आपूर्ति के सकारात्मक पक्ष पर।नकारात्मक गेट वोल्टेज के साथ चालू करने की इसकी क्षमता इसे उन कॉन्फ़िगरेशन के लिए उपयुक्त बनाती है जहां आपूर्ति लाइन के सीधे नियंत्रण की आवश्यकता होती है।

एक सामान्य अनुप्रयोग हाई-साइड स्विचिंग है, जहां MOSFET को पावर स्रोत और लोड के बीच रखा जाता है।इस सेटअप में, यह सर्किट को ग्राउंड पथ को बाधित किए बिना बिजली कनेक्ट करने या डिस्कनेक्ट करने की अनुमति देता है, जो कई प्रणालियों में स्थिर संचालन बनाए रखने में मदद करता है।

इसका उपयोग पावर कंट्रोल सर्किट में भी किया जाता है, जहां यह सेंसर, माइक्रोकंट्रोलर या छोटे इलेक्ट्रॉनिक मॉड्यूल जैसे घटकों में करंट के प्रवाह को नियंत्रित करता है।यह इसे बैटरी चालित उपकरणों में उपयोगी बनाता है, जहां नियंत्रित बिजली वितरण ऊर्जा उपयोग को प्रबंधित करने में मदद करता है।

इसके अलावा, पी-चैनल एमओएसएफईटी अक्सर लोड स्विचिंग और सुरक्षा सर्किट में पाए जाते हैं, जहां वे अवांछित वर्तमान प्रवाह को रोकने में मदद करते हैं या सिस्टम के विभिन्न हिस्सों के चयनात्मक नियंत्रण की अनुमति देते हैं।ये एप्लिकेशन न्यूनतम नियंत्रण जटिलता के साथ सरल और प्रभावी स्विचिंग प्रदान करने की डिवाइस की क्षमता पर निर्भर करते हैं।

पी-चैनल MOSFET के लाभ और सीमाएँ

लाभ	सीमाएँ
सरल हाई-साइड स्विचिंग	एन-चैनल की तुलना में उच्च ऑन-प्रतिरोध
कुछ सर्किटों में आसान गेट ड्राइव	कम वर्तमान क्षमता
सकारात्मक आपूर्ति नियंत्रण के साथ अच्छा काम करता है	धीमी स्विचिंग गति
न्यूनतम गेट करंट की आवश्यकता	उच्च-शक्ति अनुप्रयोगों में कम दक्षता
लो-वोल्टेज सिस्टम के लिए उपयुक्त	प्रतिरोध के कारण उच्च शक्ति हानि
सरल सर्किट डिजाइन कार्यान्वयन	समान प्रदर्शन के लिए बड़ा डिवाइस आकार
बुनियादी सेटअप में जटिल ड्राइवर की कोई आवश्यकता नहीं है	लोड के तहत अधिक गर्मी उत्पन्न होना
लोड स्विचिंग और सुरक्षा के लिए अच्छा है	उच्च-आवृत्ति संचालन के लिए कम उपयुक्त
बैटरी चालित उपकरणों के साथ संगत	उच्च-वर्तमान डिज़ाइनों में सीमित प्रदर्शन
बुनियादी नियंत्रण सर्किट में स्थिर संचालन	समान प्रदर्शन के लिए आम तौर पर उच्च लागत

निष्कर्ष

एक पी-चैनल MOSFET आपको वोल्टेज का उपयोग करके करंट को नियंत्रित करने का एक सरल तरीका देता है, जो इसे कई बुनियादी सर्किटों में उपयोगी बनाता है।आप देख सकते हैं कि इसकी संरचना इसके संचालन का समर्थन कैसे करती है, और वोल्टेज सीधे वर्तमान प्रवाह को कैसे प्रभावित करता है।जैसे-जैसे आप इसके संचालन क्षेत्रों और विशेषताओं के माध्यम से आगे बढ़ते हैं, व्यवहार को समझना आसान हो जाता है।एन-चैनल उपकरणों के साथ तुलना से यह स्पष्ट करने में भी मदद मिलती है कि प्रत्येक प्रकार का उपयोग कब करना है।वास्तविक सर्किट में, इसे अक्सर हाई-साइड स्विचिंग और सरल नियंत्रण कार्यों के लिए चुना जाता है।हालाँकि इसकी कुछ सीमाएँ हैं, फिर भी यह कई व्यावहारिक सेटअपों में अच्छा काम करता है।इन बुनियादी बातों को समझने से आपको इसे अपने डिज़ाइनों में अधिक आत्मविश्वास से उपयोग करने में मदद मिलती है।
