0402 रोकनेवाला के लिए पूरा गाइड: विनिर्देशों, अनुप्रयोगों और सोल्डरिंग तकनीक

यह मार्गदर्शिका 0402 रोकनेवाला के बारे में आपको जानने के लिए आवश्यक सब कुछ बताती है, कई छोटे इलेक्ट्रॉनिक उपकरणों में उपयोग किया जाने वाला एक बहुत छोटा हिस्सा।भले ही यह आकार में केवल 1.0 मिमी 0.5 मिमी है, लेकिन यह स्मार्टफोन, स्मार्टवॉच और मेडिकल टूल जैसे गैजेट्स के अंदर बिजली को नियंत्रित करने में मदद करता है।इस लेख में, आप सीखेंगे कि 0402 रोकनेवाला क्या है, यह कैसे काम करता है, यह क्या विशेष बनाता है, जहां इसका उपयोग किया जाता है, और इसे सही तरीके से कैसे संभालना और मिलाप करना है।

सूची

0402 रोकनेवाला को समझना

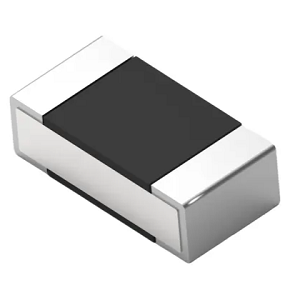

ए 0402 रोकनेवाला एक अल्ट्रा-स्मॉल सतह-माउंट डिवाइस (एसएमडी) अवरोधक है जो आमतौर पर कॉम्पैक्ट इलेक्ट्रॉनिक डिजाइनों में उपयोग किया जाता है।यह 0.5 मिमी (0.04 "× 0.02") से सिर्फ 1.0 मिमी मापता है, जिससे यह उपलब्ध सबसे छोटे मानक अवरोधक आकारों में से एक है।यह छोटा पदचिह्न स्मार्टफोन, स्मार्टवॉच और पोर्टेबल मेडिकल उपकरणों जैसे उपकरणों के लिए एक मुद्रित सर्किट बोर्ड (पीसीबी) पर अधिक घटकों को फिट करने की अनुमति देता है।इन प्रतिरोधों को पतली-फिल्म या मोटी-फिल्म निर्माण विधियों का उपयोग करके बनाया जाता है और सीधे एक पीसीबी की सतह पर लगाया जाता है।पुराने थ्रू-होल घटकों के विपरीत, 0402 प्रतिरोधक उच्च-घनत्व बोर्ड लेआउट को सुव्यवस्थित करते हैं और स्वचालित विधानसभा लाइनों के लिए आदर्श होते हैं, जहां गति और सटीकता मायने रखती है।

यहां तक ​​कि उनके छोटे आकार के साथ, 0402 प्रतिरोध विद्युत व्यवहार के प्रबंधन में महत्वपूर्ण भूमिका निभाते हैं।वे अक्सर वोल्टेज को विभाजित करने, वर्तमान को सीमित करने और संकेतों को स्थिर करने के लिए उपयोग किए जाते हैं।उनका डिज़ाइन डिजिटल सर्किट में पुल-अप या पुल-डाउन जैसे कार्यों का समर्थन करता है, जिससे पूरे सिस्टम में सिग्नल स्पष्टता बनाए रखने में मदद मिलती है।मानकीकृत आकार और विद्युत मूल्यों के लिए धन्यवाद, ये प्रतिरोध पिक-एंड-प्लेस मशीनों और अन्य स्वचालित उपकरणों के साथ संगत हैं।यह संगतता निर्माताओं को कुशलता से इलेक्ट्रॉनिक्स के उच्च संस्करणों का उत्पादन करने में मदद करती है, जबकि इकाइयों में लगातार गुणवत्ता बनाए रखती है।

0402 रोकनेवाला की विशेषताएं

बिजली रेटिंग और तापमान संवेदनशीलता

रोकनेवाला को 0.063 वाट (1/16 डब्ल्यू) के लिए रेट किया गया है, जो कम-पावर अनुप्रयोगों के लिए सूट करता है।हालांकि, तापमान बढ़ने पर बिजली की क्षमता कम हो जाती है।एक बार जब पर्यावरण 70 डिग्री सेल्सियस से अधिक हो जाता है, तो अवरोधक को कम करना शुरू हो जाता है, और 130 डिग्री सेल्सियस तक, इसकी पावर हैंडलिंग काफी गिर जाती है।

प्रतिरोध सीमा और सटीकता

ये प्रतिरोध 10 ओम से 100 किलोहम तक के मूल्यों में उपलब्ध हैं, जो एनालॉग और डिजिटल डिजाइनों में लचीलापन प्रदान करते हैं।सहिष्णुता का स्तर ± 0.1%के रूप में तंग हो सकता है, सामान्य विकल्पों के साथ ± 0.5%और%1%, या तो सामान्य या सटीक आवश्यकताओं से मेल खाने के लिए।

प्रतिरोध का तापमान गुणांक (TCR)

TCR इंगित करता है कि तापमान के साथ कितना प्रतिरोध बदलता है।विशिष्ट मान ± 25 पीपीएम/डिग्री सेल्सियस, ± 50 पीपीएम/डिग्री सेल्सियस, और ° 100 पीपीएम/डिग्री सेल्सियस हैं।लोअर टीसीआर का अर्थ है कि तापमान में उतार -चढ़ाव के तहत बेहतर प्रदर्शन, चर पर्यावरणीय परिस्थितियों वाले अनुप्रयोगों में एक महत्वपूर्ण कारक।

वोल्टेज और थर्मल प्रदर्शन

0402 रोकनेवाला 25 V के अधिकतम काम करने वाले वोल्टेज को संभालता है और अधिभार की स्थिति में 50 V तक सहन कर सकता है।यह -55 ° C और +155 ° C के बीच वातावरण में मज़बूती से प्रदर्शन करता है और स्थायित्व सुनिश्चित करने के लिए थर्मल शॉक, नमी प्रतिरोध और उच्च तापमान धीरज के लिए परीक्षण किया जाता है।

0402 रोकनेवाला के भौतिक आयाम

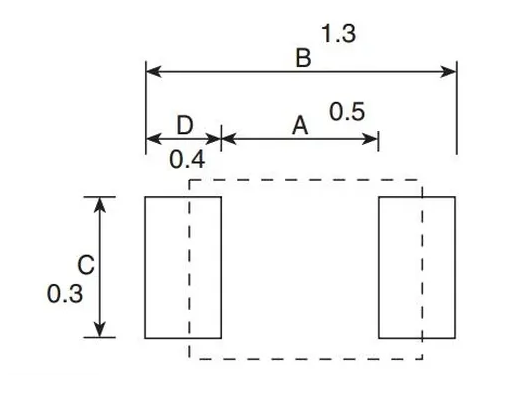

चित्रा 2. 0402 रोकनेवाला के भौतिक आयाम

ऊपर दिया गया आंकड़ा 0402 सतह-माउंट रोकनेवाला के लिए अनुशंसित मानकीकृत भूमि पैटर्न विनिर्देशों को प्रस्तुत करता है।यह इष्टतम पीसीबी डिजाइन और असेंबली के लिए आवश्यक लेआउट मापदंडों को हाइलाइट करता है।विशेष रूप से, पैड की लंबाई (ए के रूप में निरूपित) 0.5 मिमी मापती है, जबकि एक पैड से विपरीत पैड (बी) तक कुल दूरी 1.3 मिमी है।प्रत्येक पैड (सी) की चौड़ाई 0.3 मिमी है, और पैड किनारे से निकटवर्ती सुविधाओं (डी) के लिए निकासी 0.4 मिमी है।ये सटीक माप मुद्रित सर्किट बोर्ड (पीसीबी) पर रोकनेवाला की सटीक स्थिति सुनिश्चित करने के लिए महत्वपूर्ण हैं, साथ ही भरोसेमंद मिलाप जोड़ों को प्राप्त करने के लिए भी महत्वपूर्ण हैं।चौड़ाई में 0.5 मिमी की लंबाई में 1.0 मिमी की विशेष रूप से कॉम्पैक्ट पदचिह्न को ध्यान में रखते हुए, इन भूमि पैटर्न आयामों का पालन सतह-माउंट असेंबली प्रक्रिया के दौरान विनिर्माण विश्वसनीयता और विद्युत प्रदर्शन को बनाए रखने में एक भूमिका निभाता है।

अन्य एसएमडी अवरोधक आकारों के साथ तुलना

पैरामीटर	0402 रोकनेवाला	0603 रोकनेवाला	0201 रोकनेवाला
लंबाई (इंच)	0.04	0.06	0.02
चौड़ाई (इंच)	0.02	0.03	0.01
लंबाई (मिमी)	1.0	1.6	0.5
चौड़ाई (मिमी)	0.5	0.8	0.25
विशिष्ट पीसीबी पैड आकार (मिमी)	0.6 x 0.6	1.0 x 0.9	0.3 x 0.4

0402 रोकनेवाला का उपयोग करने के लाभ और नुकसान

पहलू	लाभ	नुकसान
आकार और स्थान	बहुत कॉम्पैक्ट आयाम घने प्लेसमेंट के लिए अनुमति देते हैं पीसीबी पर घटक, उन्हें कॉम्पैक्ट इलेक्ट्रॉनिक्स के लिए आदर्श बनाते हैं।	टिनी फॉर्म फैक्टर मैनुअल असेंबली को चुनौतीपूर्ण बनाता है और अक्सर विशेष उपकरण और विधियों की मांग करता है।
लागत	आमतौर पर बड़े पैमाने पर उत्पादन के लिए किफायती धन्यवाद और कुशल सामग्री उपयोग।	विधानसभा के लिए विशेष मशीनरी की आवश्यकता बढ़ सकती है कुल परियोजना लागत।
विद्युत प्रदर्शन	कम-शक्ति कार्यों के लिए उपयुक्त, नियंत्रण में अच्छा प्रदर्शन करना और सिग्नल प्रोसेसिंग सर्किट।	उच्च शक्ति को संभालने में सीमित;छोटा आकार उन्हें बनाता है अतिरिक्त गर्मी या वर्तमान से नुकसान की संभावना है।
उत्पादन	तेजी से, स्वचालित विधानसभा लाइनों के लिए अच्छी तरह से अनुकूल।	सटीकता की आवश्यकता है, घटकों को गलत किया जा सकता है पिक-एंड-प्लेस अगर सही तरीके से संभाला नहीं।
घनत्व घनत्व	अत्यधिक कॉम्पैक्ट सर्किट डिजाइन को सक्षम करता है, कम करने में मदद करता है समग्र डिवाइस पदचिह्न।	निरीक्षण और गुणवत्ता नियंत्रण अधिक जटिल हैं, सटीकता को सत्यापित करने के लिए उन्नत तरीकों की आवश्यकता है।
सामग्री दक्षता	छोटे आकार से न्यूनतम सामग्री का उपयोग होता है, समर्थन संरक्षण के प्रयास।	मानक उपकरणों के साथ पता लगाने और बदलने के लिए कठिन है, जो निदान और मरम्मत को लम्बा कर सकते हैं।

0402 रोकनेवाला के आवेदन

चिकित्सा उपकरण

छोटे चिकित्सा उपकरण जैसे श्रवण यंत्र या पोर्टेबल मशीनें जो आपके स्वास्थ्य की जांच करती हैं, बहुत सटीक और बहुत कम होने की आवश्यकता होती है।यह प्राप्त करने के लिए एक कठिन संतुलन है।0402 अवरोधक का उपयोग अक्सर इस प्रकार के उपकरणों में किया जाता है क्योंकि यह दोनों छोटे और विश्वसनीय हैं।यह स्पष्ट रूप से संकेतों को प्रक्रियाओं में मदद करता है, जो चिकित्सा उपकरणों में बहुत महत्वपूर्ण है जो ध्वनि, हृदय गति या शरीर के तापमान जैसी चीजों को सटीक रूप से मापना है।ये प्रतिरोध उन चिकित्सा उपकरणों का निर्माण करना संभव बनाते हैं जो ले जाने या पहनने के लिए काफी छोटे होते हैं, जबकि अभी भी अपना काम वास्तव में अच्छी तरह से करते हैं।

IoT (इंटरनेट ऑफ थिंग्स) डिवाइस

इंटरनेट ऑफ थिंग्स (IoT) डिवाइस स्मार्ट गैजेट हैं जो इंटरनेट से कनेक्ट कर सकते हैं जैसे स्मार्ट होम सेंसर, कैमरे के साथ डोरबेल्स, या यहां तक ​​कि स्मार्ट फ्रिज भी।इन उपकरणों को छोटे, कम लागत वाले, और अभी भी अच्छी तरह से काम करने की आवश्यकता है।यही कारण है कि IoT उत्पादों में 0402 अवरोधक का बहुत उपयोग किया जाता है।यह बहुत कम जगह लेता है और डिवाइस को भरोसेमंद रखने में मदद करता है।चाहे वह स्मार्ट लाइट बल्ब या मोशन सेंसर में हो, यह छोटा हिस्सा यह सुनिश्चित करने में मदद करता है कि सब कुछ सुचारू रूप से चलता है।क्योंकि यह बहुत सस्ती और छोटा है, यह इन स्मार्ट उपकरणों के आकार और लागत को कम रखने में मदद करता है।

मोटर वाहन इलेक्ट्रॉनिक्स

आधुनिक कारें इंजन, एयरबैग और यहां तक ​​कि साउंड सिस्टम जैसी चीजों को नियंत्रित करने के लिए बहुत सारे इलेक्ट्रॉनिक्स का उपयोग करती हैं।यह सब ईसीयू (इलेक्ट्रॉनिक नियंत्रण इकाइयों) नामक छोटे कंप्यूटरों द्वारा प्रबंधित किया जाता है।चूंकि इन इकाइयों के अंदर ज्यादा जगह नहीं है, इसलिए हर छोटे हिस्से को यथासंभव छोटा होना चाहिए।0402 रोकनेवाला एक महान फिट है क्योंकि यह अभी भी अपना काम अच्छी तरह से करते हुए अंतरिक्ष की बचत करता है।यह इन प्रणालियों में बिजली के प्रवाह को नियंत्रित करने में मदद करता है, जो सुरक्षा और प्रदर्शन दोनों के लिए महत्वपूर्ण है।इन छोटे प्रतिरोधों के साथ, आपके पास इलेक्ट्रॉनिक्स को बहुत बड़ा या भारी बनाने के बिना अधिक सुविधाएँ हो सकती हैं।

स्मार्टफोन और मोबाइल डिवाइस

आज के स्मार्टफोन और मोबाइल गैजेट छोटे और अधिक शक्तिशाली होते जा रहे हैं।ऐसा करने के लिए, आपको बहुत सारे जटिल इलेक्ट्रॉनिक भागों को बहुत छोटे स्थानों में फिट करने की आवश्यकता है।इस नौकरी के लिए सबसे सहायक भागों में से एक 0402 रोकनेवाला है।यह बहुत छोटा है, जो इसे मेनबोर्ड (एक डिवाइस का मुख्य भाग) और अन्य छोटे बोर्डों जैसे तंग स्थानों के लिए एकदम सही बनाता है।यह छोटा अवरोधक बिजली के प्रवाह को नियंत्रित करने में मदद करता है और संकेतों को साफ रखता है, जो डिवाइस के लिए ठीक से काम करने के लिए महत्वपूर्ण है।अपने छोटे आकार के लिए धन्यवाद, यह उन्हें बड़ा या भारी बनाने की आवश्यकता के बिना पतला, उच्च तकनीक वाले फोन और टैबलेट बना सकता है।

पहनने योग्य प्रौद्योगिकी

स्मार्टवॉच और फिटनेस बैंड जैसी पहनने योग्य तकनीक को छोटा, हल्का और आरामदायक होना चाहिए।लेकिन भले ही वे छोटे हैं, फिर भी उन्हें बहुत कुछ करने की जरूरत है।यह वह जगह है जहाँ 0402 रोकनेवाला आता है। क्योंकि यह बहुत छोटा है, यह इन उपकरणों के पतले और स्टाइलिश डिजाइनों में पूरी तरह से फिट बैठता है।यह प्रदर्शन को खोए बिना अंतरिक्ष को बचाने में मदद करता है।ज्यादातर मामलों में, इन प्रतिरोधों का उपयोग छोटे सर्किटों में किया जाता है जो सेंसर से जुड़ते हैं, वे भाग जो आपके हृदय गति या चरणों जैसी चीजों को ट्रैक करते हैं।इन छोटे प्रतिरोधों के बिना, पहनने योग्य उपकरण कॉम्पैक्ट या पहनने के लिए आरामदायक नहीं होंगे।

पोर्टेबल इलेक्ट्रॉनिक्स

एमपी 3 प्लेयर, हैंडहेल्ड गेमिंग कंसोल और पोर्टेबल स्पीकर जैसे डिवाइस हल्के और ले जाने में आसान हैं।इसे संभव बनाने के लिए, कई छोटे भागों का उपयोग करते हैं जो ज्यादा जगह नहीं लेते हैं।0402 रोकनेवाला इसके लिए महान है क्योंकि यह एक छोटे क्षेत्र में अधिक सुविधाओं को फिट करने में मदद करता है।ये प्रतिरोध सर्किट को अधिक कॉम्पैक्ट बनाते हैं, कम शक्ति का उपयोग करते हैं, और बैटरी को लंबे समय तक चलने में मदद करते हैं, जो सभी पोर्टेबल उपकरणों के लिए वास्तव में महत्वपूर्ण हैं।इसके लिए धन्यवाद, आप हर समय उन्हें चार्ज किए बिना लंबे समय तक गैजेट का आनंद ले सकते हैं।

हैंडलिंग और सोल्डरिंग 0402 रेसिस्टर्स

0402 प्रतिरोध बहुत छोटे हैं, इसलिए उन्हें देखभाल के साथ संभाला जाना चाहिए।क्योंकि वे नाजुक और छोटे हैं, इसलिए उन्हें नुकसान पहुंचाने से बचने के लिए सही उपकरण और तकनीकों का उपयोग करना महत्वपूर्ण है।उचित तरीकों का उपयोग करने से यह सुनिश्चित करने में मदद मिलती है कि प्रतिरोध सही तरीके से जुड़े हुए हैं और अच्छी तरह से काम करेंगे।सर्किट बोर्डों पर इन प्रतिरोधों को डालते समय सर्वोत्तम परिणाम प्राप्त करने के लिए इलेक्ट्रॉनिक्स उद्योग में उपयोग किए जाने वाले मानक चरणों का पालन करना भी महत्वपूर्ण है।

0402 प्रतिरोधों के साथ काम करने के लिए, आपको कुछ विशेष उपकरणों की आवश्यकता होगी।फाइन-पॉइंट चिमटी उपयोगी होती है क्योंकि वे आपको उठाते हैं और छोटे हिस्सों को बिना तोड़े ले जाते हैं।वैक्यूम पिक-अप टूल भी आपको प्रतिरोधक को ठीक उसी जगह पर रखने में मदद कर सकते हैं जहां उसे जाने की आवश्यकता है।चूंकि प्रतिरोध बहुत छोटे हैं, एक माइक्रोस्कोप या आवर्धक कांच का उपयोग करना एक अच्छा विचार है।ये उपकरण आपको बेहतर देखने में मदद करते हैं ताकि आप अधिक सटीक हो सकें।इसके अलावा, अपने नंगे हाथों से प्रतिरोधों को छूने से बचें।आपकी त्वचा से तेल और गंदगी घटकों से चिपक सकते हैं और प्रभावित कर सकते हैं कि वे कैसे काम करते हैं।

टांका लगाने से पहले, सर्किट बोर्ड को साफ करने की आवश्यकता है।सुनिश्चित करें कि धातु पैड पर कोई धूल, ग्रीस या अन्य गंदगी नहीं है जहां रोकनेवाला जाएगी।सोल्डर पेस्ट को लागू करने के लिए एक स्टैंसिल का उपयोग करें जहां इसकी आवश्यकता हो।यह सुनिश्चित करने में मदद करता है कि आप सही स्थानों में सही मात्रा में उपयोग करते हैं।यदि सर्किट बोर्ड ने हवा से नमी को अवशोषित किया हो सकता है, तो इसे सूखने के लिए इसे धीरे से (प्री-बेकिंग) गर्म करना एक अच्छा विचार है।यह सोल्डरिंग के दौरान समस्याओं को रोकता है, जैसे कि दरारें या कमजोर जोड़ों।

जब 0402 प्रतिरोधों को टांका लगाना, कोमल और सटीक रहें।यदि आप किसी कारखाने में या बड़ी संख्या में बोर्डों के साथ काम कर रहे हैं, तो रिफ्लो सोल्डरिंग का उपयोग अक्सर किया जाता है।यह सब कुछ समान रूप से गर्म करता है और लगातार परिणाम देता है।यदि आप हाथ से टांका लगा रहे हैं, तो एक अच्छा टिप और समायोज्य तापमान के साथ एक टांका लगाने वाले लोहे का उपयोग करें।एक पैड पर मिलाप लागू करके शुरू करें।फिर, सावधानी से रोकनेवाला और दूसरे पैड को मिलाप करें।यह प्रतिरोधक को सुरक्षित रूप से जगह में रखता है।मिलाप पेस्ट पर डालना एक महत्वपूर्ण कदम है।एक स्टैंसिल प्रिंटर का उपयोग करने से सभी पैडों में समान रूप से पेस्ट फैलाने में मदद मिलती है।यदि आप केवल कुछ बोर्डों पर काम कर रहे हैं या एक प्रोटोटाइप कर रहे हैं, तो एक पेस्ट डिस्पेंसर आपको एक छोटी, नियंत्रित राशि लागू करने में मदद कर सकता है।यह बहुत अधिक या बहुत कम पेस्ट का उपयोग नहीं करना महत्वपूर्ण है, क्योंकि इससे बाद में समस्याएं पैदा हो सकती हैं।

0402 प्रतिरोधों के साथ काम करना मुश्किल हो सकता है।कुछ सामान्य गलतियों में भागों को ओवरहीट करना शामिल है, जो उन्हें या बोर्ड को नुकसान पहुंचा सकते हैं।इसके अलावा, प्रतिरोधों को उठाने या रखने के दौरान बहुत अधिक दबाव का उपयोग करना दरारें पैदा कर सकता है या उन्हें तोड़ सकता है।टांका लगाने के बाद, हमेशा एक आवर्धक कांच या माइक्रोस्कोप का उपयोग करके अपने काम की जांच करें।यह आपको यह देखने में मदद करता है कि क्या मिलाप जोड़ अच्छे हैं और यदि रोकनेवाला ठीक से जुड़ा हुआ है।

निष्कर्ष

0402 रोकनेवाला छोटा हो सकता है, लेकिन यह आज के इलेक्ट्रॉनिक्स को अच्छी तरह से काम करने में एक महत्वपूर्ण काम करता है।यह सभी प्रकार के छोटे उपकरणों में सिग्नल और पावर को प्रबंधित करने में मदद करता है, वियरबल्स से लेकर स्मार्ट होम गैजेट तक।यह जानना कि यह अवरोधक कैसे काम करता है और इसे सुरक्षित रूप से उपयोग कैसे करें, आपको बेहतर और अधिक विश्वसनीय इलेक्ट्रॉनिक परियोजनाओं का निर्माण करने में मदद कर सकता है।चाहे आप अभी शुरू कर रहे हों या पहले से ही इलेक्ट्रॉनिक्स के साथ काम कर रहे हों, यह गाइड आपको स्पष्ट समझ देता है कि 0402 अवरोधक क्यों मायने रखता है।
