Atmega328p माइक्रोकंट्रोलर के लिए पूरा गाइड: सुविधाएँ, वास्तुकला, पिनआउट और अनुप्रयोग

यह गाइड ATMEGA328P माइक्रोकंट्रोलर के बारे में आपको जानने की जरूरत है, जो कई इलेक्ट्रॉनिक्स में उपयोग की जाने वाली एक छोटी लेकिन शक्तिशाली चिप है।आप सीखेंगे कि यह क्या करता है, यह कैसे काम करता है, इसे कैसे कनेक्ट करें, और इसका उपयोग कहां किया जाता है।चाहे आप एक स्कूल प्रोजेक्ट बना रहे हों, एक रोबोट का निर्माण कर रहे हों, या एक Arduino बोर्ड का उपयोग कर रहे हों, यह गाइड आपको यह समझने में मदद करेगा कि Atmega328p इलेक्ट्रॉनिक्स में एक ऐसा लोकप्रिय विकल्प क्यों है।

सूची

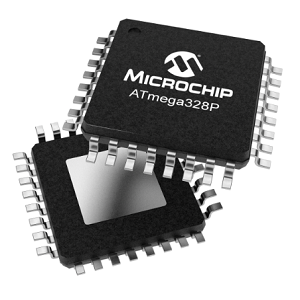

Atmega328p माइक्रोकंट्रोलर का अवलोकन

Atmega328p, माइक्रोचिप टेक्नोलॉजी द्वारा बनाया गया, एवीआर परिवार से 8-बिट माइक्रोकंट्रोलर है।यह गति और बिजली दक्षता को संतुलित करने के लिए अच्छी तरह से जाना जाता है, विशेष रूप से बैटरी से चलने वाले उपकरणों में।यह एक RISC (कम निर्देश सेट कंप्यूटिंग) आर्किटेक्चर पर चलता है और इसे CMOS तकनीक का उपयोग करके बनाया गया है, जो तेजी से प्रसंस्करण का समर्थन करते हुए बिजली के उपयोग को कम करने में मदद करता है।अधिकांश निर्देश केवल एक घड़ी चक्र में पूरा होते हैं, जिससे चिप को 1 MIPS प्रति MHz तक पहुंचाने की अनुमति मिलती है।यह दक्षता एक महत्वपूर्ण कारण है कि Atmega328p का उपयोग अक्सर कम-शक्ति प्रणालियों में किया जाता है जिसे अभी भी विश्वसनीय प्रदर्शन की आवश्यकता होती है।

एनालॉग-टू-डिजिटल रूपांतरण, सीरियल कम्युनिकेशन (USART, SPI, I, C), और इंटरप्ट सपोर्ट जैसी सुविधाओं के साथ, चिप सरल गैजेट से लेकर अधिक जटिल औद्योगिक नियंत्रकों तक सब कुछ में अच्छी तरह से फिट बैठता है।यह 20 मेगाहर्ट्ज तक चलता है और 1.8V से 5.5V के वोल्टेज रेंज के भीतर काम करता है, जिससे यह कई हार्डवेयर सेटअप में लचीला हो जाता है।मेमोरी में 32 kb फ्लैश, 1 kb eeprom, और SRAM के 2 kb शामिल हैं, जो जटिल एल्गोरिदम और डेटा को संभालने के लिए पर्याप्त हैं।इसमें अंतर्निहित परिधीय भी शामिल हैं जैसे टाइमर, एक वॉचडॉग टाइमर और काउंटर, जो सिस्टम विश्वसनीयता में सुधार करते हैं।इसके सबसे पहचानने योग्य उपयोगों में से एक Arduino UNO बोर्ड पर है।प्रोटोटाइप से अंतिम उत्पादों तक पैमाने की इसकी क्षमता इसे एम्बेडेड अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक ठोस आधार बनाती है।

Atmega328p सुविधाएँ और प्रदर्शन

Atmega328p 131 अलग -अलग निर्देशों का समर्थन करते हुए एक कॉम्पैक्ट अभी तक शक्तिशाली कम निर्देश सेट कंप्यूटिंग (RISC) आर्किटेक्चर पर बनाया गया है।इन निर्देशों में से अधिकांश एक घड़ी चक्र में निष्पादित होते हैं, जो कि 16 मेगाहर्ट्ज घड़ी की गति पर काम करते समय प्रति सेकंड (एमआईपीएस) तक 16 मिलियन निर्देशों के प्रदर्शन के स्तर को प्राप्त करने के लिए माइक्रोकंट्रोलर को सक्षम करता है।यह उच्च दक्षता Atmega328p को अच्छी तरह से प्रसंस्करण गति और कम बिजली की खपत के लिए अनुप्रयोगों के लिए अनुकूल बनाती है।इसकी प्रसंस्करण क्षमताओं के मूल में 32 सामान्य-उद्देश्य 8-बिट रजिस्टर हैं, जो सीधे अंकगणितीय लॉजिक यूनिट (ALU) से जुड़े होते हैं, जो तेजी से और अधिक लचीले डेटा हेरफेर के लिए अनुमति देते हैं।Atmega328p में एक दो-चक्र हार्डवेयर गुणक शामिल है, जो सिग्नल प्रोसेसिंग, कंट्रोल सिस्टम और सेंसर डेटा हैंडलिंग से जुड़े अनुप्रयोगों के लिए अंकगणितीय संचालन के लिए प्रदर्शन में सुधार करता है।माइक्रोकंट्रोलर स्टेटिक मोड में संचालित होता है, जिससे इसे अलग -अलग सिस्टम गतिविधि के स्तर सहित परिचालन स्थितियों की एक विस्तृत श्रृंखला में स्थिर प्रदर्शन बनाए रखने की अनुमति मिलती है।यह स्थिरता एम्बेडेड सिस्टम में मूल्यवान है, जहां पावर स्टेट्स और टास्क लोड गतिशील रूप से उतार -चढ़ाव कर सकते हैं।

Atmega328p की मेमोरी आर्किटेक्चर को कोड स्टोरेज और रनटाइम डेटा हैंडलिंग दोनों का कुशलतापूर्वक समर्थन करने के लिए डिज़ाइन किया गया है।इसमें 32 KB इन-सिस्टम प्रोग्रामेबल फ्लैश मेमोरी शामिल है, जो ऑनबोर्ड बूटलोडर के माध्यम से सेल्फ-प्रोग्रामिंग को सक्षम करता है और 10,000 राइट साइकिल तक का समर्थन करता है।यह सुविधा फर्मवेयर अपडेट को भौतिक हटाने या बाहरी प्रोग्रामिंग टूल की आवश्यकता के बिना डिवाइस पर सीधे प्रदर्शन करने की अनुमति देती है।माइक्रोकंट्रोलर 1 KB EEPROM प्रदान करता है, 100,000 तक लिखने/मिटाने वाले चक्रों की पेशकश करता है, जिससे यह गैर-वाष्पशील कॉन्फ़िगरेशन डेटा या उपयोगकर्ता-परिभाषित सेटिंग्स को संग्रहीत करने के लिए आदर्श बनाता है, जिन्हें बिजली चक्रों के बीच बने रहने की आवश्यकता होती है।इसे पूरक SRAM का 2 kb है, जो प्रसंस्करण के दौरान चर, ढेर और बफ़र्स जैसे अस्थायी डेटा को संभालता है।

सुरक्षित और लचीला विकास सुनिश्चित करने के लिए, Atmega328p में कई उपयोगी सुरक्षा सुविधाएँ शामिल हैं।इनमें अनधिकृत कोड संशोधन को रोकने के लिए लॉक किए गए बूट सेक्शन शामिल हैं, कुशल फर्मवेयर अपडेट के लिए फ्लैश मेमोरी में रीड-व्हाइल-राइट-राइट क्षमताएं, और एक ऑन-चिप बूटलोडर जो मानक सीरियल इंटरफेस के माध्यम से फर्मवेयर इंस्टॉलेशन या अपग्रेड को सक्षम करता है, विशेष बाहरी प्रोग्रामर की आवश्यकता को समाप्त करता है।सटीक समय और शेड्यूलिंग कार्यों के लिए, माइक्रोकंट्रोलर में हार्डवेयर टाइमर की एक मजबूत प्रणाली है: दो 8-बिट टाइमर और एक 16-बिट टाइमर, प्रत्येक की तुलना और कैप्चर सुविधाओं से सुसज्जित है।ये टाइमर सटीक पल्स-चौड़ाई मॉड्यूलेशन (पीडब्लूएम) संकेतों को उत्पन्न करने, इवेंट टाइमिंग करने और अनुसूचित कार्यों का प्रबंधन करने के लिए महत्वपूर्ण हैं।मोटर नियंत्रण, सिग्नल जनरेशन और संचार प्रोटोकॉल जैसे अनुप्रयोगों में ऐसी क्षमताएं मूल्यवान हैं।

Atmega328p माइक्रोकंट्रोलर पिन कॉन्फ़िगरेशन

Atmega328p माइक्रोकंट्रोलर दो प्राथमिक पिन कॉन्फ़िगरेशन में उपलब्ध है, जो पैकेज प्रकार के आधार पर भिन्न होता है।इन कॉन्फ़िगरेशन में शामिल हैं TQFP (पतला क्वाड फ्लैट पैकेज) और मंडल (माइक्रो लीड फ्रेम), जिसे QFN (क्वाड फ्लैट नो-लीड) के रूप में भी जाना जाता है, दोनों में से कौन सा फीचर है 32 पिन।दोनों संस्करण 32-पिन लेआउट का उपयोग करते हैं, लेकिन फार्म कारक में शारीरिक रूप से भिन्न होते हैं।पिन की आंतरिक कार्यक्षमता इन पैकेजों में समान है, समान सिग्नल असाइनमेंट और नंबरिंग के साथ।

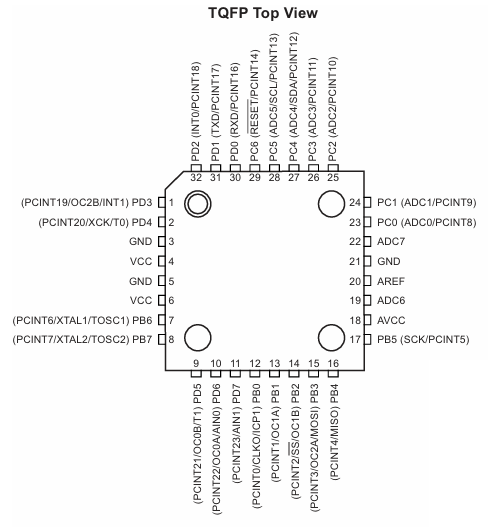

चित्रा 2. atmega328p TQFP पिनआउट

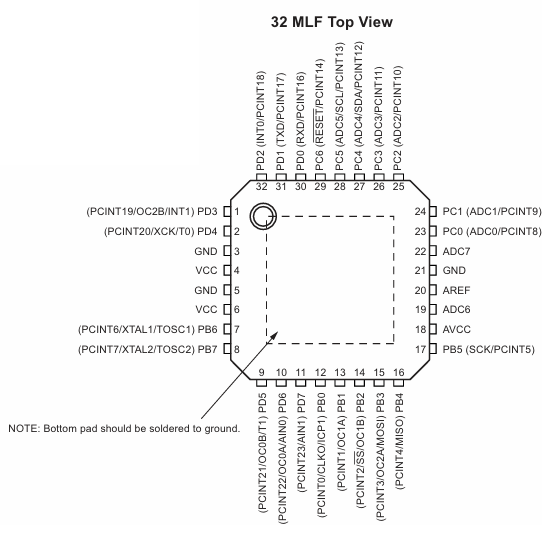

चित्रा 3. atmega328p MLF पिनआउट

पिन विवरण

वीसीसी

चिप को डिजिटल पावर की आपूर्ति करता है।

Gnd

जमीन से जुड़ता है।

पोर्ट बी (PB7: 0) - XTAL1, XTAL2, TOSC1, TOSC2

पोर्ट बी एक 8-बिट इनपुट/आउटपुट पोर्ट है जिसमें आंतरिक पुल-अप प्रतिरोधों (व्यक्तिगत रूप से प्रति पिन सक्षम) है।यह संतुलित ड्राइव ताकत के साथ स्रोत और वर्तमान दोनों को सिंक कर सकता है।जब इनपुट के रूप में उपयोग किया जाता है और बाहरी रूप से कम खींच लिया जाता है, तो पोर्ट स्रोत वर्तमान यदि पुल-अप सक्षम हैं।एक रीसेट के दौरान, पोर्ट बी पिन एक उच्च-प्रतिबाधा (त्रि-राज्य) मोड में जाते हैं, भले ही घड़ी की स्थिति की परवाह किए बिना।PB6 और PB7 का उपयोग घड़ी फ्यूज सेटिंग्स के आधार पर थरथरानवाला कार्यों के लिए किया जा सकता है।आंतरिक आरसी ऑसिलेटर का उपयोग करते समय और एसिंक्रोनस टाइमर/काउंटर 2 (एएस 2 बिट के माध्यम से), पीबी 6 और पीबी 7 को TOSC1 और TOSC2 के रूप में कार्य करते हैं।

पोर्ट सी (PC5: 0)

पोर्ट सी एक 7-बिट द्वि-दिशात्मक I/O पोर्ट है जिसमें आंतरिक पुल-अप (प्रति पिन का चयन) है।पिन में मजबूत, संतुलित ड्राइव विशेषताएं हैं।यदि एक पिन को बाहरी रूप से कम खींचा जाता है और पुल-अप सक्षम होता है, तो यह स्रोत वर्तमान।रीसेट के दौरान, पिन त्रि-राज्य मोड में प्रवेश करते हैं।

PC6 / RESET

PC6 या तो एक सामान्य इनपुट पिन या रीसेट पिन के रूप में कार्य करता है।यदि RSTDISBL फ्यूज को प्रोग्राम नहीं किया गया है, तो PC6 रीसेट इनपुट के रूप में कार्य करता है।एक परिभाषित न्यूनतम अवधि की तुलना में लंबे समय तक चलने वाला एक कम संकेत एक रीसेट (यहां तक ​​कि एक रनिंग घड़ी के बिना) को ट्रिगर करता है।यदि फ्यूज को प्रोग्राम किया जाता है, तो पिन को एक नियमित इनपुट के रूप में उपयोग किया जाता है।

पोर्ट डी (पीडी 7: 0)

पोर्ट डी एक 8-बिट द्विदिश पोर्ट है, साथ ही चयन करने योग्य पुल-अप प्रतिरोधों और संतुलित आउटपुट शक्ति के साथ भी।अन्य बंदरगाहों की तरह, यह स्रोत वर्तमान स्रोत है जब बाहरी रूप से कम खींचा जाता है (यदि पुल-अप सक्षम हैं), और रीसेट के दौरान त्रि-राज्य मोड में प्रवेश करता है।

एवीसीसी

AVCC एनालॉग-टू-डिजिटल कनवर्टर (ADC), PC3: 0, और ADC चैनल 6 और 7 को पॉवर करता है। यह VCC से जुड़ा होना चाहिए, भले ही ADC का उपयोग न हो।ADC का उपयोग करते समय, कम-पास फिल्टर के माध्यम से AVCC को VCC से कनेक्ट करें।ध्यान दें कि PINS PC6 -PC4 अभी भी डिजिटल VCC का उपयोग करता है।

आरिफ

यह एडीसी के लिए एनालॉग संदर्भ वोल्टेज इनपुट है।

ADC7: 6 (TQFP और QFN/MLF पैकेज केवल)

TQFP और QFN/MLF पैकेज संस्करणों में, ये पिन ADC के लिए एनालॉग इनपुट के रूप में काम करते हैं।वे 10-बिट रिज़ॉल्यूशन एडीसी चैनलों के रूप में एनालॉग वोल्टेज आपूर्ति और फ़ंक्शन के माध्यम से संचालित होते हैं।

Atmega328p माइक्रोकंट्रोलर विद्युत विशेषताओं

पैरामीटर	मिन।	टाइप।	अधिकतम।	इकाई
परिचालन तापमान	-55		125	° C
भंडारण तापमान	-65		150	° C
जमीन के संबंध में रीसेट को छोड़कर किसी भी पिन पर वोल्टेज	-0.5		वीसीसी + 0.5	वी
जमीन के संबंध में रीसेट पर वोल्टेज	-0.5		+13.0	वी
अधिकतम परिचालन वोल्टेज		6.0		वी
डीसी करंट प्रति I/O पिन		40.0		एमए
डीसी वर्तमान वीसीसी और जीएनडी पिन		200.0		एमए
VCC = 0V पर इंजेक्शन वर्तमान			± 5.0	एमए
VCC = 5V पर इंजेक्शन वर्तमान			± 1.0	एमए

Atmega328p आर्किटेक्चर और आंतरिक ब्लॉक

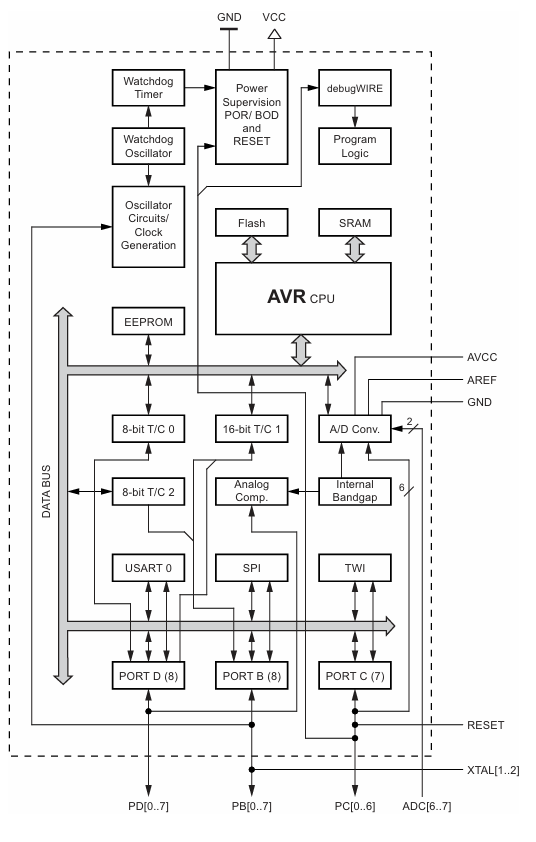

चित्रा 4। Atmega328p वास्तुकला और आंतरिक ब्लॉक

के दिल में Atmega328p एक AVR CPU कोर, जो सीधे 32 सामान्य-उद्देश्य रजिस्टरों को जोड़ता है अंकगणितीय तर्क इकाई (अलु)।यह आर्किटेक्चर दो रजिस्टरों को एक घड़ी चक्र के भीतर एक्सेस करने की अनुमति देता है, जिससे माइक्रोकंट्रोलर की निष्पादन की गति और समग्र दक्षता में सुधार होता है।सीपीयू सिस्टम में केंद्रीय रूप से बैठता है और एक आंतरिक डेटा बस के माध्यम से विभिन्न मेमोरी ब्लॉकों और परिधीय मॉड्यूल से जुड़ता है, जैसा कि आरेख में दिखाया गया है।मेमोरी सिस्टम में तीन प्राथमिक प्रकार शामिल हैं।फ्लैश मेमोरी, 32 केबी क्षमता के साथ, फर्मवेयर को संग्रहीत करती है और इन-फील्ड अपडेट के लिए स्व-प्रोग्रामिंग का समर्थन करती है। ईपॉम, 1 kb पर आकार, बिजली खो जाने पर भी डेटा को बरकरार रखता है, जिससे यह लगातार कॉन्फ़िगरेशन को संग्रहीत करने के लिए आदर्श है।SRAM, 2 kb स्पेस के साथ, MCU की अस्थायी कार्यशील मेमोरी के रूप में कार्य करता है, जो सक्रिय संचालन के दौरान डेटा प्रोसेसिंग को सक्षम करता है।सभी तीन मेमोरी प्रकारों को सिस्टम के आंतरिक डेटा बस में मैप किया जाता है, जिससे सीपीयू के साथ फास्ट एक्सेस और संचार सुनिश्चित होता है।

Atmega328p कई परिधीयों को एकीकृत करता है जो इसकी कार्यक्षमता का विस्तार करते हैं।इसमें दो 8-बिट टाइमर (T/C0 और T/C2) और एक 16-बिट टाइमर (T/C1) शामिल हैं, जिनका उपयोग सटीक टाइमकीपिंग, पल्स-वर्थ मॉड्यूलेशन (PWM), और इवेंट काउंटिंग के लिए किया जाता है।एनालॉग-टू-डिजिटल कनवर्टर (एडीसी) आठ इनपुट चैनल और 10-बिट रिज़ॉल्यूशन प्रदान करता है, जो सेंसर या बाहरी इनपुट से एनालॉग सिग्नल के सटीक नमूने की पेशकश करता है।एक आंतरिक बैंडगैप संदर्भ और एक एनालॉग तुलनित्र स्थिर वोल्टेज संदर्भ और एनालॉग सिग्नल तुलनाओं का समर्थन करता है।संचार क्षमताएं मजबूत हैं, साथ तीन चाबी इंटरफेस: यूएसएआरटी धारावाहिक संचार के लिए, एसपीआई हाई-स्पीड सिंक्रोनस डेटा एक्सचेंज के लिए, और ट्वी (दो तारों पर बाहरी बाह्य उपकरणों से जुड़ने के लिए I a के रूप में भी जाना जाता है)।ये मॉड्यूल I/O पोर्ट (पोर्ट B और पोर्ट C) से निकटता से जुड़े हुए हैं, सिस्टम डिज़ाइन में लचीलापन देते हैं।ब्लॉक आरेख स्पष्ट रूप से इन इंटरकनेक्ट्स को दिखाता है, जिसमें दिखाया गया है कि डेटा परिधीय और एवीआर कोर के बीच कैसे बहता है।

सिस्टम स्थिरता सुनिश्चित करने के लिए, एक वॉचडॉग टाइमर को शामिल किया गया है, यदि सॉफ्टवेयर अनुत्तरदायी हो जाता है, तो माइक्रोकंट्रोलर को रीसेट करने के लिए अपने स्वयं के थरथरानवाला के साथ काम कर रहा है।यह एम्बेडेड सिस्टम में महत्वपूर्ण है जो लंबे समय तक अप्राप्य को चलाना चाहिए।इंटरप्ट सिस्टम दोनों आंतरिक घटनाओं (जैसे टाइमर ओवरफ्लो या एडीसी रूपांतरण) और बाहरी इनपुट (जैसे पिन परिवर्तन) के लिए तत्काल प्रतिक्रियाओं की अनुमति देकर जवाबदेही को बढ़ाता है।पावर मैनेजमेंट Atmega328p की एक और प्रमुख ताकत है।माइक्रोकंट्रोलर कई नींद मोड का समर्थन करता है जो आवश्यक सिस्टम राज्यों को बनाए रखते हुए अप्रयुक्त मॉड्यूल को अक्षम करके बिजली की खपत को कम करता है।की तरह पावर-ऑन रीसेट (पोर) और भूरे रंग का पता लगाना (बीओडी) स्टार्टअप के दौरान और उतार -चढ़ाव वाले वोल्टेज की स्थिति के तहत विश्वसनीय संचालन बनाए रखने में मदद करता है।घड़ी पीढ़ी को या तो आंतरिक ऑसिलेटर या बाहरी क्रिस्टल के माध्यम से संभाला जाता है, जो XTAL पिन के माध्यम से जुड़ा हुआ है, ऊर्जा दक्षता के साथ प्रदर्शन को संतुलित करने में लचीलापन प्रदान करता है।Atmega328p एक सुव्यवस्थित आंतरिक वास्तुकला के साथ एक अच्छी तरह से एकीकृत माइक्रोकंट्रोलर है जो कुशल मेमोरी प्रबंधन, समृद्ध परिधीय समर्थन और उन्नत पावर-बचत सुविधाओं को जोड़ती है।

अन्य AVR माइक्रोकंट्रोलर्स के साथ तुलना

उपकरण	चमक	ईपॉम	टक्कर मारना	अंतर वेक्टर आकार
Atmega328p	32 केबी	1 केबी	2 kb	2 निर्देश शब्द/वेक्टर
Atmega48a	4 kb	256 बी	512 बी	1 निर्देश शब्द/वेक्टर
Atmega48pa	4 kb	256 बी	512 बी	1 निर्देश शब्द/वेक्टर
Atmega88a	8 kb	512 बी	1 केबी	1 निर्देश शब्द/वेक्टर
Atmega88pa	8 kb	512 बी	1 केबी	1 निर्देश शब्द/वेक्टर
Atmega168a	16 केबी	512 बी	1 केबी	2 निर्देश शब्द/वेक्टर
Atmega168pa	16 केबी	512 बी	1 केबी	2 निर्देश शब्द/वेक्टर
Atmega328	32 केबी	1 केबी	2 kb	2 निर्देश शब्द/वेक्टर

Atmega328p माइक्रोकंट्रोलर अनुप्रयोग

औद्योगिक उपकरण नियंत्रण प्रणालियाँ

Atmega328p कारखानों और अन्य औद्योगिक वातावरणों में एक लोकप्रिय विकल्प है जहां मशीनों को स्वचालित रूप से नियंत्रित करने की आवश्यकता होती है।यह एक छोटे से मस्तिष्क की तरह काम करता है जो मशीनों को विशिष्ट निर्देशों का पालन करने में मदद करता है।उदाहरण के लिए, यह तापमान सेंसर या मोशन डिटेक्टरों जैसे सेंसर से डेटा पढ़ सकता है और फिर निर्णय ले सकता है, जैसे कि मोटर को चालू करना या वाल्व खोलना।क्योंकि चिप कई इनपुट और आउटपुट कनेक्शन को संभाल सकती है, यह एक बार में एक सिस्टम के कई हिस्सों को नियंत्रित कर सकता है।यह टाइमर के साथ भी अच्छा काम करता है, इसलिए कार्रवाई सिर्फ सही समय पर हो सकती है।यह विधानसभा लाइनों जैसी जगहों पर महत्वपूर्ण है, जहां मशीनों को ठीक से स्थानांतरित करने और रुकने की आवश्यकता होती है।यह उन जगहों पर काम करने के लिए पर्याप्त मजबूत है जहां बहुत अधिक विद्युत शोर या गर्मी हो सकती है, जो औद्योगिक सेटिंग्स में आम हैं।

मोटर नियंत्रण इकाइयाँ

Atmega328p मोटर्स को नियंत्रित करने में महान है, जो कई आधुनिक मशीनों और गैजेट्स में उपयोग किए जाते हैं।चाहे वह रोबोट के पहियों को कताई कर रहा हो, ड्रोन की बाहों को ले जा रहा हो, या एक कन्वेयर बेल्ट को पावर दे रहा हो, यह चिप काम कर सकती है।यह नियंत्रित कर सकता है कि मोटर कितनी तेजी से घूमती है, यह किस दिशा में बदल जाती है, और यहां तक ​​कि इसे आसानी से रोकती है।यह संभव है क्योंकि चिप में पल्स चौड़ाई मॉड्यूलेशन कहा जाता है।यह सोचें कि चमक को बदलने के लिए एक हल्के डिमर को ऊपर और नीचे मोड़ना।Atmega328p मोटर पर कितनी शक्ति जाती है, यह नियंत्रित करने के लिए एक समान विचार का उपयोग करता है।यह चिकनी गति परिवर्तन और आंदोलन पर बेहतर नियंत्रण के लिए अनुमति देता है।यह एक महत्वपूर्ण कारण है कि यह चिप रोबोटिक परियोजनाओं और स्वचालित मशीनों में इतनी आम है।

पावर कंट्रोल और स्विच मोड पावर सप्लाई (एसएमपी)

Atmega328p का उपयोग उपकरणों के अंदर विद्युत शक्ति को नियंत्रित करने के लिए भी किया जाता है।आधुनिक इलेक्ट्रॉनिक्स में, विशेष रूप से उन उपकरणों में बिजली का प्रबंधन करना महत्वपूर्ण है, जो बैटरी का उपयोग करते हैं या ऊर्जा कुशल होने की आवश्यकता होती है।चिप सेंसर का उपयोग करके वोल्टेज और करंट की निगरानी कर सकती है, और फिर समायोजित कर सकती है कि कितनी शक्ति वितरित की जाती है।एक उदाहरण स्विच मोड पावर सप्लाई (एसएमपी) में है, जो विशेष सर्किट हैं जो ऊर्जा को बचाते समय बिजली को एक रूप से दूसरे रूप में बदलते हैं।Atmega328p पूरी प्रक्रिया को और अधिक कुशल बनाने पर पावर स्विच करने पर नियंत्रण में मदद करता है।यह ओवरहीटिंग या पावर स्पाइक्स जैसी समस्याओं की भी जांच कर सकता है और क्षति को रोकने के लिए जरूरत पड़ने पर चीजों को बंद कर सकता है।यह चार्जर्स, एलईडी ड्राइवरों और बैटरी से चलने वाले उपकरणों में बिजली से संबंधित कार्यों के लिए एक स्मार्ट विकल्प बनाता है।

सिग्नल रीडिंग और डेटा प्रोसेसिंग (एनालॉग/डिजिटल सिग्नल)

Atmega328p का एक और उपयोगी कौशल बाहरी दुनिया से सिग्नल पढ़ना और प्रसंस्करण है।तापमान सेंसर, प्रकाश सेंसर और प्रेशर सेंसर जैसे कई सेंसर वोल्टेज के रूप में सिग्नल भेजते हैं।इन्हें एनालॉग सिग्नल कहा जाता है।चिप इन्हें अपने अंतर्निहित एडीसी (एनालॉग-टू-डिजिटल कनवर्टर) के माध्यम से पढ़ सकती है, जो उन संकेतों को डिजिटल मूल्यों में बदल देती है जिसे माइक्रोकंट्रोलर समझ सकता है।सिग्नल पढ़ने के बाद, Atmega328p सरल प्रसंस्करण कर सकता है।उदाहरण के लिए, यदि तापमान बहुत अधिक हो जाता है, तो यह एक प्रशंसक को चालू कर सकता है।या अगर एक प्रकाश सेंसर का पता चलता है कि यह अंधेरा हो रहा है, तो यह एक एलईडी पर स्विच कर सकता है।यह चिप को मौसम स्टेशनों, होम ऑटोमेशन सिस्टम और स्मार्ट गैजेट जैसे उपकरणों के लिए एकदम सही बनाता है, जिन्हें पर्यावरण में बदलाव पर प्रतिक्रिया करने की आवश्यकता होती है।

प्रदर्शन और इंटरफ़ेस प्रबंधन

कई उपकरणों को लोगों को जानकारी देखने या निर्देश देने का एक तरीका चाहिए।Atmega328p दोनों को संभाल सकता है।यह छोटे स्क्रीन पर डेटा दिखा सकता है, जैसे कि चरित्र एलसीडी, एलईडी डिस्प्ले, या यहां तक ​​कि छोटे ओएलईडी पैनल।उसी समय, यह पढ़ सकता है कि उपयोगकर्ता क्या करते हैं, बटन दबाते हैं, knobs मोड़ते हैं, या एक टच पैनल का दोहन करते हैं।उपयोगकर्ता और मशीन दोनों से "बात" करने की यह क्षमता सरल नियंत्रण पैनल और इंटरफेस के निर्माण के लिए इसे महान बनाती है।उदाहरण के लिए, एक डिजिटल थर्मोस्टैट में, Atmega328p वर्तमान तापमान को प्रदर्शित कर सकता है और उपयोगकर्ता को सेटिंग्स को बदलने दे सकता है।यह प्रतिक्रिया देने के लिए रोशनी को बीप या ब्लिंक भी कर सकता है।चूंकि यह I²C, SPI और UART जैसे संचार प्रोटोकॉल का समर्थन करता है, इसलिए यह आसानी से अन्य चिप्स से जुड़ सकता है और प्रदर्शित भी हो सकता है।

वाणिज्यिक एम्बेडेड उत्पाद विकास

क्योंकि यह सस्ती, विश्वसनीय है, और बहुत अधिक शक्ति का उपयोग नहीं करता है, Atmega328p का उपयोग कई वाणिज्यिक उत्पादों में किया जाता है।यह आपके घर में छोटे गैजेट से सभी प्रकार के उपकरणों के लिए एक अच्छा फिट है जो कारखानों में उपयोग किए जाने वाले उपकरणों के लिए हैं।यह अतिरिक्त जटिल भागों की आवश्यकता के बिना बुनियादी नियंत्रण कार्यों को संभाल सकता है, जो लागत को कम रखने में मदद करता है।कई चिप पसंद करते हैं क्योंकि यह छोटा है और सरल प्रणालियों में अच्छी तरह से काम करता है।उदाहरण के लिए, एक स्मार्ट लाइट स्विच या डिजिटल टाइमर के अंदर Atmega328p हो सकता है।यह उन उत्पादों में भी उपयोगी है जो बैटरी पर चलते हैं क्योंकि यह ऊर्जा बचाने के लिए स्लीप मोड में जा सकता है।यह स्मार्ट होम डिवाइसेस से लेकर वियरबल्स तक, टूल को मापने के लिए सब कुछ के लिए एक मजबूत विकल्प बनाता है।

Arduino Uno में मुख्य चिप

यदि आपने कभी Arduino UNO बोर्ड का उपयोग किया है, तो आप पहले से ही Atmega328p के साथ काम कर चुके हैं।यह मुख्य चिप है जो आपके द्वारा अपलोड किए गए सभी कार्यक्रमों को चलाता है।Arduino ने Arduino IDE (एक शुरुआती-अनुकूल कोडिंग वातावरण) का उपयोग करके कोड लिखने और अपलोड करने का एक सरल तरीका बनाकर इस चिप को बहुत लोकप्रिय बनाया।Atmega328p परियोजनाओं को संभालने के लिए पर्याप्त शक्तिशाली है, लेकिन नए लोगों को समझने के लिए पर्याप्त सरल है।ऑनलाइन हजारों मुक्त पुस्तकालय और उदाहरण ऑनलाइन हैं, जो मोटर्स को नियंत्रित करने, सेंसर पढ़ने, एलईडी को लाइट अप, और बहुत कुछ करने के लिए इस चिप का उपयोग करना आसान बनाता है।शिक्षा और प्रोटोटाइप में इसका व्यापक उपयोग उन कारणों में से एक है जो यह एक महत्वपूर्ण माइक्रोकंट्रोलर बन गया है।

Atmega328p माइक्रोकंट्रोलर पैकेज

Atmega328p माइक्रोकंट्रोलर दो अलग -अलग पैकेज प्रकारों में उपलब्ध है, जो विभिन्न डिजाइन आवश्यकताओं के लिए लचीलापन प्रदान करता है।

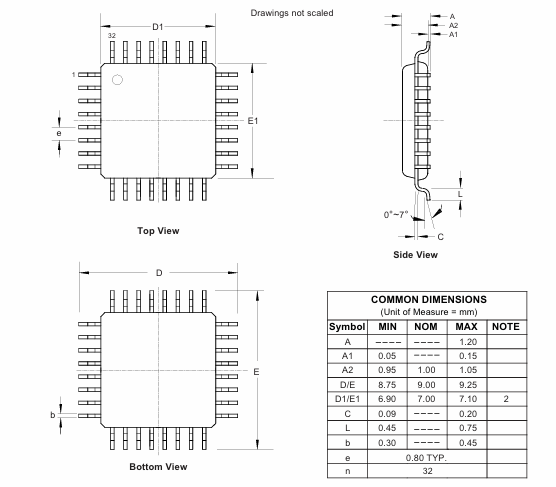

चित्रा 5. atmega328p TQFP पैकेज

मा पैकेज Atmega328p माइक्रोकंट्रोलर में से एक 32-लीड थिन क्वाड फ्लैट पैकेज (TQFP) को संदर्भित करता है।इस पैकेज में 7 मिमी × 7 मिमी का शरीर का आकार, 1.0 मिमी की शरीर की मोटाई और 0.5 मिमी की लीड पिच है।यह एक पतले-प्रोफाइल प्लास्टिक क्वाड फ्लैट पैकेज के रूप में डिज़ाइन किया गया है, जिसमें सभी चार पक्षों से विस्तार होता है।TQFP पैकेज का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जिन्हें विधानसभा के दौरान हैंडलिंग में आसानी की आवश्यकता होती है और जहां बोर्ड में लीड फुटप्रिंट को समायोजित करने के लिए पर्याप्त सतह क्षेत्र होता है।इसकी पतली प्रोफ़ाइल इसे उन उत्पादों के लिए उपयुक्त बनाती है जहां ऊंचाई एक विचार है, जैसे कि कॉम्पैक्ट उपभोक्ता इलेक्ट्रॉनिक्स या एनक्लोजर बाधाओं के साथ एम्बेडेड सिस्टम।

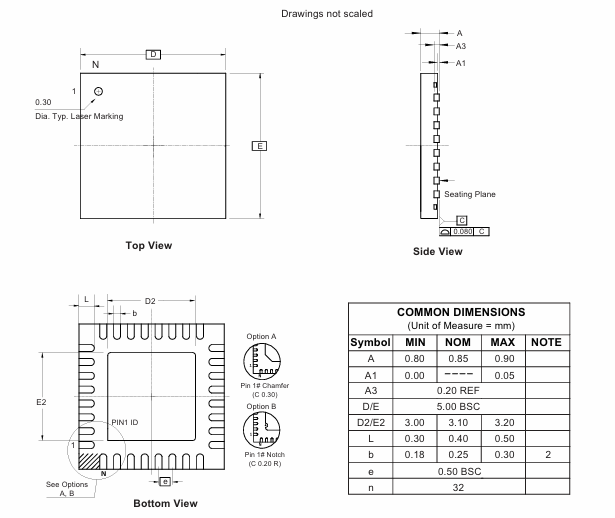

चित्रा 6. atmega328p QFN पैकेज

पीएन पैकेज Atmega328p माइक्रोकंट्रोलर का एक 32-लीड क्वाड फ्लैट नो-लीड (QFN) संस्करण है।यह 5 मिमी × 5 मिमी के शरीर के आकार और समान 0.5 मिमी लीड पिच के साथ एक छोटे रूप कारक में आता है।TQFP के विपरीत, QFN पैकेज में कोई प्रोट्रूडिंग लीड नहीं है;इसके बजाय, यह सतह-माउंट टांका लगाने के लिए पैकेज के नीचे पैड की सुविधा देता है।यह डिज़ाइन पीसीबी पर कम पदचिह्न और थर्मल और विद्युत प्रदर्शन में सुधार के लिए अनुमति देता है।कॉम्पैक्ट आकार और कुशल गर्मी अपव्यय QFN पैकेज को अंतरिक्ष-विवश अनुप्रयोगों के लिए अच्छी तरह से अनुकूल बनाता है, जैसे कि Wearables, IoT डिवाइस और उच्च-घनत्व सर्किट डिजाइन।

निष्कर्ष

Atmega328p प्रसंस्करण दक्षता, बहुमुखी परिधीय, कम बिजली की खपत और लागत-प्रभावशीलता के उत्कृष्ट संतुलन के लिए खड़ा है।RISC- आधारित प्रदर्शन, लचीले I/O हैंडलिंग, समृद्ध संचार इंटरफेस और इन-सिस्टम प्रोग्रामिंग के लिए समर्थन जैसी सुविधाओं के साथ, यह औद्योगिक स्वचालन से स्मार्ट उपभोक्ता उपकरणों तक के अनुप्रयोगों की एक विस्तृत श्रृंखला को जारी रखता है।यह मार्गदर्शिका इस बात पर प्रकाश डालती है कि क्यों Atmega328p एम्बेडेड सिस्टम विकास में एक आधारशिला बनी हुई है, जो अनगिनत डिजाइन परिदृश्यों में विश्वसनीयता और अनुकूलन क्षमता दोनों की पेशकश करती है।
