कार मालिकों के लिए क्रैंकशाफ्ट स्थिति सेंसर गाइड

जब भी आपकी कार चलती है तो आप कई सेंसरों पर भरोसा करते हैं, और क्रैंकशाफ्ट स्थिति सेंसर पृष्ठभूमि में चुपचाप काम करने वाले प्रमुख सेंसरों में से एक है।यह इस बात पर नज़र रखता है कि इंजन कैसे घूमता है ताकि समय सटीक रहे और बिजली वितरण सुचारू रहे।जब यह सेंसर ठीक से काम करता है, तो स्टार्टिंग सामान्य लगती है, त्वरण अपेक्षा के अनुरूप प्रतिक्रिया करता है, और इंजन समान रूप से चलता है।यह कैसे काम करता है, इसके विभिन्न प्रकारों का उपयोग किया जाता है, और इसके विफल होने पर क्या होता है, यह समझने से आपको तकनीकी भाषा में खोए बिना इंजन के व्यवहार को समझने में मदद मिलती है।

कैटलॉग

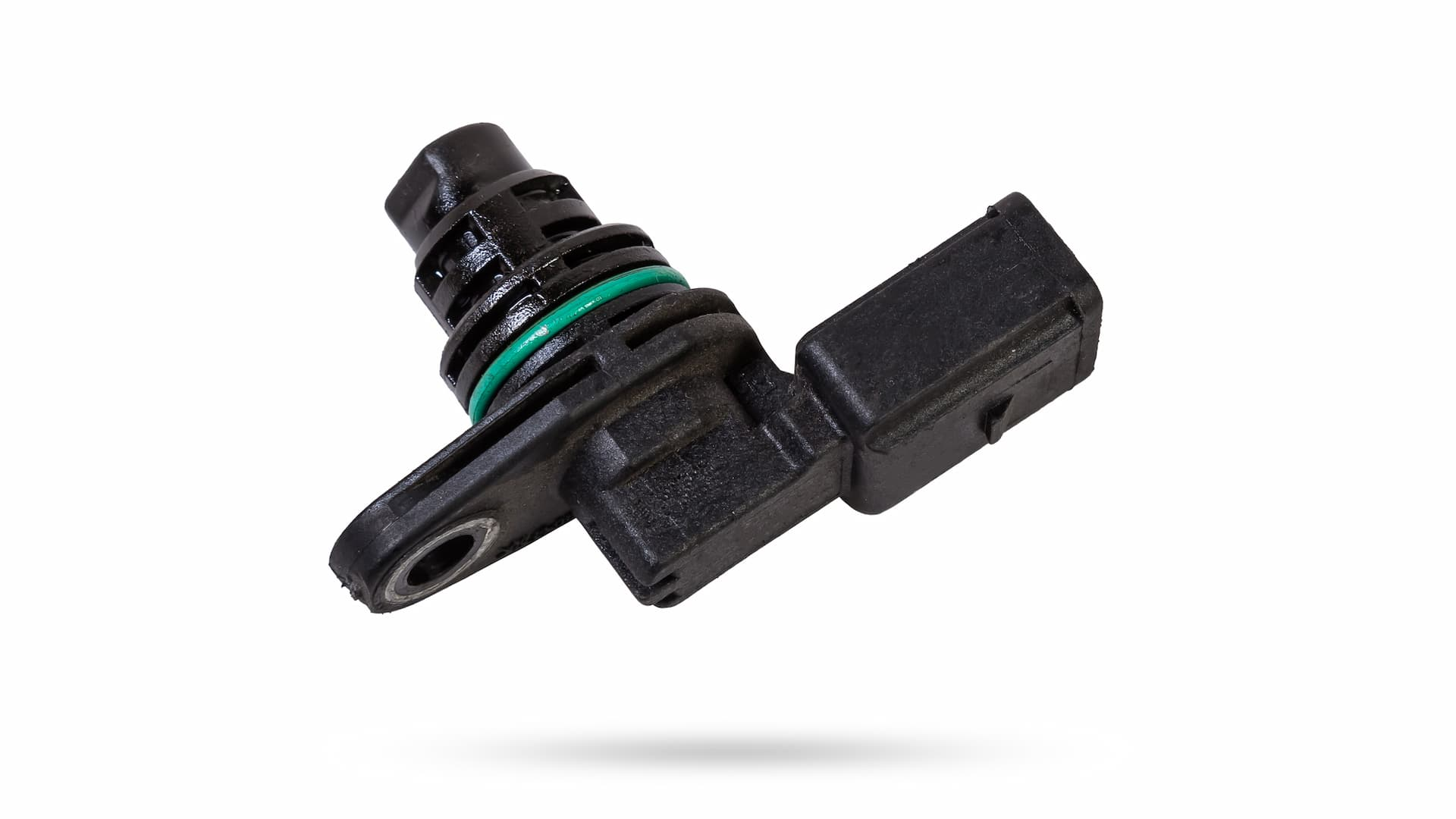

चित्र 1. क्रैंकशाफ्ट स्थिति सेंसर

क्रैंकशाफ्ट स्थिति सेंसर क्या है?

क्रैंकशाफ्ट स्थिति सेंसर एक इलेक्ट्रॉनिक सेंसर है जिसका उपयोग आंतरिक दहन इंजन में क्रैंकशाफ्ट की स्थिति और घूर्णी गति का पता लगाने के लिए किया जाता है।इसे क्रैंकशाफ्ट के करीब लगाया गया है ताकि इंजन के संचालन के दौरान यह सीधे इसकी गति को महसूस कर सके।

जैसे ही क्रैंकशाफ्ट घूमता है, सेंसर एक विद्युत संकेत उत्पन्न करता है जो इसकी स्थिति और गति दोनों को दर्शाता है।यह सिग्नल इंजन संचालन के दौरान किसी भी क्षण क्रैंकशाफ्ट की गति का सटीक प्रतिनिधित्व प्रदान करता है, जो इंजन सेंसिंग सिस्टम के लिए एक विश्वसनीय संदर्भ बनाता है।

क्रैंकशाफ्ट स्थिति सेंसर को प्राथमिक इंजन इनपुट सेंसर के रूप में वर्गीकृत किया गया है क्योंकि यह मौलिक इंजन गति को मापता है।इसका कार्य क्रैंकशाफ्ट गतिविधि का पता लगाने और रिपोर्ट करने, सटीक स्थिति और गति डेटा की आपूर्ति करने तक सीमित है जो इंजन प्रणाली के भीतर आधारभूत संदर्भ के रूप में कार्य करता है।

क्रैंकशाफ्ट स्थिति सेंसर का कार्य सिद्धांत

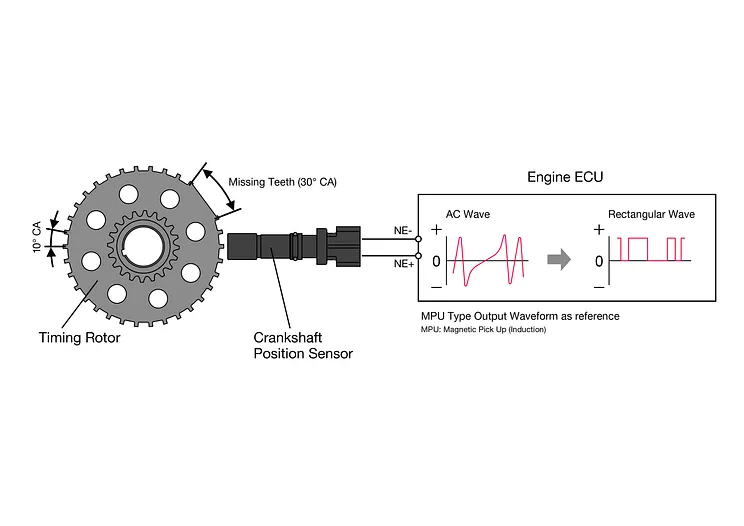

चित्र 2. क्रैंकशाफ्ट स्थिति सेंसर कार्य सिद्धांत

क्रैंकशाफ्ट स्थिति सेंसर क्रैंकशाफ्ट की घूर्णी गति का पता लगाता है और इस गति को विद्युत संकेत में परिवर्तित करता है।इसे क्रैंकशाफ्ट से जुड़े टाइमिंग रोटर के करीब लगाया जाता है, जिससे यह रोटेशन के दौरान रोटर के दांतों के गुजरने पर होने वाले परिवर्तनों को महसूस कर पाता है।

ये परिवर्तन एक दोहराव संकेत पैटर्न बनाते हैं जो क्रैंकशाफ्ट की गति और कोणीय स्थिति का प्रतिनिधित्व करता है।रोटर पर एक गायब या अलग-अलग दूरी वाले दांत द्वारा गठित एक निश्चित संदर्भ बिंदु, प्रत्येक रोटेशन के भीतर एक विशिष्ट स्थिति की पहचान करता है।यह संदर्भ रोटेशन जारी रहने पर क्रैंकशाफ्ट की गति पर सटीक नज़र रखने में सक्षम बनाता है।

इंजन नियंत्रण इकाई इस सिग्नल का उपयोग समय संदर्भ के रूप में करती है।दालों की दूरी और आवृत्ति को मापकर, यह इंजन की गति निर्धारित करता है और सटीक इग्निशन और ईंधन इंजेक्शन समय स्थापित करता है।वही सिग्नल रोटेशन स्थिरता की निगरानी की भी अनुमति देता है, जहां चक्रों के बीच छोटी गति भिन्नताएं दहन व्यवहार में अंतर दर्शाती हैं, जो स्थिर इंजन संचालन का समर्थन करती हैं।

क्रैंकशाफ्ट स्थिति सेंसर के प्रकार

हॉल इफ़ेक्ट क्रैंकशाफ्ट स्थिति सेंसर

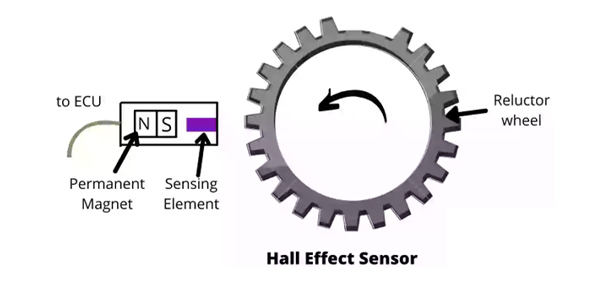

चित्र 3. हॉल इफ़ेक्ट क्रैंकशाफ्ट स्थिति सेंसर

हॉल प्रभाव क्रैंकशाफ्ट स्थिति सेंसर एक चुंबकीय क्षेत्र और एक ठोस-अवस्था संवेदन तत्व का उपयोग करके संचालित होता है।इसमें एक स्थायी चुंबक और एक इलेक्ट्रॉनिक सेंसिंग घटक होता है जिसके लिए वाहन से बाहरी बिजली आपूर्ति की आवश्यकता होती है।जैसे ही क्रैंकशाफ्ट से जुड़ा दांतेदार रोटर सेंसर से गुजरता है, चुंबकीय क्षेत्र में परिवर्तन का पता सेंसिंग तत्व द्वारा लगाया जाता है।

ये परिवर्तन स्पष्ट रूप से परिभाषित वोल्टेज स्तरों के साथ एक डिजिटल सिग्नल में परिवर्तित हो जाते हैं।क्योंकि सिग्नल गति की एक विस्तृत श्रृंखला में सुसंगत रहता है, सटीक स्थिति की जानकारी कम घूर्णी गति पर भी उपलब्ध होती है, जैसे कि इंजन शुरू करने के दौरान।यह विशेषता हॉल इफेक्ट सेंसर को उन इंजनों के लिए उपयुक्त बनाती है जिन्हें स्थिर और सटीक स्थिति संकेतों की आवश्यकता होती है।

मैग्नेटोइलेक्ट्रिक क्रैंकशाफ्ट स्थिति सेंसर

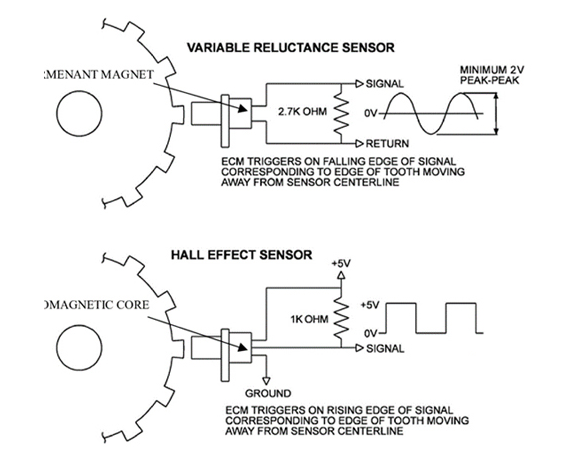

चित्र 4. मैग्नेटोइलेक्ट्रिक क्रैंकशाफ्ट स्थिति सेंसर

मैग्नेटोइलेक्ट्रिक क्रैंकशाफ्ट स्थिति सेंसर, जिसे अक्सर एक परिवर्तनीय अनिच्छा सेंसर के रूप में जाना जाता है, विद्युत चुम्बकीय प्रेरण के माध्यम से अपना संकेत उत्पन्न करता है।इसमें एक स्थायी चुंबक और एक चुंबकीय कोर के चारों ओर लिपटी एक कुंडल होती है और यह बाहरी बिजली आपूर्ति के बिना संचालित होता है।

जैसे ही रोटर के दांत सेंसर से आगे बढ़ते हैं, चुंबकीय क्षेत्र में परिवर्तन कॉइल में एक वैकल्पिक वोल्टेज सिग्नल उत्पन्न करता है।सिग्नल की शक्ति क्रैंकशाफ्ट गति के साथ बदलती रहती है, जैसे-जैसे घूर्णी गति बढ़ती है, बढ़ती जाती है।इसकी सरल संरचना और स्व-संचालित संचालन के कारण, इस सेंसर प्रकार का उपयोग आमतौर पर इंजन प्रणालियों में किया जाता है जहां डिजाइन सादगी एक महत्वपूर्ण विचार है।

खराब क्रैंकशाफ्ट स्थिति सेंसर के लक्षण

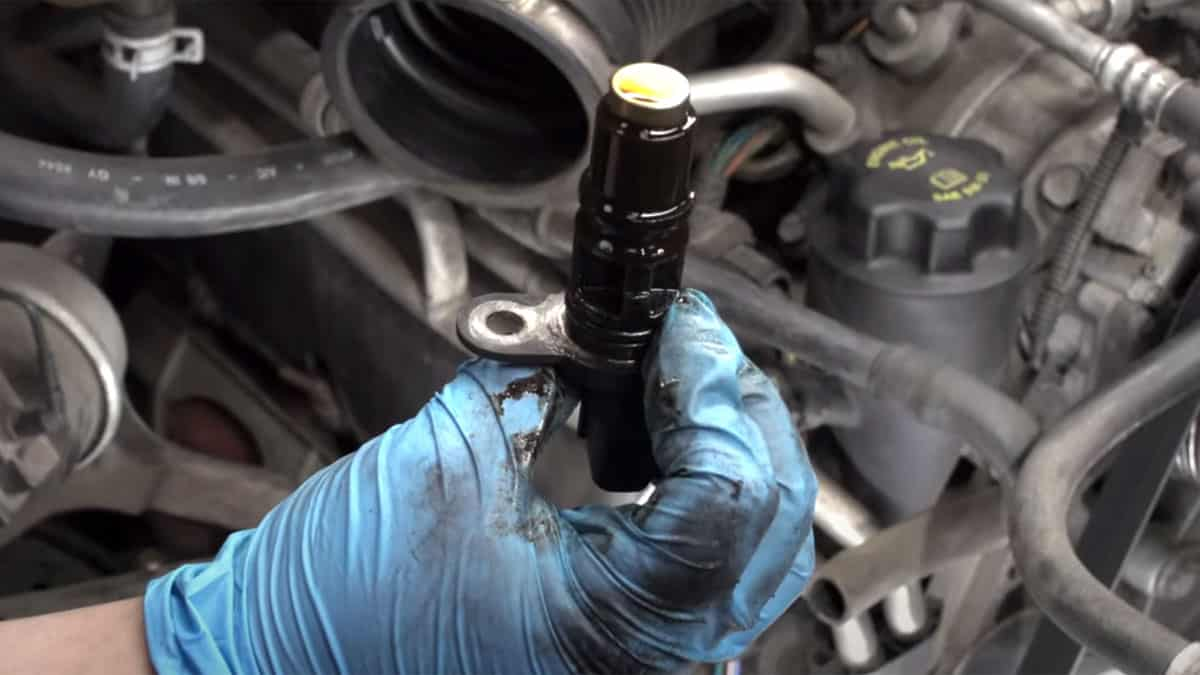

चित्र 5. खराब क्रैंकशाफ्ट स्थिति सेंसर

जब क्रैंकशाफ्ट स्थिति सेंसर विफल हो जाता है या गलत सिग्नल उत्पन्न करता है, तो इंजन नियंत्रण प्रणाली को क्रैंकशाफ्ट गति के बारे में सटीक जानकारी प्राप्त नहीं होती है।विश्वसनीय समय डेटा का यह नुकसान सामान्य इंजन संचालन को बाधित करता है और वाहन के व्यवहार में उल्लेखनीय परिवर्तन लाता है।

सबसे आम लक्षणों में से एक है इंजन शुरू करने में कठिनाई या पूरी तरह से स्टार्ट न होने की स्थिति।भरोसेमंद स्थिति संकेत के बिना, इंजन नियंत्रण इकाई उचित इग्निशन और ईंधन समय निर्धारित नहीं कर सकती है, जो सामान्य शुरुआत को रोकती है।

ऑपरेशन के दौरान इंजन का रुक जाना एक और लगातार संकेत है।जब नियंत्रण प्रणाली अपना क्रैंकशाफ्ट संदर्भ खो देती है तो इंजन निष्क्रिय या गाड़ी चलाते समय अप्रत्याशित रूप से बंद हो सकता है।कुछ मामलों में, इंजन थोड़ी देर रुकने के बाद फिर से चालू हो सकता है, केवल रुका हुआ इंजन वापस लौटने के लिए।

एक ख़राब सेंसर भी अस्थिर निष्क्रियता और खराब इंजन संचालन का कारण बन सकता है।असंगत सिग्नल दहन के समय को बाधित करते हैं, जिससे कंपन, असमान इंजन गति या हिचकिचाहट होती है, खासकर कम गति पर या हल्की ड्राइविंग स्थितियों में।

इंजन की शक्ति में कमी और ख़राब त्वरण भी हो सकता है।जब समय समायोजन सटीक नहीं रह जाता है, तो इंजन प्रतिक्रिया सुस्त हो जाती है और समग्र प्रदर्शन में गिरावट आती है, जो सुचारू इंजन संचालन के लिए स्थिर क्रैंकशाफ्ट स्थिति सिग्नल के महत्व को दर्शाता है।

क्रैंकशाफ्ट स्थिति सेंसर की विफलता के कारण

क्रैंकशाफ्ट स्थिति सेंसर मांग वाले इंजन वातावरण में काम करते हैं, जिससे समय के साथ धीरे-धीरे घिसाव अपरिहार्य हो जाता है।थर्मल तनाव एक सामान्य कारक है, क्योंकि उच्च तापमान के लगातार संपर्क और बार-बार हीटिंग और कूलिंग चक्र आंतरिक घटकों और इन्सुलेशन को कमजोर कर सकते हैं।

इंजन का कंपन भी विफलता में योगदान देता है।निरंतर यांत्रिक गति आंतरिक कनेक्शन को ढीला कर सकती है या सेंसर आवास के भीतर छोटे संरचनात्मक दोष पैदा कर सकती है, जिससे सिग्नल स्थिरता प्रभावित हो सकती है।

तेल संदूषण एक अन्य सामान्य कारण है।लीक होने वाला इंजन ऑयल सेंसर बॉडी या कनेक्टर तक पहुंच सकता है, जहां यह विद्युत चालकता में हस्तक्षेप कर सकता है या संवेदनशील आंतरिक तत्वों को नुकसान पहुंचा सकता है।

वायरिंग और कनेक्टर्स की समस्याएँ भी सेंसर के संचालन को बाधित कर सकती हैं।जर्जर तार, क्षतिग्रस्त टर्मिनल या ढीले कनेक्शन सिग्नल पथ को बाधित करते हैं, जिससे सेंसर के क्रियाशील रहने पर भी असंगत या गलत रीडिंग उत्पन्न होती है।

समय के साथ, प्राकृतिक उम्र बढ़ने से विश्वसनीयता और कम हो जाती है।जैसे-जैसे आंतरिक सामग्री ख़राब होती है, सेंसर की सुसंगत और सटीक सिग्नल उत्पन्न करने की क्षमता धीरे-धीरे कम होती जाती है, जिससे विफलता की संभावना बढ़ जाती है।

क्रैंकशाफ्ट स्थिति सेंसर त्रुटि कोड (P0335, P0336)

P0335: क्रैंकशाफ्ट स्थिति सेंसर सर्किट दोष

P0335 कोड इंगित करता है कि इंजन नियंत्रण मॉड्यूल को क्रैंकशाफ्ट स्थिति सेंसर से वैध सिग्नल प्राप्त नहीं हो रहा है।सिग्नल गायब, बाधित या अपठनीय हो सकता है, जो नियंत्रण प्रणाली को क्रैंकशाफ्ट आंदोलन की पुष्टि करने और एक विश्वसनीय समय संदर्भ स्थापित करने से रोकता है।

यह स्थिति आमतौर पर वायरिंग क्षति, कनेक्टर समस्याओं, आंतरिक सेंसर विफलता, या अन्य रुकावटों से जुड़ी होती है जो सिग्नल को नियंत्रण मॉड्यूल तक पहुंचने से रोकती है।

P0336: क्रैंकशाफ्ट स्थिति सेंसर रेंज या प्रदर्शन दोष

P0336 कोड इंगित करता है कि क्रैंकशाफ्ट स्थिति सेंसर सिग्नल मौजूद है लेकिन अपेक्षित समय या मूल्य सीमा के भीतर नहीं आता है।इस मामले में, सिग्नल का पता लगाया जाता है, लेकिन इसका पैटर्न सामान्य परिचालन स्थितियों से मेल नहीं खाता है।

इस प्रकार की खराबी पूर्ण सिग्नल हानि के बजाय प्रदर्शन या सिंक्रनाइज़ेशन समस्याओं की ओर इशारा करती है, जो प्रभावित करती है कि नियंत्रण मॉड्यूल इंजन संचालन के दौरान क्रैंकशाफ्ट स्थिति को कितनी सटीकता से ट्रैक कर सकता है।

क्रैंकशाफ्ट और कैंषफ़्ट स्थिति सेंसर के बीच संबंध

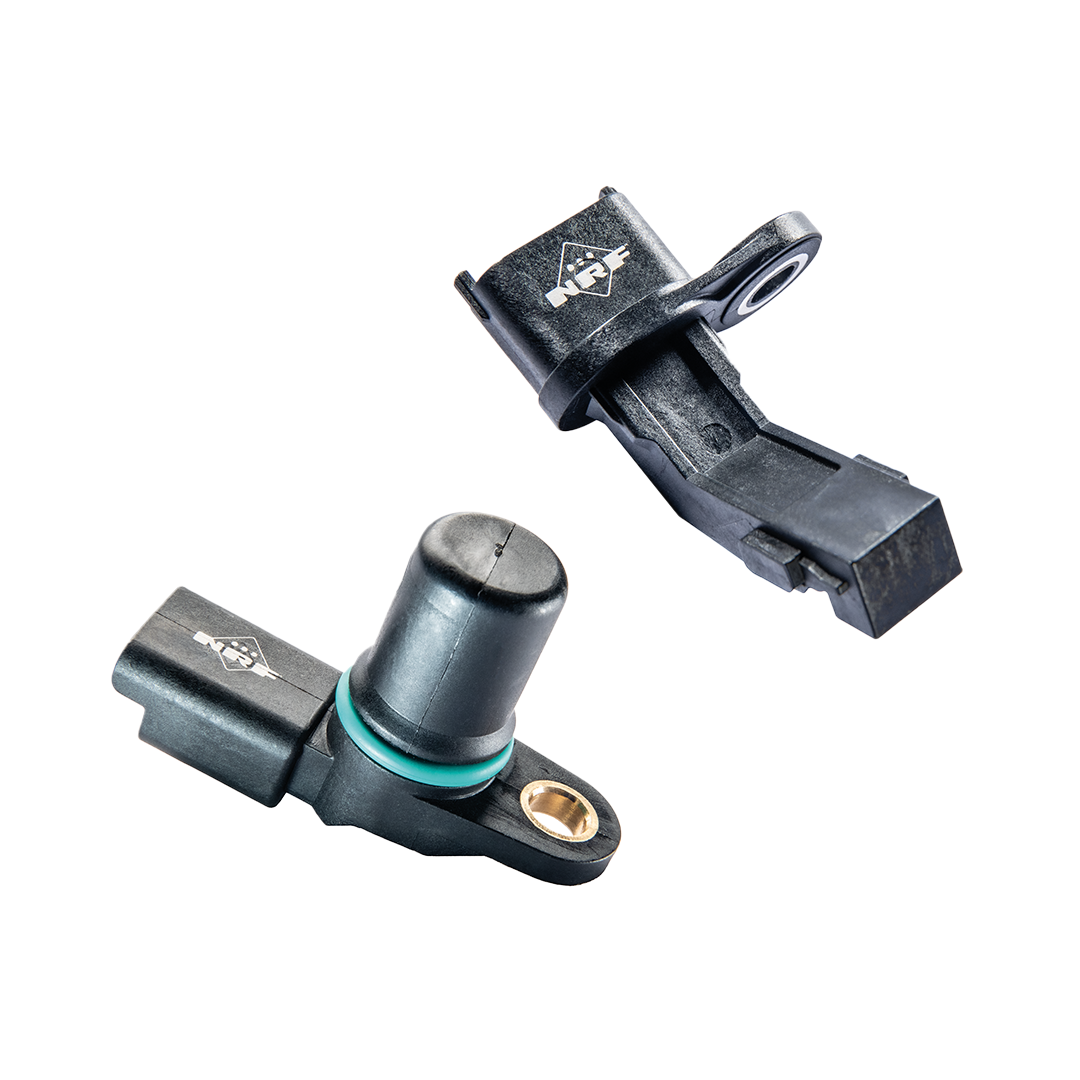

चित्र 6. क्रैंकशाफ्ट और कैंषफ़्ट स्थिति सेंसर

क्रैंकशाफ्ट स्थिति सेंसर और कैंषफ़्ट स्थिति सेंसर इंजन रोटेशन के बारे में सिंक्रनाइज़ जानकारी प्रदान करने के लिए एक साथ काम करते हैं।प्रत्येक सेंसर एक अलग घूमने वाले घटक की निगरानी करता है, और सटीक इंजन टाइमिंग स्थापित करने के लिए उनके संकेतों का एक साथ मूल्यांकन किया जाता है।

क्रैंकशाफ्ट स्थिति सेंसर समग्र क्रैंकशाफ्ट रोटेशन पर डेटा प्रदान करता है, जो इंजन की गति और बुनियादी घूर्णी स्थिति को दर्शाता है, जबकि कैंषफ़्ट स्थिति सेंसर वाल्व स्थिति को इंगित करने के लिए कैंषफ़्ट आंदोलन को ट्रैक करता है।अपने आप में, क्रैंकशाफ्ट सिग्नल यह पहचान नहीं सकता है कि कौन सा सिलेंडर एक विशिष्ट स्ट्रोक में है, इसलिए कैंषफ़्ट सिग्नल इस लापता संदर्भ की आपूर्ति करता है।

दोनों संकेतों की तुलना करके, इंजन नियंत्रण मॉड्यूल सिलेंडर की स्थिति और फायरिंग ऑर्डर निर्धारित करता है, जिससे प्रत्येक सिलेंडर के लिए इग्निशन टाइमिंग और ईंधन इंजेक्शन के सटीक समन्वय की अनुमति मिलती है।यह संयुक्त इनपुट इंजन सिंक्रोनाइज़ेशन को बनाए रखता है, जिससे यह सुनिश्चित होता है कि पूरे इंजन संचालन के दौरान यांत्रिक गति और दहन की घटनाएं सटीक रूप से संरेखित रहें।

इंजन नियंत्रण में क्रैंकशाफ्ट स्थिति सेंसर का महत्व

क्रैंकशाफ्ट स्थिति सेंसर आधुनिक इंजन नियंत्रण के लिए आवश्यक है क्योंकि यह समन्वित इंजन संचालन के लिए एक भरोसेमंद समय संदर्भ प्रदान करता है।सटीक क्रैंकशाफ्ट स्थिति और गति डेटा नियंत्रण प्रणाली को कुशल और स्थिर इंजन प्रदर्शन का समर्थन करते हुए, दहन घटनाओं को सटीक रूप से प्रबंधित करने की अनुमति देता है।

इस सेंसर पर आधारित सही समय इंजन को प्रभावी ढंग से ईंधन का उपयोग करने में मदद करता है।जब उचित समय पर इग्निशन और ईंधन वितरण होता है, तो इंजन कम बर्बाद ऊर्जा के साथ सुचारू रूप से चलता है और विभिन्न ड्राइविंग स्थितियों में लगातार संचालन बनाए रखता है।

सेंसर उत्सर्जन नियंत्रण में भी महत्वपूर्ण भूमिका निभाता है।सटीक समय अधिक पूर्ण दहन का समर्थन करता है, जो बिना जले ईंधन को कम करता है और हानिकारक निकास उत्पादन को सीमित करता है।उत्सर्जन आवश्यकताओं को पूरा करने के लिए यह स्थिरता महत्वपूर्ण है।

क्रैंकशाफ्ट स्थिति डेटा इंजन निदान और दीर्घकालिक विश्वसनीयता का समर्थन करता है।एक स्थिर संदर्भ संकेत नियंत्रण प्रणाली को इंजन के व्यवहार की सटीक निगरानी करने और अनियमित संचालन की पहचान करने की अनुमति देता है, जिससे समय के साथ भरोसेमंद प्रदर्शन बनाए रखने में मदद मिलती है।

निष्कर्ष

आपका इंजन कैसे शुरू होता है, चलता है और गाड़ी चलाते समय कैसे प्रतिक्रिया करता है, इसमें क्रैंकशाफ्ट स्थिति सेंसर एक केंद्रीय भूमिका निभाता है।यह समय की जानकारी प्रदान करता है जो ईंधन वितरण और इग्निशन को इंजन की गति के साथ ठीक से संरेखित रहने की अनुमति देता है।विभिन्न सेंसर डिज़ाइन इसे अलग-अलग तरीकों से प्राप्त करते हैं, लेकिन वे सभी स्थिर इंजन संचालन के एक ही लक्ष्य का समर्थन करते हैं।जब सेंसर विफल होने लगता है, तो इंजन अक्सर स्पष्ट चेतावनी संकेत दिखाता है जिन्हें नोटिस करना आसान होता है।इसके कार्य, प्रकार, सामान्य समस्याओं और त्रुटि कोड को समझकर, आप एक स्पष्ट तस्वीर प्राप्त कर सकते हैं कि आधुनिक इंजन रोजमर्रा के उपयोग के दौरान सटीकता और विश्वसनीयता कैसे बनाए रखते हैं।
