DS3231 RTC मॉड्यूल ने समझाया: पिन आरेख, चश्मा, और माइक्रोकंट्रोलर इंटरफेसिंग

एक ऐसे युग में जहां सटीक टाइमकीपिंग तकनीकी प्रगति के लिए अंतिम है, वास्तविक समय की घड़ी (आरटीसी) उपकरण अनगिनत अनुप्रयोगों में अपेक्षित घटकों के रूप में उभरे हैं।जीपीएस सिस्टम से जो विश्वसनीय सिंक्रनाइज़ेशन पर काज करने वाले सर्वर संचालन के लिए अद्वितीय समय सटीकता की मांग करते हैं, आरटीसी मॉड्यूल आधुनिक प्रणालियों की कार्यक्षमता को रेखांकित करते हैं।बैटरी बैकअप से लैस, ये डिवाइस बिजली के व्यवधानों के दौरान भी मूल रूप से काम करते हैं, जिससे गंभीर परिदृश्यों में निर्बाध समय ट्रैकिंग सुनिश्चित होती है।उपलब्ध RTC मॉड्यूल के असंख्य के बीच, DS3231 सटीक और विश्वसनीयता की पहचान के रूप में बाहर खड़ा है।इसके तापमान-मुआवजे वाले क्रिस्टल थरथरानवाला और उन्नत सुविधाओं के साथ, यह एक पसंदीदा बन गया है।यह लेख DS3231 की क्षमताओं में खोदता है, Arduino प्लेटफार्मों के साथ अपने एकीकरण को प्रदर्शित करता है, इसके विविध अनुप्रयोगों की खोज करता है, और तकनीकी नवाचारों को उजागर करता है जो इसे समय-संवेदनशील परियोजनाओं में एक आधारशिला बनाते हैं।

सूची

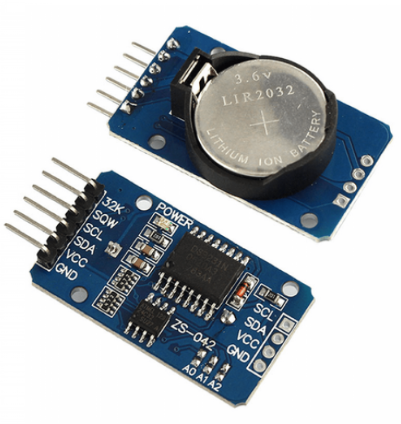

DS3231 RTC मॉड्यूल का अवलोकन

DS3231 आरटीसी मॉड्यूल अपनी असाधारण सटीकता के साथ चमकता है, जो तापमान-मुआवजा क्रिस्टल ऑसिलेटर के भीतर एम्बेडेड होता है।इसका महत्व अप्रत्याशित परिदृश्यों में स्पष्ट हो जाता है, जहां बिजली की रुकावट टाइमकीपिंग की निरंतरता को चुनौती दे सकती है, फिर भी मॉड्यूल की बैटरी बैकअप अपने संचालन को सहजता से रखती है।मॉड्यूल सेकंड, मिनट और घंटों के लिए सावधानीपूर्वक ध्यान देने के साथ समय को कैप्चर करता है।इसके अलावा, यह दिन, महीने और वर्ष सहित व्यापक कैलेंडर विवरण प्रदान करता है, 12-घंटे या 24-घंटे के प्रारूपों के अनुकूल है।ऑनबोर्ड क्रिस्टल रेज़ोनेटर समय के बहाव को काफी कम कर देता है, जिससे अद्वितीय टाइमकीपिंग स्थिरता सुनिश्चित होती है।

DS3231 इलेक्ट्रॉनिक परियोजनाओं के असंख्य में खुद को अपेक्षित पाता है जिसमें सटीक समय प्रबंधन की आवश्यकता होती है।उदाहरणों में डेटा लॉगिंग सिस्टम और शेड्यूलिंग एप्लिकेशन शामिल हैं।मॉड्यूल गारंटी देता है कि गतिविधियों को मज़बूती से और समय -समय पर प्रदर्शन किया जाता है।AT24C32 EEPROM के साथ इसका सहयोग प्रोजेक्ट बहुमुखी प्रतिभा को जोड़ते हुए, डेटा स्टोरेज विकल्पों को व्यापक बनाता है।आप इस संयोजन को महत्व दे सकते हैं, जो डेटा हैंडलिंग को सरल बनाता है और सटीकता को मजबूत करता है।यह तालमेल उन्नत मॉड्यूल सुविधाओं को शामिल करने, अंततः जटिल प्रणालियों को सरल बनाने और आरटीसी मॉड्यूल को कुशलता से प्रबंधित करने के लिए आवश्यक विशेषज्ञता को प्रदर्शित करने की गहरी समझ दिखाता है।

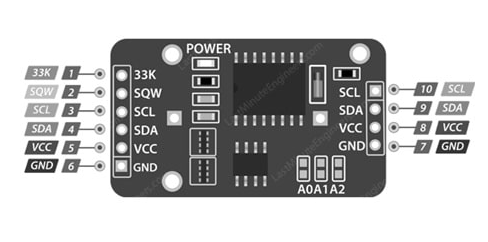

पिन विन्यास

पिन नाम	विवरण
33k	यह आउटपुट पिन है जो मुआवजा प्रदान करता है तापमान और सटीक संदर्भ घड़ी।
SQW	अलग -अलग आवृत्तियों पर एक वर्ग लहर प्रदान करता है और भी एक रुकावट संकेत के रूप में कार्य करता है।
आयोग	सीरियल क्लॉक (CLK) पिन, मुख्य रूप से I2C में उपयोग किया जाता है संचार।
एसएडीए	सीरियल डेटा पिन, I2C संचार में उपयोग किया जाता है।
वीसीसी	मॉड्यूल की बिजली की आपूर्ति पिन;इसे 3.3V या 5V से कनेक्ट करें।
Gnd	ग्राउंड पिन एक सामान्य जमीन प्रदान करने के लिए उपयोग किया जाता है।

सुविधाएँ और चश्मा

विशेषता	विवरण
वोल्टेज संचालन	कम वोल्टेज के साथ कार्य
कार्यक्षमता रीसेट करें	समय रीसेट करने के लिए पुशबटन
बैटरी बैकअप	एक बैटरी बैकअप शामिल है
I2C इंटरफ़ेस	तेजी से संचरण के लिए दो-दिशात्मक, 400 kHz
ईपॉम	डेटा पढ़ने/लिखने और सहेजने के लिए 32 बाइट्स
आरटीसी मोड	12-घंटे या 24-घंटे के प्रारूपों में संचालित होता है
बिजली स्रोत स्विचिंग	स्वचालित रूप से बिजली स्रोत से अभिन्न तक स्विच करता है बैटरी
वर्ग-लहर आउटपुट	आवश्यकता के अनुसार प्रोग्राम योग्य
टाइमकीपिंग जानकारी	सेकंड, मिनट, घंटे, दिन, सप्ताह, महीने बनाए रखता है, और साल
पैकेज प्रकार	16, 300 मील तो पैकेज
तापमान रेंज आपरेट करना	-45 डिग्री सेल्सियस से -80 डिग्री सेल्सियस
अधिकतम वोल्टेज	+0.3 वोल्ट
तापमान सटीकता	± 3 ° C
प्रचालन वोल्टेज रेंज	2.3V से 5.5V
बैटरी बैकअप करंट	500 मा
सटीकता @ -40 ° C से 80 ° C	± 3.5 पीपीएम
सटीकता @ 0 ° C से 40 ° C	± 2.0 पीपीएम

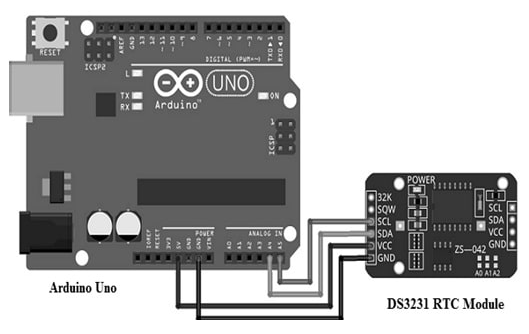

Arduino Uno के साथ DS3231 का निर्बाध एकीकरण

Arduino UNO के साथ DS3231 मॉड्यूल को एकीकृत करने का अनुभव एक संतोषजनक पहेली के समान है जहां प्रत्येक टुकड़ा एक सुसंगत चित्र बनाने के लिए संरेखित करता है।DS3231 सटीकता के साथ समय का ट्रैक रखने की अपनी क्षमता के लिए खड़ा है, जब बाहरी शक्ति को दूर किया जाता है, तब भी आसानी से टिक करना जारी रखता है, ऐसे क्षणों के दौरान पारंपरिक सिस्टम घड़ियों के विपरीत।

कनेक्शन

• पिन असाइनमेंट: एकीकरण में क्रमशः DS3231 पर SDA और SCL पिन को Arduino UNO के A4 और A5 पिन को असाइन करना शामिल है।

• पावर एंड ग्राउंड: पावर और ग्राउंड की स्थापना उतनी ही आसान है जितना कि उपकरणों के बीच वीसीसी और जीएनडी पिन को जोड़ना।

संचार

• प्रोटोकॉल: I2C संचार प्रोटोकॉल को अपनाने से, मॉड्यूल कुशल डेटा ट्रांसफर का वादा करता है, घटकों के बीच एक सहज संवाद को बढ़ावा देता है।

साथ की स्क्रिप्ट न केवल आपको Arduino के साथ DS3231 की स्थापना के माध्यम से मार्गदर्शन करती है, बल्कि मॉड्यूल को भी जीवन में लाती है क्योंकि यह निपुणता के साथ समय लेती है।समर्पित पुस्तकालय कार्यों में दोहन, यह I2C संचार की सुविधा देता है और वाक्पटुता से बाइनरी-कोडित दशमलव (बीसीडी) और मानक दशमलव प्रारूपों के बीच रूपांतरण को पाटता है।एक बार अपलोड होने के बाद, यह स्क्रिप्ट Arduino को एक सतर्क टाइमकीपर में बदल देती है, जो सीरियल मॉनिटर के माध्यम से वास्तविकता में घड़ी डेटा का प्रदर्शन करती है।जो वास्तव में DS3231 को अलग करता है, वह टाइमकीपिंग में इसकी स्थिर सटीकता है, इस सटीकता को बनाए रखने पर भी अपने पावर स्रोत से अनुक्रमित किया जाता है।यह सुसंगत विश्वसनीयता विविध परिदृश्यों में अपने आवेदन में विश्वास को इंजेक्ट करती है, जिससे यह न केवल एक टाइमकीपर, बल्कि क्षणों के पारित होने के लिए एक मूक गवाह बन जाता है।

DS3231 RTC मॉड्यूल का उपयोग

DS3231 RTC मॉड्यूल सटीक समय प्रबंधन की मांग करने वाली स्थितियों में कई भूमिकाएं निभाता है।इसका उपयोग लैपटॉप, कंप्यूटर और स्मार्टफोन जैसे व्यक्तिगत गैजेट्स से फैला हुआ है, जहां यह अन्य कंप्यूटिंग कार्यों के साथ टाइमकीपिंग को संरेखित करता है।मोबाइल इलेक्ट्रॉनिक्स जैसे शक्ति के संरक्षण पर ध्यान केंद्रित करने वाले उपकरणों के लिए, ऊर्जा की खपत में इसकी दक्षता इसे ज्यादातर उपयुक्त बनाती है।विशेष रूप से, तेजी से संचार उपकरण के साथ इंटरफेसिंग में इसकी निपुणता जीपीएस सिस्टम सहित पोर्टेबल प्रौद्योगिकियों में इसके आवेदन को बोल्ट करती है।

विभिन्न प्रौद्योगिकियों में टाइमकीपिंग

तकनीकी दुनिया गेमिंग कंसोल और रोबोटिक्स के फैले हुए DS3231 के बहुमुखी अनुप्रयोग का गवाह है।ये क्षेत्र प्रदर्शन मानकों को बढ़ाने और इंटरैक्टिव अनुभव को बढ़ाने के लिए सावधानीपूर्वक समय की सटीकता पर भरोसा करते हैं।यूटिलिटी मीटर ने ऊर्जा प्रबंधन के प्रयासों में आपकी सहायता करते हुए, सावधानीपूर्वक खपत डेटा को सावधानीपूर्वक दस्तावेज़ करने के लिए मॉड्यूल का उपयोग किया।

माइक्रोकंट्रोलर प्रोजेक्ट्स

माइक्रोकंट्रोलर वेंचर्स में एक प्रमुख तत्व के रूप में, विशेष रूप से Arduino और रास्पबेरी पाई प्लेटफार्मों के साथ, DS3231 यह सुनिश्चित करता है कि समय-संवेदनशील संचालन फ़ंक्शन बिना रुकावट के।आप इसकी विश्वसनीयता के लिए उच्च संबंध में मॉड्यूल को पकड़ सकते हैं, यह सीखने के वातावरण और जटिल पेशेवर परियोजनाओं दोनों में एक बुनियादी घटक पर विचार कर सकते हैं।

समय के प्रति संवेदनशील प्रणाली

सिस्टम जो खतरनाक समय पर काम करते हैं - जैसे कि सर्वर और डेटा लॉगर्स - DS3231 की सटीकता से अपार लाभ।अंतर्राष्ट्रीय समय मेट्रिक्स के साथ लगातार संरेखण इन अनुप्रयोगों के लिए उपयोगी है।मॉड्यूल दुनिया भर के समय मानकों को बनाए रखने के लिए एक बजट-अनुकूल विकल्प प्रस्तुत करता है, जो लागत-सचेत तरीके से इष्टतम समय सटीकता की तलाश करने वालों से अपील करता है।इसकी परिनियोजन इन प्रणालियों की कार्यात्मक क्षमता को बढ़ाता है, जिससे बेहतर डेटा प्रोसेसिंग और विश्लेषण को सक्षम किया जाता है, जो सिस्टम विकसित होने के साथ तेजी से गतिशील हो जाता है।
