इलेक्ट्रिकल आइसोलेटर: कार्य सिद्धांत, प्रकार और अनुप्रयोग

इलेक्ट्रिकल आइसोलेटर्स आपको विद्युत प्रणाली के कुछ हिस्सों को बिजली से सुरक्षित रूप से डिस्कनेक्ट करने में मदद करते हैं।इस लेख में, आप सीखेंगे कि इलेक्ट्रिकल आइसोलेटर क्या है, यह सुरक्षा के लिए क्यों महत्वपूर्ण है, और यह नो-लोड परिस्थितियों में कैसे काम करता है।आप इसके मुख्य घटकों, सामान्य प्रकारों और यह सर्किट ब्रेकर से कैसे भिन्न है, यह भी समझेंगे।अंत में, आप देखेंगे कि विद्युत प्रणालियों में आइसोलेटर्स का उपयोग कहाँ किया जाता है।

कैटलॉग

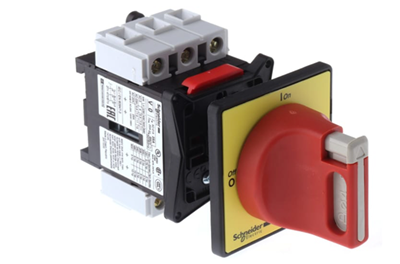

चित्र 1. इलेक्ट्रिकल आइसोलेटर

इलेक्ट्रिकल आइसोलेटर क्या है?

इलेक्ट्रिकल आइसोलेटर एक यांत्रिक स्विचिंग उपकरण है जिसका उपयोग बिजली आपूर्ति से विद्युत सर्किट के एक हिस्से को पूरी तरह से डिस्कनेक्ट करने के लिए किया जाता है।इसका मुख्य उद्देश्य ऊर्जावान और डी-एनर्जेटिक वर्गों के बीच स्पष्ट और दृश्यमान अलगाव प्रदान करके सुरक्षित कामकाजी परिस्थितियों को सुनिश्चित करना है।स्वचालित उपकरणों के विपरीत, एक आइसोलेटर मैन्युअल रूप से संचालित होता है और इसे केवल अलगाव के लिए डिज़ाइन किया गया है, करंट को बाधित करने के लिए नहीं।यह सर्किट में एक भौतिक ब्रेक बनाता है ताकि आप सुरक्षित रूप से रखरखाव या निरीक्षण कर सकें।सुरक्षा में सुधार और जीवित घटकों के साथ आकस्मिक संपर्क को रोकने के लिए विद्युत प्रणालियों में विद्युत आइसोलेटर्स का व्यापक रूप से उपयोग किया जाता है।

इलेक्ट्रिकल आइसोलेटर्स क्यों महत्वपूर्ण हैं?

इलेक्ट्रिकल आइसोलेटर विद्युत प्रणालियों में सुरक्षा बनाए रखने के लिए अच्छे हैं, खासकर रखरखाव और मरम्मत कार्य के दौरान।वे सुनिश्चित करते हैं कि सर्किट का एक भाग पूरी तरह से डिस्कनेक्ट हो गया है, जिससे बिजली के झटके या उपकरण क्षति का जोखिम कम हो जाता है।एक दृश्यमान खुला अंतराल प्रदान करके, आइसोलेटर्स यह पुष्टि करने में मदद करते हैं कि पृथक भाग में कोई धारा प्रवाहित नहीं हो रही है।इससे उच्च-वोल्टेज उपकरणों पर आत्मविश्वास के साथ काम करना सुरक्षित हो जाता है।विद्युत आइसोलेटर्स आकस्मिक ऊर्जाकरण को रोकने में भी मदद करते हैं, जिससे औद्योगिक और बिजली वितरण वातावरण में गंभीर खतरे हो सकते हैं।

इलेक्ट्रिकल आइसोलेटर कार्य सिद्धांत

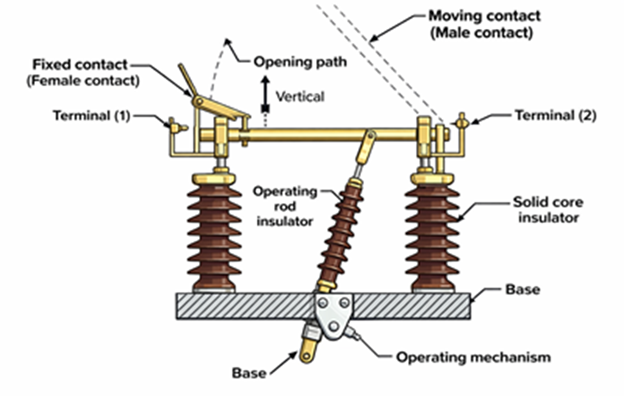

चित्र 2. इलेक्ट्रिकल आइसोलेटर कार्य आरेख

एक विद्युत आइसोलेटर केवल तभी संचालित होता है जब सर्किट में कोई लोड करंट प्रवाहित नहीं होता है, जिससे सुरक्षित स्विचिंग स्थिति सुनिश्चित होती है।जब आइसोलेटर खोला जाता है, तो इसका गतिशील संपर्क एक स्पष्ट वायु अंतराल बनाने के लिए निश्चित संपर्क से अलग हो जाता है।यह वायु अंतराल एक दृश्य अवरोध के रूप में कार्य करता है जो विद्युत वियोग की पुष्टि करता है।उद्घाटन क्रिया आमतौर पर एक यांत्रिक संचालन तंत्र के माध्यम से की जाती है, जिससे सुचारू और नियंत्रित गति होती है।चूँकि ऑपरेशन के दौरान कोई करंट नहीं होता है, संपर्कों के बीच कोई चाप उत्पन्न नहीं होता है।पूर्ण अलगाव बनाए रखने के लिए आइसोलेटर खुली स्थिति में रहता है जब तक कि इसे फिर से मैन्युअल रूप से बंद न कर दिया जाए।यह सरल संचालन सिद्धांत विद्युत सर्किटों का विश्वसनीय और सुरक्षित पृथक्करण सुनिश्चित करता है।

इलेक्ट्रिकल आइसोलेटर के घटक

• निश्चित संपर्क

स्थिर संपर्क एक स्थिर प्रवाहकीय भाग है जो आने वाली या बाहर जाने वाली लाइन से जुड़ा होता है।आइसोलेटर बंद होने पर यह विद्युत कनेक्शन के लिए एक स्थिर बिंदु प्रदान करता है।यह घटक उच्च वोल्टेज को संभालने और न्यूनतम प्रतिरोध के साथ विश्वसनीय संपर्क बनाए रखने के लिए डिज़ाइन किया गया है।

• संपर्क चला रहा है

गतिशील संपर्क वह भाग है जो सर्किट को भौतिक रूप से खोलता या बंद करता है।यह विद्युत कनेक्शन बनाने या हटाने के लिए निश्चित संपर्क से दूर या उसकी ओर बढ़ता है।इसका डिज़ाइन स्विचिंग के दौरान सुचारू संचालन और उचित संरेखण सुनिश्चित करता है।

• इन्सुलेटर

इन्सुलेटर प्रवाहकीय भागों का समर्थन करते हैं और जमीन या संरचना में अवांछित विद्युत प्रवाह को रोकते हैं।वे आम तौर पर उच्च विद्युत शक्ति के लिए चीनी मिट्टी या मिश्रित सामग्री से बने होते हैं।ये घटक जीवित भागों के बीच उचित दूरी बनाए रखने के लिए यांत्रिक सहायता भी प्रदान करते हैं।

• परिचालन तंत्र

ऑपरेटिंग तंत्र आइसोलेटर के खुलने और बंद होने को नियंत्रित करता है।यह अनुप्रयोग के आधार पर मैनुअल या मोटर चालित हो सकता है।यह तंत्र सुनिश्चित करता है कि ऑपरेशन के दौरान संपर्क सुरक्षित और सटीक रूप से आगे बढ़ें।

• आधार फ़्रेम

बेस फ्रेम सभी घटकों को एक साथ रखता है और संरचनात्मक स्थिरता प्रदान करता है।यह आमतौर पर आइसोलेटर के यांत्रिक भार का समर्थन करने के लिए धातु से बना होता है।फ़्रेम संपर्कों और इंसुलेटर का उचित संरेखण भी सुनिश्चित करता है।

इलेक्ट्रिकल आइसोलेटर्स के प्रकार

सिंगल ब्रेक आइसोलेटर

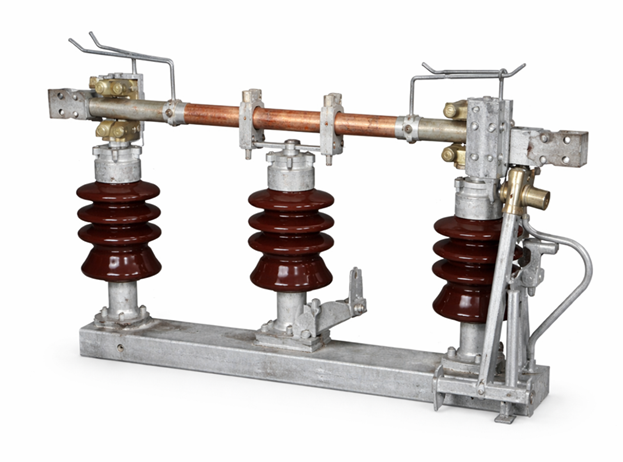

चित्र 3. सिंगल ब्रेक आइसोलेटर

सिंगल ब्रेक आइसोलेटर एक प्रकार का इलेक्ट्रिकल आइसोलेटर है जो सर्किट को डिस्कनेक्ट करने के लिए एक संपर्क पृथक्करण बिंदु का उपयोग करता है।इसमें एक गतिशील संपर्क होता है जो एकल वायु अंतराल बनाने के लिए एक निश्चित संपर्क से अलग हो जाता है।यह सरल संरचना मानक विद्युत प्रणालियों में संचालन और रखरखाव को आसान बनाती है।संपर्क गति आमतौर पर क्षैतिज या घूर्णी होती है, जिससे खुली स्थिति की स्पष्ट दृश्यता होती है।इसके सीधे डिज़ाइन के कारण, इसका उपयोग आमतौर पर मध्यम-वोल्टेज सबस्टेशन और वितरण प्रणालियों में किया जाता है।चित्र में दिखाया गया उपकरण इसकी सरल संपर्क व्यवस्था और कॉम्पैक्ट लेआउट को दर्शाता है।सिंगल ब्रेक आइसोलेटर उन अनुप्रयोगों के लिए आदर्श हैं जहां स्थान और लागत दक्षता महत्वपूर्ण है।

डबल ब्रेक आइसोलेटर

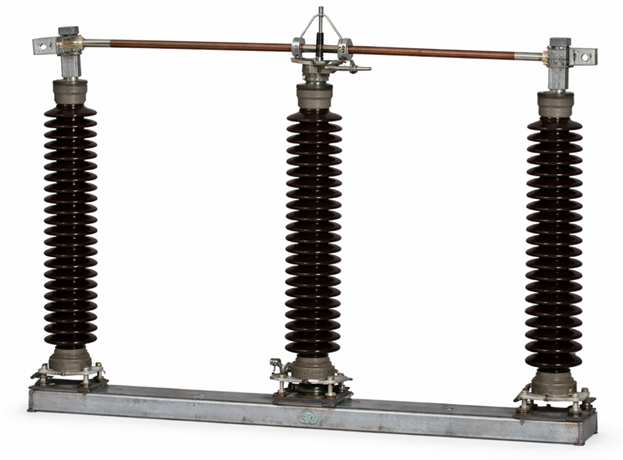

चित्र 4. डबल ब्रेक आइसोलेटर

डबल ब्रेक आइसोलेटर एक विद्युत आइसोलेटर है जो ऑपरेशन के दौरान दो अलग-अलग संपर्क अंतराल बनाता है।इसमें एक केंद्रीय गतिमान संपर्क होता है जो दोनों तरफ के दो निश्चित संपर्कों से अलग होता है, जिससे दोहरे अलगाव बिंदु बनते हैं।यह डिज़ाइन जीवित भागों के बीच की दूरी बढ़ाकर विद्युत अलगाव में सुधार करता है।संपर्कों की गति संतुलित होती है, जो यांत्रिक स्थिरता और प्रदर्शन को बढ़ाती है।इसका उपयोग आमतौर पर उच्च-वोल्टेज सबस्टेशनों में किया जाता है जहां मजबूत इन्सुलेशन की आवश्यकता होती है।यह आंकड़ा सममित संरचना को दर्शाता है जो कुशल वियोग का समर्थन करता है।डबल ब्रेक आइसोलेटर उन प्रणालियों के लिए उपयुक्त हैं जो उच्च सुरक्षा मार्जिन और विश्वसनीय अलगाव की मांग करते हैं।

पेंटोग्राफ आइसोलेटर

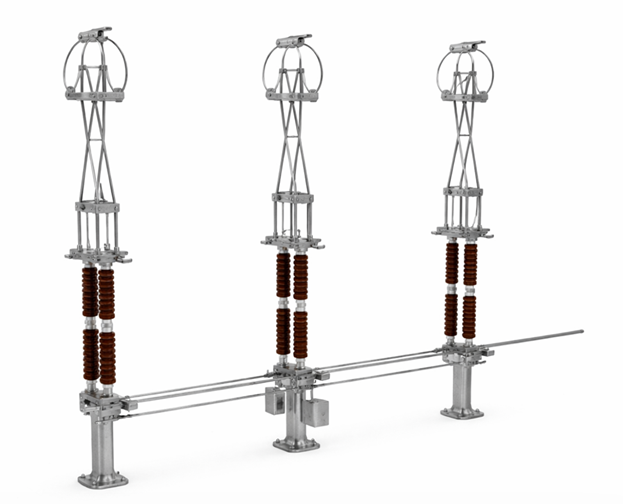

चित्र 5. पेंटोग्राफ आइसोलेटर

पेंटोग्राफ़ आइसोलेटर एक प्रकार का आइसोलेटर है जो सर्किट को कनेक्ट या डिस्कनेक्ट करने के लिए एक ऊर्ध्वाधर लिफ्टिंग तंत्र का उपयोग करता है।इसमें एक गतिशील भुजा है जो ओवरहेड कंडक्टर के साथ संपर्क बनाने के लिए ऊपर की ओर उठती है।यह ऊर्ध्वाधर गति कॉम्पैक्ट सबस्टेशनों में स्थान के कुशल उपयोग की अनुमति देती है।संरचना में व्यक्त हथियार शामिल हैं जो ऑपरेशन के दौरान फैलते और सिकुड़ते हैं।इसका व्यापक रूप से उच्च-वोल्टेज अनुप्रयोगों में उपयोग किया जाता है जहां क्षैतिज स्थान सीमित है।यह आंकड़ा विशिष्ट उठाने वाली संरचना को दर्शाता है जो ऊर्ध्वाधर स्विचिंग क्रिया को सक्षम बनाता है।पैंटोग्राफ़ आइसोलेटर्स कॉम्पैक्ट और लचीले लेआउट की आवश्यकता वाले आधुनिक सबस्टेशनों के लिए आदर्श हैं।

क्षैतिज ब्रेक आइसोलेटर

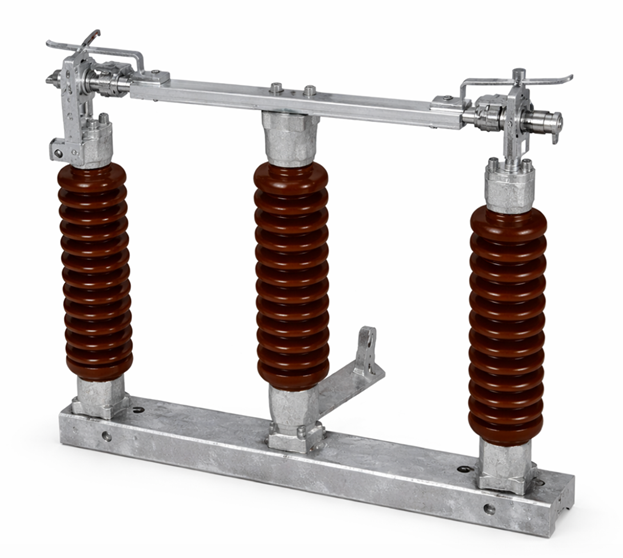

चित्र 6. क्षैतिज ब्रेक आइसोलेटर

क्षैतिज ब्रेक आइसोलेटर एक विद्युत आइसोलेटर है जिसमें गतिशील संपर्क सर्किट को डिस्कनेक्ट करने के लिए बग़ल में खुलता है।संपर्क उनके बीच एक दृश्य अंतर बनाने के लिए क्षैतिज रूप से घूमते या झूलते हैं।इसकी सरल संरचना और रखरखाव में आसानी के कारण यह प्रकार आमतौर पर बाहरी सबस्टेशनों में स्थापित किया जाता है।यह खुली स्थिति की स्पष्ट दृश्यता प्रदान करता है, जिससे परिचालन सुरक्षा में सुधार होता है।डिज़ाइन पर्याप्त दूरी के साथ सहायक संरचनाओं पर आसान स्थापना की अनुमति देता है।यह आंकड़ा इस आइसोलेटर प्रकार के विशिष्ट साइड-ओपनिंग मूवमेंट को दर्शाता है।क्षैतिज ब्रेक आइसोलेटर्स का व्यापक रूप से ट्रांसमिशन और वितरण प्रणालियों में उपयोग किया जाता है।

वर्टिकल ब्रेक आइसोलेटर

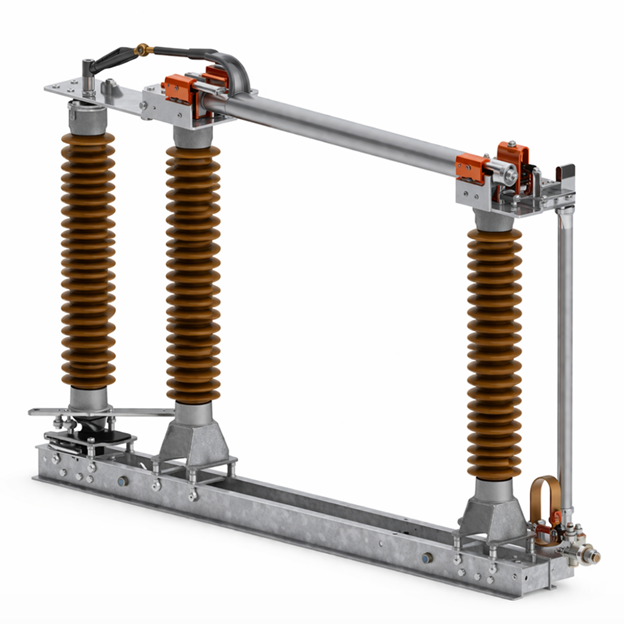

चित्र 7. वर्टिकल ब्रेक आइसोलेटर

वर्टिकल ब्रेक आइसोलेटर एक विद्युत आइसोलेटर है जहां गतिशील संपर्क अलगाव बनाने के लिए ऊपर या नीचे की ओर खुलता है।ऊर्ध्वाधर गति स्थापना के लिए आवश्यक क्षैतिज स्थान को कम करने में मदद करती है।यह डिज़ाइन उन सबस्टेशनों में उपयोगी है जहां जगह की कमी चिंता का विषय है।संपर्क एक ऊर्ध्वाधर विमान में चलते हैं, जिससे स्पष्ट और दृश्यमान अलगाव सुनिश्चित होता है।इसका उपयोग आमतौर पर उच्च-वोल्टेज प्रणालियों में किया जाता है जहां कुशल स्थान उपयोग की आवश्यकता होती है।यह चित्र ऊपर की ओर खुलने वाले तंत्र पर प्रकाश डालता है जो इस आइसोलेटर प्रकार को परिभाषित करता है।सीमित जमीनी क्षेत्र वाले कॉम्पैक्ट लेआउट में वर्टिकल ब्रेक आइसोलेटर्स को प्राथमिकता दी जाती है।

इलेक्ट्रिकल आइसोलेटर बनाम सर्किट ब्रेकर

विशेषता	विद्युत आइसोलेटर	सर्किट ब्रेकर
मुख्य कार्य	प्रदान करता है सुरक्षा के लिए सर्किट का भौतिक वियोग	दोषों का पता लगाता है और सिस्टम की सुरक्षा के लिए करंट को बाधित करता है
ऑपरेशन प्रकार	मैनुअल या मोटर चालित (गैर-स्वचालित)	स्वचालित वैकल्पिक मैनुअल नियंत्रण के साथ ट्रिपिंग
लोड हैंडलिंग	पर ही संचालित होता है 0 ए (नो-लोड स्थिति)	के अंतर्गत कार्य करता है पूर्ण भार और दोष वर्तमान स्थितियाँ
रेटेड विघ्न डालने की क्षमता	0 kA (नहीं कर सकता) रुकावट धारा)	आमतौर पर 6 kA प्रकार के आधार पर 63 kA या इससे अधिक
आर्क हैंडलिंग	कोई चाप नहीं दमन तंत्र	आर्क का उपयोग करता है शमन विधियाँ (वायु, तेल, SF₆, या निर्वात)
सुरक्षा भूमिका	दृश्यमान सुनिश्चित करता है रखरखाव के लिए अलगाव	प्रदान करता है ओवरलोड और शॉर्ट सर्किट से सुरक्षा
स्विचिंग गति	धीमा (सेकंड, ऑपरेटर-निर्भर)	तेज (मिलीसेकंड, आमतौर पर 10-100 एमएस)
सुरक्षा क्षमता	कोई सुरक्षात्मक नहीं समारोह	अंतर्निर्मित सुरक्षा (ओवरकरंट, शॉर्ट सर्किट, कभी-कभी पृथ्वी दोष)
विशिष्ट उपयोग	रख-रखाव अलगाव और सुरक्षा प्रक्रियाएं	दोष सुरक्षा और परिचालन स्विचिंग
ऑपरेशन से संपर्क करें	तभी खुलता है जब करंट पहले से ही शून्य है	थोड़ी देर में खुलता है करंट प्रवाहित हो रहा है (फॉल्ट करंट सहित)
स्वचालन स्तर	कम (मैनुअल या बुनियादी मोटर नियंत्रण)	ऊँचा (रिले-नियंत्रित, पूरी तरह से स्वचालित सिस्टम)
स्थापना क्षेत्र	में स्थापित किया गया सबस्टेशन और स्विचयार्ड (उच्च-वोल्टेज पक्ष)	में प्रयुक्त होता है सबस्टेशन, वितरण पैनल और अंतिम-उपयोगकर्ता सिस्टम
डिज़ाइन जटिलता	सरल यांत्रिक संरचना	जटिल प्रणाली सेंसिंग, ट्रिपिंग और आर्क नियंत्रण घटकों के साथ
रख-रखाव आवश्यकता	न्यूनतम (निरीक्षण और सफाई)	नियमित रखरखाव आवश्यक (संपर्क, तंत्र, आर्क चैम्बर)
अलगाव दृश्यता	दृश्यमान प्रदान करता है वायु अंतराल (स्पष्ट वियोग)	कोई दिखाई नहीं देता अलगाव;सुरक्षा के लिए अलग आइसोलेटर की आवश्यकता है

इलेक्ट्रिकल आइसोलेटर्स के फायदे और नुकसान

इलेक्ट्रिकल आइसोलेटर्स के लाभ

• सुरक्षा पुष्टि के लिए स्पष्ट दृश्यमान वायु अंतराल प्रदान करता है

• कम चलने वाले हिस्सों के कारण अत्यधिक विश्वसनीय

• दीर्घकालिक उपयोग में कम रखरखाव की आवश्यकताएं

• जटिल स्विचिंग उपकरणों की तुलना में लागत प्रभावी

• रखरखाव प्रक्रियाओं के दौरान सुरक्षा बढ़ाता है

इलेक्ट्रिकल आइसोलेटर्स के नुकसान

• लोड की स्थिति में काम नहीं कर सकता

• कोई चाप शमन तंत्र उपलब्ध नहीं है

• सर्किट ब्रेकर जैसे अतिरिक्त उपकरणों की आवश्यकता है

• मैन्युअल संचालन से स्विचिंग समय बढ़ सकता है

• सुरक्षात्मक उपकरणों की तुलना में सीमित कार्यक्षमता

• गलती रुकावट के लिए उपयुक्त नहीं है

इलेक्ट्रिकल आइसोलेटर्स के अनुप्रयोग

1. विद्युत उपकेन्द्र

विद्युत आइसोलेटर आमतौर पर ट्रांसमिशन लाइनों और उपकरणों के अनुभागों को अलग करने के लिए सबस्टेशनों में स्थापित किए जाते हैं।वे बिजली आपूर्ति से उच्च-वोल्टेज सर्किट को डिस्कनेक्ट करके सुरक्षित रखरखाव की अनुमति देते हैं।इससे दुर्घटनाओं को रोकने में मदद मिलती है और विश्वसनीय सिस्टम संचालन सुनिश्चित होता है।

2. पारेषण एवं वितरण प्रणाली

विद्युत पारेषण नेटवर्क में, दोषपूर्ण या निष्क्रिय अनुभागों को अलग करने के लिए आइसोलेटर्स का उपयोग किया जाता है।वे मरम्मत के दौरान विशिष्ट लाइनों को अलग करके सिस्टम स्थिरता बनाए रखने में मदद करते हैं।इससे बिजली वितरण की समग्र दक्षता और सुरक्षा में सुधार होता है।

3. औद्योगिक विद्युत प्रणालियाँ

औद्योगिक संयंत्र सर्विसिंग के दौरान मशीनरी और विद्युत पैनलों को डिस्कनेक्ट करने के लिए आइसोलेटर्स का उपयोग करते हैं।यह विद्युत उपकरण संभालते समय कर्मचारी की सुरक्षा सुनिश्चित करता है।यह अप्रत्याशित मशीन स्टार्टअप को रोकने में भी मदद करता है।

4. स्विचिंग स्टेशन

विभिन्न नेटवर्क अनुभागों के बीच बिजली प्रवाह को नियंत्रित और प्रबंधित करने के लिए स्विचिंग स्टेशनों में आइसोलेटर्स का उपयोग किया जाता है।वे पूरे सिस्टम को बाधित किए बिना सर्किट को अलग करने का एक सुरक्षित तरीका प्रदान करते हैं।यह लचीले सिस्टम ऑपरेशन का समर्थन करता है।

5. नवीकरणीय ऊर्जा प्रणालियाँ

सौर और पवन ऊर्जा प्रणालियों में, ग्रिड से पैनलों या टर्बाइनों को डिस्कनेक्ट करने के लिए आइसोलेटर्स का उपयोग किया जाता है।इससे नवीकरणीय ऊर्जा उपकरणों के सुरक्षित रखरखाव और निरीक्षण की अनुमति मिलती है।यह तकनीशियनों को बिजली के खतरों से भी बचाता है।

6. रेलवे विद्युतीकरण प्रणाली

रखरखाव कार्य के लिए ओवरहेड लाइनों को अलग करने के लिए रेलवे सिस्टम में इलेक्ट्रिकल आइसोलेटर्स का उपयोग किया जाता है।वे सुनिश्चित करते हैं कि मरम्मत से पहले ट्रैक के कुछ हिस्सों को डी-एनर्जेटिक कर दिया जाए।इससे विद्युतीकृत रेल नेटवर्क पर काम करने वाले रखरखाव कर्मचारियों की सुरक्षा में सुधार होता है।

निष्कर्ष

विद्युत आइसोलेटर्स लाइव सर्किट से डी-एनर्जेटिक अनुभागों को अलग करने का एक स्पष्ट और विश्वसनीय तरीका प्रदान करके विद्युत सुरक्षा में भूमिका निभाते हैं।उनका मूल्य उनके सरल डिज़ाइन, दृश्य अलगाव और सबस्टेशन, ट्रांसमिशन सिस्टम, औद्योगिक सेटअप और अन्य बिजली अनुप्रयोगों में व्यापक उपयोग से आता है।विभिन्न आइसोलेटर प्रकार विशिष्ट स्थापना और स्थान आवश्यकताओं के अनुरूप डिज़ाइन किए गए हैं, जबकि उनकी सीमाएं उन्हें केवल नो-लोड स्विचिंग के लिए उपयुक्त बनाती हैं।उनके कार्य, भागों, लाभों और उपयोगों को समझने से सुरक्षित और प्रभावी सिस्टम संचालन के लिए सही आइसोलेटर का चयन करने में मदद मिलती है।
