इलेक्ट्रॉनिक रूप से कम्यूटेटेड मोटर (ईसीएम): कार्य, प्रकार और अनुप्रयोग

एक इलेक्ट्रॉनिक रूप से कम्यूटेटेड मोटर (ईसीएम) आपको निश्चित विद्युत आवृत्ति के बजाय इलेक्ट्रॉनिक नियंत्रण का उपयोग करके मोटर की गति और शक्ति पर सटीक नियंत्रण प्रदान करती है।इस लेख में, आप सीखेंगे कि ईसीएम क्या है, यह कैसे काम करता है और इसके आंतरिक भाग कैसे सुचारू और कुशल संचालन का समर्थन करते हैं।आप यह भी देखेंगे कि विभिन्न गति और भार में ईसीएम प्रदर्शन की तुलना कैसे की जाती है।लेख मुख्य ईसीएम प्रकारों और आप आमतौर पर सिस्टम में उनका उपयोग कहां करते हैं, इसकी व्याख्या करता है।

कैटलॉग

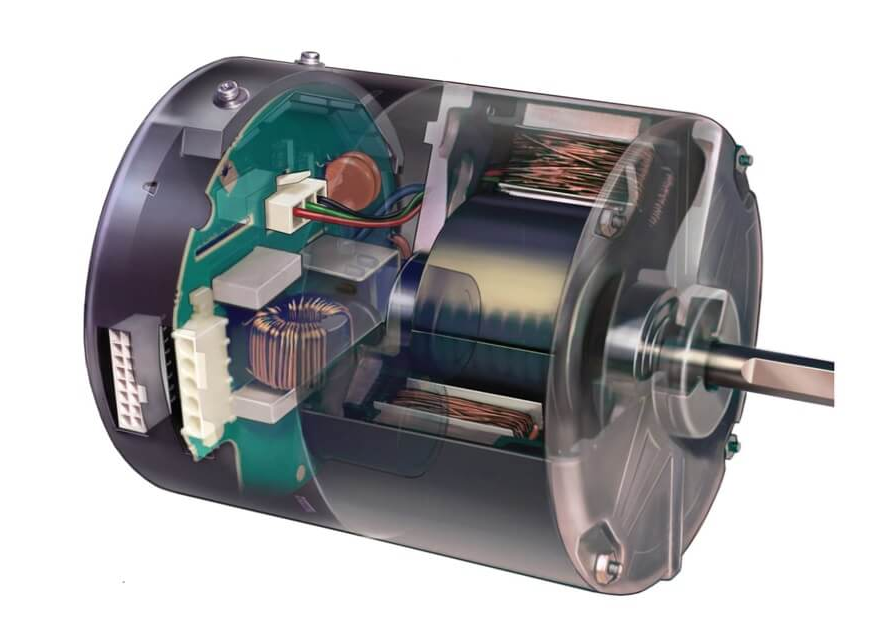

चित्र 1. इलेक्ट्रॉनिक रूप से कम्यूटेटेड मोटर अवलोकन

ईसीएम क्या है?

इलेक्ट्रॉनिक रूप से कम्यूटेटेड मोटर (ईसीएम) एक मोटर है जो निश्चित विद्युत आवृत्ति पर निर्भर होने के बजाय गति और शक्ति को विनियमित करने के लिए इलेक्ट्रॉनिक नियंत्रण का उपयोग करती है।इसका मुख्य उद्देश्य अनावश्यक ऊर्जा उपयोग को कम करते हुए सटीक मोटर संचालन प्रदान करना है।ईसीएम का व्यापक रूप से उन प्रणालियों में उपयोग किया जाता है जिन्हें स्थिर और समायोज्य मोटर आउटपुट की आवश्यकता होती है।वे सिस्टम की मांग के आधार पर सुचारू गति परिवर्तन की अनुमति देते हैं।यह ईसीएम तकनीक को आधुनिक मोटर चालित उपकरणों के लिए उपयुक्त बनाता है।

ईसीएम का कार्य सिद्धांत

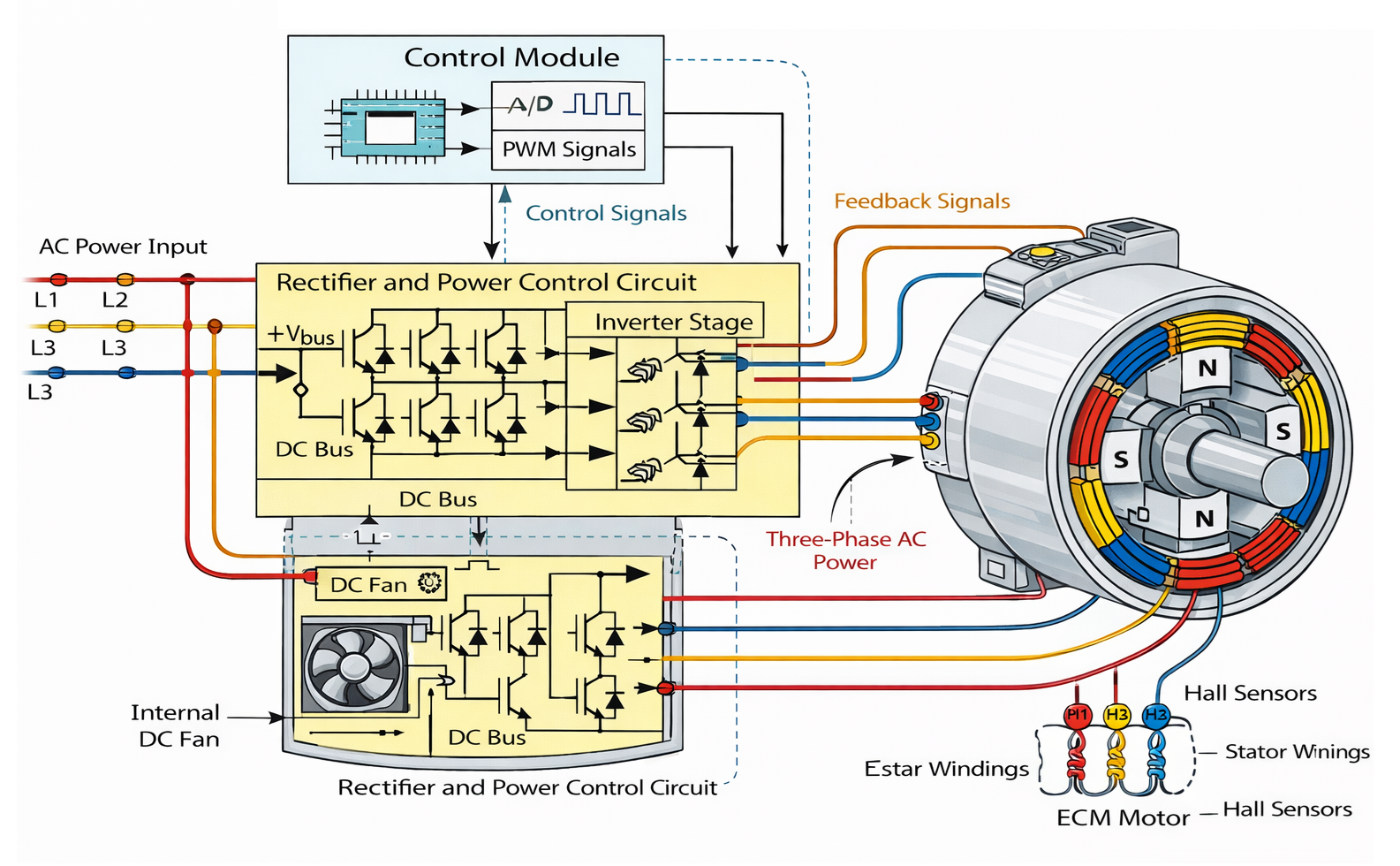

चित्र 2. ईसीएम का कार्य सिद्धांत

एक ईसीएम मोटर वाइंडिंग में भेजने से पहले आने वाली विद्युत शक्ति को नियंत्रित रूप में परिवर्तित करके संचालित होता है।इनपुट पावर को पहले वातानुकूलित किया जाता है और फिर इलेक्ट्रॉनिक नियंत्रण संकेतों द्वारा प्रबंधित किया जाता है।ये सिग्नल निर्धारित करते हैं कि मोटर को कितनी बिजली प्राप्त होती है और कब वितरित की जाती है।यह प्रक्रिया मोटर को लोड और गति आवश्यकताओं पर सटीक प्रतिक्रिया देने की अनुमति देती है।

इलेक्ट्रॉनिक कम्यूटेशन प्रक्रिया यांत्रिक स्विचिंग को नियंत्रित विद्युत समय से बदल देती है।नियंत्रण तर्क परिचालन स्थितियों के आधार पर मोटर आउटपुट को लगातार समायोजित करता है।यह स्थिर रोटेशन और सटीक गति विनियमन सुनिश्चित करता है।इनपुट से मोटर आउटपुट तक विद्युत प्रवाह को सुचारू रूप से प्रबंधित किया जाता है।परिणामस्वरूप, ईसीएम सुसंगत और नियंत्रित मोटर प्रदर्शन प्रदान करते हैं।

ईसीएम का निर्माण

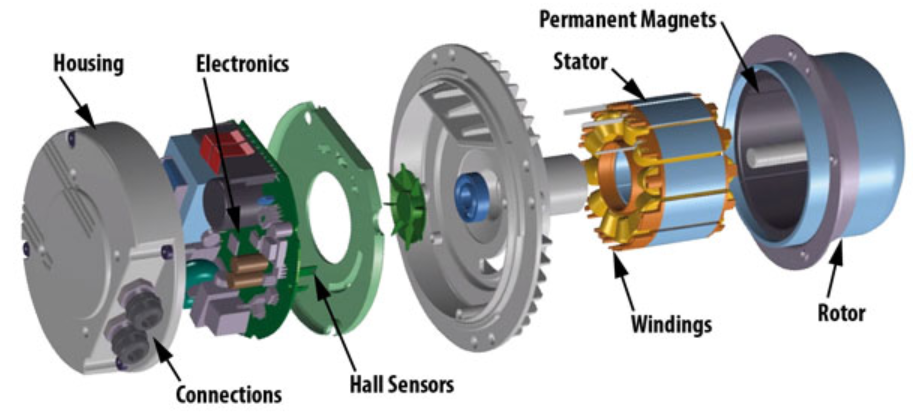

चित्र 3. ईसीएम मोटर का निर्माण

एक ईसीएम एक कॉम्पैक्ट इकाई में एक इलेक्ट्रॉनिक नियंत्रण अनुभाग के साथ एक मोटर असेंबली को एकीकृत करके बनाया गया है।यह आंकड़ा दिखाता है कि ये अनुभाग कैसे व्यवस्थित और जुड़े हुए हैं।

• मोटर आवास

आवास मोटर को घेरता है और आंतरिक भागों को धूल और कंपन से बचाता है।यह ऑपरेशन के दौरान घूमने वाले घटकों के संरेखण को बनाए रखने में भी मदद करता है।

• स्टेटर वाइंडिंग्स

स्टेटर में मोटर कोर के चारों ओर कई वाइंडिंग व्यवस्थित होती हैं।ऊर्जावान होने पर ये वाइंडिंग एक घूर्णन चुंबकीय क्षेत्र बनाते हैं।

• स्थायी चुम्बकों के साथ रोटर

स्टेटर द्वारा उत्पन्न चुंबकीय क्षेत्र का अनुसरण करने के लिए रोटर स्थायी चुंबक का उपयोग करता है।यह डिज़ाइन सुचारू और नियंत्रित रोटेशन का समर्थन करता है।

• सेंसर और कनेक्शन क्षेत्र

सेंसर और कनेक्टर स्थिति फीडबैक और विद्युत कनेक्शन प्रदान करते हैं।ये लिंक मोटर और नियंत्रण इलेक्ट्रॉनिक्स के बीच उचित समन्वय की अनुमति देते हैं।

ईसीएम का प्रदर्शन और दक्षता

ईसीएम प्रदर्शन इस बात पर केंद्रित है कि स्थिर नियंत्रण बनाए रखते हुए मोटर कितनी अच्छी तरह आउटपुट देता है।मुख्य विशेषताओं में दक्षता, बिजली का उपयोग, गति सटीकता और परिचालन शोर शामिल हैं।ये कारक निर्धारित करते हैं कि मोटर विभिन्न लोड स्थितियों के तहत कैसे व्यवहार करती है।

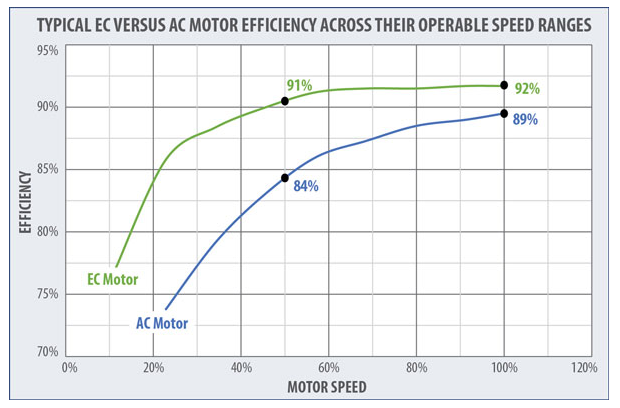

चित्र 4. स्पीड रेंज में ईसीएम और एसी मोटर दक्षता

ईसीएम कम परिचालन गति पर भी स्थिर दक्षता बनाए रखते हैं।बिजली के उपयोग को पूर्ण आउटपुट पर चलाने के बजाय वास्तविक मांग के आधार पर समायोजित किया जाता है।इसके परिणामस्वरूप आंशिक-लोड संचालन के दौरान ऊर्जा की बर्बादी कम होती है।संपूर्ण ऑपरेटिंग रेंज में गति नियंत्रण सटीक रहता है।

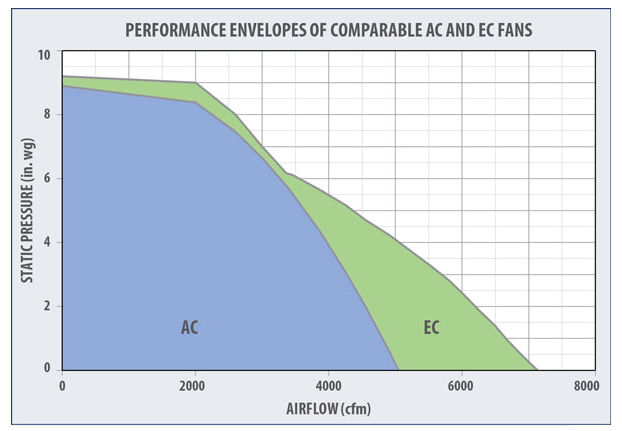

चित्र 5. तुलनीय एसी और ईसी पंखों के प्रदर्शन लिफाफे

ईसीएम विभिन्न लोड बिंदुओं पर सुचारू बदलाव का समर्थन करते हैं।वे प्रदर्शन में अचानक गिरावट के बिना लगातार वायु प्रवाह नियंत्रण बनाए रखते हैं।शोर का स्तर कम हो जाता है क्योंकि गति में परिवर्तन धीरे-धीरे होता है।यह सिस्टम में ईसीएम ऑपरेशन को स्थिर और पूर्वानुमानित बनाता है।

ईसीएम का सर्किट बोर्ड

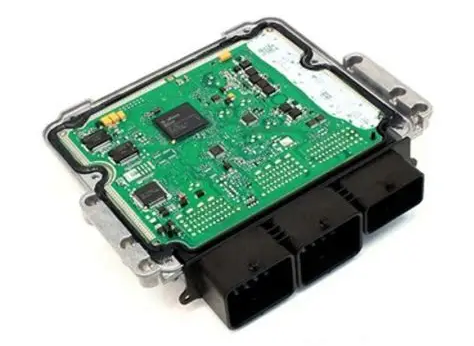

चित्र 6. ईसीएम नियंत्रण सर्किट बोर्ड

ईसीएम सर्किट बोर्ड मोटर सिस्टम के नियंत्रण केंद्र के रूप में कार्य करता है।यह बिजली रूपांतरण, सिग्नल प्रोसेसिंग और मोटर नियंत्रण कार्यों का प्रबंधन करता है।प्रमुख इलेक्ट्रॉनिक घटक वोल्टेज विनियमन, सिग्नल टाइमिंग और सुरक्षा को संभालते हैं।बोर्ड मोटर को सिस्टम इनपुट के आधार पर गति और टॉर्क को स्वचालित रूप से समायोजित करने की अनुमति देता है।यह सेंसर और मोटर के बीच संचार का भी समर्थन करता है।यह नियंत्रण बोर्ड सटीक और विश्वसनीय ईसीएम संचालन को सक्षम बनाता है।

ईसीएम मोटर्स के प्रकार

लगातार टॉर्क ईसीएम मोटर

एक स्थिर टॉर्क ईसीएम मोटर विभिन्न गतियों पर एक स्थिर टॉर्क आउटपुट बनाए रखता है।यह प्रकार टॉर्क को लगभग अपरिवर्तित रखते हुए अपनी गति को समायोजित करता है।यह उपयोगी है जहां लोड प्रतिरोध बदलता है लेकिन टॉर्क की मांग स्थिर रहती है।अन्य ईसीएम प्रकारों की तुलना में, यह वायु प्रवाह या गति की तुलना में टॉर्क स्थिरता पर अधिक ध्यान केंद्रित करता है।यह व्यवहार स्थिर यांत्रिक आउटपुट बनाए रखने में मदद करता है।

लगातार एयरफ्लो ईसीएम मोटर

एक निरंतर वायु प्रवाह ईसीएम मोटर एक निर्धारित वायु प्रवाह स्तर को बनाए रखने के लिए स्वचालित रूप से गति को समायोजित करती है।जब सिस्टम प्रतिरोध बदलता है, तो क्षतिपूर्ति के लिए मोटर गति बढ़ाता या घटाता है।यह प्रकार निश्चित टॉर्क या गति पर वायु प्रवाह सटीकता को प्राथमिकता देता है।निरंतर टॉर्क ईसीएम की तुलना में, यह दबाव परिवर्तनों पर अधिक सक्रिय रूप से प्रतिक्रिया करता है।यह उन प्रणालियों के लिए डिज़ाइन किया गया है जहां वायु प्रवाह स्थिरता की आवश्यकता होती है।

लगातार गति ईसीएम मोटर

एक स्थिर गति ईसीएम मोटर को लोड भिन्नता की परवाह किए बिना एक निश्चित गति पर चलाने के लिए डिज़ाइन किया गया है।नियंत्रण प्रणाली घूर्णी गति को स्थिर रखने के लिए शक्ति को समायोजित करती है।यह प्रकार टॉर्क या वायुप्रवाह विनियमन के बजाय गति स्थिरता पर ध्यान केंद्रित करता है।अन्य ईसीएम प्रकारों की तुलना में, यह सरल नियंत्रण व्यवहार प्रदान करता है।यह वहां उपयुक्त है जहां एकसमान गति की आवश्यकता होती है।

ईसीएम बनाम पीएससी मोटर बनाम एसी मोटर

विशेषता	ईसीएम मोटर	पीएससी मोटर	एसी मोटर
गति नियंत्रण सीमा	0-100% परिवर्तनशील गति	2-4 असतत गति नल	सिंगल फिक्स्ड गति
दक्षता (%)	85-92%	60-70%	65-75%
शक्ति उपभोग व्यवहार	आनुपातिक मांग लोड करने के लिए (20-100%)	निकट-स्थिर रेटेड लोड पर	निकट-स्थिर रेटेड लोड पर
प्रारंभ वर्तमान	1.2–1.5× रेटेड वर्तमान	3-5× रेटेड वर्तमान	4-6× रेटेड वर्तमान
टोक़ सटीकता पर नियंत्रण रखें	±3% टॉर्क विनियमन	कोई सक्रिय नहीं टॉर्क विनियमन	कोई सक्रिय नहीं टॉर्क विनियमन
शोर स्तर (डीबी)	38-45 डीबी	50-60 डीबी	55-65 डीबी
गति सटीकता	±1-2%	±8-12%	±6-10%
गर्मी बढ़ना (परिवेश से डिग्री सेल्सियस ऊपर)	15-25 डिग्री सेल्सियस	30-45 डिग्री सेल्सियस	35-55 डिग्री सेल्सियस
नियंत्रण विधि	डिजिटल इलेक्ट्रॉनिक रूपान्तरण	संधारित्र चरण स्थानांतरण	रेखा-आवृत्ति प्रेरण
भाग-भार दक्षता (%)	75-88% पर 40-60% भार	45-55% पर 40-60% भार	50-60% पर 40-60% भार
इनपुट वोल्टेज रेंज	90-260 वीएसी	200-240 वीएसी	200-240 वीएसी
सिस्टम एकीकरण	0-10 वी, पीडब्लूएम, मोडबस, बीएसीनेट	चालू/बंद या स्पीड टैप स्विचिंग	केवल चालू/बंद
रख-रखाव अंतराल	50,000-70,000 संचालन के घंटे	25,000-35,000 संचालन के घंटे	30,000-40,000 संचालन के घंटे
परिचालन स्पीड रेंज (आरपीएम)	300-1,800 आरपीएम	900-1,200 आरपीएम	1,200-1,800 आरपीएम
कुल मिलाकर विद्युत प्रदर्शन सूचकांक	0.85–0.92	0.60–0.70	0.65–0.75

ईसीएम के अनुप्रयोग

ईसीएम मोटर्स का उपयोग कई प्रणालियों में किया जाता है जिनके लिए नियंत्रित मोटर संचालन और लचीलेपन की आवश्यकता होती है।

• आवासीय एचवीएसी सिस्टम

सटीक वायु प्रवाह नियंत्रण के लिए ईसीएम का उपयोग एयर हैंडलर और ब्लोअर में किया जाता है।वे कमरे की मांग के आधार पर सुचारू गति परिवर्तन का समर्थन करते हैं।इससे आराम और सिस्टम प्रतिक्रिया में सुधार होता है।

• वाणिज्यिक वेंटिलेशन सिस्टम

बड़ी इमारतों में, ईसीएम कई क्षेत्रों में वायु प्रवाह का प्रबंधन करते हैं।वे संतुलित वायु वितरण बनाए रखने में मदद करते हैं।गति नियंत्रण शांत और स्थिर संचालन की अनुमति देता है।

• औद्योगिक एयर हैंडलिंग इकाइयाँ

ईसीएम बदलती लोड स्थितियों के तहत निरंतर संचालन का समर्थन करते हैं।वे पंखे और ब्लोअर के सटीक नियंत्रण की अनुमति देते हैं।इससे प्रक्रिया स्थिरता में सुधार होता है।

• प्रशीतन और शीतलन उपकरण

ईसीएम शीतलन मांग के आधार पर मोटर गति को समायोजित करते हैं।यह स्थिर तापमान नियंत्रण का समर्थन करता है।मोटर सिस्टम परिवर्तनों पर सुचारू रूप से प्रतिक्रिया करता है।

• स्वचालन और नियंत्रण प्रणाली

ईसीएम का उपयोग वहां किया जाता है जहां सटीक मोटर प्रतिक्रिया की आवश्यकता होती है।वे इलेक्ट्रॉनिक नियंत्रण प्रणालियों के साथ आसानी से एकीकृत हो जाते हैं।यह सटीक गति और गति विनियमन की अनुमति देता है।

निष्कर्ष

ईसीएम सटीक गति नियंत्रण, स्थिर संचालन और कुशल बिजली उपयोग प्रदान करते हैं।उनकी इलेक्ट्रॉनिक नियंत्रण प्रणाली विभिन्न लोड स्थितियों के तहत सुचारू प्रदर्शन की अनुमति देती है।निरंतर टॉर्क, वायु प्रवाह और गति विकल्पों के साथ, ईसीएम कई सिस्टम आवश्यकताओं को पूरा करते हैं।ये विशेषताएं उन्हें एचवीएसी, वेंटिलेशन, औद्योगिक और नियंत्रण प्रणालियों में व्यापक रूप से उपयोग करती हैं।
