इरेज़ेबल प्रोग्रामेबल लॉजिक डिवाइस (EPLDS): ए गाइड टू डिज़ाइन एंड एप्लिकेशन

यह मार्गदर्शिका एकीकृत सर्किट में एक लचीली और पुन: प्रयोज्य तकनीक, इरेज़ेबल प्रोग्रामेबल लॉजिक डिवाइसेस (ईपीएलडीएस) का परिचय देती है।पारंपरिक प्रोग्रामेबल डिवाइसों के विपरीत, EPLDS को कई बार पुन: कॉन्फ़िगर किया जा सकता है, जिससे वे डिजाइन की जरूरतों को विकसित करने के लिए आदर्श बन जाते हैं।हम आधुनिक इलेक्ट्रॉनिक्स में इन बहुमुखी उपकरणों का उपयोग करते समय विचार करने के लिए उनकी क्षमताओं, दूरसंचार और मोटर वाहन जैसे उद्योगों में अनुप्रयोगों का पता लगाएंगे।

सूची

अवलोकन

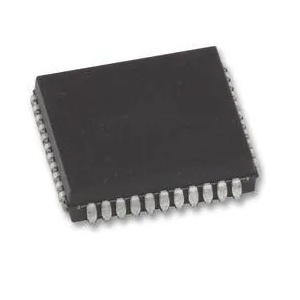

1980 के दशक के मध्य में एरेटा द्वारा पेश किए गए इरेज़ेबल प्रोग्रामेबल लॉजिक डिवाइसेस (ईपीएलडीएस) ने अपने उच्च एकीकरण घनत्व और लचीलेपन के साथ प्रोग्रामेबल लॉजिक में क्रांति ला दी, जो जेनेरिक सरणी लॉजिक (गैल) जैसे समान उपकरणों की क्षमताओं को पार करती है।EPLDS एक ही चिप के भीतर तर्क कार्यों की एक विस्तृत श्रृंखला को सक्षम करता है, जिससे वे विभिन्न अनुप्रयोगों के लिए बहुमुखी और कुशल हो जाते हैं।उनकी पुनरावृत्ति हार्डवेयर की जगह के बिना डिजाइनों को अनुकूलित करने की अनुमति देती है, दूरसंचार और मोटर वाहन जैसे उद्योगों में एक महत्वपूर्ण लाभ, जहां तेजी से प्रोटोटाइप की आवश्यकता होती है।EPLDS का कॉम्पैक्ट डिज़ाइन और कम बिजली की खपत उन्हें एम्बेडेड सिस्टम और पोर्टेबल उपकरणों के लिए आदर्श बनाती है, जो आधुनिक डिजिटल लॉजिक डिज़ाइन में उनके तकनीकी और व्यावहारिक लाभों को उजागर करती है।

पीएलडी डिवाइस डिजाइन चरण

एक प्रोग्रामेबल लॉजिक डिवाइस (पीएलडी) को डिजाइन करने में एक कार्यात्मक और कुशल डिजाइन बनाने के लिए कई चरण शामिल हैं।

प्रक्रिया शुरू होती है सर्किट लॉजिक फ़ंक्शंस को परिभाषित करना।यह या तो योजनाबद्ध आरेख या हार्डवेयर विवरण भाषाओं (HDLS) का उपयोग करके किया जा सकता है।योजनाबद्ध आरेख बुनियादी तर्क सर्किट की कल्पना करने के लिए एक सीधा तरीका प्रदान करते हैं, लेकिन जटिल डिजाइनों को संभालने के लिए कम प्रभावी हैं।इसके विपरीत, एचडीएल तर्क कार्यों का वर्णन करने के लिए अधिक संक्षिप्त और लचीला तरीका प्रदान करते हैं, जिससे वे आधुनिक पीएलडी डिजाइनों के लिए पसंदीदा विकल्प बन जाते हैं।

अगला, डिजाइनर एक उपयुक्त चुनते हैं उनके प्रोजेक्ट के लिए एचडीएल।लोकप्रिय विकल्पों में एबेल, वीएचडीएल और वेरिलोग शामिल हैं।एबेल सिम्पल डिजाइनों के लिए आदर्श है, जैसे काउंटरों या एनकोडर, क्योंकि यह बूलियन समीकरणों और सत्य तालिकाओं का उपयोग करता है।VHDL अधिक संरचित है और जटिल तर्क को संभालने में एक्सेल है, जिससे यह जटिल परियोजनाओं के लिए उपयुक्त है।Verilog, अपने कॉम्पैक्ट, सी-जैसे सिंटैक्स के साथ, लॉजिक डिज़ाइन और सिमुलेशन दोनों के लिए महान है, जिससे यह उन्नत अनुप्रयोगों के लिए एक बहुमुखी विकल्प है।एचडीएल की पसंद परियोजना की जटिलता और विशिष्ट आवश्यकताओं पर निर्भर करती है।

एक बार तर्क कार्यों को परिभाषित करने के बाद, अगला कदम है क्रमादेश और अनुकरण।विशिष्ट सॉफ्टवेयर वर्णित तर्क को संकलित करता है और इसे बूलियन अभिव्यक्तियों में परिवर्तित करता है, जो तब JEDEC (JED) फ़ाइल के रूप में सहेजा जाता है।डिज़ाइन को हार्डवेयर में स्थानांतरित करने से पहले, सॉफ्टवेयर के भीतर सिमुलेशन किया जाता है ताकि यह सत्यापित किया जा सके कि तर्क के रूप में तर्क कार्य करता है।यह सिमुलेशन चरण महत्वपूर्ण है, क्योंकि यह सुनिश्चित करता है कि डिजाइन प्रदर्शन विनिर्देशों को पूरा करता है और कार्यान्वयन के दौरान त्रुटियों की संभावना को कम करता है।

अंत में, डिजाइन है PLD डिवाइस पर डाउनलोड किया गया।इसमें एक प्रोग्रामर का उपयोग करके JEDEC फ़ाइल को हार्डवेयर में स्थानांतरित करना शामिल है, विशेष रूप से PLDs, EEPROMS, GALS, CPLDS, या PALS जैसे PLD में फ़ाइल को लिखने के लिए डिज़ाइन किया गया डिवाइस।प्रोग्रामर एक समानांतर पोर्ट के माध्यम से एक कंप्यूटर से जुड़ते हैं और हार्डवेयर पर डिज़ाइन को सटीक रूप से लोड करते हैं।यह कदम प्रक्रिया को पूरा करता है, एक डिजिटल मॉडल से डिज़ाइन को एक भौतिक, कामकाजी डिवाइस में बदल देता है।

पीएलडी डिजाइन प्रक्रिया में चार मुख्य चरण शामिल हैं: तर्क कार्यों को परिभाषित करना, एक उपयुक्त एचडीएल चुनना, प्रोग्रामिंग करना और डिज़ाइन का अनुकरण करना और हार्डवेयर में अंतिम डिज़ाइन डाउनलोड करना।प्रत्येक चरण डिवाइस की सफलता और विश्वसनीयता सुनिश्चित करने में एक भूमिका निभाता है।जैसे -जैसे उपकरण और तरीके विकसित होते रहते हैं, पीएलडी डिजाइन अधिक लचीले, कुशल और तेजी से जटिल अनुप्रयोगों को संभालने में सक्षम होते जा रहे हैं।
