पोर्टेबल उपकरणों के लिए BSS138LT1G बिजली प्रबंधन की खोज

BSS138LT1G एक छोटा और कुशल एन-चैनल पावर MOSFET है जो कम वोल्टेज का उपयोग करके उपकरणों में बिजली का प्रबंधन करने में मदद करता है।आप अक्सर इसे कंप्यूटर, प्रिंटर और सेल फोन जैसे उपकरणों में पाएंगे।यह कम वोल्टेज स्तर के साथ काम करने में विशेष रूप से अच्छा है, जो इसे पोर्टेबल और बैटरी-संचालित इलेक्ट्रॉनिक्स के लिए एकदम सही बनाता है।इसका कॉम्पैक्ट डिज़ाइन इसे सर्किट बोर्डों पर आसानी से फिट करने की अनुमति देता है, जिससे यह आधुनिक उपकरणों के लिए महान हो जाता है जहां अंतरिक्ष तंग है।यह लेख आपको इसकी सुविधाओं, अनुप्रयोगों और तकनीकी विवरणों के माध्यम से चलाएगा, जिससे आपको यह समझने में मदद मिलेगी कि यह MOSFET आपकी परियोजनाओं के लिए कैसे उपयोगी हो सकता है।

सूची

1। BSS138LT1G का अवलोकन

2। BSS138LT1G पिन कॉन्फ़िगरेशन

3। BSS138LT1G CAD डिजाइन

4। BSS138LT1G की प्रमुख विशेषताएं

5। BSS138LT1G विनिर्देशों अवलोकन

6। BSS138LT1G तुलनीय भागों

7। BSS138LT1G अनुप्रयोग

8। BSS138LT1G पैकेजिंग जानकारी

9। निर्माता के बारे में: अर्धचालक पर

BSS138LT1G का अवलोकन

BSS138LT1G एक एन-चैनल पावर MOSFET है जो उन उपकरणों में बिजली प्रबंधन के लिए डिज़ाइन किया गया है जो कम वोल्टेज पर भरोसा करते हैं।इसका उपयोग अक्सर कंप्यूटर, प्रिंटर और मोबाइल डिवाइस जैसे सेल फोन और कॉर्डलेस फोन में पाए जाने वाले डीसी-टू-डीसी कन्वर्टर्स जैसे अनुप्रयोगों में किया जाता है।इस MOSFET को अलग करने की क्षमता कम वोल्टेज स्तरों पर कुशलता से संचालित करने की क्षमता है, जो इसे पोर्टेबल और बैटरी-संचालित उपकरणों के लिए एक महान फिट बनाता है।कॉम्पैक्ट SOT of23 सरफेस-माउंट पैकेज इसे सर्किट बोर्डों पर आसानी से फिट करने की अनुमति देता है, जो अंतरिक्ष-विवश डिजाइनों में सहायक होता है।यह इसे आधुनिक इलेक्ट्रॉनिक्स के लिए अच्छी तरह से अनुकूल बनाता है जहां बिजली दक्षता और आकार का मामला है।

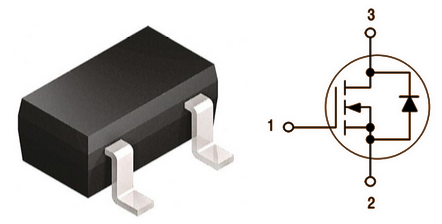

BSS138LT1G पिन कॉन्फ़िगरेशन

BSS138LT1G Pin Configuration

BSS138LT1G CAD डिजाइन

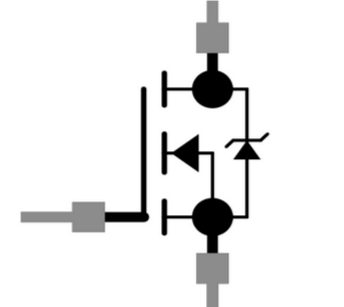

BSS138LT1G प्रतीक

BSS138LT1G Symbol

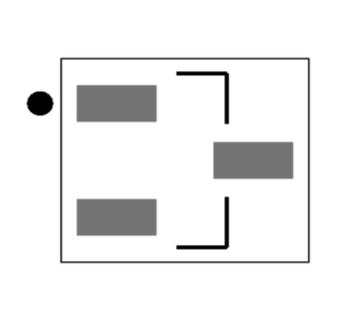

BSS138LT1G पदचिह्न

BSS138LT1G Footprint

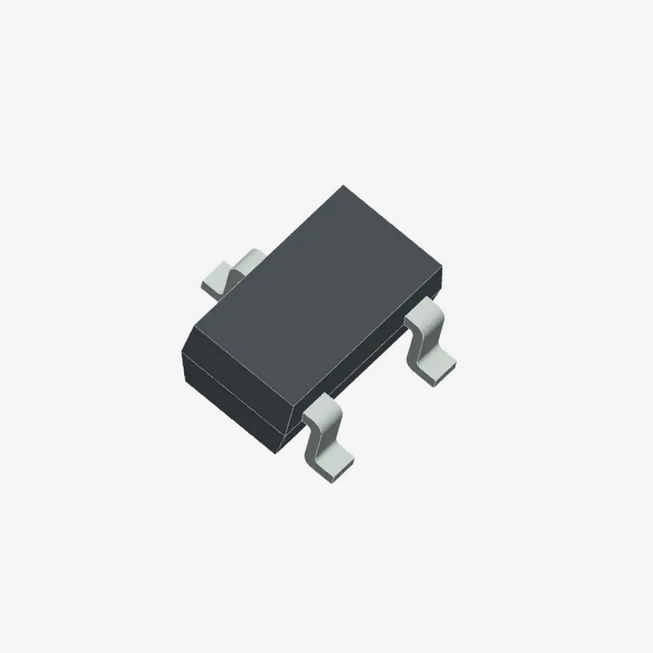

BSS138LT1G 3D मॉडल

BSS138LT1G 3D Model

BSS138LT1G की प्रमुख विशेषताएं

कम दहलीज वोल्टेज

BSS138LT1G एक कम दहलीज वोल्टेज के साथ संचालित होता है, जो 0.5V से 1.5V तक होता है।इसका मतलब यह है कि यह कम-शक्ति स्थितियों में कुशलता से चालू और कार्य कर सकता है, जिससे यह उन उपकरणों के लिए एक अच्छा फिट हो जाता है, जिन्हें संचालित करने के लिए बहुत अधिक ऊर्जा की आवश्यकता नहीं होती है।

कॉम्पैक्ट एसओटी -23 सतह-माउंट पैकेज

इसका छोटा SOT-23 सरफेस-माउंट पैकेज सर्किट बोर्ड पर जगह बचाने में मदद करता है।आधुनिक इलेक्ट्रॉनिक उपकरणों को डिजाइन करते समय यह कॉम्पैक्ट आकार सहायक होता है जहां अंतरिक्ष अक्सर सीमित होता है, यह सुनिश्चित करता है कि सब कुछ बहुत अधिक कमरे के बिना बड़े करीने से फिट हो।

मोटर वाहन-ग्रेड योग्यता (AEC-Q101)

BSS138LT1G AEC-Q101 योग्य है, जिसका अर्थ है कि यह मोटर वाहन और अन्य मांग वाले अनुप्रयोगों में विश्वसनीय उपयोग के लिए बनाया गया है।यह कठिन वातावरण को संभाल सकता है जहां चिकनी संचालन के लिए दीर्घकालिक स्थायित्व की आवश्यकता होती है।

ROHS और पर्यावरण के अनुकूल अनुपालन

BSS138LT1G ROHS मानकों को पूरा करता है, जो कुछ खतरनाक सामग्रियों के उपयोग को प्रतिबंधित करता है।यह पीबी-मुक्त और हलोजन-मुक्त भी है, जो इसे पर्यावरण के अनुकूल विकल्प बनाता है, पर्यावरण के प्रति सचेत विनिर्माण प्रयासों के साथ संरेखित करता है।

BSS138LT1G विनिर्देशों अवलोकन

तकनीकी विनिर्देशों, विशेषताओं, मापदंडों और सेमीकंडक्टर BSS138LT1G से संबंधित तुलनीय भाग।

प्रकार	पैरामीटर
जीवनचक्र स्थिति	सक्रिय (अंतिम अद्यतन: 3 दिन पहले)
फैक्टरी लीड टाइम	14 सप्ताह
संपर्क चढ़ाना	टिन
माउन्टिंग का प्रकार	सतह पर्वत
पैकेज / मामला	TO-236-3, SC-59, SOT-23-3
सतह पर्वत	हाँ
पिन की संख्या	3
ट्रांजिस्टर तत्व सामग्री	सिलिकॉन
वर्तमान - निरंतर नाली (आईडी) @ 25 ℃	200ma TA
ड्राइव वोल्टेज (अधिकतम आरडीएस ऑन, मिन आरडी पर)	5V
तत्वों की संख्या	1
शक्ति अपव्यय	225MW टा
देरी का समय बंद करें	20 एनएस
परिचालन तापमान	-55 ° C ~ 150 ° C TJ
पैकेजिंग	कट टेप (सीटी)
प्रकाशित	2005
JESD-609 कोड	ई 3
Pbfree कोड	हाँ
भाग की स्थिति	सक्रिय
नमी संवेदनशीलता स्तर (एमएसएल)	1 (असीमित)
समाप्ति की संख्या	3
ईसीसीएन कोड	Ear99
प्रतिरोध	3.5 ओम
वोल्टेज - रेटेड डीसी	50 वी
टर्मिनल स्थिति	दोहरी
टर्मिनल रूप	गूल विंग
पीक रिफ्लो तापमान (CEL)	260 डिग्री सेल्सियस
वर्तमान रेटिंग	200MA
समय @ पीक रिफ्लो तापमान (अधिकतम)	40
पिन काउंट	3
तत्व विन्यास	अकेला
संचालन विधा	संवर्धन विधा
शक्ति का अपव्यय	225MW
देरी का समय चालू करें	20 एनएस
भ्रूण प्रकार	n- चैनल
ट्रांजिस्टर आवेदन	स्विचन
आरडीएस ऑन (मैक्स) @ आईडी, वीजीएस	3.5, @ 200mA, 5V
Vgs (th) (अधिकतम) @ id	1.5V @ 1MA
हैलोजन मुक्त	हैलोजन मुक्त
इनपुट कैपेसिटेंस (CISS) (अधिकतम) @ vds	50pf @ 25v
वीजीएस (अधिकतम)	± 20 वी
निरंतर नाली वर्तमान (आईडी)	200MA
थ्रेसहोल्ड वोल्टेज	1.5V
स्रोत वोल्टेज (वीजीएस) का द्वार	20 वी
नाली वर्तमान-मैक्स (एबीएस) (आईडी)	0.2 ए
स्रोत ब्रेकडाउन वोल्टेज के लिए नाली	50 वी
नाममात्र वीजीएस	1.5V
प्रतिक्रिया कैप-मैक्स (CRSS)	5pf
ऊंचाई	1.01 मिमी
लंबाई	3.04 मिमी
चौड़ाई	1.4 मिमी
SVHC तक पहुँचें	कोई एसवीएचसी नहीं
विकिरण कठोरता	नहीं
रोह्स स्टेटस	ROHS3 आज्ञाकारी

BSS138LT1G तुलनीय भागों

भाग संख्या	विवरण	उत्पादक
BSS138L9Z	220ma, 50v, n-channel, Si, छोटा सिग्नल, MOSFET, TO-236AB	टेक्सास इंस्ट्रूमेंट्स
BSS138-7-F	छोटे सिग्नल फ़ील्ड-इफेक्ट ट्रांजिस्टर, 0.2a (आईडी), 50V, 1-एलिमेंट, एन-चैनल, सिलिकॉन, मेटल-ऑक्साइड सेमीकंडक्टर FET, प्लास्टिक पैकेज -3	एसपीसी मल्टीकोम्प
UBSS138TA	छोटे सिग्नल फ़ील्ड-इफेक्ट ट्रांजिस्टर, 0.2a (आईडी), 50V, 1-एलिमेंट, एन-चैनल, सिलिकॉन, मेटल-ऑक्साइड सेमीकंडक्टर FET, SOT-23, 3 पिन	ज़ेटेक्स / डायोड इंक
BSS138T/R13	स्मॉल सिग्नल फ़ील्ड-इफेक्ट ट्रांजिस्टर, 0.3a (आईडी), 50V, 1-एलिमेंट, एन-चैनल, सिलिकॉन, मेटल-ऑक्साइड सेमीकंडक्टर FET, ROHS कॉम्पिटेंट पैकेज -3	पंजित अर्धचालक
BSS138NL6327	स्मॉल सिग्नल फ़ील्ड-इफेक्ट ट्रांजिस्टर, 0.23a (आईडी), 60V, 1-एलिमेंट, एन-चैनल, सिलिकॉन, मेटल-ऑक्साइड सेमीकंडक्टर FET, ROHS Compliant, प्लास्टिक पैकेज -3	इंफीनन टेक्नोलॉजीज एजी
BSS138E6327	छोटे सिग्नल फ़ील्ड-इफेक्ट ट्रांजिस्टर, 0.23a (आईडी), 50V, 1-एलिमेंट, एन-चैनल, सिलिकॉन, मेटल-ऑक्साइड सेमीकंडक्टर FET, SOT-23, 3 पिन	इंफीनन टेक्नोलॉजीज एजी
BSS138-TP	छोटे सिग्नल फील्ड-इफेक्ट ट्रांजिस्टर, 0.22A (आईडी), 50V, 1-एलिमेंट, एन-चैनल, सिलिकॉन, मेटल-ऑक्साइड सेमीकंडक्टर FET	सूक्ष्म वाणिज्यिक घटक
BSS138NH6433	स्मॉल सिग्नल फ़ील्ड-इफेक्ट ट्रांजिस्टर, 0.23a (आईडी), 50V, 1-एलिमेंट, एन-चैनल, सिलिकॉन, मेटल-ऑक्साइड सेमीकंडक्टर FET, GREEN, प्लास्टिक पैकेज -3	इंफीनन टेक्नोलॉजीज एजी
BSS138NH6433	छोटे सिग्नल फ़ील्ड-इफेक्ट ट्रांजिस्टर, 0.23a (आईडी), 50V, 1-एलिमेंट, एन-चैनल, सिलिकॉन, मेटल-ऑक्साइड सेमीकंडक्टर FET, SOT-23, 3 पिन	इंफीनन टेक्नोलॉजीज एजी
UBSS138	छोटे सिग्नल फ़ील्ड-इफेक्ट ट्रांजिस्टर, 0.2a (आईडी), 50V, 1-एलिमेंट, एन-चैनल, सिलिकॉन, मेटल-ऑक्साइड सेमीकंडक्टर FET, SOT-23, 3 पिन	डायोड शामिल

BSS138LT1G तुलनीय भागों

डीसी-डीसी कन्वर्टर्स

इस MOSFET का उपयोग अक्सर DC-DC कन्वर्टर्स में किया जाता है, जो कंप्यूटर और मोबाइल इलेक्ट्रॉनिक्स जैसे उपकरणों में वोल्टेज परिवर्तन को प्रबंधित करने में मदद करता है।यह सुनिश्चित करता है कि विभिन्न घटकों को सही वोल्टेज का स्तर प्रदान किया जाता है, जिससे डिवाइस को कुशलता से चलाने में मदद मिलती है।

प्रिंटर

BSS138LT1G का उपयोग प्रिंटर में बिजली वितरण का प्रबंधन करने के लिए किया जाता है, यह सुनिश्चित करने के लिए कि घटकों को ऊर्जा अपशिष्ट और ओवरहीटिंग को रोकने के दौरान सही मात्रा में बिजली मिलती है।यह समय के साथ प्रिंटर को सुचारू रूप से चलाने में मदद करता है।

PCMCIA कार्ड

PCMCIA कार्ड में, BSS138LT1G बिजली के उपयोग को नियंत्रित करने में मदद करता है।इन कार्डों का उपयोग लैपटॉप और अन्य उपकरणों में कार्यों को जोड़ने के लिए किया जाता है, और यह MOSFET उनके कुशल संचालन का समर्थन करता है, जिससे उन्हें बहुत अधिक ऊर्जा का उपयोग किए बिना प्रभावी ढंग से काम करने में मदद मिलती है।

बैटरी संचालित उपकरण

BSS138LT1G अक्सर बैटरी, जैसे कंप्यूटर, सेल फोन और कॉर्डलेस फोन जैसे उपकरणों में पाया जाता है।यह बिजली की खपत को प्रबंधित करने में मदद करता है, यह सुनिश्चित करता है कि डिवाइस कुशलता से चलता है और बैटरी जीवन का विस्तार करता है, जिससे चार्ज के बीच लंबे समय तक उपयोग होता है।

BSS138LT1G पैकेजिंग जानकारी

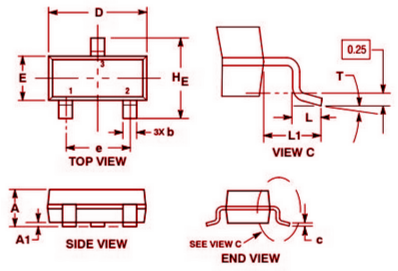

BSS138LT1G पैकेज रूपरेखा

BSS138LT1G Package Outline

BSS138LT1G यांत्रिक डेटा

मंद	(मिनट)	मिलीमीटर (नाम)	(अधिकतम)	इंच (मिनट)	इंच (नाम)	इंच (अधिकतम)
ए	0.89	1	1.11	0.035	0.039	0.044
ए 1	0.01	0.06	0.1	0	0.002	0.004
बी	0.37	0.44	0.5	0.015	0.017	0.02
सी	0.08	0.14	0.2	0.003	0.006	0.008
डी	2.8	2.9	3.04	0.11	0.114	0.12
ईटी	1.2	1.3	1.4	0.047	0.051	0.055
ई 1	2.9	3	3.1	0.114	0.118	0.122
एल	1.78	1.9	2.04	0.07	0.075	0.08
एल 1	0.35	0.54	0.69	0.014	0.021	0.027
वह	2.1	२.४	2.64	0.083	0.094	0.104
टी	0 °	----	10 °	0 °	----	10 °

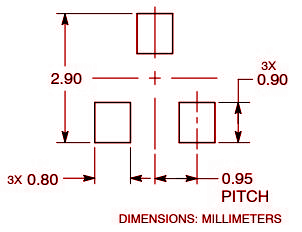

BSS138LT1G अनुशंसित टांका लगाने वाले पदचिह्न

BSS138LT1G Recommended Soldering Footprint

निर्माता के बारे में: अर्धचालक पर

अर्धचालक पर उन उत्पादों को विकसित करने के लिए जाना जाता है जो कंपनियों को कई उद्योगों में ऊर्जा उपयोग को कम करने में मदद करते हैं।वे बिजली प्रबंधन और सिग्नल समाधान प्रदान करते हैं जो मोटर वाहन, संचार, उपभोक्ता इलेक्ट्रॉनिक्स और एलईडी प्रकाश जैसे क्षेत्रों में पाए जा सकते हैं।सेमीकंडक्टर पर विभिन्न प्रकार के उत्पादों की पेशकश करके इंजीनियरों और डिजाइनरों का समर्थन करता है जो इन क्षेत्रों में विशिष्ट डिजाइन चुनौतियों को हल करने में मदद करते हैं।दुनिया भर में प्रमुख बाजारों में उपस्थिति के साथ, वे एक मजबूत आपूर्ति श्रृंखला बनाए रखते हैं और विश्वसनीय ग्राहक सेवा प्रदान करते हैं।उनकी विनिर्माण सुविधाएं और डिजाइन केंद्र रणनीतिक रूप से यह सुनिश्चित करने के लिए हैं कि वे विश्व स्तर पर ग्राहकों की जरूरतों को पूरा कर सकते हैं, जबकि ऊर्जा-बचत प्रौद्योगिकियों में नवाचारों को जारी रखते हैं।

डाटशीट पीडीएफ

BSS138LT1G डेटशीट:

BSS138LT1G.PDF

BSS138-TP डेटशीट:

BSS138-TP.PDF

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1। BSS138LT1G के लिए क्या उपयोग किया जाता है?

BSS138LT1G एक एन-चैनल पावर MOSFET है जिसका उपयोग आमतौर पर कंप्यूटर, प्रिंटर, PCMCIA कार्ड, साथ ही सेलुलर और कॉर्डलेस फोन जैसे उपकरणों में DC-TO-DC कन्वर्टर्स और पावर मैनेजमेंट सिस्टम में किया जाता है।

2। BSS138LT1G के लिए थ्रेसहोल्ड वोल्टेज रेंज क्या है?

BSS138LT1G में 0.5V से 1.5V की दहलीज वोल्टेज रेंज है, जो कम-शक्ति अनुप्रयोगों के लिए अच्छी तरह से अनुकूल है।
