BCP56 ट्रांजिस्टर की खोज: सुविधाएँ, पिनआउट और डेटशीट

BCP56 NPN ट्रांजिस्टर, जिसे सिलिकॉन एपिटैक्सियल तकनीक के साथ विकसित किया गया है, एक विश्वसनीय घटक है जो अक्सर कम-आवृत्ति ऑडियो प्रवर्धन और बिजली प्रबंधन अनुप्रयोगों के लिए चुना जाता है।अपनी दक्षता और थर्मल स्थिरता के लिए जाना जाता है, BCP56 प्रभावी रूप से बढ़ाया ऑडियो स्पष्टता और सटीक शक्ति नियंत्रण प्रदान करता है।यह लेख BCP56 के विस्तृत विशेषताओं, पिन कॉन्फ़िगरेशन और डेटशीट बेसिक की पड़ताल करता है, जो ज्यादातर सेमीकंडक्टर के संस्करण पर ध्यान केंद्रित करता है, विभिन्न इलेक्ट्रॉनिक सर्किट में अपनी क्षमताओं और व्यावहारिक अनुप्रयोगों की गहन समझ प्रदान करता है।चाहे आप इसे ऑडियो सिस्टम, पावर रेगुलेशन सर्किट, या कॉम्पैक्ट डिजाइनों में एकीकृत कर रहे हों, BCP56 की बहुमुखी प्रतिभा और स्थायित्व इसे आधुनिक इलेक्ट्रॉनिक्स में एक अमूल्य संपत्ति बनाते हैं।

सूची

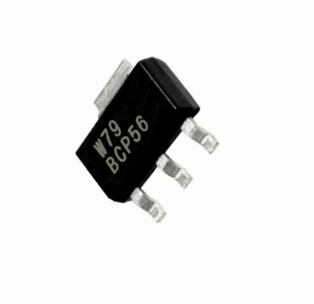

BCP56 का अवलोकन

BCP56 कम-आवृत्ति पावर एम्पलीफायर ट्रांजिस्टर की एक श्रेणी का संकेत देता है जो सिलिकॉन एपिटैक्सियल एनपीएन तकनीक का उपयोग करता है, मुख्य रूप से ऑडियो अनुप्रयोगों के भीतर सटीकता के लिए तैयार किया गया है।SOT, 223 पैकेज में रखे गए, यह मध्यम बिजली की सतह की स्थापना का समर्थन करता है, विविध कॉन्फ़िगरेशन में बेहतर थर्मल प्रदर्शन के साथ -साथ बढ़ी हुई संगतता की पेशकश करता है।

80V तक एक कलेक्टर-एमिटर वोल्टेज (VCEO) को बनाए रखने में सक्षम।100V के एक कलेक्टर-बेस वोल्टेज (VCBO) का सामना करता है।5V के बेस-एमिटर वोल्टेज (VBEO) का समर्थन करता है।1 ए तक पहुंचने वाले करंट को हैंडल करता है।डीसी गेन (एचएफई) 25 से 250 तक होता है, जो विभिन्न परिचालन आवश्यकताओं के अनुरूप कुशल प्रवर्धन प्रदान करने के लिए इसकी योग्यता को दर्शाता है।इसके अतिरिक्त, 50 मेगाहर्ट्ज पर सेट विशिष्ट वर्तमान लाभ बैंडविड्थ उत्पाद (एफटी) मध्यम-आवृत्ति सर्किट के भीतर भरोसेमंद कार्य सुनिश्चित करता है।BCP56 के वास्तुशिल्प डिजाइन, इसके दो एन-प्रकार के अर्धचालक द्वारा निर्दिष्ट एक पी-प्रकार सेमीकंडक्टर को फ्लैंक करते हुए, ठोस वर्तमान प्रवर्धन और स्विचिंग संचालन की सुविधा प्रदान करता है।ये तत्व जटिल इलेक्ट्रॉनिक सर्किट के भीतर प्रमुख भूमिका निभाते हैं।

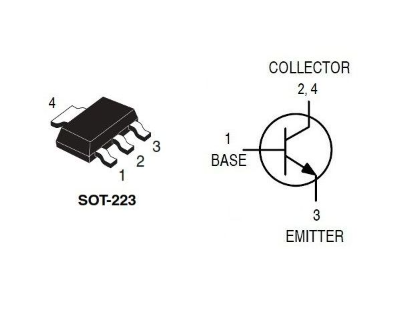

पिन विन्यास

सीएडी मॉडल

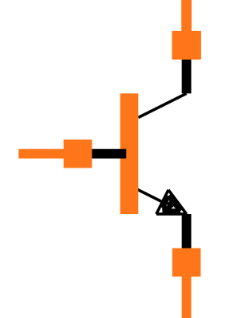

प्रतीक

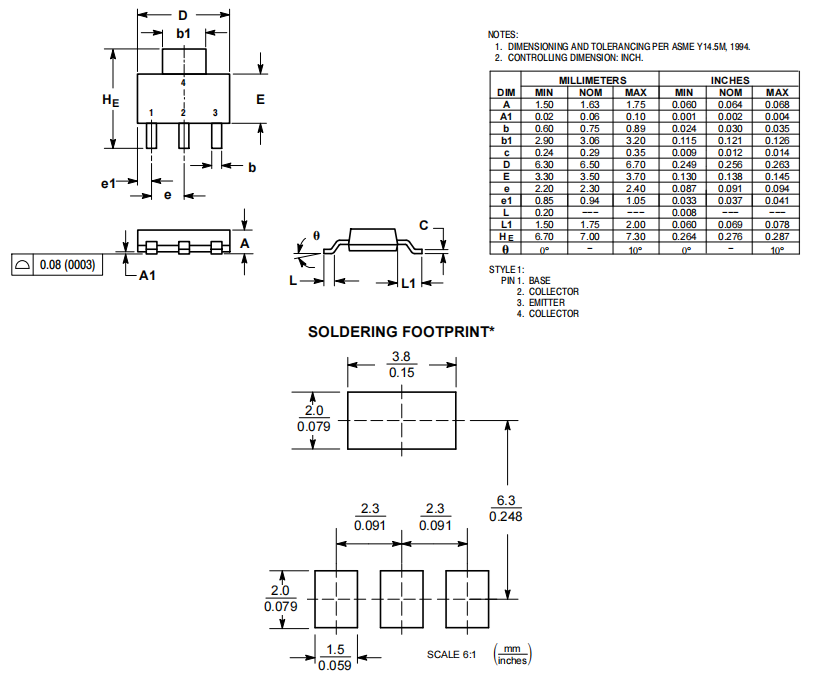

पदचिह्न

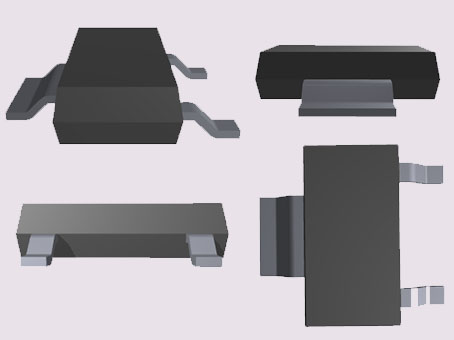

3 डी मॉडल

विशेषताएँ

विशेषता	विवरण
उच्च -धारा	1.0 ए
पैकेज प्रकार	SOT-223;लहर या रिफ्लो का उपयोग करके मिलाप किया जा सकता है।बनाया टांका लगाने के दौरान थर्मल तनाव को अवशोषित करता है, की संभावना को समाप्त करता है मरने को नुकसान।
टेप और रील उपलब्धता	12 मिमी टेप और रील में उपलब्ध है
	- 7 इंच/1000 यूनिट रील के लिए BCP56T1G का उपयोग करें
	- 13 इंच/4000 यूनिट रील के लिए BCP56T3G का उपयोग करें
पीएनपी पूरक	BCP53T1G
मोटर वाहन और विशेष अनुप्रयोग	ऑटोमोटिव अनुप्रयोगों की आवश्यकता के लिए एस और एनएसवी उपसर्ग अद्वितीय साइट और नियंत्रण परिवर्तन आवश्यकताओं;AEC-Q101 योग्य और PPAP काबिल
पर्यावरणीय अनुपालन	पीबी-मुक्त, हलोजन मुक्त/बीएफआर मुक्त, और आरओएचएस आज्ञाकारी

तकनीकी विशिष्टता

यहां सेमीकंडक्टर के लिए तालिका प्रारूप है BCP56T1G विशेष विवरण।

विनिर्देश	विवरण
प्रकार	पैरामीटर
जीवनचक्र स्थिति	सक्रिय (अंतिम अद्यतन: 2 दिन पहले)
फैक्टरी लीड टाइम	8 सप्ताह
संपर्क चढ़ाना	टिन
माउन्टिंग का प्रकार	सतह पर्वत
पैकेज / मामला	To-261-4, to-261aa
सतह पर्वत	हाँ
पिन की संख्या	4
ट्रांजिस्टर तत्व सामग्री	सिलिकॉन
कलेक्टर-एमिटर ब्रेकडाउन वोल्टेज	80V
तत्वों की संख्या	1
हफे मिन	40
परिचालन तापमान	-65 ° C ~ 150 ° C TJ
पैकेजिंग	कट टेप (सीटी)
प्रकाशित	2005
JESD-609 कोड	ई 3
Pbfree कोड	हाँ
भाग की स्थिति	सक्रिय
नमी संवेदनशीलता स्तर (एमएसएल)	1 (असीमित)
समाप्ति की संख्या	4
ईसीसीएन कोड	Ear99
वोल्टेज - रेटेड डीसी	80V
अधिकतम शक्ति अपव्यय	1.5W
टर्मिनल स्थिति	दोहरी
टर्मिनल रूप	गूल विंग
वर्तमान रेटिंग	1 क
आवृत्ति	130MHz
आधार भाग संख्या	BCP56
पिन काउंट	4
तत्व विन्यास	अकेला
शक्ति का अपव्यय	1.5W
केस कनेक्शन	एकत्र करनेवाला
ट्रांजिस्टर आवेदन	एम्पलीफायर
बैंडविड्थ उत्पाद प्राप्त करें	130MHz
ध्रुवीयता/चैनल प्रकार	एनपीएन
ट्रांजिस्टर प्रकार	एनपीएन
कलेक्टर एमिटर वोल्टेज (VCEO)	80V
अधिकतम कलेक्टर वर्तमान	1 क
डीसी करंट गेन (एचएफई) (मिनट) @ आईसी, वीसीई	40 @ 150ma 2v
वर्तमान - कलेक्टर कटऑफ (अधिकतम)	100NA ICBO
वीसीई संतृप्ति (अधिकतम) @ आईबी, आईसी	500MV @ 50MA, 500mA
संक्रमण आवृत्ति	130MHz
अधिकतम ब्रेकडाउन वोल्टेज	80V
कलेक्टर आधार वोल्टेज (वीसीबीओ)	100V
एमिटर बेस वोल्टेज (VEBO)	5V
अधिकतम जंक्शन तापमान (टीजे)	150 ° C
ऊंचाई	1.75 मिमी
लंबाई	6.5 mm
चौड़ाई	3.5 मिमी
SVHC तक पहुँचें	कोई एसवीएचसी नहीं
विकिरण कठोरता	नहीं
रोह्स स्टेटस	ROHS3 आज्ञाकारी
सीसा मुक्त	सीसा मुक्त

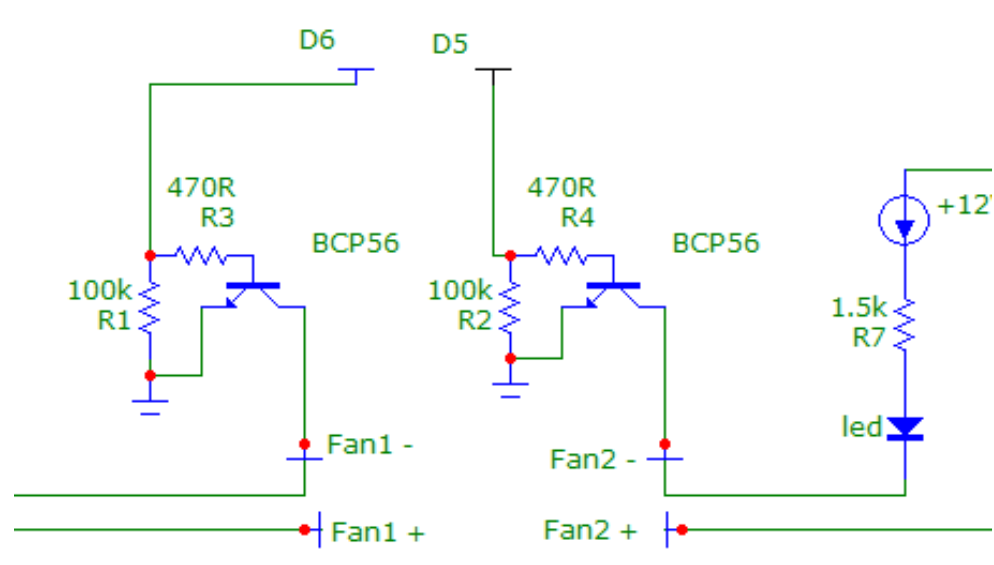

कार्यात्मक आरेख

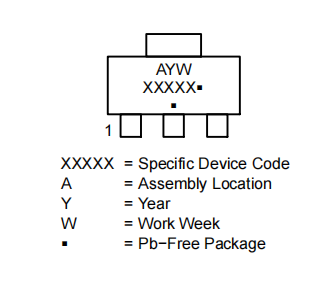

BCP56 के लिए पहचान चिह्न

वैकल्पिक

भाग संख्या	विवरण	उत्पादक
BCP56E6327	छोटे सिग्नल द्विध्रुवी ट्रांजिस्टर, 1 ए आई (सी), 80 वी वी (बीआर) सीईओ, 1-तत्व, एनपीएन, सिलिकॉन	सीमेंस
BCP56	छोटे सिग्नल द्विध्रुवी ट्रांजिस्टर, 1 ए आई (सी), 80 वी वी (बीआर) सीईओ, 1-तत्व, एनपीएन, सिलिकॉन	सीमेंस
BCP56,135	ट्रांजिस्टर स्मॉल सिग्नल ट्रांजिस्टर, बीआईपी सामान्य उद्देश्य छोटा संकेत	एनएक्सपी अर्धचालक
BCP56E6433	छोटे सिग्नल द्विध्रुवी ट्रांजिस्टर, 1 ए आई (सी), 80 वी वी (बीआर) सीईओ, 1-तत्व, एनपीएन, सिलिकॉन	सीमेंस

अनुप्रयोग

वोल्टेज विनियमन

BCP56 ट्रांजिस्टर रैखिक वोल्टेज नियामकों के दायरे में एक उल्लेखनीय स्थिति रखता है, जो सटीकता के साथ आउटपुट वोल्टेज का प्रबंधन करता है।यह भूमिका उन स्थितियों में विशेष रूप से प्रासंगिक हो जाती है जहां संवेदनशील इलेक्ट्रॉनिक घटकों को सावधानीपूर्वक वोल्टेज विनियमन के माध्यम से परिरक्षित किया जाना चाहिए।सर्किट में BCP56 का एकीकरण इसके चिकनी, कम-शोर वाले आउटपुट को उजागर करता है, जो एक स्थिर बिजली की आपूर्ति प्रदान करने के लिए मूल्यवान है, भले ही इसकी दक्षता नियामकों को स्विच करने के पीछे थोड़ा पीछे हो सकती है।

भार नियंत्रण

लो-साइड स्विच के डोमेन में, BCP56 लोड के एक स्पेक्ट्रम में कुशल ऑन-ऑफ नियंत्रण प्रदान करने में एक्सेल करता है।यह लचीलापन उन अनुप्रयोगों में प्रमुखता से प्रकट होता है जो कम लागत, उच्च-आवृत्ति स्विचिंग के लिए कॉल करते हैं।यह सर्किट कॉन्फ़िगरेशन को सरल बनाता है, मोटर्स और लैंप जैसे घटकों के बहुमुखी प्रबंधन को सुविधाजनक बनाता है, प्रदर्शन क्रेडेंशियल्स और लागत-प्रभावशीलता के बीच सामंजस्य बनाए रखता है।

ऊर्जा-सचेत बैटरी अनुप्रयोग

जब यह बैटरी-संचालित उपकरणों की बात आती है, तो BCP56 लगातार प्रदर्शन सुनिश्चित करते हुए बैटरी जीवन को बढ़ाने में, बिजली प्रबंधन में अपनी कौशल का प्रदर्शन करता है।पोर्टेबल गैजेट्स और रिमोट सेंसर अपने कुशल ऊर्जा उपयोग से बहुत लाभान्वित होते हैं, जिससे ऊर्जा उपयोग का अनुकूलन करते समय विविध परिस्थितियों में कार्यक्षमता को बनाए रखने वाले घटकों को प्राथमिकता देने की आवश्यकता का प्रदर्शन होता है।

गतिशील शक्ति विनियमन

BCP56 पावर मैनेजमेंट सर्किट में अपने मूल्य का दावा करता है, जो कि विभिन्न सर्किट सेक्शन में पावर वितरित करने के लिए प्रमुख पावर फ्लो रेगुलेशन के साथ काम करता है।व्यावहारिक उदाहरण कई पावर रेल के बीच बिजली वितरण को गतिशील रूप से समायोजित करने, सिस्टम दक्षता को बढ़ाने और ऊर्जा अपव्यय को कम करने में BCP56 की भूमिका को प्रदर्शित करते हैं।

कुशल शक्ति रूपांतरण

एक MOSFET ड्राइवर के रूप में, BCP56 अधिक पर्याप्त बिजली MOSFET को नियंत्रित करने में सहायता करता है, इनवर्टर और बिजली की आपूर्ति जैसे अनुप्रयोगों में भारी भार के प्रबंधन के लिए प्रमुख।यह पर्याप्त गेट ड्राइव पावर और न्यूनतम देरी के साथ MOSFETs के प्रभावी स्विचिंग का समर्थन करता है, जो उच्च घनत्व वाले बिजली परिदृश्यों में वाद्य साबित होता है।

बढ़ाया ऑडियो अनुभव

ऑडियो प्रवर्धन में, BCP56 की कुशलता से मध्यम शक्ति को संभालने की क्षमता इसे लाउडस्पीकर और ऑडियो आउटपुट सेगमेंट ड्राइविंग के लिए एक पसंदीदा विकल्प बनाती है।इसका कार्यान्वयन सिग्नल फिडेलिटी को बढ़ाने और विरूपण को कम करने में प्रमुख है, एक बेहतर श्रवण अनुभव सुनिश्चित करना, ऑडियोफाइल-ग्रेड उपकरणों में उपयोग किया जाता है जहां सटीक और स्पष्टता प्रमुख हैं।

कॉम्पैक्ट डिजाइन में अनुकूलनशीलता

BCP56 की उपयुक्तता मध्यम बिजली की सतह-माउंट अनुप्रयोगों तक फैली हुई है, जहां इसकी कॉम्पैक्टनेस तंग-स्पेस डिजाइनों में एक संपत्ति है।यह पहलू आधुनिक इलेक्ट्रॉनिक्स में डिजाइन लचीलेपन और एकीकरण के लिए ज्यादातर फायदेमंद हो जाता है, जहां एक छोटे से पदचिह्न के भीतर काफी शक्ति का प्रबंधन करने की इसकी क्षमता अगले-जीन उपकरणों को विकसित करने में गंभीर है, जो कि वियरबल्स से लेकर परिष्कृत संचार गियर तक होती है।
