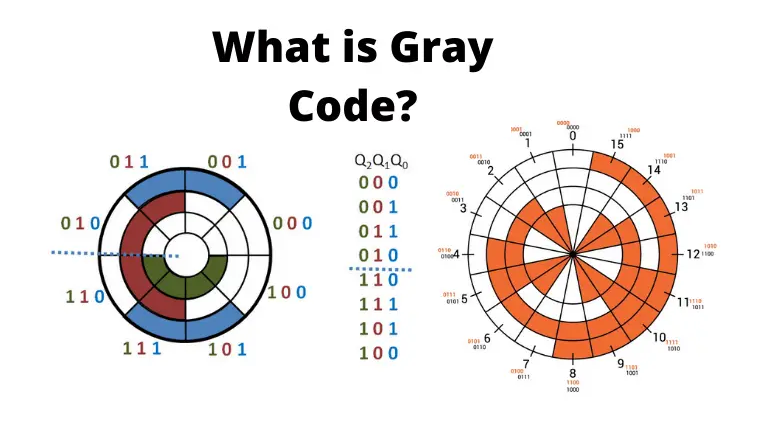

ग्रे कोड: यह कैसे काम करता है और यह क्यों मायने रखता है?

ग्रे कोड, एक अद्वितीय बाइनरी एन्कोडिंग प्रणाली, राज्यों के बीच सहज संक्रमण सुनिश्चित करके डिजिटल प्रौद्योगिकी में एक प्रमुख भूमिका निभाता है।पारंपरिक बाइनरी कोड के विपरीत, ग्रे कोड एक समय में केवल एक बिट को बदल देता है, डिजिटल सर्किट में राज्य परिवर्तनों के दौरान त्रुटियों को कम करता है।इस संपत्ति ने त्रुटि सुधार और डिजिटल संचार से लेकर रोटरी एन्कोडर्स में एन्कोडिंग तक के अनुप्रयोगों में अपेक्षित बना दिया है।इस लेख में, हम ग्रे कोड के कुख्यात अंडरपिनिंग, ऐतिहासिक विकास और व्यावहारिक अनुप्रयोगों में खुदाई करते हैं।वास्तविक परिदृश्यों और इसकी पीढ़ी के लिए उपयोग किए जाने वाले तरीकों में इसके महत्व की खोज करके, हम उन बुनियादी सिद्धांतों को उजागर करना चाहते हैं जो ग्रे कोड को आधुनिक डिजिटल सिस्टम की आधारशिला बनाते हैं।

सूची

ग्रे कोड का अवलोकन

ग्रे कोड एक परिष्कृत बाइनरी एन्कोडिंग प्रणाली है जो पेचीदा संपत्ति की विशेषता है जो आसन्न कोड केवल एक बाइनरी अंक द्वारा भिन्न होती है।यह अलग विशेषता किसी भी समय एकांत बिट परिवर्तन के साथ अधिकतम और न्यूनतम मूल्यों के बीच एक चिकनी संक्रमण को सक्षम करती है।नतीजतन, इसे अक्सर चक्रीय कोड या चिंतनशील कोड के रूप में जाना जाता है।डिजिटल सिस्टम के संदर्भ में, सटीक कोड संक्रमण का महत्व गहरा है।उदाहरण के लिए, पारंपरिक 8421 बाइनरी कोड का उपयोग करते समय, 0111 से 1000 से शिफ्टिंग सभी चार बिट्स को एक बार में बदलने के लिए प्रेरित करता है, जिससे सर्किट के भीतर अस्थायी गलत राज्य हो सकते हैं।इसके विपरीत, ग्रे कोड प्रभावी रूप से इन मुद्दों को कम करता है यह सुनिश्चित करके कि एक बार में केवल एक बिट बदल दिया जाता है, जिससे सर्किट त्रुटियों के जोखिम को काफी कम कर दिया जाता है।

ग्रे कोड की जटिलताएं इसकी अंतिम परिभाषा से परे हैं;यह विभिन्न प्रकार के अनुप्रयोगों में एक जीवंत उपकरण के रूप में कार्य करता है, जैसे:

• त्रुटि सुधार

• अंकीय संचार

• रोटरी एन्कोडर्स में स्थिति एन्कोडिंग

इसका कार्यान्वयन रोजमर्रा के परिदृश्यों में अवलोकनीय है, जैसे कि लचीला संचार प्रोटोकॉल का विकास जहां सिग्नल ट्रांसमिशन के दौरान गलत व्याख्या की संभावना को कम करना बहुत महत्व रखता है।

ग्रे कोड की विशेषताएं

विशेषता	विवरण
विश्वसनीयता कोडन	ग्रे कोड केवल एक बिट को बदलकर त्रुटियों को कम करता है आसन्न मूल्यों के बीच संक्रमण के दौरान, तर्क भ्रम को कम करना और प्राकृतिक बाइनरी कोड की तुलना में डिजिटल सर्किट में वर्तमान स्पाइक्स।
त्रुटि न्यूनतमकरण	प्राकृतिक बाइनरी कोड के विपरीत, जहां सभी बिट्स बदल सकते हैं (जैसे, दशमलव 3 से 4 तक), ग्रे कोड संक्रमण में केवल एक बिट शामिल होता है परिवर्तन, कोणीय के दौरान उल्लेखनीय त्रुटियों के जोखिम को कम करना विस्थापन-से-डिजिटल रूपांतरण।
निरपेक्ष कोडिंग पद्धति	ग्रे कोड एक पूर्ण एन्कोडिंग विधि का उपयोग करता है, सुनिश्चित करता है विश्वसनीयता और यादृच्छिक डेटा में उल्लेखनीय त्रुटियों की संभावना को कम करना पुनर्प्राप्ति।
एकल-चरण और चक्रीय विशेषताएं	ग्रे कोड का सिंगल-स्टेप फीचर केवल एक बिट सुनिश्चित करता है लगातार कोड के बीच परिवर्तन।इसकी चक्रीय प्रकृति सहज का समर्थन करती है संक्रमण, सटीकता और विश्वसनीयता बढ़ाना।
आत्म-पूरक और चिंतनशील विशेषताएं	चिंतनशील और आत्म-पूरक प्रकृति सरल बनाती है नकारात्मक संचालन और एन्कोडिंग और डिकोडिंग के दौरान निरंतरता सुनिश्चित करता है।
परिवर्तनीय भार कोड	प्रत्येक ग्रे कोड बिट में एक निश्चित वजन नहीं होता है, जिससे प्रत्यक्ष आकार की तुलना या अंकगणितीय संचालन मुश्किल है।रूपांतरण आगे की प्रक्रिया के लिए प्राकृतिक बाइनरी कोड की आवश्यकता है।
अर्ध-वजन कोड	ग्रे कोड का वजन 2 के रूप में परिभाषित किया गया हैमैं−1 (सबसे कम के साथ बिट i = 1), यह विशिष्ट अनुप्रयोगों के लिए उपयुक्त है जो अद्वितीय की आवश्यकता है एन्कोडिंग।
समता स्थिरता	ग्रे कोड मैचों के दशमलव के बराबर की समता कोड वर्ड में 1s की गिनती की समता, में स्थिरता सुनिश्चित करना समता की जाँच।

उन्नत टाइमिंग स्टॉपवॉच

दशमलव	4-बिट प्राकृतिक बाइनरी कोड	4-अंक विशिष्ट ग्रे कोड	दशमलव तीन ग्रे कोड	दशमलव खाली छह ग्रे कोड	दशमलव कूद छह ग्रे कोड	चरण कोड
0	0	0	10	0	0	0
1	1	1	110	1	1	1
2	10	11	111	11	11	11
3	11	10	101	10	10	111
4	100	110	100	110	110	1111
5	101	111	1100	1110	111	11111
6	110	101	1101	1110	101	11110
7	111	100	1111	1011	100	11100
8	1000	1100	1110	1001	1100	11000
9	1001	1101	1010	1000	10000	10000
10	1010	1111	----	----	----	----
11	1011	1110	----	----	----	----
12	1100	1010	----	----	----	----
13	1101	1011	----	----	----	----
14	1110	1001	----	----	----	----
15	1111	1000	----	----	----	----

ग्रे कोड का विकास इतिहास

पहलू	विवरण
प्रारंभिक अवधारणा	1880 में जीन-मौरिस बॉडोट द्वारा एक प्रकार के रूप में पेश किया गया ग्रे कोड।
औपचारिक परिचय	1940 के दशक में बेल लैब्स में फ्रैंक ग्रे द्वारा प्रस्तावित।
उद्देश्य	सिग्नल ट्रांसमिशन में त्रुटियों को कम करने के लिए, विशेष रूप से में पल्स कोड मॉड्यूलेशन (पीसीएम) सिस्टम।
पेटेंट विवरण	1947 में फ्रैंक ग्रे द्वारा दायर किया गया और 1953 में दिए गए शीर्षक "पल्स कोड संचार।"
मुख्य विकास	ग्रे कोड एनालॉग-टू-डिजिटल के लिए आवश्यक हो गया रूपांतरण, डिजिटल प्रौद्योगिकी में एक महत्वपूर्ण मील का पत्थर को चिह्नित करना।
प्रारंभिक दत्तक ग्रहण	जॉर्ज स्टिबिट्ज़ ने 1941 में ग्रे कोड का उपयोग किया ताकि एक विकसित हो सके डिजिटल सर्किट डिजाइन को सरल बनाने के लिए 8-एलिमेंट ग्रे कोड काउंटर और राज्य संक्रमण के दौरान त्रुटियों को कम करना।
ऐतिहासिक संदर्भ	20 वीं शताब्दी के मध्य में उभरा, तेजी से की अवधि तकनीकी प्रगति और विश्वसनीय संचार के लिए उच्च मांग सिस्टम।
महत्व	ग्रे कोड ने व्यावहारिक के साथ सैद्धांतिक प्रगति को बढ़ाया अनुप्रयोग, बढ़ते डिजिटल में सटीक डेटा ट्रांसमिशन सुनिश्चित करना परिदृश्य।

ग्रे कोड का रूपांतरण विधि

ग्रे कोड का निर्माण एक पुनरावर्ती तकनीक को नियोजित करता है जो इसकी चिंतनशील विशेषताओं का लाभ उठाता है।यह दृष्टिकोण न केवल ग्रे कोड के परिष्कार को प्रदर्शित करता है, बल्कि डिजिटल सर्किट डिजाइन और त्रुटि सुधार जैसे क्षेत्रों में इसके व्यापक उपयोगों को भी प्रकट करता है, जहां सटीकता को गहराई से महत्व दिया जाता है।

पुनरावर्ती उत्पादन प्रक्रिया

यात्रा (n+1) -बिट ग्रे कोड में प्रारंभिक 2^n कोड शब्दों के गठन के साथ शुरू होती है।ये कोड शब्द एन-बिट ग्रे कोड को मिरर करने के लिए डिज़ाइन किए गए हैं, प्रत्येक कोड को 0 द्वारा उपसर्ग के साथ। यह प्रारंभिक चरण मौजूदा अनुक्रमों पर विस्तार करने के लिए एक स्पष्ट और व्यवस्थित संरचना देता है।ग्रे कोड की चिंतनशील गुणवत्ता महत्वपूर्ण रूप से बाहर खड़ी है।बाद के 2^एन कोड शब्दों में रिवर्स ऑर्डर में प्रस्तुत एन-बिट ग्रे कोड शामिल है, प्रत्येक 1 द्वारा उपसर्ग। यह समरूपता न केवल पीढ़ी की प्रक्रिया को सुव्यवस्थित करती है, बल्कि कोड संक्रमण की निर्भरता को भी बढ़ाती है, जिससे बिट के दौरान त्रुटियों की संभावना कम हो जाती है।परिवर्तन।इस तरह की विशेषताओं में रोटरी एनकोडर और डिजिटल संचार प्रणालियों जैसे क्षेत्रों में व्यापक अनुप्रयोग पाया गया है, जहां त्रुटियों को कम करने की तात्कालिकता गहराई से प्रतिध्वनित होती है।

कुशल अनुक्रम पीढ़ी

इस पुनरावर्ती विधि की संगठित प्रकृति ग्रे कोड अनुक्रमों की प्रभावी पीढ़ी को बढ़ावा देती है।ग्रे कोड के आंतरिक गुणों का उपयोग करके, दृष्टिकोण कम्प्यूटेशनल जटिलता को कम करता है।यह दक्षता वास्तविक प्रणालियों में ज्यादातर लाभप्रद साबित होती है, जहां गति और सटीकता की मांग अक्सर प्रदर्शन के दबाव के साथ परस्पर जुड़ी होती है।

ग्रे कोड के अनुप्रयोग

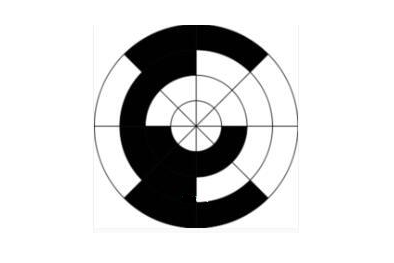

ग्रे कोड विविध क्षेत्रों में कई अनुप्रयोगों में अपनी जगह पाता है, ज्यादातर कोण सेंसर, मशीन टूल्स और ऑटोमोटिव ब्रेक सिस्टम में।इन संदर्भों में, सेंसर को सटीक यांत्रिक पदों को प्रसारित करने का काम सौंपा जाता है, जो सुरक्षा और प्रदर्शन दोनों को सुनिश्चित करने के लिए आवश्यक है।उदाहरण के लिए, एक कोडिंग डिस्क को संपर्कों के साथ फिट किया जा सकता है जो डिस्क के रोटेशन को मिरर करते हुए 3-बिट बाइनरी कोड का उत्पादन करते हैं।डिस्क के गहरे क्षेत्र एक लॉजिक 1 सिग्नल के अनुरूप हैं, जबकि लाइटर सेक्टर लॉजिक 0 को इंगित करते हैं। इन क्षेत्रों के लिए ग्रे कोड का उपयोग करना गारंटी देता है कि प्रत्येक क्रमिक कोड के साथ केवल एक बिट बदलता है।यह विशेषता ज्यादातर मूल्यवान है क्योंकि यह निर्माण विसंगतियों से उपजी संभावित त्रुटियों को कम करती है, इस प्रकार सेंसर की विश्वसनीयता को बढ़ाती है।

ग्रे कोड भी कर्णगॉफ मैप्स के माध्यम से तर्क कार्यों के सरलीकरण में महत्वपूर्ण योगदान देता है।यह सरलीकरण न केवल डिजिटल सर्किट के डिजाइन में सहायता करता है, बल्कि जटिलता को सुव्यवस्थित करने और समग्र दक्षता को बढ़ाने में भी मदद करता है।इसके अलावा, ग्रे कोड की प्रासंगिकता समस्या को सुलझाने की स्थितियों तक फैली हुई है, जैसे कि नौ सीरियल समस्याएं, जहां राज्य संक्रमण ग्रे कोड सिद्धांतों का पालन करते हैं।यह कनेक्शन सरल संख्यात्मक प्रतिनिधित्व से परे ग्रे कोड की अनुकूलनशीलता का उदाहरण देता है;यह विभिन्न तार्किक और कम्प्यूटेशनल चुनौतियों में एक प्रारंभिक अवधारणा के रूप में कार्य करता है।

हनोई पहेली के टॉवर के संदर्भ में, प्रत्येक अंगूठी 0 और 1 द्वारा दर्शाई गई दो राज्यों को प्रदर्शित कर सकती है, साथ में एक चक्रीय द्विआधारी अनुक्रम बनाता है।इस पहेली को हल करने के लिए आवश्यक राज्य परिवर्तनों की संख्या दशमलव संख्या 341 के साथ संरेखित होती है, जो 1111111111 के ग्रे कोड प्रतिनिधित्व से जुड़ी है। यह संबंध न केवल ग्रे कोड के गणितीय परिष्कार पर प्रकाश डालता है, बल्कि एल्गोरिथ्म डिजाइन और अनुकूलन में इसके व्यावहारिक महत्व पर भी जोर देता है।।
