एम्बेडेड सिस्टम में इंटरप्ट सर्विस रूटीन (ISRS): अवधारणाएं, महत्व और डिजाइन

एंबेडेड सिस्टम और कंप्यूटिंग में, इंटरप्ट सर्विस रूटीन (ISRS) यह सुनिश्चित करने में एक भूमिका निभाते हैं कि महत्वपूर्ण कार्यों को तुरंत सिस्टम के समग्र प्रदर्शन को धीमा किए बिना, तुरंत संभाला जाता है।ISRs हार्डवेयर रुकावटों को प्रबंधित करने के लिए महत्वपूर्ण हैं, उन संकेतों के लिए जिनके लिए प्रोसेसर का तत्काल ध्यान देने की आवश्यकता होती है और वे सिस्टम को मांग वाले वातावरण में भी जवाबदेही बनाए रखने की अनुमति देते हैं।यह लेख यह पता लगाएगा कि आईएसआर क्या हैं, वे कैसे काम करते हैं, और सिस्टम प्रदर्शन को बढ़ावा देने के लिए कुशल आईएसआर डिजाइन करने के लिए सर्वोत्तम प्रथाएं हैं।

सूची

एक इंटरप्ट सर्विस रूटीन (ISR) क्या है?

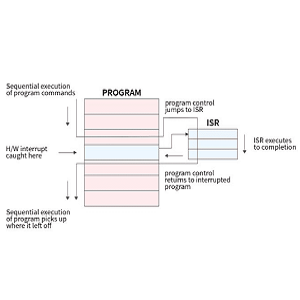

एक इंटरप्ट सर्विस रूटीन (ISR) एक विशेष फ़ंक्शन या सबरूटीन है जो हार्डवेयर इंटरप्ट को संभालने के लिए डिज़ाइन किया गया है।जब कोई बाहरी घटना सीपीयू से तत्काल ध्यान देने की मांग करती है, तो इंटरप्ट होता है, जिससे यह अस्थायी रूप से अपने वर्तमान कार्य को रोकता है और नई घटना का प्रबंधन करने के लिए आईएसआर में कूद जाता है।उदाहरण के लिए, टाइमर ओवरफ्लो, सेंसर इनपुट परिवर्तन, और उपयोगकर्ता इनपुट से परिधीय (जैसे, बटन प्रेस) से इंटरप्ट को ट्रिगर किया जा सकता है।एक बार जब ISR द्वारा रुकावट को संभाला जाता है, तो CPU अपने मूल कार्य को फिर से शुरू कर देता है जहां से यह छोड़ दिया गया था।यह सहज संक्रमण समय प्रणालियों के लिए अच्छा है, यह सुनिश्चित करते हुए कि सिस्टम के समग्र वर्कफ़्लो में देरी को कम करते हुए महत्वपूर्ण घटनाओं को प्राथमिकता दी जाती है।

इंटरप्ट हैंडलिंग में ISR रजिस्टर की भूमिका

इंटरप्ट मैनेजमेंट का एक महत्वपूर्ण घटक आईएसआर रजिस्टर है, जो वर्तमान में संसाधित किए जा रहे रुकावट के स्तरों पर नज़र रखता है और जो उच्च-प्राथमिकता वाली घटनाओं के कारण अस्थायी रूप से अलग सेट किए गए हैं।यहां बताया गया है कि प्रक्रिया विस्तार से कैसे काम करती है:

इंटरप्ट ट्रिगर: सीपीयू, किसी कार्य को निष्पादित करते समय, हार्डवेयर डिवाइस (जैसे, एक टाइमर ओवरफ्लो या सेंसर परिवर्तन) से एक इंटरप्ट सिग्नल प्राप्त करता है।

संदर्भ बचत:सिस्टम अखंडता सुनिश्चित करने के लिए, सीपीयू प्रमुख रजिस्टरों के मूल्यों को संग्रहीत करके अपने वर्तमान संदर्भ को बचाता है।यह सीपीयू को अपने पिछले कार्य को फिर से शुरू करने की अनुमति देता है, जब आईएसआर पूरा हो जाता है, तो डेटा खोने के बिना।

ISR निष्पादन: सीपीयू इंटरप्ट सर्विस रूटीन में कूदता है, एक निर्दिष्ट सबरूटीन जो इवेंट का प्रबंधन करता है।ISR सेंसर डेटा पढ़ने, उपयोगकर्ता इनपुट को संसाधित करने या एक परिधीय डिवाइस के साथ संचार की सुविधा जैसे कार्यों को संभालता है।

टास्क शेड्यूलिंग: ISR समाप्त होने के बाद, सिस्टम का कार्य अनुसूचक यह निर्धारित करता है कि आगे किस कार्य को निष्पादित करना है।एक पूर्ववर्ती कर्नेल वातावरण में, उच्चतम-प्राथमिकता वाले कार्य जो चलाने के लिए तैयार है, तुरंत निष्पादित किया जाएगा।

ISRS महत्वपूर्ण क्यों हैं?

इंटरप्ट सर्विस रूटीन्स (ISRS) एम्बेडेड सिस्टम में महत्वपूर्ण तंत्र हैं जो सीपीयू को अतुल्यकालिक घटनाओं पर जल्दी से प्रतिक्रिया करने की अनुमति देते हैं, एक कार्यक्रम जो एक कार्यक्रम के नियमित प्रवाह के बाहर होने वाली घटनाएं हैं।ISRS के बिना, एक प्रणाली को इन घटनाओं की जांच करने के लिए निरंतर मतदान पर भरोसा करना होगा, एक ऐसी प्रक्रिया जो अक्षम है और देरी के लिए प्रवण है।महत्वपूर्ण संकेतों के लिए तत्काल प्रतिक्रियाओं को सक्षम करके, ISRs एम्बेडेड सिस्टम के प्रदर्शन और विश्वसनीयता में सुधार करते हैं, विशेष रूप से समय-संवेदनशील अनुप्रयोगों में।उदाहरण के लिए, ऑटोमोटिव सिस्टम में, इंटरप्ट एयरबैग परिनियोजन और एंटी-लॉक ब्रेकिंग सिस्टम (एबीएस) जैसी सुरक्षा सुविधाओं में एक भूमिका निभाते हैं, जहां प्रसंस्करण में किसी भी देरी से किसी भी तरह की देरी से जीवन-धमकी के परिणाम हो सकते हैं।औद्योगिक स्वचालन में, रुकावट यह सुनिश्चित करती है कि मशीनरी सेंसर या इनपुट में परिवर्तन के लिए तुरंत प्रतिक्रिया दे सकती है, दुर्घटनाओं या महंगी उपकरणों को नुकसान को रोक सकती है।इसी तरह, वेंटिलेटर या हार्ट मॉनिटर जैसे चिकित्सा उपकरणों में, समय पर इंटरप्ट हैंडलिंग जीवन और मृत्यु के बीच का अंतर हो सकता है, यह सुनिश्चित करना कि महत्वपूर्ण प्रणालियां बिना देरी के काम करती हैं।

कुशल ISRS डिजाइन करना

एक प्रणाली के प्रदर्शन और जवाबदेही को अधिकतम करने के लिए, ISRs को सावधानीपूर्वक डिजाइन किया जाना चाहिए।प्रभावी इंटरप्ट सर्विस रूटीन (ISR) कार्यान्वयन विश्वसनीय, तेज और कुशल एम्बेडेड सिस्टम व्यवहार सुनिश्चित करने के लिए बहुत अच्छा है।इष्टतम प्रदर्शन को प्राप्त करने के लिए एम्बेडेड सिस्टम में ISRs को लागू करते समय कुछ सर्वोत्तम प्रथाओं का पालन करने के लिए यहां कुछ सर्वोत्तम प्रथाएं हैं।

ISRS को छोटा और तेज रखें

ISRS लिखने के लिए सबसे महत्वपूर्ण नियम उन्हें यथासंभव छोटा और तेज़ रखना है।जबकि एक ISR निष्पादित कर रहा है, CPU अन्य कार्यों को संसाधित नहीं कर सकता है, इसलिए लंबी या जटिल दिनचर्या सिस्टम ऑपरेशन में देरी का कारण बन सकती है।इसे प्राप्त करने के लिए, एक आईएसआर के अंदर लंबी गणना करने या समय लेने वाले कार्यों को कॉल करने से बचें।इसके बजाय, अवरोध को जल्दी से संभालने पर ध्यान केंद्रित करें और गैर-महत्वपूर्ण कार्यों को पृष्ठभूमि प्रक्रिया या मुख्य कार्यक्रम लूप के लिए बंद कर दें।यह सुनिश्चित करता है कि ISR घटनाओं के लिए कुशल और उत्तरदायी बना रहे।

रुकावट आवृत्ति को कम करें

अत्यधिक संख्या में रुकावट सीपीयू को अभिभूत कर सकती है, जिसके परिणामस्वरूप एक रुकावट तूफान होता है, जहां सिस्टम प्राथमिक कार्यक्रम कार्यों को निष्पादित करने की तुलना में अधिक समय संभालने में खर्च करता है।यह समग्र प्रणाली के प्रदर्शन को कम करता है।इंटरप्ट फ्रीक्वेंसी को कम करने के लिए, शोर या उछाल के संकेतों के कारण होने वाले झूठे ट्रिगर को रोकने के लिए यांत्रिक स्विच के लिए हार्डवेयर डिबाउनिंग को लागू करें।इसके अतिरिक्त, आवधिक टाइमर सुनिश्चित करने के लिए टाइमर अंतराल को समायोजित करें, जो अत्यधिक व्यवधान उत्पन्न नहीं करता है जो सिस्टम ऑपरेशन में बाधा डाल सकता है।

रुकावटों को प्राथमिकता दें

कई रुकावटों के साथ एम्बेडेड सिस्टम में, यह सुनिश्चित करने के लिए उपयुक्त प्राथमिकता स्तरों को असाइन करने की आवश्यकता है कि सबसे महत्वपूर्ण घटनाओं को पहले संभाला जाए।अधिकांश आधुनिक माइक्रोकंट्रोलर्स में एक नेस्टेड वेक्टर इंटरप्ट कंट्रोलर (एनवीआईसी) होता है, जो विभिन्न अंतरालों के लिए प्राथमिकता के स्तर को निर्धारित करने की अनुमति देता है।रुकावटों को प्राथमिकता देकर, आप कम-प्राथमिकता वाले कार्यों को समय-संवेदनशील या मिशन-महत्वपूर्ण कार्यों में देरी से रोक सकते हैं।यह दृष्टिकोण यह सुनिश्चित करता है कि उच्च-प्राथमिकता में बाधाएं हमेशा तुरंत संसाधित होती हैं।

साझा संसाधनों की रक्षा करें

जब कोई ISR और मुख्य कार्यक्रम चर, हार्डवेयर रजिस्टर, या मेमोरी बफ़र्स जैसे संसाधनों को साझा करते हैं, तो रेस की स्थिति या डेटा भ्रष्टाचार का जोखिम होता है यदि पहुंच ठीक से प्रबंधित नहीं होती है।इससे अप्रत्याशित व्यवहार या सिस्टम क्रैश हो सकता है।संघर्षों को रोकने के लिए, साझा संसाधनों तक पहुंच का प्रबंधन करने के लिए वर्गों या सेमाफोर जैसे सिंक्रनाइज़ेशन तंत्र का उपयोग करें।वैकल्पिक रूप से, अस्थायी रूप से अक्षम कर देता है जब साझा संसाधनों तक पहुँचने के लिए यह सुनिश्चित करने के लिए कि एक ऑपरेशन के दौरान मुख्य कार्यक्रम बाधित नहीं है।

एक मोटर वाहन एयरबैग प्रणाली में ISR

आइए एक ऑटोमोटिव एयरबैग सिस्टम में एक इंटरप्ट सर्विस रूटीन (ISR) के व्यावहारिक उदाहरण पर विचार करें।जब एक कार दुर्घटना होती है, तो सेंसर अचानक मंदी का पता लगाते हैं और तुरंत एयरबैग कंट्रोल यूनिट (एसीयू) में एक रुकावट को ट्रिगर करते हैं।इस रुकावट के लिए ISR कई कार्य करता है: यह क्रैश इवेंट की पुष्टि करने के लिए सेंसर डेटा पढ़ता है, एयरबैग परिनियोजन के लिए उपयुक्त समय की गणना करता है, और एयरबैग परिनियोजन तंत्र को ट्रिगर करता है।वाहन के रहने वालों की सुरक्षा के लिए एयरबैग की परतें सही समय पर एयरबैग की तैनाती को सुनिश्चित करने के लिए इस पूरी प्रक्रिया को मिलीसेकंड के भीतर पूरा किया जाना चाहिए।यदि ISR को खराब तरीके से डिज़ाइन किया गया है या निष्पादित करने में बहुत लंबा समय लगता है, तो एयरबैग बहुत देर से तैनात कर सकता है, जिससे विनाशकारी परिणाम हो सकते हैं।इसलिए, ISR की दक्षता और गति एयरबैग प्रणाली की सुरक्षा और प्रभावशीलता सुनिश्चित करने में महान हैं।

उन्नत अंतर -प्रबंधन तकनीक

अधिक जटिल प्रणालियों में, इंटरप्ट सर्विस रूटीन (ISRS) के प्रदर्शन और दक्षता का अनुकूलन करना महत्वपूर्ण हो जाता है, विशेष रूप से समय अनुप्रयोगों में।इसे प्राप्त करने के लिए, आप विभिन्न प्रकार के उन्नत इंटरप्ट मैनेजमेंट तकनीकों को लागू कर सकते हैं जो विलंबता को कम करते हैं, कार्यों को अधिक प्रभावी ढंग से प्राथमिकता देते हैं, और सिस्टम प्रदर्शन पर समग्र प्रभाव को कम करते हैं।नीचे तीन प्रमुख तकनीकें हैं जो आमतौर पर उन्नत प्रणालियों में उपयोग की जाती हैं ताकि इंटरप्ट हैंडलिंग में सुधार किया जा सके।

नेस्टेड इंटरप्ट

नेस्टेड इंटरप्ट्स उच्च-प्राथमिकता को कम-प्राथमिकता वाले आईएसआर के निष्पादन को पूर्वनिर्मित करने की अनुमति देता है, यह सुनिश्चित करता है कि घटनाओं को बिना देरी के संभाला जाए।एक बुनियादी रुकावट प्रणाली में, एक बार एक ISR ट्रिगर होने के बाद, वर्तमान ISR पूरा होने तक अन्य सभी व्यवधानों को अक्षम कर दिया जाता है।यह दृष्टिकोण उच्च-प्राथमिकता वाली घटनाओं का जवाब देने में देरी का कारण बन सकता है यदि कम-प्राथमिकता आईएसआर पहले से ही प्रगति पर है।नेस्टेड इंटरप्ट को सक्षम करके, सिस्टम कम-प्राथमिकता वाले आईएसआर को रोक सकता है, अधिक जरूरी रुकावट को संभाल सकता है, और फिर उच्च-प्राथमिकता वाले कार्य को पूरा करने के बाद प्रारंभिक आईएसआर को फिर से शुरू कर सकता है।यह तकनीक प्रणाली की जवाबदेही में सुधार करती है, विशेष रूप से उन परिदृश्यों में जहां समय-संवेदनशील घटनाएं अप्रत्याशित रूप से होती हैं और उन्हें प्राथमिकता दी जानी चाहिए।उदाहरण के लिए, एक मोटर वाहन प्रणाली में, दुर्घटना के दौरान अचानक मंदी का पता लगाने वाले एक सेंसर को कम महत्वपूर्ण अंतरालों, जैसे इंजन निदान पर प्राथमिकता दी जानी चाहिए।हालांकि, नेस्टेड इंटरप्ट को लागू करने के लिए प्राथमिकता उलटा जैसे मुद्दों से बचने के लिए सावधानीपूर्वक डिजाइन की आवश्यकता होती है, जहां कम-प्राथमिकता वाले कार्य अनुचित हैंडलिंग के कारण उच्च-प्राथमिकता वाले कार्यों को अवरुद्ध करते हैं।

अंतर -वेक्टर टेबल

इंटरप्ट वेक्टर टेबल प्रत्येक विशिष्ट इंटरप्ट इवेंट के लिए उपयुक्त ISR का पता लगाने के लिए एक तालिका का उपयोग करके कई प्रकार के रुकावटों का प्रबंधन करने के लिए एक संरचित तरीका प्रदान करते हैं।सरल प्रणालियों में, प्रोसेसर को यह निर्धारित करने के लिए संभावित रुकावटों की एक सूची के माध्यम से खोज करनी पड़ सकती है कि कौन से आईएसआर निष्पादित करना है, जो अनावश्यक देरी का परिचय दे सकता है।एक इंटरप्ट वेक्टर टेबल मेमोरी में संग्रहीत एक पूर्वनिर्धारित तालिका के माध्यम से प्रत्येक इंटरप्ट प्रकार को सीधे अपने संबंधित ISR में मैप करके इस अक्षमता को समाप्त कर देता है।जब कोई रुकावट होती है, तो सिस्टम तुरंत उचित आईएसआर में कूदने के लिए तालिका को संदर्भित कर सकता है, विलंबता को कम कर सकता है और समग्र प्रदर्शन में सुधार कर सकता है।यह तकनीक कई बाह्य उपकरणों के साथ प्रणालियों में उपयोगी है, जहां विभिन्न स्रोतों से कई व्यवधानों को जल्दी और कुशलता से संभाला जाना चाहिए।उदाहरण के लिए, एक माइक्रोकंट्रोलर में एक मोटर वाहन एयरबैग प्रणाली का प्रबंधन, क्रैश सेंसर, सीटबेल्ट सेंसर और डायग्नोस्टिक अलर्ट के लिए रुकावट हो सकती है।एक इंटरप्ट वेक्टर टेबल यह सुनिश्चित करता है कि इनमें से प्रत्येक इंटरप्ट को अनावश्यक प्रसंस्करण देरी के बिना सही ISR में रूट किया जाता है।

आस्थगित अंतराल हैंडलिंग

आस्थगित इंटरप्ट हैंडलिंग में इंटरप्ट हैंडलिंग प्रक्रिया को दो भागों में विभाजित करना शामिल है: एक समय-महत्वपूर्ण खंड जो आईएसआर के भीतर चलता है और एक गैर-महत्वपूर्ण खंड जिसे पृष्ठभूमि प्रक्रिया के लिए स्थगित किया जा सकता है।यह तकनीक उन प्रणालियों में मूल्यवान है जहां ISRs को अन्य व्यवधानों को अवरुद्ध करने से बचने के लिए जितनी जल्दी हो सके निष्पादित करना होगा।ISR केवल सबसे जरूरी कार्य करता है जैसे कि सेंसर डेटा पढ़ना या बाहर निकलने से पहले इंटरप्ट सिग्नल को स्वीकार करना।गैर-महत्वपूर्ण कार्य, जैसे डेटा लॉगिंग करना या विस्तृत गणना करना, एक अलग पृष्ठभूमि प्रक्रिया के लिए स्थगित कर दिया जाता है जो सिस्टम निष्क्रिय या कम व्यस्त होने पर चलता है।यह दृष्टिकोण ISR के अंदर बिताए गए समय को कम करता है, समग्र अंतराल विलंबता को कम करता है, और यह सुनिश्चित करता है कि सिस्टम नए इंटरप्ट के लिए उत्तरदायी बना रहे।एक ऑटोमोटिव एयरबैग सिस्टम में, उदाहरण के लिए, ISR क्रैश डिटेक्शन को संभाल सकता है और तुरंत एयरबैग परिनियोजन को ट्रिगर कर सकता है, जबकि इवेंट विवरण को लॉग इन करना या सिस्टम डायग्नोस्टिक्स को कम-प्राथमिकता वाले पृष्ठभूमि कार्य के लिए स्थगित करना है।हालांकि, आस्थगित इंटरप्ट हैंडलिंग को यह सुनिश्चित करने के लिए सावधानीपूर्वक कार्य शेड्यूलिंग की आवश्यकता होती है कि स्थगित कार्य समयबद्ध तरीके से पूरा हो जाएं और संचित न करें, संभवतः सिस्टम में देरी का कारण बनता है।
