नियंत्रण प्रणालियों का परिचय: कार्य, प्रकार और अनुप्रयोग

जब भी कोई मशीन तापमान, गति या स्तर जैसे किसी मान को स्वचालित रूप से स्थिर रखती है तो आप नियंत्रण प्रणालियों का उपयोग करते हैं।यह आलेख बताता है कि नियंत्रण प्रणाली क्या है, इसके हिस्से एक साथ कैसे काम करते हैं, और फीडबैक आउटपुट को कैसे सही रखता है।आप मुख्य प्रकार के सिस्टम और संचालन में वे कैसे व्यवहार करते हैं, यह भी देखेंगे।सामान्य उपयोग, लाभ और सीमाएँ शामिल हैं।

कैटलॉग

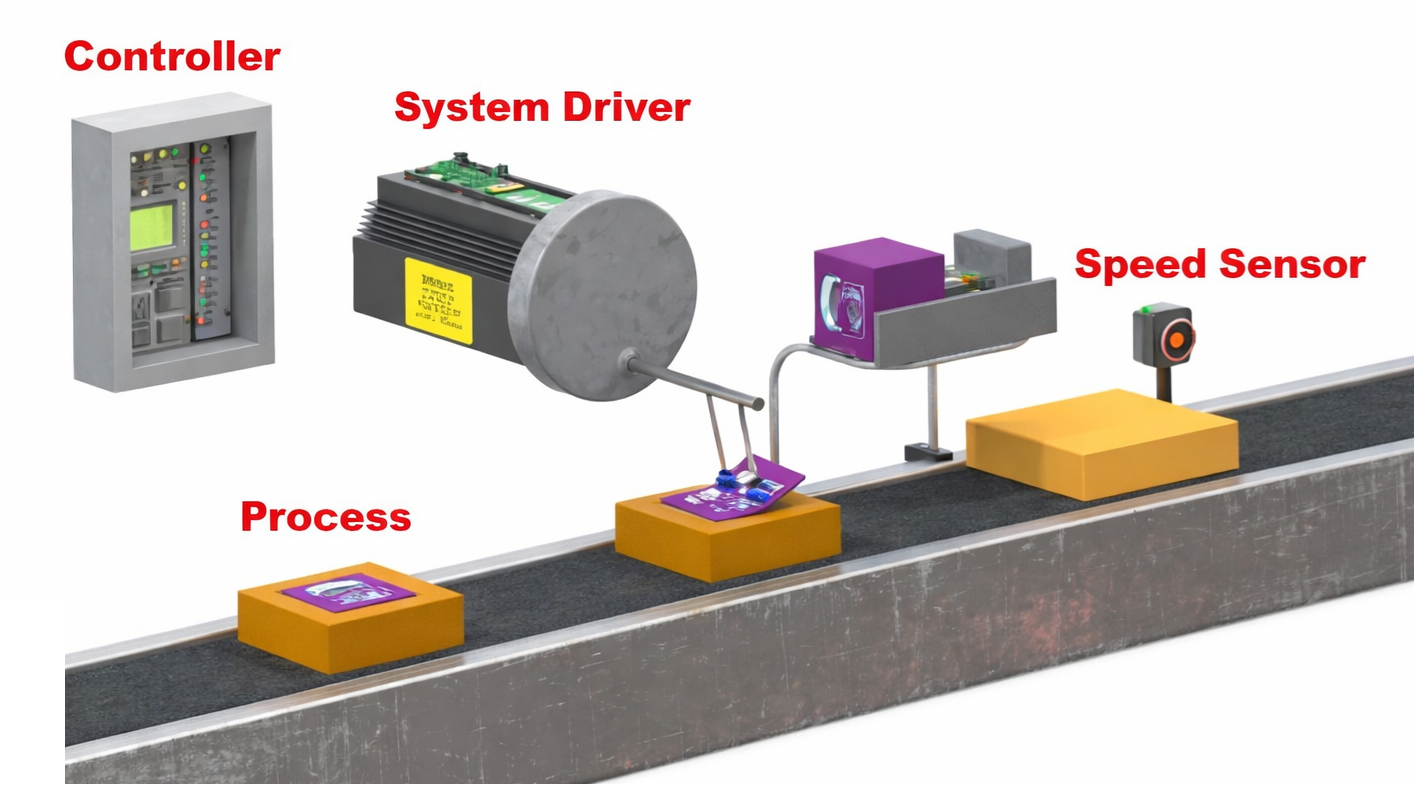

चित्र 1. नियंत्रण प्रणाली उदाहरण

नियंत्रण प्रणाली क्या है?

नियंत्रण प्रणाली एक ऐसी प्रणाली है जो मापे गए मान को वांछित लक्ष्य मान के करीब रखती है।इसका उद्देश्य किसी प्रक्रिया को स्वचालित रूप से समायोजित करना है ताकि स्थिति बदलने पर भी आउटपुट सही रहे।उदाहरण के लिए, एक रूम थर्मोस्टेट तापमान को निर्धारित स्तर के करीब रखता है, और एक कार क्रूज़ नियंत्रण वाहन को चयनित गति पर रखता है।एक जल टैंक स्तर नियंत्रक चुने हुए निशान पर पानी की ऊंचाई भी बनाए रखता है।सरल शब्दों में, एक नियंत्रण प्रणाली आवश्यक मान से मेल खाने के लिए एक चर की लगातार जांच और सुधार करती है।

नियंत्रण प्रणाली के बुनियादी तत्व

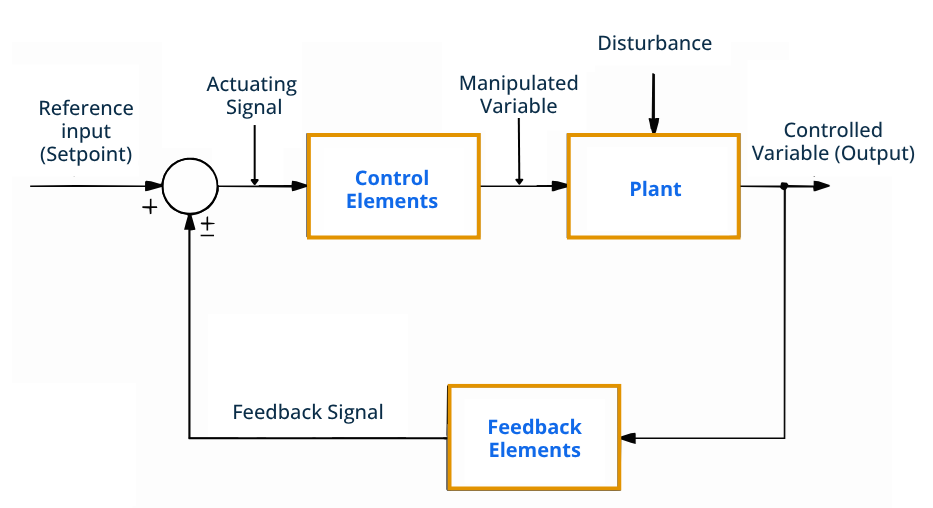

चित्र 2. नियंत्रण प्रणाली ब्लॉक आरेख

एक नियंत्रण प्रणाली कई मानक भागों से बनी होती है, जिनमें से प्रत्येक एक विशिष्ट कार्य करता है।

• संदर्भ इनपुट (सेटपॉइंट)

यह वांछित मान है जिसे सिस्टम बनाए रखने का प्रयास करता है।यह चयनित लक्ष्य स्थिति का प्रतिनिधित्व करता है।सिस्टम हमेशा वास्तविक मूल्य की तुलना इस संदर्भ से करता है।

• सक्रिय करने वाला संकेत

यह वांछित और वास्तविक मानों की तुलना करने के बाद उत्पन्न होने वाला संकेत है।यह दर्शाता है कि कितने समायोजन की आवश्यकता है।सिग्नल सिस्टम को सुधार के लिए तैयार करता है।

• नियंत्रण तत्व

ये भाग निर्णय लेने की प्रक्रिया को संभालते हैं।वे प्राप्त संकेत के आधार पर सुधारात्मक कार्रवाई निर्धारित करते हैं।इस चरण का आउटपुट समायोजन के लिए प्रक्रिया तैयार करता है।

• हेरफेर किया गया चर

यह प्रक्रिया के लिए भेजी गई समायोज्य मात्रा है।इस मान को बदलने से अंतिम आउटपुट प्रभावित होता है।यह वह परिवर्तनशील है जिसमें सिस्टम सीधे तौर पर भिन्न हो सकता है।

• पौधा

संयंत्र प्रक्रिया नियंत्रित किया जा रहा है.यह अंतिम आउटपुट मान उत्पन्न करता है।सिस्टम का लक्ष्य इस आउटपुट को वांछित स्तर पर रखना है।

• अशांति

यह प्रक्रिया को प्रभावित करने वाला एक अवांछित परिवर्तन है.यह आउटपुट को वांछित मान से दूर धकेल सकता है।सिस्टम को इसकी भरपाई करनी होगी.

• नियंत्रित चर (आउटपुट)

यह प्रक्रिया का वास्तविक मापा परिणाम है.यह व्यवस्था की वर्तमान स्थिति को दर्शाता है।लक्ष्य इसे संदर्भ इनपुट के बराबर रखना है।

• प्रतिक्रिया तत्व

ये आउटपुट को मापते हैं और जानकारी को जाँच के लिए वापस भेजते हैं।वे सिस्टम को वर्तमान स्थिति प्रदान करते हैं।इससे सुधार निर्धारित किया जा सकता है।

• प्रतिक्रिया संकेत

यह आउटपुट मान के बारे में लौटाई गई जानकारी है।यह प्रक्रिया की स्थिति का प्रतिनिधित्व करता है.सिस्टम इसका उपयोग तुलना के लिए करता है।

नियंत्रण प्रणाली का कार्य सिद्धांत

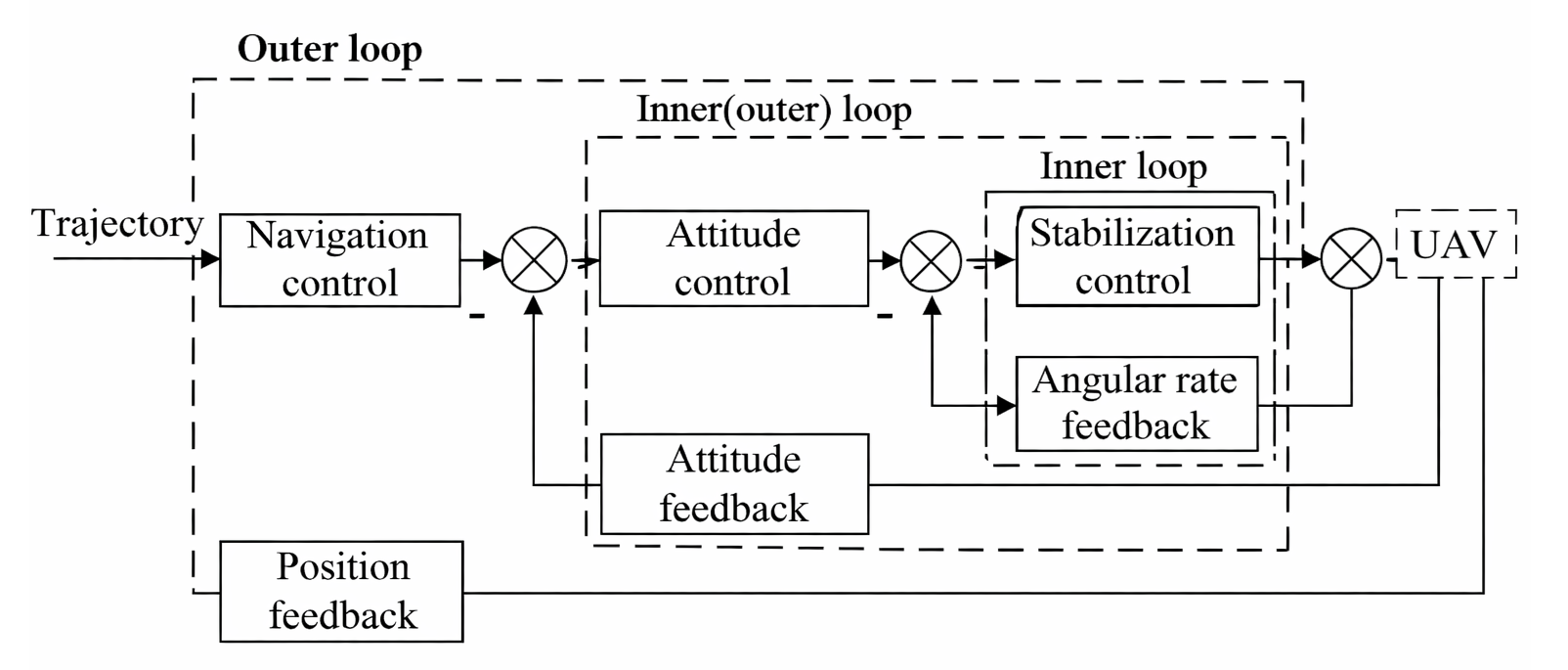

चित्र 3. नियंत्रण प्रणाली का कार्य सिद्धांत

नियंत्रण प्रणाली का कार्य सिद्धांत सिस्टम को वांछित इनपुट मान दिए जाने से शुरू होता है।सिस्टम तब इस मान की तुलना वास्तविक आउटपुट मान से करता है।इनके बीच के अंतर को त्रुटि संकेत कहा जाता है।यदि त्रुटि मौजूद है, तो सिस्टम एक सुधार संकेत उत्पन्न करता है।यह सुधार त्रुटि को कम करने के लिए प्रक्रिया को समायोजित करता है।आउटपुट बदलता रहता है और लगातार दोबारा जांचा जाता है।चक्र तब तक दोहराया जाता है जब तक आउटपुट वांछित मान से निकटता से मेल नहीं खाता।

नियंत्रण प्रणालियों के लक्षण

नियंत्रण प्रणालियों का मूल्यांकन इस आधार पर किया जाता है कि वे ऑपरेशन के दौरान कितना अच्छा प्रदर्शन करते हैं।ये विशेषताएँ सिस्टम प्रतिक्रिया की गुणवत्ता और विश्वसनीयता का वर्णन करती हैं।

विशेषताएँ	विवरण
स्थिरता	आउटपुट करता है विचलन नहीं;गड़बड़ी के बाद स्थिर मूल्य पर लौट आता है
सटीकता	अंतिम त्रुटि ≤ निर्धारित मूल्य का ±2-5%
परिशुद्धता	आउटपुट भिन्नता ≤ ±1% समान इनपुट के अंतर्गत
प्रतिक्रिया समय	प्रारंभिक प्रतिक्रिया मापा विलंब समय (टीडी) के भीतर होती है
उदय का समय	10% से समय अंतिम मूल्य का 90% तक
निपटान का समय	प्रवेश करता है और ±2% बैंड के भीतर रहता है
ओवरशूट	शिखर से अधिक है % राशि द्वारा अंतिम मूल्य
स्थिर-अवस्था त्रुटि	लगातार स्थिरीकरण के बाद शेष ऑफसेट
संवेदनशीलता	Δआउटपुट / Δपैरामीटर परिवर्तन अनुपात
मजबूती	बनाए रखता है गड़बड़ी परिवर्तन के बावजूद संचालन
बैंडविड्थ	संचालित प्रभावी रूप से -3 डीबी कटऑफ आवृत्ति तक
पुनरावृत्ति	वही इनपुट सहनशीलता के भीतर समान आउटपुट उत्पन्न करता है
विश्वसनीयता	संचालित रेटेड ऑपरेटिंग समय के लिए विफलता के बिना (MTBF)
भीगना	दोलन क्षय का निर्धारण अवमंदन अनुपात ζ द्वारा किया जाता है
की गति प्रतिक्रिया	कुल समय स्थिर स्थिति तक पहुँचें

नियंत्रण प्रणालियों के प्रकार

नियंत्रण प्रणालियों को इस आधार पर वर्गीकृत किया जाता है कि वे सूचना, संकेतों और प्रतिक्रिया व्यवहार को कैसे संभालते हैं।उन्हें फीडबैक उपयोग, सिग्नल फॉर्म और गणितीय व्यवहार के अनुसार समूहीकृत किया गया है।

ओपन-लूप नियंत्रण प्रणाली

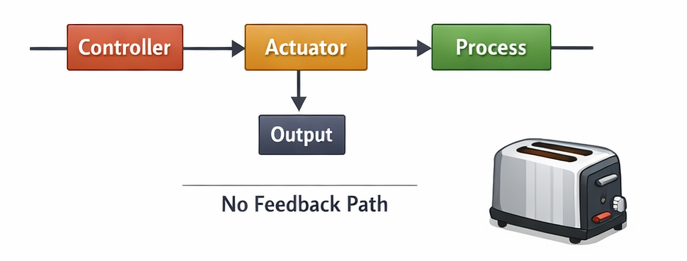

चित्र 4. ओपन-लूप नियंत्रण प्रणाली आरेख

ओपन-लूप नियंत्रण प्रणाली एक ऐसी प्रणाली है जहां आउटपुट नियंत्रण क्रिया को प्रभावित नहीं करता है।सिस्टम एक कमांड भेजता है और बिना जाँचे ही परिणाम को सही मान लेता है।क्योंकि कोई फीडबैक पथ नहीं है, यह स्वचालित रूप से त्रुटियों या गड़बड़ी को ठीक नहीं कर सकता है।प्रदर्शन मुख्य रूप से उचित अंशांकन और परिचालन स्थितियों पर निर्भर करता है।ये सिस्टम सरल, कम लागत वाले और डिजाइन करने में आसान हैं।हालाँकि, लोड या वातावरण में परिवर्तन अंतिम परिणाम को प्रभावित कर सकता है।सामान्य उदाहरणों में इलेक्ट्रिक टोस्टर टाइमर, वॉशिंग मशीन टाइमर नियंत्रण और निश्चित सिंचाई टाइमर शामिल हैं।

बंद-लूप नियंत्रण प्रणाली

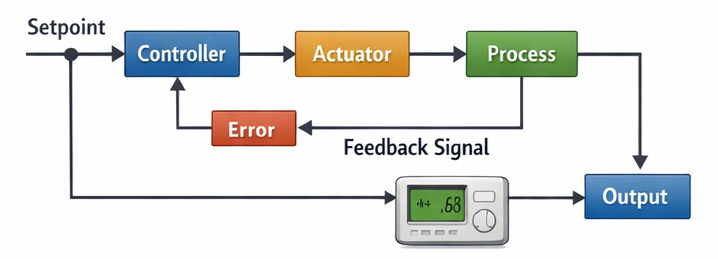

चित्र 5. बंद-लूप नियंत्रण प्रणाली आरेख

एक बंद-लूप नियंत्रण प्रणाली एक ऐसी प्रणाली है जो अपने आउटपुट को स्वचालित रूप से समायोजित करने के लिए फीडबैक का उपयोग करती है।सिस्टम परिणाम को मापता है और इसकी तुलना वांछित मूल्य से करता है।यदि कोई अंतर दिखाई देता है, तो त्रुटि को कम करने के लिए सुधार लागू किया जाता है।यह निरंतर समायोजन परिस्थितियों में भिन्नता होने पर भी सटीक और स्थिर संचालन की अनुमति देता है।बंद-लूप सिस्टम खुले-लूप सिस्टम की तुलना में बेहतर सटीकता और विश्वसनीयता प्रदान करते हैं।आधुनिक स्वचालित नियंत्रण अनुप्रयोगों में इनका व्यापक रूप से उपयोग किया जाता है।विशिष्ट उदाहरणों में एयर कंडीशनर तापमान नियंत्रण, वाहन क्रूज़ नियंत्रण और स्वचालित वोल्टेज नियामक शामिल हैं।

सतत-समय नियंत्रण प्रणाली

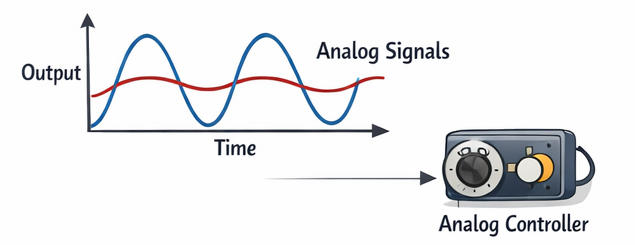

चित्र 6. सतत-समय (एनालॉग) नियंत्रण सिग्नल

एक सतत-समय नियंत्रण प्रणाली उन संकेतों को संसाधित करती है जो समय के साथ सुचारू रूप से बदलते हैं।इनपुट और आउटपुट बिना किसी रुकावट के हर पल मौजूद रहते हैं।ये सिस्टम आमतौर पर एनालॉग इलेक्ट्रिकल या मैकेनिकल सिग्नल के साथ काम करते हैं।क्योंकि सिग्नल निरंतर होते हैं, प्रतिक्रिया भी सहज और स्वाभाविक होती है।निरंतर-समय प्रणालियाँ आमतौर पर पारंपरिक एनालॉग नियंत्रकों में पाई जाती हैं।वे तत्काल प्रतिक्रिया की आवश्यकता वाली भौतिक प्रक्रियाओं के लिए उपयुक्त हैं।उदाहरणों में एनालॉग स्पीड रेगुलेटर, ऑडियो एम्पलीफायर वॉल्यूम नियंत्रण और हाइड्रोलिक वाल्व स्थिति नियंत्रण शामिल हैं।

असतत-समय नियंत्रण प्रणाली

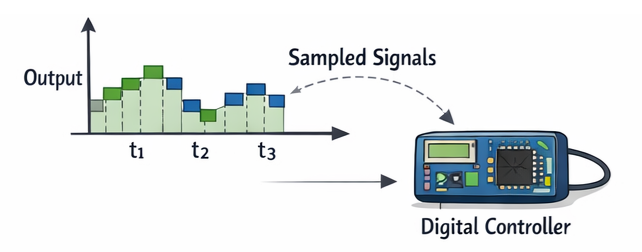

चित्र 7. असतत-समय (डिजिटल) नियंत्रण संकेत

एक पृथक-समय नियंत्रण प्रणाली नमूना डेटा संकेतों का उपयोग करके संचालित होती है।सिस्टम केवल विशिष्ट समय अंतराल पर मूल्यों की जांच और अद्यतन करता है।ये सिग्नल आमतौर पर डिजिटल नियंत्रकों या माइक्रोप्रोसेसरों द्वारा संसाधित होते हैं।आउटपुट निरंतर के बजाय चरण दर चरण बदलता रहता है।ऐसी प्रणालियाँ प्रोग्राम योग्य संचालन और लचीले समायोजन की अनुमति देती हैं।आधुनिक इलेक्ट्रॉनिक और कंप्यूटर-आधारित नियंत्रण में इनका व्यापक रूप से उपयोग किया जाता है।उदाहरणों में माइक्रोकंट्रोलर-आधारित तापमान नियंत्रण, डिजिटल मोटर गति नियंत्रण और स्मार्ट होम थर्मोस्टेट शामिल हैं।

रैखिक नियंत्रण प्रणाली

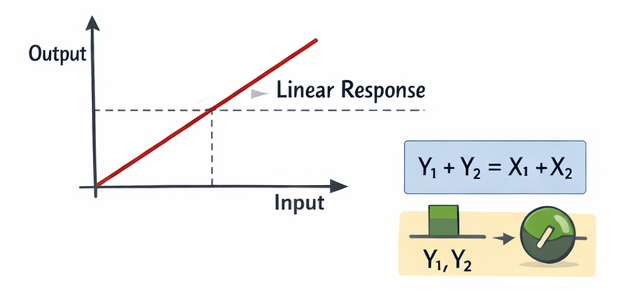

चित्र 8. रैखिक प्रणाली इनपुट-आउटपुट संबंध

एक रैखिक नियंत्रण प्रणाली इनपुट और आउटपुट के बीच आनुपातिक संबंध का पालन करती है।यदि इनपुट दोगुना हो जाता है, तो आउटपुट भी उन्हीं शर्तों के तहत दोगुना हो जाता है।ये सिस्टम सुपरपोज़िशन सिद्धांत को संतुष्ट करते हैं जहां संयुक्त इनपुट संयुक्त आउटपुट उत्पन्न करते हैं।रैखिक व्यवहार पूर्वानुमेय और आसान गणितीय विश्लेषण की अनुमति देता है।अधिकांश सैद्धांतिक नियंत्रण डिज़ाइन सरलता के लिए रैखिक संचालन को मानते हैं।रैखिक मॉडल स्थिर और सटीक सिस्टम डिजाइन करने में मदद करते हैं।उदाहरणों में छोटे सिग्नल वाले इलेक्ट्रॉनिक एम्पलीफायर और कम लोड वाले मोटर नियंत्रण क्षेत्र शामिल हैं।

अरेखीय नियंत्रण प्रणाली

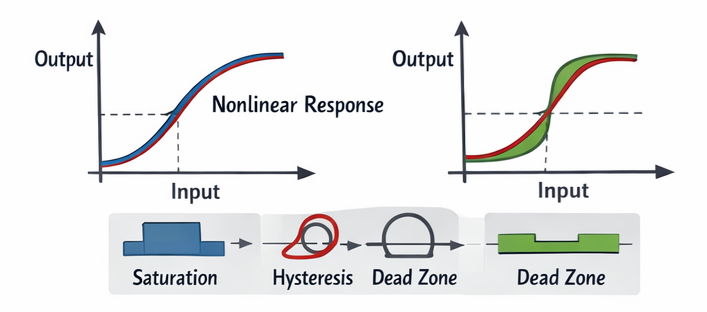

चित्र 9. अरेखीय सिस्टम प्रतिक्रिया विशेषताएँ

एक अरेखीय नियंत्रण प्रणाली में एक आउटपुट होता है जो इनपुट के समानुपाती नहीं होता है।प्रतिक्रिया ऑपरेटिंग रेंज या स्थितियों के आधार पर बदलती है।छोटे इनपुट परिवर्तन बड़े आउटपुट भिन्नताएँ उत्पन्न कर सकते हैं या बिल्कुल भी परिवर्तन नहीं कर सकते हैं।संतृप्ति, हिस्टैरिसीस और मृत क्षेत्र जैसे प्रभाव अक्सर दिखाई देते हैं।इन प्रणालियों का विश्लेषण करना कठिन है लेकिन भौतिक प्रक्रियाओं को अधिक सटीक रूप से प्रस्तुत करते हैं।कई प्रणालियाँ स्वाभाविक रूप से अरैखिक तरीके से व्यवहार करती हैं।उदाहरणों में रोबोटिक बांह की गति सीमा, चुंबकीय एक्चुएटर व्यवहार और चरम स्थितियों पर वाल्व प्रवाह नियंत्रण शामिल हैं।

नियंत्रण प्रणालियों के फायदे और नुकसान

नियंत्रण प्रणालियाँ स्थिरता में सुधार करती हैं और मैन्युअल प्रयास को कम करती हैं लेकिन जटिलता और लागत भी लाती हैं।

नियंत्रण प्रणालियों के लाभ

• सिस्टम ऑपरेशन के दौरान आउटपुट को आवश्यक मान के करीब रखता है।

• ऑपरेटरों को उपकरण को हाथ से समायोजित करते रहने की आवश्यकता नहीं है।

• मशीनें बिना बार-बार रुके लंबे समय तक चल सकती हैं।

• सिस्टम स्थितियों में बदलाव को स्वचालित रूप से ठीक करता है।

• ऑपरेशन की स्थिति को पैनल या रिमोट डिस्प्ले से जांचा जा सकता है।

नियंत्रण प्रणालियों के नुकसान

• सेटअप लागत साधारण मैनुअल सिस्टम से अधिक है।

• सेटअप और सेवा के लिए कुशल श्रमिकों की आवश्यकता है।

• सेंसर और इलेक्ट्रॉनिक हिस्से समय के साथ ख़राब हो सकते हैं।

• समस्याओं का कारण ढूंढने में अधिक समय लग सकता है।

• सिस्टम स्थिर विद्युत शक्ति पर निर्भर करता है।

नियंत्रण प्रणालियों के अनुप्रयोग

स्वचालित रूप से उचित संचालन बनाए रखने के लिए नियंत्रण प्रणालियों का उपयोग औद्योगिक स्वचालन और रोजमर्रा के उपकरण दोनों में किया जाता है।

1. औद्योगिक विनिर्माण

उत्पादन मशीनें लगातार उत्पाद आयाम और गुणवत्ता बनाए रखती हैं।स्वचालित असेंबली लाइनें दोहराव सुनिश्चित करने के लिए विनियमन का उपयोग करती हैं।इससे बर्बादी कम होती है और दक्षता में सुधार होता है।

2. तापमान विनियमन

हीटिंग और कूलिंग उपकरण आरामदायक पर्यावरणीय स्थिति बनाए रखते हैं।इमारतें घर के अंदर की जलवायु को स्थिर करने के लिए स्वचालित समायोजन पर निर्भर करती हैं।इससे ऊर्जा दक्षता और आराम में सुधार होता है।

3. परिवहन प्रणाली

वाहन सुचारू संचालन के लिए गति और स्थिरता नियंत्रण का उपयोग करते हैं।आधुनिक कारों में क्रूज़ नियंत्रण और ट्रैक्शन सिस्टम शामिल हैं।इनसे ड्राइविंग सुरक्षा और प्रदर्शन में सुधार होता है।

4. विद्युत प्रणालियाँ

विद्युत नेटवर्क वोल्टेज और आवृत्ति स्तर को नियंत्रित करते हैं।जेनरेटर लोड मांग से मेल खाने के लिए आउटपुट को समायोजित करते हैं।यह स्थिर बिजली आपूर्ति सुनिश्चित करता है।

5. रोबोटिक्स और ऑटोमेशन

रोबोट सटीक स्थिति निर्धारण और गति संबंधी कार्य करते हैं।स्वचालित मशीनें उच्च परिशुद्धता के साथ लगातार काम करती हैं।यह उन्नत विनिर्माण को सक्षम बनाता है।

6. चिकित्सा उपकरण

उपचार के दौरान उपकरण नियंत्रित परिचालन स्थिति बनाए रखते हैं।निगरानी उपकरण मूल्यों को सुरक्षित सीमा के भीतर रखता है।इससे रोगी की सुरक्षा और विश्वसनीयता में सुधार होता है।

7. घरेलू उपकरण

रोजमर्रा के उपकरण स्वचालित रूप से ऑपरेशन सेटिंग्स प्रबंधित करते हैं।वॉशिंग मशीन और रेफ्रिजरेटर उचित संचालन स्थिति बनाए रखते हैं।इससे दैनिक कार्य सरल हो जाते हैं।

8. एयरोस्पेस सिस्टम

विमान और ड्रोन स्थिर उड़ान स्थिति बनाए रखते हैं।स्वचालित मार्गदर्शन सही दिशा और ऊंचाई रखता है।यह विश्वसनीय नेविगेशन का समर्थन करता है.

नियंत्रण प्रणाली बनाम स्वचालन बनाम एंबेडेड सिस्टम

ये प्रौद्योगिकियाँ निकट से संबंधित हैं लेकिन आधुनिक इलेक्ट्रॉनिक और औद्योगिक उत्पादों के भीतर विभिन्न इंजीनियरिंग उद्देश्यों को पूरा करती हैं।

विशेषता	नियंत्रण सिस्टम	स्वचालन	एंबेडेड सिस्टम
मुख्य फोकस	का विनियमन चर	प्रक्रिया क्रियान्वयन	युक्ति ऑपरेशन
प्रयोजन	बनाए रखें वांछित मूल्य	कार्य निष्पादित करें स्वचालित रूप से	समर्पित होकर चलाएँ कार्य
दायरा	विशिष्ट प्रक्रिया व्यवहार	संपूर्ण कार्यप्रवाह	एकल उत्पाद उपकरण
निर्णय क्षमता	पर आधारित मापा मूल्य	पर आधारित क्रमादेशित तर्क	पर आधारित फ़र्मवेयर
प्रतिक्रिया उपयोग	अक्सर आवश्यक	वैकल्पिक	वैकल्पिक
हार्डवेयर प्रकार	सेंसर और एक्चुएटर्स	मशीनें और नियंत्रक	माइक्रोकंट्रोलर बोर्ड
सॉफ्टवेयर भूमिका	गणना और सुधार	अनुक्रमण और समन्वय	युक्ति नियंत्रण तर्क
प्रतिक्रिया प्रकार	निरंतर समायोजन	कार्य क्रियान्वयन	कार्यात्मक संचालन
सिस्टम का आकार	छोटे से मध्यम	मध्यम से बड़ा	बहुत छोटा
लचीलापन	मध्यम	ऊँचा	सीमित
समय आवश्यकता	ऊँचा	मध्यम	ऊँचा
आवेदन स्तर	प्रक्रिया स्तर	पौधे का स्तर	उत्पाद स्तर
उदाहरण	तापमान नियंत्रण	फ़ैक्टरी उत्पादन लाइन	स्मार्ट घड़ी
एकीकरण	का हिस्सा स्वचालन	शामिल है नियंत्रण प्रणाली	दोनों का समर्थन करता है

निष्कर्ष

नियंत्रण प्रणालियाँ लक्ष्य मान के साथ वास्तविक आउटपुट की लगातार तुलना करके और किसी भी त्रुटि को ठीक करके स्थिरता बनाए रखती हैं।उनका प्रदर्शन फीडबैक, नियंत्रक कार्रवाई और नियंत्रित प्रक्रिया जैसे मुख्य तत्वों पर निर्भर करता है।विभिन्न वर्गीकरण यह परिभाषित करते हैं कि संकेतों को कैसे नियंत्रित किया जाता है और सिस्टम गड़बड़ी पर कितनी सटीक प्रतिक्रिया देता है।इन क्षमताओं के कारण, नियंत्रण प्रणालियाँ उद्योग, परिवहन, ऊर्जा, चिकित्सा उपकरणों और रोजमर्रा के उपकरणों में व्यापक रूप से लागू होती हैं।
