LFE3-35EA-7FTN256C FPGA: विनिर्देश, सुविधाएँ और लाभ

LFE3-35EA-7FTN256C लैटिस सेमीकंडक्टर से LatticeeCP3 ™ FPGA परिवार में एक प्रमुख मॉडल है, जो कि उच्च प्रदर्शन के साथ सामर्थ्य के साथ संयोजन करता है।यह गाइड LFE3-35EA-7FTN256C की विस्तृत सुविधाओं, उपयोगों और तकनीकी पहलुओं को शामिल करता है, जिसका उद्देश्य संचार और कंप्यूटिंग सिस्टम से लेकर औद्योगिक नियंत्रण और एयरोस्पेस तक तकनीकी आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा करना है।अपनी तेज सर्दी क्षमताओं, बड़ी मेमोरी और उन्नत प्रसंस्करण पर ध्यान केंद्रित करते हुए, यह गाइड एक उत्कृष्ट है जो इस FPGA का उपयोग लागत-प्रभावी, उच्च-मांग परियोजनाओं में करना चाहता है।

सूची

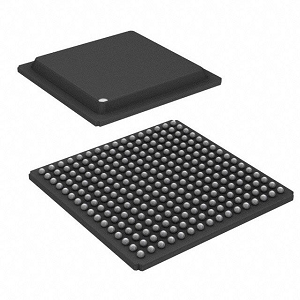

LFE3-35EA-7FTN256C विवरण

LFE3-35EA-7FTN256C लैटिस सेमीकंडक्टर के LatticeeCP3 ™ FPGA परिवार से उच्च प्रदर्शन और लागत दक्षता के संतुलन के लिए बाहर खड़ा है।इस मॉडल को लगभग 33,000 लॉजिक तत्वों के एक तर्क घनत्व की विशेषता है, जो 256-पिन फाइन-पिच थिन बॉल ग्रिड सरणी (FTBGA) पैकेज में रखी गई है।यह एक वाणिज्यिक तापमान सीमा का समर्थन करता है और 7 की गति ग्रेड के लिए अनुकूलित है, विभिन्न परिस्थितियों में मजबूत संचालन सुनिश्चित करता है।उल्लेखनीय विशेषताओं में मल्टी-प्रोटोकॉल 3.2 जी सेरेड्स शामिल हैं, जिसमें XAUI JITTER अनुपालन, DDR3 मेमोरी इंटरफेस, उन्नत DSP क्षमताएं और पर्याप्त ऑन-चिप मेमोरी शामिल हैं, जो कम बिजली की खपत को बनाए रखते हैं।FPGA सुरक्षित, लचीले कॉन्फ़िगरेशन विकल्प जैसे कि दोहरे-बूट क्षमताओं और बिट-स्ट्रीम एन्क्रिप्शन, उच्च गति, उच्च-मात्रा और लागत-संवेदनशील अनुप्रयोगों के लिए आदर्श प्रदान करता है।

लागत का प्रबंधन करते समय अत्याधुनिक तकनीक को गले लगाना LFE3-35EA-7FTN256C की थोक खरीद के साथ सहज हो जाता है।

LFE3-35EA-7FTN256C CAD मॉडल

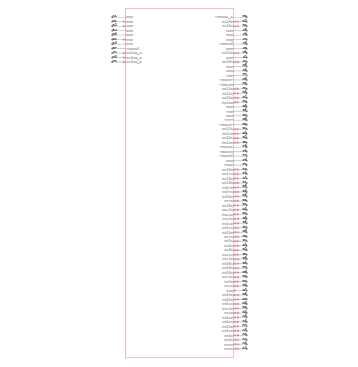

LFE3-35EA-7FTN256C प्रतीक

LFE3-35EA-7FTN256C पदचिह्न

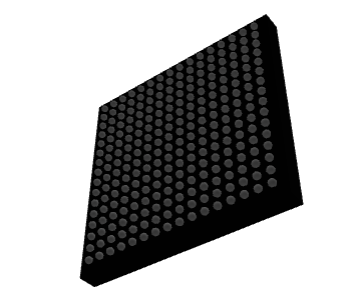

LFE3-35EA-7FTN256C 3D मॉडल

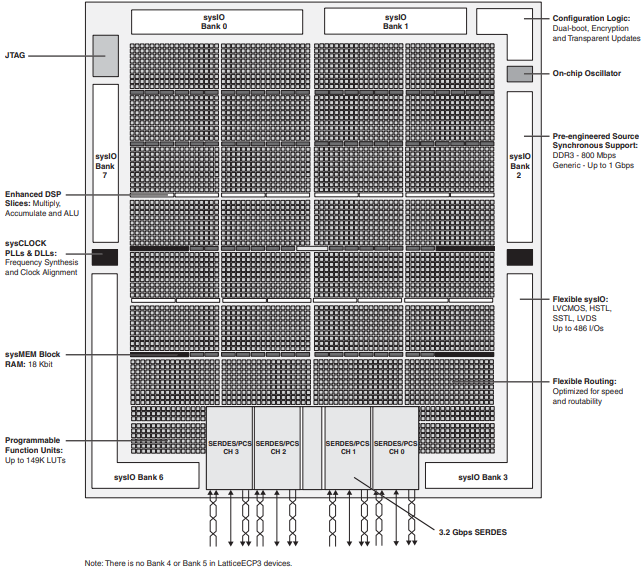

LFE3-35EA-7FTN256C ब्लॉक आरेख

जाली LFE3-35EA-7FTN256C FPGA का ब्लॉक आरेख डिवाइस की आंतरिक वास्तुकला और कार्यात्मक ब्लॉकों को दिखाता है।केंद्र में, प्रोग्रामेबल फ़ंक्शन यूनिट्स (PFU) लचीले लॉजिक कार्यान्वयन के लिए 149k लुक-अप टेबल (LUTs) प्रदान करते हैं।पीएफयू के चारों ओर, सिम्समैम ब्लॉक कुशल डेटा भंडारण और प्रसंस्करण के लिए 18 kbit रैम के साथ राम संसाधनों को वितरित करें। बढ़ाया डीएसपी स्लाइस, वास्तुकला के भीतर एकीकृत, उच्च गति संचालन जैसे गुणा और सिग्नल प्रोसेसिंग और अंकगणितीय-गहन कार्यों के लिए संचय को सक्षम करें।

सिसियो ब्लॉक, FPGA के किनारों के चारों ओर वितरित, बैंकों (जैसे, बैंक 0 से बैंक 7) में समूहीकृत हैं, लचीले I/O मानकों जैसे LVCMOS, HSTL, SSTL और LVDs की पेशकश करते हैं।ये बैंक 486 उपयोगकर्ता-कॉन्फ़िगर करने योग्य I/O पिन का समर्थन करते हैं, जो बाहरी घटकों और परिधीयों के साथ सहज एकीकरण प्रदान करते हैं।आरेख भी विशेष सुविधाओं पर प्रकाश डालता है जैसे सिसक्लॉक, जो घड़ी आवृत्ति संश्लेषण और संरेखण के लिए PLLs और DLL को एकीकृत करता है, सटीक समय और सिंक्रनाइज़ेशन सुनिश्चित करता है।सर्दी/पीसी सबसे नीचे स्थित चैनल उच्च गति वाले सीरियल डेटा संचार प्रदान करते हैं, जो 3.2 Gbps डेटा दरों तक का समर्थन करते हैं, जो उच्च-बैंडविड्थ अनुप्रयोगों के लिए आदर्श हैं।ऑन-चिप ऑसिलेटर और कॉन्फ़िगरेशन लॉजिक, जिसमें दोहरी-बूट और एन्क्रिप्शन शामिल हैं, परिचालन विश्वसनीयता और सुरक्षा को बढ़ाते हैं।

LFE3-35EA-7FTN256C विनिर्देश

प्रकार	पैरामीटर
उत्पादक	जाली अर्धचालक निगम
शृंखला	ECP3
पैकेजिंग	ट्रे
भाग की स्थिति	सक्रिय
लैब्स/सीएलबी की संख्या	4125
तर्क तत्वों/कोशिकाओं की संख्या	33,000
कुल रैम बिट्स	1,358,848
I/O की संख्या	133
वोल्टेज - आपूर्ति	1.14V ~ 1.26V
माउन्टिंग का प्रकार	सतह पर्वत
परिचालन तापमान	0 ° C ~ 85 ° C (TJ)
पैकेज / मामला	256-बीजीए
आपूर्तिकर्ता युक्ति पैकेज	256-ftbga (17x17)
आधार उत्पाद संख्या	LFE3-35

LFE3-35EA-7FTN256C सुविधाएँ

तापमान रेंज आपरेट करना: यह 0 ° C से 85 ° C की वाणिज्यिक तापमान सीमा के भीतर संचालित होता है, जो वाणिज्यिक इलेक्ट्रॉनिक्स परिनियोजन में विशिष्ट विभिन्न पर्यावरणीय परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

वोल्टेज आपूर्ति: FPGA 1.2V की आपूर्ति वोल्टेज पर संचालित होता है, जो डिवाइस की समग्र बिजली की खपत को कम करने में मदद करता है, जिससे यह बिजली-संवेदनशील अनुप्रयोगों के लिए उपयुक्त हो जाता है।

कुल रैम बिट्स: रैम के 1,358,848 बिट्स के साथ, यह FPGA पर्याप्त मेमोरी संसाधन प्रदान करता है, जो डेटा बफरिंग की आवश्यकता वाले अनुप्रयोगों के लिए फायदेमंद है, जैसे कि वीडियो प्रसंस्करण और जटिल डिजिटल सिग्नल प्रबंधन।

प्रोग्रामेबल लॉजिक प्रकार: एक फ़ील्ड प्रोग्रामेबल गेट एरे (FPGA) के रूप में, यह डिवाइस बहुमुखी प्रोग्रामेबल लॉजिक प्रदान करता है जिसे विशिष्ट एप्लिकेशन जरूरतों को पूरा करने के लिए पोस्ट-मैन्युफैक्चरिंग को अनुकूलित किया जा सकता है, हार्डवेयर डिजाइनों में लचीलापन और दीर्घायु जोड़कर।

पिन काउंट: डिवाइस में 256 पिन हैं, जिसमें पावर, ग्राउंड और विभिन्न प्रकार के सिग्नल इंटरफेस शामिल हैं, जो एक सिस्टम में अन्य घटकों के साथ इंटरफेस करने के लिए पर्याप्त कनेक्टिविटी विकल्प प्रदान करते हैं।

आउटपुट की संख्या: इसमें 133 आउटपुट शामिल हैं, उच्च गति वाले डेटा ट्रांसफर और सिग्नल प्रोसेसिंग से जुड़े अनुप्रयोगों के लिए व्यापक डेटा आउटपुट क्षमताओं की सुविधा प्रदान करते हैं।

तर्क तत्वों/कोशिकाओं की संख्या: FPGA में 33,000 लॉजिक तत्व या कोशिकाएं शामिल हैं, जो दूरसंचार, औद्योगिक और मोटर वाहन अनुप्रयोगों में आवश्यक जटिल तर्क संचालन के लिए मजबूत प्रसंस्करण शक्ति और विन्यास प्रदान करती हैं।

प्रयोगशालाओं/सीएलबी की संख्या: 4,125 लॉजिक एरे ब्लॉक (LAB) या कॉन्फ़िगर करने योग्य लॉजिक ब्लॉक (CLB) हैं, जो FPGA के भीतर लॉजिक फ़ंक्शंस को लागू करने के लिए प्राथमिक बिल्डिंग ब्लॉक हैं, जो विभिन्न प्रकार के डिजिटल कम्प्यूटेशन और संचालन को संभालने के लिए डिवाइस की क्षमता को बढ़ाते हैं।

I/OS की संख्या: 133 I/OS के साथ, डिवाइस व्यापक इंटरफेसिंग क्षमताएं प्रदान करता है, जिससे यह अनुप्रयोगों में उपयोग के लिए बहुमुखी हो जाता है, जिसमें अन्य परिधीय उपकरणों के लिए कई कनेक्शन की आवश्यकता होती है।

एक सीएलबी की कॉम्बिनेटरियल देरी: एक कॉन्फ़िगर करने योग्य लॉजिक ब्लॉक (सीएलबी) की अधिकतम कॉम्बिनेटरियल देरी 0.335 एनएस है, जो उस गति को इंगित करती है जिस पर सीएलबी के भीतर लॉजिक गेट स्विच कर सकते हैं, जो एफपीजीए के भीतर लॉजिक ऑपरेशन की समग्र गति को प्रभावित करता है।

घड़ी की आवृत्ति: यह 420 मेगाहर्ट्ज तक की घड़ी की आवृत्ति का समर्थन करता है, जो उच्च गति के संचालन को सक्षम करता है और तेजी से प्रसंस्करण और डेटा थ्रूपुट की आवश्यकता वाले अनुप्रयोगों के लिए लाभकारी बनाता है।

LFE3-35EA-7FTN256C अनुप्रयोग

संचार प्रणाली (राउटर और स्विच)

LFE3-35EA-7FTN256C संचार प्रणालियों में उपयोग किए जाने वाले राउटर और स्विच में तैनाती के लिए आदर्श है।इसकी हाई-स्पीड सर्दी क्षमताएं और उन्नत मेमोरी इंटरफेस के लिए समर्थन नेटवर्क ट्रैफ़िक और रूटिंग फ़ंक्शंस को कुशलता से प्रबंधित करने के लिए आवश्यक कुशल डेटा हैंडलिंग और थ्रूपुट को सक्षम बनाता है।FPGA की उच्च घड़ी आवृत्तियों (420 मेगाहर्ट्ज तक) पर काम करने की क्षमता नेटवर्क इन्फ्रास्ट्रक्चर में उच्च प्रदर्शन को बनाए रखते हुए, डेटा प्रोसेसिंग में न्यूनतम विलंबता सुनिश्चित करती है।

कम्प्यूटिंग सिस्टम (सर्वर और कार्यस्थान)

सर्वर और वर्कस्टेशन जैसे कंप्यूटिंग सिस्टम में, यह FPGA प्रदर्शन वृद्धि और ऊर्जा दक्षता में योगदान देता है।डिवाइस का पर्याप्त तर्क घनत्व और RAM जटिल डेटा प्रोसेसिंग कार्यों की सुविधा प्रदान करता है, जबकि इसका कम-शक्ति संचालन कम्प्यूटिंग सिस्टम के थर्मल फुटप्रिंट और समग्र ऊर्जा खपत को कम करने में मदद करता है।यह उच्च I/O गणना परिधीय और अन्य हार्डवेयर घटकों के लिए व्यापक कनेक्टिविटी विकल्पों का समर्थन करता है।

औद्योगिक नियंत्रण प्रणाली (स्वचालन और रोबोटिक्स)

स्वचालन और रोबोटिक्स सहित औद्योगिक नियंत्रण अनुप्रयोगों में LFE3-35EA-7FTN256C एक्सेल।इसकी मजबूत प्रसंस्करण क्षमताएं और कॉन्फ़िगर करने योग्य लॉजिक ब्लॉक स्वचालन प्रौद्योगिकियों में आवश्यक सटीक नियंत्रण के लिए अनुमति देते हैं।FPGA एक ही चिप पर कई कार्यों को एकीकृत कर सकता है, हार्डवेयर जटिलता को कम कर सकता है और नियंत्रण प्रणालियों में विश्वसनीयता में सुधार कर सकता है।

एयरोस्पेस एंड डिफेंस सिस्टम्स (रडार और नेविगेशन सिस्टम)

यह FPGA एयरोस्पेस और रक्षा अनुप्रयोगों के लिए भी अच्छी तरह से अनुकूल है, जैसे कि रडार और नेविगेशन सिस्टम।एक व्यापक तापमान सीमा और इसके उच्च तर्क तत्व की गिनती के भीतर कार्य करने की इसकी क्षमता यह आधुनिक रडार सिस्टम द्वारा आवश्यक जटिल एल्गोरिदम और डेटा-गहन कार्यों को संभालने में सक्षम बनाती है।बिट-स्ट्रीम एन्क्रिप्शन की तरह सुरक्षा सुविधाएँ, यह सुनिश्चित करती हैं कि रक्षा अनुप्रयोगों में उपयोग किए जाने वाले संवेदनशील डेटा छेड़छाड़ या अनधिकृत पहुंच के खिलाफ संरक्षित हैं।

LFE3-35EA-7FTN256C समान भाग

• LFE3-35EA-7FTN256I

• LFE3-35EA-6FN672C

• LFE3-35EA-6FTN256C

LFE3-35EA-7FTN256C का उपयोग कैसे करें?

LFE3-35EA-7FTN256C जाली सेमीकंडक्टर की ECP3 FPGA श्रृंखला का एक हिस्सा है, जिसे ऊर्जा-कुशल और लागत-प्रभावी बनाने के लिए डिज़ाइन किया गया है।यह FPGA विभिन्न उच्च गति वाले अनुप्रयोगों के लिए उपयुक्त है क्योंकि इसमें उन्नत Serdes, DDR3 मेमोरी इंटरफेस और मजबूत DSP क्षमताओं जैसी विशेषताएं हैं।इस FPGA के साथ शुरुआत करने के लिए, आपको पहले डिवाइस को Datasheet पढ़कर अच्छी तरह से समझना चाहिए।Datasheet आपको इस बारे में विवरण देगा कि FPGA कैसे काम करता है, इसकी क्षमताएं, और इसका उपयोग कैसे किया जाना चाहिए।आप यह जानकारी लैटिस सेमीकंडक्टर वेबसाइट पर पा सकते हैं।

अगला, अपने काम के माहौल को तैयार करें।इसमें जाली से डायमंड डिज़ाइन सॉफ्टवेयर डाउनलोड और इंस्टॉल करना शामिल है।यह सॉफ़्टवेयर आपको अपने FPGA डिज़ाइन को बनाने और बनाने में मदद करेगा।सुनिश्चित करें कि आपके पास सॉफ़्टवेयर और किसी भी अन्य घटकों के लिए आवश्यक लाइसेंस भी हैं जो आप उपयोग कर सकते हैं।VHDL या Verilog जैसी प्रोग्रामिंग भाषा का उपयोग करके अपना FPGA डिज़ाइन लिखकर डिजाइन करना शुरू करें।यदि आपको डिज़ाइन प्रक्रिया को गति देने की आवश्यकता है, तो आप आईपी कोर नामक पूर्व-निर्मित घटकों का उपयोग कर सकते हैं, जो जाली द्वारा भी प्रदान किए जाते हैं।इससे पहले कि आप FPGA पर अपना डिज़ाइन लोड करें, मॉडलिम जैसे सिमुलेशन टूल का उपयोग करके इसे अच्छी तरह से जांचें, जो डायमंड सॉफ्टवेयर के साथ काम करता है।यह किसी भी त्रुटि को जल्दी पकड़ने में मदद करता है।

एक बार जब आप आश्वस्त हो जाते हैं कि डिज़ाइन सिमुलेशन में काम करता है, तो आप FPGA पर अपने डिज़ाइन को संश्लेषित और कार्यान्वित करने के लिए आगे बढ़ सकते हैं।इसमें आपके कोड को एक ऐसे प्रारूप में परिवर्तित करना शामिल है जिसे FPGA समझ सकता है और फिर उस कोड को FPGA की संरचना के भीतर व्यवस्थित कर सकता है।अब, आप वास्तव में FPGA प्रोग्राम करने के लिए तैयार हैं।आप अपने डिज़ाइन से एक बिटस्ट्रीम फ़ाइल उत्पन्न करेंगे, जिसे आप फिर HW-USBN-2B डाउनलोड केबल जैसे विशिष्ट प्रोग्रामिंग हार्डवेयर का उपयोग करके FPGA में स्थानांतरित कर सकते हैं।प्रोग्रामिंग के बाद, डिवाइस पर सीधे अपने FPGA डिज़ाइन का परीक्षण करें।अपने डिजाइन को समस्या निवारण और परिष्कृत करने के लिए लैटिस के रिव्यू लॉजिक एनालाइज़र जैसे उपकरणों का उपयोग करें।परीक्षण के परिणामों के आधार पर अपने डिजाइन में सुधार करते रहें।अंत में, एक बार जब आपका डिज़ाइन पूरी तरह से परीक्षण हो जाता है और अपेक्षित रूप से काम करता है, तो आप इसे अपने अंतिम एप्लिकेशन में उपयोग कर सकते हैं।

LFE3-35EA-7FTN256C फायदे

कम बिजली की खपत

यह FPGA अन्य SERDES- सक्षम FPGAs की तुलना में अपनी कम बिजली की आवश्यकताओं के लिए खड़ा है।यह लगभग आधी शक्ति का उपयोग करता है, जो सिस्टम में ऊर्जा की खपत का प्रबंधन करने के लिए एक पर्याप्त लाभ है।यह कम बिजली की खपत बैटरी जीवन का विस्तार करती है और जटिल शीतलन प्रणालियों की आवश्यकता को कम करती है, जिससे एफपीजीए पोर्टेबल और ऊर्जा-संवेदनशील अनुप्रयोगों के लिए आदर्श बन जाता है।

लागत प्रभावशीलता

LFE3-35EA-7FTN256C को आर्थिक रूप से लाभप्रद होने के लिए डिज़ाइन किया गया है।यह उच्च कार्यक्षमता और प्रदर्शन को बनाए रखते हुए प्रतिस्पर्धी मूल्य निर्धारण प्रदान करता है।यह लागत-प्रभावशीलता स्टार्टअप्स और बड़े पैमाने पर तैनाती के लिए समान रूप से सुलभ बनाती है, जिससे कंपनियों की एक विस्तृत श्रृंखला को वित्तीय तनाव के बिना अपने उत्पादों में उन्नत प्रौद्योगिकी को एकीकृत करने में सक्षम बनाया जाता है।

उच्च-प्रदर्शन सेडेस

मल्टी-प्रोटोकॉल 3.2G सर्दों से लैस है जो XAUI घबराई मानकों का अनुपालन करता है, FPGA उच्च गति वाले डेटा ट्रांसफर का समर्थन करने में सक्षम है।यह सुविधा उन अनुप्रयोगों के लिए अच्छी है जिनके लिए तेज और विश्वसनीय संचार की आवश्यकता होती है, जैसे कि उच्च गति वाले नेटवर्किंग उपकरण, डेटा केंद्र और दूरसंचार बुनियादी ढांचा।

उन्नत डीएसपी क्षमता

डिवाइस में उन्नत डिजिटल सिग्नल प्रोसेसिंग (डीएसपी) क्षमताएं शामिल हैं, जो जटिल गणितीय कार्यों के कुशल हैंडलिंग के लिए अनुमति देते हैं।यह छवि प्रसंस्करण, ऑडियो और वीडियो संपीड़न, और अन्य डीएसपी-गहन कार्यों से जुड़े अनुप्रयोगों में महत्वपूर्ण है जहां प्रदर्शन और गति की आवश्यकता होती है।

लचीला विन्यास विकल्प

दोहरे बूट क्षमताओं और बिट-स्ट्रीम एन्क्रिप्शन जैसी सुविधाओं के साथ, LFE3-35EA-7FTN256C परिनियोजन में बढ़ी हुई सुरक्षा और लचीलापन प्रदान करता है।डुअल-बूट विकल्प फॉलबैक कॉन्फ़िगरेशन के लिए अनुमति देता है, सिस्टम विश्वसनीयता बढ़ाता है।इस बीच, बिट-स्ट्रीम एन्क्रिप्शन सुरक्षा की एक अतिरिक्त परत प्रदान करता है, जो बौद्धिक संपदा और सिस्टम संचालन को अनधिकृत पहुंच और छेड़छाड़ से बचाता है।

LFE3-35EA-7FTN256C निर्माता

लैटिस सेमीकंडक्टर कॉरपोरेशन, 1983 में स्थापित और हिल्सबोरो, ओरेगन में स्थित एक प्रमुख कंपनी है जो कम-शक्ति, उच्च-प्रदर्शन क्षेत्र-प्रोग्रामेबल गेट सरणियों (FPGAs) को बनाती है।ये FPGA विशेष चिप्स हैं जिन्हें विभिन्न प्रकार के कार्यों को करने के लिए प्रोग्राम किया जा सकता है, जिससे उन्हें संचार, कंप्यूटर, औद्योगिक स्वचालन, कारों और इलेक्ट्रॉनिक्स जैसे कई क्षेत्रों में उपयोगी बनाया जा सकता है।लैटिस छोटे, ऊर्जा-कुशल और लचीले समाधानों को बनाने पर केंद्रित है, जो एज कंप्यूटिंग और कृत्रिम बुद्धिमत्ता जैसी आधुनिक तकनीकों के लिए एकदम सही हैं।उनकी उत्पाद रेंज में LFE3-35EA-7FTN256C जैसे चिप्स शामिल हैं, जो उन्नत प्रणालियों को डिजाइन करने में मदद करते हैं।हार्डवेयर के अलावा, Lattice अनुकूलित डिज़ाइन बनाने के लिए आसानी से उपयोग करने वाले सॉफ़्टवेयर टूल प्रदान करता है।सैन जोस, शंघाई और सिंगापुर सहित दुनिया भर के कार्यालयों के साथ, लैटिस एक वैश्विक बाजार परोसता है।लैटिस अपने अभिनव और कुशल समाधानों के साथ प्रौद्योगिकी को आगे बढ़ाने में एक प्रमुख खिलाड़ी बना हुआ है।

निष्कर्ष

LFE3-35EA-7FTN256C FPGA एक उचित लागत पर लचीले, उच्च प्रदर्शन वाले समाधानों को वितरित करने के लिए लैटिस सेमीकंडक्टर के समर्पण को उजागर करता है।कम ऊर्जा उपयोग, मजबूत कॉन्फ़िगरेशन और शीघ्र डेटा हैंडलिंग की विशेषता, यह FPGA विभिन्न प्रकार के उपयोगों के लिए एकदम सही है, जिसमें फास्ट नेटवर्किंग और सटीक औद्योगिक स्वचालन शामिल हैं।यह मार्गदर्शिका अपने चश्मे, इसका उपयोग कैसे करें, और जहां इसे लागू किया जा सकता है, पर विस्तृत जानकारी प्रदान करता है, शीर्ष प्रदर्शन के लिए तकनीकी परियोजनाओं में LFE3-35EA-7FTN256C का अधिकतम लाभ उठाने में मदद करता है।
