LM3914: पिनआउट, फीचर्स, और यह कैसे काम करता है?

LM3914 एकीकृत सर्किट इलेक्ट्रॉनिक्स के क्षेत्र में एनालॉग वोल्टेज स्तरों को एक नेत्रहीन सहज एलईडी प्रदर्शन में बदलने की क्षमता के लिए खड़ा है।यह क्षमता उन अनुप्रयोगों के लिए अच्छी है जिनके लिए स्पष्ट और सटीक वोल्टेज रीडिंग की आवश्यकता होती है, जैसे कि बैटरी चार्जर और ऑडियो सिस्टम में।एनालॉग सिग्नल को सीधे एलईडी विज़ुअल्स में बदलकर, LM3914 इलेक्ट्रॉनिक उपकरणों में प्रदर्शन सुविधाओं के विकास को सरल बनाता है।यह लेख LM3914 के पिन कॉन्फ़िगरेशन में बदल जाएगा, इसकी कार्यक्षमता का पता लगाएगा, और इसके व्यापक अनुप्रयोगों पर चर्चा करेगा, इस बहुमुखी घटक का उपयोग करने के विशिष्ट लाभों को उजागर करते हुए अन्य आईसी के साथ तुलनात्मक विश्लेषण प्रदान करेगा।

सूची

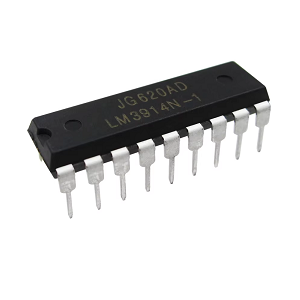

LM3914 का अवलोकन

LM3914, एक अनुकूलनीय अखंड एकीकृत सर्किट, अलग -अलग वोल्टेज स्तर को एक जीवंत दृश्य एलईडी प्रतिनिधित्व में बदलने में एक्सेल।यह कुशलता से 10 एलईडी तक का प्रबंधन कर सकता है और दो अलग -अलग मोड में संचालित होता है: डॉट मोड, जो एक समय में एक एलईडी को रोशन करता है, और बार मोड, जो सभी एलईडी को एक विशिष्ट वोल्टेज स्तर तक सक्रिय करता है।इन मोड को एक साधारण पिन कॉन्फ़िगरेशन के माध्यम से आसानी से स्विच किया जा सकता है, जो आईसी के लचीलेपन को दर्शाता है।

सिर्फ एक पिन का उपयोग करके डॉट और बार मोड के बीच स्विच करने में आसानी विविध अनुप्रयोगों के लिए LM3914 की बहुमुखी प्रतिभा को बढ़ाती है।व्यावहारिक परिदृश्यों में, डॉट मोड किसी भी क्षण सक्रिय एल ई डी को कम करके ऊर्जा का संरक्षण करता है, जो पोर्टेबल या ऊर्जा-संवेदनशील उपकरणों में एक वांछनीय विशेषता है।दूसरी ओर, बार मोड वोल्टेज स्तर का एक तत्काल, व्यापक प्रदर्शन प्रदान करता है, जो उन संदर्भों में अच्छी तरह से सेवा करता है जो तेजी से और सहज डेटा समझ की मांग करते हैं, जैसे कि एक VU मीटर के भीतर ऑडियो विज़ुअलाइज़ेशन।

LM3914 की एक उल्लेखनीय विशेषता इसकी अंतर्निहित क्षमता है, जो बाहरी प्रतिरोधों की आवश्यकता के बिना एलईडी करंट को प्रबंधित करने, सर्किट डिजाइन को सुव्यवस्थित करने और घटकों को कम करने की क्षमता है।यह सुविधा कॉम्पैक्ट और कुशल प्रणालियों के निर्माण में लाभप्रद है।सर्किट की कम बिजली की आवश्यकताएं, कुशल एलईडी वर्तमान प्रबंधन के साथ जोड़ी गईं, ऊर्जा संरक्षण के उद्देश्य से उपकरणों के लिए अपनी उपयुक्तता को बढ़ाती हैं।कम-शक्ति वाले उपकरणों में LM3914 का उपयोग करना लगातार ऊर्जा-बचत लक्ष्यों को पूरा करता है, मजबूत प्रदर्शन को बनाए रखते हुए ऊर्जा के संरक्षण में अपनी प्रभावकारिता साबित करता है।

LM3914 पिन कॉन्फ़िगरेशन

LM3914 दो पैकेज प्रकारों में उपलब्ध है: एक 20-पिन PLCC और एक 18-पिन PDIP।

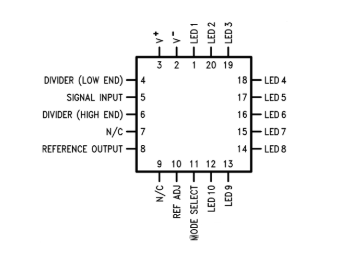

20-पिन पीएलसीसी का पिन कॉन्फ़िगरेशन

पिन नंबर	पिन नाम	विवरण
1	LED1	एलईडी ड्राइवर आउटपुट 1
2	वी+	वोल्टेज आपूर्ति
3	वी	मैदान
4	विभक्त (कम अंत)	निम्न संदर्भ वोल्टेज इनपुट
5	संकेत इनपुट	संकेत इनपुट
6	विभक्त (उच्च अंत)	उच्च संदर्भ वोल्टेज इनपुट
7	एनसी	जुड़े नहीं हैं
8	संदर्भ आउटपुट	संदर्भ वोल्टेज आउटपुट
9	एनसी	जुड़े नहीं हैं
10	रेफरी adj	संदर्भ वोल्टेज समायोजित
11	मोड का चयन करें	डॉट या बार मोड का चयन करता है
12	LED10	एलईडी ड्राइवर आउटपुट 10
13	LED9	एलईडी ड्राइवर आउटपुट 9
14	LED8	एलईडी ड्राइवर आउटपुट 8
15	LED7	एलईडी ड्राइवर आउटपुट 7
16	LED6	एलईडी ड्राइवर आउटपुट 6
17	LED5	एलईडी ड्राइवर आउटपुट 5
18	LED4	एलईडी ड्राइवर आउटपुट 4
19	LED3	एलईडी ड्राइवर आउटपुट 3
20	LED2	एलईडी ड्राइवर आउटपुट 2

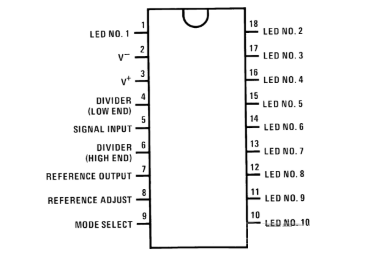

18-पिन PDIP का पिन कॉन्फ़िगरेशन

पिन नंबर	पिन नाम	विवरण
1	LED1	एलईडी ड्राइवर आउटपुट 1
2	वी+	वोल्टेज आपूर्ति
3	वी	मैदान
4	विभक्त (कम अंत)	निम्न संदर्भ वोल्टेज इनपुट
5	संकेत इनपुट	संकेत इनपुट
6	विभक्त (उच्च अंत)	उच्च संदर्भ वोल्टेज इनपुट
7	संदर्भ आउटपुट	संदर्भ वोल्टेज आउटपुट
8	संदर्भ समायोजन	संदर्भ वोल्टेज समायोजित
9	मोड का चयन करें	डॉट या बार मोड का चयन करता है
10	LED10	एलईडी ड्राइवर आउटपुट 10
11	LED9	एलईडी ड्राइवर आउटपुट 9
12	LED8	एलईडी ड्राइवर आउटपुट 8
13	LED7	एलईडी ड्राइवर आउटपुट 7
14	LED6	एलईडी ड्राइवर आउटपुट 6
15	LED5	एलईडी ड्राइवर आउटपुट 5
16	LED4	एलईडी ड्राइवर आउटपुट 4
17	LED3	एलईडी ड्राइवर आउटपुट 3
18	LED2	एलईडी ड्राइवर आउटपुट 2

LM3914 सुविधाएँ और विनिर्देश

• बार और डॉट प्रदर्शन मोड दोनों का समर्थन करता है।

• सटीक एलईडी सक्रियण थ्रेसहोल्ड के लिए समायोज्य वोल्टेज संदर्भ।

• प्रोग्रामेबल एलईडी सिंक करंट: 2mA से 30mA।

• एक साथ 10 एलईडी तक नियंत्रण।

• कई आईसीएस को कैस्केड होने पर 100 एल ई डी तक ड्राइव करता है।

• 3V से 18V के वोल्टेज रेंज के भीतर संचालित होता है।

• 18-पिन डीआईपी और पीएलसीसी पैकेज में उपलब्ध है।

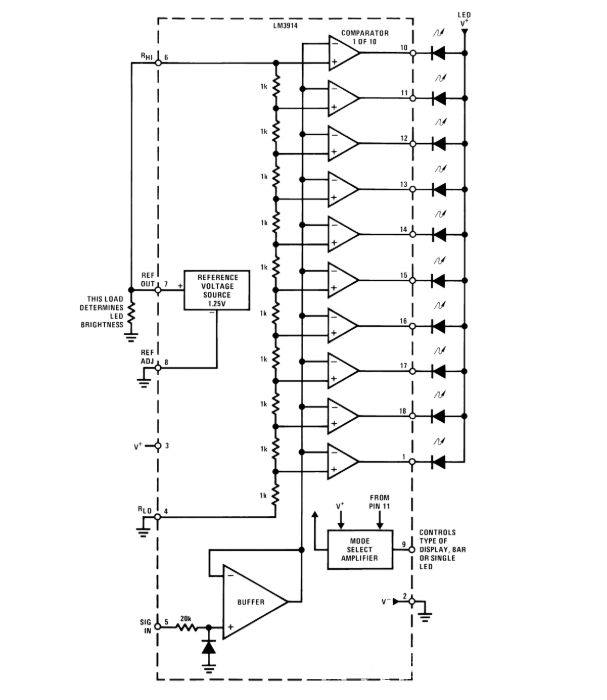

LM3914 का ब्लॉक आरेख

LM3914 के लिए विकल्प

• LM3916

• CD4511

• Max7219

• CD4054

LM3914 की परिचालन जटिलता

LM3914 IC एक एनालॉग-नियंत्रित एलईडी ड्राइवर है जिसे 10 व्यक्तिगत एलईडी तक की चमक और सक्रियण का प्रबंधन करने के लिए डिज़ाइन किया गया है।इसका संचालन इनपुट एनालॉग वोल्टेज पर आधारित है, जो विशिष्ट एल ई डी को निर्धारित करता है जो पैमाने के साथ प्रकाश करता है।माइक्रोकंट्रोलर्स पर भरोसा करने वाले सेटअप के विपरीत, LM3914 एक सरल, अधिक सीधा दृष्टिकोण प्रदान करता है।यह अतिरिक्त घटकों की आवश्यकता को कम करता है और प्रोग्रामिंग की जटिलता को समाप्त करता है।IC 3V से 18V के एनालॉग वोल्टेज रेंज के भीतर मज़बूती से संचालित होता है, जिससे यह विभिन्न प्रकार के अनुप्रयोगों के लिए बहुमुखी होता है।एलईडी करंट को समायोजित करना सरल है, बस इसे आवश्यकतानुसार इसे विनियमित करने के लिए पिन 7 के लिए एक एकल रोकनेवाला कनेक्ट करें।

LM3914 दो डिस्प्ले मोड: बार मोड और डॉट मोड में कार्य करने की क्षमता के कारण विशेष रूप से बहुमुखी है।बार मोड में, कई एलईडी इनपुट स्तर का प्रतिनिधित्व करने के लिए एक साथ प्रकाश में आते हैं, जबकि डॉट मोड में, किसी भी समय केवल एक एलईडी रोशनी होती है।यह लचीलापन आईसी को दृश्य अलार्म, स्तर संकेतक, या निगरानी प्रणालियों जैसे अनुप्रयोगों के लिए उपयुक्त बनाता है जहां चमक में परिवर्तन का स्पष्ट प्रतिनिधित्व महत्वपूर्ण है।बड़े पैमाने पर परियोजनाओं के लिए, LM3914 को आसानी से विस्तारित किया जा सकता है।श्रृंखला में कई आईसीएस को जोड़कर, 100 एल ई डी को नियंत्रित करना संभव है।यह स्केलेबिलिटी जटिल प्रणालियों में इसके उपयोग को विस्तारित दृश्य डिस्प्ले या संकेतक की आवश्यकता होती है।

LM3914 का उपयोग

10 एलईडी को जोड़कर शुरू करें।प्रत्येक एलईडी इनपुट सिग्नल के आधार पर एक विशिष्ट वोल्टेज स्तर से मेल खाती है।आपको अलग-अलग वर्तमान-सीमित प्रतिरोधों की आवश्यकता नहीं है, क्योंकि आईसी के पास पिन 7 के माध्यम से नियंत्रित एक अंतर्निहित वर्तमान सीमक है। बस प्रत्येक के कैथोड (नकारात्मक पक्ष) को कनेक्ट करें, जो कि एनोड पर उचित आउटपुट पिन के लिए है, जबकि एनोड (सकारात्मक पक्ष) +5V आपूर्ति से जुड़ता है।आईसी के आउटपुट पिन को करंट को सिंक करने के लिए डिज़ाइन किया गया है, जिससे इस सेटअप को अतिरिक्त घटकों के बिना कुशलता से काम करने की अनुमति मिलती है।

इसके बाद, पिन 2 और 3 को पावर स्रोत से जोड़कर आईसी को पावर प्रदान करें।सुनिश्चित करें कि आपूर्ति वोल्टेज उच्चतम वोल्टेज की तुलना में कम से कम 1.5V अधिक है जो आईसी की निगरानी करेगा।उदाहरण के लिए, यदि निगरानी की गई वोल्टेज 0V से 5V तक है, तो आपूर्ति वोल्टेज कम से कम 6.5V होना चाहिए।उचित शक्ति प्रबंधन यह सुनिश्चित करता है कि आईसी और एलईडी बिना मुद्दों के काम करते हैं।

इनपुट सिग्नल रेंज से मेल खाने के लिए संदर्भ वोल्टेज समायोजित करें।पिन 4 कनेक्ट करें, जो कम संदर्भ वोल्टेज को 0V, और पिन 6 पर सेट करता है, जो उच्च संदर्भ वोल्टेज को 5V पर सेट करता है।ये कनेक्शन IC को वांछित सीमा के भीतर इनपुट संकेतों की व्याख्या करने की अनुमति देते हैं।फिर, इनपुट एनालॉग सिग्नल को पिन 5 से कनेक्ट करें। यह सिग्नल यह निर्धारित करता है कि कितने एलईडी लाइट अप करते हैं, क्योंकि आईसी इनपुट वोल्टेज की तुलना अपने आंतरिक संदर्भ स्तरों से करता है और वोल्टेज को इंगित करने के लिए एलईडी की उचित संख्या को सक्रिय करता है।

LM3914 दो डिस्प्ले मोड का समर्थन करता है: बार मोड और डॉट मोड।बार मोड में, जहां कई एलईडी इनपुट वोल्टेज स्तर के अनुरूप एक बार बनाने के लिए प्रकाश डालते हैं, पिन 9 को पिन 3 से कनेक्ट करें। डॉट मोड के लिए, जहां विशिष्ट वोल्टेज स्तर को इंगित करने के लिए केवल एक एलईडी लाइट्स अप करें, पिन 9 को डिस्कनेक्ट करें।उपयुक्त मोड का चयन इस बात पर निर्भर करता है कि आप इनपुट सिग्नल का प्रतिनिधित्व कैसे करना चाहते हैं।

LM3914 के आवेदन

बिजली आपूर्ति मॉनिटर

जब बिजली की आपूर्ति की निगरानी में उपयोग किया जाता है, तो LM3914 वोल्टेज के स्तर पर सटीक दृश्य प्रतिक्रिया प्रदान करता है।यह किसी भी उतार-चढ़ाव का पता लगाने के लिए एक आसान-से-पढ़ने वाले एलईडी डिस्प्ले में वोल्टेज विविधताओं का अनुवाद करता है।यह विशेष रूप से उन अनुप्रयोगों में उपयोग किया जाता है जहां इलेक्ट्रॉनिक घटक सही तरीके से संचालित करने के लिए एक स्थिर बिजली की आपूर्ति पर निर्भर करते हैं।लगातार वोल्टेज स्तर सुनिश्चित करके, LM3914 हार्डवेयर की खराबी को रोकने, घटकों के जीवनकाल का विस्तार करने और समग्र प्रणाली विश्वसनीयता बनाए रखने में मदद करता है।

मोटर वाहन डैशबोर्ड गेज

LM3914 आधुनिक ऑटोमोटिव गेज में एक प्रमुख घटक है, जो वाहन की जानकारी की निगरानी और प्रदर्शन प्रदान करता है।इसे ईंधन के स्तर, इंजन तापमान या बैटरी वोल्टेज जैसे मापदंडों को ट्रैक और दिखाने के लिए कॉन्फ़िगर किया जा सकता है।सेंसर डेटा को एक स्पष्ट दृश्य प्रारूप में परिवर्तित करके, यह ड्राइवरों को एक नज़र में अपने वाहन की स्थिति का आकलन करने की अनुमति देता है।यह सुनिश्चित करता है कि महत्वपूर्ण मैट्रिक्स आसानी से समझ में आ जाते हैं, समय पर रखरखाव को सक्षम करते हैं और सुरक्षित ड्राइविंग को बढ़ावा देते हैं।

ऑडियो स्तर मीटर

LM3914 का भी व्यापक रूप से ऑडियो स्तर मीटर में उपयोग किया जाता है, जो ध्वनि मात्रा के स्तर का एक दृश्य प्रतिनिधित्व प्रदान करता है।ऑडियो सिग्नल के जवाब में एलईडी की एक श्रृंखला को सक्रिय करके, सर्किट सटीकता के साथ वॉल्यूम परिवर्तनों की निगरानी करने में सक्षम बनाता है।एप्लिकेशन के आधार पर, डिस्प्ले दो मोड में कार्य कर सकता है: एक बार डिस्प्ले जहां कई एलईडी एक साथ जलाए जाते हैं, या एक डॉट डिस्प्ले जहां एक समय में केवल एक एलईडी सक्रिय होता है।ये मीटर विरूपण से बचने के लिए ठीक-ठीक ऑडियो स्तरों में मदद करते हैं, जिससे लाइव प्रदर्शन या रिकॉर्डिंग में लगातार ध्वनि की गुणवत्ता सुनिश्चित होती है।

बैटरी स्तर संकेतक

LM3914 बैटरी स्तर के संकेतकों को डिजाइन करने में एक केंद्रीय भूमिका निभाता है, जहां यह बैटरी की चार्ज स्थिति का प्रतिनिधित्व करने के लिए एलईडी के अनुक्रम को नियंत्रित करता है।प्रत्येक एलईडी रोशनी चार्ज स्तरों की एक विशिष्ट श्रेणी को इंगित करने के लिए, शेष बैटरी जीवन की तत्काल और सहज ज्ञान युक्त समझ प्रदान करती है।यह सुविधा पोर्टेबल उपकरणों में मूल्यवान है, जो बैटरी की स्थिति के स्पष्ट, प्रदर्शन की पेशकश करके अप्रत्याशित बिजली हानि से बचने में मदद करती है।चार्ज स्तरों की प्रक्रिया को सरल बनाकर, यह सुविधा और डिवाइस विश्वसनीयता में सुधार करता है।

पक्ष - विपक्ष

पेशेवरों

LM3914 की सुरुचिपूर्ण सरलता विभिन्न अनुप्रयोगों में स्विफ्ट प्रोटोटाइपिंग और एकीकरण का समर्थन करती है।कई बाहरी घटकों पर निर्भरता को कम करके, यह संभावित विफलता बिंदुओं पर कटौती करता है, विश्वसनीयता बढ़ाता है।एक बिजली की आपूर्ति पर चलने की इसकी क्षमता सेटिंग्स में इसकी व्यावहारिकता को बढ़ाती है जहां दोहरी आपूर्ति मामलों को जटिल कर सकती है।जब कुशल और ज्वलंत एलईडी डिस्प्ले को प्राथमिकता देते हैं, तो उन परियोजनाओं से निपटते हैं, जो एनालॉग सिग्नल को स्पष्ट दृश्य प्रतिक्रिया में बदलकर, संतुष्टि और परिचालन तरलता को बढ़ावा देते हैं।

दोष

हालांकि, LM3914 की बाधाओं को स्वीकार करना महत्वपूर्ण है।एक उल्लेखनीय सीमा एलईडी डिस्प्ले के लिए इसका निश्चित रैखिक पैमाना है, जो हर परिदृश्य के अनुरूप नहीं हो सकता है, विशेष रूप से उन लोगों की मांग कर रहे हैं जो व्यापक रेंज पर डेटा को सटीक रूप से चित्रित करने के लिए लॉगरिदमिक स्केलिंग की मांग करते हैं।LM3914 के लिए चुनने से पहले परियोजना की मांगों की एक बारीक समझ की आवश्यकता है।जबकि इसका प्रत्यक्ष दृष्टिकोण सीधे कार्यान्वयन के लिए अच्छी तरह से काम करता है, जटिल या अधिक गतिशील वातावरण अन्य विकल्पों की खोज करने से लाभान्वित हो सकता है जो प्रदर्शन कैसे व्यवहार करता है, इस पर महीन नियंत्रण प्रदान करता है।

LM3914 और LM3915 के बीच तुलना

LM3914 और LM3915 के लक्षण

LM3914 और जैसे उपकरण LM3915, एनालॉग वोल्टेज के दृश्य प्रतिनिधित्व के लिए तैयार किया गया, उनके विशिष्ट आउटपुट प्रकारों के माध्यम से एक्सेल।LM3914 इनपुट वोल्टेज को एक रैखिक प्रदर्शन में परिवर्तित करता है, जिससे यह उन परिदृश्यों के लिए उपयुक्त है जहां सीधे वोल्टेज माप वांछित हैं।दूसरी तरफ, LM3915 एक लॉगरिदमिक आउटपुट का उत्पादन करता है जो ऑडियो सिग्नल को प्रबंधित करने में अपने आला को पाता है, श्रवण धारणा के स्वाभाविक रूप से लॉगरिदमिक प्रकृति के साथ अच्छी तरह से संरेखित करता है।

अनुप्रयोग

किसी विशिष्ट कार्य के लिए उपयुक्त घटक का चयन करते समय, एप्लिकेशन की अद्वितीय मांगों पर प्रतिबिंब महत्वपूर्ण है।बैटरी स्तर के संकेतक या अन्य वोल्टेज मॉनिटरिंग सिस्टम जैसे कार्यान्वयन के लिए, LM3914 का रैखिक पैमाना अधिक सुविधा प्रदान करता है।इसकी सीधीता खुद को वोल्टेज स्तरों के आसानी से समझने योग्य प्रदर्शन के लिए उधार देती है।इसके विपरीत, ऑडियो-केंद्रित अनुप्रयोगों के लिए, LM3915 का लॉगरिदमिक प्रदर्शन अनुभव को बहुत बढ़ा सकता है।यह देखते हुए कि ऑडियो सिग्नल अक्सर एक विशाल गतिशीलता का विस्तार करते हैं, LM3915 की तरह एक पैमाना जो ध्वनि की तीव्रता के कान की गैर-रैखिक धारणा का अनुकरण करता है, एक समृद्ध व्याख्या और अंतर्दृष्टि प्रदान करता है।

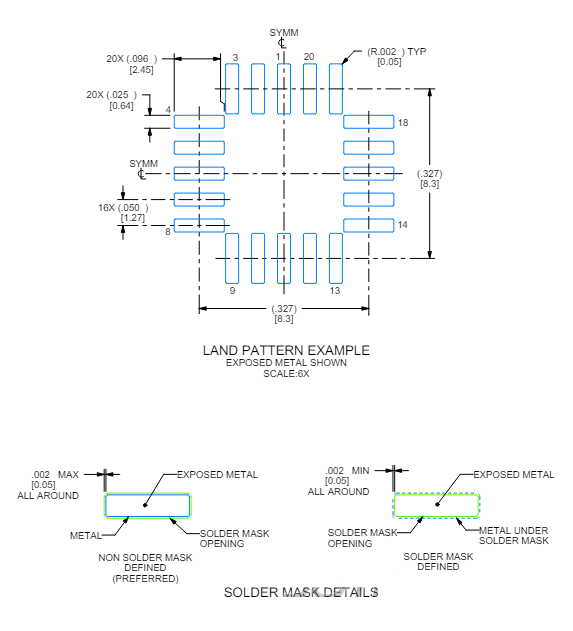

LM3914 के लिए पैकेज

LM3914 निर्माता जानकारी

टेक्सास इंस्ट्रूमेंट्स सेमीकंडक्टर उत्पादन में अग्रणी के रूप में खड़ा है, LM3914 के साथ बेहतर गुणवत्ता के लिए एक प्रतिबद्धता का प्रतीक है।यह उत्पाद, अपने सुसंगत प्रदर्शन के लिए प्रसिद्ध, विभिन्न अनुप्रयोगों की सटीक मांगों के साथ निकटता से संरेखित करता है।उनकी परिष्कृत विनिर्माण प्रक्रियाएं यह सुनिश्चित करती हैं कि प्रत्येक इकाई उच्चतम अपेक्षाओं के साथ संरेखित करती है।टेक्सास इंस्ट्रूमेंट्स समर्थन प्रदान करता है जो केवल भौतिक उत्पाद को स्थानांतरित करता है, जिसमें LM3914 के साथ विस्तृत डेटाशीट की विशेषता है।ये दस्तावेज मानक विशिष्टताओं से परे अंतर्दृष्टि प्रदान करते हुए, विविध इलेक्ट्रॉनिक लेआउट में एकीकरण प्रक्रिया को सरल बनाते हैं।

निष्कर्ष

LM3914 एक विश्वसनीय और बहुमुखी आईसी है जिसे एनालॉग वोल्टेज को सहज ज्ञान युक्त एलईडी डिस्प्ले में परिवर्तित करने के लिए डिज़ाइन किया गया है।इसकी सादगी, डॉट और बार मोड में लचीलापन, और 10 एलईडी तक ड्राइव करने की क्षमता इसे बैटरी स्तर के संकेतक, पावर मॉनिटर और ऑडियो मीटर जैसे अनुप्रयोगों के लिए आदर्श बनाती है।अपने कुशल डिजाइन और अनुकूलनशीलता के साथ, LM3914 इलेक्ट्रॉनिक सिस्टम की एक विस्तृत श्रृंखला में स्पष्ट और प्रभावी दृश्य वोल्टेज डिस्प्ले बनाने के लिए एक पसंदीदा विकल्प बना हुआ है।
