कम वोल्टेज CMOS (LVCMOS): प्रौद्योगिकी, डिजाइन और अनुप्रयोगों के लिए एक व्यापक गाइड

यह गाइड कम वोल्टेज CMOS (LVCMOS) तकनीक की खोज करता है, जो आधुनिक इलेक्ट्रॉनिक्स में एक प्रमुख नवाचार है जो बिजली की खपत को कम करने और टिकाऊ डिजाइन का समर्थन करने में मदद करता है।यह CMOS प्रौद्योगिकी, व्यावहारिक डिजाइन युक्तियों और उपभोक्ता और औद्योगिक उपकरणों में इसके अनुप्रयोगों की मूल बातें शामिल करता है।

सूची

CMOS तकनीक को समझना

CMOS (पूरक धातु-ऑक्साइड सेमीकंडक्टर) तकनीक डिजिटल लॉजिक का एक मूल है, जो उच्च शोर प्रतिरोध, कम बिजली की खपत और कुशल ऊर्जा प्रबंधन को वितरित करने के लिए PMOS और NMOS ट्रांजिस्टर का संयोजन करता है।न्यूनतम बिजली हानि के साथ तर्क राज्यों के बीच स्विच करने की इसकी क्षमता इसे टीटीएल (ट्रांजिस्टर-ट्रांसिस्टर लॉजिक) जैसी पुरानी तकनीकों से बेहतर बनाती है, जो बेहतर शोर मार्जिन और उच्च इनपुट प्रतिबाधा की पेशकश करती है।मानक CMOS मॉडल, जैसे 3.3V और 2.5V LVCMOs, विविध वोल्टेज आवश्यकताओं के अनुकूल, संगतता और सिस्टम प्रदर्शन को बढ़ाते हैं।हालांकि, अनुचित इनपुट वोल्टेज द्वारा ट्रिगर की गई कुंडी-अप घटना जैसी चुनौतियां, स्थायित्व सुनिश्चित करने के लिए सावधान सर्किट डिजाइन की आवश्यकता को दर्शाती हैं।अपने तकनीकी लाभों से परे, सीएमओएस नवाचार स्थिरता लक्ष्यों के साथ संरेखित करता है, पर्यावरण के अनुकूल इलेक्ट्रॉनिक प्रगति का समर्थन करने के लिए ऊर्जा उपयोग और थर्मल आउटपुट को कम करता है।

लॉक-इन घटना

लॉक-इन घटना CMOS सर्किट में होती है जब वर्तमान में अचानक स्पाइक आंतरिक बिजली की खपत को अनियंत्रित रूप से बढ़ने का कारण बनता है।यह स्थिति तब तक जारी रहती है जब तक कि बिजली की आपूर्ति बाधित नहीं होती।वर्तमान 40MA से अधिक हो सकता है, जो चिप की स्थिरता को खतरे में डालता है और समस्या को हल करने के लिए तत्काल कार्रवाई आवश्यक बनाता है।

लॉक-इन घटना को कैसे रोकें?

कई तरीके इस हानिकारक स्थिति को रोकने में मदद कर सकते हैं:

• क्लैंप सर्किट: इनपुट और आउटपुट पर क्लैंप सर्किट रखें।ये सर्किट वोल्टेज को सुरक्षित सीमाओं के भीतर रखते हैं, चिप को खतरनाक वोल्टेज स्तरों से बचाते हैं जो लॉक-इन को ट्रिगर कर सकते हैं।

• डिकॉउलिंग सर्किट: पावर इनपुट में डिकॉउलिंग सर्किट जोड़ें।ये सर्किट उतार -चढ़ाव को सुचारू करके अचानक वोल्टेज की वृद्धि को कम करते हैं, जो सर्किट स्थिरता में सुधार करता है।

• वर्तमान-सीमित प्रतिरोध: VDD और बाहरी शक्ति स्रोत के बीच एक वर्तमान-सीमित रोकनेवाला का उपयोग करें।यह सरल समाधान वर्तमान प्रवाह को नियंत्रित करता है, इसे सुरक्षित सीमाओं के भीतर रखता है और उन स्पाइक्स को रोकता है जो लॉक-इन को जन्म दे सकते हैं।

• कई बिजली की आपूर्ति का प्रबंधन: बिजली की आपूर्ति का उचित प्रबंधन भी लॉक-इन के जोखिम को कम करने में मदद कर सकता है।

• पावर टाइमिंग प्रोटोकॉल: संरचित पावर-अप और पावर-डाउन प्रक्रियाओं का पालन करें।पावरिंग करते समय, इनपुट सिग्नल या लोड लागू करने से पहले CMOS सर्किट को चालू करें।बंद होने पर, इनपुट को डिस्कनेक्ट करें और पहले लोड करें।ये चरण विश्वसनीयता में सुधार करते हैं और लॉक-इन को रोकते हैं।

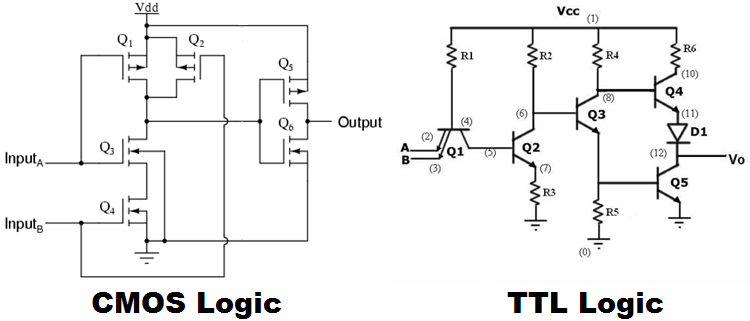

टीटीएल सर्किट और सीएमओएस सर्किट की तुलना

टीटीएल (ट्रांजिस्टर-ट्रांसिस्टर लॉजिक) सर्किट कम से कम ट्रांसमिशन देरी (5-10 नैनोसेकंड) के साथ वर्तमान-संचालित उपकरण हैं, लेकिन उच्च शक्ति की खपत, उन्हें ऊर्जा-संवेदनशील अनुप्रयोगों के लिए कम आदर्श बनाती है।दूसरी ओर, CMOS (पूरक धातु-ऑक्साइड-सेमिकंडक्टर) सर्किट वोल्टेज नियंत्रण का उपयोग करके काम करते हैं, जो उन्हें ऊर्जा-कुशल लेकिन धीमी (25-50 नैनोसेकंड) बनाता है।जबकि TTL की गति समय-महत्वपूर्ण कार्यों को सूट करती है, CMOS की दक्षता बैटरी-संचालित या थर्मल रूप से विवश उपकरणों के लिए फायदेमंद है।दोनों के बीच की पसंद अक्सर गति और ऊर्जा उपयोग के बीच व्यापार-बंद पर निर्भर करती है।कई सिस्टम प्रदर्शन को अनुकूलित करने के लिए दोनों तकनीकों को जोड़ते हैं, गति-महत्वपूर्ण घटकों के लिए टीटीएल का लाभ उठाते हैं और ऊर्जा-कुशल क्षेत्रों के लिए सीएमओ, अनुकूलनीय और टिकाऊ समाधान बनाते हैं।
