MAX30100 पल्स ऑक्सीमीटर सेंसर: एक गाइड टू पिनआउट, इंटरफेसिंग और उपयोग करता है

मैक्सिम इंटीग्रेटेड ने खुद को इलेक्ट्रॉनिक इनोवेशन में एक नेता के रूप में स्थापित किया है, जो कि मोटर वाहन से स्वास्थ्य सेवा तक उद्योगों की सेवा करने वाले घटकों की एक विस्तृत श्रृंखला की पेशकश करता है।इसकी उल्लेखनीय रचनाओं में, MAX30100 पल्स ऑक्सीमीटर सेंसर आईसी रक्त ऑक्सीजन के स्तर और हृदय गति को मापने में अपनी सटीकता के लिए बाहर खड़ा है।कम बिजली की खपत और वास्तविक डेटा आउटपुट जैसी उन्नत सुविधाओं के साथ डिज़ाइन किया गया, यह कॉम्पैक्ट सेंसर चिकित्सा उपकरणों, पहनने वाले और फिटनेस ट्रैकर्स में एक गंभीर भूमिका निभाता है।यह लेख MAX30100 के डिजाइन, कार्यक्षमता और अनुप्रयोगों की पड़ताल करता है, जो Arduino के साथ इसके एकीकरण में अंतर्दृष्टि प्रदान करता है और स्वास्थ्य निगरानी प्रौद्योगिकी पर इसके प्रभाव को प्रदान करता है।

सूची

MAX30100 पल्स ऑक्सीमीटर सेंसर का अवलोकन

MAX30100 I2C संचार के माध्यम से शक्ति का संरक्षण करते हुए एक परिष्कृत बायोमेट्रिक सेंसर को नाजुक रूप से गेज पल्स ऑक्सीमेट्री और हृदय गति के लिए तैयार किया गया है।यह लाल और आईआर एलईडी, एक फोटोडेटेक्टर, समायोज्य प्रकाशिकी और एक परिष्कृत कम-शोर सिग्नल प्रोसेसर को पिघलाता है।ये तत्व सटीक हृदय गति ट्रैकिंग की अनुमति देने के लिए एक साथ काम करते हैं।फिटनेस गैजेट्स, वियरबल्स और मेडिकल टूल्स में अक्सर देखा जाता है, सेंसर कई अनुप्रयोगों में अनुकूलनशीलता को प्रदर्शित करता है।कॉन्फ़िगरेशन को सॉफ्टवेयर रजिस्टरों के एक अनुक्रम के माध्यम से संभाला जाता है, जिसमें डेटा को 16 FIFOS में रखा गया है।यह I2C इंटरफ़ेस के माध्यम से माइक्रोकंट्रोलर्स के साथ संलग्न होता है और सटीक रीडिंग को बनाए रखने के लिए परिवेशी प्रकाश रद्द करने के साथ 16-बिट एडीसी के पास होता है।

परिचालन तंत्र

अपने कार्यों को निष्पादित करने के लिए, MAX30100 सेंसर को एक उंगलियों या इयरलोब की तरह शरीर के एक पतले क्षेत्र पर तैनात किया जाता है।लाल और आईआर एल ई डी टिशू के माध्यम से प्रोजेक्ट प्रकाश, फोटोडेटेक्टर के साथ फिर प्रकाश अवशोषण के स्तर का मूल्यांकन करते हैं।ये आकलन रक्त ऑक्सीजन में बदलाव के साथ डगमगाता है, जिससे हीमोग्लोबिन के भीतर ऑक्सीजन संतृप्ति की सटीक गणना की अनुमति मिलती है।परिवेशी प्रकाश जैसे चर में सेंसर के विचारशील डिजाइन कारक, इन टिप्पणियों की सटीकता को परिष्कृत करते हैं।इस सेंसर को तैनात करने से प्लेसमेंट की माइंडफुलनेस की आवश्यकता होती है, क्योंकि शरीर के अंगों में असमानताएं प्रकाश संचरण और बाद में, आकलन कर सकती हैं।

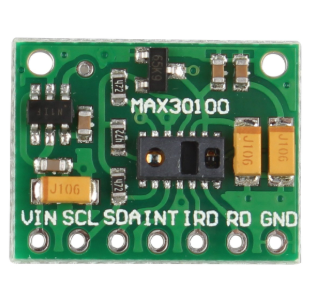

पिन लेआउट

नत्थी करना	नाम	विवरण
1	विन	यह पिन सेंसर को बिजली की आपूर्ति प्रदान करता है।
2	आयोग	यह पिन I2C सीरियल CLK पिन है।
3	एसएडीए	यह पिन I2C सीरियल डेटा पिन है।
4	int यहाँ	यह एक रुकावट पिन है जिसे उच्च के माध्यम से खींचा जाता है जहाज पर रोकनेवाला।यह एक रुकावट के दौरान कम हो जाता है जब तक कि साफ न हो जाए।
5	आईआरडी	एलईडी के लिए इन्फ्रारेड एलईडी कैथोड और कनेक्शन बिंदु ड्राइवर।
6	तृतीय	एलईडी ड्राइवर के लिए रेड एलईडी कैथोड और कनेक्शन बिंदु।
7	Gnd	ग्राउंड पिन स्रोत GND पिन से जुड़ा हुआ है।

विशेषताओं और विनिर्देशों

पैरामीटर	विवरण
बिजली की खपत	माप मोड में 600μA, स्टैंडबाय मोड में 0.7μA
पिन काउंट	14 पिन
नमी संवेदनशीलता स्तर (एमएसएल)	168 बजे
संवेदक प्रकार	दिल की दर या ऑक्सीमीटर
रोह्स स्टेटस	ROHS3 आज्ञाकारी
माउंट प्रकार	सतह पर्वत
पैकेजिंग प्रकार	ट्रे
उत्पादन का प्रकार	अनुरूप
नमूना दर	त्वरित डेटा आउटपुट के साथ अधिकतम नमूना दर
परिवेशी प्रकाश रद्दीकरण	शामिल
तापमान संवेदक	ऑन-चिप तापमान संवेदक (-40ectC से +85) C)
संचार इंटरफेस	I2C (SDA और SCL पिन)
फिफ़ो बफर	डेटा स्टोरेज के लिए 16-सैंपल फीफो बफर, पावर को कम करता है उपयोग
रुकावट समर्थन	SPO2 डेटा तैयार, पावर रेडी के लिए इंटरप्ट का समर्थन करता है, तापमान तैयार, फीफो पूर्ण, हृदय गति तैयार
ऑपरेटिंग वोल्टेज	1.8v से 3.3V
आगत बहाव	20ma
तापमान की रेंज	-40 toC से +85ºC
तापमान सटीकता	± 1 ± C
एडीसी संकल्प	14 बिट्स
अवरक्त एलईडी शिखर तरंग दैर्ध्य	870 से 900NM
लाल एलईडी शिखर तरंग दैर्ध्य	650 से 670NM
अतिरिक्त सुविधाओं	उच्च नमूना दर क्षमता, त्वरित डेटा आउटपुट

वैकल्पिक और समकक्ष सेंसर

वैकल्पिक

• एफएसएच 7060

• पल्स 3+

• ROHM BH1792GLC

• प्रोटो सेंट्रल AFE4490

समकक्ष

• MAX30102

Arduino UNO के साथ MAX30100 सेंसर को एकीकृत करना

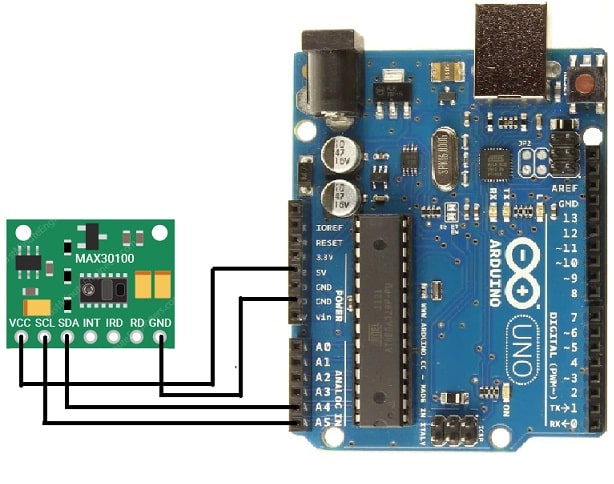

Arduino UNO के साथ MAX30100 सेंसर मॉड्यूल को प्रभावी ढंग से विलय करने से रक्त ऑक्सीजन के स्तर और हृदय गति पर नज़र रखने की संभावना खुल जाती है, जिसे सीरियल मॉनिटर पर देखा जा सकता है।इस सेटअप में MAX30100 सेंसर मॉड्यूल, एक Arduino UNO बोर्ड और कनेक्टिंग तारों को नियोजित करना शामिल है।विशेष रूप से, सेंसर के एसडीए और एससीएल पिन Arduino पर A4 और A5 पिन में शामिल हो जाते हैं, जबकि VIN और GND पिन बोर्ड पर GND और 3.3V/5V टर्मिनलों से जुड़े होते हैं।इस तरह के इंटरफेसिंग UNO तक सीमित नहीं है, बल्कि नैनो, प्रो मिनी और मेगा जैसे अन्य Arduino मॉडल तक भी फैली हुई है।इन कनेक्शनों को पूरा करने पर, Arduino को एक पीसी के माध्यम से पावर करना, Arduino IDE का उपयोग करके प्रोग्राम कोड अपलोड करने के साथ, इलेक्ट्रॉनिक्स के लिए उन नए लोगों के लिए भी एक स्वीकार्य कार्य है।

प्रोग्रामिंग इंटरफ़ेस

`` `सीपीपी

#शामिल करना

#include "max30100_pulseoximeter.h"

#DEFINE रिपोर्टिंग_पायरीड_एमएस 1000

पल्सोक्सीमीटर पॉक्स;

UINT32_T TSLASTREPORT = 0;

void onbeatdetected () {

Serial.Println ("बीट!");

}

शून्य सेटअप () {

सीरियल.बिन (115200);

सीरियल.प्रिंट ("इनिशियलाइज़िंग पल्स ऑक्सीमीटर ...");

if (pox.begin ()) {

Serial.Println ("असफल");

के लिए(;;);

} अन्य {

Serial.Println ("सफलता");

}

pox.setirledcurrent (MAX30100_LED_CURR_7_6MA);

pox.setonbeatdetectedCallback (onbeatdetected);

}

शून्य लूप () {

pox.update ();

if (मिलिस () - tslastreport> reporting_period_ms) {

सीरियल.प्रिंट ("हृदय गति:");

सीरियल.प्रिंट (pox.getheartrate ());

सीरियल.प्रिंट ("bpm / spo2:");

सीरियल.प्रिंट (pox.getSpo2 ());

Serial.Println ("%");

tslastreport = मिलिस ();

}

}

`` `

कोड अपलोड होने के बाद, सीरियल मॉनिटर को सक्रिय करने और बॉड दर को 115200 पर सेट करने से वास्तविक हृदय गति और SPO2 मूल्यों के प्रदर्शन की अनुमति मिलती है।यह कॉन्फ़िगरेशन न केवल एक सीधा इंटरफेसिंग कार्य का प्रतिनिधित्व करता है, बल्कि सक्रिय स्वास्थ्य मार्करों को ट्रैक करने में सेंसर प्रौद्योगिकी के संचालन की एक सार्थक समझ भी देता है, व्यावहारिक प्रासंगिकता के साथ कार्यक्षमता के मिश्रण का प्रदर्शन करता है।

पक्ष - विपक्ष

पेशेवरों

MAX30100 सेंसर अपने कुशल शक्ति उपयोग में चमकता है, पहनने योग्य उपकरणों के लिए लंबे समय तक बैटरी जीवन की पेशकश करता है।यह दक्षता यह सुनिश्चित करती है कि आप रिचार्जिंग के लिए कम रुकावटों के साथ उपयोग की विस्तारित अवधि का आनंद ले सकते हैं, एक सहज और संतोषजनक अनुभव को बढ़ावा दे सकते हैं।इसकी परिष्कृत माप तकनीक, तेजी से नमूनाकरण दरों के साथ संयुक्त, सटीक और विश्वसनीय डेटा संग्रह प्रदान करती है।सेंसर भी परिवेशी प्रकाश को प्रभावी ढंग से संभालता है, विविध प्रकाश वातावरण में भी सटीक रीडिंग सुनिश्चित करता है।यह क्षमता आपके द्वारा बहुत अधिक मूल्यवान है जो अक्सर प्रकाश में अप्रत्याशित परिवर्तनों के साथ खुद को सेटिंग्स में पाते हैं।

दोष

अपने फायदों के बावजूद, MAX30100 सेंसर को कई चुनौतियों का सामना करना पड़ता है।उचित उंगली की स्थिति का उपयोग किया जाता है, क्योंकि गलत प्लेसमेंट से गलत डेटा हो सकता है।आप अपने दृष्टिकोण को समायोजित करने के लिए खुद को जरूरत पड़ सकते हैं, यह जानते हैं कि लगातार संपर्क बनाए रखना सटीकता के लिए उपयोगी है।यदि परिवेश प्रकाश सेंसर की फ़िल्टरिंग क्षमताओं से अधिक है, तो रीडिंग से समझौता किया जा सकता है।इसके अतिरिक्त, लागू दबाव को संतुलित किया जाना चाहिए;बहुत अधिक रक्त प्रवाह में बाधा डाल सकता है और परिणामों को विकृत कर सकता है।ये भेद सेंसर के संभावित लाभों को पूरी तरह से दोहन करने के लिए सावधानीपूर्वक हैंडलिंग तकनीकों की आवश्यकता पर जोर देते हैं।

अनुप्रयोग

MAX30100 सेंसर अपने आप को उपयोग की एक भीड़ के मूल में पाता है, विशेष रूप से हृदय गति की निगरानी और पल्स ऑक्सीमेट्री के डोमेन में।इसका योगदान चिकित्सा ऑक्सीजन माप उपकरणों, पहनने योग्य प्रौद्योगिकियों और फिटनेस ट्रैकिंग सिस्टम के क्षेत्रों में बड़े पैमाने पर विस्तारित होता है।

चिकित्सा ऑक्सीजन माप उपकरण

चिकित्सा वातावरण के भीतर, MAX30100 सेंसर को शामिल करने वाले उपकरणों का उपयोग अक्सर ऑक्सीजन संतृप्ति स्तरों का आकलन करने के लिए किया जाता है।ये उपकरण श्वसन विकारों या हृदय संबंधी मुद्दों वाले रोगियों को देखने में बहुत मूल्य पाते हैं।तत्काल डेटा की पेशकश करके, वे आपको पूरी तरह से और विचार करने में सहायता करते हैं, इस प्रकार रोगी के परिणामों को चातुर्य और विवेक के साथ बढ़ाते हैं।इसके अलावा, रीडिंग में सेंसर की सटीकता हाइपोक्सिमिया की पहचान करने में महत्वपूर्ण है, जो क्रॉनिक ऑब्सट्रक्टिव फुफ्फुसीय रोग (सीओपीडी) और दिल की विफलता जैसी स्थितियों में जटिलताओं को रोक सकती है।इस तरह के सेंसर को चिकित्सा उपकरणों में लाने से नैदानिक ​​अभ्यास में नैदानिक ​​सटीकता और परिचालन दक्षता दोनों बढ़ जाती है।

पहनने योग्य प्रौद्योगिकियां

पहनने योग्य प्रौद्योगिकियों के भीतर Max30100 सेंसर के उपयोग ने व्यक्तिगत स्वास्थ्य ट्रैकिंग में एक परिवर्तन लाया है।स्मार्टवॉच और फिटनेस बैंड जैसे डिवाइस शारीरिक संकेतकों की निगरानी के लिए इस सेंसर को एकीकृत करते हैं, जिससे व्यक्तियों को दूरदर्शिता के साथ अपने स्वास्थ्य पर नियंत्रण करने में सक्षम बनाया जाता है।ये वियरबल्स व्यक्तिगत स्वास्थ्य आंकड़ों में मूल्यवान अंतर्दृष्टि प्रदान करते हैं, जिससे आप अपने डेटा रुझानों के आधार पर अपनी जीवन शैली को अनुकूलित करने के लिए प्रोत्साहित करते हैं, इस प्रकार अधिक स्वास्थ्य-जागरूक समाज का पोषण करते हैं।प्रौद्योगिकी और स्वास्थ्य निरीक्षण का यह सुरुचिपूर्ण संलयन यह उदाहरण देता है कि कैसे नवाचार मूल रूप से दैनिक जीवन में निवारक देखभाल को एम्बेड कर सकता है, व्यक्तिगत स्वास्थ्य प्रबंधन को सूक्ष्म रूप से प्रभावित कर सकता है।

फिटनेस ट्रैकिंग सिस्टम

फिटनेस ट्रैकिंग में, MAX30100 सेंसर विस्तृत हृदय गति और ऑक्सीजन स्तर की जानकारी प्रदान करके महत्वपूर्ण अंतर्दृष्टि प्रदान करता है।इस तरह का डेटा प्रशिक्षण सत्रों की प्रभावशीलता को बढ़ाता है और फिटनेस उद्देश्यों की उपलब्धि को सुरक्षित और प्रभावी ढंग से समर्थन करता है।वास्तविकता में इन मैट्रिक्स को ट्रैक करने की क्षमता प्रशिक्षण पद्धति को समृद्ध करती है और प्रदर्शन के परिणामों को बढ़ाती है।यह व्यक्तियों को बेहतर हृदय स्वास्थ्य और समग्र कल्याण को बढ़ावा देने के लिए अपनी गतिविधियों को अनुकूलित करने का अधिकार देता है, यह दर्शाता है कि कैसे प्रौद्योगिकी शारीरिक व्यायाम के दौरान किसी की शारीरिक प्रतिक्रियाओं की गहन समझ की सुविधा देती है।

गंभीर स्वास्थ्य मूल्यांकन

उन संदर्भों के लिए जहां रक्त ऑक्सीजन का स्तर अस्थमा, फेफड़े के कैंसर या दिल की विफलता जैसी स्थितियों से प्रभावित होता है, MAX30100 सेंसर की भूमिका अपेक्षित है।रोगियों के लिए निरंतर निगरानी प्रणालियों में इसकी तैनाती पुरानी बीमारियों के प्रबंधन को मजबूत करती है, गंभीर एपिसोड के दौरान तेजी से जवाब देने में आपकी सहायता करती है।इसके अतिरिक्त, डेटा का निरंतर संग्रह व्यक्तिगत चिकित्सा के विकास का समर्थन करता है, जहां उपचार रणनीतियों को विशेष रूप से व्यक्तिगत स्वास्थ्य डेटा के आधार पर तैयार किया जाता है।यह उभरता हुआ दृष्टिकोण सर्वोत्तम संभव रोगी परिणामों को प्राप्त करने में स्वास्थ्य डेटा के बढ़ते महत्व को उजागर करता है।
