MJE13007 ट्रांजिस्टर: पिनआउट, फीचर्स, और डेटशीट

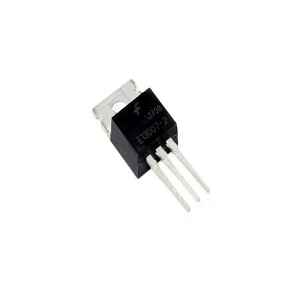

MJE13007 एक एनपीएन द्विध्रुवी पावर ट्रांजिस्टर है, जो विशेष रूप से उच्च-वोल्टेज, तेजी से स्विचिंग पावर सर्किट के लिए तैयार किया गया है।यह लेख MJE13007 में, अपनी अनूठी विशेषताओं, विविध अनुप्रयोगों, तकनीकी विनिर्देशों और इसी तरह के घटकों पर प्रकाश डालता है।इस अन्वेषण के माध्यम से, हम उन बारीकियों को उजागर करने का लक्ष्य रखते हैं जो MJE13007 को अपने क्षेत्र में एक स्टैंडआउट विकल्प बनाते हैं।

सूची

MJE13007 का अवलोकन

डायनेमिक हाई-स्पीड और हाई-वोल्टेज स्विचिंग कार्यों के लिए सावधानीपूर्वक डिज़ाइन किया गया MJE13007 115V और 220V सिस्टम के बीच सहजता से पता चलता है।यह नियामकों, इनवर्टर और मोटर नियंत्रणों जैसे उपकरणों की भीड़ में एक पसंदीदा विकल्प बनाता है।पर्याप्त वोल्टेज विनिर्देशों, 400V VCEO और 700V VCBO के पास, यह एक उल्लेखनीय रिवर्स पूर्वाग्रह क्षमता का प्रदर्शन करते हुए आगमनात्मक लोड सर्किट के प्रबंधन में माहिर है।ये विशेषताएं विभिन्न अनुप्रयोगों में प्रदर्शन को अनुकूलित करने में एक भूमिका निभाती हैं।विभिन्न वोल्टेज सिस्टम को संभालने में MJE13007 का लचीलापन इलेक्ट्रॉनिक अनुप्रयोगों की दक्षता को बढ़ाने में एक बढ़त देता है।विभिन्न वोल्टेज वातावरण में इसका निर्बाध संचालन इसे उदार तकनीकी डोमेन में अत्यधिक लागू करता है, जो विश्वसनीयता और प्रभावशीलता को दर्शाता है जो व्यावहारिक परिदृश्यों में आपकी अपेक्षाओं के साथ प्रतिध्वनित होता है।

अपने 400V VCEO और ROFT 700V VCBO के साथ बाहर खड़े होकर, MJE13007 मज़बूती से कठोर उच्च-वोल्टेज मांगों को पूरा करता है।ये विशेषताएं, दूसरों द्वारा सराहना की जाती हैं, विद्युत धाराओं के प्रभावी प्रबंधन, व्यवधानों और विफलताओं को कम करने के लिए।अपने अनुप्रयोग के माध्यम से अंतर्दृष्टि ने पर्याप्त विद्युत तनाव के तहत इसके लचीलापन को रेखांकित किया, समय के साथ सिस्टम धीरज को मजबूत किया।जब आगमनात्मक लोड सर्किट के प्रबंधन की पेचीदगियों के साथ सामना किया जाता है, तो MJE13007 एक्सेल का डिज़ाइन।ट्रांजिस्टर की शक्तिशाली रिवर्स बायस क्षमता इन चुनौतीपूर्ण अनुप्रयोगों में इसकी अनुकूलनशीलता, जोखिमों को कम करने और सेवा जीवन का विस्तार करने में मदद करती है।सर्किट में इसका निर्बाध एकीकरण इसके डिजाइन की प्रभावकारिता के लिए वर्तमान अटैच को प्रबंधित करने के लिए।

MJE13007 के लिए समतुल्य और प्रतिस्थापन

MJE13005, MJE13006, MJE15020, FJP13007, KSE13006, KSE13007, KSE13007F, MJE13007A, MJE13007G, STD13007F, BUJ105A, Buj105ax, PHE13007, ST13007, Bul138, Bul128d-b, BUL381D, 2SC2898, MJE13006, 2SC233, 2SC427, 2SC2335, 2SC2553, TE13007

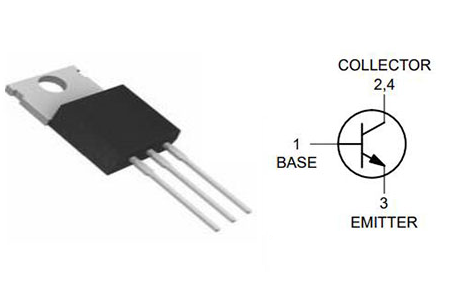

MJE13007 पिन कॉन्फ़िगरेशन

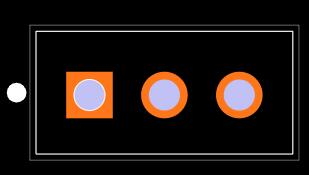

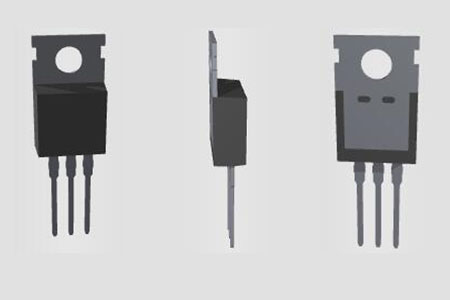

MJE13007 पदचिह्न और CAD मॉडल

MJE13007 विनिर्देश

प्रकार	पैरामीटर
जीवनचक्र स्थिति	अंतिम शिपमेंट (अंतिम अद्यतन: 1 दिन पहले)
पैकेज / मामला	To-220-3
पिन की संख्या	3
कलेक्टर-एमिटर ब्रेकडाउन वोल्टेज	400V
हफ़मिन	8
पैकेजिंग	नली
प्रकाशित	2009
Pbfree कोड	नहीं
नमी संवेदनशीलता स्तर (एमएसएल)	1 (असीमित)
ईसीसीएन कोड	Ear99
वोल्टेज - रेटेड डीसी	400V
पीक रिफ्लो तापमान (CEL)	240
वर्तमान रेटिंग	8 ए
पिन काउंट	3
माउन्टिंग का प्रकार	होल के माध्यम से
सतह पर्वत	नहीं
ट्रांजिस्टर तत्व सामग्री	सिलिकॉन
तत्वों की संख्या	1
परिचालन तापमान	-65 ° C -150 ° C
शृंखला	स्विचमोड ™
JESD-609 कोड	e0
भाग की स्थिति	अप्रचलित
समाप्ति की संख्या	3
टर्मिनल खत्म	टिन/लीड (एसएन/पीबी)
अधिकतम शक्ति अपव्यय	80W
अनुपालन कोड तक पहुंचें	सम्मत नहीं है
समय@पीक रिफ्लो तापमान-मैक्स (एस)	30
योग्यता की स्थिति	योग्य नहीं
तत्व विन्यास	अकेला
बैंडविड्थ उत्पाद प्राप्त करें	14MHz
ट्रांजिस्टर प्रकार	एनपीएन
अधिकतम कलेक्टर वर्तमान	8 ए
वर्तमान - कलेक्टर कटऑफ (अधिकतम)	100μA
वीसीई संतृप्ति (अधिकतम) @ आईबी, आईसी	3 वी @ 2 ए, 8 ए
कलेक्टर आधार वोल्टेज (वीसीबीओ)	700V
रोह्स स्टेटस	गैर-आरओएचएस आज्ञाकारी
शक्ति का अपव्यय	80W
ध्रुवीयता/चैनल प्रकार	एनपीएन
कलेक्टर एमिटर वोल्टेज (VCEO)	3 वी
डीसी करंट गेन (एचएफई) (मिनट) @ आईसी, वीसीई	5 @ 5a 5v
JEDEC-95 कोड	टू-220AB
संक्रमण आवृत्ति	14MHz
एमिटर बेस वोल्टेज (VEBO)	9V
सीसा मुक्त	इसमें लीड शामिल है
केस कनेक्शन	एकत्र करनेवाला
ट्रांजिस्टर आवेदन	स्विचन

MJE13007 सुविधाएँ

MJE13007, एक एनपीएन ट्रांजिस्टर, विशेष रूप से कलेक्टर-एमिटर और कलेक्टर-बेस सर्किट के भीतर उच्च-वोल्टेज वातावरण को नेविगेट करता है।इसके टिकाऊ डिजाइन में 80 वाट तक की बिजली अपव्यय क्षमता होती है।इस तरह की क्षमताएं इसे उच्च-शक्ति कार्यों के लिए अच्छी तरह से अनुकूल बनाती हैं जहां निर्भरता को महत्व दिया जाता है।व्यावहारिक उपयोग में, गर्मी सिंक की तरह प्रभावी गर्मी अपव्यय तकनीकों को शामिल करना, थर्मल संतुलन और कार्यक्षमता को संरक्षित करने में एक भूमिका निभाता है।

अनुकूलनीय टू -220 पैकेज में संलग्न, थर्मल दक्षता और असेंबली की आसानी दोनों के लिए नोट किया गया, इस ट्रांजिस्टर का उपयोग अक्सर बिजली की आपूर्ति सर्किट और मोटर नियंत्रणों में किया जाता है, बिजली की मांगों को संभालने के लिए।आवेदन से पता चलता है कि MJE13007 का लाभ उठाने में कुशलता से थर्मल विनियमन के लिए रणनीतियों के साथ अपनी शक्ति-हैंडलिंग ताकत को संरेखित करना शामिल है।दृष्टिकोण में सक्रिय या निष्क्रिय शीतलन शामिल हो सकते हैं ताकि ओवरहीटिंग से मुद्दों को टाल दिया जा सके।

MJE13007 के आवेदन

बिजली आपूर्ति प्रणालियाँ

निर्बाध बिजली आपूर्ति (यूपीएस) के भीतर, MJE13007 आउटेज के दौरान एक विश्वसनीय अभिभावक के रूप में काम करता है, कुशलता से वोल्टेज और वर्तमान विविधताओं का प्रबंधन करता है।ट्रांजिस्टर एसी रूपांतरण के लिए कुशल डीसी का समर्थन करता है, यह सुनिश्चित करना कि ऊर्जा प्रभावशाली दक्षता के साथ संरक्षित है।इसके कॉन्फ़िगरेशन को अनुकूलित करने से जुड़े उपकरणों के बीच संतुलन बनाए रखने में यूपीएस प्रदर्शन को बढ़ावा मिल सकता है।

उच्च-वोल्टेज स्विचिंग संचालन

MJE13007 उच्च-वोल्टेज स्विचिंग अनुप्रयोगों में उत्कृष्ट साबित होता है।उच्च वोल्टेज का प्रबंधन करने की इसकी क्षमता सुरक्षित और प्रभावी स्विच कार्यों को सुनिश्चित करती है, जो औद्योगिक सेटिंग्स में इसके सुसंगत प्रदर्शन में विश्वास प्रदान करती है।MJE13007 को शामिल करना विभिन्न लोड स्थितियों के तहत संचालन को स्थिर करता है, समग्र प्रणाली विश्वसनीयता को बढ़ाता है।

इन्वर्टर सर्किट डिजाइन

इन्वर्टर सर्किट के लिए अक्सर चुना जाता है, MJE13007 की एडेप्ट स्विचिंग क्षमताएं सौर इनवर्टर की तरह अक्षय ऊर्जा प्रणालियों के लिए एसी रूपांतरणों के लिए डीसी की सुविधा प्रदान करती हैं।इसकी तेजी से स्विचिंग क्षमता ऊर्जा संक्रमण को कम करती है, नुकसान को कम करती है और आउटपुट को बढ़ाती है।MJE13007 के विचारशील डिजाइन पर विचार प्रणाली दक्षता और स्थिरता को बढ़ाता है।

मोटर नियंत्रण अनुप्रयोग

मोटर कंट्रोल सिस्टम में, MJE13007 मजबूत टोक़ और गति प्रबंधन का समर्थन करता है, इसकी उच्च वर्तमान क्षमता और स्विफ्ट स्विचिंग के लिए धन्यवाद।यह प्रभावी रूप से विभिन्न मोटर प्रकारों को नियंत्रित करता है, परिचालन दक्षता में सुधार करता है।MJE13007 का उपयोग औद्योगिक स्वचालन और इलेक्ट्रॉनिक्स के लिए सटीक मोटर मॉड्यूलेशन को सक्षम करता है।

बिजली की आपूर्ति मॉड्यूल

MJE13007 बिजली की आपूर्ति मॉड्यूल में एक्सेल, उल्लेखनीय थर्मल प्रदर्शन और सिग्नल प्रवर्धन दक्षता की पेशकश करता है।इस ट्रांजिस्टर को एकीकृत करना उच्च भार का प्रबंधन करते समय सिस्टम विश्वसनीयता को बढ़ाता है, डेटा सेंटर या दूरसंचार इन्फ्रास्ट्रक्चर जैसे वातावरण में लगातार बिजली वितरण के लिए लाभप्रद।

श्रव्य प्रवर्धन

ऑडियो एम्पलीफायरों में, MJE13007 सिग्नल स्विचिंग और प्रवर्धन दोनों में एड्स, उच्च-निष्ठा प्रणालियों में स्पष्टता और शक्ति सुनिश्चित करता है।यह विभिन्न आवृत्तियों में संकेत अखंडता को बनाए रखता है, समृद्ध ध्वनि की गुणवत्ता प्रदान करता है।MJE13007 ट्रांजिस्टर विभिन्न अनुप्रयोगों में खड़ा है, जो आधुनिक इलेक्ट्रॉनिकों में स्थायी प्रदर्शन, कुशल बिजली प्रबंधन और विभिन्न इलेक्ट्रॉनिक आवश्यकताओं के अनुकूलता प्रदान करता है।

MJE13007 का प्रभावी उपयोग

MJE13007 ट्रांजिस्टर को अपनी परियोजनाओं में शामिल करने से यह सुनिश्चित करने के लिए इसके विनिर्देशों पर सावधानीपूर्वक ध्यान शामिल है कि यह सुनिश्चित करता है।अपनी रेटेड क्षमताओं के 80% के भीतर कार्य करना विश्वसनीयता और दीर्घायु को बढ़ावा देता है।यह 5.12a पर वर्तमान सीमा निर्धारित करने और 256V पर कलेक्टर-एमिटर जंक्शन के पार वोल्टेज को रखने के लिए विवेकपूर्ण है।ये विचार तनाव और संभावित क्षति को कम करने में एक भूमिका निभाते हैं।

ऑपरेशन के दौरान उत्पादित काफी गर्मी के कारण, उचित गर्मी प्रबंधन की आवश्यकता होती है।हीटसिंक, या यहां तक ​​कि उच्च शक्ति स्तरों पर प्रशंसकों का उपयोग करना, स्वीकार्य श्रेणियों के भीतर डिवाइस के तापमान को बनाए रखने में सहायता कर सकता है।ये शीतलन समाधान डिवाइस की कार्यक्षमता को सुरक्षित रखने में मदद करते हैं।विचारशील थर्मल डिजाइन न केवल प्रदर्शन को बढ़ावा देता है, बल्कि ओवरहीटिंग मुद्दों से बचने में भी मदद करता है।

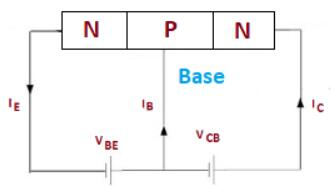

MJE13007 का उपयोग करके सर्किट डिजाइन

थर्मल और विद्युत बाधाओं को नेविगेट करना

MJE13007 ट्रांजिस्टर के साथ एक सर्किट को क्राफ्टिंग करते समय, स्थिरता और स्थायी प्रदर्शन दोनों के लिए इसकी थर्मल और विद्युत सीमाओं के लिए ध्यान की आवश्यकता होती है।ऑपरेटिंग तापमान रेंज -65 ° C से 150 ° C के भीतर रहना चाहिए।इन मापदंडों का अवलोकन न केवल प्रदर्शन को बढ़ाता है, बल्कि थर्मल तनाव के कारण समय से पहले टूटने के खिलाफ गार्ड भी।आप इलेक्ट्रॉनिक घटकों में प्रभावी गर्मी अपव्यय के लिए हीट सिंक या कूलिंग सिस्टम जैसे थर्मल प्रबंधन विधियों का उपयोग कर सकते हैं।

थर्मल प्रबंधन के लिए तकनीक

कुशल गर्मी प्रबंधन MJE13007 को शामिल करते हुए सर्किट में एक भूमिका निभाता है।ट्रांजिस्टर की कार्यक्षमता को बनाए रखते हुए, गर्मी के सिंक का उपयोग करना अधिक गर्मी को प्रभावी ढंग से फैलाता है।एयरफ्लो को बेहतर बनाने के लिए लेआउट अनुकूलन तापमान विनियमन में और सहायता कर सकता है।थर्मल पैड या प्रवाहकीय सामग्री को नियोजित करने से डिवाइस से गर्मी हस्तांतरण की सुविधा होती है।व्यावहारिक रणनीतियों में पर्यावरणीय चर का आकलन करना और प्राकृतिक गर्मी से बचने की अनुमति देने के लिए सर्किट लेआउट को डिजाइन करना, परिचालन स्थिरता बढ़ाना शामिल है।

विद्युत कारक और विशेषज्ञता

विद्युत विचार थर्मल पहलुओं के समान ही प्रभावशाली हैं।उपयुक्त वोल्टेज और वर्तमान स्तरों के साथ सर्किट डिजाइन करना विद्युत तनाव को कम करता है।अन्य अक्सर सुरक्षात्मक घटकों जैसे डायोड या फ़्यूज़ जैसे सुरक्षात्मक घटकों को एकीकृत करते हैं।व्यावहारिक अंतर्दृष्टि से पता चलता है कि स्नबर सर्किट या क्लैम्पिंग डायोड के साथ वोल्टेज स्पाइक्स का प्रबंधन घटक विश्वसनीयता को बढ़ाता है।

हैंड्स-ऑन एप्लिकेशन से, एक व्यापक रणनीति जो विद्युत और थर्मल प्रबंधन दोनों को एकीकृत करती है, बेहतर परिणाम प्रदान करती है।इन पहलुओं को संतुलित करने से उन अभिनव सर्किट डिजाइनों को प्रेरित किया जा सकता है जो MJE13007 की क्षमताओं का पूरी तरह से लाभ उठाते हैं।

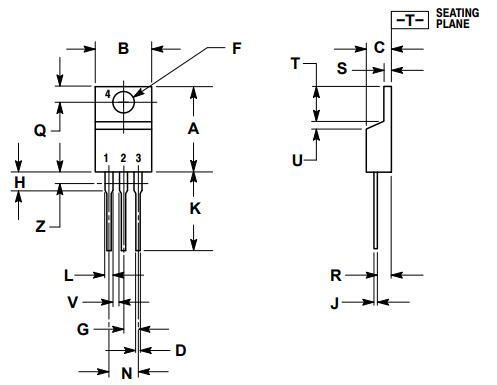

MJE13007 के आयाम

MJE13007 निर्माता जानकारी

अर्धचालक पर MJE13007 के उत्पादन में सबसे आगे खड़ा है, इसकी विश्वसनीय और अभिनव अर्धचालक प्रगति के लिए सम्मानित किया गया है।ऊर्जा प्रबंधन में उनका गहरा ज्ञान स्थिरता को गले लगाने और विविध क्षेत्रों में तकनीकी सीमाओं को आगे बढ़ाने की प्रतिबद्धता का संकेत देता है।अर्धचालक पर, हमेशा आगे देखते हुए, अनुसंधान और विकास में काफी निवेश करता है।उनकी प्राथमिकताओं में समाधान बनाना शामिल है जो दक्षता में उत्कृष्टता प्राप्त करते हैं और पर्यावरणीय रूप से ध्वनि हैं।यह दुनिया भर के रुझानों के साथ स्थायी विकास के पक्ष में है।

डाटशीट पीडीएफ

MJE13007 डेटशीट:

Mje13007.pdf

ONSEMI ROHS.PDF

कई डिवाइस 30/Jun/2006.pdf

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1। MJE13007 अपने अनुप्रयोगों में कैसे चमकता है?

MJE13007 ट्रांजिस्टर उच्च-वोल्टेज, रैपिड पावर-स्विचिंग सर्किट में पनपता है।इसका डिज़ाइन इसे स्विचिंग नियामकों और इनवर्टर जैसे अनुप्रयोगों के लिए एक विकल्प बनाता है।कई अक्सर इसके बीहड़ को एक विश्वसनीय सहयोगी का निर्माण करते हैं जब प्रदर्शन को चुनौतीपूर्ण वातावरण में मांगा जाता है।

2। MJE13007 की परिचालन भूमिका क्या है?

एक सिलिकॉन सब्सट्रेट के साथ एक एनपीएन द्विध्रुवी ट्रांजिस्टर के रूप में, MJE13007 कुशलता से इलेक्ट्रॉनिक संकेतों का प्रबंधन करता है।यह वोल्टेज और धाराओं को संभालता है, सक्रिय चरणों के दौरान 80 वाट तक फैल जाता है।अलग -अलग विद्युत परिस्थितियों में स्थिर रहने की इसकी क्षमता उन्नत बिजली प्रणालियों में अत्यधिक मूल्यवान है, जहां इस तरह की लचीलापन अक्सर प्रशंसा की जाती है।

3। क्या MJE13007 और MJE13007-2 का उपयोग परस्पर उपयोग किया जा सकता है?

हां, MJE13007 और MJE13007-2 सर्किट डिजाइनों में विनिमेय हैं।यद्यपि MJE13007-2 में थोड़ा बड़ा चिप हो सकता है, उनके कार्य पूरी तरह से संरेखित हैं।अन्य लोग इन घटकों के लचीलेपन की सराहना करते हैं, जो कार्यक्षमता को खोए बिना विभिन्न परियोजनाओं में सहज एकीकरण को सक्षम करते हैं।
