MPC8260AZUPIBB POWERQUICC II एम्बेडेड प्रोसेसर: सुविधाएँ, पिनआउट, एप्लिकेशन और विकल्प

यह गाइड MPC8260AZUPIBB के बारे में सब कुछ समझाता है, जो कई एम्बेडेड सिस्टम में इस्तेमाल किया जाने वाला एक शक्तिशाली चिप है।आप फास्ट मेमोरी, बिल्ट-इन कम्युनिकेशन सपोर्ट, कम पावर उपयोग और वाइड टेम्परेचर रेंज जैसी सुविधाओं के बारे में जानेंगे।लेख में यह भी पता चलता है कि इसका उपयोग कहां किया गया है, इसी तरह के अन्य चिप्स को सूचीबद्ध करता है जिसका आप उपयोग कर सकते हैं, इस चिप के निर्माता, और यह दीर्घकालिक परियोजनाओं के लिए एक स्मार्ट विकल्प क्यों है।

सूची

Mpc8260azupibb अवलोकन

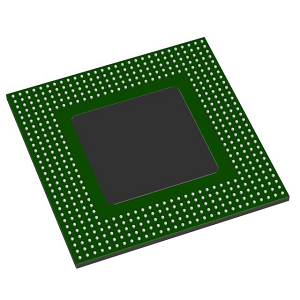

MPC8260AZUPIBB एक उच्च-प्रदर्शन एम्बेडेड संचार प्रोसेसर है।यह 603E डिजाइन के आधार पर, PowerPC G2 कोर का उपयोग करके 32-बिट RISC आर्किटेक्चर के आसपास बनाया गया PowerQuicc II परिवार से संबंधित है।300 मेगाहर्ट्ज पर संचालन, इसमें एक दोहरे-मुद्दा सुपरस्केलर इंजन, ईसीसी सपोर्ट के साथ एकीकृत मेमोरी कंट्रोलर, और मुख्य सीपीयू के स्वतंत्र रूप से प्रोटोकॉल प्रोसेसिंग को संभालने के लिए समर्पित संचार प्रोसेसर मॉड्यूल (सीपीएम) की सुविधा है।PowerQuicc II परिवार के भीतर, MPC8260 एक बहुमुखी समाधान के रूप में बाहर खड़ा है, उच्च-थ्रूपुट संचार कार्यों के साथ मजबूत एम्बेडेड कंप्यूटिंग की जरूरतों को कम करता है।परिवार के अन्य सदस्यों में MPC8250, MPC8255, MPC8265, और MPC8266 स्केलेबिलिटी और दीर्घकालिक तैनाती के लिए डिज़ाइन किया गया है, जो व्यापक रूप से राउटर, बेस स्टेशनों और औद्योगिक प्रणालियों में उपयोग किए जाते हैं।

यदि आप एक विश्वसनीय और स्केलेबल एम्बेडेड समाधान की तलाश कर रहे हैं, तो अब MPC8260AZUPIBB के लिए अपना बल्क ऑर्डर देने का सही समय है।

MPC8260AZUPIBB सुविधाएँ

PowerPC G2 कोर (603E- आधारित): प्रोसेसर PowerPC 603E डिज़ाइन के आधार पर 32-बिट RISC आर्किटेक्चर कोर को एकीकृत करता है।यह जटिल एम्बेडेड अनुप्रयोगों का समर्थन करते हुए कुशल निर्देश निष्पादन और कम बिजली की खपत प्रदान करता है।

300 मेगाहर्ट्ज घड़ी की गति: यह 300 मेगाहर्ट्ज की आवृत्ति पर संचालित होता है, जो डेटा रूटिंग और टेलीकॉम स्विचिंग जैसे अनुप्रयोगों की मांग के लिए उपयुक्त उच्च गति प्रसंस्करण प्रदान करता है।

दोहरी-मुद्दा सुपरस्केलर इंजन: यह सुविधा प्रोसेसर को प्रति घड़ी चक्र में दो निर्देशों को निष्पादित करने में सक्षम बनाती है, जो एम्बेडेड सिस्टम में समग्र थ्रूपुट और समानांतर प्रसंस्करण प्रदर्शन में सुधार करती है।

16 केबी निर्देश और 16 केबी डेटा एल 1 कैश: निर्देश और डेटा कैश दोनों चार-तरफ़ा सेट सहयोगी हैं, जो अक्सर उपयोग किए जाने वाले डेटा तक तेजी से पहुंच सुनिश्चित करते हैं और मेमोरी विलंबता को कम करते हैं।

फ़्रोटिंग-पॉइंट यूनिट (FPU): ऑनबोर्ड एफपीयू फ्लोटिंग-पॉइंट अंकगणितीय संचालन का समर्थन करता है, जो सिग्नल प्रोसेसिंग और संचार प्रणालियों में अन्य गणना-भारी कार्यों के लिए अच्छा है।

स्मृति प्रबंधन इकाई: एमएमयू एड्रेस ट्रांसलेशन और मेमोरी प्रोटेक्शन प्रदान करता है, वर्चुअल मेमोरी के साथ ऑपरेटिंग सिस्टम का समर्थन करता है और सिस्टम विश्वसनीयता को बढ़ाता है।

संचार प्रक्रमक मॉड्यूल: एक समर्पित RISC- आधारित सबप्रोसेसर ऑफलोड संचार कार्यों (ईथरनेट, एचडीएलसी, एटीएम), मुख्य कोर पर बोझ को कम करता है और सिस्टम जवाबदेही में सुधार करता है।

ईसीसी समर्थन के साथ एकीकृत स्मृति नियंत्रक: त्रुटि सुधार कोड कार्यक्षमता के साथ DRAM और SDRAM का समर्थन करता है, मिशन-महत्वपूर्ण संचालन के लिए मजबूत स्मृति अखंडता प्रदान करता है।

3.3V का I/O वोल्टेज: मानक I/O वोल्टेज संगतता अन्य तर्क उपकरणों और बाह्य उपकरणों के साथ एकीकरण को एम्बेडेड हार्डवेयर डिज़ाइनों में आसान बनाती है।

बहु इंटरफेस: संचार इंटरफेस का एक समृद्ध सेट बाहरी उपकरणों के साथ सहज कनेक्टिविटी को सक्षम बनाता है, जिससे यह विविध एम्बेडेड नेटवर्किंग वातावरण के लिए उपयुक्त है।

तापमान रेंज आपरेट करना: औद्योगिक और दूरसंचार वातावरण के लिए डिज़ाइन किया गया, यह एक विस्तृत तापमान सीमा पर स्थिर संचालन सुनिश्चित करता है।

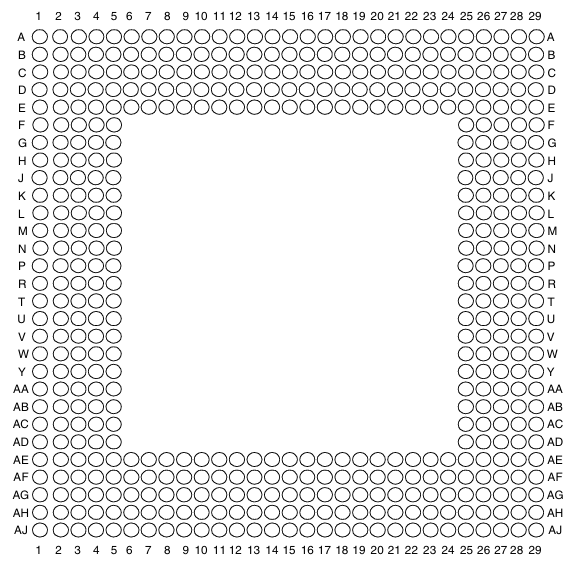

MPC8260AZUPIBB पिनआउट आरेख

MPC8260AZUPIBB के लिए दिखाया गया पिनआउट आरेख एक प्लास्टिक बॉल ग्रिड सरणी (PBGA) लेआउट का प्रतिनिधित्व करता है, जिसका उपयोग आमतौर पर इस PowerQuicc II प्रोसेसर जैसे उच्च घनत्व वाले एकीकृत सर्किट के लिए किया जाता है।यह आरेख एक मैट्रिक्स लेआउट का अनुसरण करता है जहां पंक्तियों को वर्णानुक्रम (ए से एजे) लेबल किया जाता है और कॉलम गिने जाते हैं (1 से 29)।ग्रिड में प्रत्येक सर्कल चिप पैकेज के नीचे एक गेंद की स्थिति या पिन स्थान को चिह्नित करता है।यह लेआउट ग्रिड के संबंध में विशिष्ट संकेतों या बिजली कनेक्शन का पता लगाने में मदद करता है।उदाहरण के लिए, D12 या R23 जैसा संदर्भ बिजली की आपूर्ति, I/O, या संचार इंटरफेस जैसे कार्यों के लिए उपयोग किए जाने वाले सटीक पिन को इंगित करता है।केंद्र में खाली जगह एक नो-बॉल क्षेत्र को इंगित करती है, जिसका उपयोग अक्सर थर्मल राहत या यांत्रिक स्थिरता के लिए किया जाता है।

MPC8260AZUPIBB विनिर्देश

प्रकार	पैरामीटर
उत्पादक	NXP सेमीकंडक्टर्स/फ्रीस्केल सेमीकंडक्टर
शृंखला	Mpc82xx
पैकेजिंग	ट्रे
भाग की स्थिति	अप्रचलित
कोर प्रोसेसर	PowerPC G2
कोर/बस चौड़ाई की संख्या	1 कोर, 32-बिट
रफ़्तार	300MHz
सह-प्रोसेसर/डीएसपी	संचार;RISC CPM
राम नियंत्रक	DRAM, SDRAM
ग्राफिक्स त्वरण	नहीं
ईथरनेट	10/100Mbps (3)
वोल्टेज - I/O	3.3
परिचालन तापमान	0 ° C ~ 105 ° C (TA)
माउन्टिंग का प्रकार	सतह पर्वत
पैकेज / मामला	480-LBGA उजागर पैड
आपूर्तिकर्ता युक्ति पैकेज	480-TBGA (37.5x37.5)
अतिरिक्त इंटरफेस	I2C, SCC, SMC, SPI, UART, USART
आधार उत्पाद संख्या	Mpc82

MPC8260AZUPIBB अनुप्रयोग

दूरसंचार आधार स्टेशन

MPC8260AZUPIBB का उपयोग व्यापक रूप से दूरसंचार बुनियादी ढांचे में किया जाता है, विशेष रूप से बेस स्टेशनों में जहां उच्च-थ्रूपुट डेटा हैंडलिंग और प्रोटोकॉल प्रबंधन की आवश्यकता होती है।इसका एकीकृत संचार मॉड्यूल कई सीरियल इंटरफेस और प्रोटोकॉल का समर्थन करता है, जिससे यह वायरलेस बैकहॉल और चैनल कार्ड प्रोसेसिंग के लिए आदर्श है।

नेटवर्क राउटर और स्विच

कई ईथरनेट चैनलों और फास्ट प्रोसेसिंग कोर के लिए इसके समर्थन के लिए धन्यवाद, प्रोसेसर उद्यम और सेवा प्रदाता राउटर और स्विच की रीढ़ के रूप में कार्य करता है।यह कुशलतापूर्वक बाहरी संचार प्रोसेसर की आवश्यकता के बिना पैकेट रूटिंग, ट्रैफ़िक शेपिंग और डेटा फ़िल्टरिंग को संभालता है।

औद्योगिक नियंत्रण प्रणालियाँ

विनिर्माण और स्वचालन वातावरण में, MPC8260AZUPIBB नियतात्मक नियंत्रण और तेजी से डेटा अधिग्रहण का समर्थन करता है।इसकी मजबूत सीपीयू, व्यापक ऑपरेटिंग तापमान रेंज, और ईसीसी के साथ विश्वसनीय मेमोरी हैंडलिंग इसे लंबे समय से चल रहे औद्योगिक संचालन के लिए उपयुक्त बनाती है।

एक्सेस गेटवे और वॉयस ओवर आईपी (वीओआईपी) उपकरण

इस प्रोसेसर का उपयोग DSLAMS और इंटीग्रेटेड एक्सेस डिवाइस (IADs) जैसे एक्सेस डिवाइसों में किया जाता है, जहां आवाज और डेटा सेवाएं परिवर्तित होती हैं।ऑनबोर्ड कम्युनिकेशंस प्रोसेसर मॉड्यूल वॉयस कम्युनिकेशन के लिए कम विलंबता के साथ ट्रैफ़िक को संभालता है।

एटीएम और फ्रेम रिले उपकरण

MPC8260AZUPIBB में एकीकृत RISC इंजन एटीएम और फ्रेम रिले प्रसंस्करण को उतारने में सक्षम है, जो कि विरासत दूरसंचार नेटवर्क में व्यापक रूप से उपयोग किया गया था।यह डेटा एंडपॉइंट्स के बीच तेजी से और विश्वसनीय संचार सुनिश्चित करता है।

सैन्य और एयरोस्पेस संचार प्रणालियाँ

इसकी विश्वसनीयता, एम्बेडेड प्रोटोकॉल समर्थन, और बीहड़ पैकेजिंग के कारण, MPC8260AZUPIBB को सैन्य संचार प्रणालियों में लागू किया जाता है, जो कठोर वातावरण में सुरक्षित आवाज और डेटा लिंक का समर्थन करता है।

ब्रॉडबैंड इन्फ्रास्ट्रक्चर उपकरण

प्रोसेसर ब्रॉडबैंड सिस्टम जैसे केबल मॉडेम टर्मिनेशन सिस्टम (CMTS) और फाइबर-टू-द-होम (FTTH) इकाइयां, डेटा प्रवाह, प्रमाणीकरण और उच्च गति पर सेवा वितरण का प्रबंधन करता है।

एम्बेडेड नेटवर्किंग उपकरण

यह फ़ायरवॉल, वीपीएन सांद्रता और अन्य नेटवर्क सुरक्षा उपकरणों में उपयोग के लिए उपयुक्त है, जहां सुरक्षित संचार के लिए एन्क्रिप्शन और डेटा थ्रूपुट की आवश्यकता होती है।

MPC8260AZUPIBB समान भागों

• MPC8265ACZUMHBC (एनएक्सपी यूएसए इंक)

MPC8265ACZUMHBC एक ही PowerQuicc II परिवार से एक शक्तिशाली विकल्प है, जो विस्तारित संचार सुविधाओं और PCI समर्थन की पेशकश करता है।यह 266 मेगाहर्ट्ज पर संचालित होता है और इसे उसी 480-पिन टीबीजीए पैकेज में रखा जाता है, जिससे यह MPC8260AZUPIBB के साथ पिन-संगत है।यह मॉडल एक व्यापक ऑपरेटिंग तापमान रेंज (-40 ° C से 105 ° C) का भी समर्थन करता है, जो औद्योगिक या कठोर पर्यावरण की तैनाती के लिए फायदेमंद है।यूटोपिया II और 256 एचडीएलसी चैनलों जैसे संवर्धित संचार इंटरफेस के साथ, यह अधिक लचीलेपन और बैंडविड्थ की आवश्यकता वाले नेटवर्किंग अनुप्रयोगों के लिए एक बढ़िया विकल्प है।

• MPC8260AVVPIBB (फ्रीस्केल सेमीकंडक्टर)

MPC8260AVVPIBB MPC8260 श्रृंखला का एक सीधा संस्करण है, जिसमें लगभग समान कोर और फ़ीचर सेट Azupibb संस्करण के लिए है।यह एक ही 300 मेगाहर्ट्ज घड़ी की गति पर चलता है और बोर्ड और सॉफ्टवेयर में संगतता बनाए रखते हुए, समान 480-टीबीजीए पैकेज का उपयोग करता है।यह उन प्रणालियों में एक आदर्श प्रतिस्थापन बनाता है जो पहले से ही MPC8260 आर्किटेक्चर का उपयोग करते हैं लेकिन सोर्सिंग लचीलेपन की आवश्यकता है।यह अनुकूल है जो बिना किसी अतिरिक्त हार्डवेयर समायोजन के साथ एक ही प्रदर्शन और पदचिह्न चाहते हैं।

• MPC8260AZUPJDB (फ्रीस्केल सेमीकंडक्टर)

MPC8260AZUPJDB कार्यात्मक रूप से MPC8260AZUPIBB के बराबर है, लेकिन पैकेजिंग, सिलिकॉन संशोधन या सोर्सिंग चैनल में मामूली अंतर के साथ आ सकता है।यह 300 मेगाहर्ट्ज घड़ी की गति और पूर्ण संचार सुविधा सेट को बनाए रखता है, जिसमें सीपीएम और कई प्रोटोकॉल समर्थन शामिल हैं।विनिर्देशों और वास्तुकला में इसका करीबी मैच आपूर्ति श्रृंखला परिवर्तनशीलता का प्रबंधन करते समय या मल्टी-वेंडर सोर्सिंग रणनीतियों को बनाए रखने के लिए एक सुविधाजनक विकल्प बनाता है।

MPC8260AZUPIBB लाभ

संचार प्रणालियों के लिए संतुलित प्रसंस्करण

MPC8260AZUPIBB एक सामान्य-उद्देश्य CPU को एक समर्पित संचार प्रोसेसर मॉड्यूल (CPM) के साथ जोड़ता है, जिससे एक नियंत्रण संचालन का प्रबंधन करने की अनुमति देता है जबकि दूसरा डेटा ट्रांसफर और प्रोटोकॉल कार्यों को संभालता है।यह ड्यूल-लॉजिक सेटअप उन सिस्टमों को बनाने में मदद करता है जो समानांतर में कई संचार धाराओं का प्रबंधन कर सकते हैं, प्रतिक्रिया में सुधार कर सकते हैं और डेटा-भारी अनुप्रयोगों में देरी को कम कर सकते हैं।

बहुमुखी प्रोटोकॉल और इंटरफ़ेस समर्थन

फास्ट ईथरनेट, एचडीएलसी, एटीएम, और अधिक जैसे विभिन्न नेटवर्किंग और औद्योगिक प्रोटोकॉल के लिए अंतर्निहित समर्थन के साथ, यह प्रोसेसर आपको विभिन्न अनुप्रयोगों में एक चिप का उपयोग करने की अनुमति देता है।कम विकास जटिलता और परियोजनाओं में अधिक कुशल उत्पाद मानकीकरण से कई लाभ होते हैं जिनके लिए कई इंटरफ़ेस प्रकारों की आवश्यकता होती है।

दीर्घकालिक उपलब्धता और उद्योग गोद लेना

MPC8260AZUPIBB एक अच्छी तरह से स्थापित PowerQuicc II परिवार से आता है, जो व्यापक रूप से दूरसंचार और नेटवर्किंग में उपयोग किया जाता है।यह चल रही आपूर्ति, विश्वसनीय प्रलेखन और एक बड़ा ज्ञान आधार सुनिश्चित करता है, जो अप्रचलन के जोखिम को कम करता है और डिजाइन सत्यापन, समर्थन और डिबगिंग को सरल बनाता है।

एम्बेडेड डिजाइनों में कुशल शक्ति का उपयोग

उच्च डेटा थ्रूपुट प्रदान करते हुए प्रोसेसर को कम बिजली की खपत के लिए इंजीनियर किया जाता है।यह एम्बेडेड सिस्टम में फायदेमंद है जहां गर्मी अपव्यय और ऊर्जा की खपत डिजाइन की कमी है, अतिरिक्त शीतलन या उच्च शक्ति बजट के बिना सिस्टम विश्वसनीयता बनाए रखने के लिए।

विभिन्न अनुप्रयोगों के लिए स्केलेबल और लचीला

आप कम-से-मिड-स्तरीय राउटर से लेकर औद्योगिक स्वचालन नियंत्रकों तक, सिस्टम डिजाइनों की एक विस्तृत श्रृंखला में MPC8260AZUPIB को तैनात कर सकते हैं।इसकी स्केलेबिलिटी सॉफ्टवेयर और समर्थन में स्थिरता बनाए रखते हुए विकास के समय और लागत को बचाने के लिए विभिन्न उत्पाद स्तरों के लिए एक ही वास्तुकला का पुन: उपयोग करने की अनुमति देती है।

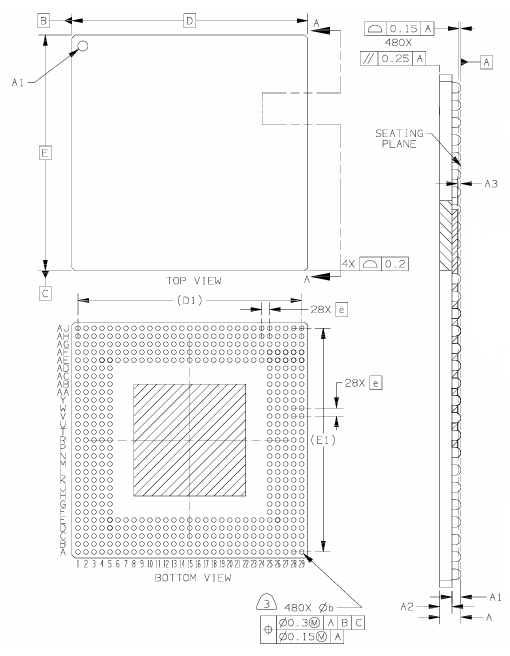

MPC8260AZUPIBB पैकेजिंग आयाम

पैकेज आयाम

प्रतीक	विवरण	मिन	अधिकतम
ए	समग्र पैकेज ऊंचाई	1.45	1.65
ए 1	गतिरोध (पीसीबी से पैकेज तक)	0.6	0.7
ए 2	पैकेज बॉडी मोटाई	0.85	0.95
ए 3	सब्सट्रेट मोटाई	0.25	-
बी	गेंदों का व्यास	0.65	0.85
डी	पैकेज लंबाई	37.5	बीएससी
डी 1	आकार (संदर्भ)	35.56	रेफरी
ईटी	पैकेज चौड़ाई	37.5	बीएससी
ई 1	आकार (संदर्भ)	35.56	रेफरी
ईटी	बॉल पिच	1.27	बीएससी

पैकेज रूपरेखा

MPC8260AZUPIBB निर्माता

MPC8260AZUPIBB द्वारा निर्मित है एनएक्सपी अर्धचालक, एम्बेडेड प्रसंस्करण और सुरक्षित कनेक्टिविटी समाधानों में एक वैश्विक नेता।मूल रूप से द्वारा विकसित किया गया है भित्तिचित्र, जो खुद मोटोरोला के सेमीकंडक्टर डिवीजन से एक स्पिन-ऑफ था, उत्पाद 2015 में फ्रीस्केल के अधिग्रहण के बाद NXP के पोर्टफोलियो का हिस्सा बन गया। NXP अपने PowerQuicc II परिवार के हिस्से के रूप में MPC8260AZUPIBB का समर्थन करना जारी रखता है, उच्च गुणवत्ता वाले विनिर्माण मानकों और औद्योगिक, नेटवर्किंग और टेल्कोम अनुप्रयोगों के लिए दीर्घकालिक उपलब्धता को बनाए रखता है।

निष्कर्ष

MPC8260AZUPIBB एक मजबूत और लचीला प्रोसेसर है जो उन प्रणालियों के लिए बनाया गया है जिन्हें तेज और विश्वसनीय संचार की आवश्यकता है।यह एक ही समय में कई कार्यों को संभाल सकता है, इसकी स्मार्ट डिज़ाइन और अतिरिक्त संचार इकाई के लिए धन्यवाद।यह चिप फोन, इंटरनेट, औद्योगिक मशीनों, और बहुत कुछ में उपयोग के लिए महान है।यह कई प्रकार के कनेक्शनों का समर्थन करता है और शक्ति को बचाता है, जिससे यह दीर्घकालिक उपयोग के लिए अच्छा होता है।चूंकि यह एक विश्वसनीय कंपनी द्वारा समर्थित है, आप विभिन्न प्रकार के उपकरणों में गुणवत्ता, समर्थन और आसान उपयोग के लिए इस पर भरोसा कर सकते हैं।
