MPS2222A ट्रांजिस्टर: एक पूर्ण अवलोकन

MPS2222A एक बहुमुखी NPN ट्रांजिस्टर की क्षमताओं का उदाहरण देता है, जिससे यह विभिन्न इलेक्ट्रॉनिक सर्किटों में एक प्रधान बन जाता है।यह लेख MPS2222A की विशेषताओं में, बिजली अपव्यय और वोल्टेज के स्तर को संभालने की अपनी क्षमता की खोज करते हुए, ऑडियो से संचार उपकरणों के लिए अपने अनुप्रयोगों के व्यापक विश्लेषण की पेशकश करता है।हम इसकी तुलना अन्य ट्रांजिस्टर के साथ भी करेंगे, इसके फायदे और संभावित विकल्पों का खुलासा करेंगे, और विभिन्न सेटिंग्स में इसके प्रदर्शन को अनुकूलित करने के लिए व्यावहारिक कॉन्फ़िगरेशन तकनीकों पर चर्चा करेंगे।

सूची

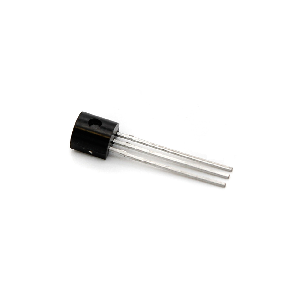

MPS2222A क्या है?

MPS2222A एक एनपीएन ट्रांजिस्टर है, जो अपनी बहुमुखी प्रतिभा और दक्षता के लिए जाना जाता है।इसका आकर्षण 0.625W के बिजली अपव्यय को संभालने की क्षमता से उपजा है और 0.6a के एक कलेक्टर वर्तमान को समायोजित करता है।यह ट्रांजिस्टर बहादुरी से पर्याप्त वोल्टेज स्तरों का सामना करता है: कलेक्टर और बेस के बीच 75V, कलेक्टर और एमिटर के बीच 40V, और एमिटर और बेस के बीच 6V।प्रशंसा करने के लिए एक पहलू इसकी न्यूनतम रिवर्स रिसाव धाराएं हैं, कलेक्टर-बेस और एमिटर-बेस दोनों के लिए केवल 0.01μA, इसके कुशल डिजाइन पर जोर देते हुए।कलेक्टर-एमिटर संतृप्ति वोल्टेज 0.3V पर है, जबकि यह 300MHz की आवृत्ति विशेषता और 100 से 300 तक एक लचीली डीसी लाभ प्रदान करता है। इस तरह के लक्षण इसे ऑडियो एम्पलीफायरों और इंस्ट्रूमेंटेशन एम्पलीफायरों जैसे विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त बनाते हैं।एक अलग पिन कॉन्फ़िगरेशन के साथ इसका टू -92 पैकेज विशिष्ट डिजाइनों के लिए इसकी उपयोगिता को बढ़ाता है।

स्थानापन्न विकल्प

• 2SC9013

• KSC1008

• S8050

• PN2222A

• 2N4401

• 2SC945

• 2SC1008

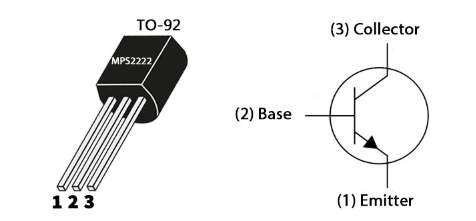

MPS2222A का पिन लेआउट

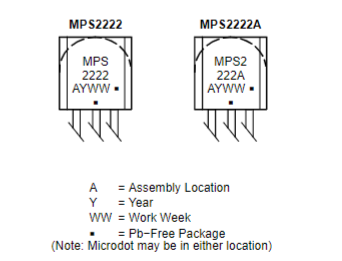

MPS2222 और MPS2222A के बीच तुलना

MPS2222 और MPS22222 ट्रांजिस्टर के बीच अंतर की खोज करते समय, जरूरत और समस्या-समाधान के लेंस के माध्यम से विद्युत सर्किट में उनकी भूमिकाओं पर विचार करें।दोनों एनपीएन द्विध्रुवी जंक्शन ट्रांजिस्टर हैं जो प्रवर्धन और स्विचिंग, सम्मिश्रण प्रदर्शन और व्यावहारिकता की मांगों को पूरा करने के लिए उनकी निर्भरता और क्षमता के लिए गले लगाए गए हैं।

विद्युत विशेषताओं

यद्यपि MPS2222 और MPS2222A कई विशेषताओं को साझा करते हैं, लेकिन उनके विद्युत प्रदर्शन में सूक्ष्म अंतर मौजूद हैं।MPS2222A थोड़ा उच्च कलेक्टर करंट और वोल्टेज को समायोजित करता है, जो इसे कठोर परिदृश्यों के लिए अधिक अनुकूल बनाता है जो लचीलापन और धीरज के लिए कहते हैं, एक विकल्प जो दबाव में दृढ़ता की इच्छा रखता है।

पैकेज और डिजाइन

92 पैकेजों में संलग्न, दोनों ट्रांजिस्टर कॉम्पैक्टनेस और एकीकरण में आसानी में उत्कृष्टता प्राप्त करते हैं।यह पैकेजिंग अंतरिक्ष और लागत में दक्षता की आवश्यकता के लिए बोलती है।डिज़ाइन उन लोगों को फुसफुसाता है जो फ़ंक्शन के साथ फॉर्म से शादी करने के लिए प्रेरित करते हैं।

विस्तारण

ये ट्रांजिस्टर एम्पलीफायरों के रूप में अपनी क्षमता में चमकते हैं।MPS2222A, विशेष रूप से, अपनी बढ़ी हुई रैखिकता और स्थिरता के साथ, उच्च संस्करणों पर भी ध्वनि स्पष्टता को बढ़ाता है, जो ध्वनि की गुणवत्ता और सामर्थ्य के सद्भाव की तलाश करता है।

स्विचन

स्विच करने के लिए, ये ट्रांजिस्टर कंप्यूटिंग उपकरणों में स्विफ्ट पावर प्रबंधन और ऊर्जा दक्षता के बीच संतुलन बनाने में महत्वपूर्ण भूमिका निभाते हैं।परिस्थितियों की एक सरणी के तहत उनकी त्वरित प्रतिक्रिया एक कभी भी मांग वाले डिजिटल युग में गति और संरक्षण को दर्शाती है।

तापमान परिवर्तनशीलता

इन ट्रांजिस्टर के बीच चयन में तापमान बदलाव के प्रति उनकी प्रतिक्रियाओं पर विचार करना शामिल है।MPS2222A, अपनी परिष्कृत थर्मल स्थिरता के साथ, उन लोगों को आकर्षित कर सकता है जो वातावरण के लिए डिज़ाइन करते हैं जहां तापमान परिवर्तनशीलता आश्वासन और अनुकूलनशीलता की आवश्यकता को विकसित करती है।

दीर्घायु और निर्भरता

उद्योग से प्रतिबिंब दीर्घकालिक विश्वसनीयता को प्राथमिकता देने वाले डिजाइनों में MPS2222A की ओर एक झुकाव को प्रकट करते हैं।यह विकल्प उन घटकों की खोज के साथ प्रतिध्वनित होता है जो स्थायी प्रदर्शन के वादे के साथ परिचालन चुनौतियों के वजन को सहन करते हैं।

MPS22222 ए विनिर्देश

उत्पाद विशेषता	मान बताइए
उत्पादक	Onsemi
पैकेज / मामला	से 92-3
पैकेजिंग	थोक
बढ़ते शैली	होल के माध्यम से
कलेक्टर- एमिटर वोल्टेज वीसीओ मैक्स	40 वी
कलेक्टर- बेस वोल्टेज वीसीबीओ	75 वी
एमिटर- बेस वोल्टेज वेबो	6 वी
कलेक्टर-एमिटर संतृप्ति वोल्टेज	1 वी
अधिकतम डीसी कलेक्टर वर्तमान	600 मा
पावर अपव्यय	625 मेगावाट
बैंडविड्थ उत्पाद फीट प्राप्त करें	300 मेगाहर्ट्ज
न्यूनतम परिचालन तापमान	-55 सी
अधिकतम परिचालन तापमान	+150 सी
निरंतर कलेक्टर वर्तमान	600 मा
डीसी कलेक्टर/बेस गेन एचएफई मिन	35
ट्रांजिस्टर ध्रुवीयता	एनपीएन
उत्पाद श्रेणी	द्विध्रुवी ट्रांजिस्टर - BJT

MPS2222A की विशेषताएं

MPS2222A, जो अपने एपिटैक्सियल प्लानर संरचना के लिए प्रसिद्ध है, स्विचिंग और प्रवर्धन भूमिकाओं में पनपता है।यह PNP संस्करण, MPS2907A के साथ अच्छी तरह से जोड़े।आप कस्टमाइज़ेबल टू -18 कॉन्फ़िगरेशन या एसओटी -23 पैकेज से चयन कर सकते हैं, जिसे MMBT22222A के रूप में जाना जाता है।ये विकल्प आधुनिक इलेक्ट्रॉनिक डिजाइन की तरलता को बढ़ाते हुए, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए अनुकूलनशीलता लाते हैं।

एपिटैक्सियल प्लानर निर्माण

यह निर्माण सुनिश्चित करता है कि MPS2222A स्थिर और कुशल प्रदर्शन प्रदान करता है।थर्मल चालकता और एकरूपता को बढ़ाते हुए, यह विभिन्न इलेक्ट्रॉनिक कार्यों के लिए डिवाइस का अनुकूलन करता है।यह गतिशील परिस्थितियों में भरोसेमंद प्रदर्शन प्रदान करता है, सुसंगत आउटपुट और न्यूनतम प्रतिक्रिया भिन्नता के साथ सर्किट डिजाइन में प्रेरणादायक नवाचार।

स्विचिंग क्षमता

MPS2222A कई सर्किट अनुप्रयोगों में एक विश्वसनीय स्विच के रूप में उत्कृष्टता प्राप्त करता है।यह प्रभावी रूप से वर्तमान प्रवाह का प्रबंधन करता है, आज की तकनीक में सटीक नियंत्रण तंत्र का समर्थन करता है।यह डिज़ाइन उन लोगों को संतुष्ट करता है जो अपने सर्किटों को निजीकृत करने के लिए देख रहे हैं, जो न्यूनतम रीडिज़ाइन प्रयासों के साथ कार्यक्षमता को ठीक करने के अवसर प्रदान करते हैं।

प्रवर्धन क्षमता

एक एम्पलीफायर के रूप में, MPS2222A स्वच्छ और सटीक सिग्नल प्रवर्धन प्रदान करता है, न्यूनतम विरूपण सुनिश्चित करता है।सिग्नल स्पष्टता को बनाए रखने के लिए यहां परिशुद्धता की आवश्यकता होती है, अक्सर ऑडियो आउटपुट या अधिक सटीक सेंसर रीडिंग को स्पष्ट करने के लिए अग्रणी होता है।

अनुपूरक उपकरण

पूरक PNP संस्करण, MPS2907A, MPS22222A की प्रयोज्यता को व्यापक बनाता है।सर्किट में पूरक जोड़े का उपयोग करना एनपीएन और पीएनपी सेटअप की ताकत का लाभ उठाकर स्विचिंग और प्रवर्धन दोनों को बढ़ाता है।यह लचीलापन सर्किट दक्षता को बढ़ाता है, जटिल प्रणाली एकीकरण में रणनीतिक लाभ प्रदान करता है।

पैकेजिंग विकल्प

कार्यान्वयन में -18 और SOT-23 पैकेजों के बीच चयन करना।विकल्प थर्मल और स्थानिक गतिशीलता को प्रभावित करता है, जिससे MPS2222A उच्च घनत्व वाले अनुप्रयोगों और थर्मल प्रबंधन की आवश्यकता वाले लोगों के लिए उपयुक्त है।यह लचीलापन विविध इलेक्ट्रॉनिक वातावरणों में डिवाइस के प्रदर्शन और दीर्घायु को परिष्कृत कर सकता है।

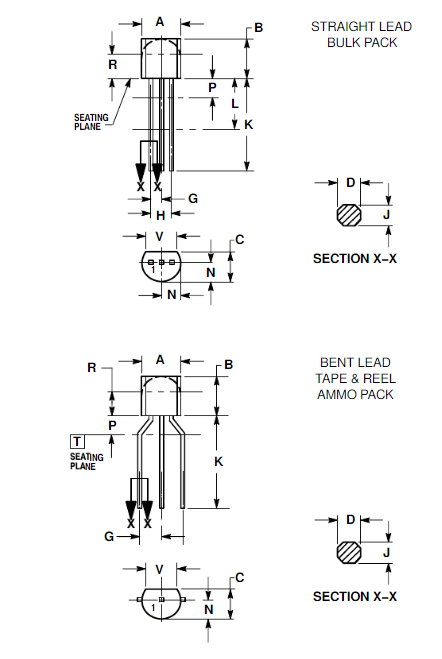

MPS2222A पैकेजिंग

MPS2222A अनुप्रयोग

स्विफ्ट स्विचिंग डायनेमिक्स

अपनी तेजी से स्विचिंग क्षमताओं और न्यूनतम संतृप्ति वोल्टेज के साथ, MPS2222A बिजली की आपूर्ति संक्रमण, मोटर विनियमन और प्रकाश रोल में कार्यों को संभालता है।यह ट्रांजिस्टर कुशल वोल्टेज नियंत्रण और स्विफ्ट राज्य संक्रमणों की मांग करने वाले परिदृश्यों में पनपता है, जो अक्सर तकनीकी और विनिर्माण क्षेत्रों में सामना किया जाता है।

बढ़ाया उत्तेजना के लिए प्रवर्धन

मल्टी-स्टेज एम्पलीफायर कॉन्फ़िगरेशन में, यह ट्रांजिस्टर कुशलता से कमजोर प्रारंभिक संकेतों को बढ़ाता है।वोल्टेज प्रवर्धन और प्रतिबाधा जैसे उत्कृष्ट कारकों को इष्टतम फ़ंक्शन प्राप्त करने के लिए ध्यान देने की आवश्यकता होती है।इन मापदंडों में परिशुद्धता स्थिर सिग्नल वृद्धि सुनिश्चित करती है, डिजाइन में विचारशील घटक चयन दिखाती है।

उच्च परिशुद्धता इंस्ट्रूमेंटेशन

उच्च-परिशुद्धता इंस्ट्रूमेंटेशन एम्पलीफायरों के साथ MPS2222A की संगतता अपने उच्च इनपुट प्रतिबाधा और न्यूनतम शोर से उपजी है।सिग्नल फिडेलिटी को संरक्षित करने में इसका सुसंगत प्रदर्शन इसे वैज्ञानिक और औद्योगिक माप अनुप्रयोगों में एक विश्वसनीय विकल्प बनाता है, जहां सटीकता और एकरूपता दोनों की मांग की जाती है।

प्रस्तावना स्थिरता

एक्सिटर सिस्टम में, यह घटक बाद के चरणों के लिए एक विश्वसनीय ड्राइविंग सिग्नल प्रदान करता है।आगे सिग्नल प्रोसेसिंग के लिए सुसंगत इनपुट सुनिश्चित करना उन प्रणालियों के लिए अच्छा है जिन्हें सटीक समय और भरोसेमंद सिग्नल प्रवाह की आवश्यकता होती है।

श्रव्य प्रवर्धन

MPS2222A कुशलता से पावर, गेन, बैंडविड्थ और विरूपण जैसे ऑडियो पावर प्रवर्धन मुद्दों का प्रबंधन करता है।यह स्थिरता, आवृत्ति प्रतिक्रिया और शोर न्यूनतमकरण के सिद्धांतों का पालन करता है।ऑडियो में, जहां उच्च निष्ठा और कम विकृति को महत्व दिया जाता है, सर्किट में ट्रांजिस्टर प्रदर्शन की गहन समझ महत्वपूर्ण है।

डाटशीट पीडीएफ

MPS2222A DATASHEETS:

MPS2222 (a) .pdf
