एकल-चरण मोटर्स के लिए मोटर स्टार्टिंग कैपेसिटर की व्याख्या

आपने देखा होगा कि कुछ मोटरें सुचारू रूप से शुरू होती हैं जबकि अन्य घूमने से पहले संघर्ष करती हैं या गुनगुनाती हैं, और यह अंतर अक्सर संधारित्र तक आ जाता है।एक मोटर स्टार्टिंग कैपेसिटर बिजली लागू होने पर एकल-चरण एसी मोटर को घूमने में मदद करता है।यह पृष्ठभूमि में चुपचाप काम करता है, मोटर को चालू करने के लिए सही समय पर ऊर्जा का भंडारण और विमोचन करता है।यह घटक कैसे काम करता है, इसका उपयोग कहां किया जाता है, और यह रन कैपेसिटर से कैसे भिन्न है, यह समझने से आपको उपकरणों, पंपों और बिजली उपकरणों जैसे रोजमर्रा के उपकरणों को समझने में मदद मिलती है, और प्रतिस्थापन की आवश्यकता होने पर आपको सही कैपेसिटर चुनने में भी मदद मिलती है।

कैटलॉग

चित्र 1. मोटर स्टार्टिंग कैपेसिटर

मोटर स्टार्टिंग कैपेसिटर क्या है?

मोटर स्टार्टिंग कैपेसिटर एक विद्युत घटक है जिसका उपयोग एकल-चरण एसी मोटर्स में स्टार्टअप पर रोटेशन शुरू करने में मदद के लिए किया जाता है।इन मोटरों में, अकेले बिजली की आपूर्ति गति शुरू करने के लिए पर्याप्त बल उत्पन्न नहीं करती है, जो मोटर को अपने आप शुरू होने से रोक सकती है।

प्रारंभिक संधारित्र संक्षिप्त रूप से विद्युत ऊर्जा को संग्रहीत करता है और स्टार्टअप के दौरान इसे छोड़ता है, जिससे मोटर को घूमना शुरू करने के लिए आवश्यक प्रारंभिक बल विकसित करने की अनुमति मिलती है।इसकी भूमिका इस छोटी सी शुरुआती अवधि तक ही सीमित है और इसे निरंतर संचालन के लिए डिज़ाइन नहीं किया गया है।एक बार जब मोटर चालू हो जाती है, तो शुरुआती संधारित्र की आवश्यकता नहीं रह जाती है, क्योंकि इसका उद्देश्य केवल प्रारंभिक शुरुआत के दौरान मोटर का समर्थन करना है।

सिंगल-फ़ेज़ मोटर्स को स्टार्टिंग कैपेसिटर की आवश्यकता क्यों है?

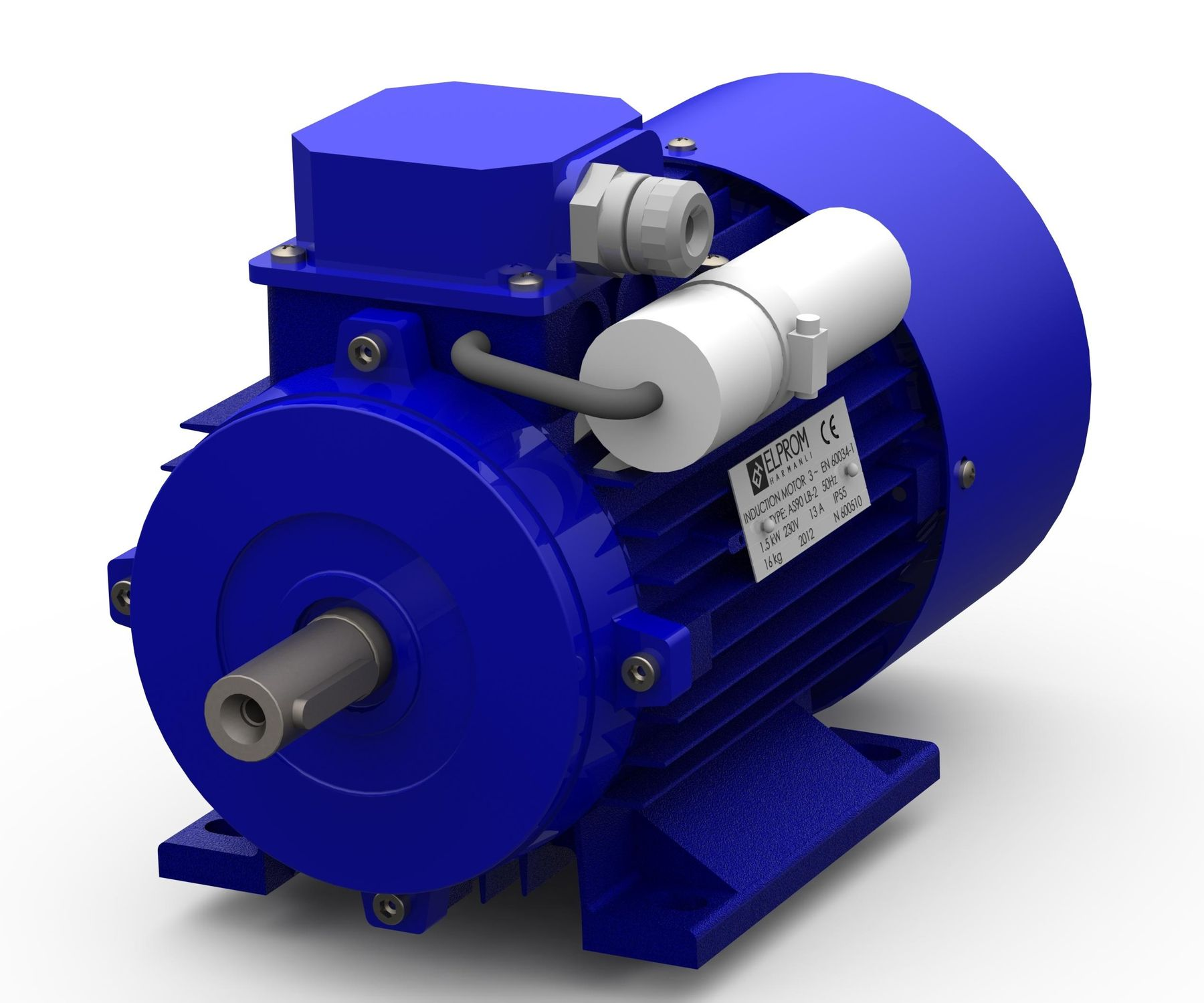

चित्र 2. प्रारंभिक संधारित्र के साथ एकल-चरण मोटर

एकल-चरण एसी मोटरों की स्टार्टअप पर एक प्राकृतिक सीमा होती है।जब बिजली लागू की जाती है, तो एकल प्रत्यावर्ती धारा एक चुंबकीय क्षेत्र उत्पन्न करती है जो तीव्रता से स्पंदित होती है लेकिन घूमती नहीं है।इस प्रकार का चुंबकीय क्षेत्र मोटर को आराम से शुरू करने के लिए पर्याप्त घूर्णी बल बनाने में सक्षम नहीं है।

स्थिर स्थिति में, रोटर पर कार्य करने वाली शक्तियां समान और विपरीत होती हैं, इसलिए गति की कोई पसंदीदा दिशा नहीं होती है।इस संतुलन के कारण, मोटर सक्रिय होने पर भी रोटर स्थिर रह सकता है।व्यवहार में, आप देख सकते हैं कि मोटर बिना मुड़े धीमी गुंजन ध्वनि उत्पन्न कर रही है, जो शुरुआती टॉर्क की कमी को दर्शाती है।

घूर्णन शुरू करने के लिए, मोटर को इस संतुलन को बिगाड़ने का एक तरीका चाहिए।एक अतिरिक्त चरण बदलाव मोटर के अंदर चुंबकीय प्रभावों के बीच समय में अंतर लाता है।यह परिवर्तन एक अस्थायी घूर्णन चुंबकीय क्षेत्र बनाने की अनुमति देता है, जो घूर्णन की स्पष्ट दिशा और विश्वसनीय स्टार्टअप के लिए आवश्यक प्रारंभिक बल प्रदान करता है।

मोटर स्टार्टिंग कैपेसिटर कैसे काम करता है

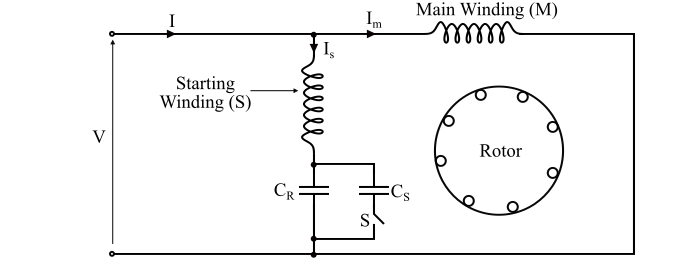

चित्र 3. मोटर स्टार्टिंग कैपेसिटर सर्किट आरेख

एक मोटर स्टार्टिंग कैपेसिटर एकल-चरण एसी मोटर के भीतर वर्तमान प्रवाह के समय को समायोजित करके काम करता है ताकि रोटेशन शुरू हो सके।सर्किट में एक मुख्य वाइंडिंग और एक सहायक वाइंडिंग शामिल होती है, जिसे शुरुआती वाइंडिंग भी कहा जाता है, जो एक शुरुआती संधारित्र के माध्यम से जुड़ा होता है।सहायक वाइंडिंग को केवल स्टार्टअप के दौरान सहायता के लिए शामिल किया गया है और यह निरंतर संचालन भूमिका नहीं निभाती है।

जब वोल्टेज लगाया जाता है, तो दोनों वाइंडिंग से करंट प्रवाहित होता है।शुरुआती संधारित्र सहायक वाइंडिंग में करंट को विलंबित करता है, जिससे यह मुख्य वाइंडिंग में करंट की तुलना में अलग समय पर अपने चरम पर पहुंचता है।यह देरी दो धाराओं के बीच एक चरण अंतर पैदा करती है, जिससे प्रत्येक वाइंडिंग द्वारा उत्पन्न चुंबकीय क्षेत्र में एक समान बदलाव होता है।

क्योंकि चुंबकीय क्षेत्र अब सिंक्रनाइज़ नहीं हैं, उनका संयुक्त प्रभाव स्पंदित चुंबकीय क्षेत्र के बजाय एक घूर्णन चुंबकीय क्षेत्र उत्पन्न करता है।यह घूमने वाला क्षेत्र रोटर पर असंतुलित बल लगाता है, जिससे शुरुआती टॉर्क बनता है और मोटर को नियंत्रित दिशा में घूमना शुरू करने की अनुमति मिलती है।मुख्य वाइंडिंग, सहायक वाइंडिंग और कैपेसिटर की समन्वित क्रिया मोटर स्टार्टअप के लिए आवश्यक शर्तें स्थापित करती है।

कैपेसिटर प्रारंभ करें और चलाएं और उनका सर्किट संचालन

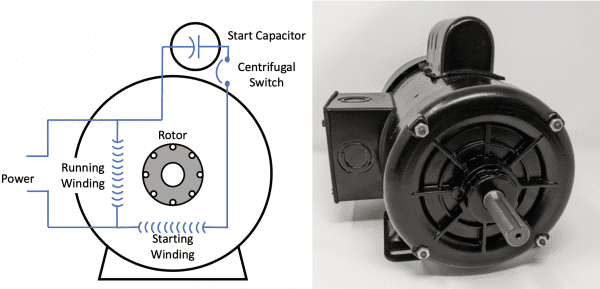

चित्र 4. कैपेसिटर मोटर संचालन प्रारंभ करें और चलाएं

एकल-चरण एसी मोटर स्टार्ट कैपेसिटर, रन कैपेसिटर या दोनों के संयोजन का उपयोग कर सकते हैं, यह इस बात पर निर्भर करता है कि मोटर को संचालित करने के लिए कैसे डिज़ाइन किया गया है।यद्यपि ये घटक समान दिखते हैं, वे मोटर संचालन के विभिन्न चरणों में अलग-अलग उद्देश्य और कार्य करते हैं

कैपेसिटर ऑपरेशन प्रारंभ करें

स्टार्ट कैपेसिटर का उपयोग केवल स्टार्टअप चरण के दौरान किया जाता है।यह एक मजबूत चरण बदलाव बनाने के लिए सहायक वाइंडिंग के साथ श्रृंखला में जुड़ा हुआ है, जो मोटर को घूमना शुरू करने के लिए पर्याप्त टॉर्क विकसित करने में मदद करता है।यह कैपेसिटर अल्पकालिक उपयोग के लिए डिज़ाइन किया गया है और मोटर के एक निश्चित गति तक पहुंचने पर इसे आमतौर पर सर्किट से हटा दिया जाता है।वियोग को आमतौर पर एक केन्द्रापसारक स्विच या रिले द्वारा नियंत्रित किया जाता है, जो स्टार्टअप के बाद स्वचालित रूप से स्टार्ट सर्किट खोलता है।

कैपेसिटर ऑपरेशन चलाएँ

इसके विपरीत, एक रन कैपेसिटर को सामान्य मोटर संचालन के दौरान सर्किट में बने रहने के लिए डिज़ाइन किया गया है।स्टार्ट कैपेसिटर के डिस्कनेक्ट होने के बाद, रन कैपेसिटर सुचारू और अधिक स्थिर रोटेशन बनाए रखने के लिए सहायक वाइंडिंग के साथ काम करना जारी रखता है।इसका कार्य उच्च शुरुआती टॉर्क प्रदान करना नहीं है, बल्कि मोटर के चलने के दौरान कुशल और संतुलित मोटर संचालन का समर्थन करना है।

मोटर स्टार्ट और रन कैपेसिटर के अनुप्रयोग

मोटर स्टार्ट और रन कैपेसिटर का उपयोग आमतौर पर एकल-चरण एसी मोटर अनुप्रयोगों में किया जाता है जहां विद्युत आपूर्ति एकल-चरण बिजली तक सीमित होती है।ये अनुप्रयोग आवासीय, वाणिज्यिक और हल्के औद्योगिक वातावरणों में व्यापक हैं जिनके लिए मध्यम मोटर शक्ति और सरल विद्युत कनेक्शन की आवश्यकता होती है।

वॉशिंग मशीन, ड्रायर, रेफ्रिजरेटर और वैक्यूम क्लीनर जैसे घरेलू उपकरणों में, कैपेसिटर स्टार्टअप और सामान्य उपयोग दोनों के दौरान विश्वसनीय मोटर संचालन का समर्थन करते हैं।स्टार्ट कैपेसिटर लोड के तहत मोटर को शुरुआती रोटेशन में सहायता करते हैं, जबकि रन कैपेसिटर मोटर चालू होने के बाद सुचारू और स्थिर प्रदर्शन बनाए रखने में मदद करते हैं।

ड्रिल, आरी और ग्राइंडर सहित बिजली उपकरण, बार-बार शुरू होने और परिवर्तनीय भार को संभालने के लिए कैपेसिटर के साथ एकल-चरण मोटर का उपयोग करते हैं।कैपेसिटर की उपस्थिति इन उपकरणों को कॉम्पैक्ट आकार और पोर्टेबिलिटी बनाए रखते हुए पर्याप्त प्रारंभिक बल विकसित करने की अनुमति देती है।

पंप और कंप्रेसर में, जैसे पानी पंप, वायु कंप्रेसर, और प्रशीतन कंप्रेसर, मोटर कैपेसिटर यांत्रिक प्रतिरोध के खिलाफ स्टार्टअप को सक्षम करते हैं और लगातार संचालन को बनाए रखने में मदद करते हैं।ये प्रणालियाँ अक्सर लोड के तहत काम करना शुरू कर देती हैं, जिससे भरोसेमंद मोटर प्रदर्शन के लिए कैपेसिटर आवश्यक हो जाते हैं।

एयर कंडीशनिंग सिस्टम पंखे और कंप्रेसर मोटरों के लिए मोटर स्टार्ट और रन कैपेसिटर पर भी निर्भर करते हैं।आवासीय और छोटे वाणिज्यिक प्रतिष्ठानों में, एकल-चरण मोटर डिज़ाइन का उपयोग आमतौर पर मानक बिजली आपूर्ति और सीधी विद्युत आवश्यकताओं के साथ उनकी अनुकूलता के कारण किया जाता है।

मोटर स्टार्टिंग कैपेसिटर के लाभ और सीमाएँ

लाभ	सीमाएँ
एकल-चरण मोटरों के लिए उच्च आरंभिक टॉर्क प्रदान करता है	केवल अल्पकालिक उपयोग के लिए डिज़ाइन किया गया
स्टैंडस्टिल से विश्वसनीय स्व-शुरुआत सक्षम बनाता है	अगर बहुत देर तक ऊर्जावान रखा जाए तो ज़्यादा गरम हो सकता है
सरल एवं कम लागत वाला समाधान	उच्च विद्युत तनाव के कारण सीमित जीवनकाल
मोटर सर्किट में एकीकृत करना आसान है	अत्यधिक तापमान के प्रति संवेदनशील
लोड के तहत स्टार्टअप प्रदर्शन में सुधार करता है	उच्च धारिता के लिए बड़ा भौतिक आकार
स्टार्टअप की वर्तमान अवधि कम कर देता है	निरंतर संचालन के लिए उपयुक्त नहीं है
मानक एकल-चरण शक्ति के साथ संगत	कैपेसिटेंस मान का बारीकी से मिलान किया जाना चाहिए
मानक रेटिंग में व्यापक रूप से उपलब्ध है	इलेक्ट्रोलाइटिक प्रकार समय के साथ ख़राब हो जाते हैं
कॉम्पैक्ट मोटर डिज़ाइन का समर्थन करता है	विफलता मोटर को चालू होने से रोक सकती है
न्यूनतम नियंत्रण सर्किटरी की आवश्यकता है	अतिरिक्त स्विचिंग घटकों की आवश्यकता है

निष्कर्ष

एक मोटर स्टार्टिंग कैपेसिटर एकल-चरण मोटरों को अपेक्षा के अनुरूप काम करने में मदद करने में एक शांत लेकिन महत्वपूर्ण भूमिका निभाता है।यह रोटेशन को सुचारू और विश्वसनीय रूप से शुरू करने की अनुमति देकर मोटर स्टार्टअप का समर्थन करता है।यह समझना कि इसकी आवश्यकता क्यों है, एकल-चरण शक्ति की सीमाएं बताती है और व्यावहारिक डिजाइनों में उन सीमाओं को कैसे संबोधित किया जाता है।स्टार्ट और रन कैपेसिटर के बीच अंतर जानने से आपको गलत प्रतिस्थापन से बचने में मदद मिलती है।वास्तविक दुनिया के अनुप्रयोगों को देखकर, आप देख सकते हैं कि ये घटक रोजमर्रा के उपकरणों में कितने सामान्य हैं।जब आप सही संधारित्र चुनते हैं, तो आप स्थिर संचालन बनाए रखने और मोटर पर तनाव कम करने में मदद करते हैं।
