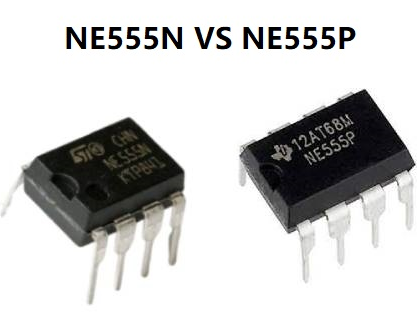

NE555N बनाम NE555P: एक व्यापक तुलना गाइड

इलेक्ट्रॉनिक्स के गतिशील परिदृश्य में, सटीकता और प्रदर्शन प्राप्त करना अक्सर कार्य के लिए सही घटकों का चयन करने पर टिका होता है।NE555N और NE555P की तरह एकीकृत सर्किट (ICS) ने अनगिनत समय और पल्स-मॉड्यूलेशन अनुप्रयोगों में बहुमुखी और विश्वसनीय बिल्डिंग ब्लॉक के रूप में अपना स्थान अर्जित किया है।उनके साझा वंश और अतिव्यापी कार्यक्षमता के बावजूद, इन आईसीएस में सूक्ष्म अंतर हैं जो इलेक्ट्रॉनिक डिजाइनों के प्रदर्शन और विश्वसनीयता को काफी प्रभावित कर सकते हैं।इन भेदों को समझना आपके लिए उनकी परियोजनाओं को अनुकूलित करने के लिए उपयोगी है, चाहे सटीक समय, दोलन, या मॉड्यूलेशन कार्यों के लिए।यह लेख NE555N और NE555P के बीच के अंतरों में खोदता है, किसी भी इलेक्ट्रॉनिक डिजाइन प्रयास के लिए सूचित निर्णय लेने में सहायता के लिए उनकी सुविधाओं, अंतरों और व्यावहारिक अनुप्रयोगों की खोज करता है।

सूची

NE555N और NE555p को समझना

NE555N अवलोकन

NE555N अक्सर मोनोलिथिक टाइमिंग अनुप्रयोगों में इसकी उल्लेखनीय अनुकूलनशीलता और निर्भरता के लिए मनाया जाता है, सटीक समय अंतराल या दोलनों को उत्पन्न करने के लिए पूरी तरह से प्रबंधन करता है।यह डिवाइस आपको समय अंतराल को बदलने की क्षमता प्रदान करता है, समय देरी मोड के लिए कॉन्फ़िगर किए जाने पर एकल रोकनेवाला और संधारित्र को नियोजित करता है।थरथरानवाला मोड में, एक संधारित्र के साथ संयोजन में दो प्रतिरोधों का उपयोग करके आवृत्ति को कुशलता से नियंत्रित किया जाता है।स्रोत या 200 एमए तक सिंक करने की क्षमता के साथ, डिवाइस 5 वी से 15 वी तक के वोल्टेज आपूर्ति स्पेक्ट्रम के भीतर प्रभावी रूप से संचालित होता है।आप अक्सर इसके लचीलेपन की प्रशंसा कर सकते हैं, जिससे इसे विविध सर्किट मांगों को पूरा करने के लिए दर्जी समय अनुक्रमों की अनुमति मिलती है।

NE555P अवलोकन

एक समान नस में, Ne555p टाइमिंग सर्किट में सटीक नियंत्रण देने के लिए प्रतिष्ठित है, जहां इसके समय अंतराल को एक ही अवरोधक और संधारित्र द्वारा सावधानीपूर्वक सेट किया जाता है।यह घटक वास्तव में थरथरानवाला मोड में उत्कृष्टता प्राप्त करता है, जो एक संधारित्र के साथ दो प्रतिरोधों के माध्यम से आवृत्ति और कर्तव्य चक्र दोनों को बारीक रूप से ट्यून करने की क्षमता प्रदान करता है।5 वी आपूर्ति में टीटीएल इनपुट के साथ संगतता की पेशकश करते हुए, यह चालाकी के साथ 200 एमए तक की धाराओं का प्रबंधन करता है।आप अक्सर इस आईसी पर उन डिजाइनों के लिए भरोसा कर सकते हैं जहां सूक्ष्म अभी तक सटीक आवृत्ति और कर्तव्य चक्र समायोजन का उपयोग किया जाता है, लगातार, विश्वसनीय प्रदर्शन को बनाए रखने में इसकी स्थिरता की सराहना करते हैं।

NE555N और NE555p के अंतर

विशेषता	NE555N	Ne555p
उत्पादक	स्टिमिकोइलेक्ट्रॉनिक्स	टेक्सास इंस्ट्रूमेंट्स
पैकेजिंग और पिन कॉन्फ़िगरेशन	DIP-8 (दोहरी इनलाइन पैकेज);ब्रेडबोर्ड के साथ संगत और PCBs	DIP-8 (दोहरी इनलाइन पैकेज);के साथ इसी तरह की संगतता ब्रेडबोर्ड और पीसीबी
प्रचालन वोल्टेज रेंज	4.5V से 16V	4.5V से 18v
बिजली की खपत	ज़रा सा ऊंचा	हल्का सा कम
तापमान की रेंज	-55 ° C से 125 ° C से	0 ° C से 70 ° C

NE555N और NE555P की समानताएं

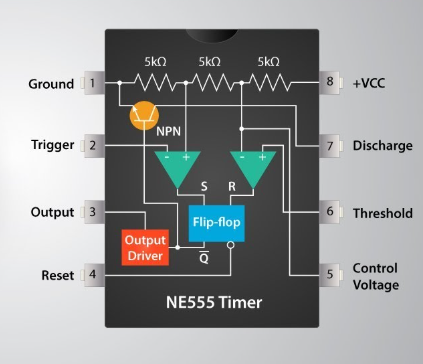

पिन विन्यास

पहलू	विवरण
मौलिक उद्देश्य	दोनों NE555N और NE555P NE555 टाइमर आईसी से संबंधित हैं परिवार और टाइमर और ऑसिलेटर के रूप में काम करते हैं।वे सटीक उत्पन्न करने में उत्कृष्टता प्राप्त करते हैं समय अंतराल, पल्स अनुक्रम और आवृत्ति संकेत।
पिन विन्यास	दोनों ICs समान पिन कॉन्फ़िगरेशन साझा करते हैं, सक्षम करते हैं सर्किट में आसान विनिमेयता।विनिर्देशों में अंतर के बावजूद 555 वेरिएंट (जैसे, सीएमओएस 555) के पार, उनके पिनआउट सुसंगत रहते हैं।
सामान्य 555 टाइमर कोर	दोनों का निर्माण 555 टाइमर कोर के आसपास किया गया है, आंतरिक वोल्टेज डिवाइडर, तुलनित्र, फ्लिप-फ्लॉप और ए की तुलना में डिस्चार्ज ट्रांजिस्टर, समय कार्यों के सटीक निष्पादन की अनुमति देता है।
बहुमुखी प्रतिभा	बहुमुखी प्रतिभा के लिए प्रसिद्ध, वे अनुप्रयोगों के अनुरूप हैं सरल एलईडी फ्लैशिंग और पल्स जनरेशन से पल्स जैसे उन्नत कार्यों तक चौड़ाई मॉड्यूलेशन (पीडब्लूएम) नियंत्रण और टोन पीढ़ी।
व्यापक पहुंच	व्यापक रूप से उपलब्ध और आसानी से खरीदे जाते हैं, जिससे वे आपके लिए सुलभ, सार्वभौमिक सुनिश्चित करना विभिन्न परियोजनाओं में प्रयोज्यता।

विशेषताएँ

NE55N की विशेषताएं

विशेषता	विवरण
स्विफ्ट टर्न-ऑफ समय	सर्किट ऑपरेशन में तेजी से प्रतिक्रिया सुनिश्चित करता है।
अधिकतम परिचालन आवृत्ति	500 kHz से अधिक आवृत्तियों का समर्थन करता है।
समय लचीलापन	टाइमिंग रेंज को माइक्रोसेकंड से घंटों तक सक्षम बनाता है।
वर्तमान विधियां	Astable और Monostable दोनों मोड में कार्यात्मक।
निर्गम वर्तमान क्षमता	स्रोत या 200 एमए तक डूब सकते हैं।
समायोज्य कर्तव्य चक्र	विशिष्ट के लिए कर्तव्य चक्र के अनुकूलन की अनुमति देता है आवेदन।
टीटीएल संगतता	TTL तर्क स्तरों के साथ पूरी तरह से संगत।
तापमान स्थिरता	0.005% प्रति डिग्री सेल्सियस पर असाधारण स्थिरता का प्रदर्शन करता है।
आउटपुट स्टेट्स	सामान्य रूप से और सामान्य रूप से दोनों राज्यों के लिए प्रदान करता है बहुमुखी संचालन।

Ne55p की विशेषताएं

विशेषता	विवरण
समय लचीलापन	माइक्रोसेकंड से घंटों तक फैले।
वर्तमान विधियां	दोनों astable और monostable मोड का समर्थन करता है।
अनुकूलन योग्य कर्तव्य चक्र	वांछित कर्तव्य चक्र को प्राप्त करने के लिए समायोजन की अनुमति देता है।
निर्गम संगतता	TTL- संगत आउटपुट डूबने या सोर्सिंग करने में सक्षम है 200 एमए के लिए।
पैरामीटर परीक्षण	MIL-PRF-38535 अनुरूप उत्पाद व्यापक हैं पैरामीटर परीक्षण जब तक अन्यथा नोट नहीं किया गया।अन्य उत्पादों के लिए, परीक्षण नहीं हो सकता है सभी मापदंडों को कवर करें।

अनुप्रयोग

NE555N के उपयोग

NE555N IC सटीक समय कार्यों को संभालने के लिए अपनी व्यापक क्षमता के लिए बाहर खड़ा है।यह पल्स जनरेशन में महत्वपूर्ण है, जिससे सिस्टम प्रभावशाली सटीकता के साथ लगातार विद्युत दालों को बनाए रखने की अनुमति देता है।यह कौशल सटीक समय अनुक्रमों की मांग करने वाली स्थितियों में उल्लेखनीय है, जैसे कि अनुक्रमिक समय में और समय की देरी का निर्माण करना।इसके अलावा, NE555N पल्स चौड़ाई मॉड्यूलेशन (PWM) उत्पन्न करने में एक्सेल, अक्सर मोटर गति और मॉड्यूलेटिंग संकेतों को नियंत्रित करने में लागू होता है।यह पल्स स्थिति मॉड्यूलेशन और रैखिक रैंप पीढ़ी को प्रभावी ढंग से संभालता है, दोनों संचार प्रणालियों और इलेक्ट्रॉनिक परीक्षण उपकरणों के लिए खतरनाक है।आप अपने उल्लेखनीय लचीलेपन को प्रकट करते हुए, ध्वनि सिग्नल विविधताओं की आवश्यकता वाले डिजाइनों में NE555N को सफलतापूर्वक नियोजित कर सकते हैं।

NE555P का उपयोग

NE555P अपने NE555N सिबलिंग के साथ विभिन्न कार्यात्मक समानताएं साझा करता है, जो उनके अनुप्रयोगों में एक उल्लेखनीय अभिसरण का संकेत देता है।यह बायोमेट्रिक्स प्रौद्योगिकियों में अपना रास्ता ढूंढता है, सटीकता और सटीकता में अपनी भूमिका पर जोर देता है - उन गुणों को जो आपकी भौतिक विशेषताओं को डिकोड करने वाले सिस्टम के लिए उपयोग किए जाते हैं।इसके अलावा, RFID पाठकों के संदर्भ में, NE555P सुचारू पहचान प्रक्रियाओं को प्राप्त करने में सहायता करता है, विश्वसनीय सिग्नल रीडिंग और ट्रांसमिशन सुनिश्चित करता है।यह जटिल क्षमता पल्स पीढ़ी में इसकी प्रवीणता को दर्शाती है और NE555N के समान मॉड्यूलेशन कार्यों तक फैली हुई है।वास्तविक अनुप्रयोग उन वातावरणों में अपनी प्रभावकारिता का प्रदर्शन करते हैं जहां स्थिरता और संकेत स्थिरता का उपयोग किया जाता है।

निष्कर्ष

NE555N और NE555P अनुकूलनशीलता और विश्वसनीयता को उदाहरण देते हैं जो एकीकृत सर्किट इलेक्ट्रॉनिक डिजाइन में लाते हैं।जबकि वे एक सामान्य वास्तुकला और अनुप्रयोग गुंजाइश साझा करते हैं, उनके सटीक अंतर प्रत्येक विशिष्ट परिदृश्यों के लिए बेहतर अनुकूल बनाते हैं।इन भेदों को समझकर - जैसे परिचालन आवृत्तियों, सहिष्णुता के स्तर, और संगतता - आप अधिक सूचित विकल्प बना सकते हैं जो उनकी परियोजनाओं की दक्षता और मजबूती को बढ़ाते हैं।दोनों आईसी को उनके स्थायित्व, सटीकता और बहुमुखी प्रतिभा के लिए मनाया जाता है, जिससे वे विविध उद्योगों में समय और मॉड्यूलेशन अनुप्रयोगों में अपेक्षित होते हैं।सही आईसी का चयन न केवल सर्किट प्रदर्शन में सुधार करता है, बल्कि विचारशील इंजीनियरिंग प्रथाओं को भी दर्शाता है जो व्यावहारिक बाधाओं के साथ तकनीकी आवश्यकताओं को संतुलित करते हैं, हर परियोजना में सफलता सुनिश्चित करते हैं।

डाटशीट पीडीएफ

NE555N DATASHEETS:

NE555, SA555, SE555.PDF

NE555P DATASHEETS:

NA555, NE555, SA555, SE555.PDF
