NE556N डुअल टाइमर आईसी समझाया: कार्यक्षमता और अनुप्रयोग

NE556 एक बहुमुखी डुअल-टाइमर आईसी है जो इलेक्ट्रॉनिक अनुप्रयोगों की एक विस्तृत श्रृंखला में समय कार्यों को सरल करता है।प्रतिष्ठित NE555 के लिए दोहरे-टाइमर समकक्ष के रूप में, यह एक एकल 14-पिन पैकेज में दो स्वतंत्र टाइमर को जोड़ती है, जो कई समय संचालन की आवश्यकता वाली परियोजनाओं के लिए आदर्श है।इस लेख में NE556 के पिनआउट, सुविधाओं और LM556 और NE555 जैसे समान घटकों के साथ तुलना शामिल है।यह बताता है कि Astable, monostable और bistable मोड में NE556 का उपयोग कैसे करें, साथ ही साथ व्यावहारिक अनुप्रयोगों जैसे कि समय में देरी और अनुक्रमिक समय सर्किट, आपके लिए इसकी बहुमुखी प्रतिभा का प्रदर्शन करते हैं।

सूची

1। पिनआउट कॉन्फ़िगरेशन

2। सुविधाएँ और तकनीकी चश्मा

3। विकल्प

4। 555 और 556 आईसी अंतर

5। NE556 आईसी का उपयोग करना

6। उपयोग करता है

7. 2 डी मॉडल (पीडीआईपी)

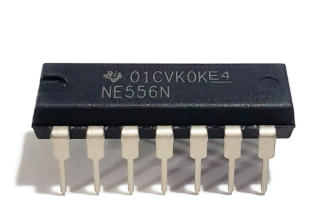

NE556N Dual Timer IC Explained: Functionality and Applications

पिनआउट विन्यास

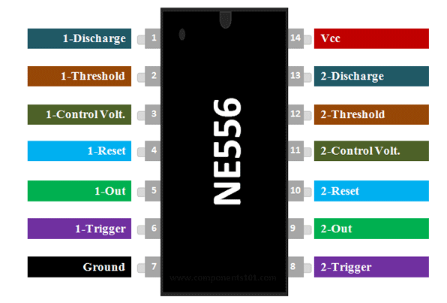

NE556N Pinout

पिन नंबर	पिन नाम	विवरण
1, 13	स्राव होना	कलेक्टर आउटपुट खोलें जो एक संधारित्र का निर्वहन करता है अंतराल के बीच (आउटपुट के साथ चरण में)।यह आउटपुट को उच्च से टॉगल करता है कम जब वोल्टेज आपूर्ति वोल्टेज के 2/3 तक पहुंचता है।
2, 12	सीमा	टर्मिनल के साथ लागू वोल्टेज की तुलना करता है 2/3 VCC का संदर्भ वोल्टेज।इस पर लागू वोल्टेज का आयाम टर्मिनल फ्लिप-फ्लॉप के सेट राज्य के लिए जिम्मेदार है।
3, 11	नियंत्रण वोल्टेज	दहलीज और ट्रिगर स्तरों को नियंत्रित करता है।यह निर्धारित करता है आउटपुट तरंग की पल्स चौड़ाई।इस पर लागू एक बाहरी वोल्टेज आउटपुट वेवफॉर्म को मॉड्यूलेट करने के लिए पिन का उपयोग भी किया जा सकता है।
4, 10	रीसेट करना	अक्षम या रीसेट करने के लिए इस पिन पर नकारात्मक पल्स लागू किया गया टाइमर।जब रीसेट उद्देश्यों के लिए उपयोग नहीं किया जाता है, तो इसे VCC से जोड़ा जाना चाहिए झूठे ट्रिगर से बचें।
5, 9	बाहर	यह पिन आम तौर पर लोड से जुड़ा होता है क्योंकि यह एकमात्र है आउटपुट-संचालित तरंग के साथ पिन।
6, 8	चालू कर देना	सेट से फ्लिप-फ्लॉप के संक्रमण के लिए जिम्मेदार रीसेट करें।टाइमर का आउटपुट बाहरी के आयाम पर निर्भर करता है ट्रिगर पल्स इस पिन पर लागू होते हैं।
7	मैदान	ग्राउंड संदर्भ वोल्टेज (0V)।
14	वीसीसी	आपूर्ति वोल्टेज (विशिष्ट = 5V, अधिकतम = 18V)।

सुविधाएँ और तकनीकी चश्मा

फ़ीचर/स्पेसिफिकेशन	विवरण
सटीक टाइमर	एक एकल पैकेज में दो सटीक टाइमर
विशिष्ट संचालन वोल्टेज	+5v
अधिकतम परिचालन वोल्टेज	+18v
स्रोत/सिंक वर्तमान (आउटपुट पिन)	150ma
न्यूनतम सीमा वोल्टेज	2.4V @ VCC = 5V
परिचालन तापमान	70 डिग्री सेल्सियस तक
उपलब्ध पैकेज	14-पिन पीडीआईपी, एसओआईसी, वीएसएसओपी

वैकल्पिक

• LM556

555 और 556 आईसी अंतर

विशेषता	NE555 टाइमर आईसी	NE556 टाइमर आईसी
विवरण	क्लासिक टाइमर आईसी	एक पैकेज में दो टाइमर के साथ NE555 के उत्तराधिकारी
टाइमर	एकल टाइमर	दोहरी टाइमर
पैकेट	मानक	फॉर्म फैक्टर और सिस्टम जटिलता को कम करता है
कार्यक्षमता	NE556 के लिए समान है	NE555 के लिए समान है
पिन विवरण	NE556 के लिए समान है	NE555 के लिए समान है

NE556 IC का उपयोग करना

NE556 आईसी समय अनुप्रयोगों के लिए एक सीधा अभी तक परिष्कृत समाधान प्रस्तुत करता है, जो प्रसिद्ध NE555 की याद दिलाता है।इस एकीकृत सर्किट में एक 14-पिन डुअल-टाइमर कॉन्फ़िगरेशन है, जिसमें टाइमर पिन के दो स्वतंत्र सेट शामिल हैं।यह विचारशील डिज़ाइन वीसीसी और ग्राउंड के लिए साझा कनेक्शन के लिए अनुमति देता है, परिदृश्यों में दक्षता को बढ़ाते हुए सर्किट लेआउट को सुव्यवस्थित करता है, जिसमें कई समय कार्यों की आवश्यकता होती है।

NE556 सहित टाइमर आईसीएस, इलेक्ट्रॉनिक अनुप्रयोगों की एक विस्तृत सरणी के लिए बुनियादी हैं, उनकी उल्लेखनीय बहुमुखी प्रतिभा के लिए धन्यवाद।वे कई मोड में कार्य कर सकते हैं, प्रत्येक विशिष्ट कार्यों के लिए सिलवाया गया है:

• Astable मोड: निरंतर चौकोर तरंगों को उत्पन्न करता है, घड़ी दालों के लिए एकदम सही।

• मोनोस्टेबल मोड: बाहरी सिग्नल द्वारा ट्रिगर किए गए एकल आउटपुट पल्स का उत्पादन करता है।

• बिस्टेबल मोड: एक फ्लिप-फ्लॉप के रूप में कार्य करता है, सक्रिय होने तक एक स्थिर आउटपुट स्थिति बनाए रखता है।

व्यावहारिक अनुप्रयोगों में, NE556 का उपयोग बुनियादी टाइमर से लेकर जटिल पल्स जनरेशन सिस्टम तक सब कुछ के लिए किया जा सकता है।उदाहरण के लिए, आप अपनी व्यावहारिकता और सुलभ प्रकृति दोनों को प्रदर्शित करते हुए, एक ब्लिंकिंग एलईडी सर्किट बनाने के लिए Astable मोड में NE556 को कॉन्फ़िगर कर सकते हैं।इस तरह के अनुभवात्मक सीखने से न केवल समय सर्किट के ज्ञान को मजबूत किया जाता है, बल्कि समय अंतराल को प्रभावी ढंग से प्रबंधित करने के लिए NE556 की क्षमता पर भी प्रकाश डाला गया है।

How to use NE556 IC

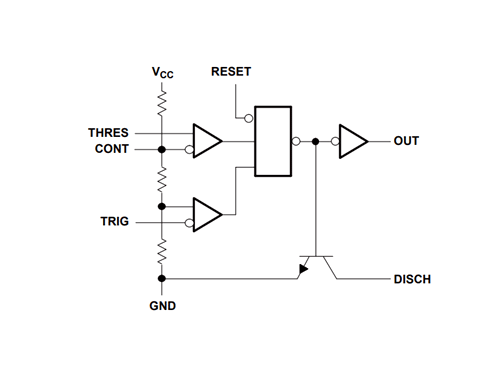

NE556 की आंतरिक वास्तुकला की खोज में एक मजबूत डिजाइन का पता चलता है जिसमें तीन 5K प्रतिरोध, दोहरे तुलनित्र और एक फ्लिप-फ्लॉप शामिल हैं।यह कॉन्फ़िगरेशन न केवल अपने बहुमुखी संचालन का समर्थन करता है, बल्कि सटीक समय नियंत्रण की सुविधा भी देता है।दोहरे तुलनित्र इनपुट वोल्टेज की सटीक तुलना करने में एक उल्लेखनीय भूमिका निभाते हैं, भरोसेमंद समय कार्यों का एक प्रमुख पहलू।इन घटकों के साथ परिचितता आपको प्रभावी ढंग से समस्या निवारण और सर्किट प्रदर्शन को बढ़ाने के लिए ज्ञान से लैस करती है।

उपयोग

NE556 इंटीग्रेटेड सर्किट (IC) एक उल्लेखनीय रूप से अनुकूलनीय घटक के रूप में खड़ा है, जो अनुप्रयोगों के असंख्य में अपनी जगह ढूंढता है।इनमें समय देरी जनरेशन, पल्स चौड़ाई मॉड्यूलेशन, पल्स जनरेशन, सटीक समय और अनुक्रमिक समय सर्किट शामिल हैं।इसकी बहुमुखी प्रतिभा इसे प्रयासों में एक अंतिम तत्व के रूप में कार्य करने की अनुमति देती है, जो रचनात्मकता और तकनीकी कौशल के मिश्रण की सराहना करती है।

समय देरी सृजन

समय देरी अनुप्रयोगों में, NE556 को सटीक देरी का उत्पादन करने के लिए विशेषज्ञ रूप से कॉन्फ़िगर किया जा सकता है।यह सुविधा मुख्य रूप से उन परिदृश्यों में लाभप्रद है जहां समय का अत्यधिक महत्व है, जैसे कि स्वचालित सिस्टम या सुरक्षा तंत्र में।ठीक-ट्यूनिंग रोकनेवाला और संधारित्र मूल्यों द्वारा, आपको उनकी विशिष्ट आवश्यकताओं के लिए देरी की अवधि को अनुकूलित करने के लिए सशक्त किया जाता है।समय के लिए इस हैंड्स-ऑन दृष्टिकोण ने विभिन्न उद्योगों में अपना रास्ता खोज लिया है, मोटर वाहन से लेकर उपभोक्ता इलेक्ट्रॉनिक्स तक, जहां भरोसेमंद समय अनुक्रम कार्यक्षमता और सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं।

पल्स चौड़ाई मॉड्यूलेशन

पल्स चौड़ाई मॉड्यूलेशन NE556 के एक और प्रमुख अनुप्रयोग का प्रतिनिधित्व करता है।इस तकनीक का बड़े पैमाने पर मोटर नियंत्रण, एलईडी डिमिंग और ऑडियो सिग्नल मॉड्यूलेशन में उपयोग किया जाता है।आउटपुट सिग्नल के ड्यूटी चक्र को समायोजित करके, आप एक लोड पर वितरित बिजली को संशोधित कर सकते हैं, जो नियंत्रण का एक उल्लेखनीय स्तर प्रदान करते हैं।यह अनुकूलन क्षमता न केवल दक्षता को बढ़ावा देती है, बल्कि उपकरणों के अधिक परिष्कृत प्रबंधन के लिए भी अनुमति देती है।वास्तविक परियोजनाओं में पीडब्लूएम के साथ संलग्न करना अक्सर किसी की सराहना करता है कि सिग्नल विशेषताओं में भिन्नता डिवाइस के प्रदर्शन को तीव्रता से प्रभावित कर सकती है।

पल्स पीढ़ी

दालों को उत्पन्न करने में NE556 एक्सेल, जिसका उपयोग अनुप्रयोगों की एक विस्तृत सरणी में किया जा सकता है, जिसमें डिजिटल सर्किट में घड़ी पीढ़ी और अनुक्रमिक तर्क में ट्रिगर ट्रिगर शामिल है।स्थिर और दोहराने योग्य दालों का उत्पादन करने की इसकी क्षमता उन प्रणालियों के लिए सक्रिय है जो सटीक समय पर निर्भर करती हैं।आप अक्सर यह पता लगा सकते हैं कि विभिन्न विन्यासों के साथ प्रयोग करने से इलेक्ट्रॉनिक घटकों के व्यवहार में मूल्यवान अंतर्दृष्टि होती है, सर्किट डिजाइन की सहज समझ को बढ़ावा मिलता है।

सटीक समय

NE556 की विशेषताओं से सटीक टाइमिंग सर्किट बहुत लाभान्वित होते हैं।अपने कम घबराहट और स्थिर आउटपुट के साथ, यह उच्च सटीकता की मांग करने वाले अनुप्रयोगों के लिए अच्छी तरह से अनुकूल है।यह विशेष रूप से दूरसंचार और डेटा अधिग्रहण प्रणालियों में प्रासंगिक है, जहां मामूली समय की विसंगतियों में भी महत्वपूर्ण त्रुटियां हो सकती हैं।इन संदर्भों में NE556 को एकीकृत करके, आप इलेक्ट्रॉनिक सिस्टम में सावधानीपूर्वक समय के महत्व को उजागर करते हुए, विश्वसनीयता और प्रदर्शन को बढ़ा सकते हैं।

अनुक्रमिक समय सर्किट

अनुक्रमिक समय सर्किट, जो समयबद्ध घटनाओं की एक श्रृंखला की आवश्यकता होती है, एक अन्य क्षेत्र का प्रतिनिधित्व करती है जहां NE556 चमकता है।कई NE556 ICS को कैस्केड करके, आप जटिल समय अनुक्रमों का निर्माण कर सकते हैं, जो स्वचालित विधानसभा लाइनों या इवेंट-चालित नियंत्रण प्रणालियों जैसे अनुप्रयोगों के लिए उपयोगी हैं।इन सर्किटों के निर्माण से प्राप्त ज्ञान अक्सर समय, नियंत्रण और सिस्टम व्यवहार के बीच जटिल परस्पर क्रिया को उजागर करता है, अंततः समग्र डिजाइन विशेषज्ञता को बढ़ाता है।

2 डी मॉडल (पीडीआईपी)

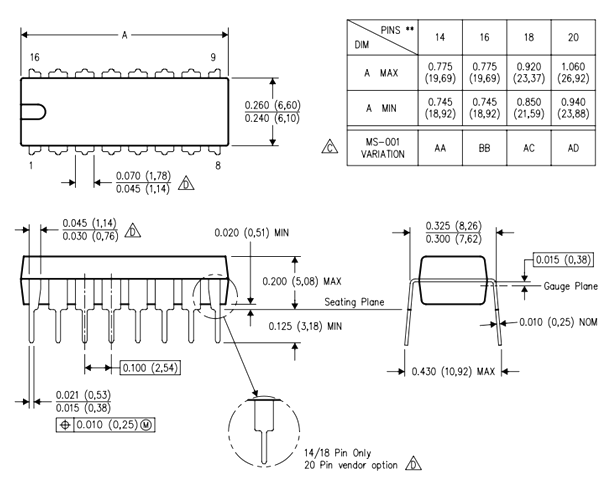

2D model of the component (PDIP)
