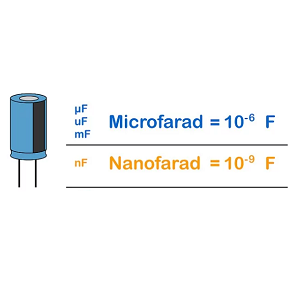

नैनोफारड्स और माइक्रोफारड्स: कैपेसिटेंस और रूपांतरणों के लिए व्यापक गाइड

नैनोफारड्स (एनएफ) और माइक्रोफारड्स () एफ) जैसी छोटी इकाइयाँ हमें यह मापने में मदद करती हैं कि कैपेसिटर कैसे काम करते हैं।कैपेसिटर बिजली को स्टोर करने और नियंत्रित करने के लिए लगभग सभी इलेक्ट्रॉनिक उपकरणों में उपयोग किए जाने वाले भाग हैं।यह लेख यह बताता है कि नैनोफारड्स और माइक्रोफारड्स क्या हैं, वे इलेक्ट्रॉनिक्स में कैसे उपयोग किए जाते हैं, और इन इकाइयों के बीच स्विच कैसे करें।हम देखेंगे कि ये इकाइयां उपकरणों को बेहतर और अधिक मज़बूती से काम करने में मदद करती हैं।इसके अलावा, हम सामान्य संधारित्र मूल्यों के बारे में सीखेंगे और सर्किट में कैपेसिटर के प्रभाव की गणना कैसे करें जो कि वर्तमान (एसी) का उपयोग करते हैं, जो यह सुनिश्चित करने में मदद करता है कि इलेक्ट्रॉनिक सिस्टम सुचारू रूप से चलाएं।

सूची

नानोफाराद (एनएफ) क्या है?

नानोफाराद (एनएफ) विद्युत समाई की एक छोटी इकाई है।यह एक अरब के एक अरबवें हिस्से के बराबर है (1 एनएफ = 10) एफ)।यह इकाई इलेक्ट्रॉनिक्स में बहुत महत्वपूर्ण है, विशेष रूप से कैपेसिटर जैसे छोटे घटकों की समाई को मापने के लिए।कैपेसिटर विद्युत ऊर्जा को स्टोर करने और जारी करने में मदद करते हैं, और उनका उपयोग लगभग हर इलेक्ट्रॉनिक डिवाइस में किया जाता है।नानोफाराद अंतर्राष्ट्रीय प्रणाली (एसआई) का हिस्सा है, जो इलेक्ट्रिकल इंजीनियरिंग में सटीक और मानक माप सुनिश्चित करता है।कैपेसिटेंस एक विद्युत आवेश को संग्रहीत करने के लिए एक संधारित्र की क्षमता है।भले ही एक नैनोफाराद एक बहुत कम राशि है, यह कई इलेक्ट्रॉनिक सर्किटों में एक महत्वपूर्ण भूमिका निभाता है।ये छोटे समाई मान ठीक-ट्यूनिंग इलेक्ट्रॉनिक संकेतों में मदद करते हैं।नैनोफाराद कैपेसिटर का उपयोग अक्सर सर्किट में किया जाता है, जिन्हें सटीक नियंत्रण की आवश्यकता होती है, जैसे कि ऑसिलेटर जो दोहराए जाने वाले सिग्नल बनाते हैं, सिग्नल प्रोसेसिंग सिस्टम जो डेटा ट्रांसमिशन को संभालते हैं, और समय सर्किट करते हैं जो इलेक्ट्रॉनिक क्रियाएं होने पर नियंत्रण करते हैं।

अनुप्रयोगों में, नैनोफाराद रेटिंग के साथ कैपेसिटर इलेक्ट्रॉनिक उपकरणों को बेहतर और तेजी से काम करने में मदद करते हैं।वे विद्युत संकेतों में परिवर्तन के लिए जल्दी से जवाब देते हैं और प्रभावी रूप से कम मात्रा में चार्ज को संग्रहीत करते हैं।ये कैपेसिटर रेडियो फ्रीक्वेंसी (RF) सर्किट में उपयोगी होते हैं, जहां वे सिग्नल भेजने और प्राप्त करने में मदद करते हैं।वे शोर दमन प्रणालियों में भी पाए जाते हैं, जो अवांछित विद्युत हस्तक्षेप को कम करके सिग्नल की गुणवत्ता में सुधार करते हैं।एक और उपयोग बिजली की आपूर्ति सर्किट में है, जहां वे वोल्टेज को स्थिर करते हैं और संवेदनशील इलेक्ट्रॉनिक भागों को अचानक वोल्टेज परिवर्तनों से बचाते हैं।इलेक्ट्रॉनिक डिजाइन को आसान बनाने के लिए, नैनोफाराद को सर्किट आरेखों और तकनीकी दस्तावेजों में एनएफ के रूप में लिखा गया है।यह संक्षिप्त नाम परियोजनाओं के लिए सही कैपेसिटर की पहचान करने में मदद करता है।सही संधारित्र मूल्य का उपयोग करना महत्वपूर्ण है, विशेष रूप से उच्च-आवृत्ति वाले सर्किट में, जहां छोटी गलतियाँ भी समस्याओं का कारण बन सकती हैं।

माइक्रोफारड (µF) क्या है?

माइक्रोफारड विद्युत समाई की एक इकाई है।यह एक फैराड (1) एफ = 10) एफ) के एक मिलियनवें के बराबर है।इस इकाई का उपयोग आमतौर पर बड़े कैपेसिटर की समाई को मापने के लिए किया जाता है।ये कैपेसिटर बिजली की आपूर्ति, ऑडियो सिस्टम और सिग्नल फिल्टर जैसे उपकरणों में विद्युत ऊर्जा को स्टोर करने और जारी करने में मदद करते हैं।क्योंकि वे छोटे कैपेसिटर की तुलना में अधिक चार्ज स्टोर कर सकते हैं, माइक्रोफारड कैपेसिटर का उपयोग सर्किट में किया जाता है जिन्हें स्थिर और विश्वसनीय प्रदर्शन की आवश्यकता होती है।इलेक्ट्रॉनिक्स में, माइक्रोफारड मूल्यों के साथ कैपेसिटर बिजली की आपूर्ति सर्किट में एक भूमिका निभाते हैं।वे वोल्टेज परिवर्तनों को कम करने में मदद करते हैं और विद्युत उत्पादन को स्थिर रखते हैं।यह उन उपकरणों में महत्वपूर्ण है जिन्हें निरंतर बिजली की आपूर्ति की आवश्यकता होती है।

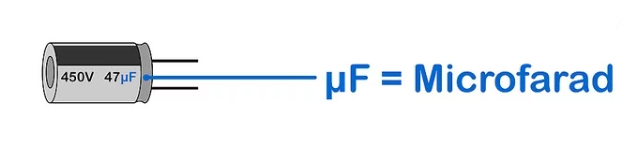

चित्रा 2. माइक्रोफाराद

ऑडियो सिस्टम में, सिग्नल युग्मन के लिए माइक्रोफारड कैपेसिटर का उपयोग किया जाता है। वे वैकल्पिक वर्तमान (एसी) संकेतों को गुजरने के लिए अनुमति देते हैं डायरेक्ट करंट (डीसी) को अवरुद्ध करना, जो स्पष्ट और अविभाजित बनाए रखने में मदद करता है आवाज़।इन कैपेसिटर के बिना, अवांछित डीसी सिग्नल ऑडियो को नुकसान पहुंचा सकते हैं उपकरण।माइक्रोफारड कैपेसिटर भी ऊर्जा भंडारण में उपयोगी हैं सिस्टम।वे भंडारण और रिलीज करके पावर डिलीवरी को सुचारू बनाने में मदद करते हैं जरूरत पड़ने पर ऊर्जा।यह इलेक्ट्रॉनिक उपकरणों में मददगार है जो होना चाहिए जल्दी से बिजली की मांगों को बदलने के लिए समायोजित करें।छोटे गैजेट्स से लेकर बड़े तक औद्योगिक मशीनें, ये कैपेसिटर दक्षता में सुधार करते हैं और विश्वसनीयता।ऊर्जा बफ़र्स के रूप में कार्य करके, वे अचानक वोल्टेज को रोकते हैं बूंदें या स्पाइक्स जो संवेदनशील घटकों को नुकसान पहुंचा सकते हैं।

माइक्रोफारड कैपेसिटर के सबसे सामान्य प्रकारों में से एक इलेक्ट्रोलाइटिक संधारित्र है।ये कैपेसिटर अक्सर सर्किट में पाए जाते हैं जो वैकल्पिक वर्तमान (एसी) को प्रत्यक्ष वर्तमान (डीसी) में बदलते हैं।यह रूपांतरण कई इलेक्ट्रॉनिक उपकरणों के लिए आवश्यक है, क्योंकि अधिकांश डीसी पावर पर काम करते हैं।इन सर्किटों में माइक्रोफारड कैपेसिटर एक चिकनी और स्थिर शक्ति प्रवाह सुनिश्चित करने में मदद करते हैं, जो इलेक्ट्रॉनिक घटकों के उचित कामकाज के लिए महत्वपूर्ण है।वे विद्युत भागों पर तनाव को कम करके उपकरणों के जीवनकाल का विस्तार करते हैं।पहचान को आसान बनाने के लिए, माइक्रोफारड कैपेसिटर को उनके कैपेसिटेंस वैल्यू के साथ लेबल किया जाता है, जैसे कि एक माइक्रोफारड के लिए 1 µf।यह संकेतन उनके सर्किट के लिए सही संधारित्र का चयन करने में मदद करता है।सर्किट की खराबी या विफलताओं से बचने के लिए सही संधारित्र मूल्य का उपयोग करना आवश्यक है।मानक लेबलिंग का पालन करके और माइक्रोफारड कैपेसिटर की भूमिका को समझने से, आप अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए विश्वसनीय इलेक्ट्रॉनिक सिस्टम डिजाइन और निर्माण कर सकते हैं।

फैराड और कैपेसिटिव माप

फैराड (एफ) इंटरनेशनल सिस्टम ऑफ यूनिट्स (एसआई) में कैपेसिटेंस की आधिकारिक इकाई है।यह मापने में मदद करता है कि एक संधारित्र कितना विद्युत चार्ज स्टोर कर सकता है।समीकरण का उपयोग करके फैराड को परिभाषित किया गया है:

इस सूत्र में, सी फैराड्स में समाई के लिए खड़ा है, क्यू Coulombs में चार्ज का प्रतिनिधित्व करता है, और वी वोल्ट में वोल्टेज है।एक संधारित्र में एक फैराड का एक समाई होती है यदि एक कूलम्ब के आरोप को संग्रहीत करने से इसका वोल्टेज एक वोल्ट से बढ़ जाता है।इसका मतलब यह है कि फैराड मापता है कि एक संधारित्र कितनी अच्छी तरह से विद्युत ऊर्जा को पकड़ सकता है और जारी कर सकता है।हालांकि, एक फैराड एक बहुत बड़ी इकाई है, जो इसे रोजमर्रा के इलेक्ट्रॉनिक्स के लिए अव्यावहारिक बनाती है।यदि किसी संधारित्र के पास एक फैराड की समाई होती है, तो अधिकांश इलेक्ट्रॉनिक उपकरणों में फिट होने के लिए यह बहुत बड़ा होगा।इसके बजाय, माइक्रोफारड्स () एफ), नैनोफारड्स (एनएफ), और पिकोफारड्स (पीएफ) जैसी छोटी इकाइयों का उपयोग करें।ये छोटी इकाइयाँ बहुत अधिक जगह लेने के बिना कॉम्पैक्ट और कुशल इलेक्ट्रॉनिक सर्किट डिजाइन करना आसान बनाती हैं।इन सबयूनिट्स का उपयोग करते हुए, विशिष्ट आवश्यकताओं को पूरा करने के लिए कैपेसिटर को विभिन्न आकारों में बनाया जा सकता है।चाहे छोटे मोबाइल फोन या बड़े पावर सिस्टम में, कैपेसिटर वोल्टेज में बदलाव को सुचारू रूप से मदद करते हैं, अवांछित शोर को फ़िल्टर करते हैं, और अचानक वोल्टेज स्पाइक्स से सर्किट की रक्षा करते हैं।

भले ही अधिकांश इलेक्ट्रॉनिक डिवाइस माइक्रोफारड या नैनोफाराद मूल्यों के साथ कैपेसिटर का उपयोग करते हैं, लेकिन विशेष अनुप्रयोगों में फैराड अभी भी महत्वपूर्ण है।एक उदाहरण सुपरकैपेसिटर है, जिसमें बहुत अधिक समाई मान हैं।इन सुपरकैपेसिटर का उपयोग इलेक्ट्रिक वाहनों में किया जाता है, जहां वे ऊर्जा के त्वरित फटते हैं, और नवीकरणीय ऊर्जा प्रणालियों में, जहां वे बिजली की आपूर्ति को स्थिर करने में मदद करते हैं।क्योंकि वे जल्दी से चार्ज और डिस्चार्ज कर सकते हैं, सुपरकैपेसिटर उच्च ऊर्जा मांगों को कुशलता से संभालने के लिए उपयोगी होते हैं।FARAD और इसकी छोटी इकाइयों को समझना विभिन्न इलेक्ट्रॉनिक डिजाइनों के लिए सही कैपेसिटर चुनने में मदद करता है।उचित समाई मान का चयन करके, आप यह सुनिश्चित कर सकते हैं कि उपकरण सुचारू रूप से और मज़बूती से काम करते हैं।यह ज्ञान विभिन्न उद्योगों में बेहतर और अधिक कुशल इलेक्ट्रॉनिक सिस्टम विकसित करने के लिए आवश्यक है।

नानोफाराद से माइक्रोफाराद रूपांतरण तालिका

विभिन्न नैनोफाराद मापों को दिखाने वाली तालिका माइक्रोफारड्स में परिवर्तित हो गई।

नानोफाराद (एनएफ)	माइक्रोफारड
0.01 एनएफ	0.00001 µf
0.1 एनएफ	0.0001 µf
1 एनएफ	0.001 µf
2 एनएफ	0.002 µf
3 एनएफ	0.003 µf
4 एनएफ	0.004 µf
5 एनएफ	0.005 µf
6 एनएफ	0.006 µf
7 एनएफ	0.007 µf
8 एनएफ	0.008 µf
9 एनएफ	0.009 µf
10 एनएफ	0.01 µf
20 एनएफ	0.02 µf
30 एनएफ	0.03 µf
40 एनएफ	0.04 µf
50 एनएफ	0.05 µf
60 एनएफ	0.06 µf
70 एनएफ	0.07 µf
80 एनएफ	0.08 µf
90 एनएफ	0.09 µf
100 एनएफ	0.1 µf
200 एनएफ	0.2 μF
300 एनएफ	0.3 μF
400 एनएफ	0.4 μF
500 एनएफ	0.5 μF
600 एनएफ	0.6 μF
700 एनएफ	0.7 μF
800 एनएफ	0.8 μF
900 एनएफ	0.9 μF
1 000 एनएफ	1 µf
2 000 एनएफ	2 µf
3 000 एनएफ	3 µf
4 000 एनएफ	4 µf
5 000 एनएफ	5 µf
6 000 एनएफ	6 µf
7 000 एनएफ	7 µf
8 000 एनएफ	8 µf
9 000 एनएफ	9 µf
10 000 एनएफ	10 µf

नैनोफारड्स को माइक्रोफारड्स में कैसे परिवर्तित करें?

नैनोफारड्स (एनएफ) से माइक्रोफारड्स (µF) में समाई मानों को परिवर्तित करना इलेक्ट्रॉनिक्स में एक महत्वपूर्ण कार्य है।यह सर्किट के लिए सही कैपेसिटर का चयन करने में मदद करता है, यह सुनिश्चित करता है कि घटक एक साथ सही तरीके से काम करते हैं।कैपेसिटेंस का वर्णन करने के लिए विभिन्न माप इकाइयों का उपयोग किया जाता है, इसलिए यह समझना कि सर्किट आरेखों को पढ़ने, भागों को ऑर्डर करने या इलेक्ट्रॉनिक उपकरणों में कैपेसिटर को बदलने के दौरान उनके बीच स्विच करने की आवश्यकता होती है।

रूपांतरण विधि

नैनोफारड्स को माइक्रोफारड्स में बदलने के लिए, आपको एक सरल नियम याद रखने की आवश्यकता है:

इसका मतलब यह है कि नैनोफारड्स से माइक्रोफारड्स में एक समाई मान बदलने के लिए, आप बस 1000 से विभाजित करते हैं। यह विधि विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों में विभिन्न संधारित्र मूल्यों के साथ काम करते समय सटीकता और स्थिरता सुनिश्चित करती है।मान लीजिए कि आपके पास 5000 एनएफ लेबल एक संधारित्र है और आपको इसे माइक्रोफारड्स में बदलने की आवश्यकता है:

तो, 5000 एनएफ 5 µf के बराबर है।इस सरल डिवीजन नियम का पालन करके, आप किसी भी नैनोफारड मान को बिना भ्रम के माइक्रोफारड्स में जल्दी से बदल सकते हैं।इस रूपांतरण के पीछे का कारण इंटरनेशनल सिस्टम ऑफ़ यूनिट्स (SI) में उपयोग किए जाने वाले मीट्रिक उपसर्गों की परिभाषाओं में निहित है:

• माइक्रो (µ) का अर्थ है 10⁻⁶ फैराड्स (एक-मिलियन एक फैराड)।

• नैनो (एन) का अर्थ है 10⁻⁹ फैराड्स (एक फैराड का एक-बिलियन)।

चूंकि एक माइक्रोफारड (1) एफ) 1000 नैनोफारड्स (1000 एनएफ) के बराबर है, इसलिए रूपांतरण एक साधारण 1000: 1 अनुपात का अनुसरण करता है।यह गणना को आसान बनाता है और कैपेसिटेंस की विभिन्न इकाइयों के बीच स्विच करते समय गलतियों से बचने में मदद करता है।यह रूपांतरण इलेक्ट्रॉनिक्स में बहुत उपयोगी है, खासकर जब सर्किट आरेखों पर संधारित्र मानों को पढ़ना या विभिन्न लेबलिंग सिस्टम के साथ काम करना।कुछ निर्माता नैनोफारड्स में कैपेसिटेंस को सूचीबद्ध करते हैं, जबकि अन्य माइक्रोफारड्स का उपयोग करते हैं।इन इकाइयों के बीच स्विच करने में सक्षम होने से घटकों को चुनने पर त्रुटियों को रोकने में मदद मिलती है।कैपेसिटर की जगह लेते समय इस ज्ञान की भी आवश्यकता होती है।यदि एक सर्किट के लिए 0.47 µF की आवश्यकता होती है, लेकिन उपलब्ध संधारित्र को 470 nf लेबल किया जाता है, तो यह जानकर कि 470 nf = 0.47 µF आपको आत्मविश्वास से सही भाग का उपयोग करने की अनुमति देता है।इस सरल रूपांतरण में महारत हासिल करके, आप उचित संधारित्र चयन सुनिश्चित कर सकते हैं, सर्किट कार्यक्षमता बनाए रख सकते हैं, और छोटे इलेक्ट्रॉनिक गैजेट और जटिल औद्योगिक प्रणालियों दोनों में विद्युत विफलताओं को रोक सकते हैं।

कैपेसिटेंस रूपांतरण सूत्र

इलेक्ट्रॉनिक्स में विभिन्न इकाइयों के बीच कैपेसिटेंस मूल्यों को कैसे परिवर्तित किया जाए, यह समझना बहुत महत्वपूर्ण है।सर्किट डिजाइन करते समय, अन्य अक्सर विभिन्न इकाइयों में लेबल किए गए कैपेसिटर के साथ काम करते हैं, जैसे कि नैनोफारड्स (एनएफ) और माइक्रोफारड्स () एफ)।इन इकाइयों के बीच स्विच करने का तरीका जानने से यह सुनिश्चित करने में मदद मिलती है कि सही घटकों का चयन किया जाता है और इलेक्ट्रॉनिक सिस्टम में सही ढंग से उपयोग किया जाता है।कैपेसिटेंस इस बात का एक उपाय है कि एक संधारित्र कितना विद्युत चार्ज स्टोर कर सकता है।चूंकि कैपेसिटर कई आकारों में आते हैं, इसलिए उन्हें अपने मूल्यों को पढ़ने और उपयोग करने में आसान बनाने के लिए विभिन्न यूनिट उपसर्गों के साथ लेबल किया जाता है।नैनोफारड्स (एनएफ) और माइक्रोफारड्स () एफ) के बीच परिवर्तित करने की क्षमता इलेक्ट्रॉनिक सर्किटों को डिजाइन करने, विश्लेषण करने और समस्या निवारण करने की आवश्यकता है।

से एक समाई मूल्य बदलने के लिए नानोफारड्स (एनएफ) को माइक्रोफारड्स, नैनोफारड्स की संख्या को 0.001 से गुणा करें।ऐसा इसलिए है क्योंकि 1 माइक्रोफारड 1000 नैनोफारड्स के बराबर है।रूपांतरण सूत्र:

उदाहरण, यदि आपके पास 2200 एनएफ संधारित्र है और इसे माइक्रोफारड्स में बदलना चाहते हैं:

तो, 2200 एनएफ 2.2 .F के बराबर है।

से एक समाई मान को परिवर्तित करने के लिए माइक्रोफारड्स को नानोफारड्स (एनएफ), माइक्रोफारड्स की संख्या को 1000 से गुणा करें। चूंकि 1 माइक्रोफारड में 1000 नैनोफारड्स होते हैं, इसलिए यह सरल गुणन समतुल्य मूल्य को जल्दी से खोजने में मदद करता है।रूपांतरण सूत्र:

उदाहरण, यदि आपके पास 4.7 µf की समाई के साथ एक संधारित्र है और इसे नानोफारड्स में बदलना चाहते हैं:

तो, 4.7 µF 4700 एनएफ के बराबर है।

ये सरल सूत्र विभिन्न समाई मूल्यों के साथ काम करना आसान बनाते हैं।कई सर्किट आरेख, डेटशीट, और घटक लेबल विभिन्न इकाइयों का उपयोग करते हैं, इसलिए त्वरित और सटीक रूपांतरण घटकों को बदलने या अपग्रेड करते समय सही संधारित्र को चुनने में मदद करते हैं, अलग -अलग इकाई नोटेशन के साथ सर्किट आरेखों को पढ़ने और व्याख्या करते हैं, सही कैपेसिटेंस मान के साथ उचित सर्किट कार्यक्षमता सुनिश्चित करते हैं,और उन त्रुटियों को रोकना जो खराबी या अक्षमताओं को जन्म दे सकती हैं।इन रूपांतरणों में महारत हासिल करके, इलेक्ट्रॉनिक्स के साथ काम करने वाला कोई भी व्यक्ति समक्ष और डिजाइन सर्किट को संभाल सकता है जो कुशलता से और मज़बूती से कार्य करता है।चाहे छोटे इलेक्ट्रॉनिक गैजेट्स या बड़े इलेक्ट्रिकल सिस्टम पर काम कर रहे हों, ये सरल गणना सर्किट डिजाइन और प्रदर्शन में सटीकता सुनिश्चित करती है।

व्यावहारिक परिदृश्यों में रूपांतरण तकनीकों को लागू करना

नैनोफारड्स (एनएफ) से माइक्रोफारड्स (µF) में समाई मानों को परिवर्तित करना इलेक्ट्रॉनिक्स में एक सामान्य कार्य है।कई इलेक्ट्रॉनिक घटक, विशेष रूप से कैपेसिटर, निर्माता या क्षेत्र के आधार पर विभिन्न इकाई उपसर्गों के साथ लेबल किए जाते हैं।कुछ सर्किट आरेख और तकनीकी विनिर्देश माइक्रोफारड्स में कैपेसिटेंस मानों को सूचीबद्ध करते हैं, जबकि अन्य नैनोफारड्स का उपयोग करते हैं।यह सुनिश्चित करने के लिए कि एक सर्किट में सही संधारित्र का उपयोग किया जाता है, आपको इन इकाइयों के बीच आसानी से परिवर्तित करने में सक्षम होना चाहिए।यह क्षमता त्रुटियों को रोकने में मदद करती है, घटकों के बीच संगतता सुनिश्चित करती है, और चिकनी सर्किट कार्यक्षमता के लिए अनुमति देती है।चाहे एक नए सर्किट को डिजाइन करना, किसी मौजूदा को समस्या निवारण करना, या कैपेसिटर की जगह, नैनोफारड्स और माइक्रोफारड्स के बीच त्वरित और सटीक रूपांतरणों को इलेक्ट्रॉनिक सिस्टम में दक्षता और विश्वसनीयता बनाए रखने में मदद करना।

एक सामान्य परिदृश्य जहां समाई रूपांतरण आवश्यक है, जब बड़े समाई मूल्यों के साथ काम करते हैं।मान लीजिए कि आपके पास 2000 नैनोफारड्स (एनएफ) लेबल वाला एक संधारित्र है, लेकिन आपका सर्किट आरेख निर्दिष्ट करता है कि आवश्यक समाई माइक्रोफारड्स (µF) में होनी चाहिए।यह जांचने के लिए कि क्या यह संधारित्र उपयुक्त है, आपको इसके मूल्य को माइक्रोफारड्स में बदलना होगा।NF को canf में परिवर्तित करने का सूत्र सरल है: नैनोफारड्स में कैपेसिटेंस को 1000 से विभाजित करें। इस सूत्र को लागू करते हुए, हम 2000 nf 000 1000 = 2 µF की गणना करते हैं।इसका मतलब यह है कि 2000 एनएफ के कैपेसिटेंस के साथ एक संधारित्र 2, एफ के बराबर है, और इसका उपयोग किसी भी सर्किट में किया जा सकता है जिसमें 2 µF संधारित्र की आवश्यकता होती है।यह त्वरित रूपांतरण घटक विनिर्देशों को सत्यापित करने और यह सुनिश्चित करने की अनुमति देता है कि सर्किट के लिए सही संधारित्र चुना गया है।

एक अन्य उदाहरण में नैनोफारड्स से माइक्रोफारड्स में छोटे समाई मानों को परिवर्तित करना शामिल है।मान लीजिए कि आपके पास 750 एनएफ की समाई के साथ एक संधारित्र है, लेकिन सर्किट को संगतता के लिए µF में मूल्य की आवश्यकता होती है।एक ही रूपांतरण सूत्र का उपयोग करते हुए, हम 750 एनएफ को 1000 से विभाजित करते हैं, जिसके परिणामस्वरूप 0.75 µf होता है।यह पुष्टि करता है कि 750 एनएफ लेबल वाला एक संधारित्र 0.75 µF के समान है।यह सरल लेकिन प्रभावी विधि कैपेसिटर का चयन या बदलने के दौरान भ्रम से बचने में मदद करती है, यह सुनिश्चित करती है कि सर्किट दक्षता और स्थिरता को बनाए रखने के लिए सही मूल्यों का उपयोग किया जाता है।

इन रूपांतरणों को समझना और लागू करना महत्वपूर्ण है क्योंकि कैपेसिटेंस मान अक्सर विभिन्न तकनीकी दस्तावेजों और सर्किट आरेखों में विभिन्न इकाइयों में व्यक्त किए जाते हैं।एक डाटशीट के साथ काम करना जो नैनोफारड्स में संधारित्र मानों को सूचीबद्ध करता है, लेकिन सर्किट डिजाइन कर रहे हैं, माइक्रोफारड्स का उपयोग करता है, यह जानते हुए कि दोनों के बीच कैसे परिवर्तित किया जाए, यह सुनिश्चित करता है कि सही घटक चयनित हैं।विभिन्न आपूर्तिकर्ताओं से कैपेसिटर ऑर्डर करते समय यह ज्ञान उपयोगी है।ऐसे मामलों में जहां एक विशिष्ट संधारित्र मूल्य अनुपलब्ध है, इन इकाइयों के बीच परिवर्तित होने से एक समकक्ष समाई के साथ एक उपयुक्त विकल्प खोजने की अनुमति मिलती है, सर्किट असेंबली या मरम्मत में देरी को रोकता है।कैपेसिटेंस रूपांतरण तकनीकों में महारत हासिल करना, इलेक्ट्रॉनिक सर्किट की सटीकता, संगतता और विश्वसनीयता सुनिश्चित करना।नैनोफारड्स और माइक्रोफारड्स के बीच परिवर्तित होने से सर्किट की खराबी को रोकने, महंगी गलतियों से बचने और चिकनी इलेक्ट्रॉनिक प्रदर्शन को सुनिश्चित करने में मदद मिलती है।चाहे सरल इलेक्ट्रॉनिक गैजेट्स या जटिल औद्योगिक सर्किट पर काम करना, इन इकाइयों के बीच जल्दी और सटीक रूप से स्विच करने के लिए यह जानना एक मूल्यवान कौशल है जो इलेक्ट्रॉनिक डिजाइन और समस्या निवारण में दक्षता और सटीकता को बढ़ाता है।

मानक समाई मान और ई-श्रृंखला

इलेक्ट्रॉनिक्स में, कैपेसिटर कई अलग -अलग मूल्यों में आते हैं, लेकिन हर संभव मूल्य का निर्माण नहीं होता है।इसके बजाय, संधारित्र मान ई-सीरीज़ नामक एक मानकीकृत प्रणाली का पालन करते हैं।यह प्रणाली यह सुनिश्चित करने में मदद करती है कि कैपेसिटर तार्किक और व्यावहारिक मूल्यों में उपलब्ध हैं, जिससे सर्किट के लिए सही घटकों को चुनना आसान हो जाता है।ई-सीरीज़ एक तरह से मूल्यों की व्यवस्था करती है जो सटीक और सहिष्णुता के विभिन्न स्तरों को कवर करती है, जिससे इलेक्ट्रॉनिक उपकरणों को घटक मूल्यों की एक अंतहीन विविधता की आवश्यकता के बिना मज़बूती से कार्य करने की अनुमति मिलती है।

ई-सीरीज़ एक ऐसी प्रणाली है जो एक संरचित तरीके से घटक मूल्यों का आयोजन करती है, प्रत्येक दशक (1 से 10, 10 से 100 तक के मूल्यों की एक सीमा) को एक विशिष्ट संख्या में पसंदीदा मूल्यों में विभाजित करती है।इन मूल्यों को एक लॉगरिदमिक पैमाने का उपयोग करके चुना जाता है, जिसका अर्थ है कि श्रृंखला में प्रत्येक चरण पिछले मूल्य से प्रतिशत वृद्धि का प्रतिनिधित्व करता है।विभिन्न ई-सीरीज़ समूह इलेक्ट्रॉनिक घटकों में सहिष्णुता के विभिन्न स्तरों से मेल खाने के लिए मौजूद हैं।एक श्रृंखला के प्रति जितने अधिक मूल्यों में प्रति दशक होता है, सहिष्णुता को तंग करने और घटकों को अधिक सटीक होता है।

E3 श्रृंखला: प्रति दशक 3 मान शामिल हैं और इसका उपयोग ± 40%की एक बड़ी सहिष्णुता वाले घटकों के लिए किया जाता है।इनका उपयोग उन अनुप्रयोगों में किया जाता है जहां उच्च परिशुद्धता की आवश्यकता नहीं होती है।

E6 श्रृंखला: प्रति दशक 6 मान शामिल हैं और इसका उपयोग ± 20% सहिष्णुता वाले घटकों के लिए किया जाता है।यह श्रृंखला लागत और सटीकता को संतुलित करती है और आमतौर पर इलेक्ट्रॉनिक्स में पाई जाती है।

E12 श्रृंखला: प्रति दशक 12 मान शामिल हैं और इसका उपयोग ± 10% सहिष्णुता वाले घटकों के लिए किया जाता है।यह अधिक सटीक इलेक्ट्रॉनिक अनुप्रयोगों के लिए पसंद किया जाता है।

E24 श्रृंखला: प्रति दशक 24 मान शामिल हैं और इसे% 5% सहिष्णुता वाले घटकों के लिए डिज़ाइन किया गया है।इसका उपयोग औद्योगिक और विशेष इलेक्ट्रॉनिक्स में किया जाता है।

E48 श्रृंखला: प्रति दशक 48 मान शामिल हैं और ± 2% सहिष्णुता का समर्थन करते हैं।यह उच्च-सटीक अनुप्रयोगों जैसे संचार उपकरणों के लिए उपयुक्त है।

E96 श्रृंखला: प्रति दशक 96 मान शामिल हैं और एक% 1% सहिष्णुता का समर्थन करता है।इस श्रृंखला का उपयोग सटीक इलेक्ट्रॉनिक्स में किया जाता है जहां घटक मान अत्यधिक सटीक होना चाहिए।

E192 श्रृंखला: प्रति दशक 192 मान शामिल हैं और इसका उपयोग ± 0.5%,%0.25%, या ± 0.1%के बेहद तंग सहिष्णुता वाले घटकों के लिए किया जाता है।ये कैपेसिटर उन्नत प्रौद्योगिकी और सटीक इंजीनियरिंग परियोजनाओं में महान हैं।

उदाहरण के लिए, E6 श्रृंखला के भीतर, पसंदीदा संधारित्र मूल्यों में 10, 15, 22, 33, 47, और 68 शामिल हैं। जैसा कि श्रृंखला E12, E24 और उससे आगे बढ़ती है, सर्किट डिजाइन में महीन समायोजन की अनुमति देने के लिए अधिक विशिष्ट मान जोड़े जाते हैं।।यह प्रणाली यह सुनिश्चित करती है कि आप हर संभव संख्या की आवश्यकता के बिना सबसे उपयुक्त संधारित्र मूल्य का चयन कर सकते हैं, जिससे घटक चयन सरल और अधिक कुशल हो सकता है।

एसी सर्किट में कैपेसिटिव रिएक्शन की गणना

एसी सर्किट के साथ काम करते समय कैपेसिटिव रिएक्टेंस को समझना महत्वपूर्ण है।कैपेसिटर एसी सर्किट में उसी तरह से व्यवहार नहीं करते हैं जैसा कि वे डीसी सर्किट में करते हैं।केवल भंडारण चार्ज के बजाय, वे एक तरह से वर्तमान (एसी) के प्रवाह का विरोध करते हैं जो सिग्नल की आवृत्ति पर निर्भर करता है।इस विरोध को कैपेसिटिव रिएक्टेंस (XₐₙₐₜₕC) के रूप में जाना जाता है।प्रतिरोध के विपरीत, जो एसी सिग्नल की आवृत्ति और कैपेसिटर की समाई के आधार पर स्थिर, कैपेसिटिव रिएक्शन में परिवर्तन होता है।कैपेसिटिव रिएक्टेंस की गणना करने के तरीके सीखने से सिग्नल फ़िल्टरिंग, प्रतिबाधा मिलान और चरण शिफ्टिंग जैसे अनुप्रयोगों में सही ढंग से कार्य करने वाले डिजाइन सर्किट में मदद मिलती है।एक एसी सर्किट में एक संधारित्र की कैपेसिटिव प्रतिक्रिया की गणना सूत्र का उपयोग करके की जा सकती है:

कहाँ XC कैपेसिटिव रिएक्शन है (ओम में मापा जाता है,)), एफ एसी सिग्नल की आवृत्ति है (हर्ट्ज में मापा गया, हर्ट्ज), सी कैपेसिटेंस है (फैराड्स में मापा गया, एफ), और π (पीआई) एक गणितीय स्थिरांक है, लगभग 3.14159।

यह सूत्र दर्शाता है कि कैपेसिटिव रिएक्शन आवृत्ति और कैपेसिटेंस दोनों के विपरीत आनुपातिक है।व्यावहारिक रूप से, जब आवृत्ति बढ़ती है, तो कैपेसिटिव रिएक्शन कम हो जाता है, जिससे अधिक एसी कैपेसिटर से गुजरने की अनुमति देता है।इसी तरह, जब कैपेसिटेंस बढ़ता है, तो प्रतिक्रिया भी कम हो जाती है, जिसका अर्थ है कि संधारित्र एसी के अधिक प्रवाह की अनुमति देता है।यह संबंध सर्किट डिजाइन में महत्वपूर्ण है, विशेष रूप से फ़िल्टरिंग, युग्मन और प्रतिबाधा मिलान जैसे अनुप्रयोगों में, जहां कैपेसिटर सिग्नल प्रवाह और सिस्टम प्रदर्शन को नियंत्रित करने में भूमिका निभाते हैं।

चूंकि सर्किट में उपयोग किए जाने वाले अधिकांश कैपेसिटर में कैपेसिटेंस मान हैं माइक्रोफारड्स या नानोफारड्स (एनएफ), सूत्र को लागू करने से पहले इन मूल्यों को farads (f) में बदलना महत्वपूर्ण है।रूपांतरण नियम हैं:

• 1 µf = 1 × 10⁻⁶ F (एक माइक्रोफारड एक-मिलियन एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-एक-लाखवां हिस्सा होता है)।

• 1 एनएफ = 1 × 10⁻⁹ एफ (एक नैनोफाराद एक फैराड के एक-बिलियनवें के बराबर होता है)।

गणना करने से पहले, सटीकता सुनिश्चित करने के लिए हमेशा फैराड्स में समाई व्यक्त करें।

उदाहरण गणना: आवृत्ति और समाई के प्रभाव

विभिन्न आवृत्तियों पर कैपेसिटिव रिएक्शन

आइए 100 एनएफ (0.1) एफ या 0.1 × 10⁻⁶ एफ) की समाई के साथ एक संधारित्र पर विचार करें और विभिन्न आवृत्तियों पर इसकी कैपेसिटिव प्रतिक्रिया की गणना करें:

1. 50 हर्ट्ज पर:

2. 1 kHz (1000 हर्ट्ज) पर:

3. 10 kHz (10,000 हर्ट्ज) पर:

ये परिणाम बताते हैं कि जैसे -जैसे आवृत्ति बढ़ती है, कैपेसिटिव रिएक्शन कम हो जाता है।इसका मतलब यह है कि उच्च आवृत्तियों पर, संधारित्र अधिक एसी से गुजरने की अनुमति देता है, जिससे यह इलेक्ट्रॉनिक सर्किट में एक प्रभावी उच्च-पास फिल्टर बन जाता है।

विभिन्न समाई मानों के साथ कैपेसिटिव रिएक्शन

अब, आइए देखें कि विभिन्न कैपेसिटर का उपयोग करते समय कैपेसिटिव रिएक्शन कैसे बदल जाता है, आवृत्ति को 1 kHz (1000 हर्ट्ज) पर स्थिर रखते हुए:

1. 10 एनएफ के लिए (0.01 µF या 0.01 × 10) F):

2. 1 (एफ (1 × 10⁻⁶ एफ) के लिए:

3. 10 (एफ (10 × 10⁻⁶ एफ) के लिए:

इन गणनाओं से पता चलता है कि जैसे -जैसे कैपेसिटेंस बढ़ता है, कैपेसिटिव रिएक्शन कम हो जाता है।इसका मतलब यह है कि बड़े कैपेसिटर अधिक एसी को प्रवाह करने की अनुमति देते हैं, जो बिजली की आपूर्ति फ़िल्टरिंग जैसे अनुप्रयोगों में उपयोगी है, जहां कैपेसिटर वोल्टेज में उतार -चढ़ाव को सुचारू रूप से मदद करते हैं।

सर्किट प्रदर्शन पर प्रभाव

आवृत्ति फ़िल्टर: कैपेसिटर आवृत्ति फ़िल्टरिंग अनुप्रयोगों में एक भूमिका निभाते हैं, विशेष रूप से कम-पास और उच्च-पास फिल्टर डिजाइन करने में।एक उच्च-पास फ़िल्टर उच्च-आवृत्ति संकेतों को कम-आवृत्ति संकेतों को अवरुद्ध करते हुए पारित करने की अनुमति देता है, जिससे यह ऑडियो इक्वलाइज़ेशन और सिग्नल प्रोसेसिंग जैसे अनुप्रयोगों में उपयोगी हो जाता है।इसके विपरीत, एक कम-पास फ़िल्टर संकेतों को चौरसाई करने और बिजली की आपूर्ति में शोर को कम करने में उच्च आवृत्तियों को कम करते हुए कम-आवृत्ति संकेतों की अनुमति देता है।कैपेसिटेंस मान का सावधानीपूर्वक चयन करके, आप इन फिल्टर की कटऑफ आवृत्ति को ठीक कर सकते हैं, यह नियंत्रित कर सकते हैं कि किन आवृत्तियों को अनुमति दी जाती है या दबा दी जाती है।यह सिद्धांत व्यापक रूप से ऑडियो सिस्टम, रेडियो और संचार उपकरणों में लागू होता है, जहां स्पष्ट सिग्नल ट्रांसमिशन और रिसेप्शन के लिए सटीक आवृत्ति नियंत्रण आवश्यक है।

प्रतिबाधा मिलान: एसी सर्किट में, प्रतिबाधा मिलान बिजली हस्तांतरण को अधिकतम करने और सिग्नल प्रतिबिंब या हानि को कम करने के लिए महत्वपूर्ण है।बेमेल प्रतिबाधा अक्षम ऊर्जा हस्तांतरण, संकेत गिरावट, और अवांछित हस्तक्षेप, विशेष रूप से उच्च-आवृत्ति अनुप्रयोगों में पैदा कर सकता है।कैपेसिटर एक सर्किट के प्रतिबाधा के प्रतिक्रियाशील घटक को समायोजित करके, इष्टतम सिग्नल प्रवाह को सुनिश्चित करके उचित प्रतिबाधा मिलान प्राप्त करने में मदद करते हैं।यह तकनीक रेडियो फ्रीक्वेंसी (RF) सर्किट और ऑडियो इलेक्ट्रॉनिक्स में महत्वपूर्ण है, जहां लगातार सिग्नल की ताकत और स्पष्टता को बनाए रखना आवश्यक है।उचित रूप से मिलान प्रतिबाधा एंटेना, ट्रांसमिशन लाइनों और एम्पलीफायरों की दक्षता में सुधार करता है, समग्र सर्किट प्रदर्शन और स्थिरता को बढ़ाता है।

चरण शिफ्टिंग: एसी सर्किट में कैपेसिटर के अनूठे गुणों में से एक एक वैकल्पिक वर्तमान संकेत के चरण को 90 डिग्री तक स्थानांतरित करने की उनकी क्षमता है।विशुद्ध रूप से कैपेसिटिव सर्किट में, वर्तमान एक चक्र के एक चौथाई से वोल्टेज का नेतृत्व करता है, एक व्यवहार जो रणनीतिक रूप से विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों में उपयोग किया जाता है।यह चरण-शिफ्टिंग संपत्ति ऑसिलेटर्स में महान है, जहां कैपेसिटर घड़ियों और सिग्नल प्रोसेसिंग सर्किट के लिए स्थिर तरंग उत्पन्न करने में मदद करते हैं।यह कुछ प्रकार के इलेक्ट्रिक मोटर्स को शुरू करने और चलाने के लिए आवश्यक चरण अंतर बनाने के लिए मोटर नियंत्रण सर्किट में भी उपयोग किया जाता है।चरण शिफ्टिंग के लिए कैपेसिटर का लाभ उठाकर, आप अनुप्रयोगों की एक विस्तृत श्रृंखला में अधिक कुशल सिग्नल प्रोसेसिंग और कंट्रोल सिस्टम डिज़ाइन कर सकते हैं।

माइक्रोफाराद रूपांतरण के लिए नानोफाराद में सामान्य गलतियाँ

चूंकि कैपेसिटर को आमतौर पर विभिन्न इकाइयों का उपयोग करके लेबल किया जाता है, इसलिए उनके बीच परिवर्तित करने के सही तरीके को समझना सटीक सर्किट डिजाइन और उचित घटक चयन सुनिश्चित करता है।हालांकि, रूपांतरण प्रक्रिया में भी छोटी गलतियाँ इलेक्ट्रॉनिक सर्किट में प्रमुख मुद्दों का कारण बन सकती हैं।कैपेसिटेंस मूल्यों में त्रुटियों से गलत सिग्नल प्रोसेसिंग, अस्थिर बिजली आपूर्ति विनियमन और यहां तक ​​कि पूर्ण सर्किट विफलता भी हो सकती है।इन समस्याओं को रोकने के लिए, एनएफ के दौरान off रूपांतरणों और उनसे कैसे बचने के लिए सामान्य गलतियों के बारे में पता होना महत्वपूर्ण है।

सही रूपांतरण कारक का पालन

NF को ofF में परिवर्तित करने के सबसे महत्वपूर्ण पहलुओं में से एक सही रूपांतरण कारक का उपयोग कर रहा है।मूल नियम है:

1F = 1000NF

इसका मतलब यह है कि नैनोफारड्स को माइक्रोफारड्स में बदलने के लिए, आपको 1000 से विभाजित करना होगा। इसी तरह, माइक्रोफारड्स को नैनोफारड्स में बदलने के लिए, आप 1000 से गुणा करते हैं। एक सामान्य गलती तब होती है जब एक गलत रूपांतरण कारक का उपयोग किया जाता है।कुछ लोग गलती से 1000 के बजाय 100 या 10,000 से विभाजित होते हैं, जिसके परिणामस्वरूप पूरी तरह से गलत समाई मूल्यों में होता है।उदाहरण के लिए, यदि आपके पास 4700 एनएफ है और गलती से 1000 के बजाय 100 से विभाजित है, तो आपको सही 4.7 µf के बजाय 47 µf मिलेगा।इस तरह की त्रुटि सर्किट प्रदर्शन में गंभीर बेमेल हो सकती है, जिससे अस्थिरता या गलत फ़िल्टरिंग विशेषताओं का कारण बन सकता है।

इस गलती से बचने के लिए, गणना करने से पहले हमेशा रूपांतरण कारक को दोबारा जांचें।यदि अनिश्चित है, तो मानक कैपेसिटेंस रूपांतरण तालिकाओं को देखें या परिणाम को सत्यापित करने के लिए एक कैलकुलेटर का उपयोग करें।अपेक्षित उत्तर का मानसिक रूप से अनुमान लगाने की आदत विकसित करना भी त्रुटियों को पकड़ने में मदद कर सकता है।यदि 1000 एनएफ जैसे मूल्य को परिवर्तित करना है, तो आपको पहले से ही परिणाम की उम्मीद करनी चाहिए 1 µF, और उस से किसी भी विचलन को एक लाल झंडा उठाना चाहिए।

सटीक दशमलव प्लेसमेंट

दशमलव प्लेसमेंट कैपेसिटेंस रूपांतरण में त्रुटियों का एक और प्रमुख स्रोत है।चूंकि NF से isf रूपांतरण में 1000 से विभाजित करना शामिल है, इसलिए आपको दशमलव बिंदु को तीन स्थानों को बाईं ओर ले जाना चाहिए।दशमलव बिंदु के गलत प्लेसमेंट के परिणामस्वरूप पूरी तरह से गलत समाई मान हो सकते हैं।उदाहरण के लिए, 5000 एनएफ को माइक्रोफारड्स में परिवर्तित करने पर विचार करें:

5000 एनएफ 000 1000 = 5 µf

यदि दशमलव को गलत समझा जाता है, तो परिणाम को गलत तरीके से 0.005 µF या 500 µF के रूप में लिखा जा सकता है, दोनों पूरी तरह से गलत हैं।एक सर्किट में इस तरह के गलत मूल्यों का उपयोग करने से गंभीर समस्याएं हो सकती हैं, जैसे कि ऑसिलेटर में समय की त्रुटियां, फिल्टर में गलत आवृत्ति प्रतिक्रिया, और बिजली की आपूर्ति सर्किट में अत्यधिक या अपर्याप्त बिजली विनियमन।इस तरह की त्रुटियों को रोकने के लिए, परिणाम के परिमाण की जांच करके हमेशा अपने रूपांतरण को सत्यापित करें।यदि आप हजारों में एक मूल्य परिवर्तित कर रहे हैं, तो परिणाम 1 से ऊपर संपूर्ण संख्या या दशमलव में होना चाहिए। यदि आप 1000 एनएफ से नीचे मान परिवर्तित कर रहे हैं, तो परिणाम 1 µF से नीचे एक दशमलव होना चाहिए।रूपांतरण फॉर्मूला को लिखना और उत्तर को अंतिम रूप देने से पहले दशमलव को सावधानीपूर्वक स्थिति देना त्रुटियों को कम करने में मदद कर सकता है।

इकाई स्थिरता बनाए रखना

सर्किट गणना में कई त्रुटियां उचित रूपांतरण के बिना विभिन्न समाई इकाइयों को मिलाने के कारण होती हैं।कभी -कभी, यह गलती से एनएफ और andF में मानों का उपयोग करके गणना करता है, जो पहले उन्हें एक सामान्य इकाई में परिवर्तित किए बिना।उदाहरण के लिए, यदि एक सर्किट को दो कैपेसिटर, एक 220 एनएफ और एक अन्य 0.47, एफ की कुल समाई की आवश्यकता होती है, तो उन्हें सीधे नहीं जोड़ा जा सकता है जब तक कि दोनों एक ही इकाई में न हों।0.47 µf = 470 nf के बाद से, कुल समाई होगी:

220 एनएफ+470 एनएफ = 690 एनएफ

यदि आप गलती से 220 nf + 0.47 µf सीधे जोड़ते हैं, तो 0.47 µf = 0.47 nf मानते हुए, आपको 220.47 nf का गलत परिणाम मिलेगा, जो पूरी तरह से गलत है।इस तरह के मिसकैलेशन से गलत घटक चयन हो सकता है, जिससे समग्र सर्किट व्यवहार को प्रभावित किया जा सकता है।इन त्रुटियों को रोकने के लिए, गणना करने से पहले हमेशा सभी मूल्यों को एक ही इकाई में परिवर्तित करें।कैपेसिटेंस को जोड़ने या तुलना करते समय, एक सुसंगत इकाई चुनें, या तो एनएफ या, एफ, और सुनिश्चित करें कि आगे बढ़ने से पहले सभी मान ठीक से परिवर्तित हो जाएं।

सटीकता और राउंडिंग विचार

संधारित्र मूल्यों को अक्सर उच्च परिशुद्धता की आवश्यकता होती है, विशेष रूप से समय सर्किट, आवृत्ति फिल्टर और उच्च गति सिग्नल अनुप्रयोगों में।राउंडिंग त्रुटियों का सर्किट प्रदर्शन पर प्रभाव पड़ सकता है।उदाहरण के लिए, यदि आप 749 एनएफ लेबल वाले संधारित्र के साथ काम कर रहे हैं, तो यह सादगी के लिए इसे 0.7 µf पर गोल करने के लिए लुभावना हो सकता है।हालांकि, अधिक सटीक रूपांतरण 0.749 .F है।कम-सटीक सर्किट में छोटा अंतर नहीं हो सकता है, लेकिन उच्च-आवृत्ति अनुप्रयोगों या सटीक समय सर्किट में, यह प्रदर्शन में ध्यान देने योग्य विचलन का कारण बन सकता है।

आवृत्ति निर्धारित करने के लिए एक विशिष्ट समाई मान के साथ एक संधारित्र का उपयोग करके टाइमर सर्किट पर विचार करें।यदि संधारित्र मान को गलत तरीके से गोल किया जाता है, तो सर्किट की दोलन आवृत्ति शिफ्ट हो सकती है, जिससे संकेतों के समय को प्रभावित किया जा सकता है।इसी तरह, रेडियो फ्रीक्वेंसी (आरएफ) अनुप्रयोगों में, यहां तक ​​कि संधारित्र मूल्यों में मामूली राउंडिंग त्रुटियां भी सिग्नल ट्रांसमिशन और रिसेप्शन विशेषताओं को बदल सकती हैं, जिससे दक्षता या हस्तक्षेप कम हो सकता है।इस तरह के मुद्दों से बचने के लिए, गणना के दौरान पूर्ण परिशुद्धता रखें और यदि आवश्यक हो तो केवल अंतिम चरण पर गोल करें।उपलब्ध घटकों के साथ संगतता सुनिश्चित करने के लिए ई-सीरीज़ से मानक संधारित्र मूल्यों का उपयोग करें।यह सुनिश्चित करने के लिए निर्माता विनिर्देशों को सत्यापित करें कि सर्किट में उपयोग किया जाने वाला वास्तविक संधारित्र मूल्य गणना की गई आवश्यकता से मेल खाता है।

इलेक्ट्रॉनिक सर्किट में कैपेसिटर की भूमिकाएँ

कैपेसिटर भूमिकाओं की एक विस्तृत श्रृंखला खेलते हैं जो इलेक्ट्रॉनिक उपकरणों के उचित कामकाज में योगदान करते हैं।ये छोटे अभी तक शक्तिशाली घटकों को विद्युत ऊर्जा को संग्रहीत करने और प्रबंधित करने के लिए डिज़ाइन किया गया है, जिससे उन्हें सर्किट में महत्वपूर्ण बनाता है जिसमें बिजली स्थिरता, सिग्नल प्रोसेसिंग या आवृत्ति नियंत्रण की आवश्यकता होती है।कैपेसिटर लगभग हर इलेक्ट्रॉनिक डिवाइस में, स्मार्टफोन और कंप्यूटर से लेकर टेलीविज़न और औद्योगिक मशीनों तक पाए जाते हैं।विद्युत ऊर्जा को चार्ज करने और निर्वहन करने की उनकी क्षमता जल्दी से उन्हें कई अलग -अलग अनुप्रयोगों के लिए उपयोगी बनाती है, प्रत्येक को सावधानीपूर्वक चयनित कैपेसिटेंस मूल्यों के साथ विशिष्ट प्रकार के कैपेसिटर की आवश्यकता होती है।यह समझना कि कैपेसिटर विभिन्न भूमिकाओं में कैसे काम करते हैं, इलेक्ट्रॉनिक सर्किटों को डिजाइन करने, बनाए रखने और समस्या निवारण के लिए महत्वपूर्ण है।

ऊर्जा भंडारण और वोल्टेज स्थिरीकरण

कैपेसिटर के सबसे महत्वपूर्ण कार्यों में से एक विद्युत ऊर्जा को संग्रहीत करना और वोल्टेज के स्तर को स्थिर करना है।इस भूमिका में, कैपेसिटर छोटे रिचार्जेबल बैटरी की तरह काम करते हैं, अस्थायी रूप से एक विद्युत आवेश धारण करते हैं और जरूरत पड़ने पर इसे जारी करते हैं।यह फ़ंक्शन बिजली की आपूर्ति सर्किट में बहुत अच्छा है, जहां कैपेसिटर एक स्थिर वोल्टेज आउटपुट को बनाए रखने में मदद करते हैं, जब बिजली स्रोत में उतार -चढ़ाव होता है या विद्युत भार अचानक बदल जाता है।

उदाहरण के लिए, कंप्यूटर बिजली की आपूर्ति में, कैपेसिटर यह सुनिश्चित करने में एक प्रमुख भूमिका निभाते हैं कि सीपीयू, मेमोरी चिप्स और अन्य संवेदनशील घटकों को एक स्थिर बिजली की आपूर्ति प्राप्त होती है।यदि वोल्टेज अचानक गिरता है या स्पाइक्स करता है, तो कैपेसिटर उतार -चढ़ाव की भरपाई के लिए संग्रहीत ऊर्जा को छोड़ते हैं, जिससे सिस्टम को दुर्घटनाग्रस्त होने या खराबी से रोकता है।इसी तरह, कैमरे की चमक में, कैपेसिटर विद्युत ऊर्जा को संग्रहीत करते हैं और बटन दबाने पर फ्लैश को पावर करने के लिए एक त्वरित फट में छोड़ देते हैं।यह ऊर्जा भंडारण फ़ंक्शन ऑटोमोटिव इलेक्ट्रॉनिक्स में भी महत्वपूर्ण है।आधुनिक कारें कई इलेक्ट्रॉनिक सिस्टम का उपयोग करती हैं, जैसे कि जीपीएस, सेंसर और इन्फोटेनमेंट डिस्प्ले, जिनमें से सभी को स्थिर शक्ति की आवश्यकता होती है।कैपेसिटर यह सुनिश्चित करने में मदद करते हैं कि वाहन की विद्युत प्रणाली सुचारू रूप से चलती है, तब भी जब बिजली की मांग में तेजी से बदलाव होते हैं, जैसे कि जब एयर कंडीशनिंग या हेडलाइट्स चालू होते हैं।

चित्रा 3. ऊर्जा भंडारण और वोल्टेज स्थिरीकरण

शोर और चौरसाई आउटपुट को फ़िल्टर करना

कैपेसिटर का एक अन्य कार्य विद्युत शोर और स्मूथिंग वोल्टेज आउटपुट को फ़िल्टर कर रहा है।विद्युत शोर अवांछित हस्तक्षेप है जो संकेतों को विकृत कर सकता है और सर्किट प्रदर्शन को प्रभावित कर सकता है।बिजली की आपूर्ति सर्किट में, कैपेसिटर उतार -चढ़ाव और वोल्टेज स्पाइक्स को खत्म करने में मदद करते हैं जो एसी (वैकल्पिक वर्तमान) को डीसी (प्रत्यक्ष वर्तमान) में परिवर्तित होने पर होता है।कैपेसिटर के बिना, परिवर्तित डीसी पावर में अभी भी एसी वोल्टेज से छोटे लहर हो सकते हैं, जिससे संवेदनशील सर्किट में अस्थिर संचालन हो सकता है।

उदाहरण के लिए, ऑडियो इलेक्ट्रॉनिक्स में, कैपेसिटर का उपयोग स्पष्ट, उच्च गुणवत्ता वाली ध्वनि सुनिश्चित करने के लिए बिजली की आपूर्ति से शोर को फ़िल्टर करने के लिए किया जाता है।कैपेसिटर के बिना, बिजली के उतार -चढ़ाव स्पीकर और माइक्रोफोन में अवांछित गुनगुना या गूंज शोर को पेश कर सकते हैं।इसी तरह, चिकित्सा उपकरणों में, जैसे कि ईसीजी मशीन और श्रवण यंत्र, कैपेसिटर बिजली के संकेतों को साफ रखने में एक भूमिका निभाते हैं, सटीक रीडिंग और स्पष्ट ध्वनि आउटपुट सुनिश्चित करते हैं।कैपेसिटर भी विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और रेडियो आवृत्ति हस्तक्षेप (आरएफआई) को रोकने में मदद करते हैं, जो पास के विद्युत उपकरणों या रेडियो संकेतों से आ सकते हैं।यह संचार प्रणालियों, वायरलेस उपकरणों और संवेदनशील इंस्ट्रूमेंटेशन में महत्वपूर्ण है, जहां हस्तक्षेप डेटा हानि या सिग्नल गिरावट का कारण बन सकता है।

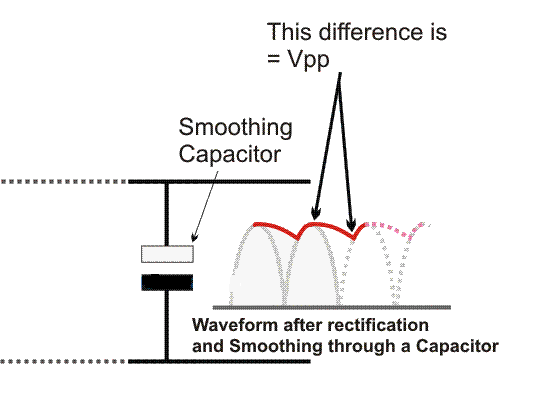

चित्रा 4. शोर और चौरसाई आउटपुट को फ़िल्टर करना

सिग्नल युग्मन और डिकूपिंग

कैपेसिटर का भी व्यापक रूप से सिग्नल युग्मन और डिकॉउलिंग के लिए उपयोग किया जाता है, जो एक सर्किट के माध्यम से आगे बढ़ते ही विद्युत संकेतों की अखंडता को बनाए रखने में मदद करता है।सिग्नल युग्मन डीसी वोल्टेज को अवरुद्ध करते हुए एसी सिग्नल को एम्पलीफायर या सर्किट के विभिन्न चरणों के बीच से गुजरने की अनुमति देता है।यह सुनिश्चित करता है कि केवल इच्छित संकेत अगले चरण तक पहुंचते हैं, अवांछित डीसी पूर्वाग्रह को संकेत के साथ हस्तक्षेप करने से रोकते हैं।यह ऑडियो और रेडियो सर्किट में उपयोगी है, जहां कैपेसिटर विकृति के बिना आवाज, संगीत और डेटा सिग्नल को प्रसारित करने में मदद करते हैं।

उदाहरण के लिए, एक माइक्रोफोन Preamplifier में, किसी भी DC घटक को अवरुद्ध करते समय केवल ऑडियो सिग्नल (AC) को गुजरने की अनुमति देने के लिए माइक्रोफोन और एम्पलीफायर चरण के बीच एक संधारित्र रखा जाता है।यह अवांछित वोल्टेज को एम्पलीफायर तक पहुंचने, ध्वनि स्पष्टता में सुधार और सर्किट को नुकसान को रोकने से रोकता है।दूसरी ओर, सिग्नल डिकॉउलिंग में बिजली लाइनों से अवांछित एसी शोर को हटाने के लिए कैपेसिटर का उपयोग करना शामिल है, यह सुनिश्चित करता है कि संवेदनशील इलेक्ट्रॉनिक घटक स्वच्छ, स्थिर शक्ति प्राप्त करते हैं।माइक्रोकंट्रोलर और डिजिटल सर्किट में, कैपेसिटर को उच्च आवृत्ति वाले शोर को फ़िल्टर करने के लिए पावर पिन के पास रखा जाता है जो डेटा प्रोसेसिंग में हस्तक्षेप कर सकता है।यह कंप्यूटर, स्मार्टफोन और औद्योगिक नियंत्रण प्रणालियों में महत्वपूर्ण है, जहां विश्वसनीय संचालन के लिए सटीक वोल्टेज विनियमन आवश्यक है।

समय और थरथरानवाला सर्किट में सिग्नल अखंडता को बढ़ाना

कैपेसिटर का उपयोग समय, आवृत्ति नियंत्रण और थरथरानवाला सर्किट में किया जाता है, जहां वे विशिष्ट समय अंतराल या आवृत्तियों को निर्धारित करने के लिए प्रतिरोधों और इंडक्टरों के साथ काम करते हैं।इन सर्किटों का उपयोग घड़ियों, सिग्नल जनरेटर और संचार उपकरणों में किया जाता है ताकि यह सुनिश्चित किया जा सके कि विद्युत संकेत स्थिर और सटीक रहें।उदाहरण के लिए, ऑसिलेटर सर्किट में, कैपेसिटर और इंडक्टर्स गुंजयमान सर्किट बनाते हैं जो स्थिर आवृत्ति संकेतों को उत्पन्न करते हैं।इन संकेतों का उपयोग रेडियो, टेलीविज़न और वायरलेस ट्रांसमीटर जैसे उपकरणों में किया जाता है, जहां सटीक सिग्नल टाइमिंग उचित संचार के लिए महान है।डिजिटल घड़ियों और टाइमर में, कैपेसिटर चार्ज और डिस्चार्ज चक्रों को नियंत्रित करते हैं, संचालन के बीच समय अंतराल का निर्धारण करते हैं।एक अन्य सामान्य अनुप्रयोग चरण-बंद लूप (पीएलएल) में है, जो संचार प्रणालियों में संकेतों को सिंक्रनाइज़ करने के लिए कैपेसिटर का उपयोग करते हैं।पीएलएल का उपयोग मोबाइल फोन, सैटेलाइट कम्युनिकेशंस और जीपीएस सिस्टम में किया जाता है ताकि यह सुनिश्चित किया जा सके कि सिग्नल सही समय पर प्राप्त और संसाधित किए जाते हैं।

निष्कर्ष

नैनोफारड्स और माइक्रोफारड्स को करीब से देखने से हमें पता चलता है कि वे इलेक्ट्रॉनिक सर्किट बनाने में कितने महत्वपूर्ण हैं।वे शक्ति को स्थिर रखने में मदद करते हैं, ऊर्जा का प्रबंधन करते हैं, और यह सुनिश्चित करते हैं कि उपकरणों में संकेत स्पष्ट और सही हैं।इस लेख में बताया गया है कि इन इकाइयों के बीच कैसे बदलना है और ऐसा क्यों करना महत्वपूर्ण है।इसने कैपेसिटर के लिए मानक मूल्यों को भी कवर किया और एसी सर्किट में उनके प्रभावों का पता लगाने के लिए।इन मूल बातों को समझने से इलेक्ट्रॉनिक सिस्टम बनाने और ठीक करने में मदद मिलती है, यह सुनिश्चित करता है कि हम जिन उपकरणों पर भरोसा करते हैं, वे हर दिन अच्छा प्रदर्शन करते हैं और समस्याओं के बिना।यह सरल मार्गदर्शिका एक सहायक उपकरण है, जो प्रौद्योगिकी में अधिक सीखने और बेहतर नवाचारों के लिए दरवाजे खोलती है।
