पल्स चौड़ाई मॉड्यूलेशन (पीडब्लूएम) समझाया गया

पल्स चौड़ाई मॉड्यूलेशन (पीडब्लूएम) एक सरल और कुशल तरीका है जिससे आप डिजिटल सिग्नल का उपयोग करके विद्युत शक्ति को नियंत्रित कर सकते हैं।आपूर्ति वोल्टेज को बदलने के बजाय, आप यह समायोजित करते हैं कि बिजली वितरण को नियंत्रित करने के लिए प्रत्येक चक्र के भीतर सिग्नल कितनी देर तक चालू और बंद रहता है।यह लेख आपको यह समझने में मदद करता है कि पीडब्लूएम कैसे काम करता है, कर्तव्य चक्र आउटपुट को कैसे प्रभावित करता है, और इलेक्ट्रॉनिक्स और नियंत्रण प्रणालियों में पीडब्लूएम का व्यापक रूप से उपयोग क्यों किया जाता है।आप यह भी देखेंगे कि PWM को नियंत्रकों, तरंग प्रकारों और अनुप्रयोगों में कैसे लागू किया जाता है।

कैटलॉग

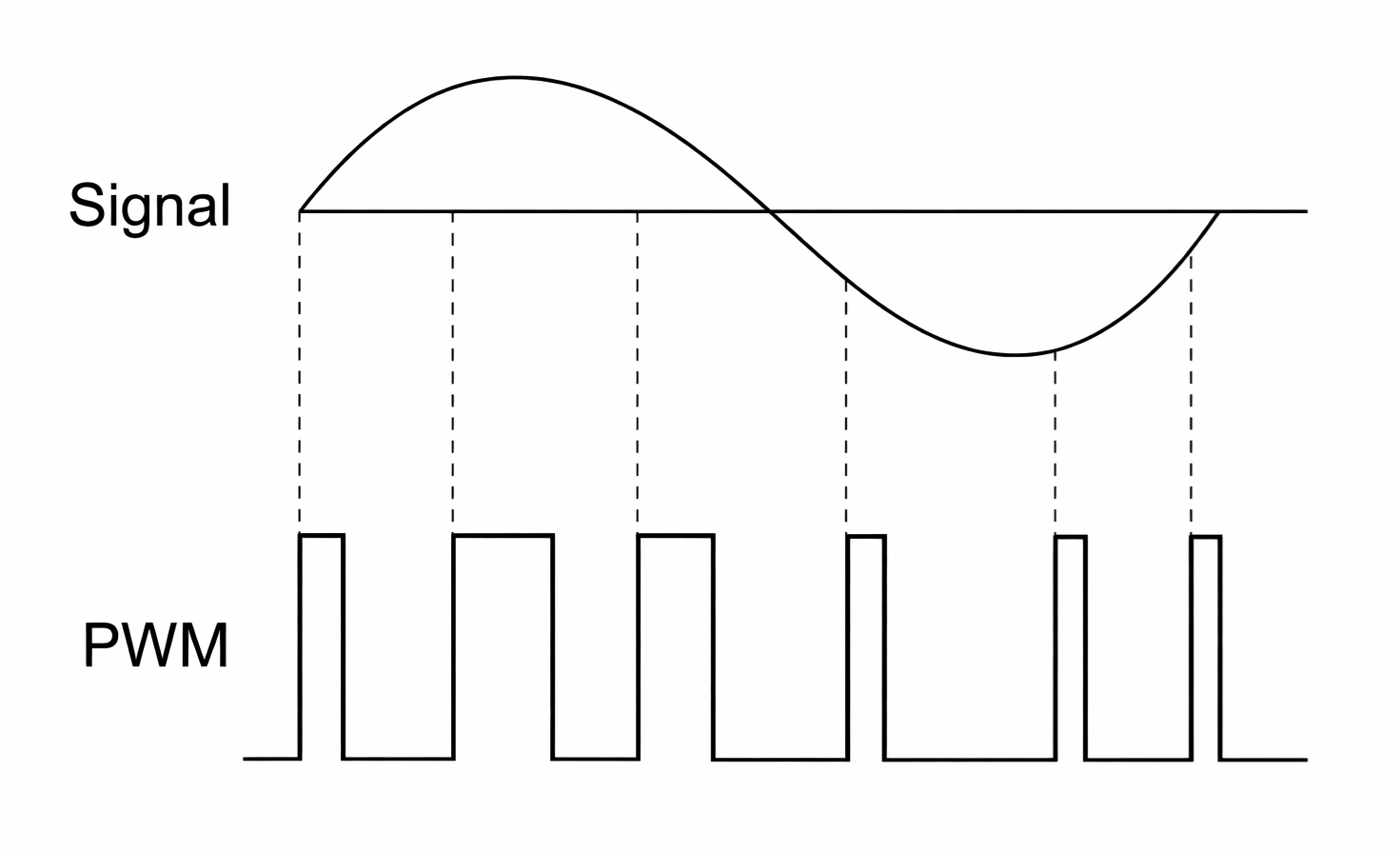

चित्र 1. पल्स चौड़ाई मॉड्यूलेशन अवधारणा

पल्स चौड़ाई मॉड्यूलेशन क्या है?

पल्स चौड़ाई मॉड्यूलेशन (पीडब्लूएम) एक डिजिटल नियंत्रण तकनीक है जिसका उपयोग एक निश्चित स्विचिंग अवधि के भीतर चालू समय के अनुपात को अलग करके लोड पर वितरित विद्युत शक्ति को विनियमित करने के लिए किया जाता है।आपूर्ति वोल्टेज स्तर को बदलने के बजाय, पीडब्लूएम सिग्नल को पूरी तरह से चालू और पूरी तरह से बंद स्थिति के बीच तेजी से स्विच करके प्रभावी शक्ति को नियंत्रित करता है।यह दृष्टिकोण न्यूनतम ऊर्जा हानि के साथ कुशल बिजली विनियमन की अनुमति देता है, जिससे पीडब्लूएम का व्यापक रूप से मोटर ड्राइव, एलईडी नियंत्रण, पावर कन्वर्टर्स और एम्बेडेड नियंत्रण प्रणालियों में उपयोग किया जाता है।

पल्स चौड़ाई मॉड्यूलेशन कैसे काम करता है?

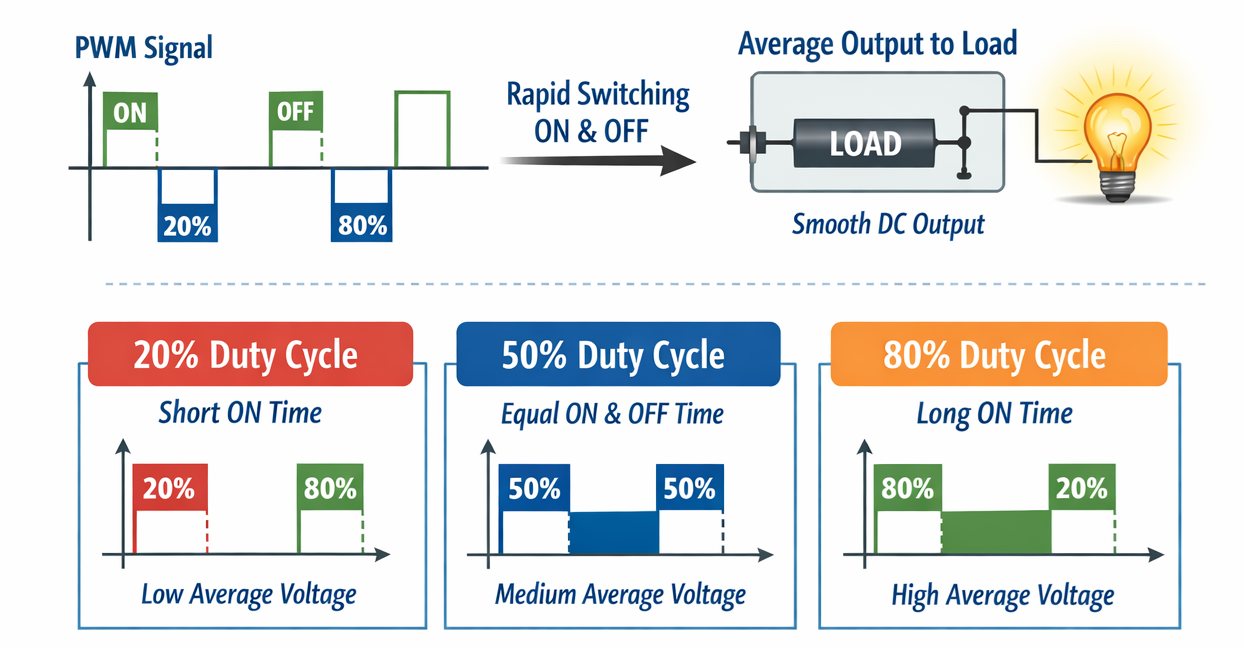

चित्र 2. पीडब्लूएम कार्य सिद्धांत

पल्स चौड़ाई मॉड्यूलेशन आउटपुट सिग्नल को एक स्थिर आवृत्ति पर बार-बार चालू और बंद करके काम करता है।प्रत्येक स्विचिंग चक्र के दौरान, सिग्नल एक विशिष्ट अवधि के लिए चालू रहता है और शेष चक्र के लिए बंद रहता है।कुल चक्र समय के लिए चालू समय के अनुपात को कर्तव्य चक्र के रूप में जाना जाता है, और यह सीधे लोड पर वितरित औसत वोल्टेज और वर्तमान को निर्धारित करता है।उच्च कर्तव्य चक्र प्रदत्त शक्ति को बढ़ाता है, जबकि निम्न कर्तव्य चक्र इसे कम करता है।

क्योंकि स्विचिंग आवृत्ति आमतौर पर लोड की विद्युत या यांत्रिक प्रतिक्रिया से बहुत अधिक होती है, लोड व्यक्तिगत पल्स के बजाय सिग्नल के औसत मूल्य पर प्रतिक्रिया करता है।परिणामस्वरूप, पीडब्लूएम परिवर्तनीय वोल्टेज स्रोतों की आवश्यकता के बिना डिजिटल सिग्नल का उपयोग करके सुचारू और सटीक बिजली नियंत्रण सक्षम करता है।

पीडब्लूएम सिग्नल वेवफॉर्म विशेषताएँ

पीडब्लूएम विशेषता	विवरण
पल्स चौड़ाई	समय पर एक पीडब्लूएम चक्र के भीतर, 0 माइक्रोसेकंड से पूर्ण अवधि तक।
कर्तव्य चक्र	का प्रतिशत प्रति चक्र समय पर, 0 प्रतिशत से 100 प्रतिशत तक।
पीडब्लूएम आवृत्ति	की संख्या चक्र प्रति सेकंड, आमतौर पर 500 हर्ट्ज से 100 किलोहर्ट्ज़।
पीडब्लूएम अवधि	कुल चक्र समय, आमतौर पर 1 मिलीसेकंड से 10 माइक्रोसेकंड।
संकेत आयाम	वोल्टेज स्तर PWM सिग्नल का, आमतौर पर 3.3 V, 5 V, या 12 V।
उच्च वोल्टेज स्तर	वोल्टेज चालू अवस्था के दौरान, आपूर्ति वोल्टेज के बराबर।
कम वोल्टेज स्तर	वोल्टेज ऑफ स्थिति के दौरान, आमतौर पर 0 वी।
उदय का समय	करने का समय निम्न से उच्च पर स्विच करें, अक्सर 10 ns से 1 μs तक।
पतझड़ का समय	करने का समय उच्च से निम्न पर स्विच करें, अक्सर 10 ns से 1 μs तक।
स्विचिंग गति	अधिकतम दर राज्य परिवर्तन का, उच्च आवृत्ति PWM का समर्थन।
संकल्प	की संख्या कर्तव्य चरण, आमतौर पर 8 बिट या 10 बिट।
संकेत स्थिरता	संगति समय के साथ आवृत्ति और कर्तव्य चक्र की।
घबराना	छोटा समय भिन्नता, आमतौर पर 1 प्रतिशत से कम।
मृत समय	जानबूझकर स्विचिंग के बीच देरी, आमतौर पर 100 एनएस से 5 μs।
हार्मोनिक्स	उच्च आवृत्ति तेज़ स्विचिंग द्वारा उत्पन्न घटक।
शक्ति नियंत्रण	आउटपुट पावर कर्तव्य चक्र के साथ रैखिक रूप से बदलता रहता है।
लोड प्रतिक्रिया	करने की क्षमता लोड परिवर्तन के तहत तरंगरूप बनाए रखें।
छानना आउटपुट	फ़िल्टर्ड PWM सुचारू डीसी वोल्टेज उत्पन्न करता है।
शोर प्रतिरक्षा	का विरोध साफ किनारों के साथ हस्तक्षेप में सुधार होता है।

पल्स चौड़ाई मॉड्यूलेशन के प्रकार

पल्स चौड़ाई मॉड्यूलेशन को आउटपुट तरंग के आकार के आधार पर विभिन्न नियंत्रण रणनीतियों में वर्गीकृत किया जा सकता है।ये पीडब्लूएम प्रकार मॉड्यूलेशन अवधारणाओं और नियंत्रण एल्गोरिदम पर ध्यान केंद्रित करते हैं जो आउटपुट वोल्टेज, हार्मोनिक प्रदर्शन और दक्षता को प्रभावित करते हैं।

एकल-पल्स चौड़ाई मॉड्यूलेशन (एकल-पल्स PWM)

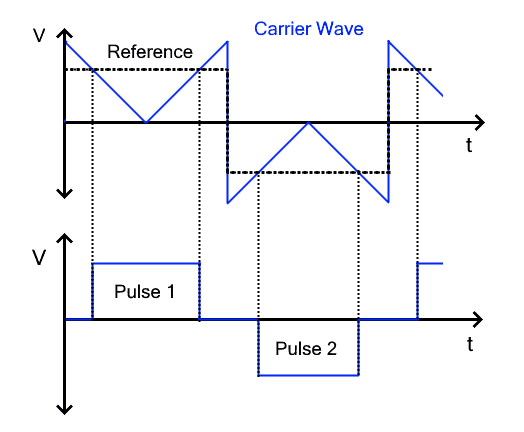

चित्र 3. एकल-पल्स पीडब्लूएम तरंग

सिंगल-पल्स पीडब्लूएम आउटपुट तरंग के प्रति आधे चक्र में एक स्विचिंग पल्स का उपयोग करता है।आउटपुट वोल्टेज स्तर को नियंत्रित करने के लिए इस एकल पल्स की चौड़ाई को समायोजित किया जाता है।चूँकि प्रति आधे चक्र में केवल एक स्विचिंग घटना होती है, स्विचिंग हानियाँ कम रहती हैं।हालाँकि, यह नियंत्रण रणनीति उच्च हार्मोनिक विरूपण पैदा करती है और मुख्य रूप से कम-आवृत्ति और बुनियादी पावर-नियंत्रण अनुप्रयोगों में उपयोग की जाती है जहां तरंग गुणवत्ता पर सादगी को प्राथमिकता दी जाती है।

मल्टीपल-पल्स चौड़ाई मॉड्यूलेशन (मल्टीपल-पल्स पीडब्लूएम)

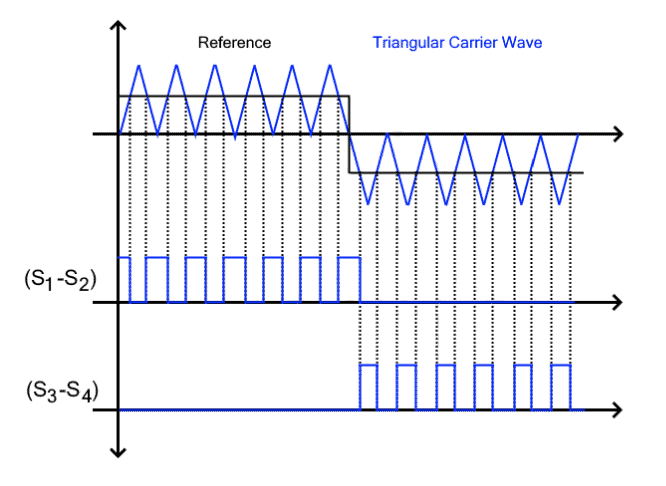

चित्र 4. मल्टीपल-पल्स पीडब्लूएम तरंग

मल्टीपल-पल्स पीडब्लूएम प्रत्येक आधे चक्र को एक बड़ी पल्स के बजाय कई छोटी पल्स में विभाजित करता है।दालों की संख्या बढ़ाने से हार्मोनिक ऊर्जा उच्च आवृत्तियों की ओर फैलती है, जिससे आउटपुट तरंग गुणवत्ता में सुधार होता है।यह पीडब्लूएम प्रकार कम हार्मोनिक विरूपण और प्रबंधनीय स्विचिंग घाटे के बीच संतुलन प्रदान करता है, जो इसे औद्योगिक पावर कन्वर्टर्स और मोटर-ड्राइव सिस्टम के लिए उपयुक्त बनाता है।

साइनसॉइडल पल्स चौड़ाई मॉड्यूलेशन (एसपीडब्ल्यूएम)

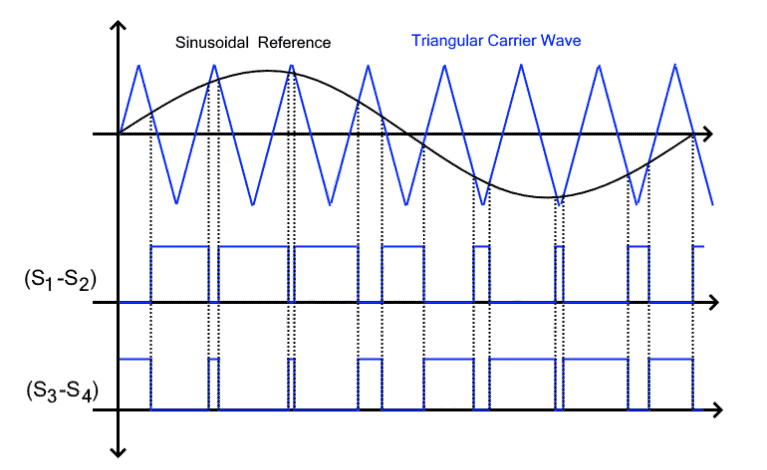

चित्र 5. साइनसॉइडल पीडब्लूएम जेनरेशन

साइनसॉइडल पीडब्लूएम एक मॉड्यूलेशन रणनीति है जो साइनसॉइडल संदर्भ सिग्नल के आधार पर दालें उत्पन्न करती है।पल्स की चौड़ाई संदर्भ तरंग के तात्कालिक आयाम के अनुसार भिन्न होती है, जिससे फ़िल्टरिंग के बाद आउटपुट साइन तरंग का अनुमान लगा सकता है।एसपीडब्लूएम का व्यापक रूप से इनवर्टर, मोटर ड्राइव और नवीकरणीय-ऊर्जा प्रणालियों में उपयोग किया जाता है क्योंकि यह मध्यम नियंत्रण जटिलता के साथ अच्छा हार्मोनिक प्रदर्शन प्रदान करता है।

स्पेस वेक्टर पल्स चौड़ाई मॉड्यूलेशन (एसवीपीडब्ल्यूएम)

स्पेस वेक्टर पीडब्लूएम एक उन्नत नियंत्रण रणनीति है जो प्रत्यक्ष तरंग रूप तुलना के बजाय इन्वर्टर के गणितीय वेक्टर मॉडल का उपयोग करती है।यह वोल्टेज स्थान में घूर्णन संदर्भ वेक्टर का अनुमान लगाने के लिए इष्टतम स्विचिंग स्थिति का चयन करता है।एसपीडब्ल्यूएम की तुलना में, एसवीपीडब्ल्यूएम डीसी बस वोल्टेज उपयोग में सुधार करता है और हार्मोनिक विरूपण को कम करता है, जिससे यह उच्च-प्रदर्शन मोटर ड्राइव और सटीक औद्योगिक नियंत्रण प्रणालियों के लिए उपयुक्त हो जाता है।

पीडब्लूएम जनरेशन के तरीके

पीडब्लूएम संकेतों को इस आधार पर भी वर्गीकृत किया जा सकता है कि दालें कैसे उत्पन्न होती हैं और हार्डवेयर में कैसे संरेखित होती हैं।ये पीडब्लूएम पीढ़ी के तरीके मॉड्यूलेशन रणनीति के बजाय टाइमर ऑपरेशन, स्विचिंग समरूपता और पल्स प्लेसमेंट पर ध्यान केंद्रित करते हैं।

सिंगल-एज पीडब्लूएम (एज-एलाइन्ड पीडब्लूएम)

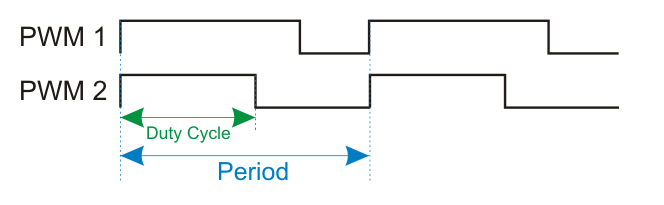

चित्र 6. किनारे-संरेखित पीडब्लूएम टाइमिंग

सिंगल-एज पीडब्लूएम सभी दालों को स्विचिंग अवधि के एक किनारे पर संरेखित करता है, आमतौर पर बढ़ते किनारे पर।कर्तव्य चक्र को इस निश्चित किनारे से पल्स को बढ़ाकर या छोटा करके समायोजित किया जाता है।हार्डवेयर टाइमर और तुलनित्र का उपयोग करके इस पीढ़ी विधि को लागू करना सरल है, लेकिन इसका असममित स्विचिंग पैटर्न हार्मोनिक विरूपण और विद्युत चुम्बकीय हस्तक्षेप को बढ़ा सकता है।

डबल-एज पीडब्लूएम (केंद्र-संरेखित पीडब्लूएम)

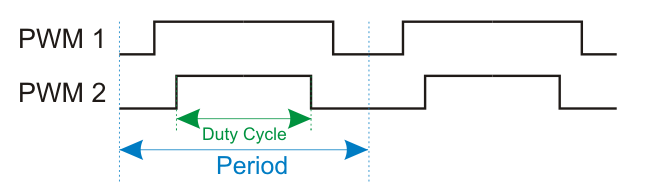

चित्र 7. केंद्र-संरेखित पीडब्लूएम समय

डबल-एज पीडब्लूएम मध्यबिंदु के चारों ओर सममित रूप से चालू और बंद करके स्विचिंग अवधि के भीतर पल्स को केंद्रित करता है।यह सममित समय वर्तमान संतुलन में सुधार करते हुए हार्मोनिक विरूपण और विद्युत चुम्बकीय हस्तक्षेप को कम करता है।इन फायदों के कारण, केंद्र-संरेखित पीडब्लूएम का उपयोग आमतौर पर सटीक मोटर ड्राइव और उच्च-प्रदर्शन पावर-नियंत्रण अनुप्रयोगों में किया जाता है।

कैरियर-आधारित पीडब्लूएम (तुलनित्र पीडब्लूएम)

कैरियर-आधारित पीडब्लूएम एक तुलनित्र का उपयोग करके उच्च आवृत्ति वाहक तरंग के साथ एक संदर्भ सिग्नल की तुलना करके दालों को उत्पन्न करता है।जब संदर्भ वाहक से अधिक हो जाता है, तो आउटपुट चालू हो जाता है।यह विधि एसपीडब्लूएम सहित कई पीडब्लूएम नियंत्रण रणनीतियों के लिए हार्डवेयर पीढ़ी की नींव के रूप में कार्य करती है, और इसे माइक्रोकंट्रोलर्स, डीएसपी और औद्योगिक नियंत्रकों में व्यापक रूप से कार्यान्वित किया जाता है।

माइक्रोकंट्रोलर्स और कंट्रोलर्स में पीडब्लूएम

Arduino में पल्स चौड़ाई मॉड्यूलेशन

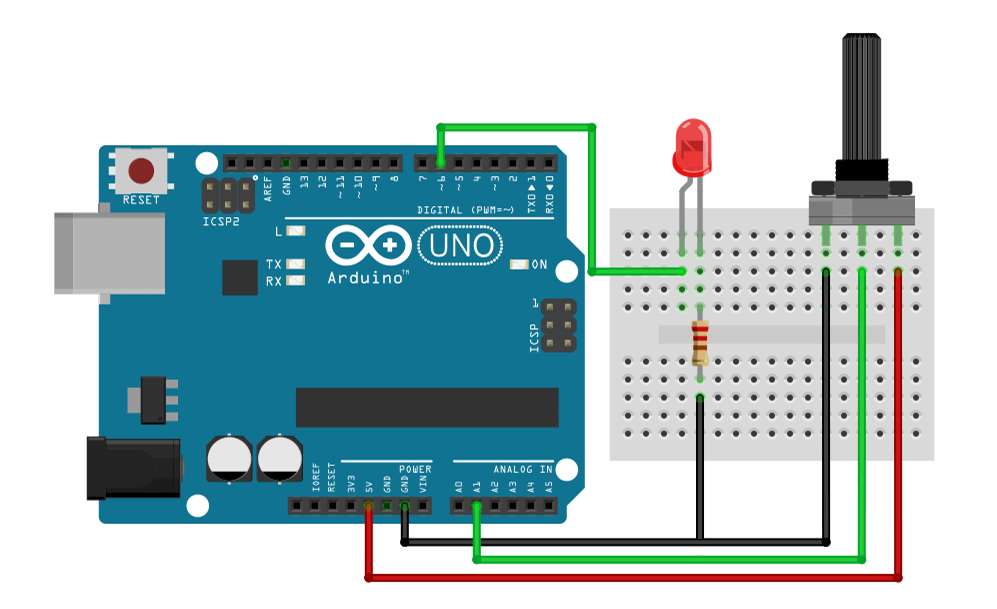

चित्र 8. Arduino PWM LED नियंत्रण

Arduino आंतरिक हार्डवेयर टाइमर का उपयोग करके पल्स चौड़ाई मॉड्यूलेशन उत्पन्न करता है जो आउटपुट पिन को उच्च और निम्न स्थितियों के बीच स्विच करता है।कर्तव्य चक्र को सॉफ्टवेयर के माध्यम से समायोजित किया जाता है, जो सीधे लोड पर वितरित औसत वोल्टेज को नियंत्रित करता है।कर्तव्य चक्र को बदलकर, Arduino आपूर्ति वोल्टेज को बदले बिना एलईडी चमक या मोटर गति को आसानी से बदल सकता है।पीडब्लूएम आवृत्ति आमतौर पर टाइमर सेटिंग्स द्वारा तय की जाती है, जो नियंत्रण कार्यों के दौरान स्थिर संचालन सुनिश्चित करती है।जैसा कि चित्र में दिखाया गया है, Arduino PWM पिन एक अवरोधक के माध्यम से एक एलईडी चलाता है, जो स्पष्ट रूप से दर्शाता है कि कर्तव्य चक्र भिन्नता दृश्य चमक को कैसे बदलती है।

ESP32 में पल्स चौड़ाई मॉड्यूलेशन

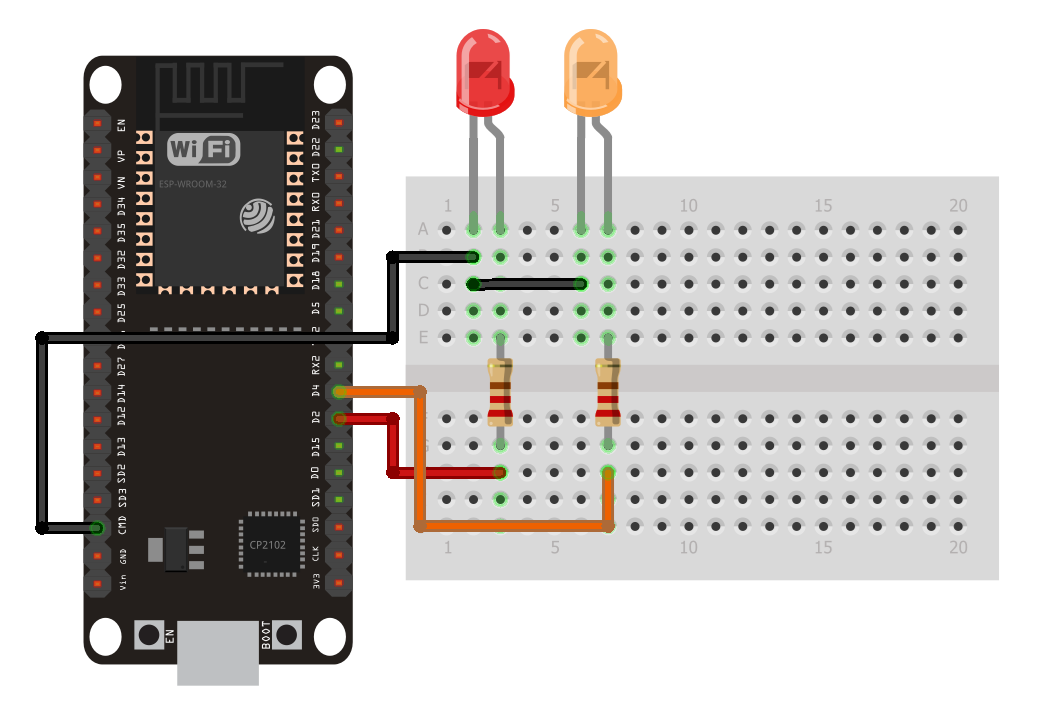

चित्र 9. ESP32 PWM आउटपुट उदाहरण

ESP32 समर्पित PWM हार्डवेयर मॉड्यूल का उपयोग करके उन्नत पल्स चौड़ाई मॉड्यूलेशन प्रदान करता है।यह सीपीयू पर लोड डाले बिना उच्च रिज़ॉल्यूशन, कई स्वतंत्र पीडब्लूएम चैनल और लचीली आवृत्ति नियंत्रण का समर्थन करता है।यह मोटर, एलईडी और IoT उपकरणों के लिए सटीक और प्रतिक्रियाशील पावर नियंत्रण की अनुमति देता है।ESP32 PWM उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है जिनके लिए तेज़ प्रतिक्रिया और सटीक आउटपुट विनियमन की आवश्यकता होती है।चित्र 9 ईएसपी32 को विभिन्न पीडब्लूएम कर्तव्य चक्रों के साथ कई एलईडी को नियंत्रित करते हुए दिखाता है, यह दर्शाता है कि प्रत्येक चैनल स्वतंत्र रूप से आउटपुट पावर को कैसे समायोजित करता है।

पीएलसी में पल्स चौड़ाई मॉड्यूलेशन

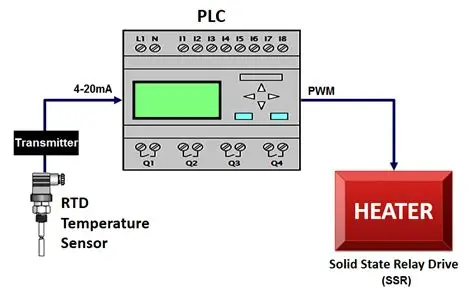

चित्र 10. पीएलसी पीडब्लूएम हीटर नियंत्रण

पीएलसी उच्च विश्वसनीयता के साथ हीटर, मोटर और एक्चुएटर्स जैसे औद्योगिक भार को नियंत्रित करने के लिए पल्स चौड़ाई मॉड्यूलेशन का उपयोग करते हैं।पीडब्लूएम आउटपुट को बिजली को सटीक रूप से विनियमित करने के लिए सेंसर फीडबैक या प्रोग्राम किए गए नियंत्रण तर्क के आधार पर समायोजित किया जाता है।यह विधि स्विचिंग उपकरणों पर विद्युत तनाव को कम करते हुए सुचारू नियंत्रण की अनुमति देती है।पीएलसी-आधारित पीडब्लूएम को विद्युत शोर और कठोर औद्योगिक वातावरण में विश्वसनीय रूप से संचालित करने के लिए डिज़ाइन किया गया है।जैसा कि चित्र में दिखाया गया है, पीएलसी एक सॉलिड-स्टेट रिले को चलाने के लिए पीडब्लूएम सिग्नल का उपयोग करता है जो तापमान प्रतिक्रिया के आधार पर हीटर की शक्ति को नियंत्रित करता है।

पल्स चौड़ाई मॉड्यूलेशन के अनुप्रयोग

पल्स चौड़ाई मॉड्यूलेशन का उपयोग व्यापक रूप से कम-शक्ति और उच्च-शक्ति इलेक्ट्रॉनिक अनुप्रयोगों में शक्ति को कुशलतापूर्वक और सटीक रूप से नियंत्रित करने के लिए किया जाता है।

1. मोटर गति नियंत्रण

पीडब्लूएम का उपयोग आमतौर पर डीसी मोटर्स, सर्वो मोटर्स और बीएलडीसी मोटर ड्राइव में मोटर को आपूर्ति किए गए औसत वोल्टेज को अलग करके गति और टॉर्क को नियंत्रित करने के लिए किया जाता है।यह विधि रोबोटिक्स, औद्योगिक स्वचालन और इलेक्ट्रिक वाहनों में सुचारू गति नियंत्रण और उच्च दक्षता प्रदान करती है।

2. एलईडी डिमिंग और प्रकाश नियंत्रण

एलईडी ड्राइवरों में, पीडब्लूएम निरंतर वर्तमान स्तर को बनाए रखते हुए एलईडी को तेजी से चालू और बंद करके चमक को नियंत्रित करता है।यह रंग परिवर्तन को रोकता है, दक्षता में सुधार करता है, और डिस्प्ले, ऑटोमोटिव लाइटिंग और स्मार्ट लाइटिंग सिस्टम में सटीक चमक समायोजन की अनुमति देता है।

3. विद्युत आपूर्ति और वोल्टेज विनियमन

पीडब्लूएम स्विच-मोड बिजली आपूर्ति, डीसी-डीसी कन्वर्टर्स और इनवर्टर में एक मुख्य तकनीक है।यह आउटपुट वोल्टेज और करंट को कुशलतापूर्वक नियंत्रित करने में मदद करता है, रैखिक नियामकों की तुलना में गर्मी उत्पादन को कम करता है।

4. ऑडियो सिग्नल जनरेशन

PWM का उपयोग क्लास-डी ऑडियो एम्पलीफायरों में ऑडियो सिग्नल को उच्च-आवृत्ति स्विचिंग सिग्नल में परिवर्तित करने के लिए किया जाता है।यह कम बिजली हानि और कॉम्पैक्ट सर्किट डिजाइन के साथ उच्च-शक्ति ऑडियो प्रवर्धन को सक्षम बनाता है।

5. ताप और तापमान नियंत्रण

पीडब्लूएम आपूर्ति के ऑन-ऑफ समय को समायोजित करके हीटर, हीटिंग तत्वों और तापमान नियंत्रण प्रणालियों को दी जाने वाली बिजली को नियंत्रित करता है।यह औद्योगिक हीटरों, सोल्डरिंग स्टेशनों और घरेलू उपकरणों में स्थिर तापमान विनियमन प्रदान करता है।

6. बैटरी चार्जिंग और ऊर्जा प्रबंधन

पीडब्लूएम को चार्जिंग करंट और वोल्टेज को प्रबंधित करने के लिए बैटरी चार्जर और सौर चार्ज नियंत्रकों में लगाया जाता है।यह चार्जिंग दक्षता में सुधार करता है, बैटरी को ओवरचार्जिंग से बचाता है और बैटरी जीवन बढ़ाता है।

7. माइक्रोकंट्रोलर और एंबेडेड सिस्टम

माइक्रोकंट्रोलर्स से पीडब्लूएम आउटपुट का व्यापक रूप से एनालॉग-जैसे सिग्नल, नियंत्रण एक्चुएटर्स और बाहरी उपकरणों के साथ इंटरफ़ेस उत्पन्न करने के लिए उपयोग किया जाता है।यह PWM को एम्बेडेड सिस्टम, IoT डिवाइस और नियंत्रण अनुप्रयोगों में महत्वपूर्ण बनाता है।

पीडब्लूएम बनाम रैखिक नियंत्रण बनाम चरण कोण नियंत्रण

पैरामीटर	पीडब्लूएम नियंत्रण	रैखिक नियंत्रण	चरण कोण नियंत्रण
बुनियादी नियंत्रण विधि	आउटपुट है अलग-अलग कर्तव्य चक्र द्वारा नियंत्रित	आउटपुट है वोल्टेज को रैखिक रूप से गिराकर नियंत्रित किया जाता है	आउटपुट है एसी तरंग संचालन में देरी करके नियंत्रित किया जाता है
विशिष्ट आपूर्ति प्रकार	डीसी पावर आपूर्ति	डीसी पावर आपूर्ति	एसी पावर आपूर्ति
नियंत्रण संकेत आवृत्ति	सामान्यतः 1 kHz से 100 kHz	शून्य स्विचिंग आवृत्ति	रेखा 50 हर्ट्ज या 60 हर्ट्ज की आवृत्ति
बिजली दक्षता	दक्षता आम तौर पर 85 प्रतिशत से 98 प्रतिशत	दक्षता आम तौर पर 30 प्रतिशत से 60 प्रतिशत	दक्षता आम तौर पर 70 प्रतिशत से 90 प्रतिशत
ऊष्मा उत्पादन	गर्मी का नुकसान है स्विचिंग ऑपरेशन के कारण कम	गर्मी का नुकसान है वोल्टेज ड्रॉप के कारण उच्च	गर्मी का नुकसान है आंशिक संचालन के दौरान मध्यम
आउटपुट वोल्टेज विनियमन	औसत वोल्टेज को कर्तव्य चक्र द्वारा नियंत्रित किया जाता है	आउटपुट वोल्टेज सीधे नियंत्रण इनपुट का अनुसरण करता है	आरएमएस वोल्टेज फायरिंग कोण के साथ बदलता रहता है
नियंत्रण संकल्प	ऊँचा डिजिटल टाइमर के साथ संकल्प	बहुत ऊँचा एनालॉग नियंत्रण के साथ संकल्प	मध्यम संकल्प एसी तरंग द्वारा सीमित है
सर्किट जटिलता	मध्यम स्विचिंग घटकों के साथ जटिलता	सरल पास तत्व के साथ सर्किट	मध्यम TRIAC या SCR का उपयोग करके जटिलता
ईएमआई और शोर स्तर	ईएमआई है बिना फ़िल्टर किए मध्यम से उच्च	ईएमआई बहुत है कम	ईएमआई ज्यादा है तरंगरूप विरूपण के कारण
विशिष्ट स्विचिंग युक्ति	MOSFET या आईजीबीटी	BJT या रैखिक नियामक	TRIAC या SCR
प्रतिक्रिया की गति	प्रतिक्रिया समय माइक्रोसेकंड में है	प्रतिक्रिया समय मिलीसेकंड में है	प्रतिक्रिया समय एसी जीरो क्रॉसिंग पर निर्भर करता है
लोड अनुकूलता	के लिए सर्वोत्तम मोटर एलईडी और पावर कन्वर्टर	निम्न के लिए सर्वोत्तम पावर एनालॉग लोड	के लिए सर्वोत्तम लैंप हीटर और एसी मोटर
पावर रेटिंग रेंज	1 वाट से कई किलोवाट तक	आमतौर पर नीचे 50 वाट	सामान्यतः से 100 वाट से कई किलोवाट तक
सटीकता पर नियंत्रण रखें	सटीकता टाइमर रिज़ॉल्यूशन पर निर्भर करता है	बहुत सटीक और सुचारू नियंत्रण	सटीकता लाइन वोल्टेज भिन्नता से प्रभावित
सामान्य अनुप्रयोग	मोटर की गति एसएमपीएस एलईडी डिमिंग को नियंत्रित करें	ऑडियो एम्पलीफायर सेंसर सर्किट	लाइट डिमर्स प्रशंसक नियामक हीटर नियंत्रण

निष्कर्ष

पल्स चौड़ाई मॉड्यूलेशन स्विचिंग सिग्नल के कर्तव्य चक्र को अलग करके कुशल और सटीक पावर नियंत्रण प्रदान करता है।विभिन्न पीडब्लूएम प्रकार और पीढ़ी के तरीके तरंगरूप गुणवत्ता, दक्षता और सिस्टम प्रदर्शन को प्रभावित करते हैं।पीडब्लूएम का उपयोग व्यापक रूप से माइक्रोकंट्रोलर, पीएलसी और मोटर, प्रकाश व्यवस्था, बिजली रूपांतरण और तापमान नियंत्रण के लिए पावर इलेक्ट्रॉनिक्स में किया जाता है।इसकी सरलता और दक्षता इसे आधुनिक इलेक्ट्रॉनिक अनुप्रयोगों में आवश्यक बनाती है।
