SN74HC00N NAND गेट IC: विनिर्देशों और अनुप्रयोगों को समझाया गया

SN74HC00N एक लोकप्रिय एकीकृत सर्किट है जिसमें चार स्वतंत्र 2-इनपुट नंद गेट होते हैं, जो आमतौर पर डिजिटल इलेक्ट्रॉनिक्स में उपयोग किए जाते हैं।यह लेख आपको SN74HC00N की सुविधाओं, विनिर्देशों और सामान्य उपयोगों के माध्यम से चलेगा, जिससे आपके लिए यह समझना आसान हो जाएगा कि विभिन्न इलेक्ट्रॉनिक परियोजनाओं में इस घटक को कैसे लागू किया जा सकता है।चाहे आप घर के उपयोग या अधिक जटिल प्रणालियों के लिए सर्किट डिजाइन कर रहे हों, आपको वे सभी जानकारी मिल जाएगी, जिन्हें आपको आरंभ करने की आवश्यकता है।

सूची

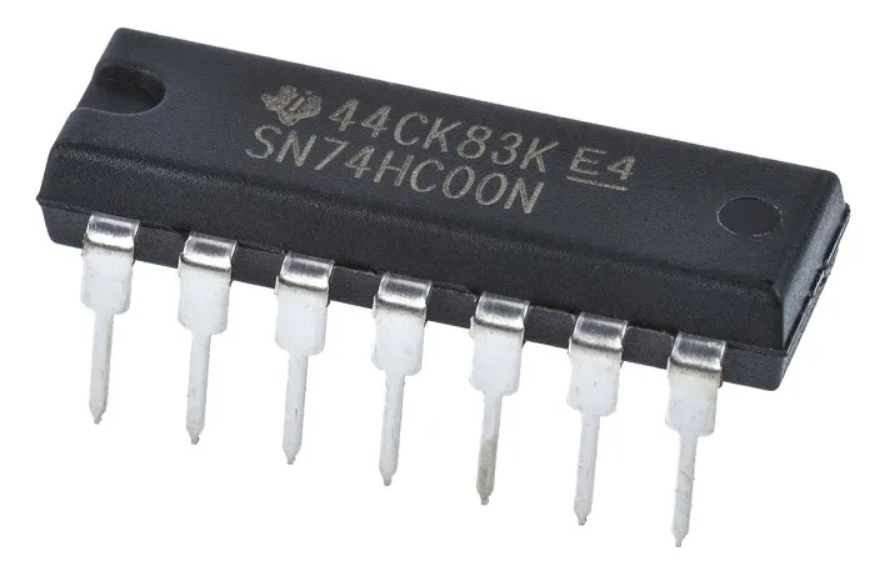

SN74HC00N एकीकृत सर्किट का परिचय

SN74HC00N एक 14-पिन आईसी है जिसमें चार स्वतंत्र 2-इनपुट नंद गेट हैं।एक नंद गेट डिजिटल सर्किट में एक मूल तत्व है, जहां यह और ऑपरेशन के रिवर्स करता है।NAND गेट के बूलियन फ़ंक्शन को y = (A • B) ̅ के रूप में लिखा गया है, जिसका अर्थ है कि आउटपुट सच होगा जब तक कि दोनों इनपुट (A और B) एक ही समय में सही नहीं होते हैं।

SN74HC00N के भीतर चार गेटों में से प्रत्येक अपने आप काम करता है, जिससे आप डिजिटल लॉजिक प्रोजेक्ट्स में विभिन्न कार्यों के लिए उनका उपयोग कर सकते हैं।आप इस चिप का उपयोग कई प्रकार के कार्यों के लिए कर सकते हैं जैसे कि निर्णय लेना, टॉगल करना, या सर्किट में अनुक्रमों को नियंत्रित करना।यह 2 V से 6 V की वोल्टेज रेंज के भीतर काम करता है, जो आपको कम और उच्च-वोल्टेज सिस्टम दोनों को डिजाइन करते समय लचीलापन देता है।SN74HC00N 10 LSTTL लोड को संभाल सकता है, जिसका अर्थ है कि यह बहुत अधिक शक्ति का उपयोग किए बिना अन्य डिजिटल उपकरणों या सर्किट को आसानी से चला सकता है।

पुराने लॉजिक आईसी की तुलना में इसकी कम बिजली की खपत, यह उन परियोजनाओं के लिए एक बढ़िया विकल्प है जहां आपको ऊर्जा बचाने की आवश्यकता है।आप इसका उपयोग एम्बेडेड सिस्टम जैसे क्षेत्रों में या माइक्रोकंट्रोलर से कनेक्ट करते समय, या किसी भी डिजिटल सिस्टम में कर सकते हैं, जहां शक्ति का संरक्षण एक लक्ष्य है।

SN74HC00N की प्रमुख विशेषताएं

SN74HC00N कई विशेषताएं प्रदान करता है जो इसे विभिन्न प्रकार के डिजिटल लॉजिक एप्लिकेशन में उपयोगी बनाते हैं:

बफ़र्ड इनपुट

आईसी बफर इनपुट से सुसज्जित है, जो संसाधित होने से पहले इनपुट संकेतों को स्थिर और साफ करने के लिए डिज़ाइन किए गए हैं।यह सुविधा सिग्नल शोर और हस्तक्षेप को कम करती है, यह सुनिश्चित करती है कि इनपुट सटीक और विश्वसनीय हैं।यह आपको सिग्नल विरूपण से बचने में मदद कर सकता है, खासकर जब कई जुड़े उपकरणों से निपटते हैं।

वाइड ऑपरेटिंग वोल्टेज रेंज (2 वी से 6 वी)

SN74HC00N 2 V से 6 V की एक विस्तृत वोल्टेज रेंज में काम करता है। यह विभिन्न अनुप्रयोगों में उपयोग किए जाने के लिए पर्याप्त बहुमुखी बनाता है, कम-वोल्टेज बैटरी-संचालित उपकरणों से लेकर उच्च वोल्टेज सिस्टम तक।आप इसे छोटे, शक्ति-सचेत सर्किट और बड़े सेटअप दोनों को फिट करने के लिए अनुकूलित कर सकते हैं जिन्हें उच्च वोल्टेज की आवश्यकता होती है।

वाइड ऑपरेटिंग तापमान रेंज (-40 ° C से +85 ° C)

आईसी चरम तापमान में कुशलता से संचालित हो सकता है, कम से कम से -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस के रूप में उच्च।यह विस्तृत तापमान सहिष्णुता उन उपकरणों के लिए एक अच्छा विकल्प बनाती है जो कठोर पर्यावरणीय परिस्थितियों, जैसे कि औद्योगिक इलेक्ट्रॉनिक्स या आउटडोर सिस्टम के संपर्क में आएगी, जहां तापमान में उतार -चढ़ाव हो सकता है।

फैनआउट 10 LSTTL लोड तक का समर्थन करता है

SN74HC00N 10 LSTTL लोड के लिए फैनआउट का समर्थन करता है।इसका मतलब यह है कि एक आउटपुट प्रदर्शन खोए बिना 10 अन्य उपकरणों या तर्क गेट तक ड्राइव कर सकता है।यह बड़े, अधिक जटिल सर्किटों में उपयोगी है जहां कई कनेक्शन की आवश्यकता होती है।

कम बिजली की खपत

पुराने तर्क IC की तुलना में, SN74HC00N को कम शक्ति का उपयोग करने के लिए डिज़ाइन किया गया है।यह एक अच्छा विकल्प बनाता है जब आप उन परियोजनाओं पर काम कर रहे होते हैं जहां ऊर्जा दक्षता एक चिंता का विषय है, जैसे कि पोर्टेबल उपकरणों में जो बैटरी पावर पर भरोसा करते हैं।यह गर्मी उत्पादन को कम रखने में भी मदद करता है, जो कि लगातार संचालित होने वाली बड़ी प्रणालियों में दीर्घकालिक विश्वसनीयता के लिए फायदेमंद है।

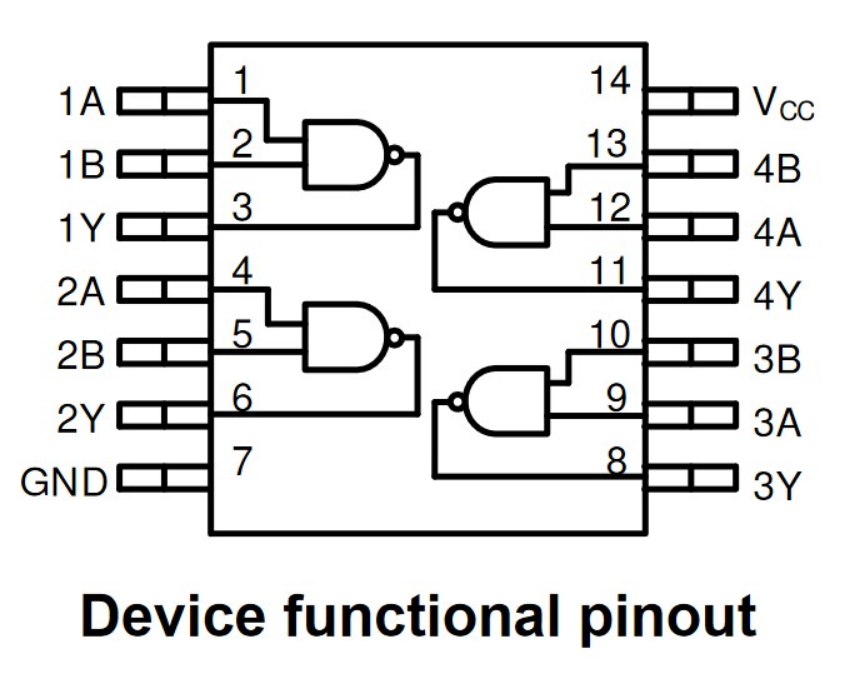

SN74HC00N पिन कॉन्फ़िगरेशन

नाम	पिन (डी, डीबी, एन, एनएस, पीडब्लू, जे, या डब्ल्यू)	पिन (एफके)	मैं/ओ	विवरण
1 क	1	2	इनपुट	चैनल 1, इनपुट ए
1 बी	2	3	इनपुट	चैनल 1, इनपुट बी
1 वर्ष	3	4	उत्पादन	चैनल 1, आउटपुट वाई
2 ए	4	5	इनपुट	चैनल 2, इनपुट ए
2 बी	5	6	इनपुट	चैनल 2, इनपुट बी
2y	6	8	उत्पादन	चैनल 2, आउटपुट वाई
3 ए	9	11	इनपुट	चैनल 3, इनपुट ए
3 बी	10	13	इनपुट	चैनल 3, इनपुट बी
3y	8	14	उत्पादन	चैनल 3, आउटपुट वाई
4 ए	12	12	इनपुट	चैनल 4, इनपुट ए
4 बी	13	16	इनपुट	चैनल 4, इनपुट बी
4y	11	19	उत्पादन	चैनल 4, आउटपुट वाई
Gnd	7	16	-	मैदान
एनसी	-	1, 5, 7, 11, 15, 17	-	आंतरिक रूप से जुड़ा नहीं है
वीसीसी	14	20	-	सकारात्मक आपूर्ति

SN74HC00N का CAD मॉडल

SN74HC00N प्रतीक

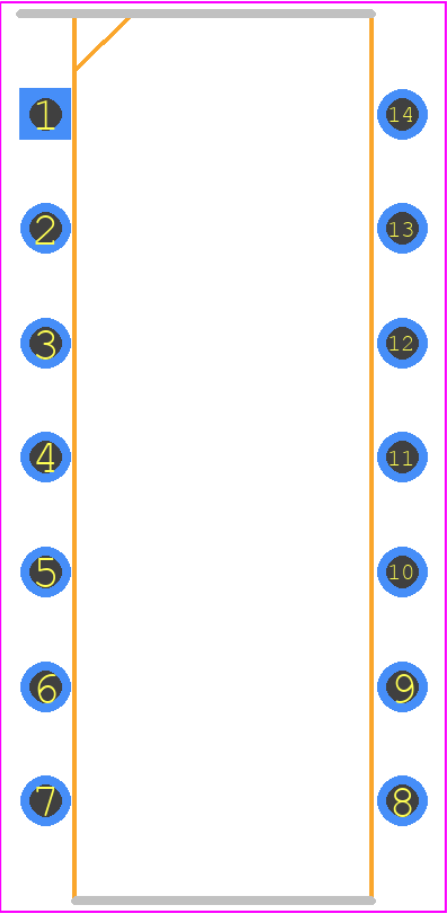

SN74HC00N पदचिह्न

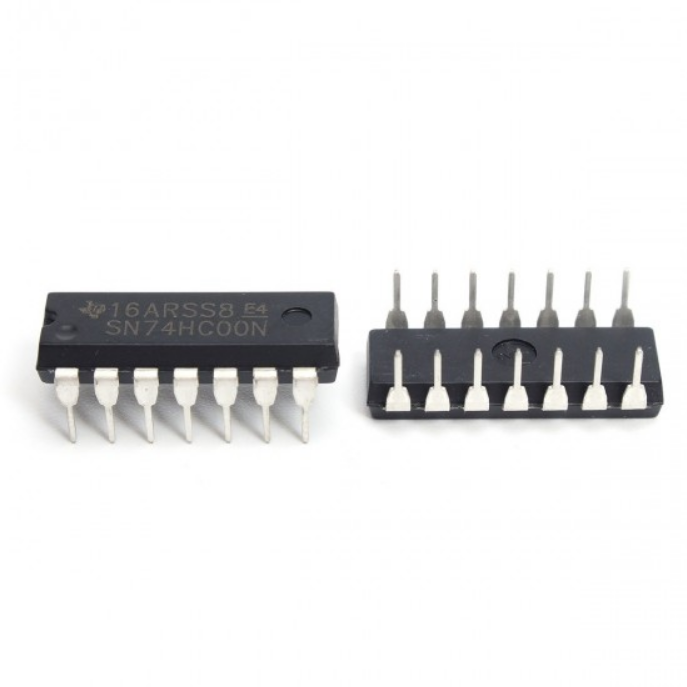

SN74HC00N का 3 डी मॉडल

SN74HC00N के तकनीकी विनिर्देश

टेक्सास इंस्ट्रूमेंट्स के SN74HC00N में ऑपरेटिंग वोल्टेज, बिजली की खपत और तर्क स्तर जैसे तकनीकी चश्मे शामिल हैं।इसके समान भाग भी हैं जिनका उपयोग आपके डिजाइन की जरूरतों के आधार पर किया जा सकता है।

प्रकार	पैरामीटर
जीवनचक्र स्थिति	सक्रिय (अंतिम अद्यतन: 1 दिन पहले)
फैक्टरी लीड टाइम	12 सप्ताह
संपर्क चढ़ाना	सोना
माउन्टिंग का प्रकार	होल के माध्यम से
पिन की संख्या	14
तर्क स्तर-उच्च	1.5V ~ 4.2V
परिचालन तापमान	-40 ° C ~ 85 ° C
शृंखला	74HC
भाग की स्थिति	सक्रिय
समाप्ति की संख्या	14
टर्मिनल खत्म	मैट टिन (एसएन)
टर्मिनल स्थिति	दोहरी
वोल्टेज आपूर्ति	5V
पिन काउंट	14
अधिकतम आउटपुट करंट	4ma
आपूर्ति वोल्टेज-मैक्स (वीएसयूपी)	6V
वज़न	927.99329mg
तर्क स्तर-कम	0.5V ~ 1.8V
पैकेजिंग	नली
JESD-609 कोड	ई 3
नमी संवेदनशीलता स्तर (एमएसएल)	1 (असीमित)
ईसीसीएन कोड	Ear99
वोल्टेज - आपूर्ति	2v ~ 6v
कार्यों की संख्या	4
आधार भाग संख्या	74HC00
आउटपुट की संख्या	1
प्रचालन आपूर्ति वोल्टेज	5V
आपूर्ति वोल्टेज-मिन (वीएसयूपी)	2 वी
चैनल की संख्या	4
लोड कैपेसिटेंस	50pf
प्रचार देरी	15 एनएस
देरी का समय चालू करें	20 एनएस
तर्क समारोह	नन्द
तर्क प्रकार	नंद गेट
श्मिट ट्रिगर	नहीं
ऊंचाई	5.08 मिमी
चौड़ाई	6.35 मिमी
लंबाई	19.3 मिमी
मोटाई	3.9 मिमी
विकिरण कठोरता	नहीं
SVHC तक पहुँचें	कोई एसवीएचसी नहीं
रोह्स स्टेटस	ROHS3 आज्ञाकारी
सीसा मुक्त	सीसा मुक्त

SN74HC00N की पूर्ण अधिकतम रेटिंग

पैरामीटर	विवरण	मिन	मैक्स	इकाई
वीसीसी	वोल्टेज आपूर्ति	-0.5	7	वी
Iik	इनपुट क्लैंप करंट	± 20		एमए
	छठी < -0.5 V or VI > वीसीसी + 0.5 वी
IOK	आउटपुट क्लैंप करंट	± 20		एमए
	वो < -0.5 V or VO > वीसीसी + 0.5 वी
आईओ	निरंतर आउटपुट करंट	± 25		एमए
	VO = 0 से VCC
निरंतर वर्तमान	VCC या GND के माध्यम से निरंतर वर्तमान	± 50		एमए

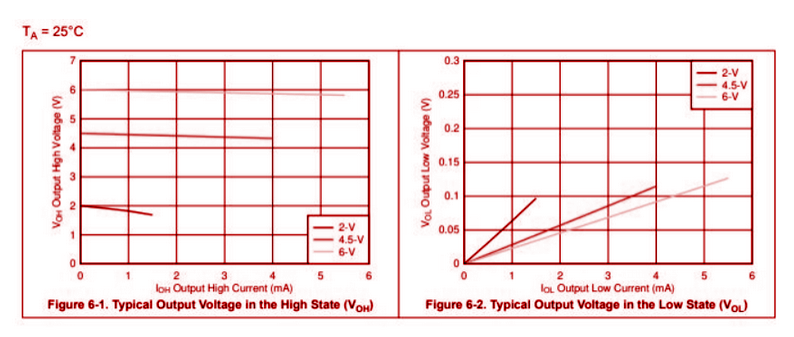

SN74HC00N की विशिष्ट विशेषताएं

SN74HC00N के समकक्ष

समतुल्य भाग	प्रतिस्थापन प्रकार	स्थिति	विवरण
SN74HC00NP3	ड्रॉप-इन रिप्लेसमेंट	बंद	नंद गेट, CMOS, PDIP14
SN74HC00JP4	ड्रॉप-इन रिप्लेसमेंट	बंद	नंद गेट, CMOS, CDIP14
SN74HC00N-10	ड्रॉप-इन रिप्लेसमेंट	बंद	नंद गेट, एचसी/यूएच श्रृंखला, 4-फन्क, 2-इनपुट, सीएमओएस, पीडीआईपी 144
SN74HC00NE4	ड्रॉप-इन रिप्लेसमेंट	सक्रिय	नंद गेट, एचसी श्रृंखला, 4-फन्क, 2-इनपुट, सीएमओएस, पीडीआईपी 14
SNJ54HC00J	ड्रॉप-इन रिप्लेसमेंट	सक्रिय	नंद गेट, एचसी श्रृंखला, 4-फन्क, 2-इनपुट, सीएमओएस, सीडीआईपी 14

SN74HC00N के समान विनिर्देशों के साथ भाग

टेक्सास इंस्ट्रूमेंट्स SN74HC00N के साथ सही शेयर समान विनिर्देशों पर सूचीबद्ध तीन भाग।

भाग संख्या	SN74HC00N	CD74HC00E	MC74HC03AN	SN74HC03N
उत्पादक	टेक्सास इंस्ट्रूमेंट्स	टेक्सास इंस्ट्रूमेंट्स	अर्धचालक पर	टेक्सास इंस्ट्रूमेंट्स
पैकेज / मामला	14-डिप (0.300, 7.62 मिमी)	14-डिप (0.300, 7.62 मिमी)	14-डिप (0.300, 7.62 मिमी)	14-डिप (0.300, 7.62 मिमी)
इनपुट की संख्या	2	2	2	2
पिन की संख्या	14	14	14	14
तर्क समारोह	नन्द	नन्द	नन्द	नन्द
प्रचार देरी	15 एनएस	27 एनएस	15 एनएस	20 एनएस
वोल्टेज आपूर्ति	5 वी	5 वी	4.5 वी	3 वी
निष्क्रिय करंट	2 μA	2 μA	2 μA	1 μA
तकनीकी	सीएमओएस	सीएमओएस	सीएमओएस	सीएमओएस

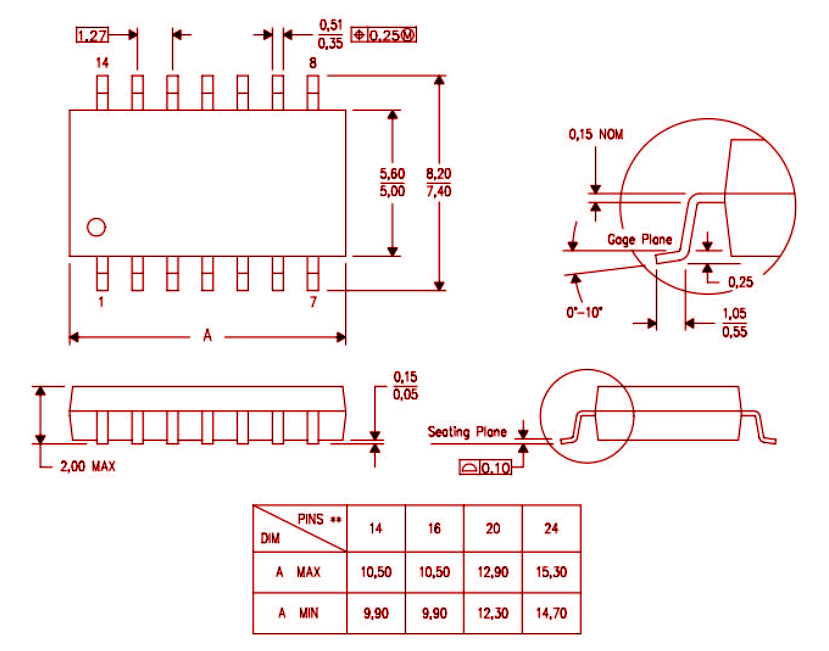

SN74HC00N की पैकेज जानकारी

टेक्सास इंस्ट्रूमेंट्स के बारे में - SN74HC00N के निर्माता

टेक्सास इंस्ट्रूमेंट्स (TI) अर्धचालकों की दुनिया में एक प्रसिद्ध कंपनी है, जो इलेक्ट्रॉनिक्स में उपयोग किए जाने वाले विभिन्न प्रकार के उत्पादों का निर्माण करती है।वे एनालॉग और डिजिटल प्रोसेसिंग जैसी चीजों के लिए भाग प्रदान करने पर ध्यान केंद्रित करते हैं।TI के उत्पादों, जैसे SN74HC00N, का उपयोग दुनिया भर में कई उद्योगों में किया जाता है, जिसमें उपभोक्ता इलेक्ट्रॉनिक्स, कार, औद्योगिक सिस्टम और संचार शामिल हैं।

टीआई के चिप्स का उपयोग विभिन्न प्रकार की इलेक्ट्रॉनिक परियोजनाओं में किया जाता है, चाहे वह घर का उपकरण हो या अधिक जटिल प्रणाली।वे आपके उत्पादों के साथ काम करने में मदद करने के लिए उपकरण और समर्थन भी प्रदान करते हैं।30 से अधिक देशों में एक उपस्थिति के साथ, TI अर्धचालकों की दुनिया में नए समाधान लाकर आगे रहता है, जब आप SN74HC00N जैसे विश्वसनीय, उच्च गुणवत्ता वाले घटकों की तलाश में अपने उत्पादों को एक ठोस विकल्प बनाते हैं।

डाटशीट पीडीएफ

SN74HC00N DATASHEETS:

Sn74hc00n.pdf

CD74HC00E DATASHEETS:

CD74HC00E.PDF

MC74HC03AN DATASHEETS:

MC74HC03AN.PDF

MC74HC03AN.PDF

SN74HC03N डेटशीट:

Sn74hc03n.pdf

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1। SN74HC00N के पास कितने पिन हैं?

SN74HC00N कुल 14 पिन के साथ आता है, जिसका उपयोग आप अपने सर्किट में विभिन्न कनेक्शनों के लिए कर सकते हैं।

2। SN74HC00N की ऑपरेटिंग तापमान रेंज क्या है?

SN74HC00N -40 ° C से +85 ° C तक के तापमान में काम कर सकता है, जिससे यह विभिन्न वातावरणों के लिए उपयुक्त हो जाता है।

3। SN74HC00N का अधिकतम आउटपुट करंट क्या है?

अधिकतम वर्तमान जो SN74HC00N आउटपुट कर सकता है, 4MA है, जो अन्य जुड़े उपकरणों को पावर करते समय मदद करता है।

4। SN74HC00N के लिए अधिकतम आपूर्ति वोल्टेज क्या है?

SN74HC00N को संभालने वाला उच्चतम वोल्टेज 6V है, इसलिए इसका उपयोग उन प्रणालियों में किया जा सकता है जो इस वोल्टेज के साथ काम करते हैं।

5। SN74HC00N के लिए आपूर्ति वोल्टेज रेंज क्या है?

SN74HC00N पर संचालित वोल्टेज रेंज 2V और 6V के बीच है, जो आपके सिस्टम को पावर करते समय आपको लचीलापन देता है।

6। SN74HC00N पैक कैसे किया जाता है?

SN74HC00N आमतौर पर एक ट्यूब में पैक किया जाता है, जिससे संभालना और स्टोर करना आसान हो जाता है।
