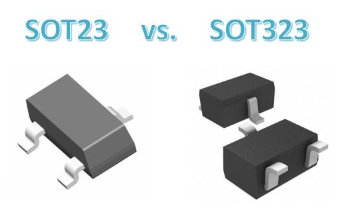

SOT23 और SOT323: क्या अंतर है?

छोटा रूपरेखा ट्रांजिस्टर (एसओटी) पैकेज परिवार कॉम्पैक्ट और कुशल इलेक्ट्रॉनिक डिजाइन की आधारशिला है, जो ज्यादातर सतह-माउंट प्रौद्योगिकी (एसएमटी) के माध्यम से है।स्मार्टफोन, लैपटॉप और अन्य उच्च-घनत्व वाले उपकरणों में पाया गया, SOT23 जैसे SOT पैकेज और इसके स्लिमर वेरिएंट, TSOT, आपको इष्टतम अंतरिक्ष उपयोग प्राप्त करने में सक्षम बनाते हैं।इन पैकेजों के बीच सूक्ष्म अंतर - जैसे ऊंचाई और पदचिह्न - आधुनिक सर्किटरी में एक सक्रिय भूमिका निभाते हैं, लेआउट, गर्मी प्रबंधन और घटक घनत्व के आसपास के फैसले को प्रभावित करते हैं।डिवाइस-विशिष्ट आवश्यकताओं और प्रदर्शन लक्ष्यों के आधार पर सही पैकेज का चयन करने के लिए इन विविधताओं को समझना बुनियादी है।

सूची

SOT23 और SOT323 की तुलना

SOT23 और SOT323 पैकेज इलेक्ट्रॉनिक उपकरणों में आवास की सतह पर चढ़कर ट्रांजिस्टर में बुनियादी हैं।SOT23 में तीन टर्मिनल हैं।लीड पिच 1.9 मिमी है।शरीर के आयाम 2.9 मिमी x 1.33 मिमी x 1 मिमी हैं।SOT323 में तीन टर्मिनल भी हैं।लीड पिच 1.3 मिमी है।आयाम 2 मिमी x 1.25 मिमी x 0.95 मिमी हैं।

विभिन्न प्रकार के विचार SOT23 या SOT323 का उपयोग करने के निर्णय को प्रभावित करते हैं।SOT23 अक्सर उन परिदृश्यों में इष्ट होता है जहां थोड़ा बड़ा बोर्ड स्थान लचीला होता है।इसके विपरीत, SOT323, अपने कम आकार के साथ, उन डिजाइनों में लाभप्रद साबित होता है, जहां हर मिलीमीटर गिना जाता है, कसकर पैक किए गए इलेक्ट्रॉनिक्स में दक्षता बढ़ाने के लिए विचारशील पीसीबी लेआउट योजना पर जोर देता है।

इलेक्ट्रॉनिक्स में, पैकेजों का चयन उत्पादों के डिजाइन और प्रदर्शन को आकार देता है।SOT23 अपनी व्यापक पिच के कारण मैनुअल टांका लगाने में अधिक आसानी प्रदान करता है, जबकि SOT323 स्वचालित विधानसभा सेटिंग्स में चमकता है जहां स्थान का संरक्षण और वजन कम करने से पूर्वता होती है।

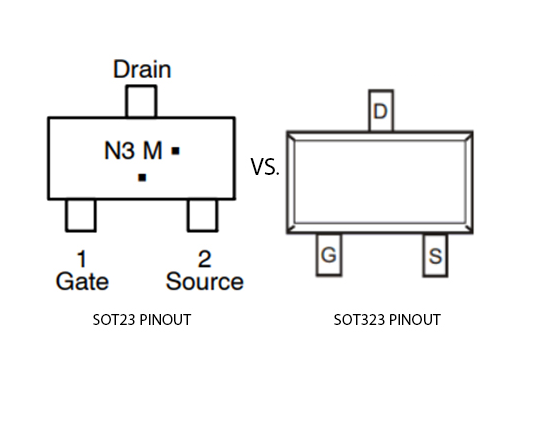

पिन विन्यास

सुविधाओं में अंतर

विशेषता	एसओटी -23	SOT-323
आवेदन	कैन-बस और इंटरफ़ेस ईएसडी सुरक्षा	कैन-बस और इंटरफ़ेस ईएसडी सुरक्षा
पैकेज प्रकार	एसओटी -23	SOT-323
पैकेज ऊंचाई	1.2 मिमी	1.1 मिमी
AEC-Q101 योग्य संस्करण	उपलब्ध	उपलब्ध
कार्य -सीमा	Vcan16a2: ± 16v / vcan33a2: ± 33V	Vcan16a2: ± 16v / vcan33a2: ± 33V
रिसाव वर्तमान	<0.05 μA	<0.05 μA
लोड कैपेसिटेंस (सीडी)	Vcan16a2: <18.5 pF / VCAN33A2: <9.7 pF	Vcan16a2: <18.5 pF / VCAN33A2: <9.7 pF
ईएसडी संरक्षण (IEC 61000-4-2)	± 30 केवी (संपर्क और वायु निर्वहन)	± 30 केवी (संपर्क और वायु निर्वहन)
टांका -निरीक्षण	एओआई (स्वचालित ऑप्टिकल निरीक्षण)	एओआई (स्वचालित ऑप्टिकल निरीक्षण)
पिन चढ़ाना	टिन (एसएन)	टिन (एसएन)

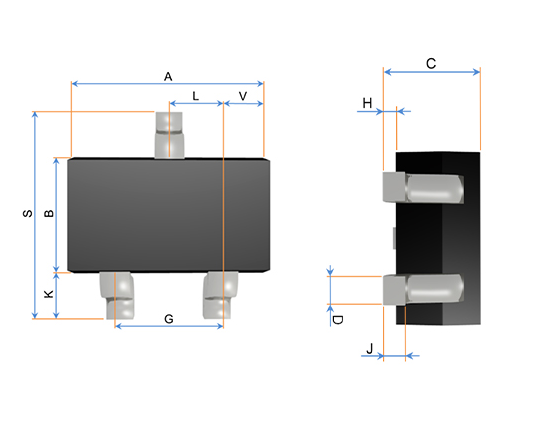

SOT23 और SOT323 में पैरामीटर विविधताएं

SOT23 और SOT323 पैकेज आकार में उल्लेखनीय अंतर प्रदर्शित करते हैं, विशेष रूप से पिच और लंबाई में।SOT23 की 'G' की लंबाई 1.9 मिमी है, जो SOT323 के 1.3 मिमी के साथ विपरीत है।इसी तरह, SOT23 के लिए 'एल' की लंबाई 0.95 मिमी है, जबकि यह SOT323 के लिए 0.65 मिमी है।ये अंतर सर्किट बोर्डों पर घटक लेआउट और अंतरिक्ष दक्षता को गहराई से प्रभावित करते हैं।

घटकों का चयन करते समय, आवेदन-विशिष्ट आवश्यकताओं के खिलाफ आयामों को सत्यापित करना एक विचारशील अभ्यास है।आप अक्सर सर्किट बोर्ड स्पेस और असेंबली प्रक्रियाओं की संगतता से उत्पन्न बाधाओं पर विचार -विमर्श कर सकते हैं।SOT323 का छोटा आकार उच्च घनत्व घटक व्यवस्था या अधिक कॉम्पैक्ट संरचनाओं के लिए लक्ष्य के डिजाइन के लिए अपील कर सकता है।

SOT323 और SOT23 के पैकेज आयाम

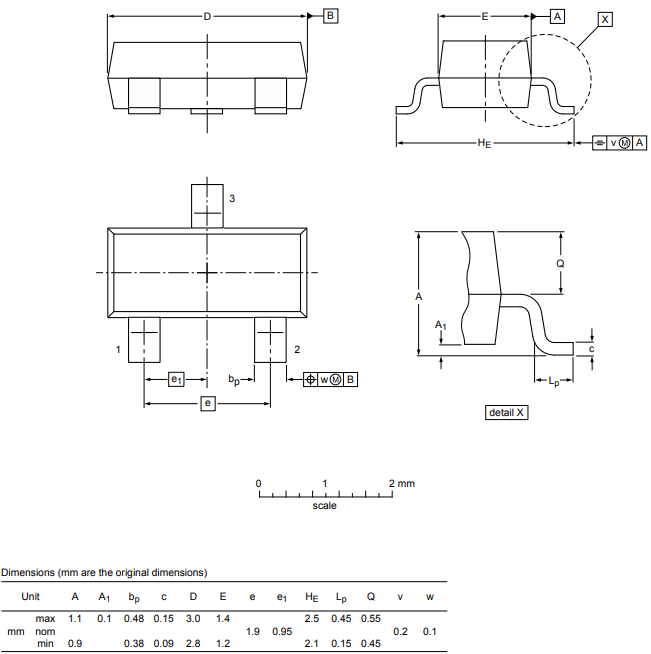

SOT23 पैकेज डिजाइन अंतर्दृष्टि

SOT23 पैकेज पैरामीटर

प्रतीक	पैरामीटर	मिन	प्रकार	नामांकित करना	अधिकतम	इकाई
डी	पैकेज लंबाई	2.8		2.9	3	मिमी
ईटी	पैकेज चौड़ाई	1.2		1.3	1.4	मिमी
ए	बैठा हुआ ऊँचाई	0.9		1	1.1	मिमी
ईटी	नाममात्र की पिच	-	■	1.9	-	मिमी
ईआई	न्यूनतम पिच	-	-	-	-	मिमी
एन 2	समाप्ति की वास्तविक मात्रा	-	■	3	-

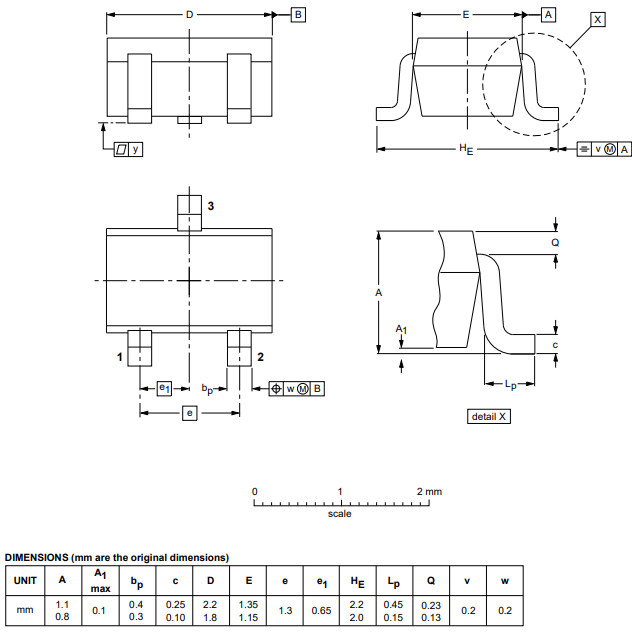

SOT323 पैकेज डिजाइन अंतर्दृष्टि

SOT23 पैकेज पैरामीटर

प्रतीक	पैरामीटर	मिन	प्रकार	नामांकित करना	अधिकतम	इकाई
डी	पैकेज लंबाई	1.8		2	२.२	मिमी
ईटी	पैकेज चौड़ाई	1.15		1.25	1.35	मिमी
ए	बैठा हुआ ऊँचाई	0.8		0.95	1.1	मिमी
ईटी	नाममात्र की पिच	-	■	1.3	-	मिमी
एन 2	समाप्ति की वास्तविक मात्रा	-	■	3	-

SOT23 और SOT323 में सोल्डरिंग भेद

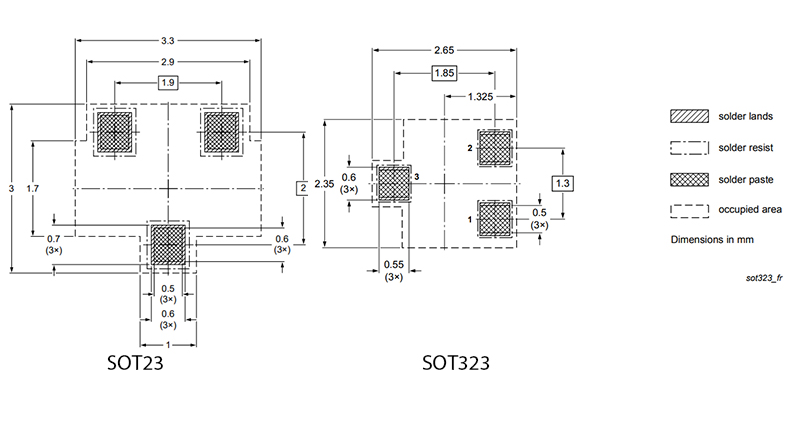

इलेक्ट्रॉनिक उपकरणों में एक लेप लगाकर टाँका लगाना

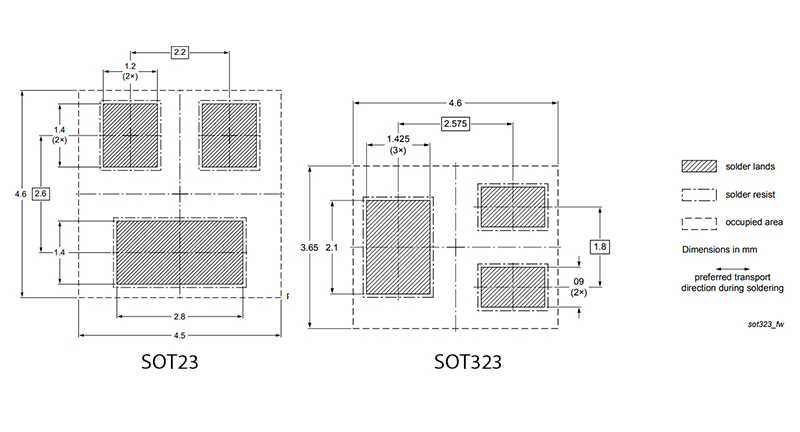

वेव सोल्डरिंग

निष्कर्ष

SOT23 और SOT323 जैसे SOT पैकेजों के बीच चयन करने में, आपको आकार, थर्मल गुणों और इलेक्ट्रॉनिक प्रदर्शन के बीच जटिल संतुलन पर विचार करना चाहिए।SOT323 का छोटा पदचिह्न अत्यधिक कॉम्पैक्ट डिजाइनों में लाभ प्रदान करता है, हालांकि यह थर्मल अपव्यय में चुनौतियों का परिचय दे सकता है।इसके विपरीत, SOT23 लेआउट के लिए फायदेमंद हो सकता है जिसमें थोड़ा अधिक स्थान और आसान गर्मी प्रबंधन की आवश्यकता होती है।एसओटी पैकेजों का विचारशील चयन घटक दक्षता और सिस्टम विश्वसनीयता को बढ़ाता है, उपभोक्ता इलेक्ट्रॉनिक्स में इष्टतम प्रदर्शन को प्राप्त करने में आयाम-जागरूक डिजाइन के महत्व पर जोर देता है।

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1। एसओटी किस लिए खड़ा है?

एसओटी, या स्मॉल आउटलाइन ट्रांजिस्टर, सेमीकंडक्टर उपकरणों के भीतर एक कॉम्पैक्ट पैकेजिंग तकनीक का संकेत देता है जो सीमित स्थानों में दक्षता को बढ़ाता है।

2। SOT23 और SOT323 क्या हैं?

SOT23 और SOT323 प्लास्टिक, सतह पर चढ़कर पैकेज हैं जो उनके अनुकूलनशीलता के लिए बेशकीमती हैं।SOT23 SOT323 से बड़ा है, जो विशिष्ट सर्किट मांगों के लिए अनुकूल थर्मल और विद्युत लक्षणों को प्रभावित करता है।आप अक्सर SOT23 चुन सकते हैं जब थर्मल प्रबंधन सर्वोपरि होता है, क्योंकि इसका आकार बेहतर गर्मी अपव्यय की सुविधा देता है।

3। SOT23 में कितने टर्मिनल हैं?

SOT23 पैकेज में तीन टर्मिनल शामिल हैं।यह कॉन्फ़िगरेशन ट्रांजिस्टर में गेट, स्रोत और नाली कनेक्शन जैसे कार्यों के साथ संरेखित करता है, विविध इलेक्ट्रॉनिक अनुप्रयोगों के साथ संरेखित करता है।इस तरह का लेआउट आधुनिक डिवाइस डिजाइन के लिए आवश्यक कार्यक्षमता और कॉम्पैक्टनेस के बीच एक प्रभावी संतुलन प्रदान करता है।

4। SOT2 में कितने टर्मिनल हैं?

SOT23 पैकेज की पिच 1.9 मिमी मापती है।यह आयाम सूक्ष्म रूप से मुद्रित सर्किट बोर्डों (पीसीबी) की प्रभावी व्यवस्था को प्रभावित करता है।आप अक्सर उच्च घनत्व प्रणालियों को डिजाइन करने के लिए पिच को प्राथमिकता दे सकते हैं, सर्वोत्तम संभव विद्युत प्रदर्शन का पीछा कर सकते हैं।सटीक संरेखण परजीवी इंडक्शन और कैपेसिटेंस को कम करता है, सिग्नल अखंडता को बढ़ाता है।आप देख सकते हैं कि इन मापदंडों पर सावधानीपूर्वक ध्यान सामान्य मुद्दों जैसे सिग्नल हस्तक्षेप या क्रॉस-टॉक को दरकिनार करने में मदद करता है, विशेष रूप से जटिल मल्टी-लेयर कॉन्फ़िगरेशन में।

5। SOT323 और SOT23 के बीच क्या अंतर है?

SOT323 को SOT23 की तुलना में अपने छोटे आकार के लिए नोट किया गया है, कॉम्पैक्ट इलेक्ट्रॉनिक डिजाइनों में पर्याप्त लाभ प्रस्तुत करता है जहां अंतरिक्ष दुर्लभ है।हालांकि दोनों पैकेज विश्वसनीयता और दक्षता बनाए रखते हैं, निर्णय अक्सर विशिष्ट डिजाइन सीमाओं और अनुप्रयोग की जरूरतों पर टिका होता है।आप पहचान सकते हैं कि आकार, थर्मल और विद्युत क्षमताओं के बीच सही संतुलन खोजना डिवाइस की विश्वसनीयता को महत्वपूर्ण रूप से प्रभावित कर सकता है।इन ट्रेड-ऑफ की जांच करने से आधुनिक तकनीकी प्रगति को प्रेरित करने वाले जटिल डिजाइन निर्णयों में समृद्ध अंतर्दृष्टि मिलती है।
