सिलिकॉन फोटोनिक्स की व्याख्या: यह कैसे काम करता है, घटक, एकीकरण और अनुप्रयोग

सिलिकॉन फोटोनिक्स आपको चिप्स के अंदर और बीच डेटा स्थानांतरित करने के लिए बिजली के बजाय प्रकाश का उपयोग करने की सुविधा देता है।इस लेख में, आप सीखेंगे कि यह क्या है, यह कैसे काम करता है, और प्रमुख घटक जो इसे कार्य करते हैं।आप विभिन्न एकीकरण विधियों, पैकेजिंग विकास और इस तकनीक का उपयोग कहां किया जाता है, इसका भी पता लगाएंगे।अंत तक, आप समझ जाएंगे कि यह आधुनिक प्रणालियों में गति और दक्षता को बेहतर बनाने में कैसे मदद करता है।

कैटलॉग

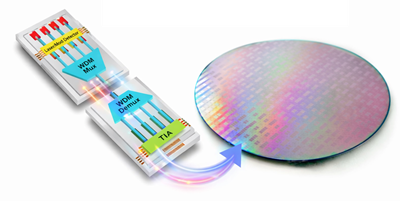

चित्र 1. सिलिकॉन फोटोनिक्स अवलोकन

सिलिकॉन फोटोनिक्स क्या है?

सिलिकॉन फोटोनिक्स एक ऐसी तकनीक है जो सिलिकॉन-आधारित चिप्स पर डेटा संचारित करने के लिए बिजली (इलेक्ट्रॉन) के बजाय प्रकाश (फोटॉन) का उपयोग करती है।यह मानक अर्धचालक प्रक्रियाओं का उपयोग करके निर्मित सूक्ष्म संरचनाओं के माध्यम से प्रकाश संकेतों का मार्गदर्शन करके उच्च गति डेटा संचार को सक्षम बनाता है।विद्युत धारा पर निर्भर पारंपरिक इलेक्ट्रॉनिक प्रणालियों के विपरीत, सिलिकॉन फोटोनिक्स ऑप्टिकल सिग्नल का उपयोग करता है, जो दूरी पर कम सिग्नल हानि के साथ अधिक डेटा ले जा सकता है।यह दृष्टिकोण उपकरणों के भीतर और उनके बीच तेज़ और अधिक कुशल डेटा स्थानांतरण की अनुमति देता है।मुख्य अवधारणा इलेक्ट्रॉन गति को फोटॉन प्रसार के साथ बदलने, प्रतिरोध-संबंधी सीमाओं को कम करने पर आधारित है।परिणामस्वरूप, सिलिकॉन फोटोनिक्स को अगली पीढ़ी की उच्च गति संचार प्रणालियों के लिए एक प्रमुख तकनीक के रूप में व्यापक रूप से मान्यता प्राप्त है।

सिलिकॉन फोटोनिक्स के घटक

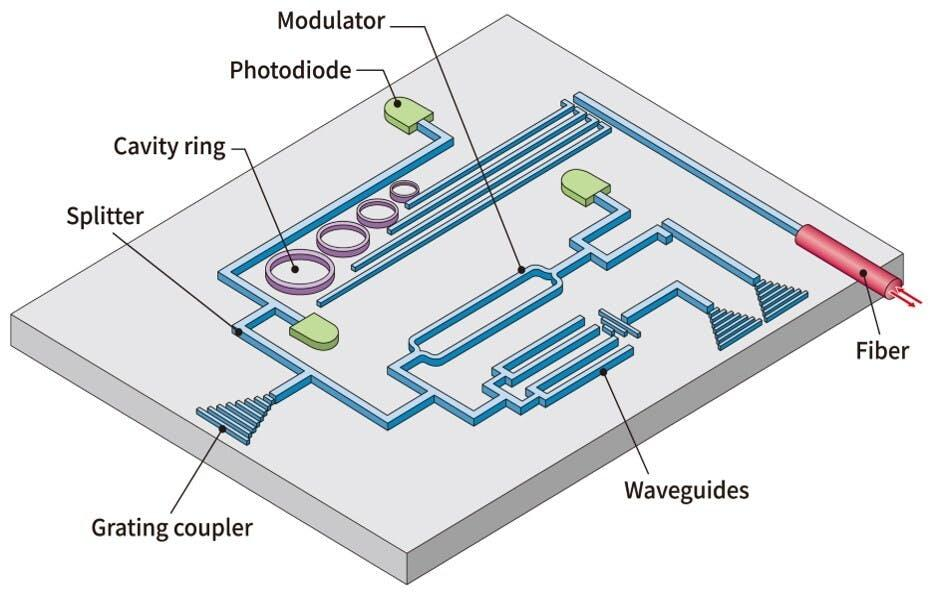

चित्र 2. सिलिकॉन फोटोनिक घटक

• वेवगाइड्स

वेवगाइड ऐसी संरचनाएं हैं जो सिलिकॉन चिप में प्रकाश संकेतों का मार्गदर्शन करती हैं।वे न्यूनतम हानि के साथ फोटॉनों को पूर्वनिर्धारित पथों पर सीमित और निर्देशित करते हैं।ये संरचनाएँ आमतौर पर इसके उच्च अपवर्तनांक के कारण सिलिकॉन से बनाई जाती हैं।वे सिस्टम के भीतर ऑप्टिकल सिग्नलों को रूट करने की नींव बनाते हैं।

• न्यूनाधिक

एक मॉड्यूलेटर प्रकाश गुणों को बदलकर विद्युत डेटा को ऑप्टिकल सिग्नल में एन्कोड करता है।यह डेटा का प्रतिनिधित्व करने के लिए प्रकाश की तीव्रता, चरण या आवृत्ति को बदल सकता है।यह प्रक्रिया प्रकाश का उपयोग करके डिजिटल जानकारी प्रसारित करने की अनुमति देती है।यह विद्युत संकेतों को ऑप्टिकल रूप में परिवर्तित करने में भूमिका निभाता है।

• फोटोडिटेक्टर (फोटोडायोड)

एक फोटोडिटेक्टर आने वाले प्रकाश संकेतों को वापस विद्युत संकेतों में परिवर्तित करता है।यह ऑप्टिकल शक्ति का पता लगाता है और संबंधित विद्युत धारा उत्पन्न करता है।यह सिस्टम को प्राप्तकर्ता छोर पर प्रेषित डेटा की व्याख्या करने में सक्षम बनाता है।ऑप्टिकल संचार प्रक्रिया को पूरा करने के लिए यह महत्वपूर्ण है।

• लेजर स्रोत

लेज़र एक सुसंगत प्रकाश संकेत उत्पन्न करता है जिसका उपयोग डेटा ट्रांसमिशन के लिए वाहक के रूप में किया जाता है।यह एक स्थिर और उच्च तीव्रता वाला ऑप्टिकल स्रोत प्रदान करता है।इस प्रकाश को सिलिकॉन फोटोनिक सर्किट में इंजेक्ट किया जाता है।यह ऑप्टिकल सिग्नल प्रवाह के शुरुआती बिंदु के रूप में कार्य करता है।

• ग्रेटिंग कपलर/फाइबर कपलर

कप्लर्स ऑप्टिकल फाइबर को सिलिकॉन चिप से जोड़ते हैं।वे बाहरी फाइबर और ऑन-चिप वेवगाइड के बीच प्रकाश के कुशल हस्तांतरण को सक्षम करते हैं।इन संरचनाओं को न्यूनतम नुकसान के लिए ऑप्टिकल मोड से मेल खाने के लिए डिज़ाइन किया गया है।वे चिप-स्तर और सिस्टम-स्तरीय संचार के बीच इंटरफ़ेस के रूप में कार्य करते हैं।

• फाड़नेवाला

एक स्प्लिटर एक ऑप्टिकल सिग्नल को कई पथों में विभाजित करता है।यह एक इनपुट सिग्नल को विभिन्न चैनलों में वितरित करने की अनुमति देता है।यह समानांतर डेटा ट्रांसमिशन या सिग्नल रूटिंग के लिए उपयोगी है।यह सिस्टम लचीलेपन को बढ़ाने में मदद करता है।

• कैविटी रिंग रेज़ोनेटर

कैविटी रिंग एक गोलाकार वेवगाइड संरचना है जिसका उपयोग विशिष्ट तरंग दैर्ध्य को फ़िल्टर करने या चयन करने के लिए किया जाता है।यह प्रकाश की कुछ आवृत्तियों पर अनुनाद का समर्थन करता है।यह ऑप्टिकल सिग्नलों के सटीक नियंत्रण की अनुमति देता है।इसका उपयोग अक्सर तरंग दैर्ध्य फ़िल्टरिंग और मॉड्यूलेशन में किया जाता है।

सिलिकॉन फोटोनिक कैसे काम करता है?

चित्र 3. सिलिकॉन फोटोनिक कार्य सिद्धांत

सिलिकॉन फोटोनिक्स पहले एक प्रकाश संकेत उत्पन्न करके संचालित होता है जो डेटा के लिए वाहक के रूप में कार्य करता है।फिर इस प्रकाश को विद्युत संकेतों को ऑप्टिकल रूप में एन्कोड करके जानकारी का प्रतिनिधित्व करने के लिए संशोधित किया जाता है।एक बार एन्कोड होने के बाद, ऑप्टिकल सिग्नल को चिप के पार सूक्ष्म मार्गों के माध्यम से निर्देशित किया जाता है।ये रास्ते सिग्नल को आमतौर पर विद्युत प्रणालियों में पाए जाने वाले प्रतिरोध के बिना कुशलतापूर्वक यात्रा करने की अनुमति देते हैं।ट्रांसमिशन प्रक्रिया यह सुनिश्चित करती है कि बड़ी मात्रा में डेटा छोटी या लंबी दूरी पर तेजी से स्थानांतरित हो सके।

चिप के माध्यम से यात्रा करने के बाद, ऑप्टिकल सिग्नल प्राप्तकर्ता छोर तक पहुंचता है जहां इसे वापस विद्युत सिग्नल में परिवर्तित किया जाता है।यह रूपांतरण इलेक्ट्रॉनिक सिस्टम को प्रेषित डेटा को संसाधित करने की अनुमति देता है।पूरी प्रक्रिया में प्रकाश उत्पादन से लेकर सिग्नल का पता लगाने तक निरंतर प्रवाह शामिल होता है।प्रत्येक चरण न्यूनतम सिग्नल हानि और उच्च डेटा अखंडता सुनिश्चित करता है।यह चरण-दर-चरण प्रवाह आधुनिक कंप्यूटिंग प्रणालियों के भीतर उच्च गति और विश्वसनीय संचार को सक्षम बनाता है।

सिलिकॉन फोटोनिक इंटीग्रेशन आर्किटेक्चर के प्रकार

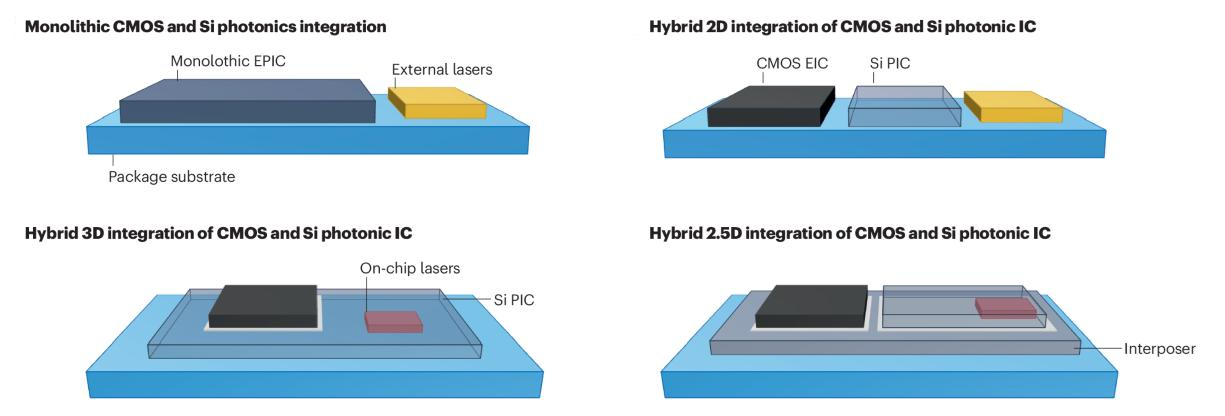

चित्र 4. एकीकरण आर्किटेक्चर

अखंड एकीकरण

मोनोलिथिक इंटीग्रेशन एक डिज़ाइन दृष्टिकोण है जहां फोटोनिक और इलेक्ट्रॉनिक घटकों को एक ही सिलिकॉन सब्सट्रेट पर निर्मित किया जाता है।यह विधि ऑप्टिकल और इलेक्ट्रिकल दोनों कार्यों को एक ही चिप के भीतर सह-अस्तित्व में रखने की अनुमति देती है।एकीकरण प्रक्रिया एक एकीकृत प्रणाली बनाने के लिए मानक सीएमओएस-संगत निर्माण तकनीकों का उपयोग करती है।इसके परिणामस्वरूप कसकर एकीकृत सिग्नल पथों के साथ कॉम्पैक्ट डिजाइन तैयार होते हैं।लेआउट अक्सर ऑप्टिकल और इलेक्ट्रॉनिक क्षेत्रों को समान आधार परत साझा करते हुए दिखाता है।यह दृष्टिकोण चिप के भीतर ही अंतर्संबंधों को सरल बनाता है।इसका उपयोग आमतौर पर अत्यधिक एकीकृत फोटोनिक एकीकृत सर्किट के लिए किया जाता है।

हाइब्रिड 2डी एकीकरण

हाइब्रिड 2डी एकीकरण से तात्पर्य फोटोनिक और इलेक्ट्रॉनिक चिप्स को एक ही तल पर एक साथ रखने से है।प्रत्येक चिप को अलग से बनाया जाता है और फिर एक साझा सब्सट्रेट पर एक साथ इकट्ठा किया जाता है।विद्युत कनेक्शन कम दूरी पर घटकों को जोड़ते हैं।व्यवस्था आम तौर पर एक फ्लैट लेआउट में एक दूसरे के बगल में स्थित अलग-अलग डाई दिखाती है।यह संरचना विभिन्न प्रौद्योगिकियों के संयोजन में लचीलेपन की अनुमति देती है।यह एकीकरण से पहले प्रत्येक चिप के स्वतंत्र अनुकूलन का भी समर्थन करता है।डिज़ाइन का व्यापक रूप से मॉड्यूलर फोटोनिक सिस्टम में उपयोग किया जाता है।

हाइब्रिड 3डी एकीकरण

हाइब्रिड 3डी एकीकरण में फोटोनिक और इलेक्ट्रॉनिक घटकों को कई परतों में लंबवत रूप से स्टैक करना शामिल है।यह दृष्टिकोण ऊर्ध्वाधर आयाम का उपयोग करके एकीकरण घनत्व को बढ़ाता है।सिग्नल ऊर्ध्वाधर इंटरकनेक्ट के माध्यम से परतों के बीच यात्रा कर सकते हैं।संरचना अक्सर एक दूसरे के ऊपर स्थित स्तरित चिप्स को दिखाती है।यह छोटे सिग्नल पथ और कॉम्पैक्ट सिस्टम डिज़ाइन को सक्षम बनाता है।यह उच्च-प्रदर्शन प्रणालियों के लिए उन्नत पैकेजिंग तकनीकों का समर्थन करता है।स्टैक्ड कॉन्फ़िगरेशन स्थान-कुशल एकीकरण के लिए आदर्श है।

हाइब्रिड 2.5डी एकीकरण

हाइब्रिड 2.5डी एकीकरण अलग-अलग फोटोनिक और इलेक्ट्रॉनिक डाई को जोड़ने के लिए एक इंटरपोजर का उपयोग करता है।इंटरपोज़र एक मध्यवर्ती परत के रूप में कार्य करता है जो उच्च-घनत्व इंटरकनेक्शन प्रदान करता है।घटकों को सीधे जुड़े होने के बजाय इस प्लेटफ़ॉर्म के शीर्ष पर रखा गया है।लेआउट आम तौर पर एक साझा आधार संरचना पर लगे कई डाई दिखाता है।यह दृष्टिकोण पूरे सिस्टम में कुशल सिग्नल रूटिंग को सक्षम बनाता है।यह पूर्ण ऊर्ध्वाधर स्टैकिंग के बिना जटिल एकीकरण का समर्थन करता है।इसका उपयोग आमतौर पर उन्नत पैकेजिंग समाधानों में किया जाता है।

सिलिकॉन फोटोनिक्स पैकेजिंग प्रौद्योगिकियों का विकास

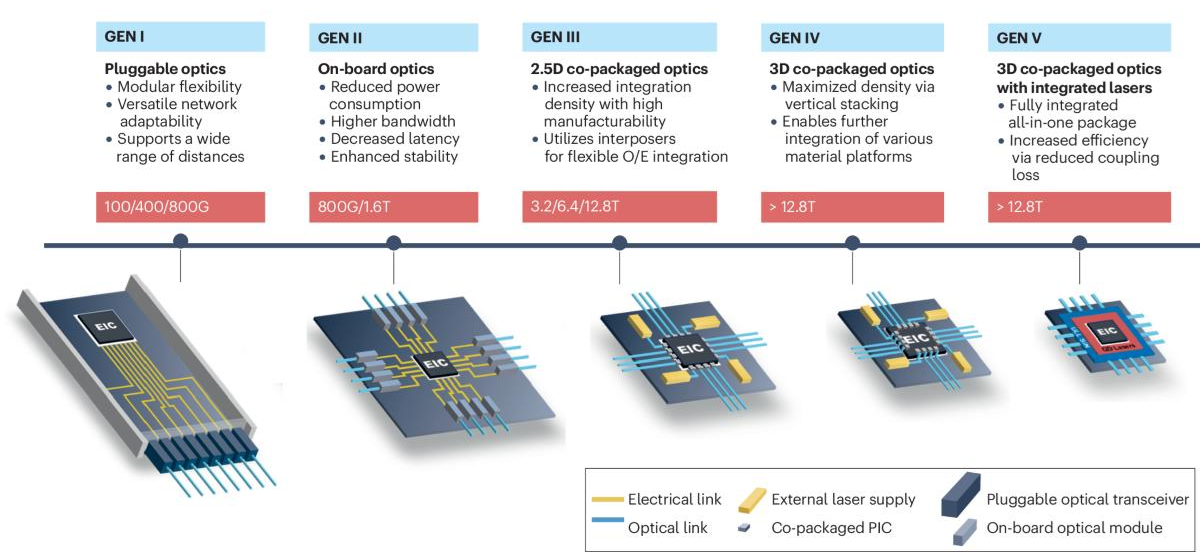

चित्र 5. पैकेजिंग विकास

• जनरल I - प्लगेबल ऑप्टिक्स

यह पीढ़ी मानक इंटरफेस के माध्यम से सिस्टम से जुड़े बाहरी ऑप्टिकल मॉड्यूल का उपयोग करती है।यह तैनाती में लचीलापन और आसान प्रतिस्थापन प्रदान करता है।सिस्टम विभिन्न नेटवर्क आवश्यकताओं के अनुकूल हो सकते हैं।हालाँकि, विद्युत कनेक्शन अपेक्षाकृत लंबे समय तक बने रहते हैं।इससे कार्यक्षमता सीमित हो जाती है और बिजली की खपत बढ़ जाती है।

• जनरल II - ऑन-बोर्ड ऑप्टिक्स

ऑप्टिकल घटकों को बोर्ड पर प्रसंस्करण इकाई के करीब ले जाया जाता है।इससे विद्युत ट्रेस लंबाई कम हो जाती है और सिग्नल अखंडता में सुधार होता है।यह उच्च बैंडविड्थ और कम विलंबता संचार को सक्षम बनाता है।प्लग करने योग्य समाधानों की तुलना में बिजली की खपत कम हो जाती है।सिस्टम का प्रदर्शन अधिक स्थिर और कुशल हो जाता है।

• जनरल III - 2.5डी सह-पैकेज्ड ऑप्टिक्स

यह चरण इंटरपोज़र-आधारित डिज़ाइनों का उपयोग करके घनिष्ठ एकीकरण का परिचय देता है।ऑप्टिकल और इलेक्ट्रॉनिक घटकों को एक कॉम्पैक्ट संरचना में एक साथ पैक किया जाता है।यह उच्च डेटा घनत्व और बेहतर सिग्नल रूटिंग की अनुमति देता है।बैंडविड्थ में उल्लेखनीय वृद्धि जारी है।यह पीढ़ी उन्नत डेटा सेंटर आवश्यकताओं का समर्थन करती है।

• जनरल IV - 3डी सह-पैकेज्ड ऑप्टिक्स

एकीकरण घनत्व को अधिकतम करने के लिए वर्टिकल स्टैकिंग की शुरुआत की गई है।घटकों की कई परतें एक ही पैकेज में संयोजित होती हैं।यह छोटे संचार पथ और उच्च दक्षता को सक्षम बनाता है।यह विभिन्न सामग्री प्लेटफार्मों के एकीकरण का समर्थन करता है।हाई-स्पीड सिस्टम के लिए प्रदर्शन में उल्लेखनीय सुधार होता है।

• जनरल वी - पूरी तरह से एकीकृत फोटोनिक्स

यह पीढ़ी ऑप्टिकल और इलेक्ट्रॉनिक घटकों का पूर्ण एकीकरण प्राप्त करती है।लेजर और फोटोनिक तत्व पैकेज के भीतर एम्बेडेड हैं।यह युग्मन हानि को कम करता है और दक्षता में सुधार करता है।सिस्टम अत्यधिक कॉम्पैक्ट और अनुकूलित हो जाता है।यह सिलिकॉन फोटोनिक्स पैकेजिंग की भविष्य की दिशा का प्रतिनिधित्व करता है।

सिलिकॉन फोटोनिक्स के लाभ

• आधुनिक कंप्यूटिंग सिस्टम के लिए उच्च डेटा ट्रांसमिशन गति

• बड़े डेटा वर्कलोड के लिए अत्यधिक उच्च बैंडविड्थ का समर्थन करता है

• विद्युत इंटरकनेक्ट की तुलना में कम बिजली की खपत

• लंबी दूरी पर सिग्नल हानि में कमी

• कॉम्पैक्ट और स्केलेबल चिप एकीकरण

• मौजूदा CMOS विनिर्माण प्रक्रियाओं के साथ संगत

• डेटा केंद्रों और एआई सिस्टम में तेज़ संचार सक्षम बनाता है

सिलिकॉन फोटोनिक्स की चुनौतियाँ

• कुशल ऑन-चिप लेजर स्रोतों का कठिन एकीकरण

• उच्च विनिर्माण और पैकेजिंग लागत

• गर्मी संवेदनशीलता के कारण थर्मल प्रबंधन संबंधी समस्याएं

• ऑप्टिकल कपलिंग के लिए जटिल संरेखण आवश्यक है

• बड़े पैमाने पर एकीकरण में डिजाइन जटिलता

• कुछ घटकों के लिए सीमित सामग्री अनुकूलता

सिलिकॉन फोटोनिक्स के अनुप्रयोग

1. डेटा केंद्र

सिलिकॉन फोटोनिक्स सर्वर और स्टोरेज सिस्टम के बीच उच्च गति डेटा ट्रांसफर को सक्षम बनाता है।यह बड़े पैमाने पर क्लाउड कंप्यूटिंग बुनियादी ढांचे का समर्थन करता है।ऑप्टिकल इंटरकनेक्ट्स विलंबता और बिजली की खपत को कम करते हैं।इससे समग्र सिस्टम दक्षता में सुधार होता है।

2. आर्टिफिशियल इंटेलिजेंस (एआई) सिस्टम

एआई वर्कलोड के लिए प्रोसेसर के बीच तेज़ डेटा मूवमेंट की आवश्यकता होती है।सिलिकॉन फोटोनिक्स समानांतर प्रसंस्करण के लिए उच्च बैंडविड्थ प्रदान करता है।यह मशीन लर्निंग मॉडल में डेटा हैंडलिंग का समर्थन करता है।यह कम्प्यूटेशनल प्रदर्शन को बढ़ाता है।

3. दूरसंचार

इसका उपयोग लंबी दूरी के डेटा ट्रांसमिशन के लिए फाइबर-ऑप्टिक संचार नेटवर्क में किया जाता है।सिलिकॉन फोटोनिक्स सिग्नल गुणवत्ता और बैंडविड्थ क्षमता में सुधार करता है।यह हाई-स्पीड इंटरनेट और 5G इंफ्रास्ट्रक्चर को सपोर्ट करता है।यह विश्वसनीय वैश्विक संचार सक्षम बनाता है।

4. उच्च प्रदर्शन कंप्यूटिंग (एचपीसी)

एचपीसी सिस्टम प्रोसेसर के बीच तेज़ इंटरकनेक्ट से लाभान्वित होते हैं।सिलिकॉन फोटोनिक्स संचार बाधाओं को कम करता है।यह बड़े पैमाने पर सिमुलेशन और वैज्ञानिक कंप्यूटिंग का समर्थन करता है।इससे प्रसंस्करण दक्षता में सुधार होता है।

5. संवेदन और इमेजिंग

पर्यावरणीय परिवर्तनों का पता लगाने के लिए ऑप्टिकल सेंसर में सिलिकॉन फोटोनिक्स का उपयोग किया जाता है।यह प्रकाश संकेतों के सटीक माप को सक्षम बनाता है।अनुप्रयोगों में चिकित्सा निदान और पर्यावरण निगरानी शामिल हैं।इससे सटीकता और संवेदनशीलता में सुधार होता है।

6. उपभोक्ता इलेक्ट्रॉनिक्स

तेज़ डेटा स्थानांतरण की आवश्यकता वाले उन्नत उपकरणों में इसका उपयोग तेजी से किया जा रहा है।सिलिकॉन फोटोनिक्स उच्च-रिज़ॉल्यूशन डिस्प्ले और एआर/वीआर सिस्टम का समर्थन करता है।यह कॉम्पैक्ट और कुशल डिज़ाइन सक्षम बनाता है।यह उपयोगकर्ता अनुभव को बढ़ाता है।

सिलिकॉन फोटोनिक्स बनाम इलेक्ट्रिकल इंटरकनेक्ट बनाम फाइबर ऑप्टिक्स

विशेषता	सिलिकॉन फोटोनिक्स	विद्युत आपस में जुड़ना	फाइबर ऑप्टिक्स
सिग्नल प्रकार	ऑप्टिकल (ऑन-चिप, ~1310-1550 एनएम)	विद्युत (तांबे के निशान)	ऑप्टिकल (फाइबर, ~1310-1550 एनएम)
डेटा दर (प्रति लेन)	25-200 जीबीपीएस	10-112 जीबीपीएस	100-800+ जीबीपीएस
कुल बैंडविड्थ	>1 टीबीपीएस प्रति चिप	<1 टीबीपीएस (पीसीबी द्वारा सीमित)	>10 टीबीपीएस (डब्ल्यूडीएम) सिस्टम)
प्रति बिट ऊर्जा	~1-5 पीजे/बिट	~10-50 पीजे/बिट	~5-20 पीजे/बिट
सिग्नल हानि	~0.1-1 डीबी/सेमी (ऑन-चिप)	~5-20 डीबी/एम (हाई-स्पीड पीसीबी)	~0.2 डीबी/किमी
संचरण दूरी	मिमी से ~2 कि.मी	<1 मीटर (ऊंचाई) गति)	10 कि.मी >1000 किमी
एकीकरण स्तर	चिप-स्केल (सीएमओएस) संगत)	बोर्ड-स्तर (पीसीबी) निशान)	सिस्टम-स्तर (फाइबर केबल)
चैनल घनत्व	>100 चैनल/चिप	द्वारा सीमित रूटिंग स्पेस	>100 चैनल/फाइबर (WDM)
विलंबता	~1-10 पीएस/मिमी	~50-200 पीएस/सेमी	~5 μs/किमी
ऊष्मा उत्पादन	निम्न (न्यूनतम) प्रतिरोधक हानि)	उच्च (I²R घाटा)	बहुत कम
पदचिह्न	<10 मिमी² (फोटोनिक आईसी)	बड़ा पीसीबी क्षेत्र आवश्यक	बाहरी रेशा लिंक
डिज़ाइन जटिलता	ऊँचा (ऑप्टिकल-इलेक्ट्रिकल सह-डिज़ाइन)	निम्न-मध्यम	मध्यम
विशिष्ट उपयोग का मामला	चिप-टू-चिप, डेटा केंद्र, एआई त्वरक	सीपीयू, मेमोरी बसें, पीसीबी लिंक	लंबी दूरी टेलीकॉम, बैकबोन नेटवर्क
स्केलेबिलिटी सीमा	द्वारा सीमित युग्मन और पैकेजिंग	द्वारा सीमित सिग्नल अखंडता	द्वारा सीमित फैलाव और प्रवर्धन

निष्कर्ष

सिलिकॉन फोटोनिक्स प्रकाश का उपयोग करके डेटा भेजता है, जो विद्युत संकेतों की तुलना में संचार को तेज़ और अधिक कुशल बनाता है।यह वेवगाइड, मॉड्यूलेटर, लेजर और फोटोडिटेक्टर जैसे प्रमुख भागों के माध्यम से काम करता है जो पूर्ण सिग्नल प्रक्रिया को संभालते हैं।विभिन्न डिज़ाइन और पैकेजिंग विधियाँ प्रदर्शन को बेहतर बनाने और सिस्टम को अधिक कॉम्पैक्ट बनाने में मदद करती हैं।कुछ चुनौतियों के बावजूद, डेटा सेंटर, एआई, टेलीकॉम और अन्य हाई-स्पीड अनुप्रयोगों में इसका व्यापक रूप से उपयोग किया जाता है।
