TB6600 स्टेपर मोटर कंट्रोलर: पिनआउट, Arduino इंटरफ़ेस, और यह कैसे काम करता है

सूची

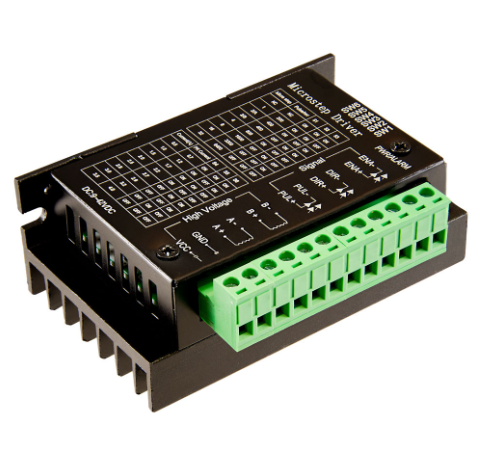

TB6600 स्टेपर मोटर ड्राइवर मॉड्यूल का अवलोकन

TB6600 स्टेपर मोटर ड्राइवर मॉड्यूल एक उपकरण है जो 2-चरण स्टेपर मोटर्स को नियंत्रित करने के लिए इसके लचीलापन और अनुकूलनशीलता से प्रतिष्ठित है।यह मूल रूप से माइक्रोकंट्रोलर की एक विस्तृत सरणी से जुड़ता है, ज्यादातर Arduino, सटीक 5V डिजिटल पल्स आउटपुट के निर्माण को बढ़ावा देता है।ये आउटपुट मोटर नियंत्रण के नाजुक संतुलन को बनाए रखने के लिए गतिशील हैं।9-42V डीसी की एक वोल्टेज रेंज के भीतर काम करना और 4 एम्प्स के पीक करंट का समर्थन करना, यह विभिन्न मोटर-चालित परियोजनाओं के लिए एक बहुमुखी विकल्प है।यह अनुकूलनशीलता आपको मोटर पोजिशनिंग और स्पीड को कुशलता से प्रबंधित करने की अनुमति देती है, जो उन अनुप्रयोगों में अत्यधिक फायदेमंद है जो कोडिंग जटिलता को कम करने के लिए हैं।मॉड्यूल का उच्च-आवृत्ति ऑप्टोकॉपर अलगाव हस्तक्षेप जोखिमों को कम करके और स्थिर संचालन सुनिश्चित करके इसकी विश्वसनीयता को काफी बढ़ाता है।

कई माइक्रोकंट्रोलर्स के साथ सामंजस्य TB6600 ड्राइवर को जटिल मोटर नियंत्रण की आवश्यकता वाली परियोजनाओं के लिए एक फिटिंग विकल्प बनाता है।यह Arduino जैसे प्लेटफार्मों के साथ सुचारू रूप से एकीकृत करता है, जो विविध अपेक्षाओं को पूरा करने की अपनी क्षमता को दर्शाता है।उदाहरण के लिए, सीएनसी मशीनों या 3 डी प्रिंटर में इस ड्राइवर का उपयोग करना सटीक और नियंत्रित आंदोलन को सक्षम करता है, जो विभिन्न क्षेत्रों में इसकी उपयोगिता को दर्शाता है।

यह मॉड्यूल 2-चरण और 4-चरण स्टेपर मोटर्स के साथ-साथ हाइब्रिड कॉन्फ़िगरेशन दोनों के लिए अपने समर्थन के लिए धन्यवाद देता है।द्विध्रुवी एच-ब्रिज डिज़ाइन वोल्टेज और करंट को कुशलता से प्रबंधित करने के लिए अभिन्न है, यह सुनिश्चित करने के लिए कि ड्राइवर अपने अनुप्रयोगों में चरम प्रदर्शन को वितरित करता है।ऐसे वातावरण में जहां सटीक और विश्वसनीयता को प्राथमिकता दी जाती है, जैसे कि स्वचालित उत्पादन लाइनें और रोबोटिक्स, ये सुविधाएँ अत्यधिक मूल्यवान हैं।

विशेषताएँ

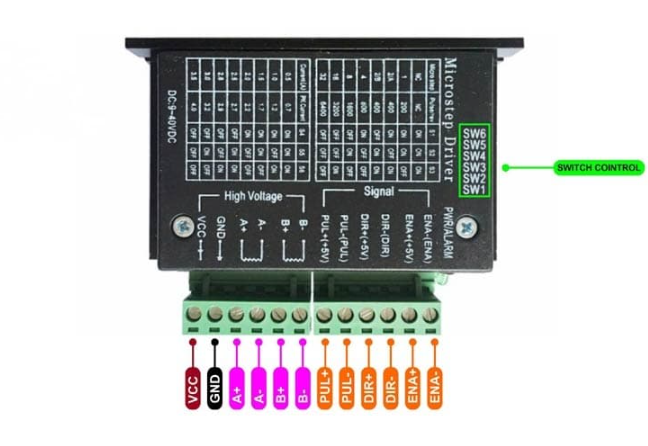

पिन विन्यास

तकनीकी चश्मा

TB6600 के लिए एच-ब्रिज सर्किट कॉन्फ़िगरेशन

TB6600 स्टेपर मोटर ड्राइवर मॉड्यूल एक गंभीर घटक है जिसे 2-चरण और 4-चरण स्टेपर मोटर्स दोनों को नियंत्रित करने के लिए डिज़ाइन किया गया है, जो कुशल संचालन के लिए द्वि-ध्रुवीय एच-ब्रिज कॉन्फ़िगरेशन का उपयोग करता है।यह कॉन्फ़िगरेशन वर्तमान हैंडलिंग और थर्मल स्थिरता के संदर्भ में उच्च प्रदर्शन सुनिश्चित करने के लिए MOSFET ट्रांजिस्टर को नियुक्त करता है।मॉड्यूल दो प्राथमिक नियंत्रण पिन के साथ बातचीत करके संचालित होता है: स्टेप पिन, जो प्रत्येक पल्स के साथ मोटर स्टेपिंग को ट्रिगर करता है, और दिशा पिन, जो लागू वोल्टेज के आधार पर मोटर की घूर्णी दिशा को निर्धारित करता है।साथ में, ये इनपुट मोटर के कदम अनुक्रम और रोटेशन की दिशा पर सटीक नियंत्रण को सक्षम करते हैं।

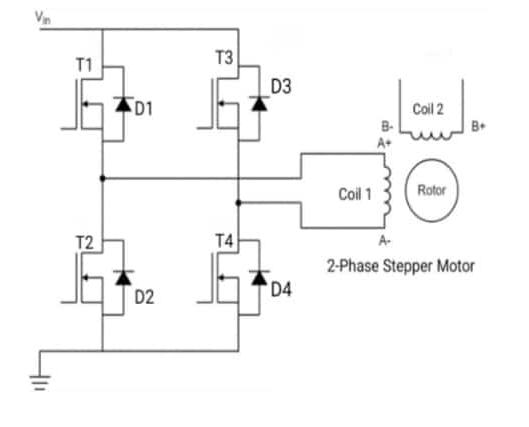

सर्किट आरेख में चार प्रमुख ट्रांजिस्टर, T1, T2, T3 और T4 पर प्रकाश डाला गया है, जो H- ब्रिज संरचना में व्यवस्थित है।ये MOSFETs मॉड्यूल के संचालन की रीढ़ हैं, जो स्टेपर मोटर को चलाने के लिए आवश्यक वर्तमान के द्विदिश प्रवाह के लिए अनुमति देते हैं।इसके अलावा, आरेख में फ्लाईबैक डायोड (डी 1, डी 2, डी 3, और डी 4) शामिल हैं, जो मोटर के प्रेरक लोड के कारण वोल्टेज स्पाइक्स से सर्किट की रक्षा के लिए महत्वपूर्ण हैं।ये डायोड ऑपरेशन के दौरान संवेदनशील घटकों को ओवरक्रैक और नुकसान को रोकते हैं।मोटर शाफ्ट के सटीक और नियंत्रित आंदोलन को सुनिश्चित करने के लिए मोटर को जोड़ने के लिए A+, A-, B+, और B- टर्मिनलों का उपयोग किया जाता है।

एच-ब्रिज मोटर रोटेशन को कैसे सक्षम करता है?

TB6600 ड्राइवर एच-ब्रिज में MOSFET ट्रांजिस्टर की समन्वित कार्रवाई के माध्यम से संचालित होता है।उदाहरण के लिए:

• क्लॉकवाइज रोटेशन तब होता है जब ट्रांजिस्टर टी 1 और टी 4 सक्रिय होते हैं, ए से ए से ए से वर्तमान प्रवाह को निर्देशित करते हैं।

• काउंटर-क्लॉकवाइज रोटेशन तब होता है जब T2 और T3 लगे होते हैं, वर्तमान प्रवाह को A- A से+तक उलट देते हैं।

ट्रांजिस्टर की यह वैकल्पिक सक्रियण सुचारू द्विदिश गति सुनिश्चित करता है।इष्टतम टोक़ और कुशल संचालन प्राप्त करने के लिए, सटीक समय और वोल्टेज विनियमन आवश्यक हैं।

बहुमुखी नियंत्रण के लिए संचालन के मोड

TB6600 चार अलग -अलग ऑपरेटिंग मोड का समर्थन करता है, प्रत्येक को एप्लिकेशन आवश्यकताओं के आधार पर टोक़, सटीकता और चरण आकार को संतुलित करने के लिए डिज़ाइन किया गया है:

• तरंग विधा: इस मोड में, एक समय में केवल एक कॉइल को सक्रिय किया जाता है।एक एकल कॉइल को सक्रिय करने से मोटर को एक दिशा में 90 डिग्री तक घुमाता है, जबकि वर्तमान को उलट देता है इसे विपरीत दिशा में घुमाता है।कॉइल के बीच बारी -बारी से, मोटर निरंतर संचालन को प्राप्त करता है।यह मोड सरल है, लेकिन अन्य मोड की तुलना में कम टोक़ प्रदान करता है।

• पूर्ण-चरण विधा: दोनों कॉइल इस मोड में एक साथ सक्रिय हैं, एक मजबूत चुंबकीय क्षेत्र उत्पन्न करते हैं।यह बढ़ा हुआ टॉर्क है, जिससे यह अधिक शक्ति और स्थिरता की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है।

• आधा-चरण विधा: वेव मोड और पूर्ण-चरण मोड का एक संयोजन, यह मोड एक एकल कॉइल और दोनों कॉइल को सक्रिय करने के बीच वैकल्पिक है।यह प्रभावी रूप से चरण आकार को 45 डिग्री तक कम कर देता है, सटीक और टोक़ के बीच संतुलन प्रदान करता है।हालांकि, टोक़ इस बात पर निर्भर करता है कि एक या दोनों कॉइल एक विशेष कदम के दौरान सक्रिय हैं या नहीं।

• माइक्रोस्टेप मोड : सभी मोड में सबसे सटीक, माइक्रोस्टेप मोड मोटर चरणों के माध्यम से वर्तमान को सावधानीपूर्वक संशोधित करके भी कदम आकार को कम करता है।यह कदमों के बीच चिकनी और क्रमिक संक्रमण बनाने के लिए उन्नत सर्किटरी का उपयोग करके प्राप्त किया जाता है।यह मोड उच्च परिशुद्धता और सुसंगत टोक़ की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है, जैसे कि सीएनसी मशीन या रोबोटिक्स।

Arduino UNO के साथ TB6600 को एकीकृत करना

स्टेपर मोटर्स के कुशल नियंत्रण के लिए विश्वसनीय हार्डवेयर और सावधानीपूर्वक प्रोग्राम किए गए सॉफ़्टवेयर के संयोजन की आवश्यकता होती है।TB6600 स्टेपर मोटर ड्राइवर 2-चरण स्टेपर मोटर्स के संचालन के लिए एक उत्कृष्ट उपकरण के रूप में खड़ा है।यह कई परिचालन मोड का समर्थन करता है, जैसे कि वेव, फुल-स्टेप, हाफ-स्टेप और माइक्रो-स्टेपिंग।इसकी अंतर्निहित सुरक्षा सुविधाएँ-कम वोल्टेज, ओवरक्रैक, और ओवरहीटिंग के खिलाफ सुरक्षा उपायों सहित-इसे सटीक और स्थायित्व की मांग करने वाली परियोजनाओं के लिए एक ठोस विकल्प बनाते हैं।

एक Arduino UNO के साथ TB6600 स्थापित करने के लिए, निम्नलिखित घटकों को इकट्ठा करें:

• ARDUINO UNO R3

• TB6600 स्टेपर मोटर ड्राइवर (4 ए संस्करण)

• स्टेपर मोटर (1.65 ए की अनुशंसित रेटिंग के साथ)

• विश्वसनीय बिजली की आपूर्ति (जैसे, एक बैटरी या विनियमित डीसी पावर स्रोत)

• जम्पर तार

• Arduino ide आपके कंप्यूटर पर स्थापित है

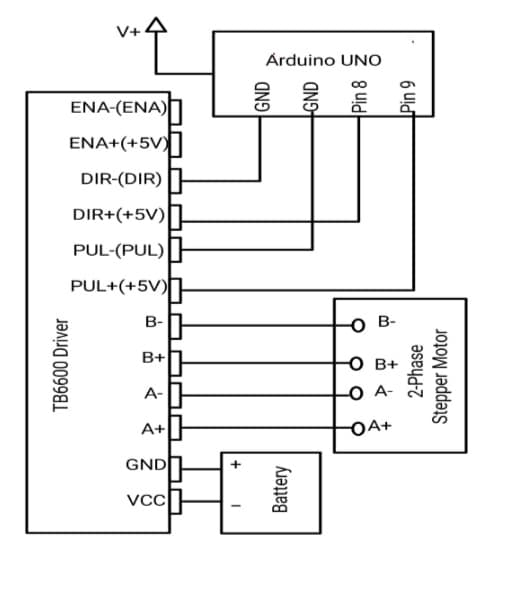

Arduino के साथ TB6600 को एकीकृत करने के लिए, इन विस्तृत निर्देशों का पालन करें

दिशा और पल्स सिग्नल कनेक्ट करें

• DIR+ और PUL+ टर्मिनलों को TB6600 पर क्रमशः Arduino Pins 8 और 9 से लिंक करें।ये पिन दिशा और पल्स सिग्नल भेजते हैं।

• Arduino की जमीन (GND) पिन के लिए DIR- और PUL- टर्मिनलों को संलग्न करें।

• मोटर को TB6600 से कनेक्ट करें: TB6600 टर्मिनलों के लिए स्टेपर मोटर तारों को संलग्न करें।

• मोटर के एक कॉइल के लिए A+ और A-।

• B+ और B- अन्य कॉइल के लिए।

• TB6600 ड्राइवर को पावर करें: अपनी बिजली की आपूर्ति के लिए TB6600 पर VCC और GND पिन को कनेक्ट करें।सुनिश्चित करें कि वोल्टेज क्षति से बचने के लिए आपकी मोटर और ड्राइवर की आवश्यकताओं से मेल खाता है।

माइक्रोस्टेप संकल्प को समायोजित करना

TB6600 आपको SW1 और SW2 स्विच का उपयोग करके स्टेपर मोटर के आंदोलन की सटीकता को ठीक करने की अनुमति देता है।इन स्विचों को निम्नानुसार समायोजित करें:

• Step स्टेप रिज़ॉल्यूशन: SW1 ऑन और SW2 बंद करें।

• Step स्टेप रिज़ॉल्यूशन: SW1 OFF और SW2 चालू करें।

• 1/32 स्टेप रिज़ॉल्यूशन: SW1 और SW2 दोनों को सेट करें।

• पूर्ण-चरण मोड: SW1 और SW2 दोनों को सेट करें।

ट्रुथ टेबल

स्विच समायोजन आपको अपनी परियोजना की जरूरतों के आधार पर सटीकता और गति के बीच संतुलन का अनुकूलन करने की अनुमति देता है।

यह सुनिश्चित करने के लिए कि आपकी मोटर सुरक्षित वर्तमान सीमाओं के भीतर संचालित होती है, TB6600 में वर्तमान प्रवाह को समायोजित करने के लिए अतिरिक्त स्विच (SW4 और SW6) की सुविधा है।ये सेटिंग्स इसके लिए उपयोगी हैं:

• अधिभार क्षति को रोकना।

• लगातार मोटर प्रदर्शन को बनाए रखना।

• हमेशा सत्यापित करें कि मोटर करंट दोनों घटकों की सुरक्षा के लिए ड्राइवर के अधिकतम 4A के नीचे रहता है।

• नियंत्रण मोटर दिशा: यदि आप चाहते हैं कि मोटर एंटीक्लॉकवाइज को घुमाएं, तो अपने Arduino कोड में DIR+ पिन की स्थिति को संशोधित करें।

• परीक्षण और समस्या निवारण: सेटअप पूरा करने के बाद, वायरिंग और ड्राइवर की कार्यक्षमता को सत्यापित करने के लिए एक बेसिक स्टेपर मोटर कंट्रोल स्केच अपलोड करें।

• ओवरहीटिंग से बचें: TB6600 ड्राइवर के लिए उचित वेंटिलेशन सुनिश्चित करें, विशेष रूप से उच्च-वर्तमान अनुप्रयोगों में।

अनुप्रयोग

TB6600 मॉड्यूल कई क्षेत्रों में एक सक्रिय भूमिका निभाता है जहां सावधानीपूर्वक मोटर नियंत्रण का उपयोग किया जाता है।इसकी अनुकूलन क्षमता विभिन्न कार्यान्वयन के माध्यम से चमकती है जो इसकी अनूठी क्षमताओं को उजागर करती है:

एंटीना पोजिशनिंग

दूरसंचार के क्षेत्र में, गुणवत्ता संकेत रिसेप्शन और ट्रांसमिशन के लिए इष्टतम एंटीना संरेखण प्राप्त करना अनिवार्य है।TB6600 सटीक आंदोलन की सुविधा देता है, जिससे संचार प्रणालियों की प्रभावशीलता बढ़ जाती है।

स्टेपर मोटर प्रबंधन

स्वचालन और रोबोटिक्स के भीतर, सटीक स्टेपर मोटर हैंडलिंग को TB6600 के माध्यम से प्राप्त किया जाता है, जिससे आप आंदोलन सटीकता और बोल्ट सिस्टम विश्वसनीयता को परिष्कृत कर सकते हैं।

सीएनसी संचालन

कंप्यूटर संख्यात्मक नियंत्रण (CNC) मशीनों के लिए, TB6600 जटिल कटिंग और मिलिंग प्रक्रियाओं को बढ़ाता है, जिससे आप अपने काम में उच्च स्तर की सटीकता और दोहराने योग्य सटीकता बनाए रखने में सक्षम होते हैं।

3 डी मुद्रण परिशुद्धता

एडिटिव मैन्युफैक्चरिंग, विशेष रूप से 3 डी प्रिंटिंग में, TB6600 विस्तृत मोटर नियंत्रण प्रदान करता है, जो जटिल आकृतियों और रूपों को क्राफ्टिंग के लिए आवश्यक प्रिंट हेड की सटीक स्थिति का समर्थन करता है।

जटिल मोटर नियंत्रण

मॉड्यूल जटिल स्वचालन प्रणालियों के भीतर जटिल मोटर नियंत्रण कार्यों के लिए मूल्यवान है, दक्षता बढ़ाने और परिष्कृत प्रबंधन को सक्षम करने के लिए मूल्यवान है।

गति, स्थिति और रोटेशन का नियंत्रण

सटीक गति और घूर्णी नियंत्रण की आवश्यकता वाले परिदृश्यों में TB6600 एक्सेल, ज्यादातर लगातार बदलते वातावरण में प्रदर्शन को अनुकूलित करने के लिए उपयोग किया जाता है।

इमेजिंग उपकरण और बैंकिंग प्रणालियाँ

मॉड्यूल चिकनी, सटीक मोटर आंदोलनों को सुनिश्चित करके कैमरों और एटीएम के विश्वसनीय संचालन का समर्थन करता है, जो उपकरणों के परिचालन जीवनकाल का विस्तार करता है।

उत्कीर्णन उपकरणों में सटीकता

उत्कीर्णन उपकरण और मशीनरी के लिए, TB6600 बारीक विस्तृत डिजाइनों को निष्पादित करने के लिए आवश्यक सटीक नियंत्रण प्रदान करता है, उद्योगों में एक खतरनाक कारक जहां सटीक और विस्तार प्रमुख हैं।
