TL074CN ऑपरेशनल एम्पलीफायर: पिनआउट, फीचर्स और पैकेज जानकारी

TL074CN ऑपरेशनल एम्पलीफायर इलेक्ट्रॉनिक्स उद्योग में एक बहुमुखी और व्यापक रूप से इस्तेमाल किया जाने वाला घटक है, इसकी कम हार्मोनिक विरूपण, शोर में कमी और उच्च स्लीव दर के लिए प्रशंसा की गई है।यह लेख TL074CN की बुनियादी विशेषताओं और अनुप्रयोगों का पता लगाता है, जो ऑडियो प्रवर्धन, संचार प्रणालियों और औद्योगिक नियंत्रणों में अपनी ताकत की एक विस्तृत परीक्षा की पेशकश करता है।इसके पिन कॉन्फ़िगरेशन, कार्यात्मक मापदंडों और विकल्पों की खोज करके, हम इस बात की एक व्यापक समझ प्रदान करना चाहते हैं कि TL074CN विभिन्न क्षेत्रों में पेशेवरों के लिए एक पसंदीदा विकल्प क्यों बना हुआ है।

सूची

TL074CN को समझना

TL074CN प्रवर्धन, फ़िल्टरिंग और सिग्नल प्रोसेसिंग जैसे कार्यों के लिए विभिन्न इलेक्ट्रॉनिक सर्किटों में उपयोग किया जाने वाला एक बहुमुखी परिचालन एम्पलीफायर है।इस आईसी में चार स्वतंत्र ओपी-एम्प्स हैं, जिनमें से प्रत्येक में एक गैर-इनवर्टिंग और इनवर्टिंग इनपुट, फीडबैक इनपुट और बिजली की आपूर्ति कनेक्शन हैं।14-पिन PDIP-14 पैकेज में संलग्न, यह अपने कम हार्मोनिक विरूपण, शोर में कमी की क्षमताओं और उच्च स्लीव दर-योग्यता के लिए खड़ा है, जो खुद को उच्च-निष्ठा ऑडियो परियोजनाओं के लिए उधार देते हैं।इसके अतिरिक्त, ऑफसेट समायोजन और बाहरी मुआवजे के विकल्पों के साथ, यह प्रदर्शन पर सटीक नियंत्रण प्रदान करता है।

ऑडियो अखंडता को संरक्षित करने की अपनी क्षमता के लिए मनाया जाता है, हार्मोनिक विरूपण को कम करने में TL074CN एक्सेल।इसकी बढ़ी हुई शोर में कमी अवांछित पृष्ठभूमि शोर को काफी कम कर देती है, जिससे स्पष्ट संकेत निष्ठा सुनिश्चित होती है।उच्च स्लीव रेट एजाइल ऑडियो सिग्नल प्रोसेसिंग की अनुमति देता है, डायनामिक ऑडियो सेटिंग्स में अनुभवों को बढ़ाता है।

जबकि अक्सर इसकी उच्च-निष्ठा ऑडियो प्रूव के लिए सराहना की जाती है, TL074CN की पहुंच अन्य डोमेन तक भी फैली हुई है।यह उन्नत संचार प्रणालियों में एक प्रमुख भूमिका निभाता है, सटीक सिग्नल प्रवर्धन की मांग करने वाले चिकित्सा उपकरणों, और औद्योगिक नियंत्रण प्रणालियों में सटीक निगरानी और प्रतिक्रिया पर भरोसा करते हैं।इसकी सटीक और अनुकूलनशीलता इसे इन विविध क्षेत्रों में एक विश्वसनीय विकल्प बनाती है।

वैकल्पिक

• TL074CDR

• TL084CN

• TL084BCN

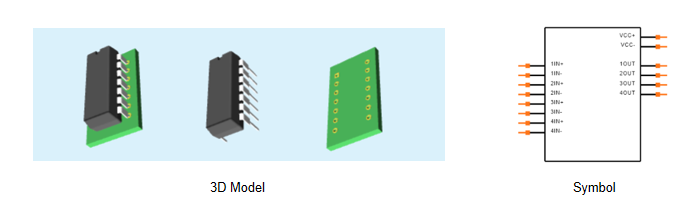

3 डी मॉडल और प्रतीकात्मक प्रतिनिधित्व

पिन कॉन्फ़िगरेशन अवलोकन

TL074CN OP-AMP के 14-पिन लेआउट को समझने से इसके बहुमुखी अनुप्रयोगों और सूक्ष्म डिजाइन भेदों का पता चलता है।

पहला परिचालन प्रवर्धक

• PIN1 पहले ऑप-एएमपी के लिए आउटपुट के रूप में कार्य करता है, सर्किट के बाद के चरणों में संसाधित एनालॉग सिग्नल को व्यक्त करने में एक गतिशील भूमिका निभाता है।

पहले परिचालन एम्पलीफायर के लिए इनपुट

• PIN2 इनवर्टिंग इनपुट है, फीडबैक मैकेनिज्म और सिग्नल इनवर्जन को प्रभावित करता है।

• पिन 3 गैर-इनवर्टिंग इनपुट के रूप में कार्य करता है, सिग्नल चरण बधाई बनाए रखने में मदद करता है।

सकारात्मक आपूर्ति वोल्टेज

• PIN4 (VCC+) OP-AMP की कार्यात्मक आवश्यकताओं का पोषण करते हुए, सकारात्मक आपूर्ति वोल्टेज से जुड़ता है।वोल्टेज के स्तर पर सावधानीपूर्वक ध्यान इष्टतम प्रदर्शन को बनाए रखते हुए क्षति को रोक सकता है।व्यावहारिक विचारों में अक्सर शोर को कम करने और बिजली की आपूर्ति को स्थिर करने के लिए आस -पास के कैपेसिटर को रखना शामिल होता है।

दूसरा परिचालन प्रवर्धक

दूसरा ऑप-एम्प के लेआउट सुविधाएँ।

• पिन 5 नॉन-इनवर्टिंग इनपुट के रूप में।

• Inverting इनपुट के रूप में Pin6।

• PIN7 प्रोसेस्ड सिग्नल को आउटपुट करता है, दूसरे ऑप-एम्प की कार्यक्षमता को पूरा करता है और जटिल सर्किट डिजाइनों में लचीलापन प्रदान करता है।

तीसरा और चौथा परिचालन एम्पलीफायरों

Pin14 के माध्यम से Pin14 तीसरे और चौथे Op-amps को समान भूमिकाओं के साथ पूरा करें

• तीसरे ऑप-एम्प के लिए गैर-इनवर्टिंग इनपुट के रूप में PIN8।

• Inverting इनपुट के रूप में Pin9।

• PIN10 आउटपुट को संभालता है।

यह दोहरावदार संरचना मल्टी-स्टेज एनालॉग सर्किट को बढ़ाती है, जो ऑप-एएमपी की एक श्रृंखला में फ़िल्टरिंग, प्रवर्धन और सिग्नल कंडीशनिंग जैसे कार्यों को सुविधाजनक बनाती है।

ऋणात्मक आपूर्ति वोल्टेज

• PIN11 (VCC-) नकारात्मक आपूर्ति वोल्टेज से जुड़ता है, जो द्विध्रुवी संकेतों को संभालने के लिए सक्रिय है, जो OP-AMP के व्यावहारिक अनुप्रयोगों को व्यापक बनाता है।एक संतुलित और स्थिर नकारात्मक आपूर्ति सुनिश्चित करना सर्किट की समग्र सिग्नल अखंडता को बनाए रखने के लिए बहुत जरूरी है।

बुनियादी विनिर्देश

उत्पाद विशेषता	मान बताइए
उत्पादक	टेक्सास उपकरण
पैकेट / मामला	14-डिपा
पैकेजिंग	नली
लंबाई	19.3 मिमी
चौड़ाई	6.35 मिमी
ऊंचाई	1.57 मिमी
आपूर्ति वोल्टेज	7 वी ~ 36 वी
वोल्टेज पाना	106.02 डीबी
सामान्य विधा अस्वीकृति अनुपात	100 डीबी
धसान दर	13 वी/µs
ऑपरेटिंग तापमान	0 ° C ~ 70 ° C
इनपुट पूर्वाग्रह वर्तमान	200 देहात
ऑपरेटिंग आपूर्ति धारा	1.4 एमए
इनपुट प्रकार	रेल-से-रेल
बढ़ते शैली	के माध्यम से छेद
संख्या चैनलों का	4 चैनल
उत्पाद प्रकार	आपरेशनल एम्पलीफायरों

TL074CN के लक्षण

कम हार्मोनिक विरूपण

TL074CN स्वाभाविक रूप से हार्मोनिक विरूपण को कम करता है, जिससे यह उच्च गुणवत्ता वाले सिग्नल प्रवर्धन के लिए उपयुक्त है।यह विशेषता आउटपुट फिडेलिटी को बढ़ाती है, यह सुनिश्चित करना कि प्रवर्धित सिग्नल मूल इनपुट के लिए सही रहता है।ऑडियो इलेक्ट्रॉनिक्स जैसे क्षेत्रों में, हार्मोनिक विरूपण को कम करने से स्पष्ट, शुद्ध ध्वनि आउटपुट में योगदान होता है।यह ऑडियोफाइल्स और पेशेवरों को अपील करता है जो ध्वनि सटीकता को महत्व देते हैं।

आंतरिक आवृत्ति मुआवजा

आंतरिक आवृत्ति मुआवजे से लैस, चिप परिचालन बैंडविड्थ को व्यापक बनाती है और स्थिरता को बढ़ाती है।यह डिज़ाइन TL074CN को शोर की शुरुआत किए बिना विभिन्न आवृत्तियों पर लगातार प्रदर्शन करने की अनुमति देता है।संचार उपकरणों को डिजाइन करने पर विचार करें, जहां आवृत्तियों में लगातार प्रदर्शन गतिशील है।आवृत्ति मुआवजा विश्वसनीय संकेतों को बनाए रखने में मदद करता है, मजबूत प्रणाली संचालन का समर्थन करता है।

चालू सीमित संरक्षण

TL074CN में अत्यधिक इनपुट से क्षति को रोकने के लिए वर्तमान-सीमित सुरक्षा शामिल है।यह सुविधा सर्किट अखंडता को संरक्षित करती है और इलेक्ट्रॉनिक घटकों के जीवनकाल का विस्तार करती है।अक्सर अप्रत्याशित वृद्धि का सामना करते हैं जो नाजुक घटकों को नुकसान पहुंचा सकते हैं।वर्तमान-सीमित संरक्षण एक सुरक्षा के रूप में कार्य करता है, जिससे उतार-चढ़ाव की स्थिति के तहत डिवाइस के स्थायित्व को बढ़ाता है।

कम इनपुट पूर्वाग्रह वर्तमान

एक कम इनपुट पूर्वाग्रह वर्तमान की विशेषता, एम्पलीफायर बिजली की खपत को नियंत्रित करता है और विकृति को कम करता है।यह उन अनुप्रयोगों में बुनियादी है जहां बिजली दक्षता और सिग्नल शुद्धता की आवश्यकता होती है।बैटरी-संचालित उपकरणों में, बिजली दक्षता खतरनाक है।कम इनपुट पूर्वाग्रह के साथ TL074CN जैसे घटकों का उपयोग करना प्रदर्शन को बनाए रखते हुए बैटरी जीवन का विस्तार करने में मदद करता है, जो लंबे समय तक उपयोग की अवधि की अनुमति देता है।

वाइड ऑपरेटिंग वोल्टेज रेंज

TL074CN एक व्यापक वोल्टेज रेंज का समर्थन करता है, जो इसे विभिन्न बिजली आपूर्ति अनुप्रयोगों के लिए बहुमुखी बनाता है।यह लचीलापन एनालॉग एम्पलीफायरों से लेकर जटिल प्रणालियों तक, विविध सर्किट डिजाइनों में एकीकरण की अनुमति देता है।औद्योगिक नियंत्रण प्रणाली अक्सर उन घटकों की मांग करती है जो विविध बिजली की आपूर्ति को संभालते हैं।अलग -अलग वोल्टेज के लिए TL074CN की अनुकूलनशीलता इसे ऐसे वातावरण के लिए आदर्श बनाती है, जहां स्थिरता और प्रदर्शन प्रमुख हैं।

उच्च इनपुट प्रतिबाधा

TL074CN का एक उल्लेखनीय लाभ इसका उच्च इनपुट प्रतिबाधा है, जो बाहरी सर्किट पर लोड को कम करता है।यह संकेत अखंडता को संरक्षित करने में मदद करता है और आसन्न सर्किट तत्वों से हस्तक्षेप को कम करता है।सिग्नल गिरावट को रोकने के लिए उच्च इनपुट प्रतिबाधा मूल्य।TL074CN का उपयोग यह सुनिश्चित करता है कि बाहरी उपकरण सिग्नल पथ बनाए रखते हैं, ऑडियो निष्ठा को संरक्षित करते हैं।

कम इनपुट शोर

एम्पलीफायर में कम इनपुट शोर, उच्च सिग्नल-टू-शोर अनुपात की आवश्यकता वाले अनुप्रयोगों के लिए एकदम सही है।इसका उपयोग ऑडियो प्रवर्धन में किया जाता है, जहां सिग्नल स्पष्टता और परिशुद्धता अंतिम होती है।ऑडियो एम्पलीफायर अनुप्रयोगों में, कम इनपुट शोर का अर्थ है स्पष्ट सुनने के अनुभव, क्योंकि अवांछित पृष्ठभूमि शोर कम से कम है।यह ऑडियो गुणवत्ता को प्राथमिकता देने वाली सेटिंग्स में सक्रिय है।

TL074CN का उपयोग

पेशेवर ऑडियो मिक्सर

TL074CN ऑपरेशनल एम्पलीफायर अपने प्रभावशाली रूप से कम शोर और तेजी से प्रतिक्रिया के कारण पेशेवर ऑडियो मिक्सर की दुनिया में अपनी जगह पाता है।ग्रेस के साथ कई इनपुट चैनलों को संभालने से यह सुनिश्चित होता है कि लाइव इवेंट और स्टूडियो सत्रों के दौरान उत्कृष्टता के लिए ऑडियो स्पष्ट और जीवंत रहता है।यह अभ्यास बेहतर ऑडियो गुणवत्ता प्राप्त करने में अपनी भूमिका पर जोर देता है।

बैटरी परीक्षण उपकरण

बैटरी परीक्षण उपकरण उच्च परिशुद्धता और भरोसेमंद माप प्राप्त करने के लिए TL074CN को भारी रूप से एकीकृत करते हैं।सटीक वोल्टेज और वर्तमान डायग्नोस्टिक्स इलेक्ट्रिक वाहन रखरखाव और नवीकरणीय ऊर्जा प्रणालियों में उत्कृष्टता की खोज में, प्राप्त करने योग्य हो जाते हैं।

सौर इनवर्टर

सौर इन्वर्टर सिस्टम, दोनों स्ट्रिंग और केंद्रीय प्रकार, TL074CN की विशेषताओं जैसे कम बिजली की खपत और ऊंचा इनपुट प्रतिबाधा से लाभान्वित होते हैं।यह व्यवहार्य विद्युत शक्ति में सौर ऊर्जा रूपांतरण की निगरानी और विनियमन में माहिर है।यह लगातार ऊर्जा उत्पादन का समर्थन करते हुए, इन्वर्टर डिजाइनों में दक्षता और विश्वसनीयता को बढ़ावा देने के लिए TL074CN पर निर्भर करता है।

मोटर ड्राइव

मोटर ड्राइव की दुनिया में, विशेष रूप से एसी और सर्वो सिस्टम के विषय में, TL074CN ने अपनी सटीक और स्थिरता के साथ एक स्थायी छाप छोड़ी।मोटर गति और स्थिति का सटीक नियंत्रण प्राप्त करने योग्य है, जिससे स्वचालन और रोबोटिक्स के लिए उपयोगी सुचारू संचालन होता है।औद्योगिक अनुप्रयोग उत्पादकता और परिचालन कौशल को आगे बढ़ाने में उनकी भूमिका पर एक स्पॉटलाइट चमकता है।

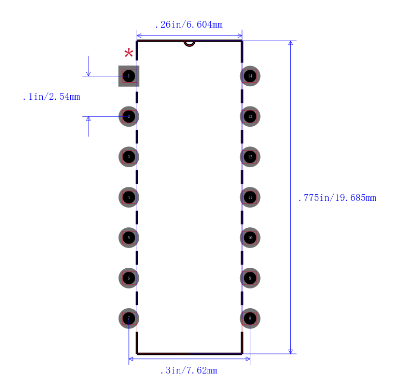

TL074CN पैकेजिंग अवलोकन

TL074CN को एक DIP-14 पैकेज में रखा गया है, एक लोकप्रिय दोहरी इन-लाइन डिज़ाइन को एकीकृत सर्किट के लिए अपने स्थायित्व और भंडारण क्षमताओं के लिए पोषित किया गया है।इस मजबूत संरचना में बाहरी-विस्तार वाले पिन की दो पंक्तियाँ हैं, जो कुशल पावर लिंकेज, ग्राउंडिंग और सिग्नल डिलीवरी में सहायता करती हैं।इस तरह के कॉन्फ़िगरेशन अक्सर व्यवहार में ब्रेडबोर्ड और संगत सॉकेट पर स्थापना में उनकी सादगी के कारण लागू होते हैं।

संरचनात्मक और कार्यात्मक तत्व

बाहर की ओर बढ़ने वाले पिन केवल कनेक्टर्स से अधिक हैं;वे सर्किट कार्यक्षमता को बढ़ाने में महत्वपूर्ण योगदान देते हैं।एक स्थिर मंच की पेशकश करके, वे कम प्रतिबाधा बनाए रखते हुए बिजली की आपूर्ति और सिग्नल पथ की विश्वसनीयता सुनिश्चित करते हैं।आप इस विशेषता को महत्व देते हैं, ज्यादातर प्रायोगिक चरणों में जहां अनुकूलनशीलता और आसान संशोधन वांछित हैं।

थर्मल हैंडलिंग और सुरक्षा

डीआईपी -14 पैकेज का एक मुख्य पहलू थर्मल प्रबंधन सुविधाओं को शामिल करने की क्षमता है।पैकेज के निर्माण और सामग्रियों द्वारा कुशल गर्मी अपव्यय की सुविधा होती है, जो दीर्घायु और स्थिरता को बढ़ावा देती है।आप चुनौतीपूर्ण अनुप्रयोगों में थर्मल अधिभार को टालने के लिए, जब आवश्यक हो, तो हीट सिंक को जोड़कर इन सुविधाओं का शोषण कर सकते हैं।

यांत्रिक आश्वासन

यह पैकेज सराहनीय यांत्रिक स्थिरता प्रदान करता है, कनेक्शन अखंडता को संरक्षित करता है और संभाल और कंपन से शारीरिक तनाव से सुरक्षा प्रदान करता है।DIP-14 पैकेज की मजबूती इसे सेटिंग्स में एक पसंदीदा विकल्प बनाती है जहां लचीलापन पूरक प्रदर्शन करता है।

TL074CN पैकेजिंग दक्षता को ऊंचा करना

फाइन-ट्यूनिंग पिन कॉन्फ़िगरेशन

TL074CN में पिन डिज़ाइन को बढ़ाना बेहतर सिग्नल ट्रांसमिशन को लक्षित करता है।अत्याधुनिक निर्माण तकनीकों को नियोजित करके, प्रतिरोध और इंडक्शन को कम से कम किया जाता है, जिससे एकीकृत सर्किट के बेहतर प्रदर्शन के लिए अग्रणी होता है।यह समायोजन बिजली की खपत को कम कर सकता है और उच्च गति के संकेतों के लिए डिवाइस को अनुकूलित कर सकता है, डेटा विश्वसनीयता को बढ़ा सकता है।उदाहरण के लिए, प्रिसिजन बॉन्डिंग तकनीक, सिग्नल विरूपण को कम कर सकती है और मजबूत कनेक्टिविटी सुनिश्चित कर सकती है, इस प्रकार सिग्नल फिडेलिटी को संरक्षित कर सकती है।

लचीला सामग्री का उपयोग करना

TL074CN पैकेजिंग में कम तनाव वाली सामग्री का उपयोग करना पर्यावरणीय लचीलापन को प्रभावित कर सकता है।थर्मल विस्तार, नमी और यांत्रिक तनाव का सामना करने वाली सामग्रियों को चुनना घटक के स्थायित्व में योगदान देता है।पॉलिमर जो लोचदार तनाव राहत प्रदान करते हैं, संरचनात्मक ध्वनि को खोने के बिना मामूली विकृति को अवशोषित करते हैं, विभिन्न परिस्थितियों में TL074CN के जीवनकाल का विस्तार करते हैं।

ईएमआई कमी के लिए धातु परिरक्षण एकीकृत

विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) से बचाने के लिए, TL074CN पैकेजिंग डिजाइन में धातु परिरक्षण को शामिल करना फायदेमंद साबित होता है।धातु की परतें या केसिंग बाहरी विद्युत चुम्बकीय क्षेत्रों को आंतरिक सर्किटरी को प्रभावित करने से रोक सकते हैं।यह उच्च-सटीक, कम-शोर अनुप्रयोगों में गतिशील हो जाता है।इस तरह के उपायों से अक्सर पर्याप्त ईएमआई कटौती होती है, जो प्रदर्शन में स्थिरता और सटीकता को बढ़ावा देती है।

यांत्रिक संरचनाओं को सुदृढ़ करना

TL074CN पैकेजिंग में यांत्रिक समर्थन को मजबूत करने से इसकी स्थिरता और मजबूती बढ़ जाती है।टिकाऊ सामग्री और डिजाइनों को तैनात करना जो कंपन और प्रभावों का विरोध करता है, यांत्रिक विफलताओं को रोकने में मदद करता है।समर्थन ब्रैकेट और प्रबलित फ्रेम का उपयोग करने जैसी तकनीकें चुनौतीपूर्ण वातावरण में भी पैकेज अखंडता सुनिश्चित करती हैं, इस प्रकार लगातार कार्यक्षमता हासिल करती हैं।

आंतरिक सर्किट का अनुकूलन

ऊर्जा दक्षता और शोर में कमी में कम प्रतिरोध और कैपेसिटेंस एड्स के साथ घटकों का चयन करके TL074CN के आंतरिक सर्किट डिजाइन को बढ़ाना।सावधान घटक विकल्प और लेआउट अनुकूलन के माध्यम से, दक्षता और संकेत गुणवत्ता में वास्तविक सुधार स्पष्ट हो जाते हैं।एक परिष्कृत सर्किट डिजाइन निष्ठा और जवाबदेही को बढ़ाता है, सटीक-केंद्रित कार्यों में कुंजी।

सामरिक ऊष्मा प्रबंधन

TL074CN पैकेजिंग के भीतर रणनीतिक गर्मी अपव्यय प्रदर्शन को बनाए रखता है और थर्मल नुकसान का औसत होता है।गर्मी सिंक और संवहन या एयर-कूलिंग जैसे तरीकों का उपयोग प्रभावी समाधान हैं।ऊष्मा सिंक में एल्यूमीनियम या तांबा जैसी उच्च-चालकता सामग्री कुशल गर्मी वितरण की सुविधा प्रदान करती है।मजबूर वायु शीतलन और थर्मल पैड आगे घटक को सुरक्षित तापमान के भीतर रखने में मदद करते हैं, इसकी निर्भरता और दीर्घायु को बढ़ाते हैं।

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1। TL074CN के लिए समकक्ष ICS

TL074CN में TL074CDR, TL084CN, TL084BCN और NTE859 जैसे समकक्ष हैं।इसी तरह के प्रदर्शन के लिए चुना गया, ये विकल्प अधिकांश सर्किट डिजाइनों में चिकनी एकीकरण की सुविधा प्रदान करते हैं।एक समकक्ष का चयन करते समय, वोल्टेज रेंज, इनपुट पूर्वाग्रह वर्तमान, और स्लीव दर पर ध्यान देना वांछित कार्यक्षमता प्राप्त करने के लिए प्रमुख है।सर्किट डिजाइन में अनुभव अक्सर यह पता चलता है कि सिमुलेशन और प्रोटोटाइप के साथ परीक्षण इन घटकों की विनिमेयता की पुष्टि करता है।

2। TL074CN के कार्य

TL074CN, TL07X श्रृंखला का हिस्सा, विविध इलेक्ट्रॉनिक उपयोगों के उद्देश्य से एक उन्नत परिचालन एम्पलीफायर के रूप में कार्य करता है।यह सिग्नल प्रोसेसिंग सटीकता और इनपुट परिवर्तनों के लिए त्वरित प्रतिक्रिया के लिए एक उच्च स्लीव दर को बढ़ाने के लिए एक कम ऑफसेट वोल्टेज की सुविधा देता है।इसके अलावा, इसका सामान्य-मोड इनपुट वोल्टेज रेंज अलग-अलग इनपुट का प्रबंधन करता है, जो मिश्रित-सिग्नल वातावरण में मूल्यवान है।यह TL074CN को ऑडियो उपकरण, इंस्ट्रूमेंटेशन और संचार में विश्वसनीय प्रवर्धन के लिए एक किफायती विकल्प बनाता है।व्यावहारिक अवलोकन इसके उच्च इनपुट प्रतिबाधा और कम शोर को उजागर करते हैं, जिसका उपयोग स्वच्छ, सटीक सिग्नल प्रवर्धन के लिए किया जाता है।
