4000 श्रृंखला एकीकृत सर्किट के लिए अंतिम गाइड

4000 श्रृंखला एकीकृत सर्किट (ICS) डिजिटल इलेक्ट्रॉनिक्स में अंतिम हैं, जो बहुमुखी प्रतिभा, व्यापक बिजली की आपूर्ति रेंज और मजबूत CMOS डिजाइन की पेशकश करते हैं।ये आईसीएस सरल लॉजिक गेट्स से लेकर कॉम्प्लेक्स काउंटरों और डिस्प्ले ड्राइवर्स तक के एप्लिकेशन के लिए उपयोगी हैं।यह लेख 4000 श्रृंखला आईसी परिवार की पड़ताल करता है, जो उनकी विशेषताओं, पिन कॉन्फ़िगरेशन और व्यावहारिक उपयोगों को उजागर करता है।यह मिश्रित लॉजिक परिवारों और पिन लेबलिंग विसंगतियों, ब्रिजिंग थ्योरी और एप्लिकेशन जैसी चुनौतियों को संबोधित करता है।संरचित विश्लेषण, आरेख और व्यावहारिक उदाहरणों के साथ, यह गाइड आपको सर्किट को प्रभावी ढंग से डिजाइन और समस्या निवारण करने का अधिकार देता है।चाहे काउंटरों को अनुकूलित करना, बीसीडी आउटपुट को डिकोड करना, या लॉजिक गेट्स के साथ काम करना, यह संसाधन आपकी समझ को गहरा करता है और आपके इलेक्ट्रॉनिक डिजाइन कौशल को बढ़ाता है।

सूची

4000 श्रृंखला सीएमओएस एकीकृत सर्किट

वोल्टेज आपूर्ति

4000 श्रृंखला CMOS ICs को 3 से 15V की आपूर्ति वोल्टेज रेंज के भीतर संचालित करने के लिए तैयार किया गया है, जो मामूली वोल्टेज में उतार -चढ़ाव को सहन करने की एक उल्लेखनीय क्षमता का प्रदर्शन करता है।यह लचीलापन विविध अनुप्रयोगों के लिए उनकी उपयुक्तता को बढ़ाता है, जिससे आप उन्हें विभिन्न वातावरणों में आसानी से लागू करने के लिए सशक्त बनाते हैं।अप्रत्याशित परिस्थितियों में उनकी दृढ़ता सामान्य परिदृश्यों को दर्शाती है जहां बिजली की आपूर्ति भिन्नता हो सकती है।

इनपुट प्रतिबाधा और संकेत अखंडता

ये आईसीएस उच्च इनपुट प्रतिबाधा का प्रदर्शन करते हैं, जो कनेक्टेड सर्किट के साथ हस्तक्षेप को कम करने और सिग्नल बिगड़ने के लिए फायदेमंद है।हालांकि, असंबद्ध इनपुट विद्युत शोर का सामना कर सकते हैं, जिसके परिणामस्वरूप संभवतः व्यवधान हो सकता है।पावर या ग्राउंड से अप्रयुक्त इनपुट को कनेक्ट करने से प्रदर्शन की स्थिरता बनाए रखने की सलाह दी जाती है, शोर जटिलताओं के अवलोकन के आधार पर सर्किट विशेषज्ञों द्वारा व्यापक रूप से समर्थन किया गया एक विधि।

आउटपुट कार्यक्षमता और घटक संगतता

इस श्रृंखला में CMOS ICS ठेठ डिजिटल सर्किट CMOS इनपुट के लिए लगभग 1MA ड्राइव कर सकता है।जब उच्च वोल्टेज के साथ आपूर्ति की जाती है, तो उनकी आउटपुट क्षमता 10mA तक बढ़ जाती है, जिससे आपको कम प्रयास के साथ अतिरिक्त घटकों को शामिल करने के लिए लचीलापन मिलता है।बड़े भार का प्रबंधन करने के लिए, बाहरी ट्रांजिस्टर का उपयोग करना एक पसंदीदा दृष्टिकोण है।एक एकल आईसी 50 इनपुटों को नियंत्रित कर सकता है, व्यापक परियोजनाओं में इसकी प्रभावशीलता और स्केलेबिलिटी को प्रदर्शित कर सकता है।व्यावहारिक अनुप्रयोगों में, कैस्केडिंग कई आईसीएस न्यूनतम नुकसान के साथ सिग्नल ट्रांसमिशन का अनुकूलन करता है।

संकेत संचरण और आवृत्ति सीमा

इन आईसीएस में सिग्नल प्रसार में देरी लगभग 9V बिजली की आपूर्ति में 30ns है, जो कई अनुप्रयोगों के लिए उपयुक्त है, लेकिन उच्च गति वाली सेटिंग्स में संभावित रूप से प्रतिबंधात्मक है, जहां 74 श्रृंखला अधिक अनुकूल हो सकती है।1MHz तक की उनकी आवृत्ति क्षमता विशिष्ट कार्यों के लिए पर्याप्त प्रदर्शन का समर्थन करती है, हालांकि जटिल संचालन में तेजी से विकल्प की आवश्यकता हो सकती है।व्यावहारिक परीक्षणों ने अपनी आवृत्ति अनुकूलनशीलता का प्रदर्शन किया है।

ऊर्जा खपत पैटर्न

4000 श्रृंखला में न्यूनतम बिजली की खपत, शक्ति-संवेदनशील अनुप्रयोगों के लिए एक आकर्षक विशेषता है।हालांकि बिजली का उपयोग आवृत्ति के साथ बढ़ता है, यह समान प्रौद्योगिकियों की तुलना में काफी कम रहता है।यह विशेषता स्थायी संचालन की सुविधा प्रदान करती है, ऊर्जा दक्षता की ओर बड़े उद्योग के रुझान के साथ संरेखित करती है, जैसा कि पारिस्थितिक प्रभाव को कम करने के उद्देश्य से कई विकास पहलों में देखा गया है।

अलग तर्क परिवारों को आपस में शामिल करना

एक सर्किट के लॉजिक फैमिली में एकरूपता को गले लगाना स्थिरता और आसानी को बढ़ावा देता है।फिर भी, अलग -अलग परिवारों को इंटरव्यू करना प्राप्त करने योग्य है, खासकर जब उनकी शक्ति की मांग सामंजस्यपूर्ण तरीके से सिंक्रनाइज़ करती है।के साथ 4000 श्रृंखलाओं को एकीकृत करने के परिदृश्य पर विचार करें 74HC परिवार;यह पुष्टि करने के लिए गतिशील है कि पावर स्रोत वोल्टेज 3 से 6 वोल्ट तक फैला है।इस रेंज से विचलन जोखिम के कारण गलत तर्क स्तर या घटकों की संभावित विफलता।

बिजली की आपूर्ति विशेषताओं के भेदों में गहराई से खोज करने से सहज एकीकरण को प्राप्त करने पर उनके प्रभाव पर प्रकाश डाला गया। 74LS उदाहरण के लिए, परिवार, एक स्थिर 5V आपूर्ति के साथ पनपता है।यह सूक्ष्म लेकिन उल्लेखनीय अंतर घटक विकल्पों को गहराई से प्रभावित करता है, क्योंकि बेमेल वोल्टेज में कमी सर्किट दक्षता या घटक क्षति हो सकती है।आप मिश्रित-परिवार के सर्किट में सावधानीपूर्वक बिजली प्रबंधन की पेचीदगियों को रोशन करते हुए, अप्रत्याशित सर्किट की खराबी को दरकिनार करने के लिए, अपनी जगहों पर बिजली स्थिरता रख सकते हैं।

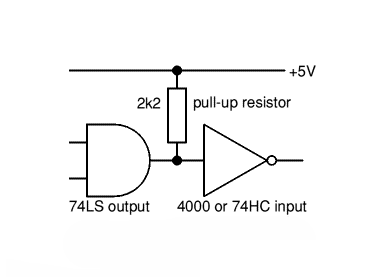

4000 या 74HC इनपुट के साथ 74LS आउटपुट को कनेक्ट करने के लिए मज़बूती से 2.2kohm "पुल-अप" रोकनेवाला को नियोजित किया जाता है।यह घटक एक पर्याप्त रूप से उच्च इनपुट स्तर की गारंटी देता है, जो बीमार-परिभाषित राज्यों के स्टीयरिंग को स्पष्ट करता है।इस पुल-अप रोकनेवाला को रणनीतिक रूप से रखें-एक तकनीक जिसे अक्सर अलग-अलग प्रौद्योगिकी परिदृश्यों में तर्क स्तरों को स्थिर करने के लिए उपयोग किया जाता है।इसकी समझ की उपस्थिति इस बात से बात करती है कि कैसे मामूली परिवर्तन प्रणाली की स्थिरता को काफी बढ़ा सकते हैं।

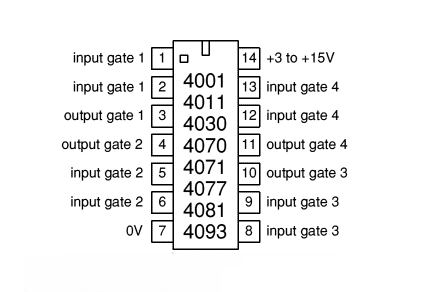

क्वाड 2-इनपुट लॉजिक गेट्स की कार्यक्षमता

डिजिटल इलेक्ट्रॉनिक्स की दुनिया में, क्वाड 2-इनपुट गेट्स उल्लेखनीय सगाई का एक स्थान रखते हैं, जो विविध तर्क डिजाइन परिदृश्य के लिए खानपान करते हैं।ये गेट विभिन्न विन्यासों में प्रकट होते हैं, आपको व्यावहारिक बुद्धिमत्ता और सांसारिक समझ के स्पर्श के साथ अपने अद्वितीय अनुप्रयोगों के लिए सही फिट चुनने की स्वतंत्रता के साथ सशक्त बनाते हैं।आइए हम कई प्रतिष्ठित प्रकारों का पता लगाएं:

• 4001: क्वाड 2-इनपुट नोर गेट

यह गेट प्रारंभिक तार्किक संचालन को लागू करने के लिए कीस्टोन बनाता है, अक्सर उन परिस्थितियों में गले लगाया जाता है जहां एक तर्क स्तर का उलटा या एक बुनियादी और न ही फ़ंक्शन सादगी और दक्षता लाता है।

• 4011: क्वाड 2-इनपुट नंद गेट

अपनी सार्वभौमिक प्रकृति के लिए प्रसिद्ध, नंद गेट को किसी भी अंतिम गेट प्रकार के फैशन के लिए संयुक्त रूप से जोड़ा जा सकता है, जो सीमित संसाधनों के साथ जटिल सर्किटों को डिजाइन करने में शामिल रचनात्मक प्रक्रियाओं को बढ़ाता है।

• 4030: क्वाड 2-इनपुट एक्स-या गेट (अब अप्रचलित)

एक बार विशेष-या कार्यों में एक स्टेपल, 4030 को धीरे-धीरे अधिक समकालीन समाधानों द्वारा सफल किया गया है क्योंकि लॉजिक गेट प्रौद्योगिकी तेजी से और प्रभावकारिता के साथ आगे बढ़ती है।

• 4070: क्वाड 2-इनपुट एक्स-या गेट

इस गेट के समकालीन डिजाइन का उपयोग त्रुटि-जाँच फ्रेमवर्क के भीतर समता को उत्पन्न करने और सत्यापित करने में किया जाता है, जो डिजिटल संचार प्रणालियों की अखंडता के लिए सक्रिय एक विचारशील सुविधा है।

• 4071: क्वाड 2-इनपुट या गेट

यह गेट मूल रूप से किसी भी इनपुट की ऊंचाई पर आउटपुट की मांग करने वाले परिदृश्यों में एकीकृत करता है, एक सुरुचिपूर्ण सादगी जो सीधे या तर्क को लागू करने वाली प्रणालियों में क़ीमती है।

• 4077: क्वाड 2-इनपुट एक्स-नॉर गेट

पूर्व-या गेट के पूरक के रूप में, पूर्व-नोर गेट डिजिटल तुलनित्र और समानता आकलन में एक महत्वपूर्ण भूमिका निभाता है, तार्किक संचालन की सटीकता और तरलता को संरक्षित करता है।

• 4081: क्वाड 2-इनपुट और गेट

जब एक फ़ंक्शन दोहरे उच्च इनपुट पर उच्च आउटपुट के लिए बोलता है, तो यह गेट मज़बूती से एक विश्वसनीय साथी के रूप में खड़ा होता है, लगातार असंख्य डिजिटल वातावरण में प्रदर्शन करता है।

• 4093: श्मिट ट्रिगर इनपुट के साथ विशेष क्वाड 2-इनपुट नंद गेट

श्मिट ट्रिगर इनपुट्स द्वारा विशिष्ट रूप से विशेषता, 4093 एडेप्टली प्रोसेसिंग सिग्नल सिग्नल इन शोर या सुस्त संक्रमणों के लिए असुरक्षित है।यह गेट चुनौतीपूर्ण परिस्थितियों के बीच अपने निपुण शोर लचीलापन और वफादार प्रदर्शन के माध्यम से चमकता है।हिस्टैरिसीस का एकीकरण, एक 4.5V बेसलाइन पर लगभग 0.5V से उच्च वोल्टेज आपूर्ति के साथ बढ़ रहा है, द्रव परिवेश में भरोसेमंद संकेत स्थिरता की मांग करते समय लाभ प्रदान करता है।

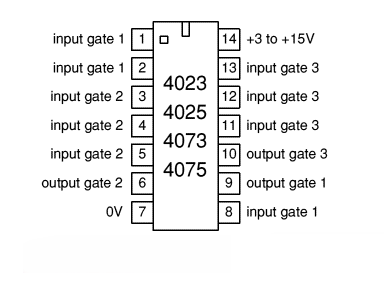

एक्शन में ट्रिपल 3-इनपुट गेट लॉजिक आईसीएस

ट्रिपल 3-इनपुट गेट विस्तृत इलेक्ट्रॉनिक डिजाइनों को तैयार करने के लिए विविध संभावनाएं प्रदान करते हैं।प्रत्येक प्रकार का गेट एक अलग भूमिका को पूरा करता है, जो आपकी जिज्ञासा और नवाचार की इच्छा को दर्शाता है:

• 4023: ट्रिपल 3-इनपुट नंद गेट

4023 गेट बाद में उलटा के साथ तार्किक उत्पाद संचालन को संभालता है।आसानी के साथ कई इनपुट सिग्नल को प्रबंधित करने की इसकी क्षमता सर्किट फ्रेमवर्क को सरल करती है।रचनात्मकता के लिए एक जुनून से प्रेरित होकर, आप अक्सर एक सार्वभौमिक गेट के रूप में नंद का लाभ उठा सकते हैं, आविष्कारशील समाधानों को तैयार कर सकते हैं और सर्किट जटिलता को कम कर सकते हैं।

• 4025: ट्रिपल 3-इनपुट नोर गेट

4025 गेट तार्किक योग संचालन को निष्पादित करने और फिर परिणामों को इनवर्ट करने में कुशल है।यह संदर्भों में लाभप्रद साबित होता है, जिसमें पूर्ण नकारात्मकता की आवश्यकता होती है, जिससे आप सर्किट को सुव्यवस्थित कर सकते हैं।इस गेट का एप्लिकेशन अक्सर विशिष्ट कार्यों के लिए आवश्यक भौतिक घटकों की संख्या को कम करके संसाधनों का अनुकूलन करने के लिए ड्राइव से परिणाम देता है।

• 4073: ट्रिपल 3-इनपुट और गेट

4073 गेट उच्च सटीकता के साथ तार्किक संयोजनों को प्राप्त करने का एक सीधा तरीका प्रदान करता है।सुरक्षा प्रणालियों जैसे वातावरण की मांग में बुनियादी, यह गेट नियंत्रण प्रणालियों में सटीकता के लिए लालसा को संतुष्ट करता है, यह सुनिश्चित करता है कि सभी मानदंडों को पूरा करने पर प्रक्रियाएं सुचारू रूप से संचालित हों।

• 4075: ट्रिपल 3-इनपुट या गेट

4075 गेट सिग्नल अखंडता को बनाए रखने में एक महत्वपूर्ण घटक के रूप में काम करते हुए, तार्किक विघटन का प्रभावी ढंग से समर्थन करता है।उद्योग सेटिंग्स में या गेट्स का कार्यान्वयन अक्सर परिचालन दक्षता और जवाबदेही की खोज को कम करता है, डाउनटाइम को कम करता है और सिस्टम नियंत्रण को बढ़ाता है।

पैकेज के पार गेट को विस्तारित करके पूरी की गई विशेष व्यवस्था स्थानिक उपयोगिता को अधिकतम करने में एक रणनीतिक विकल्प को दर्शाती है।यह दृष्टिकोण सर्किट बोर्डों पर एक अधिक कॉम्पैक्ट विधानसभा की अनुमति देता है, जो परजीवी तत्वों को कम करने और समग्र इलेक्ट्रॉनिक प्रदर्शन में सुधार करने की आकांक्षा द्वारा संचालित होता है।

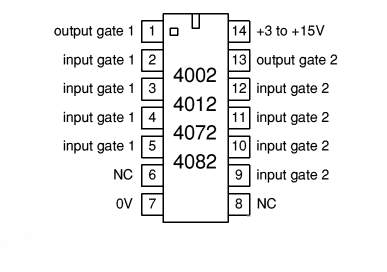

दोहरे 4-इनपुट गेट्स की जटिल बातचीत

आधुनिक इलेक्ट्रॉनिक्स की दुनिया में, दोहरी 4-इनपुट गेट सर्किट डिजाइन में निर्माण ब्लॉकों के रूप में एक महत्वपूर्ण भूमिका निभाते हैं।ये घटक, अपनी बहुमुखी प्रतिभा के लिए जाने जाते हैं, तार्किक संचालन की सुविधा और जटिल और सीधे तकनीकी चुनौतियों दोनों को संबोधित करके विविध अनुप्रयोगों में महत्वपूर्ण योगदान देते हैं।

• दोहरी 4-इनपुट नोर गेट (4002)

4002 के रूप में पहचाने जाने वाले दोहरे 4-इनपुट नोर गेट, एक तार्किक और न ही ऑपरेशन को निष्पादित करता है।यह केवल एक उच्च आउटपुट का उत्पादन करता है जब प्रत्येक इनपुट कम होता है, एक विफल-सुरक्षित तंत्र की मांग करने वाले परिदृश्यों के साथ पूरी तरह से संरेखित होता है।चित्र अलार्म सिस्टम, जहां सक्रियण केवल इनपुट की पूर्ण अनुपस्थिति में ट्रिगर करता है, इस तरह की प्रतिक्रिया के लिए आवश्यकता की पुष्टि करता है।4002 की विश्वसनीयता और सादगी इसे खतरनाक सेटअप में आकस्मिक-चालित डिजाइनों का मूल्यांकन करने के लिए एक विकल्प बनाती है।

• दोहरी 4-इनपुट नंद गेट (4012)

एक सार्वभौमिक गेट के रूप में कार्य करना, दोहरी 4-इनपुट नंद गेट (4012) सभी इनपुट उच्च होने पर एक कम संकेत को आउटपुट करता है।इसकी अनुकूलनशीलता बेजोड़ है, क्योंकि यह इनपुट पुनर्निर्माण के माध्यम से कई तार्किक कार्यों को दोहरा सकता है।यह लचीलापन परिष्कृत डिजिटल प्रणालियों के निर्माण में एहसान पाता है, खासकर जब घटक उपयोग में दक्षता और न्यूनतावाद प्राथमिकताएं हैं।संसाधन तैनाती का अनुकूलन करते हुए 4012 को नियोजित करने के लिए 4012 को नियोजित करना

• दोहरी 4-इनपुट या गेट (4072)

किसी भी सक्रिय इनपुट का पता लगाने में एक विशेषज्ञ, दोहरी 4-इनपुट या गेट (4072) एक उच्च आउटपुट उत्पन्न करता है यदि कम से कम एक इनपुट अधिक है।यह सुविधा निर्णय लेने वाले सर्किट में महत्व रखती है, जहां एक सकारात्मक क्यू की घटना कम्प्यूटिंग सेटअप में बैकअप प्रोटोकॉल को सक्षम करने जैसे परिणामी कार्यों को प्रेरित करती है।4072 इनपुट उपस्थिति को तुरंत स्वीकार करके सिस्टम चपलता और विश्वसनीयता को बढ़ाता है और आगामी प्रक्रियाओं में प्रवेश करता है।

• दोहरी 4-इनपुट और गेट (4082)

स्टार्क कंट्रास्ट में, दोहरी 4-इनपुट और गेट (4082) उच्च आउटपुट के लिए सभी इनपुट उच्च होने की मांग करता है।इस तरह की आवश्यकता संदर्भों में महत्वपूर्ण है जहां आगे बढ़ने से पहले हर स्थिति को पूरा किया जाना चाहिए, आमतौर पर औद्योगिक उपकरणों के भीतर सुरक्षा इंटरलॉक सक्रियण में।मजबूत नियंत्रण को बढ़ाने की क्षमता के साथ 4082 हथियारों के इंजीनियरों के सीधा अभी तक अपेक्षित कार्य, यह सुनिश्चित करना कि गेटिंग में सटीकता को सिस्टम अखंडता को बनाए रखने के लिए बनाए रखा जाता है।

इन सर्किटों के भीतर, पदनाम "NC" गैर-जुड़े पिन के लिए खड़ा है।इन पिनों के सही प्रबंधन का उपयोग सर्किट प्रदर्शन में अनपेक्षित गड़बड़ी को विफल करने के लिए किया जाता है।डिजाइन चरण के दौरान प्रत्येक असंबद्ध पिन को दस्तावेज़ और सत्यापित करना उन्हें अनजाने में शोर या अनपेक्षित संकेतों की उत्पत्ति बनने से रोकने के लिए आवश्यक है, जिससे सर्किट की स्थिरता और प्रभावकारिता को संरक्षित किया जा सकता है।

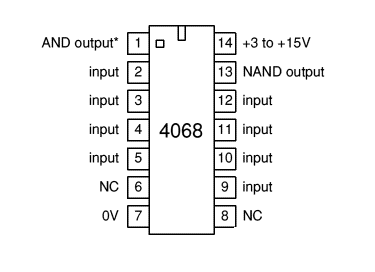

4068 नंद/और गेट आईसी

4068 8-इनपुट NAND/और गेट एक साथ इनपुट की एक सरणी को संभालने में एक अद्वितीय दक्षता प्रदर्शित करता है, इसके आठ विशिष्ट इनपुट पोर्ट द्वारा विशेषता है।यद्यपि इसकी प्रसार देरी उच्च-आवृत्ति अनुप्रयोगों के लिए सीमाओं को बनाए रख सकती है, यह मुख्य रूप से उन परिदृश्यों के लिए अनुकूल है जहां स्विफ्ट ऑपरेशन ड्राइविंग कारक नहीं है।यह पहलू ऐसे वातावरण में ध्यान देने योग्य है जहां समय सटीकता उल्लेखनीय वजन रखती है।

इस गेट की अपेक्षाकृत धीमी गति से प्रसार की गति इसे उन स्थितियों में लाभप्रद बनाती है जहां परिचालन गति माध्यमिक है।इस तरह के संदर्भों में अधिकतम वेग पर निष्पादित करने के बजाय तार्किक संचालन को समझने पर केंद्रित शैक्षिक वातावरण शामिल हो सकते हैं।व्यवहार में, 4068 गेट तेजी से डेटा प्रोसेसिंग के लिए दबाव मांग के बिना जटिल तर्क कार्यों के एक आकर्षक प्रदर्शन की सुविधा प्रदान करता है।

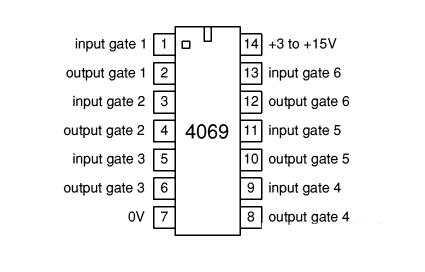

4069 हेक्स गेट का विश्लेषण

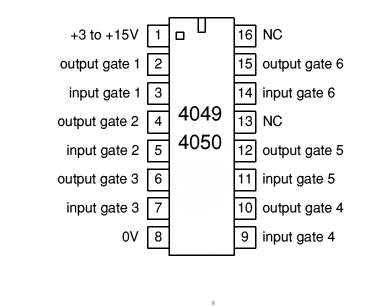

4049 की बहुमुखी प्रतिभा और 4050 बफर लॉजिक चिप्स

4049 हेक्स नॉट और 4050 हेक्स बफर इंटीग्रेटेड सर्किट (आईसीएस) को इस बात के लिए मान्यता दी जाती है कि वे इनपुट वोल्टेज को +15 वी के रूप में उच्च के रूप में कैसे प्रबंधित करते हैं, यहां तक ​​कि जब एक काफी कम आपूर्ति वोल्टेज द्वारा संचालित किया जाता है।यह विशेषता मुख्य रूप से उन प्रणालियों में चमकता है जहां विभिन्न वोल्टेज स्तर सह -अस्तित्व में हैं, जो विविध तर्क परिवारों के बीच सहज बातचीत के लिए अनुमति देते हैं।

इन आईसीएस को 74LS श्रृंखला इनपुट को कुशलता से चलाने के लिए तैयार किया गया है, जो निरंतर +5V आपूर्ति के साथ सबसे अच्छा काम करते हैं।यह अतिरिक्त बफरिंग की आवश्यकता को कम करके सर्किट डिज़ाइन को स्ट्रीमिंग, 74LS इनपुट के लिए चार प्रत्यक्ष कनेक्शन तक की अनुमति देता है।घटकों के बीच बचाए गए बेमेल एक समझदार अभी तक मूल्यवान विशेषता है, जो डिजाइन की विश्वसनीयता में गहराई को जोड़ती है।

इन बफर आईसी के कार्यान्वयन के दौरान, "नेकां" के रूप में चिह्नित पिन को जानबूझकर असंबद्ध छोड़ दिया जाना चाहिए, यह दर्शाता है कि इन पिनों का आंतरिक सर्किटरी से कोई संबंध नहीं है।यह विचार डिजाइन प्रक्रिया के दौरान महत्वपूर्ण है, आईसी के सामान्य फ़ंक्शन के लिए किसी भी संभावित व्यवधान को औसत करता है।इन कनेक्शनों की गहन समझ व्यापक प्रणालियों में सुचारू एकीकरण की सुविधा प्रदान करती है, जो विस्तार-उन्मुख स्थापना प्रथाओं की आवश्यकता को उजागर करती है।

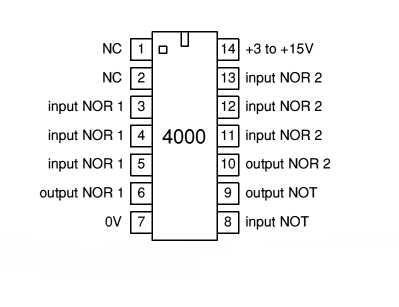

4000 दोहरी 3-इनपुट नोर गेट कॉन्फ़िगरेशन

4000 श्रृंखला एकीकृत सर्किट की अभिनव संरचना में न केवल बहुमुखी 3-इनपुट की एक जोड़ी शामिल है और न ही गेट्स बल्कि एक विलक्षण गेट भी नहीं है।ये घटक सामूहिक रूप से लॉजिक ऑपरेशंस की एक विस्तृत श्रृंखला की सुविधा प्रदान करते हैं, जिसमें एक पैकेज के भीतर बड़े करीने से निहित होता है।प्रत्येक "नेकां" पिन की उपस्थिति यह सुनिश्चित करती है कि गैर-कार्यात्मक कनेक्शन आसानी से पहचाने जाते हैं, सटीक कॉन्फ़िगरेशन में सहायता करते हैं।

इस आईसी का डिज़ाइन जटिल लॉजिक सर्किट के निर्माण के लिए एक चिकनी और कुशल प्रक्रिया को प्रोत्साहित करता है।आप इसके दोहरे 3-इनपुट और न ही गेट्स को महत्व दे सकते हैं, जो कई तार्किक कार्यों को सिर्फ इस एक घटक के साथ प्राप्त करने में सक्षम बनाते हैं, पूरी तरह से कॉम्पैक्ट सर्किट डिजाइनों में फिटिंग करते हैं।ए नॉट गेट का एकीकरण इसकी अनुकूलनशीलता को बढ़ाता है, जटिल संयोजनों के लिए अनुमति देता है जो अलग -अलग तत्वों के साथ बोझिल हो सकता है।उदाहरण के लिए, तार्किक अभिव्यक्तियाँ जैसे (ए और बी या सी) इस सेटअप के साथ निष्पादित करने के लिए सीधी हैं।

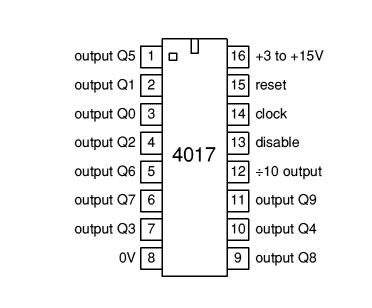

4017 दशक काउंटर

4017-दशक का काउंटर डिजिटल इलेक्ट्रॉनिक्स में अपने अनुप्रयोगों के लिए प्रसिद्ध एक जटिल तर्क घटक के रूप में कार्य करता है, जो आउटपुट के व्यवस्थित अनुक्रमण को सुविधाजनक बनाता है।घड़ी सिग्नल के बढ़ते किनारे का लाभ उठाते हुए, यह क्रमिक रूप से संक्रमण Q0 से Q9 में उच्च राज्य में आउटपुट करता है।लचीलापन प्रदान करने वाले इनपुट और कनेक्शन के साथ, यह विभिन्न व्यावहारिक अनुप्रयोगों और परिष्कृत नियंत्रण तंत्र की पुष्टि करता है।

घड़ी दालों द्वारा गहराई से संचालित, 4017 काउंटर प्रत्येक संक्रमण के साथ निम्न से उच्च तक गिनती को आगे बढ़ाता है।आप इस विशेषता का उपयोग समय अनुक्रम बनाने या सर्किट के भीतर आदेशित क्रियाओं को स्थापित करने के लिए कर सकते हैं।कई लोग इन सिद्धांतों के एकीकरण को डिजाइन में पाते हैं, प्रक्रियाओं को सरल बनाता है, अन्यथा संभावित अराजक संकेत वातावरण के लिए संरचित परिष्कार के एक तत्व का परिचय देता है।

फ़ंक्शन और नियंत्रण रीसेट करें

एक उच्च सिग्नल के साथ रीसेट फ़ंक्शन को सक्रिय करने से चक्रों में लगातार शुरुआती बिंदुओं की स्थापना, शून्य पर गिनती रीसेट सुनिश्चित होता है।जब रीसेट कम रहता है, तो काउंटर वर्तमान गणना को बरकरार रखता है, पूरे परिचालन चरणों में स्थिरता प्रदान करता है।आप कस्टम काउंटिंग रेंज बनाने के लिए रीसेट इनपुट पर अंतिम गणना वापस लूपिंग का प्रस्ताव कर सकते हैं, विशिष्ट गणना बाधाओं के साथ अनुप्रयोगों में सराहना की गई एक तकनीक।

इनपुट और निषेध अक्षम करें

गिनती प्रक्रिया को बाधित करने के लिए, अक्षम इनपुट के लिए एक उच्च संकेत प्रभावी रूप से अनुक्रमण को रोकता है।यह सुविधा ऑपरेशन समय पर सटीक नियंत्रण की मांग करने वाली स्थितियों में लाभप्रद साबित होती है।आप अक्सर इसे बड़े नियंत्रण प्रणालियों में शामिल कर सकते हैं, यह सुनिश्चित करना कि संचालन केवल तभी अग्रिम होता है जब स्थितियां इष्टतम होती हैं, जिससे सर्किट व्यवहार की एक बढ़ी हुई आज्ञा को दर्शाया जाता है।

। 10 आउटपुट और विस्तारित उपयोग

प्रत्येक पांच गिनती में, 10 आउटपुट साइकिलिंग के साथ, इनपुट आवृत्ति को दस से विभाजित किया गया है, विस्तारित अनुक्रमों के लिए कई 4017 काउंटरों को कैस्केड करने में एक उपयोगिता।इस दृष्टिकोण को गिनती क्षमता के दशमलव विस्तार की आवश्यकता होती है, जहां प्रत्येक क्रमिक काउंटर एक व्यापक अंकन गुंजाइश को समायोजित करता है।आप से इनसाइट्स इस कॉन्फ़िगरेशन की मॉड्यूलरिटी पर जोर देते हैं, नियंत्रण में सटीकता को खोने के बिना विस्तार को बढ़ावा देते हैं।

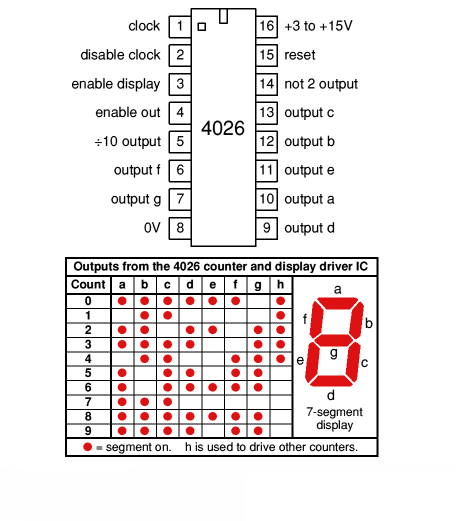

4026 काउंटर और डिस्प्ले ड्राइवर

4026-दशक का काउंटर, डिजिटल इलेक्ट्रॉनिक्स में एक पर्याप्त तत्व, मूल रूप से संख्यात्मक प्रदर्शन करता है।यह एक बढ़ती घड़ी इनपुट के साथ काम करता है, वर्तमान गिनती को मिरर करने के लिए 7-खंड डिस्प्ले पर सेगमेंट ए-जी को प्रज्वलित करता है, पारंपरिक कलात्मकता में देखे गए विस्तार से सावधानीपूर्वक ध्यान आकर्षित करता है।डिजिटल घड़ियों और काउंटर अक्सर उनकी सुसंगत और प्रभावी कार्यक्षमता पर निर्भर करते हैं।

एक घड़ी पल्स प्राप्त करने पर, 4026 गिनती को आगे बढ़ाता है, इस डिजिटल सिग्नल को डिस्प्ले पर विशिष्ट खंडों की रोशनी में परिवर्तित करता है।जब सक्षम इनपुट उच्च सेट किया जाता है, तो जानकारी लगातार ताज़ा होती है, डिस्प्ले पर एक अनपेक्षित चित्रण की पेशकश की जाती है, जो टेम्पोरल सटीकता को संरक्षित करने वाली विंटेज घड़ियों के सावधानीपूर्वक रखरखाव की याद दिलाता है।

आप 4017 काउंटरों में उपयोग किए गए लोगों के लिए गिनती को रीसेट करने या गिनती फ़ंक्शन को अक्षम करने के लचीलेपन का आनंद ले सकते हैं।आवधिक रीसेट को निष्पादित करने की यह क्षमता गतिशील सेटिंग्स में प्रमुख है, जिसमें एक मैराथन में चौकियों के समान शून्य के लिए नियमित अंशांकन की आवश्यकता होती है जो सटीक समय प्रबंधन और प्रदर्शन विश्लेषण में सहायता करता है।इस तरह के रीसेट का सहज एकीकरण काउंटर की बहुमुखी प्रतिभा पर जोर देता है।

4026 का। 10 आउटपुट एक ही अंक से परे गिनती की क्षमता का विस्तार करता है, जिससे जटिल संख्यात्मक प्रणालियों का निर्माण करने के लिए अतिरिक्त काउंटरों के कैस्केडिंग की सुविधा होती है।विस्तार के लिए यह क्षमता इतिहास में संख्यात्मक प्रणालियों की विकासवादी यात्रा को दर्शाती है, जहां बुनियादी इकाइयों से जटिल और उच्च-क्रम की गिनती में विकसित होने से प्रारंभिक वाणिज्य से लेकर परिष्कृत आधुनिक कंप्यूटिंग तक, प्रगति के असंख्य का समर्थन किया गया है।

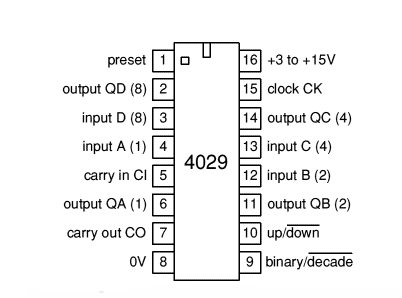

पूर्व निर्धारित क्षमता के साथ 4029 काउंटर

4029 एकीकृत सर्किट एक तुल्यकालिक काउंटर के रूप में उत्कृष्टता प्राप्त करता है, आउटपुट संक्रमण को घड़ी की नाड़ी के साथ मूल रूप से गलत ग्लिट्स को टालने के लिए संरेखित करता है।यह क्षमता डिजिटल सर्किट में सटीकता सुनिश्चित करती है, ज्यादातर समय अनुप्रयोगों के साथ।यह डिजाइन लचीलेपन को बढ़ाने, ऊपर और नीचे गिनती के साथ दोहरी कार्यक्षमता प्रदान करता है।अप/डाउन फ़ीचर गिनती की दिशा को बढ़ाने के लिए उच्च संकेत के साथ गिनती की दिशा और घटने के लिए कम संकेत देता है।घड़ी पल्स के उच्च चरण के दौरान दिशा इनपुट को संभालने और चिकनी संचालन की गारंटी देने और संभावित त्रुटियों को कम करने के लिए आवश्यक है।

4029 काउंटरों को प्रीसेट इनपुट पर एक उच्च सिग्नल के साथ बाइनरी-कोडित पिन का उपयोग करके एक विशिष्ट मूल्य के लिए आरंभ किया जा सकता है।यह तत्काल काउंटर समायोजन की आवश्यकता वाले परिदृश्यों में मूल्य जोड़ता है, जैसे किसी बाहरी घटना के साथ सिंक्रनाइज़ करना या किसी ज्ञात राज्य में संचालन को बहाल करना।यह सुविधा लगातार उपयोग करती है जब सटीक अंतराल माप दबंग होते हैं।पूर्ववर्ती काउंटरों की आसानी से सिस्टम में इसके एप्लिकेशन को व्यापक रूप से डिजिटल घड़ियों से लेकर जटिल कंप्यूटिंग मैकेनिज्म तक बढ़ाया जाता है।

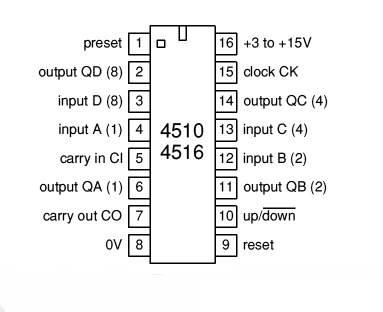

4510 अप/डाउन दशक काउंटर और 4516 अप/डाउन 4-बिट काउंटर

4029 मॉडल के समान सिंक्रोनस 4510 और 4516 काउंटर, त्रुटि-मुक्त प्रदर्शन के लिए एक अद्वितीय क्षमता प्रदर्शित करते हैं।दिशात्मक स्थिरता और रीसेटिंग को विशिष्ट इनपुट के माध्यम से प्रबंधित किया जाता है, जो सजातीय संचालन सुनिश्चित करता है।इसके अलावा, प्रीसेटिंग सुविधा के लिए सामंजस्यपूर्ण रूप से कार्य करने के लिए, सिंक्रनाइज़ेशन को प्राप्त करने के लिए कम स्थिति को बनाए रखने के लिए घड़ी इनपुट के लिए यह आवश्यक है।

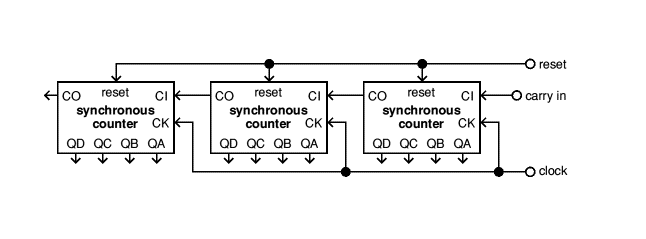

सिंक्रोनस काउंटर नेटवर्क की स्थापना

काउंटरों के एक परस्पर जुड़े नेटवर्क को बनाने के लिए, उनके घड़ी इनपुट्स को एक साथ कॉन्फ़िगर करके और एक काउंटर से सीधे कैरी-इन को सीधे कैरी-इन में ले जाने के द्वारा उन्हें सावधानीपूर्वक सिंक्रनाइज़ करें।4029, 4510, और 4516 मॉडल में, कम राज्य में प्रारंभिक काउंटर के कैरी-इन को पकड़ना एक होना चाहिए, जो पूरे नेटवर्क में सटीक सिग्नल यात्रा की सुविधा प्रदान करता है।इस सेटअप की तुलना एक ऑर्केस्ट्रा का संचालन करने के लिए की जा सकती है, जहां प्रत्येक घटक सद्भाव में योगदान देता है, व्यावहारिक सर्किट डिजाइनों में स्थिरता को बढ़ाता है।यह एक साथ जटिल डिजिटल प्रणालियों के भीतर इन उपकरणों की विश्वसनीयता पर जोर देता है।

प्रभावी रूप से अनुप्रयोगों में काउंटरों के अनुक्रम की व्यवस्था करने में मिस्ड या डुप्लिकेट काउंट जैसी त्रुटियों को रोकने के लिए कैरी-चेन लिंक को प्रबंधित करने में सटीकता शामिल है।यह कार्य सावधानीपूर्वक तैयारी और रणनीतिक पूर्वाभास का प्रतीक है, समस्या को सुलझाने में गहन अंतर्दृष्टि प्रदान करता है और विस्तार पर ध्यान देने के महत्व को उजागर करता है।इसके अतिरिक्त, एक अच्छी तरह से संरचित सेटअप के प्रभावों को प्रतिबिंबित करने से सिस्टम की समग्र दक्षता को बढ़ाने के लिए मूल्यवान मार्गदर्शन मिल सकता है, इस प्रकार डिजिटल डिजाइन में जटिलताओं की एक समृद्ध समझ की खेती होती है।

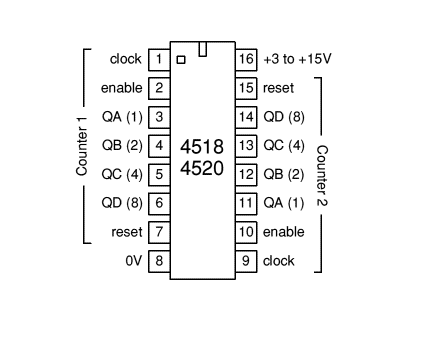

4518 और 4520 काउंटर आईसी की तुलना करना

4518 और 4520 एकीकृत सर्किट दोहरे समानांतर काउंटरों के साथ इंजीनियर हैं, प्रत्येक एक घड़ी सिग्नल के बढ़ते किनारे के साथ सिंक्रोनस रूप से आगे बढ़ता है।ये सर्किट निर्दिष्ट इनपुट के माध्यम से कार्यक्षमता को शून्य पर रीसेट करने की पेशकश करते हैं।अनुप्रयोगों के लिए उनकी निहित अधिकतम सीमा से नीचे की आवश्यकता होती है, एक उपयुक्त आउटपुट को रीसेट इनपुट के लिए फिर से तैयार किया जाना चाहिए।यह विधि विविध व्यावहारिक अनुप्रयोगों में प्रासंगिकता पाती है, ज्यादातर आवृत्ति डिवीजन और डिजिटल क्लॉक सिस्टम के डोमेन के भीतर।

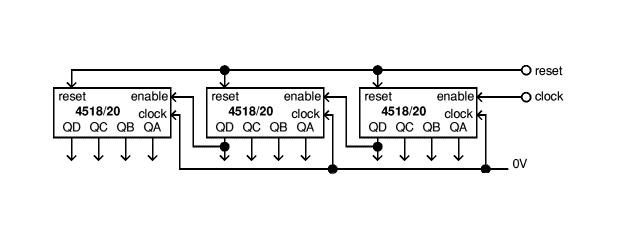

4518 और 4520 के लिए सीरियल कॉन्फ़िगरेशन तकनीक

एक विस्तारक गणना चक्र बनाने के लिए, किसी को यह सुनिश्चित करने की आवश्यकता है कि घड़ी इनपुट को कम स्थिति में बनाए रखा जाता है जबकि सक्षम इनपुट सक्रिय होते हैं।क्रमिक रूप से काउंटरों के आउटपुट को जोड़कर, एक कैस्केडिंग या रिपल प्रभाव उत्पन्न होता है, जटिल गिनती अनुक्रमों का अनुकरण करता है।हालांकि, उन वातावरणों में अत्यधिक सटीकता के लिए जहां समय गंभीर है, जैसे कि डिजिटल सिग्नल प्रोसेसिंग सिस्टम, लॉजिक गेट्स को शामिल करना सटीक सिंक्रोनस काउंटिंग के लिए फायदेमंद है।यह दृष्टिकोण समय की सटीकता के महत्व को दर्शाता है और इलेक्ट्रॉनिक्स और समय के बीच जटिल नृत्य के लिए एक वसीयतनामा के रूप में खड़ा है।

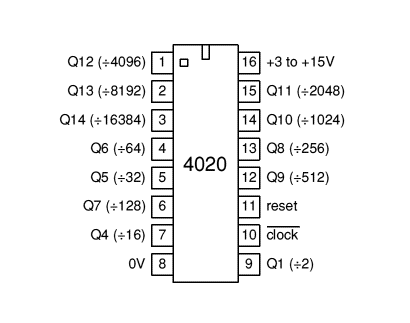

4020 14-बिट रिपल काउंटर का अवलोकन

रिपल काउंटर इंटरकनेक्टेड फ्लिप-फ्लॉप की एक श्रृंखला के माध्यम से कार्य करते हैं, जहां एक फ्लिप-फ्लॉप का आउटपुट अनुक्रम में अगले के लिए समय प्रदान करता है।4020 14-बिट काउंटर के विशिष्ट मामले में, प्रत्येक बिट दो की शक्ति से मेल खाता है, जो सभी चरणों में 16,384 द्वारा विभाजन की अनुमति देता है।इन काउंटरों का एक उल्लेखनीय पहलू यह है कि उनका गिनती अनुक्रम इनपुट घड़ी सिग्नल के गिरने वाले किनारे पर प्रगति करता है, जो उनके अद्वितीय परिचालन सिद्धांत का प्रदर्शन करता है।

एक रिपल काउंटर के आउटपुट चरणों जैसे कि 4020 को दो की उत्तरोत्तर उच्च शक्तियों का प्रतिनिधित्व करने के लिए आयोजित किया जाता है।उदाहरण के लिए, QN 2^n के मान को दर्शाता है।काउंटर को साफ या रीसेट करने के लिए, एक विशेष उच्च इनपुट लागू किया जाता है, जो सभी फ्लिप-फ्लॉप को एक पूर्व निर्धारित प्रारंभिक अवस्था में सेट करता है।डिजिटल डिजाइन में सफलता में अक्सर प्रभावी रीसेट तंत्र को लागू करना शामिल होता है, यह सुनिश्चित करता है कि डिजिटल सिस्टम में सिंक्रनाइज़ेशन प्राप्त किया जाता है।

रिपल काउंटर, जबकि डिजाइन में सरल, उनके निहित प्रसार में देरी के कारण चुनौतियों का परिचय दे सकता है, संभवतः अवांछनीय तर्क विसंगतियों का कारण बनता है।जब पहले का फ्लिप-फ्लॉप स्थिति बदल देता है, तो बाद के फ्लिप-फ्लॉप में इस संक्रमण को देखा जाने से पहले एक संक्षिप्त देरी होती है, जो जुड़े डिजिटल सर्किट की अखंडता को क्षणिक रूप से प्रभावित कर सकती है।आप अनुभव के धन से आकर्षित कर सकते हैं, अक्सर अतिरिक्त सिंक्रनाइज़ेशन तकनीकों को तैनात कर सकते हैं, या इन संभावित मुद्दों को संबोधित करने और उपाय करने के लिए, सिंक्रोनस काउंटरों जैसे विकल्पों के लिए विकल्प चुन सकते हैं।

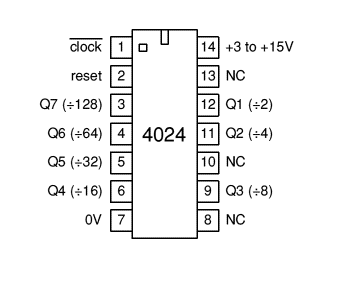

डिजिटल समय में 4024 रिपल काउंटर

4024 अपने राज्यों के माध्यम से लहराते हुए प्रत्येक घड़ी के किनारे पर प्रतिक्रिया देता है, 4020 की तरह, आउटपुट के साथ दो की अनुक्रमिक शक्तियों को दर्शाता है।यह आर्किटेक्चर अपने 7-बिट रजिस्टर के भीतर राज्यों का प्रतिनिधित्व करने के लिए एक सुव्यवस्थित विधि प्रदान करता है।आमतौर पर, इन काउंटरों को सटीक समय और आवृत्ति डिवीजन, जैसे डिजिटल घड़ियों या सिग्नल प्रोसेसिंग सिस्टम की मांग करने वाले परिदृश्यों में नियोजित किया जाता है।आप अक्सर किसी भी ग्लिच को रोकने के लिए सावधानीपूर्वक घड़ी सिग्नल प्रबंधन पर ध्यान केंद्रित कर सकते हैं, जिससे आश्वासन मिलता है कि संक्रमण चिकनी और अनुमानित रहता है।यह अभ्यास न केवल तकनीकी कौशल को दर्शाता है, बल्कि स्थिरता और नियंत्रण के लिए एक गहरी-बैठे इच्छा को भी दर्शाता है।

रीसेट फ़ंक्शन, 4020 के समान, तुरंत काउंटर को अपनी प्रारंभिक स्थिति में वापस करने के लिए सक्रिय किया जा सकता है।डिजिटल सर्किट डिजाइन के गतिशील क्षेत्र के भीतर, एक भरोसेमंद रीसेट विकल्प का अत्यधिक मूल्यवान है, विशेष रूप से पावर-अप चरणों या समस्या निवारण सत्रों के दौरान।आप अक्सर व्यापक सर्किट सिस्टम में रीसेट नियंत्रण को शामिल कर सकते हैं, एक नियंत्रित पुनरारंभ की सुविधा या इंटरकनेक्टेड मॉड्यूल में सिंक्रनाइज़ेशन को सक्षम कर सकते हैं।

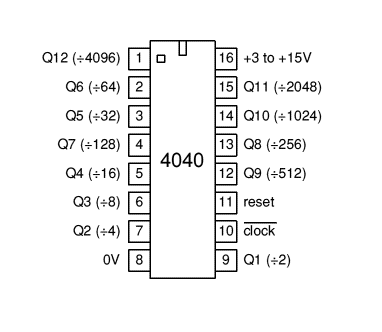

4040 12-बिट रिपल काउंटर आईसी

4040 12-बिट रिपल काउंटर घड़ी इनपुट और रीसेट फ़ंक्शन के माध्यम से संचालित होता है जो 4020 काउंटरों में पाए जाने वाले लोगों के समान होता है।यह दो की शक्तियों के माध्यम से वृद्धि, अपने गिनती कार्यों को करने के लिए फ्लिप-फ्लॉप की एक श्रृंखला को नियुक्त करता है।4040 के यांत्रिकी में खुदाई से किसी को डिजिटल सर्किट में अपने व्यापक अनुप्रयोगों की सराहना करने की अनुमति मिलती है, चाहे वह आवृत्ति ट्रैकिंग या डिवीजन के लिए हो।

4040-रिपल काउंटर का मूल संचालन सीधा और प्रभावी है।श्रृंखला में प्रत्येक फ्लिप-फ्लॉप इनपुट सिग्नल की आवृत्ति को दो से विभाजित करता है।एक आवृत्ति डिवाइडर के रूप में, काउंटर विभिन्न प्रकार के अनुप्रयोगों के लिए खानपान, विभाजित आवृत्तियों का एक विविध सेट तैयार करता है।ये विशेषताएं सेटिंग्स में ज्यादातर लाभप्रद हो जाती हैं जहां सटीक समय संकेत मांगे जाते हैं।उदाहरण के लिए, जब डिजिटल घड़ियों या समय उपकरणों को क्राफ्ट करना, सटीक समय अंतराल या अनुक्रमों को नियंत्रित करना गतिशील है और सीधे 4040 की निर्भरता से लिंक करता है।

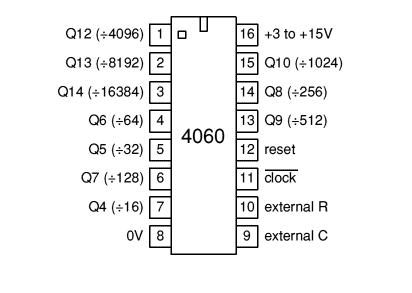

अंतर्निहित थरथरानवाला के साथ 4060 14-बिट रिपल काउंटर

4060-रिपल काउंटर डिजिटल लॉजिक सिस्टम में एक सक्रिय घटक है, जिसे क्रमिक रूप से इनपुट सिग्नल की घटनाओं को गिनने के लिए डिज़ाइन किया गया है।इसकी उपयोगिता विभाजित घड़ी आवृत्तियों को उत्पन्न करने की क्षमता के कारण विभिन्न अनुप्रयोगों में फैली हुई है।हालांकि, एक खतरनाक विचार यह है कि लॉजिक गेट्स के साथ अपने आउटपुट को इंटरफेस करना अस्थायी ग्लिच पेश कर सकता है।ये ग्लिच अंतर्निहित देरी के कारण होते हैं कि कैसे काउंटर के आउटपुट एक घड़ी पल्स का जवाब देते हैं, जो रिपल काउंटरों की एक विशेषता है।

4060 की तरह रिपल काउंटर्स घड़ी सिग्नल के गिरने वाले किनारे पर काम करते हैं, जिसका अर्थ है कि उच्च से निम्न तक सिग्नल का संक्रमण गिनती प्रक्रिया को शुरू करता है।प्रत्येक आउटपुट, जिसे QN के रूप में लेबल किया गया है, एक बाइनरी काउंट स्टेज से मेल खाती है।प्रत्येक आउटपुट का मान सूत्र Qn = 2 द्वारा निर्धारित किया जाता है^एन, जहां nth चरण घड़ी की आवृत्ति को 2 से विभाजित करता है^एन।उदाहरण के लिए, आउटपुट Q4 घड़ी की आवृत्ति को 16 से विभाजित करता है, जबकि आउटपुट Q14 इसे 16,384 से विभाजित करता है।महत्वपूर्ण रूप से, 4060 मॉडल में, कुछ आउटपुट- विशेष रूप से Q1 से Q3 और Q11- निष्क्रिय हैं और इसका उपयोग नहीं किया जा सकता है।

रीसेट इनपुट एक अन्य प्रमुख विशेषता है।चिकनी गिनती सुनिश्चित करने के लिए, रीसेट इनपुट को कम स्थिति में रखें।रीसेट इनपुट उच्च सेट करना तुरंत गिनती को शून्य कर देगा, जिससे सभी आउटपुट कम हो जाएंगे और शुरू से ही प्रक्रिया को पुनरारंभ कर सकते हैं।यह कार्यक्षमता उन अनुप्रयोगों में उपयोगी है जहां एक पुनर्वितरण काउंटर की आवश्यकता होती है।4060 की परिभाषित विशेषताओं में से एक इसका आंतरिक थरथरानवाला है, जो घड़ी सिग्नल उत्पन्न करने के लिए तीन अलग -अलग कॉन्फ़िगरेशन विकल्पों का समर्थन करता है।ये विकल्प विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने में लचीलेपन के लिए अनुमति देते हैं।नीचे तीन कॉन्फ़िगरेशन हैं:

• बाहरी घड़ी स्रोत: 4060 को बाहरी घड़ी स्रोत का उपयोग करके संचालित किया जा सकता है।इस कॉन्फ़िगरेशन में, क्लॉक सिग्नल को सीधे काउंटर के क्लॉक इनपुट पिन में खिलाया जाता है।एक बाहरी घड़ी का उपयोग करते समय, पिन 9 और 10, जो थरथरानवाला घटकों के लिए आरक्षित होते हैं, बाईपास किए जाते हैं।यह सेटअप उपयोगकर्ताओं को 4060 को उन प्रणालियों में एकीकृत करने का एक सीधा साधन प्रदान करता है जहां एक मौजूदा घड़ी स्रोत उपलब्ध है।

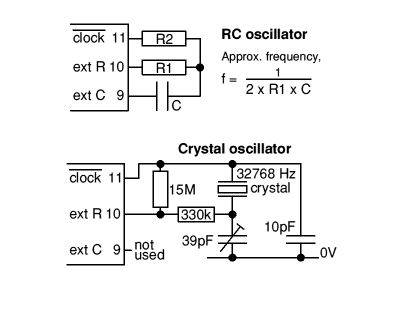

• आरसी ऑसिलेटर कॉन्फ़िगरेशन: एक आरसी ऑसिलेटर को घड़ी संकेत उत्पन्न करने के लिए 4060 से जोड़ा जा सकता है।इस सेटअप को दोलन की आवृत्ति का निर्धारण करने के लिए एक बाहरी अवरोधक (आर) और संधारित्र (सी) की आवश्यकता होती है।आवृत्ति लगभग गणना की जाती है:

एफ g 1 / (2 × आर 1 × सी)

स्थिर संचालन सुनिश्चित करने के लिए, इन दिशानिर्देशों का पालन करने की सिफारिश की जाती है।R1 कम से कम 50 kω होना चाहिए, R2 (वैकल्पिक) R1 के मूल्य का 2-10 गुना है।आरसी ऑसिलेटर का प्रदर्शन वोल्टेज विविधताओं की आपूर्ति करने के लिए संवेदनशील है, इसलिए वोल्टेज स्थिरता महत्वपूर्ण है, खासकर जब 7V से नीचे चल रहा है।

• क्रिस्टल ऑसिलेटर सेटअप: उच्च परिशुद्धता की आवश्यकता वाले अनुप्रयोगों के लिए, एक क्रिस्टल ऑसिलेटर का उपयोग किया जा सकता है।एक विशिष्ट उदाहरण 32,768 हर्ट्ज क्रिस्टल का उपयोग है, जो Q14 पर अत्यधिक सटीक 2 हर्ट्ज आउटपुट का उत्पादन करता है।इस सेटअप में।पिन 9 अप्रयुक्त है, सर्किट को सरल बना रहा है।क्रिस्टल थरथरानवाला विश्वसनीय और स्थिर आवृत्ति पीढ़ी सुनिश्चित करता है, जो इसे समय और क्लॉकिंग अनुप्रयोगों के लिए आदर्श बनाता है।

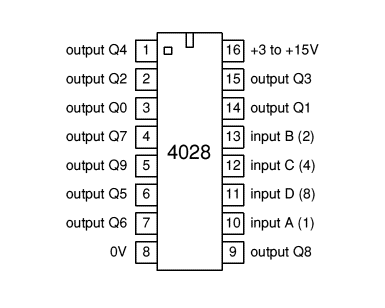

दशमलव डिकोडर को बीसीडी

बीसीडी से दशमलव डिकोडर्स अक्सर विभिन्न डिजिटल अनुप्रयोगों में दिखाई देते हैं जो अलग -अलग उद्देश्यों की सेवा करते हैं।वे एक बाइनरी-कोडेड दशमलव (बीसीडी) इनपुट प्राप्त करके काम करते हैं और ईमानदारी से इसे एक संबंधित दशमलव आउटपुट में परिवर्तित करते हैं।वास्तविक स्थितियों में, यदि एक अमान्य बीसीडी इनपुट का सामना किया जाता है, तो आउटपुट एक कम स्थिति में डिफ़ॉल्ट होगा, जो गलत परिणामों को कम करके डिजिटल सिस्टम की निर्भरता को सुनिश्चित करता है।इस तरह की विशेषताएं आपको अपने डिजिटल सर्किट रचनाओं में सटीकता और सटीकता प्राप्त करने में सहायता करती हैं।

प्रत्येक डिकोडर में लॉजिक गेट्स शामिल होते हैं जो प्रत्येक 4-बिट बीसीडी इनपुट को एक अद्वितीय दशमलव परिणाम के लिए परस्पर संबंध रखते हैं।यह डिज़ाइन दशमलव प्रदर्शन या प्रसंस्करण की आवश्यकता वाले घटकों के संचालन का समर्थन करता है।उदाहरण के लिए, डिजिटल घड़ियों और कैलकुलेटर इस तरह के डिकोडर्स को बीसीडी-कोडित समय या संख्यात्मक इनपुट को एक प्रारूप में बदलने के लिए नियोजित करते हैं जो आसानी से इंटरफेस द्वारा समझ में आता है।आपकी अंतर्दृष्टि विस्तार प्रणाली में सुचारू एकीकरण के लिए डिकोडिंग लॉजिक को सावधानीपूर्वक क्राफ्टिंग के महत्व पर जोर देती है।पूरी तरह से प्रारंभिक योजना इस प्रक्रिया को काफी कम कर सकती है।

उपभोक्ता इलेक्ट्रॉनिक्स के डोमेन के भीतर, बीसीडी से दशमलव डिकोडर्स एलईडी या एलसीडी पैनल पर प्रभावी डेटा डिस्प्ले की सुविधा प्रदान करता है।यह विशेष एप्लिकेशन बाइनरी डेटा को सुलभ जानकारी में बदलने की व्यावहारिक आवश्यकता पर जोर देता है।अपने इंटरफ़ेस बाधाओं का सामना करना अक्सर बिजली की खपत को कम करने और जवाबदेही बनाए रखने के लिए डिकोडर सर्किट को परिष्कृत करना शामिल होता है।इस तरह के संतुलन को हड़ताली न केवल प्रदर्शन को बढ़ावा देता है, बल्कि आपकी संतुष्टि को भी समृद्ध करता है।

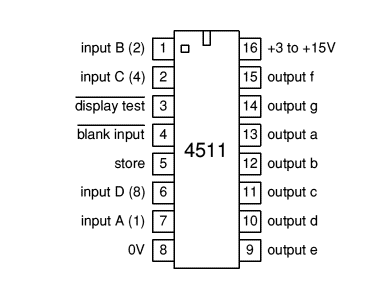

4511 बीसीडी से 7-सेगमेंट डिस्प्ले ड्राइवर

बाइनरी दशमलव (बीसीडी) इनपुट को 7-सेगमेंट डिस्प्ले आउटपुट में बदलने की क्षमता इलेक्ट्रॉनिक्स में विभिन्न अनुप्रयोगों को रखती है।4511-ड्राइवर चिप इस प्रक्रिया में एक प्रमुख भूमिका निभाती है, विशेष रूप से बीसीडी इनपुट सिग्नल के आधार पर एक सामान्य कैथोड 7-सेगमेंट डिस्प्ले के खंडों को रोशन करने के लिए तैयार किया गया है।इस रूपांतरण प्रक्रिया में खुदाई न केवल तकनीकी समझ को समृद्ध करती है, बल्कि रोजमर्रा के उपकरणों में इसके व्यावहारिक उपयोगों पर प्रकाश डालती है।

4511 चिप डिजिटल इनपुट और विजुअल आउटपुट सिस्टम के बीच एक पुल के रूप में कार्य करता है, जो बीसीडी मूल्यों को अलग -अलग डिस्प्ले सेगमेंट में अनुवाद करता है।यह उन परिदृश्यों में अपनी जगह पाता है जहां संख्यात्मक डिस्प्ले, जैसे डिजिटल घड़ियों और इलेक्ट्रॉनिक मीटर, बुनियादी हैं, और ऐसे उदाहरणों में जहां स्टोरिंग और पुनर्प्राप्त करने से सेटिंग्स प्रदर्शन को महत्वपूर्ण रूप से प्रभावित कर सकती हैं।4511 के पिन कॉन्फ़िगरेशन को संभालने और इसके तर्क को समझने में प्रवीणता महत्वपूर्ण है, जैसा कि टांका लगाने और सर्किट डिजाइन में कौशल हैं, जो व्यावहारिक अनुप्रयोग को बहुत बढ़ाते हैं।

4511 ड्राइवर चिप के साथ एक सामान्य कैथोड-प्रकार के प्रदर्शन का उपयोग प्रदर्शन इकाइयों के विद्युत लक्षणों के साथ संरेखित करता है।इस दृष्टिकोण में एक एकीकृत कैथोड कनेक्शन के माध्यम से प्रत्येक खंड को ग्राउंड करना शामिल है, जो 4511 के आउटपुट के माध्यम से व्यक्तिगत खंड नियंत्रण की सुविधा प्रदान करता है।इस तरह की संगतता घटक विनिर्देशों को लोभी करने की योग्यता पर जोर देती है, व्यावहारिक अंतर्दृष्टि पर जोर देते हुए कि कैसे प्रभावी बिजली प्रबंधन घटक जीवनकाल का विस्तार करता है।

7-सेगमेंट डिस्प्ले में रूपांतरण के दौरान सही बीसीडी कोड को प्रोग्राम करना वांछित संख्यात्मक आउटपुट करने के लिए अंतिम है।सटीकता के लिए विभिन्न इनपुट का परीक्षण इस तकनीकी उपक्रम में सटीकता की आवश्यकता को बढ़ाता है।इसके अलावा, भंडारण लचीलेपन के लिए सेटिंग्स समय के साथ समायोजन या प्रदर्शन की जरूरतों में परिवर्तन के लिए अनुमति देती हैं, जिससे वातावरण में अनुकूलनशीलता बढ़ जाती है जो गतिशील परिवर्तनों की मांग करते हैं।
