480V तीन-चरण पावर सिस्टम को समझना: वायरिंग कॉन्फ़िगरेशन, लाभ और अनुप्रयोग

यह गाइड बताता है कि 480-वोल्ट तीन-चरण शक्ति क्या है और इसका उपयोग कारखानों और बड़ी इमारतों में क्यों किया जाता है।यह शामिल है कि इस तरह की शक्ति कैसे काम करती है, इसे अलग -अलग तरीके से वायर्ड किया जा सकता है (जैसे डेल्टा और वाई), और जहां यह सबसे उपयोगी है।यदि आप इस बारे में उत्सुक हैं कि बिजली भारी उपकरणों को कैसे मिलती है या व्यवसाय उच्च वोल्टेज का उपयोग क्यों करते हैं, तो यह लेख आपको कदम से कदम के माध्यम से चलेगा।

सूची

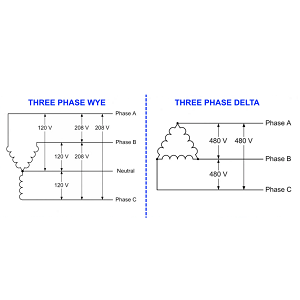

तीन-चरण वायरिंग कॉन्फ़िगरेशन क्या है?

औद्योगिक और वाणिज्यिक विद्युत प्रणालियों में तीन-चरण वायरिंग महत्वपूर्ण है।यह बिजली को कुशलतापूर्वक और लगातार वितरित करने की अनुमति देता है।यू.एस. में, ये सिस्टम आमतौर पर 480 वोल्ट की आपूर्ति वोल्टेज के साथ काम करते हैं।हालांकि, जब तक बिजली उपकरण तक पहुंचती है, तब तक यह आम तौर पर प्राकृतिक लाइन के नुकसान के कारण लगभग 460 वोल्ट तक गिर जाती है।यह ड्रॉप सिस्टम की मुख्य कार्यक्षमता को प्रभावित नहीं करता है, जो अभी भी स्रोत को लोड से जोड़ने वाले कंडक्टरों के एक सेट के माध्यम से स्थिर शक्ति प्रदान करता है।इन प्रणालियों में उपयोग किए जाने वाले दो सामान्य कॉन्फ़िगरेशन डेल्टा और WYE (या स्टार) हैं।प्रत्येक सेटअप में अलग -अलग विशेषताएं होती हैं और यह विशिष्ट परिचालन आवश्यकताओं के अनुकूल है।

में एक डेल्टा सेटअप, जनरेटर या ट्रांसफार्मर के तीन वाइंडिंग एक बंद त्रिभुज में जुड़े हुए हैं।प्रत्येक कोने एक चरण का प्रतिनिधित्व करता है, और बिजली की रेखाओं के बीच बहती है, न कि तटस्थ के माध्यम से।चूंकि कोई तटस्थ तार नहीं है, यह प्रणाली केवल लाइन-टू-लाइन कनेक्शन का समर्थन करती है, जो वायरिंग को सरल करती है, लेकिन इसे संतुलित भार तक सीमित करती है जिसे तटस्थ की आवश्यकता नहीं है।इस कॉन्फ़िगरेशन का उपयोग अक्सर उन प्रणालियों में किया जाता है जहां केवल तीन-चरण उपकरण चल रहे हैं।

वाई सेटअप तीन वाइंडिंग में से प्रत्येक के एक छोर को एक साझा केंद्रीय बिंदु से जोड़ता है, यह तटस्थ है।यह डिज़ाइन लाइन-टू-लाइन और लाइन-टू-न्यूट्रल कनेक्शन दोनों की अनुमति देता है, जिससे सिस्टम अधिक लचीला हो जाता है।यह एकल-चरण उपकरणों सहित उपकरणों की एक विस्तृत विविधता का समर्थन करता है, और मिश्रित-लोड वातावरण में अच्छी तरह से काम करता है।इस वजह से, Wye को अक्सर बड़ी प्रणालियों में पसंद किया जाता है जहां विभिन्न बिजली आवश्यकताओं के संयोजन को पूरा किया जाना चाहिए।

480V तीन-चरण शक्ति कैसे काम करती है?

एक 480V तीन-चरण पावर सिस्टम तीन वैकल्पिक धाराओं का उपयोग करता है जो प्रत्येक 120 डिग्री से ऑफसेट होते हैं।इस समय के अंतर का मतलब है कि शक्ति हमेशा सुचारू रूप से और लगातार बह रही है।यहां तक ​​कि जब एक चरण गिर रहा है, तो दूसरा बढ़ रहा है, एक स्थिर बिजली की आपूर्ति पैदा कर रहा है।तीन कंडक्टरों में से प्रत्येक, चरण ए, बी, और सी उनके बीच 480 वोल्ट ले जाता है।चूंकि वे अलग-अलग समय पर अपने वोल्टेज चोटियों तक पहुंचते हैं, इसलिए सिस्टम एकल-चरण शक्ति में पाए जाने वाले डिप्स और सर्ज से बचता है।यह सेटअप बिना किसी रुकावट के मशीनों को चलाने के लिए आदर्श है।

इस प्रणाली की मुख्य ताकत में निहित है कि चरणों को कैसे फैलाया जाता है।जब एक चरण अपने सबसे निचले बिंदु पर होता है, तो दूसरा अपने उच्चतम पर या उसके पास होता है।यह संतुलन स्थिर बिजली उत्पादन सुनिश्चित करता है, जो झिलमिलाहट, उतार -चढ़ाव और बिजली के नुकसान को कम करता है।परिणाम चिकनी है, अधिक विश्वसनीय प्रदर्शन, विशेष रूप से औद्योगिक मशीनों के लिए जो लगातार ऊर्जा पर भरोसा करते हैं।यह प्रणाली आवश्यक तारों के आकार को भी कम करती है क्योंकि पावर लोड तीन लाइनों में विभाजित होता है।यह सामग्री लागत को कम करता है और प्रतिष्ठानों को आसान बनाता है।समान रूप से बिजली फैलाने से, सिस्टम अचानक वोल्टेज परिवर्तनों को भी रोकता है, जो उपकरणों को पहनने और क्षति से बचाने में मदद करता है।संक्षेप में, 480V तीन-चरण शक्ति विश्वसनीय, कुशल और संतुलित ऊर्जा प्रदान करती है।

तीन-तार डेल्टा कॉन्फ़िगरेशन

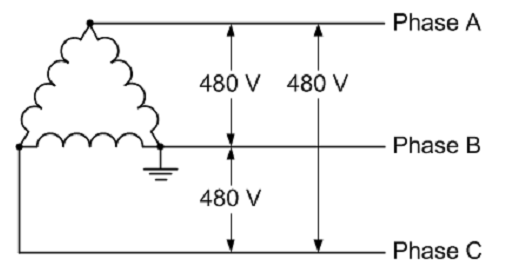

चित्रा 2. तीन-तार डेल्टा कॉन्फ़िगरेशन

डेल्टा विन्यास , आमतौर पर औद्योगिक बिजली वितरण में उपयोग किया जाता है, एक बंद लूप पैटर्न में एक ट्रांसफार्मर या मोटर के तीन वाइंडिंग की व्यवस्था करता है, जिसमें अगले की शुरुआत से जुड़े एक घुमावदार के प्रत्येक छोर के साथ।यह एक त्रिभुज-जैसा आकार बनाता है, इसलिए नाम "डेल्टा" है।WYE जैसे अन्य कॉन्फ़िगरेशन के विपरीत, डेल्टा सिस्टम एक तटस्थ तार का उपयोग नहीं करता है।यह अनुपस्थिति कुछ उच्च-मांग वाले अनुप्रयोगों के लिए इसे प्रभावी बनाने के दौरान वायरिंग और बुनियादी ढांचे को सरल बनाती है।इस सेटअप में, तीन चरण लाइनों में से प्रत्येक को अक्सर L1, L2, और L3 लेबल किया जाता है, जो त्रिभुज के कोनों में से एक में जुड़ा होता है।चूंकि कोई तटस्थ नहीं है, वोल्टेज को लाइन और तटस्थ के बजाय लाइनों के बीच सीधे मापा जाता है।यह लाइन-टू-लाइन वोल्टेज कॉन्फ़िगरेशन उच्च शक्ति हस्तांतरण का समर्थन करता है और डेल्टा सिस्टम को विशेष रूप से भारी-शुल्क, तीन-चरण भार के लिए उपयुक्त बनाता है।

डेल्टा कॉन्फ़िगरेशन के फायदों में से एक बड़े मोटर्स, कंप्रेशर्स और अन्य मशीनरी को पावर देने के लिए उच्च शुरुआती टॉर्क देने की क्षमता है, जिन्हें स्टार्टअप में बिजली की एक महत्वपूर्ण वृद्धि की आवश्यकता होती है।यह डेल्टा सिस्टम को औद्योगिक सेटिंग्स, विनिर्माण संयंत्रों और अन्य उच्च-लोड वातावरणों के लिए आदर्श बनाता है।डेल्टा कॉन्फ़िगरेशन परिचालन अतिरेक की एक डिग्री प्रदान करते हैं।यदि तीन चरणों में से एक विफल होना था या डिस्कनेक्ट हो गया था, तो शेष दो बिजली की आपूर्ति जारी रख सकते हैं, यद्यपि कम क्षमता पर।इस सुविधा को कभी -कभी "ओपन डेल्टा" ऑपरेशन के रूप में संदर्भित किया जाता है, उन प्रणालियों में मूल्यवान लचीलापन प्रदान करता है जहां निरंतर संचालन की आवश्यकता होती है।

एक अन्य लाभ डेल्टा कॉन्फ़िगरेशन का हार्मोनिक विरूपण, या विद्युत शोर के लिए प्रतिरोध है, जो संवेदनशील उपकरणों के साथ हस्तक्षेप कर सकता है।क्योंकि एक डेल्टा सिस्टम में वर्तमान बंद लूप के भीतर घूमता है, यह कई प्रकार के हार्मोनिक्स को रद्द करने के लिए जाता है, एक क्लीनर और अधिक स्थिर बिजली की आपूर्ति में योगदान देता है।हालाँकि, यह कॉन्फ़िगरेशन इसकी सीमाओं के बिना नहीं है।एक तटस्थ तार की कमी का मतलब है कि सिस्टम मिश्रित-लोड वातावरण के लिए अच्छी तरह से अनुकूल नहीं है जहां तीन-चरण और एकल-चरण उपकरणों दोनों का उपयोग किया जाता है।यह डेल्टा सिस्टम को वाणिज्यिक या आवासीय सेटिंग्स में कम बहुमुखी बनाता है, जहां प्रकाश, आउटलेट और अन्य एकल-चरण भार आम हैं।

चार-तार Wye कॉन्फ़िगरेशन

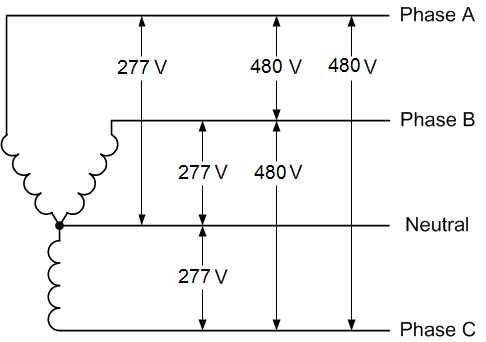

चित्रा 3. चार-तार Wye कॉन्फ़िगरेशन

चार-तार Wye कॉन्फ़िगरेशन, स्टार कॉन्फ़िगरेशन के रूप में भी जाना जाता है, वाणिज्यिक और औद्योगिक बिजली वितरण में सबसे अधिक इस्तेमाल किया जाने वाला विद्युत प्रणाली सेटअप में से एक है।इसके डिजाइन में तीन चरण कंडक्टर और एक चौथा तार शामिल है जिसे न्यूट्रल कहा जाता है।यह अतिरिक्त तटस्थ तार वह है जो अन्य कॉन्फ़िगरेशन से अलग चार-तार Wye को सेट करता है, जिससे इसे तीन-चरण और एकल-चरण विद्युत भार दोनों को कुशलता से आपूर्ति करने के लिए बहुमुखी प्रतिभा प्रदान करता है।इस लचीलेपन के कारण, यह अक्सर मिश्रित-उपयोग प्रणालियों के लिए पसंदीदा विकल्प होता है जहां विभिन्न प्रकार के उपकरणों और उपकरणों को अलग-अलग वोल्टेज की आवश्यकता होती है।

WYE कॉन्फ़िगरेशन में, तीन चरण के प्रत्येक तारों में से प्रत्येक एक सामान्य केंद्रीय बिंदु से जुड़ा होता है जिसे तटस्थ या स्टार बिंदु के रूप में संदर्भित किया जाता है।इस केंद्रीय बिंदु को भी तटस्थ तार के रूप में बाहर की ओर बढ़ाया और विस्तारित किया गया है।तीन चरण लाइनों में से किसी भी दो के बीच वोल्टेज समान हैं और चरण में 120 डिग्री के अलावा, एक संतुलित तीन-चरण प्रणाली प्रदान करते हैं।संयुक्त राज्य अमेरिका में, यह किसी भी दो चरणों और किसी भी एकल चरण और तटस्थ के बीच 277 वोल्ट के बीच 480 वोल्ट में परिणाम देता है।यह दोहरी-वोल्टेज क्षमता इमारतों या सुविधाओं के लिए आदर्श है, जिन्हें भारी मशीनरी (जिसमें 480V तीन-चरण शक्ति की आवश्यकता होती है) और मानक प्रकाश या कार्यालय उपकरण (जो 277V एकल-चरण शक्ति पर चलता है) दोनों को संचालित करने की आवश्यकता होती है।

चार-तार WYE प्रणाली के फायदों में से एक लंबी दूरी पर ऊर्जा हानि को कम करने की क्षमता है।एक तटस्थ तार का समावेश सिस्टम को असंतुलित भार को अधिक प्रभावी ढंग से संतुलित करने की अनुमति देता है और उन प्रणालियों में सुरक्षित रूप से रिटर्न धाराओं को ले जाने में मदद करता है, जहां सभी चरण समान रूप से लोड नहीं होते हैं।यह एक तटस्थ पथ की कमी वाले कॉन्फ़िगरेशन की तुलना में बेहतर ऊर्जा दक्षता और निचली रेखा के नुकसान के परिणामस्वरूप होता है।यह कॉन्फ़िगरेशन लंबे कार्यालय भवनों, बड़े कारखानों, अस्पतालों और स्कूलों जैसे स्थानों में उपयोगी है, कहीं भी बिजली को विभिन्न क्षेत्रों या फर्श तक पहुंचने की आवश्यकता है।क्योंकि यह एक ही सिस्टम से 277V और 480V दोनों शक्ति प्रदान कर सकता है, यह वायरिंग को आसान बनाता है, ट्रांसफार्मर जैसे अतिरिक्त उपकरणों की आवश्यकता को कम करता है, और कम स्थापना लागत में मदद करता है।तटस्थ तार भी वोल्टेज को स्थिर रखने में मदद करता है, लंबी दूरी पर बिजली के नुकसान को कम करता है, और सिस्टम को सुरक्षित और अधिक विश्वसनीय बनाता है।

240V और 480V सिस्टम के लिए वायरिंग कलर कोड

वायरिंग में उचित रंग कोडिंग गलतियों को रोकने और सुरक्षा सुनिश्चित करने में मदद करता है।यू.एस. में, नेशनल इलेक्ट्रिकल कोड (एनईसी) तीन-चरण प्रणालियों में तारों की पहचान करने के लिए दिशानिर्देश प्रदान करता है।

तंत्र प्रकार	कंडक्टर	रंग कोड
240V एकल-चरण	लाइन 1 (एल 1)	काला
	लाइन 2 (एल 2)	लाल
	तटस्थ (एन)	सफ़ेद
	ग्राउंड (पीई)	पीले / नंगे के साथ हरा / हरा
240V तीन-चरण	एल 1	काला
	एल 2	लाल
	एल 3	नीला
	तटस्थ (यदि उपयोग किया जाता है)	सफ़ेद
	ग्राउंड (पीई)	पीले / नंगे के साथ हरा / हरा
480V तीन-चरण	एल 1	भूरा
	एल 2	नारंगी
	एल 3	पीला
	तटस्थ (यदि उपयोग किया जाता है)	स्लेटी
	ग्राउंड (पीई)	पीले / नंगे के साथ हरा / हरा

460V और 480V के बीच अंतर

पहलू	480V	460V
वोल्टेज का प्रकार	वितरण वोल्टेज	उपयोग वोल्टेज
स्रोत	उपयोगिता या ट्रांसफार्मर से भेजा गया	लाइन लॉस के बाद उपकरणों पर वोल्टेज
विशिष्ट उपयोग	सुविधा के पार दिया	क्या मशीनों/उपकरणों को चलाने के लिए डिज़ाइन किया गया है
वोल्टेज घटाव	मूल वोल्टेज स्तर	आमतौर पर ~ 20V कम प्रतिरोध और लाइन के नुकसान के कारण
उपस्कर संगतता	आमतौर पर 480V उपकरण के रूप में लेबल नहीं किया जाता है	अधिकांश औद्योगिक मशीनों को 460V के लिए लेबल और बनाया गया है
अनुमत भिन्नता	उपकरण के लिए निर्दिष्ट नहीं है	आमतौर पर ± 20V
सामान्य विन्यास	डेल्टा या WYE सिस्टम के माध्यम से आपूर्ति की जा सकती है	सिस्टम कॉन्फ़िगरेशन पर भी निर्भर करता है
आवेदन संदर्भ	औद्योगिक बिजली वितरण	औद्योगिक उपस्कर संचालन
घरेलू तुलना	आवासीय सेटिंग्स में उपयोग नहीं किया गया	ठेठ घरेलू वोल्टेज (120V/240V) की तुलना में बहुत अधिक है
महत्त्व	उचित सिस्टम डिजाइन के लिए समझा जाना चाहिए	सुनिश्चित करता है कि उपकरण कुशलता से और सुरक्षित रूप से चलता है

480V तीन-चरण प्रणालियों के लाभ

480V तीन-चरण शक्ति का उपयोग करना औद्योगिक संचालन के लिए प्रमुख लाभ प्रदान करता है।

दक्षता और बिजली उत्पादन

तीन-चरण सिस्टम एकल-चरण प्रणालियों की तुलना में अधिक कुशल हैं क्योंकि वे वर्तमान की मात्रा को बढ़ाए बिना अधिक शक्ति प्रदान कर सकते हैं।इसका मतलब है कि उपयोग किए जाने वाले तार पतले हो सकते हैं, जो सामग्री पर पैसे बचाता है और स्थापना को आसान बनाता है।तीन-चरण शक्ति के लिए सूत्र में एक विशेष गुणक, (3 (लगभग 1.73) शामिल है, जो दर्शाता है कि यह एक ही वोल्टेज और वर्तमान का उपयोग करके एकल-चरण प्रणाली की तुलना में अधिक शक्ति ले जा सकता है।यही कारण है कि तीन-चरण प्रणालियों का उपयोग आमतौर पर उन स्थानों पर किया जाता है जिन्हें बहुत अधिक शक्ति की आवश्यकता होती है, जैसे कि बड़ी मशीनों के साथ कारखाने या इमारतें।वे अधिक शक्ति देते हैं, स्थापित करने के लिए कम लागत, और समग्र रूप से अधिक कुशलता से काम करते हैं।

कम लागत और बेहतर ऊर्जा उपयोग

कम विद्युत प्रवाह का उपयोग लागत और ऊर्जा दक्षता दोनों में लाभ प्रदान करता है।जब वर्तमान कम हो जाता है, तो तारों और केबलों जैसे कंडक्टरों के आकार को कम से कम किया जा सकता है।यह सीधे भौतिक लागत पर बचत का अनुवाद करता है, क्योंकि छोटे कंडक्टर को कम तांबे या एल्यूमीनियम की आवश्यकता होती है।इसके अतिरिक्त, स्थापना आसान और कम श्रम-गहन हो जाती है, जिससे खर्च कम हो जाते हैं।कम करंट के परिणामस्वरूप भी कम प्रतिरोधक हानि होती है, जिसका अर्थ है कि कम ऊर्जा गर्मी के रूप में खो जाती है जब बिजली लंबी दूरी पर यात्रा करती है।यह समग्र प्रणाली दक्षता में सुधार करता है।समय के साथ, ये लाभ जमा हो जाते हैं, जिससे परिचालन लागत में ध्यान देने योग्य कमी होती है और अधिक टिकाऊ और लागत प्रभावी ऊर्जा प्रबंधन में योगदान होता है।

उच्च विश्वसनीयता

सिस्टम को उच्च विश्वसनीयता को ध्यान में रखते हुए डिज़ाइन किया गया है, जो आंशिक विफलता की स्थिति में भी निरंतर संचालन सुनिश्चित करता है।उदाहरण के लिए, यदि एक चरण किसी गलती का अनुभव करता है या ऑफ़लाइन हो जाता है, तो सिस्टम अभी भी काम करने में सक्षम है, यद्यपि कम क्षमता पर।यह अंतर्निहित आंशिक अतिरेक पूर्ण शटडाउन के खिलाफ एक सुरक्षा के रूप में कार्य करता है, जिससे प्रक्रियाओं को बिना रुकावट के जारी रखने की अनुमति मिलती है।इस तरह की लचीलापन उन उद्योगों में विशेष रूप से महत्वपूर्ण है जहां डाउनटाइम वित्तीय नुकसान, सुरक्षा खतरों, या दोनों जैसे विनिर्माण, स्वास्थ्य सेवा, या डेटा केंद्रों को जन्म दे सकता है।दोषों के दौरान आंशिक कार्यक्षमता बनाए रखने से, प्रणाली न केवल परिचालन निरंतरता की रक्षा करती है, बल्कि संपूर्ण बुनियादी ढांचे से समझौता किए बिना निदान, मरम्मत और शमन के लिए मूल्यवान समय भी प्रदान करती है।

480V तीन-चरण शक्ति का उपयोग कहां किया जाता है?

इस प्रकार की शक्ति उन सुविधाओं में आम है जहां उपकरणों को कुशलतापूर्वक और मज़बूती से चलाने के लिए बड़ी मात्रा में ऊर्जा की आवश्यकता होती है।

इलेक्ट्रिक मोटर्स

इलेक्ट्रिक मोटर्स, विशेष रूप से उन लोगों को जो भारी मशीनरी को बिजली देते हैं, को उच्च शुरुआती टॉर्क और एक स्थिर वर्तमान की आवश्यकता होती है जो मज़बूती से प्रदर्शन करती है।480V तीन-चरण शक्ति इसे एक चिकनी, संतुलित फैशन में वितरित करती है।यह वोल्टेज की बूंदों को कम करता है और ओवरहीटिंग को रोकता है, मोटर पहनने और विफलता के दो सामान्य कारण।विनिर्माण फर्श या नगरपालिका जल प्रणालियों जैसे वातावरणों में, जहां मोटर्स अक्सर लगातार चलते हैं या बार-बार साइकिल चलाते हैं, तीन-चरण शक्ति की स्थायित्व और ऊर्जा दक्षता डाउनटाइम और रखरखाव को कम करने में एक भूमिका निभाती है।

एचवीएसी सिस्टम्स

बड़े पैमाने पर हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) सिस्टम कंप्रेशर्स, ब्लोअर और प्रशंसकों का उपयोग करते हैं जो वर्तमान को आकर्षित करते हैं।480V तीन-चरण शक्ति यह सुनिश्चित करती है कि ये घटक सर्किट को ओवरलोड किए बिना या बेहद मोटी वायरिंग की आवश्यकता के बिना चलते हैं, जो अन्यथा कम-वोल्टेज सिस्टम के लिए आवश्यक होगा।सुसंगत बिजली प्रवाह उपकरण की विफलता या ऊर्जा अपशिष्ट के जोखिम को कम करते हुए, सर्वर रूम या ऑपरेटिंग थिएटर जैसे संवेदनशील वातावरण में स्थिर तापमान बनाए रखने में मदद करता है।

बड़े प्रकाश व्यवस्था

उन सुविधाओं में जहां व्यापक और शक्तिशाली प्रकाश कवरेज की आवश्यकता होती है, 480V तीन-चरण शक्ति एक स्थिर और कुशल ऊर्जा आपूर्ति प्रदान करती है।यह उच्च-बे लाइटिंग सिस्टम या आउटडोर फ्लडलाइट सरणियों में महत्वपूर्ण है जो बड़े क्षेत्रों को रोशन करते हैं।सुसंगत वोल्टेज झिलमिलाहट को कम करता है और समान प्रकाश वितरण सुनिश्चित करता है, जो न केवल दृश्यता और सुरक्षा में सुधार करता है, बल्कि समय से पहले बल्ब और गिट्टी विफलताओं को रोककर रखरखाव की जरूरतों को भी कम करता है।इसके अतिरिक्त, उच्च वोल्टेज पर लाइटिंग सर्किट चलाने से कम करंट ड्रा और कम ट्रांसमिशन लॉस के कारण समय के साथ ऊर्जा बचत हो सकती है।

निष्कर्ष

480V तीन-चरण पावर सिस्टम औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए एक शक्तिशाली, कुशल और स्थिर ऊर्जा समाधान प्रदान करते हैं।संतुलित भार का समर्थन करके, ऊर्जा हानि को कम करने और चिकनी उपकरण संचालन को सक्षम करने से, वे व्यवसायों को लागत को कम करने और उच्च विश्वसनीयता बनाए रखने में मदद करते हैं।डेल्टा और WYE जैसे लचीले कॉन्फ़िगरेशन के साथ, और चार-तार प्रणालियों में दोहरी-वोल्टेज क्षमताओं के साथ, इन सेटअपों को विविध परिचालन आवश्यकताओं को पूरा करने के लिए इंजीनियर किया जाता है, जिससे वे भारी शुल्क वाले विद्युत बुनियादी ढांचे की रीढ़ बन जाते हैं।
