सिग्नल क्षीणन को समझना: कारण, माप के तरीके और नेटवर्क और इलेक्ट्रॉनिक्स में अनुप्रयोग

यह गाइड बताता है कि क्षीणन क्या है, एक शब्द का उपयोग किया जाता है जब एक संकेत कमजोर हो जाता है क्योंकि यह केबल, हवा या अन्य सामग्रियों के माध्यम से चलता है।यह कुछ ऐसा है जो सभी प्रकार के सिस्टमों में होता है, जैसे फोन, वाई-फाई, रेडियो, फाइबर ऑप्टिक्स और लैब उपकरण।आप सीखेंगे कि क्षीणन कैसे काम करता है, ऐसा क्यों होता है, और यह कैसे मापा जाता है।यह विभिन्न प्रकार के क्षीणन को भी कवर करता है, इसे जांचने के लिए उपयोग किए जाने वाले उपकरण, और क्यों यह रोजमर्रा के इलेक्ट्रॉनिक्स और संचार प्रणालियों में सिग्नल की ताकत को नियंत्रित करना महत्वपूर्ण है।

सूची

क्षीणन क्या है?

एक सिग्नल की ताकत में क्षीणन प्राकृतिक कमी है चाहे वह विद्युत शक्ति, वोल्टेज, या वर्तमान हो क्योंकि यह एक माध्यम से या संचार पथ के साथ चलता है।यह कमजोर होता है क्योंकि संचार प्रणाली ठीक से काम करने के लिए संकेत स्पष्टता पर निर्भर करती है।सिग्नल की हानि ज्यादातर उन सामग्रियों में प्रतिरोध के कारण होती है जो सिग्नल ले जाती हैं।जब एक संकेत उच्च प्रतिरोध को पूरा करता है, तो इसकी अधिक ऊर्जा रास्ते में खो जाती है।सरल शब्दों में, जितना अधिक संकेत को "धक्का" देना पड़ता है, उतना ही कमजोर हो जाता है जब तक यह आता है।कई सावधानीपूर्वक क्षीणन की निगरानी करते हैं क्योंकि अप्रबंधित सिग्नल लॉस शोर, खराब प्रदर्शन या कुल संचार टूटने का कारण बन सकता है।

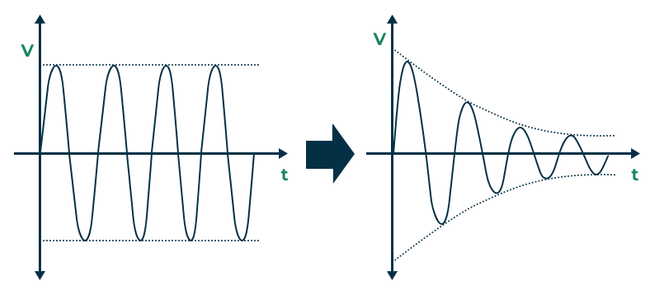

चित्रा 2. एक संकेत में क्षीणन

ऊपर दिया गया आंकड़ा एक आदर्श संकेत की तुलना करके क्षीणन की अवधारणा को दिखाता है, एक को देखा।बाईं ओर, ग्राफ स्थिर आयाम के साथ एक सुसंगत तरंग दिखाता है, जो समय के साथ एक अविभाजित संकेत का प्रतिनिधित्व करता है।दाईं ओर, एक ही सिग्नल को धीरे -धीरे आयाम में कमी के रूप में दिखाया गया है जैसे समय आगे बढ़ता है, यह कार्रवाई में क्षीणन की कल्पना करता है।जैसा कि संकेत यात्रा करता है, इसकी ताकत कम हो जाती है, जिसे तरंग के चारों ओर संकीर्ण लिफाफे द्वारा दर्शाया गया है।यह कमी ऊर्जा हानि के कारण होती है, जो अक्सर संचरण माध्यम में प्रतिरोध के कारण होती है।समय के साथ, प्रवर्धन या सुधार के बिना, संकेत उपयोगी होने के लिए बहुत कमजोर हो सकता है, जिससे संभावित संचार त्रुटियां या डेटा हानि होती है।

क्षीणन कैसे मापा जाता है?

क्षीणन को डेसिबल (डीबी) में मापा जाता है, एक लॉगरिदमिक इकाई का उपयोग किया जाता है जो यह व्यक्त करने के लिए उपयोग किया जाता है कि एक सिग्नल की ताकत कितनी कम हो जाती है क्योंकि यह एक माध्यम या सिस्टम के माध्यम से यात्रा करती है।लॉगरिदमिक स्केल इंजीनियरिंग में उपयोगी है क्योंकि यह सिग्नल की ताकत में बड़े अंतर को आसानी से तुलना करने की अनुमति देता है।बड़े और अनिच्छुक संख्याओं से निपटने के बजाय, आप इन परिवर्तनों को अधिक प्रबंधनीय और सहज तरीके से प्रतिनिधित्व करने के लिए डेसीबल का उपयोग कर सकते हैं।क्षीणन की गणना के लिए सबसे अधिक इस्तेमाल किया जाने वाला सूत्र है:

इस समीकरण में, "इनपुट" मूल सिग्नल ताकत का प्रतिनिधित्व करता है, जबकि "आउटपुट" सिस्टम या माध्यम से गुजरने के बाद सिग्नल की ताकत है।ये मान संदर्भ के आधार पर शक्ति, वोल्टेज या वर्तमान को संदर्भित कर सकते हैं।इस सूत्र का लचीलापन कई नुकसान को मजबूत करने की अपनी क्षमता में निहित है: क्योंकि यह एक प्रणाली के विभिन्न हिस्सों से लॉगरिदमिक, क्षीणन मूल्यों को केवल गुणा के बजाय एक साथ जोड़ा जा सकता है।यह जटिल प्रणालियों के विश्लेषण को सरल करता है, जैसे कि दूरसंचार नेटवर्क, जहां एक संकेत कई घटकों से गुजर सकता है, प्रत्येक में थोड़ी मात्रा में नुकसान होता है।

परिणामस्वरूप DB मान आपको बताता है कि क्या एक सिग्नल कमजोर हो गया है या प्रवर्धित किया गया है।एक नकारात्मक डीबी मूल्य क्षीणन को इंगित करता है, सिग्नल की ताकत में नुकसान।0 डीबी के मान का मतलब है कि कोई बदलाव नहीं हुआ है, जबकि एक सकारात्मक डीबी मान प्रवर्धन को इंगित करता है।यह सिग्नल लॉस को मापने के लिए न केवल एक व्यावहारिक इकाई बनाता है, बल्कि सिस्टम डिजाइन, डायग्नोस्टिक्स और प्रदर्शन मूल्यांकन में एक उपयोगी उपकरण भी है।

क्षीणन के प्रकार

क्षीणन एक आकार-फिट-सभी नहीं है।यह अलग -अलग तरीकों से दिखाई देता है कि सिग्नल कैसे और कहां प्रेषित होते हैं।मुख्य श्रेणियों में स्वचालित, जानबूझकर और पर्यावरण क्षीणन शामिल हैं।

स्वत: क्षीणन

स्वचालित क्षीणन एक प्रक्रिया को संदर्भित करता है जिसमें एक इलेक्ट्रॉनिक उपकरण हस्तक्षेप की आवश्यकता के बिना एक आने वाले सिग्नल की ताकत को समायोजित करता है।यह स्व-विनियमन सुविधा आमतौर पर ऑडियो उपकरण, टेलीविजन और संचार प्रणालियों में पाई जाती है।उदाहरण के लिए, जब कोई सिग्नल बहुत मजबूत हो जाता है जैसे कि वॉल्यूम या इनपुट में अचानक स्पाइक, डिवाइस स्वचालित रूप से कम हो जाता है, या "एटेन्यूएट्स", विकृति, क्षति या अधिभार को रोकने के लिए सिग्नल स्तर।यह अंतर्निहित सर्किट के माध्यम से प्राप्त किया जाता है जो इनपुट स्तरों की लगातार निगरानी करते हैं।यदि आने वाला सिग्नल एक निश्चित सीमा से अधिक है, तो सिस्टम इष्टतम प्रदर्शन को बनाए रखने और एक स्पष्ट, स्थिर आउटपुट सुनिश्चित करने के लिए तेजी से लाभ या सिग्नल की ताकत को कम करता है।ऐसा करने से, स्वचालित क्षीणन आंतरिक घटकों की रक्षा करने में मदद करता है और ध्वनि या चित्र की गुणवत्ता को संरक्षित करता है, सभी बिना किसी रुकावट के।

जानबूझकर क्षीणन

कुछ परिदृश्यों में, कई लोग जानबूझकर एक संकेत की ताकत को कम करते हैं, इस प्रक्रिया को जानबूझकर क्षीणन के रूप में जाना जाता है।यह अभ्यास प्रयोगशाला सेटिंग्स, परीक्षण वातावरण, या उपकरण अंशांकन के दौरान आम है, जहां सिग्नल के स्तर पर सटीक नियंत्रण की आवश्यकता होती है।एक नियंत्रित तरीके से सिग्नल की शक्ति को कम करके, आप स्थितियों का अनुकरण कर सकते हैं, संवेदनशील घटकों को संभावित नुकसान को रोक सकते हैं, और यह सुनिश्चित कर सकते हैं कि संकेत जुड़े उपकरणों की स्वीकार्य इनपुट रेंज के भीतर रह सकते हैं।जानबूझकर क्षीणन भी संचार प्रणालियों के प्रदर्शन और संगतता के परीक्षण में एक भूमिका निभाता है, जहां स्थिर और पूर्वानुमानित संकेत व्यवहार को बनाए रखना सटीक विश्लेषण और विश्वसनीय परिणामों के लिए महान है।

पर्यावरणीय क्षीणन

संकेत स्वाभाविक रूप से कमजोर हो जाते हैं क्योंकि वे विभिन्न वातावरणों के माध्यम से यात्रा करते हैं, एक प्रक्रिया जिसे क्षीणन के रूप में जाना जाता है।चाहे तांबे के तारों, फाइबर ऑप्टिक केबल, या यहां तक ​​कि खुली हवा के माध्यम से चलते हुए, विभिन्न प्रकार की भौतिक और पर्यावरणीय कारकों के कारण सिग्नल की ताकत कम हो सकती है।उदाहरण के लिए, तांबे के तारों में विद्युत प्रतिरोध दूरी पर सिग्नल ऊर्जा के क्रमिक नुकसान का कारण बनता है।फाइबर ऑप्टिक्स में, केबल में खामियों या झुकता प्रकाश को बिखेर या अवशोषित कर सकता है, संकेत स्पष्टता को कम कर सकता है।जब सिग्नल हवा के माध्यम से वायरलेस रूप से यात्रा करते हैं, तो वे इमारतों, पेड़ों और यहां तक ​​कि मौसम की स्थिति जैसी बाधाओं का सामना करते हैं, जो सभी को विकृत या ब्लॉक कर सकते हैं।अतिरिक्त कारक जैसे कि अन्य इलेक्ट्रॉनिक उपकरणों, चरम तापमान, और लंबी संचरण दूरी से विद्युत चुम्बकीय हस्तक्षेप समस्या को और बढ़ा देते हैं।इन प्रभावों का मुकाबला करने के लिए, उच्च गुणवत्ता वाले, ट्रांसमिशन लाइनों के लिए कम-हानि सामग्री का चयन करना, नियमित अंतराल पर सिग्नल एम्पलीफायरों या रिपीटर्स को एकीकृत करना, और नेटवर्क में डेटा अखंडता को संरक्षित करने के लिए परिरक्षण और त्रुटि-सुधार प्रौद्योगिकियों के साथ डिजाइनिंग सिस्टम जैसी रणनीतियों की एक श्रृंखला को नियोजित करना।

क्षीणन को मापने के तरीके

सटीक क्षीणन माप उच्च-आवृत्ति सेटिंग्स, जैसे रेडियो या ऑप्टिकल ट्रांसमिशन में फाइन-ट्यून संचार प्रणालियों में मदद करते हैं।मध्यम और आवृत्ति के आधार पर विभिन्न तरीकों का उपयोग किया जाता है।

बिजली अनुपात पद्धति

पावर अनुपात विधि अपने आउटपुट पर पावर के लिए सिस्टम के इनपुट पर पावर की तुलना करके क्षीणन को मापती है।यह दृष्टिकोण रेडियो फ्रीक्वेंसी (आरएफ) सिस्टम में उपयोगी है, जहां कुशल ट्रांसमिशन और रिसेप्शन के लिए महत्वपूर्ण बिजली हस्तांतरण का सटीक मूल्यांकन।इनपुट पावर के लिए आउटपुट पावर के अनुपात की गणना करके क्षीणन की मात्रा निर्धारित की जाती है, आमतौर पर डेसिबल (डीबी) में व्यक्त की जाती है।यह मीट्रिक एम्पलीफायरों, एंटेना या ट्रांसमिशन लाइनों जैसे घटकों द्वारा पेश किए गए सिग्नल लॉस या लाभ की सीमा को इंगित करता है।विधि का व्यापक रूप से ट्रांसमीटर और रिसीवर दोनों में व्यापक रूप से उपयोग की जाती है ताकि अलग -अलग परिचालन स्थितियों के तहत सिस्टम प्रदर्शन का मूल्यांकन किया जा सके।इसकी सीधी प्रकृति और व्यावहारिक प्रभावशीलता के कारण, पावर अनुपात विधि आमतौर पर आरएफ संचार अनुप्रयोगों की एक श्रृंखला में निदान, सिस्टम अंशांकन और प्रदर्शन अनुकूलन में नियोजित होती है।

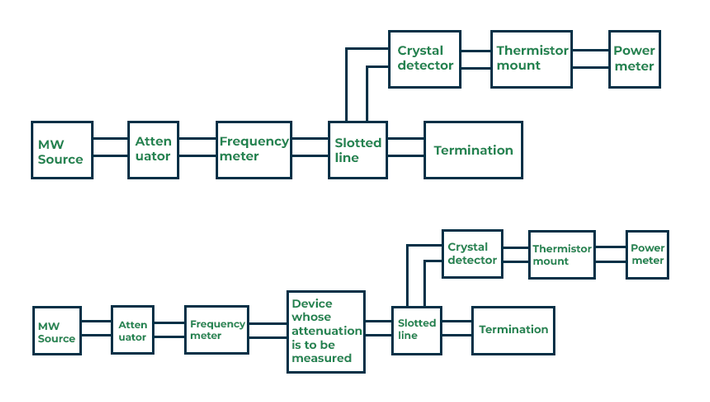

चित्रा 3. बिजली अनुपात विधि

यह सेटअप दिखाता है कि बिजली अनुपात विधि का उपयोग करके क्षीणन को कैसे मापें।यह एक उपकरण से पहले और बाद में पावर की तुलना करके काम करता है कि कितना सिग्नल खो गया है।प्रक्रिया एक माइक्रोवेव (मेगावाट) स्रोत के साथ शुरू होती है, इसके बाद एक एटेन्यूएटर द्वारा सिग्नल की ताकत और आवृत्ति मीटर को समायोजित करने के लिए आवृत्ति की निगरानी के लिए।पहले सेटअप में, सिग्नल सीधे एक स्लेटेड लाइन पर जाता है, जो आउटपुट पावर को मापने के लिए एक क्रिस्टल डिटेक्टर, थर्मिस्टर माउंट और पावर मीटर से जुड़ता है।सिग्नल प्रतिबिंबों से बचने के लिए एक मिलान समाप्ति का उपयोग किया जाता है।दूसरे सेटअप में, परीक्षण के तहत एक उपकरण को आवृत्ति मीटर और स्लेटेड लाइन के बीच रखा जाता है।वही माप लिया जाता है।टेस्ट डिवाइस के साथ और बिना पावर रीडिंग की तुलना करके, क्षीणन की गणना की जा सकती है।परिणाम आमतौर पर Decibels (DB) में दिया जाता है।यह विधि RF और माइक्रोवेव परीक्षण में सरल, विश्वसनीय और व्यापक रूप से उपयोग की जाती है।

वोल्टेज अनुपात पद्धति

जब प्रत्यक्ष शक्ति माप अव्यावहारिक होता है या जटिलता का परिचय देता है, तो वोल्टेज अनुपात विधि एक प्रभावी विकल्प प्रदान करती है।सत्ता पर भरोसा करने के बजाय, जो विशेष रूप से उच्च-आवृत्ति प्रणालियों या कॉम्पैक्ट इलेक्ट्रॉनिक सर्किटों में सटीक रूप से मापने के लिए चुनौतीपूर्ण हो सकता है, यह विधि वोल्टेज पर ध्यान केंद्रित करती है, एक पैरामीटर जो अक्सर अधिक सुलभ और कम घुसपैठ की निगरानी करने के लिए होता है।कई मामलों में, विशेष रूप से जहां उच्च प्रतिबाधा या नाजुक घटक शामिल होते हैं, बिजली मीटर सम्मिलित करने से सिस्टम के सामान्य संचालन को बाधित किया जा सकता है।वोल्टेज अनुपात विधि सर्किट में ज्ञात बिंदुओं पर वोल्टेज स्तर का विश्लेषण करके इस मुद्दे को बढ़ाती है।इन अनुपातों से, उच्च स्तर की विश्वसनीयता के साथ क्षीणन का अनुमान लगाया जा सकता है।यह दृष्टिकोण प्रतिबाधा मिलान और सिग्नल ट्रांसमिशन जैसे अनुप्रयोगों में उपयोगी है, जहां सर्किट अखंडता को बनाए रखना आवश्यक है।

चित्रा 4. वोल्टेज अनुपात विधि

यह आंकड़ा वोल्टेज अनुपात विधि में उपयोग किए जाने वाले दो सेटअप दिखाता है, जब प्रत्यक्ष शक्ति माप मुश्किल या विघटनकारी होता है, तो क्षीणन को मापने के लिए एक दृष्टिकोण।दोनों सेटअप में, एक जनरेटर से एक संकेत उचित प्रतिबाधा सुनिश्चित करने के लिए एक मिलान एटेन्यूएटर से गुजरता है।सेटअप 1 में, सिग्नल सीधे फीड-थ्रू टर्मिनेशन पर जाता है, और एक संदर्भ स्थापित करने के लिए वोल्टेज को डिजिटल वोल्टमीटर के साथ मापा जाता है।सेटअप 2 में, परीक्षण के तहत एक उपकरण (DUT) को एटेन्यूएटर और समाप्ति के बीच रखा जाता है, और वोल्टेज को फिर से मापा जाता है।दोनों सेटअप से वोल्टेज की तुलना करके, DUT के कारण होने वाले क्षीणन या सम्मिलन हानि की गणना वोल्टेज अनुपात का उपयोग करके की जा सकती है।यह विधि संवेदनशील या उच्च-आवृत्ति वाले सर्किट में उपयोगी है जहां पावर मीटर अव्यावहारिक हैं।

ऑडियो आवृत्ति (एएफ) प्रतिस्थापन

ऑडियो फ़्रीक्वेंसी (AF) प्रतिस्थापन एक ऑडियो सिग्नल की ताकत पर एक विशिष्ट घटक के प्रभाव का मूल्यांकन करके क्षीणन को मापने के लिए उपयोग की जाने वाली एक विधि है।इस तकनीक में, ज्ञात आवृत्ति और आयाम का एक ऑडियो सिग्नल सिस्टम में पेश किया गया है।आउटपुट स्तर को पहले परीक्षण के तहत घटक के बिना मापा जाता है।फिर, एक ही माप को सिग्नल पथ में डाले गए घटक के साथ दोहराया जाता है। इन दो आउटपुट स्तरों के बीच का अंतर घटक द्वारा पेश किए गए क्षीणन (या लाभ) की मात्रा को इंगित करता है।यह दृष्टिकोण सिग्नल लॉस की सटीक पहचान, अपमानित ऑडियो प्रदर्शन के निदान में सहायता, दोषपूर्ण भागों का पता लगाने और सिस्टम डिजाइन के अनुकूलन के लिए अनुमति देता है।

चित्रा 5. ऑडियो आवृत्ति (वायुसेना) प्रतिस्थापन

यह आंकड़ा ऑडियो फ्रीक्वेंसी (AF) प्रतिस्थापन का उपयोग करने के लिए एक विशिष्ट सेटअप दिखाता है, यह मापने के लिए कि डिवाइस को टेस्ट (DUT) के तहत डिवाइस कहा जाता है, एक सिग्नल को प्रभावित करता है।एक 10 मेगाहर्ट्ज सिग्नल सिस्टम के सभी हिस्सों को सिंक्रनाइज़ करता है।DUT सिग्नल की ताकत को नियंत्रित करने में मदद करने के लिए एक सटीक एटेन्यूएटर के अनुरूप जुड़ा हुआ है।सिग्नल तब एक बफर एम्पलीफायर और एक मिक्सर के माध्यम से जाता है, जहां इसे 10 kHz आवृत्ति में बदल दिया जाता है।यह कम आवृत्ति के साथ काम करना आसान हो जाता है।उसके बाद, सिग्नल को एक बहुत ही सटीक एम्पलीफायर का उपयोग करके प्रवर्धित किया जाता है और एक आगमनात्मक वोल्टेज डिवाइडर (आईवीडी) का उपयोग करके एक संदर्भ संकेत के साथ तुलना की जाती है।परीक्षण संकेत और संदर्भ के बीच का अंतर मापा जाता है।एक शोर जनरेटर को यहां जोड़ा जा सकता है ताकि यह परीक्षण किया जा सके कि सिस्टम हस्तक्षेप के लिए कैसे प्रतिक्रिया करता है।सिस्टम में एक दूसरा रास्ता सही त्रुटियों में मदद करता है।इसमें एक एम्पलीफायर, एक डिजिटल वोल्टमीटर, एक कनवर्टर और एक फीडबैक लूप शामिल है जो किसी भी अवांछित सिग्नल में बदलाव के लिए समायोजित करता है।यह सुनिश्चित करता है कि अंतिम माप केवल इस बात पर केंद्रित है कि DUT सिग्नल के लिए क्या कर रहा है।

मध्यवर्ती आवृत्ति (यदि) प्रतिस्थापन

मध्यवर्ती आवृत्ति (IF) प्रतिस्थापन विधि मूल RF सिग्नल को एक निचले, मध्यवर्ती आवृत्ति में परिवर्तित करके माप सटीकता में सुधार करती है, जहां सिग्नल विश्लेषण अधिक स्थिर और प्रबंधनीय है।यह तकनीक सिस्टम व्यवहार को सटीक रूप से चिह्नित करने के लिए उच्च-सटीक चरण डिटेक्टरों के साथ संयोजन में एक मानक एटेन्यूएटर का उपयोग करती है।एक निश्चित, कम आवृत्ति पर संचालन उच्च आवृत्ति शोर और अस्थिरता के प्रभावों को कम करता है, समग्र माप विश्वसनीयता को बढ़ाता है।विधि उन अनुप्रयोगों में प्रभावी है, जिन्हें आयाम और चरण दोनों पर सख्त नियंत्रण की आवश्यकता होती है जैसे कि रडार सिस्टम अंशांकन, उन्नत संचार प्रणाली और उच्च-सटीक परीक्षण वातावरण।इसकी क्षमता अलग-थलग और फाइन-ट्यून सिग्नल मापदंडों को सिग्नल फिडेलिटी के लिए एक पसंदीदा विकल्प बनाती है।

चित्रा 6. मध्यवर्ती आवृत्ति (IF) प्रतिस्थापन

यह आंकड़ा दिखाता है कि उच्च सटीकता के साथ सिग्नल क्षीणन को मापने के लिए IF प्रतिस्थापन विधि का उपयोग कैसे किया जाता है।0.01 से 18 गीगाहर्ट्ज तक एक संकेत परीक्षण (DUT) के तहत डिवाइस के माध्यम से भेजा जाता है।आउटपुट को 30 मेगाहर्ट्ज इंटरमीडिएट फ्रीक्वेंसी (IF) में बदल दिया जाता है, जिसे मापना आसान है।30 मेगाहर्ट्ज यदि सिग्नल एक संदर्भ संकेत और एक पिस्टन एटेन्यूएटर का उपयोग करके नियंत्रित शोर के साथ संयुक्त है।संदर्भ संकेत को 1 kHz वर्ग तरंग द्वारा संशोधित किया जाता है ताकि सिस्टम को अधिक स्पष्ट रूप से परिवर्तनों का पता लगाने में मदद मिल सके।संयोजन के बाद, सिग्नल एम्पलीफायरों के माध्यम से जाता है और एक दूसरे डिटेक्टर द्वारा उठाया जाता है।एक चरण-संवेदनशील डिटेक्टर (PSD) तब सटीक आयाम और चरण जानकारी निकालता है।IF IF में काम करना शोर को कम करने और स्थिरता में सुधार करने में मदद करता है, इस विधि को रडार परीक्षण, संचार प्रणाली और प्रयोगशाला माप जैसे अनुप्रयोगों के लिए आदर्श बनाता है जहां सटीकता महत्वपूर्ण है।

आरएफ प्रतिस्थापन

रेडियो फ्रीक्वेंसी (RF) सिस्टम में क्षीणन को मापने के लिए एक प्रभावी विधि RF प्रतिस्थापन तकनीक है।इस दृष्टिकोण में, परीक्षण के तहत घटक (CUT) को अस्थायी रूप से एक कैलिब्रेटेड एटेन्यूएटर के साथ बदल दिया जाता है।यह बिजली मीटरों में अशुद्धियों या बहाव के कारण होने वाली संभावित त्रुटियों को कम करके अधिक सटीक और विश्वसनीय शक्ति माप के लिए अनुमति देता है।ज्ञात क्षीणन के एक उपकरण के साथ अज्ञात घटक को प्रतिस्थापित करके, परीक्षक प्रमुख प्रदर्शन मैट्रिक्स जैसे कि सम्मिलन हानि या लाभ का निर्धारण कर सकते हैं।यह विधि माप स्थिरता और पुनरावृत्ति को बढ़ाती है, जिससे यह आरएफ सिस्टम मूल्यांकन में एक विश्वसनीय दृष्टिकोण बन जाता है।

चित्रा 7. आरएफ प्रतिस्थापन

यह आंकड़ा आरएफ सिस्टम में क्षीणन को मापने के लिए आरएफ प्रतिस्थापन विधि में उपयोग किए गए मूल सेटअप को दर्शाता है।एक माइक्रोवेव (MW) स्रोत एक संकेत उत्पन्न करता है जो एक एटेन्यूएटर और एक आवृत्ति मीटर से गुजरता है, जो कि नेटवर्क में प्रवेश करने से पहले प्रवेश करता है।सिग्नल तब एक स्लेटेड लाइन के माध्यम से चलता है, जो सिग्नल व्यवहार को मापने में मदद करता है, और सिग्नल को ठीक से अवशोषित करने के लिए एक समाप्ति जारी रखता है।दो डिटेक्शन पथ का उपयोग किया जाता है: एक क्रिस्टल डिटेक्टर के लिए और दूसरा एक थर्मिस्टर माउंट से एक पावर मीटर से जुड़ा हुआ है।ये डिवाइस सिग्नल की शक्ति को मापते हैं।इस पद्धति में, अज्ञात नेटवर्क को हटा दिया जाता है और एक कैलिब्रेटेड एटेन्यूएटर के साथ बदल दिया जाता है।एटेन्यूएटर को तब तक समायोजित किया जाता है जब तक कि पावर मीटर पहले की तरह ही रीडिंग नहीं दिखाता है।जोड़ा गया क्षीणन की मात्रा मूल नेटवर्क के क्षीणन का मूल्य देती है।यह त्रुटियों को कम करने में मदद करता है और अधिक सटीक परिणाम देता है।

ओटीडीआर (ऑप्टिकल समय डोमेन परावर्तक)

एक ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर (OTDR) एक ऐसा उपकरण है जिसका उपयोग क्षीणन को मापने और फाइबर ऑप्टिक लिंक के समग्र प्रदर्शन का आकलन करने के लिए किया जाता है।यह फाइबर में प्रकाश की छोटी दालों को प्रेषित करके और उस प्रकाश को मापता है जो बिखरे हुए या छींटों, झुकने, या टूटने जैसी अनियमितताओं के कारण वापस परिलक्षित होता है।रिटर्निंग सिग्नल की समय में देरी और तीव्रता का विश्लेषण करके, OTDR केबल के साथ नुकसान की स्थिति और गंभीरता को सही ढंग से इंगित कर सकता है।यह विधि फाइबर ऑप्टिक नेटवर्क के प्रारंभिक स्थापना और दीर्घकालिक रखरखाव दोनों के लिए मूल्यवान है।OTDRs दोषों का पता लगाने, स्प्लिसिंग गुणवत्ता की पुष्टि करने और कनेक्टर्स के साथ समस्याओं की पहचान करके फाइबर प्रतिष्ठानों की गुणवत्ता सुनिश्चित करने में मदद करते हैं।उनकी उच्च परिशुद्धता और गैर-घुसपैठ परीक्षण क्षमताएं उन्हें फाइबर ऑप्टिक डायग्नोस्टिक्स में एक महत्वपूर्ण उपकरण बनाती हैं।

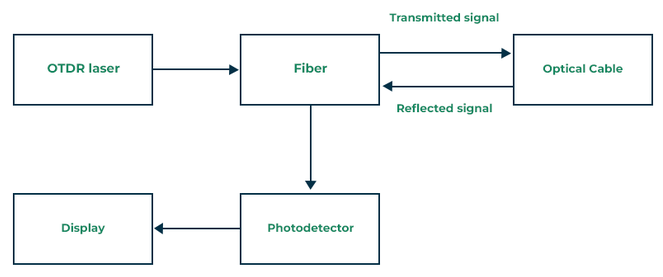

चित्रा 8. ओटीडीआर (ऑप्टिकल समय डोमेन परावर्तक)

यह आंकड़ा एक ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर (OTDR) की परिचालन प्रक्रिया को प्रदर्शित करता है, जो फाइबर ऑप्टिक सिस्टम में क्षीणन को मापने के लिए एक व्यापक रूप से उपयोग की जाने वाली विधि है।OTDR लेजर फाइबर में प्रकाश की छोटी दालों का उत्सर्जन करता है, जो तब ऑप्टिकल केबल के माध्यम से सिग्नल को प्रसारित करता है।जैसा कि प्रकाश यात्रा करता है, किसी भी खामियों जैसे कि स्प्लिस, झुकता है, या टूट जाता है, सिग्नल के एक हिस्से को स्रोत की ओर वापस प्रतिबिंबित किया जाता है।परावर्तित प्रकाश संकेत फाइबर के माध्यम से वापस यात्रा करता है और एक फोटोडेटेक्टर द्वारा कैप्चर किया जाता है।फोटोडेटेक्टर इस ऑप्टिकल सिग्नल को विद्युत डेटा में परिवर्तित करता है, जिसे बाद में विश्लेषण के लिए डिस्प्ले यूनिट में भेजा जाता है।लौटे सिग्नल की समय में देरी और तीव्रता का मूल्यांकन करके, OTDR ऑप्टिकल केबल के भीतर क्षीणन या दोषों के स्थान और परिमाण की पहचान करता है।यह विधि फाइबर ऑप्टिक लिंक के स्वास्थ्य और प्रदर्शन का आकलन करने के लिए एक गैर-घुसपैठ, सटीक तरीका प्रदान करती है।

क्षीणन बनाम प्रवर्धन

पहलू	क्षीणन	विस्तारण
परिभाषा	सिग्नल स्ट्रेंथ में कमी के रूप में यह स्रोत से फैलता है गंतव्य के लिए।	सिग्नल की भरपाई के लिए सिग्नल की ताकत में वृद्धि नुकसान।
प्रक्रिया -प्रकृति	पर्यावरण के कारण स्वाभाविक रूप से होने वाली निष्क्रिय प्रक्रिया और सामग्री कारक।	इलेक्ट्रॉनिक उपकरणों का उपयोग करके सक्रिय प्रक्रिया।
कारण	हस्तक्षेप, प्रकीर्णन, अवशोषण, और झुकने के नुकसान।	जानबूझकर एम्पलीफायरों जैसे बाहरी उपकरणों का उपयोग करके किया गया और रिपीटर्स।
संकेत पर प्रभाव	सिग्नल की गुणवत्ता को कम करता है, डेटा हानि और सीमा का कारण बनता है संचार रेंज।	सिग्नल की गुणवत्ता को बढ़ाता है, विश्वसनीयता में सुधार करता है, और संचार रेंज का विस्तार करता है।
उद्देश्य	अवांछित प्रभाव जो प्रदर्शन को कम करता है।	क्षीणन का मुकाबला करने के लिए सुधारात्मक उपाय।
उदाहरण	लंबी केबल दूरी पर टीवी संकेतों को कमजोर करना।	एक रेडियो पर वॉल्यूम को बढ़ावा देना या पुनरावर्तक का उपयोग करना टीवी संकेतों को मजबूत करें।
उपकरण शामिल हैं	कोई डिवाइस;यह ट्रांसमिशन का एक अवांछित उत्पाद है।	सिग्नल बूस्टर, एम्पलीफायरों और रिपीटर्स का उपयोग किया जाता है।

ऑप्टिकल फाइबर में क्षीणन

ऑप्टिकल फाइबर में, क्षीणन सिग्नल की ताकत के क्रमिक नुकसान को संदर्भित करता है क्योंकि फाइबर के माध्यम से प्रकाश यात्रा करता है।प्रकाश संकेत का यह कमजोर होना फाइबर ऑप्टिक संचार प्रणालियों के प्रदर्शन और दक्षता को प्रभावित कर सकता है, विशेष रूप से लंबी दूरी पर।ऑप्टिकल फाइबर में क्षीणन के मुख्य कारण हैं:

1. अवशोषण: यह तब होता है जब ऑप्टिकल सिग्नल अशुद्धियों या फाइबर सामग्री के निहित गुणों के कारण गर्मी के रूप में ऊर्जा खो देता है, आमतौर पर सिलिका।सामान्य अशुद्धियों में धातु आयन और हाइड्रॉक्सिल (OH⁻) आयन शामिल हैं, जो प्रकाश के विशिष्ट तरंग दैर्ध्य को अवशोषित करते हैं।

2. बिखरना: जब यह फाइबर की मुख्य सामग्री में सूक्ष्म विविधताओं या अनियमितताओं का सामना करता है तो प्रकाश अलग -अलग दिशाओं में बिखर सकता है।ऑप्टिकल फाइबर में बिखरने का सबसे आम प्रकार रेलेघ बिखरना है, जो कांच के घनत्व में यादृच्छिक उतार -चढ़ाव के कारण होता है।

3. झुकने के नुकसान: झुकने का नुकसान तब होता है जब प्रकाश फाइबर कोर से बच जाता है, जो ऑप्टिकल फाइबर के अत्यधिक या अनुचित झुकने के कारण होता है।इन नुकसान को दो प्रकारों में वर्गीकृत किया जा सकता है: मैक्रोबेंडिंग, जो बड़े, दृश्यमान मोड़ को संदर्भित करता है, जो प्रकाश को कोर से बाहर लीक करने का कारण बनता है, और माइक्रोबेंडिंग, जिसमें फाइबर में छोटे, सूक्ष्म विकृतियां शामिल होती हैं, जो अक्सर दबाव, शारीरिक तनाव या विनिर्माण खामियों के परिणामस्वरूप होती हैं, जो फाइबर के भीतर प्रकाश के बिखरने के लिए अग्रणी होती है।

ऑप्टिकल क्षीणन को मापने

क्षीणन को निर्धारित करने के लिए, हम निम्न लॉगरिदमिक सूत्र का उपयोग करते हैं:

कहाँ𝐴 डेसीबल (डीबी) में क्षीणन है,𝑃𝑖𝑛 क्या ऑप्टिकल पावर फाइबर में लॉन्च की गई है, और𝑃𝑜𝑢𝑡 दूसरे छोर पर प्राप्त ऑप्टिकल शक्ति है।यह सूत्र दिखाता है कि ट्रांसमिशन के दौरान सिग्नल पावर कितनी कम हो गई है।एक उच्च क्षीणन मूल्य का अर्थ है अधिक संकेत हानि।

उदाहरण के लिए, यदि इनपुट पावर 10 मेगावाट है और आउटपुट 5 मेगावाट है:

इसका मतलब है कि सिग्नल ने अपनी शक्ति का आधा हिस्सा खो दिया है, जो 3 डीबी के क्षीणन से मेल खाती है।

आंतरिक बनाम बाहरी क्षीणन

ऑप्टिकल फाइबर में क्षीणन को दो मुख्य श्रेणियों में वर्गीकृत किया जा सकता है: आंतरिक और बाहरी नुकसान। आंतरिक क्षीणन उन नुकसान को संदर्भित करता है जो फाइबर की भौतिक और रासायनिक संरचना के लिए निहित हैं।इनमें हाइड्रॉक्सिल आयनों (ओएचओ) और धातु के कणों की अशुद्धियों के कारण अवशोषण शामिल है, जो विनिर्माण के दौरान कांच में एम्बेडेड, साथ ही रेले के बिखरने वाले हैं, जो फाइबर के भौतिक घनत्व में प्राकृतिक सूक्ष्म विविधताओं के परिणामस्वरूप होते हैं।ये नुकसान कुछ हद तक अपरिहार्य हैं और सर्वश्रेष्ठ गुणवत्ता वाले फाइबर में भी मौजूद हैं।इसके विपरीत, बाह्य क्षीणन बाहरी कारकों से उत्पन्न होता है जो निर्मित होने के बाद फाइबर को प्रभावित करते हैं।इनमें खराब स्थापना प्रथाओं जैसे कि अनुचित स्प्लिसिंग (दो फाइबर छोरों में शामिल होने), फाइबर में तेज मोड़ या किंक शामिल हैं जो इसके मोड़ त्रिज्या से अधिक हैं, और कुचलने, मुड़ने या पर्यावरणीय प्रभावों से शारीरिक तनाव।आंतरिक नुकसान के विपरीत, बाहरी नुकसान को अक्सर उचित हैंडलिंग, स्थापना और रखरखाव प्रथाओं के माध्यम से कम या रोका जा सकता है।

नेटवर्किंग में क्षीणन

कंप्यूटर नेटवर्क में, क्षीणन का अर्थ है एक सिग्नल को कमजोर करना क्योंकि यह यात्रा करता है।यह वायर्ड और वायरलेस कनेक्शन दोनों में होता है।जब कोई सिग्नल बहुत कमजोर हो जाता है, तो यह धीमी गति से इंटरनेट की गति, खोए हुए डेटा या गिराए गए कनेक्शन का कारण बन सकता है।नेटवर्किंग में क्षीणन के मुख्य कारण हैं:

1. दूरी : क्षीणन का सबसे कारण दूरी है।लंबे समय तक एक सिग्नल को एक केबल के माध्यम से या खुले स्थान पर यात्रा करना पड़ता है, जितना अधिक यह नीचा होता है।वायर्ड नेटवर्क में, विशेष रूप से तांबे-आधारित केबलों का उपयोग करने वाले, विद्युत प्रतिरोध लंबाई के साथ बढ़ता है, जिससे सिग्नल की ताकत का अधिक नुकसान होता है।यही कारण है कि नेटवर्किंग मानकों में केबल की लंबाई की सीमाएं मौजूद हैं।

2. आवृत्ति: उच्च आवृत्ति संकेत कम आवृत्ति वाले की तुलना में क्षीणन के लिए अतिसंवेदनशील होते हैं।यह वायरलेस संचार में महत्वपूर्ण है, जहां उच्च आवृत्तियों (जैसे कि वाई-फाई 5 गीगाहर्ट्ज बैंड में उपयोग किए जाने वाले) अधिक डेटा ले सकते हैं, लेकिन तेजी से नीचा दिखाते हैं और कम आवृत्ति संकेतों (जैसे 2.4 गीगाहर्ट्ज) की तुलना में कम रेंज होते हैं।इसी तरह, वायर्ड सिस्टम में, उच्च-आवृत्ति डेटा ट्रांसमिशन एक ही दूरी पर सिग्नल गिरावट से अधिक पीड़ित हो सकता है।

3. शोर और हस्तक्षेप: फ्लोरोसेंट लाइट, इलेक्ट्रिकल मोटर्स, माइक्रोवेव, या यहां तक ​​कि अन्य इलेक्ट्रॉनिक डिवाइस जैसे बाहरी स्रोतों से विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) संकेतों को बाधित और कमजोर कर सकते हैं।दीवारों जैसी शारीरिक बाधाएं, विशेष रूप से कंक्रीट या धातु जैसी घनी सामग्रियों से बनी, वायरलेस संकेतों को अवशोषित या प्रतिबिंबित कर सकती हैं, क्षीणन को बढ़ा सकती हैं और समग्र नेटवर्क प्रदर्शन को कम कर सकती हैं।

4. केबल प्रकार और गुणवत्ता: ट्रांसमिशन केबलों की सामग्री और निर्माण प्रभाव को प्रभावित करता है कि किसी दिए गए दूरी पर कितना सिग्नल खो जाता है।कॉपर केबल (जैसे कि CAT5E या CAT6) आमतौर पर कम दूरी के लिए उपयोग किए जाते हैं, लेकिन फाइबर ऑप्टिक केबलों की तुलना में अधिक क्षीणन का अनुभव कर सकते हैं।फाइबर ऑप्टिक केबल, जो विद्युत संकेतों के बजाय प्रकाश का उपयोग करके डेटा संचारित करते हैं, सिग्नल लॉस और हस्तक्षेप के लिए बहुत कम प्रवण होते हैं, जिससे वे उच्च गति और लंबी दूरी के कनेक्शन के लिए आदर्श होते हैं।

नेटवर्किंग में क्षीणन का मापन

नेटवर्किंग में, क्षीणन सिग्नल की ताकत के क्रमिक नुकसान को संदर्भित करता है क्योंकि यह तांबे के तार, फाइबर ऑप्टिक केबल या हवा जैसे माध्यम के माध्यम से यात्रा करता है।इसे डेसिबल (डीबी) में मापा जाता है और इसकी गणना संदर्भ के आधार पर पावर-आधारित या वोल्टेज-आधारित सूत्रों का उपयोग करके की जा सकती है।सिग्नल पावर को मापते समय, क्षीणन की गणना सूत्र का उपयोग करके की जाती है:

कहाँ पी_एस स्रोत पर सिग्नल पावर है और पी_डी गंतव्य पर सिग्नल पावर है।इस सूत्र से पता चलता है कि ट्रांसमिशन और रिसेप्शन के बीच सिग्नल कितना कमजोर हो गया है।उदाहरण के लिए, यदि कोई संकेत 100 मेगावाट से शुरू होता है और 10 मेगावाट पर प्राप्त होता है, तो क्षीणन है:

दूसरी ओर, जब उन प्रणालियों में वोल्टेज से निपटते हैं जहां प्रतिबाधा स्थिर रहता है, तो क्षीणन की गणना अलग तरह से की जाती है।इस मामले में उपयुक्त सूत्र है:

कहाँ वी_एस स्रोत पर वोल्टेज है और वी_डी गंतव्य पर वोल्टेज है।यह इस तथ्य के लिए जिम्मेदार है कि प्रतिरोधक प्रणालियों में शक्ति वोल्टेज के वर्ग के लिए आनुपातिक है।उदाहरण के लिए, यदि कोई सिग्नल 2 V से 1 V तक गिरता है, तो क्षीणन होगा:

संकेत संचरण में क्षीणन

क्षीणन का मतलब है कि एक संकेत कमजोर हो जाता है क्योंकि यह एक स्थान से दूसरे स्थान तक यात्रा करता है।यह दोनों में होता है तार का (कॉपर केबल की तरह) और वायरलेस (जैसे वाई-फाई) सिस्टम, और अब तक सिग्नल को यात्रा करना है, उतना ही अधिक यह फीका है।

वायर्ड सिस्टम

वायर्ड संचार में, विशेष रूप से तांबे के केबल और समाक्षीय रेखाओं में, क्षीणन मुख्य रूप से ट्रांसमिशन माध्यम के भौतिक गुणों के कारण होता है।कई कारक इस संकेत गिरावट में योगदान करते हैं:

• विद्युत प्रतिरोध: सभी कंडक्टरों में कुछ अंतर्निहित प्रतिरोध होता है।जैसा कि विद्युत संकेत तार के माध्यम से यात्रा करता है, इसकी कुछ ऊर्जा गर्मी में परिवर्तित हो जाती है, जिससे ताकत में क्रमिक नुकसान होता है।पतले तारों में उच्च प्रतिरोध होता है, जो मोटे केबलों की तुलना में अधिक गंभीर क्षीणन की ओर जाता है।

• त्वचा का प्रभाव: उच्च आवृत्तियों पर, विद्युत संकेत कंडक्टर की सतह के साथ यात्रा करने के लिए जाता है।यह वर्तमान प्रवाह के लिए प्रभावी क्षेत्र को कम करता है और प्रतिरोध को बढ़ाता है, बिगड़ता हुआ क्षीणन।

• कैपेसिटिव और आगमनात्मक प्रभाव: लंबे केबल कैपेसिटर या इंडक्टर्स की तरह काम कर सकते हैं, खासकर जब कई तारों को एक साथ बंडल किया जाता है।ये गुण समय के साथ विरूपण और संकेत के नुकसान का कारण बन सकते हैं।

• प्रतिबाधा बेमेल: यदि ट्रांसमिशन लाइन लोड या स्रोत प्रतिबाधा से ठीक से मेल नहीं खाती है, तो सिग्नल का हिस्सा वापस परिलक्षित हो सकता है, जिससे मूल संकेत को और कमजोर होता है।

• बाह्य विद्युत चुम्बकीय हस्तक्षेप (ईएमआई): पास के विद्युत उपकरण, बिजली लाइनें, या रेडियो सिग्नल सिस्टम में शोर का परिचय दे सकते हैं, प्रभावी रूप से इच्छित सिग्नल को मास्किंग या अपमानित कर सकते हैं।

• खराब स्थापना या अपमानित सामग्री: अनुचित कनेक्शन, तारों में संक्षारण, या समय के साथ पहनने और आंसू में वृद्धि प्रतिरोध और अधिक से अधिक संकेत हानि हो सकती है।

• वातावरणीय कारक: केबलों पर उच्च तापमान, नमी, या शारीरिक तनाव उनकी विद्युत विशेषताओं को बदल सकता है, जिसके परिणामस्वरूप उच्च क्षीणन होता है।

वायरलेस सिस्टम

वायरलेस संचार में, संकेत हवा के माध्यम से यात्रा करते हैं और चुनौतियों के एक अलग सेट के लिए अतिसंवेदनशील होते हैं।इन प्रणालियों में क्षीणन मध्यम (वायु) और वातावरण दोनों से प्रभावित होता है जिसमें संकेत प्रसार होता है।

• फ्री-स्पेस पाथ लॉस (FSPL): जैसा कि एक रेडियो सिग्नल एक ट्रांसमीटर से बाहर निकलता है, यह तेजी से बड़े क्षेत्र में फैलता है।इस प्राकृतिक प्रसार के परिणामस्वरूप सिग्नल की ताकत दूरी के साथ कम हो रही है, यहां तक ​​कि एक वैक्यूम में भी।

• अवरोधों: दीवारों, इमारतों, पेड़ और यहां तक ​​कि मानव शरीर जैसी ठोस वस्तुएं रेडियो संकेतों को अवरुद्ध या अवशोषित कर सकती हैं, जो रिसीवर तक पहुंचने वाले संकेत की ताकत को कम कर सकती है।

• प्रतिबिंब, अपवर्तन और विवर्तन: सिग्नल सतहों (प्रतिबिंब) को उछाल सकते हैं, विभिन्न सामग्रियों (अपवर्तन), या किनारों (विवर्तन) के चारों ओर वक्र से गुजरते समय झुकते हैं।ये प्रभाव सिग्नल के कुछ हिस्सों को सिंक से बाहर आने का कारण बन सकते हैं, जिससे बहु-पथ हस्तक्षेप और स्पष्टता का नुकसान हो सकता है।

• वातावरणीय स्थितियां: बारिश, कोहरे और आर्द्रता रेडियो तरंगों को अवशोषित या बिखेर सकती है, विशेष रूप से उच्च आवृत्तियों (जैसे, GHz रेंज में) पर, सिग्नल कमजोर होने का कारण बनती है।

• अन्य उपकरणों से हस्तक्षेप: वाई-फाई, ब्लूटूथ, माइक्रोवेव ओवन और अन्य वायरलेस सिस्टम अक्सर ओवरलैपिंग आवृत्ति बैंड में काम करते हैं।यह ओवरलैप हस्तक्षेप का कारण बन सकता है, जिससे एक रिसीवर के लिए इच्छित संकेत को अलग करना कठिन हो जाता है।

• एंटीना गुणवत्ता और संरेखण: खराब तरीके से डिजाइन या गलत एंटेना के परिणामस्वरूप कमजोर संचरण या रिसेप्शन हो सकता है, प्रभावी क्षीणन में वृद्धि हो सकती है।

सिग्नल ट्रांसमिशन में क्षीणन का मापन

Attenuation को Decibels (DB) में निर्धारित किया गया है, एक लॉगरिदमिक इकाई जो ट्रांसमिशन के बाद अपने स्रोत पर सिग्नल की ताकत की तुलना करती है।बिजली के स्तर के आधार पर क्षीणन की गणना के लिए उपयोग किया जाने वाला मानक सूत्र है:

कहाँ पी_में इनपुट सिग्नल पावर है, पी_बाहर आउटपुट सिग्नल पावर है।यदि सिग्नल की ताकत वोल्टेज द्वारा मापा जाता है, तो कम-शक्ति या ऑडियो परिदृश्यों में सामान्य, सूत्र बन जाता है:

कहाँ वी_में इनपुट वोल्टेज है, वी_बाहर आउटपुट वोल्टेज है।ये गणना सिग्नल हानि को निर्धारित करने के लिए एक मानकीकृत विधि प्रदान करती है।एक उच्च DB मान अधिक क्षीणन को इंगित करता है।फाइबर ऑप्टिक्स, ईथरनेट, या रेडियो फ्रीक्वेंसी सिस्टम जैसे अनुप्रयोगों में, क्षीणन को अक्सर प्रति यूनिट लंबाई (जैसे, डीबी/किमी या डीबी/एम) व्यक्त किया जाता है।ट्रांसमिशन माध्यम के आधार पर, इन मापों को करने के लिए कई उपकरणों का उपयोग ऑप्टिकल पावर मीटर, नेटवर्क एनालाइज़र, या ओटीडीआरएस (ऑप्टिकल टाइम-डोमेन रिफ्लेक्टोमीटर) जैसे उपकरणों का उपयोग करते हैं।सिस्टम डिजाइन और रखरखाव के लिए सटीक क्षीणन माप की आवश्यकता होती है, सिग्नल की गुणवत्ता सुनिश्चित करने, त्रुटियों को कम करने और नेटवर्क में भरोसेमंद संचार बनाए रखने के लिए।

लाभ और क्षीणन के नुकसान

क्षीणन के लाभ

संकेत शक्ति नियंत्रण: क्षीणन एक प्रणाली के भीतर संकेत शक्ति के सटीक प्रबंधन के लिए अनुमति देता है।कई इलेक्ट्रॉनिक और संचार अनुप्रयोगों में, विशेष रूप से संवेदनशील सर्किट में, अत्यधिक मजबूत संकेतों से विकृति या यहां तक ​​कि नाजुक घटकों को स्थायी नुकसान हो सकता है।Attenuators इन सिग्नल स्तरों को विनियमित करने में मदद करते हैं ताकि यह सुनिश्चित हो सके कि वे इष्टतम ऑपरेटिंग मापदंडों के भीतर रहें, सिग्नल अखंडता को संरक्षित करें और उपकरणों की सुरक्षा करें।

ओवरलोडिंग को रोकता है : जब सिग्नल बहुत मजबूत होते हैं, तो वे डाउनस्ट्रीम घटकों के वोल्टेज या पावर रेटिंग को पार कर सकते हैं, जिससे ओवरलोडिंग हो सकती है।यह न केवल विकृति का परिचय देता है, बल्कि उपकरणों की सुरक्षा और कार्यक्षमता से भी समझौता कर सकता है।क्षीणन सुनिश्चित करता है कि सिस्टम के सभी भाग सुरक्षित और प्रबंधनीय स्तरों के भीतर संकेत प्राप्त करते हैं, घटक जीवनकाल का विस्तार करते हैं और विश्वसनीयता में सुधार करते हैं।

शोर में कमी: कुछ परिदृश्यों में, मजबूत संकेत पर्यावरण से अवांछित शोर या हस्तक्षेप को उठा या बढ़ा सकते हैं।सिग्नल के आयाम को अधिक प्रबंधनीय स्तर तक कम करके, क्षीणन इस तरह के हस्तक्षेप के प्रभावों को कम करने में मदद कर सकता है।यह क्लीनर, उच्च-गुणवत्ता वाले सिग्नल, ऑडियो, वीडियो और रेडियो फ्रीक्वेंसी (आरएफ) सिस्टम में महत्वपूर्ण है।

परीक्षण और अंशांकन: Attenuators का उपयोग आमतौर पर प्रयोगशाला और क्षेत्र के वातावरण में स्थितियों का अनुकरण करने और विभिन्न सिग्नल शक्तियों के तहत उपकरणों के प्रदर्शन का परीक्षण करने के लिए किया जाता है।सिग्नल के स्तर को सटीक रूप से समायोजित करके, आप उपकरणों को जोखिम में डालने के बिना उपकरणों को कैलिब्रेट कर सकते हैं, सहिष्णुता को सत्यापित कर सकते हैं, और सिस्टम व्यवहार को मान्य कर सकते हैं।

प्रणाली स्थिरता में सुधार करता है: ऑडियो मिक्सिंग, आरएफ ट्रांसमिशन, या दूरसंचार को शामिल करने वाले जटिल प्रणालियों में, संकेत के उतार -चढ़ाव को सुचारू करके समग्र स्थिरता में योगदान देता है।स्थिर संकेत दोलनों, प्रतिक्रिया या अप्रत्याशित व्यवहार की संभावना को कम करते हैं, विशेष रूप से कई एम्पलीफायरों या प्रतिक्रिया छोरों के साथ प्रणालियों में।

क्षीणन के नुकसान

संकेत हानि: क्षीणन का प्राथमिक नकारात्मक पक्ष यह है कि यह स्वाभाविक रूप से एक संकेत के आयाम या शक्ति को कम करता है।हालांकि यह कभी -कभी आवश्यक होता है, यह सूचना के नुकसान को भी जन्म दे सकता है, खासकर यदि संकेत पहले से ही कमजोर है।डिजिटल संचार में, यह नुकसान संकेत स्पष्टता को कम कर सकता है और प्राप्त करने वाले अंत में उपयोगी डेटा निकालना अधिक कठिन बना सकता है।

सीमित संचरण सीमा: जैसा कि क्षीणन के कारण सिग्नल की शक्ति कम हो जाती है, ट्रांसमिशन की प्रभावी सीमा कम हो जाती है।यह वायरलेस संचार या लंबी दूरी की वायर्ड सिस्टम में समस्याग्रस्त है, जहां संकेतों को काफी दूरी की यात्रा करनी चाहिए।मुआवजे के बिना, क्षीणन सिग्नल को पर्याप्त ताकत के साथ अपने गंतव्य तक पहुंचने से रोक सकता है।

बढ़ी हुई लागत: सिग्नल लॉस के प्रभावों का प्रतिकार करने के लिए, सिस्टम को अक्सर एम्पलीफायरों, रिपीटर्स या सिग्नल बूस्टर जैसे अतिरिक्त घटकों की आवश्यकता होती है।ये अतिरिक्त उपकरण न केवल हार्डवेयर के संदर्भ में, बल्कि स्थापना, बिजली की खपत और रखरखाव में भी सिस्टम की समग्र लागत को बढ़ाते हैं।

तंत्र जटिलता: एक सिस्टम डिज़ाइन में क्षीणन को शामिल करना जटिलता की एक परत जोड़ता है।आपको उचित क्षीणन स्तरों की सावधानीपूर्वक गणना करनी चाहिए और यह निर्धारित करना चाहिए कि प्रवर्धन की भरपाई कहाँ की आवश्यकता है।यह डिजाइन बोझ को बढ़ाता है और समस्या निवारण और रखरखाव को अधिक चुनौतीपूर्ण बना सकता है, विशेष रूप से बड़े या वितरित प्रणालियों में।

उच्च त्रुटि दर: डिजिटल संचार प्रणालियों में, क्षीणन के कारण कम सिग्नल की ताकत कम त्रुटियों की अधिक संभावना हो सकती है।जैसे -जैसे सिग्नल कमजोर होते हैं, वे शोर और हस्तक्षेप के लिए अतिसंवेदनशील हो जाते हैं, जिससे रिसीवर के लिए डेटा की सही व्याख्या करना कठिन हो जाता है।इसके परिणामस्वरूप संचार विफलताओं या अधिक मजबूत त्रुटि सुधार तंत्र की आवश्यकता हो सकती है, जो विलंबता या आगे की जटिलता का परिचय दे सकती है।

क्षीणन के आवेदन

क्षीणन, एक संकेत का जानबूझकर कमजोर होना कई इलेक्ट्रॉनिक, संचार और माप प्रणालियों में एक महत्वपूर्ण विचार है।यह सुनिश्चित करने में मदद करता है कि संकेतों को अलग -अलग सेटिंग्स में सुरक्षित रूप से, कुशलता से और सटीक रूप से संभाला जाता है।यहां कुछ ऐसे क्षेत्र हैं जहां क्षीणन महत्वपूर्ण है:

इलेक्ट्रॉनिक ऑडियो उपकरणों में मात्रा नियंत्रण

रेडियो, टेलीविज़न, एम्पलीफायरों और व्यक्तिगत ऑडियो उपकरणों जैसे इलेक्ट्रॉनिक्स में, क्षीणन आमतौर पर ध्वनि स्तरों को प्रबंधित करने के लिए नियोजित किया जाता है।प्रवर्धन चरण तक पहुंचने से पहले सिग्नल क्षीणन की डिग्री को अलग करके, आप सिग्नल पथ की अखंडता को प्रभावित किए बिना ऑडियो आउटपुट को सुचारू रूप से समायोजित कर सकते हैं।यह दृष्टिकोण ऑडियो स्पष्टता और आराम को बनाए रखने के लिए सटीक, विरूपण-मुक्त मात्रा नियंत्रण प्रदान करता है।

ऑप्टिकल फाइबर संचार प्रणालियों में बिजली स्तर विनियमन

फाइबर-ऑप्टिक नेटवर्क में, क्षीणन का उपयोग प्रसारित ऑप्टिकल संकेतों की तीव्रता को विनियमित करने के लिए किया जाता है।ऑप्टिकल एटेन्यूएटर्स को सिग्नल पावर को कम करने के लिए रखा जाता है, यह सुनिश्चित करते हुए कि यह प्राप्त अंत में फोटोडेटेक्टर की इष्टतम गतिशील रेंज के भीतर रहता है।क्षीणन के बिना, उच्च-शक्ति संकेत विशेष रूप से छोटे लिंक पर या प्रवर्धन के बाद, संवेदनशील रिसीवर को संतृप्त या नुकसान पहुंचा सकते हैं।उचित क्षीणन लगातार संकेत गुणवत्ता सुनिश्चित करता है, बिट त्रुटि दरों को कम करता है, और नेटवर्क में डेटा ट्रांसमिशन की समग्र विश्वसनीयता में योगदान देता है।

आरएफ सिग्नल माप में साधन संरक्षण

रेडियो फ्रीक्वेंसी (आरएफ) परीक्षण और नैदानिक ​​वातावरण में, एटेन्यूएटर्स स्पेक्ट्रम एनालाइज़र, नेटवर्क एनालाइजर और पावर मीटर जैसे नाजुक उपकरणों की रक्षा के लिए महत्वपूर्ण हैं।सिग्नल विश्लेषण के दौरान, विशेष रूप से उच्च शक्ति के स्तर पर, क्षीणन के बिना प्रत्यक्ष इनपुट इन उपकरणों को अभिभूत या नुकसान पहुंचा सकता है।Attenuators एक सुरक्षित और औसत दर्जे के स्तर तक सिग्नल को कम करने में मदद करते हैं, सटीक रीडिंग के लिए अनुमति देते हैं और महंगे उपकरण विफलताओं को रोकते हैं।वे मापने वाले उपकरणों की रैखिकता और अंशांकन सटीकता को बनाए रखने में भी योगदान करते हैं।

प्रयोगशाला प्रयोगों में सुरक्षित वोल्टेज स्केलिंग

शैक्षिक और अनुसंधान प्रयोगशालाएं अक्सर प्रायोगिक कार्य के दौरान वोल्टेज के स्तर को कम करने के साधन के रूप में एटेन्यूएटर्स का उपयोग करती हैं।कम-वोल्टेज स्थितियों के तहत सर्किट या घटकों की प्रतिक्रिया का विश्लेषण करते समय यह महत्वपूर्ण है।Attenuation अत्यधिक इनपुट स्तरों के कारण घटक बर्नआउट या गलत परिणामों को जोखिम में डाले बिना, उपयोगकर्ता और उपकरण दोनों की सुरक्षा सुनिश्चित करता है।

एनालॉग और डिजिटल इलेक्ट्रॉनिक्स में सर्किट संरक्षण

एकीकृत सर्किट (आईसीएस) और अन्य इलेक्ट्रॉनिक घटक वोल्टेज स्तर के प्रति अत्यधिक संवेदनशील हैं जो उनके रेटेड विनिर्देशों से अधिक हैं।Attenuators कई एनालॉग और डिजिटल सिस्टम में बचाव की पहली पंक्ति के रूप में आने वाले सिग्नल आयामों को सीमित करके काम करते हैं।यह सिग्नल कंडीशनिंग में उपयोगी है, जहां एनालॉग-टू-डिजिटल कन्वर्टर्स (एडीसी) या माइक्रोकंट्रोलर द्वारा प्रसंस्करण से पहले कच्चे इनपुट को कम किया जाना चाहिए।प्रबंधनीय मूल्यों के लिए उच्च सिग्नल स्तरों को कम करके, वोल्टेज स्पाइक्स से क्षीणन सुरक्षा उपाय सर्किटरी और दीर्घकालिक प्रणाली विश्वसनीयता सुनिश्चित करता है।

प्रतिबाधा मिलान और निश्चित एटेन्यूएटर्स के साथ सिग्नल अखंडता

आरएफ, माइक्रोवेव और एंटीना सिस्टम जैसे उच्च-आवृत्ति अनुप्रयोगों में, फिक्स्ड एटेन्यूएटर्स प्रतिबाधा मिलान में एक भूमिका निभाते हैं।प्रतिबाधा बेमेल संकेत प्रतिबिंब, शक्ति हानि और हस्तक्षेप को जन्म दे सकता है, जो सभी सिस्टम प्रदर्शन को नीचा दिखाते हैं।लगातार प्रतिबाधा (आमतौर पर 50 या 75 ओम) को संरक्षित करते हुए क्षीणन की एक ज्ञात राशि को पेश करके, फिक्स्ड एटेन्यूएटर्स सिग्नल प्रतिबिंबों को कम करने और बिजली हस्तांतरण को अधिकतम करने में मदद करते हैं।यह जटिल ट्रांसमिशन लाइन वातावरण में सिग्नल अखंडता को बनाए रखने में योगदान देता है।

निष्कर्ष

क्षीणन का एक सामान्य हिस्सा है कि सिग्नल कैसे यात्रा करते हैं, लेकिन अगर यह प्रबंधित नहीं होता है, तो यह खराब ध्वनि, धीमी इंटरनेट या खोए हुए डेटा जैसी समस्याओं का कारण बन सकता है।इस गाइड ने दिखाया कि सिग्नल कैसे कमजोर होते हैं, हम उस नुकसान को कैसे मापते हैं, और उपकरण और तकनीकों का उपयोग करके इसे कैसे ठीक या नियंत्रित करते हैं।एस्टेन्यूएशन को समझना सुनिश्चित करने में मदद करता है कि सिस्टम बेहतर काम करें, सुरक्षित रहें, और लंबे समय तक, चाहे आप केबल, वायरलेस नेटवर्क या ऑडियो उपकरण के साथ काम कर रहे हों।
