2N7002 एन-चैनल लॉजिक लेवल MOSFET को समझना

इस लेख में, हम 2N7002 की दुनिया में खुदाई करते हैं, एक अत्यधिक बहुमुखी एन-चैनल लॉजिक स्तर MOSFET।इसकी दक्षता और अनुकूलनशीलता के लिए मान्यता प्राप्त, यह अर्धचालक घटक विभिन्न इलेक्ट्रॉनिक सर्किटों में गंभीर है, ज्यादातर ऊर्जा दक्षता को बढ़ाने और प्रदर्शन का अनुकूलन करने में।अपनी स्विफ्ट स्विचिंग क्षमताओं से कम-वोल्टेज अनुप्रयोगों के साथ इसकी संगतता तक, 2N7002 कॉम्पैक्ट और विश्वसनीय प्रणालियों को डिजाइन करने के लिए एक पसंदीदा है।चाहे डिजिटल स्विच, माइक्रोकंट्रोलर-आधारित परियोजनाओं को चलाना, या स्थायी ऊर्जा समाधानों को सक्षम करना, 2N7002 की विशेषताएं इसे आधुनिक इलेक्ट्रॉनिक्स के लिए एक महत्वपूर्ण विकल्प बनाती हैं।हमारे साथ जुड़ें क्योंकि हम इसके तकनीकी विनिर्देशों, अनुप्रयोगों और व्यावहारिक विचारों का पता लगाते हैं, यह बताते हैं कि यह MOSFET कुशल, उच्च प्रदर्शन वाले उपकरणों के विकास का समर्थन कैसे करता है।

सूची

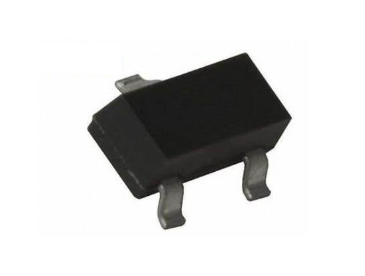

2N7002 MOSFET अवलोकन

2N7002, एक एन-चैनल लॉजिक लेवल MOSFET, असतत अर्धचालक उपकरणों की दुनिया में एक विशेष स्थान रखता है।यह घटक, कई लोगों के लिए आवश्यक है, मुख्य रूप से एक स्विच या एम्पलीफायर के रूप में उपयोग किया जाता है।यह अर्धचालक सामग्री से तैयार किया गया है और इसका निर्माण तीन टर्मिनलों के साथ किया गया है।2N7002 के उल्लेखनीय पहलुओं में इसके उल्लेखनीय रूप से कम ऑन-स्टेट प्रतिरोध और लगभग 2.1V का गेट-स्रोत थ्रेशोल्ड वोल्टेज शामिल है।ये गुण मुख्य रूप से 3.3V पर काम करने वाले सर्किट के लिए फिटिंग करते हैं, ऊर्जा दक्षता को बढ़ाते हैं और स्विचिंग प्रदर्शन का अनुकूलन करते हैं।

इसकी ताकत के विपरीत, इसकी कॉम्पैक्ट एसएमडी पैकेजिंग (एसओटी -23) कुछ सीमाएं प्रस्तुत करती है।इसमें एक मामूली कम नाली वर्तमान है, जो लगातार 200mA तक लगातार वितरित करता है और 1 ए तक अधिकतम वर्तमान स्पाइक्स को समायोजित करता है।संभावित क्षति को रोकने के लिए, व्यावहारिक अनुप्रयोगों में इन परिचालन बाधाओं का पालन करना महत्वपूर्ण है।2N7002, आमतौर पर सेमीकंडक्टर जैसे निर्माताओं से प्राप्त किया जाता है, -55 ° C से 150 ° C तक के तापमान रेंज में मज़बूती से संचालित होता है और इसमें 200MW की पावर अपव्यय कैप है।आप अक्सर सर्किट की अखंडता को संरक्षित करने और प्रदर्शन की विश्वसनीयता को लम्बा खींचने के लिए इन विनिर्देशों का पालन करने की आवश्यकता पर जोर दे सकते हैं।

2N7002 सुविधाएँ

विशेषता	विवरण
प्रकार	एन-चैनल MOSFET
राज्य पर प्रतिरोध	< 5Ω
निरंतर नाली वर्तमान (आईडी)	200MA
नाली-स्रोत वोल्टेज (वीडी)	60V
द्वार सीमा वोल्टेज (वीजीएस-टीएच) (मिनट)	1V
द्वार सीमा वोल्टेज (वीजीएस-टीएच) (अधिकतम)	3 वी
समय चालू करें	15NS
समय बंद कर देना	8NS
पैकेज प्रकार	से 92, SOT23-3L

2N7002 MOSFET का उपयोग

2N7002 MOSFET विभिन्न इलेक्ट्रॉनिक सर्किटों में इष्ट है, जो कम-वर्तमान और वोल्टेज स्विच के निपुण हैंडलिंग के लिए जाना जाता है।इसकी वास्तुकला विशेष रूप से डीसी-डीसी कन्वर्टर्स और एमोबिलिटी सिस्टम में उपयोगी है, कुशल ऊर्जा उपयोग को बढ़ावा देता है।अपनी क्षमताओं का दोहन करने के लिए, समकालीन बिजली प्रबंधन प्रणालियों में इसके हिस्से को स्वीकार किया जाना चाहिए, जिसमें राज्य पर प्रतिरोध को कम करने की क्षमता पर ध्यान केंद्रित किया जाना चाहिए जो बिजली के अपशिष्ट पर अंकुश लगाता है।

डीसी-डीसी कन्वर्टर्स में आवेदन

डीसी-डीसी कन्वर्टर्स में, इलेक्ट्रॉनिक सर्किट में ऊर्जा हस्तांतरण दक्षता को बढ़ाकर 2N7002 एक्सेल।आप MOSFET के कम ऑन-स्टेट प्रतिरोध द्वारा सुगम, बिजली अपव्यय को कम करने पर ध्यान केंद्रित कर सकते हैं, जिससे गैजेट सीमित ऊर्जा भंडार पर लंबे समय तक काम करने की अनुमति देते हैं।यह व्यापक रूप से पोर्टेबल इलेक्ट्रॉनिक्स में पाया जाता है जहां बिजली संरक्षित प्रत्येक इकाई बैटरी धीरज को बढ़ाती है।

एमोबिलिटी सॉल्यूशंस में भूमिका

जैसा कि पर्यावरण के अनुकूल परिवहन के लिए धक्का तेज हो जाता है, 2N7002 की भरोसेमंद और कुशल प्रकृति को इलेक्ट्रिक साइकिल और स्कूटर जैसी एमोबिलिटी प्रौद्योगिकियों के लिए लीवरेज किया जाता है।पावर मैनेजमेंट में इसकी भूमिका इष्टतम कामकाज सुनिश्चित करती है और इन वाहनों की प्रभावशीलता को बढ़ाती है, प्रदर्शन और संतुष्टि को प्रभावित करती है।आप ऐसे घटकों को एकीकृत करने के लिए लगातार तरीकों को परिष्कृत कर सकते हैं, जो पारिस्थितिक प्रभावों के प्रति सचेत होने के दौरान सिस्टम स्थिरता को बढ़ाने की आकांक्षाओं के साथ हैं।

पिन विन्यास

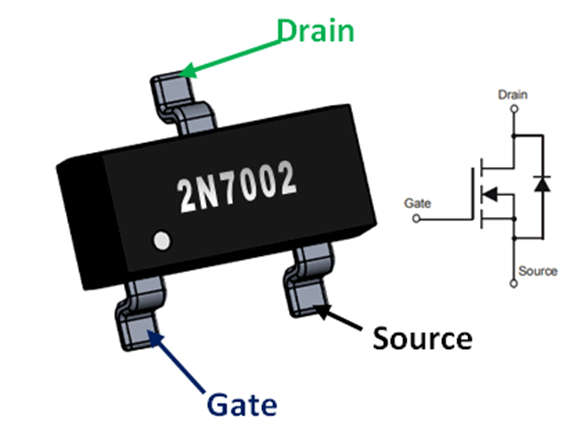

2N7002 ट्रांजिस्टर में तीन मौलिक टर्मिनल हैं: स्रोत, गेट और ड्रेन।हर एक का अपना अलग कार्य और भूमिका है यह सुनिश्चित करने में कि ट्रांजिस्टर कुशलता से संचालित होता है।

विकल्प और विकल्प

2N7002 विकल्प

• NTR4003

• FDC666

• FDC558

अन्य प्रकार के एन-चैनल MOSFETS

• BS170NL

• IRF3205

• 2N7000

• IRF1010E

• RF540N
