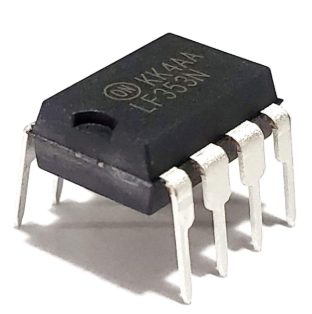

LF353N को समझना: एक दोहरी JFET इनपुट ऑपरेशनल एम्पलीफायर

ऑपरेशनल एम्पलीफायर्स सटीक एनालॉग डिज़ाइन में सक्रिय हैं, सिग्नल फिडेलिटी और स्टेबिलिटी सुनिश्चित करते हैं।LM353N और LF393N, उच्च-वोल्टेज JFET इनपुट आर्किटेक्चर की विशेषता, आधुनिक ऑडियो सिस्टम, सटीक सर्किट और उच्च गति वाले अनुप्रयोगों के लिए सिलवाया गया है।ये एम्पलीफायरों ने उच्च इनपुट प्रतिबाधा, कम शोर और मजबूत प्रदर्शन के साथ उत्कृष्ट प्रदर्शन किया, जिससे उन्हें पेशेवर ऑडियो, सेंसर इंटरफेस और उच्च गति वाले एनालॉग-टू-डिजिटल सिस्टम के लिए आदर्श बनाया गया।वे मांग वाले परिदृश्यों में विश्वसनीय और बहुमुखी प्रदर्शन प्रदान करते हैं।यह पोस्ट LM353N और LF393N की तकनीकी विशेषताओं और अनुप्रयोगों की पड़ताल करता है, जो विशेष संदर्भों में उनके उपयोग के लिए एक व्यापक मार्गदर्शिका प्रदान करता है।

सूची

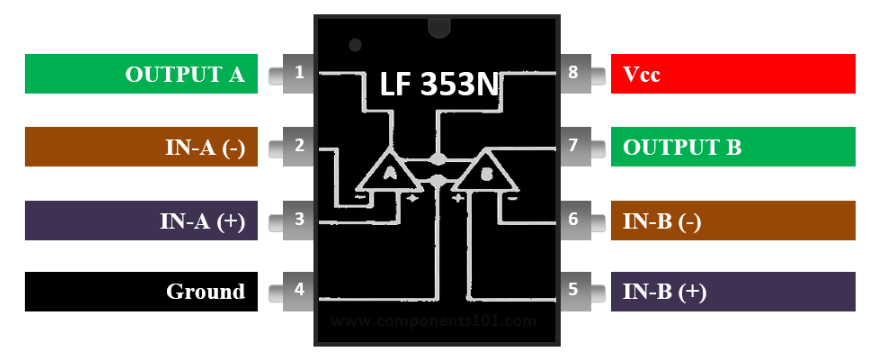

पिन कॉन्फ़िगरेशन विवरण

पिन नंबर	पिन नाम	विवरण
1	आउटपुट-ए	ओप-एम्प 1 का उत्पादन 1
2	इनपुट-ए (-)	Op-amp 1 का इनवर्टिंग इनपुट
3	इनपुट-ए (+)	ओप-एम्प 1 का गैर-इनपेरिंग इनपुट 1
4	वी, ग्नड	जमीन या नकारात्मक आपूर्ति वोल्टेज
5	इनपुट-बी (+)	ओप-एम्प 2 का गैर-इनपेरिंग इनपुट
6	इनपुट-बी (-)	Op-amp 2 का इनवर्टिंग इनपुट
7	आउटपुट-बी	ओप-एएमपी 2 का उत्पादन
8	वीसीसी	सकारात्मक आपूर्ति वोल्टेज

सुविधाएँ और चश्मा

फ़ीचर/स्पेसिफिकेशन	विवरण
प्रकार	JFET इनपुट के साथ दोहरी op-amp
वोल्टेज आपूर्ति	± 18V
आपूर्ति करंट (अधिकतम)	6.5ma
इनपुट शोर	कम इनपुट शोर वोल्टेज और वर्तमान
बैंडविड्थ लाभ	4 मेगाहर्टज
इनपुट प्रतिबाधा	उच्च
कई दर	उच्च
पैकेज विकल्प	8-पिन SOIC और PDIP

LF393N के लिए विकल्प

• TL074

• LM1558

• MCP6002

LF393N JFET-INPUT OP-AMP का अवलोकन

LF393N, टेक्सास इंस्ट्रूमेंट्स द्वारा डिज़ाइन किया गया, एक दोहरी-इनपुट JFET ऑपरेशनल एम्पलीफायर है जो सटीक एनालॉग अनुप्रयोगों के लिए सिलवाया गया है।इसका उच्च इनपुट प्रतिबाधा संकेत स्रोतों के लिए न्यूनतम विघटन सुनिश्चित करता है, जिससे यह सिग्नल फिडेलिटी की मांग करने वाले सर्किट के लिए आदर्श है, जैसे कि ऑडियो प्रवर्धन।4 मेगाहर्ट्ज बैंडविड्थ और 13 वी/μs की एक स्लीव दर के साथ, रैपिड सिग्नल संक्रमणों को संभालने में LF393N एक्सेल, इसे उच्च गति वाले एनालॉग डिजाइनों और जटिल ऑडियो सिग्नल प्रोसेसिंग के लिए एक शीर्ष विकल्प के रूप में स्थिति में रखते हैं।एम्पलीफायर के कम इनपुट शोर और पूर्वाग्रह वर्तमान प्रदर्शन को बढ़ाते हैं, विरूपण को कम करते हैं और विविध परिस्थितियों में विश्वसनीय संचालन सुनिश्चित करते हैं।इसके अतिरिक्त, ± 18V तक की इसकी दोहरी-आपूर्ति वोल्टेज रेंज सर्किट कॉन्फ़िगरेशन की एक विस्तृत सरणी का समर्थन करती है, हालांकि आपको एकल-आपूर्ति सेटअप में आउटपुट रेंज सीमाओं के लिए जिम्मेदार होना चाहिए।

ऑडियो और ध्वनिक अनुप्रयोगों में, LF393N की क्षमताएं चमकती हैं, ज्यादातर माइक्रोफोन प्राइम्पलीफायर और गिटार प्रभाव पैडल में, जहां इसके उच्च इनपुट प्रतिबाधा और कम शोर स्पष्टता और जवाबदेही सुनिश्चित करते हैं।एम्पलीफायर प्राकृतिक ध्वनि प्रजनन के लिए चिकनी संकेत गतिशीलता को सक्षम करते हुए कैप्चर किए गए ऑडियो की सूक्ष्मताओं को संरक्षित करता है।आप अलग -अलग लोड स्थितियों के तहत इसकी स्थिरता को भी महत्व दे सकते हैं, जिससे यह प्रोटोटाइप और अंतिम तैनाती दोनों के दौरान एक भरोसेमंद विकल्प बन सकता है।जबकि MCP6002 जैसे विकल्प डिजिटल-केंद्रित डिजाइनों के लिए कम बिजली की खपत की पेशकश करते हैं, LF393N की बेहतर टोनल सटीकता और उच्च-आवृत्ति प्रदर्शन ऑडियो-केंद्रित और उच्च गति वाले एनालॉग सिस्टम के लिए एक विश्वसनीय घटक के रूप में अपनी स्थिति को मजबूत करता है।

विविध अनुप्रयोग

LF393N की रणनीतिक इंजीनियरिंग और मजबूत विनिर्देश इसे कई एप्लिकेशन डोमेन में एक लचीला और वांछनीय घटक बनाते हैं।इसके संभावित उपयोगों की खोज से निर्णय लेने की प्रक्रिया को बढ़ाते हुए, विभिन्न विशेष संदर्भों में इसके एकीकरण की सराहना और समझ प्रदान की जाएगी।

कम-शोर ऑडियो एम्पलीफायरों

ऑडियो प्रयास अक्सर एम्पलीफायरों की मांग करते हैं जो सटीक ध्वनि प्रजनन सुनिश्चित करते हैं, न्यूनतम विरूपण और स्पष्टता पर जोर देते हैं।LF393N अपने कम इनपुट शोर वोल्टेज और विस्तारक बैंडविड्थ के साथ खड़ा है, ध्वनि निष्ठा को संरक्षित करते हुए इलेक्ट्रॉनिक हस्तक्षेप को कम करता है।

उदाहरण के लिए, स्टूडियो मिक्सिंग कंसोल जैसे पेशेवर ऑडियो गियर, नाजुक रूप से मिक्स या इलेक्ट्रिक गिटार से बेहोश संकेतों को बढ़ाता है, यह सुनिश्चित करता है कि आप समृद्ध ध्वनियों के साथ क्रिस्टलीय रिकॉर्डिंग प्राप्त करें।कड़े गुणवत्ता आकांक्षाओं द्वारा संचालित एक उद्योग में, यह विशेषता निर्विवाद मूल्य लाती है।

उच्च इनपुट प्रतिबाधा के साथ सर्किट

प्रतिबाधा-संवेदनशील सर्किट में LF393N का उपयोग करने से इनपुट टर्मिनलों में वर्तमान प्रवाह को कम करता है, जिससे यह नाजुक प्रणालियों के लिए इष्टतम हो जाता है।यह ज्यादातर सेंसर, सटीक उपकरण और सावधानीपूर्वक माप उपकरणों के लिए फायदेमंद हो जाता है।

उच्च-प्रतिबाधा वोल्टेज स्रोतों से जुड़े परिदृश्यों में, जैसे कि मेडिकल ईसीजी इलेक्ट्रोड या औद्योगिक पीजोइलेक्ट्रिक सेंसर, LF393N सुरक्षा उपाय सिग्नल अखंडता।लोडिंग प्रभावों को औसत करके, यह संवेदनशील और सटीक उपकरणों के भीतर सटीक डेटा अधिग्रहण को सक्षम बनाता है।

नमूना और मॉड्यूल पकड़ो

LF393N नमूना में उत्कृष्टता प्राप्त करता है और अपने त्वरित समय और स्थिर कम बहाव विशेषताओं के कारण मॉड्यूल को पकड़ता है।इन विशेषताओं का उपयोग स्विफ्ट डेटा प्रोसेसिंग के दौरान या डायनेमिक एनालॉग-टू-डिजिटल सिस्टम के भीतर सटीक सिग्नल मानों को कैप्चर करने के लिए किया जाता है।

उदाहरण के लिए, डिजिटल ऑस्किलोस्कोप अक्सर नमूने के भीतर LF393N का लाभ उठाते हैं और खंडों को पकड़ते हैं, सिग्नल अखंडता की सुरक्षा करते हैं क्योंकि यह रूपांतरण चरणों के माध्यम से पार करता है।यह ब्रेकपॉइंट विश्लेषण, तरंग पर्यवेक्षण और इलेक्ट्रॉनिक निदान जैसी गतिविधियों के दौरान स्विफ्ट, समय-चर संकेतों के सटीक चित्रण का आश्वासन देता है।

उच्च गति एकत्रक

रैपिड सर्किट एकीकरण से जुड़ी प्रक्रियाओं में, एम्पलीफायरों को व्यापक बैंडविड्थ और एजाइल डायनामिक्स को संभालना चाहिए।सुपीरियर स्लीव दर और न्यूनतम ऑफसेट वोल्टेज एलएफ 393 एन को ऊंचे वेगों पर सटीक एकीकरण के लिए प्रभावी बनाता है।

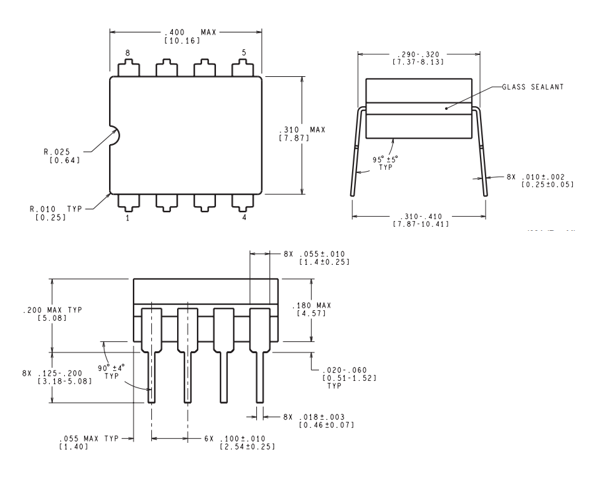

2 डी मॉडलिंग
